2021年河北省保定市九年级上学期物理期中教学质量检测试卷

这是一份2021年河北省保定市九年级上学期物理期中教学质量检测试卷，共15页。试卷主要包含了单项选择题，多项选择题，填空题，实验题，计算题等内容，欢迎下载使用。

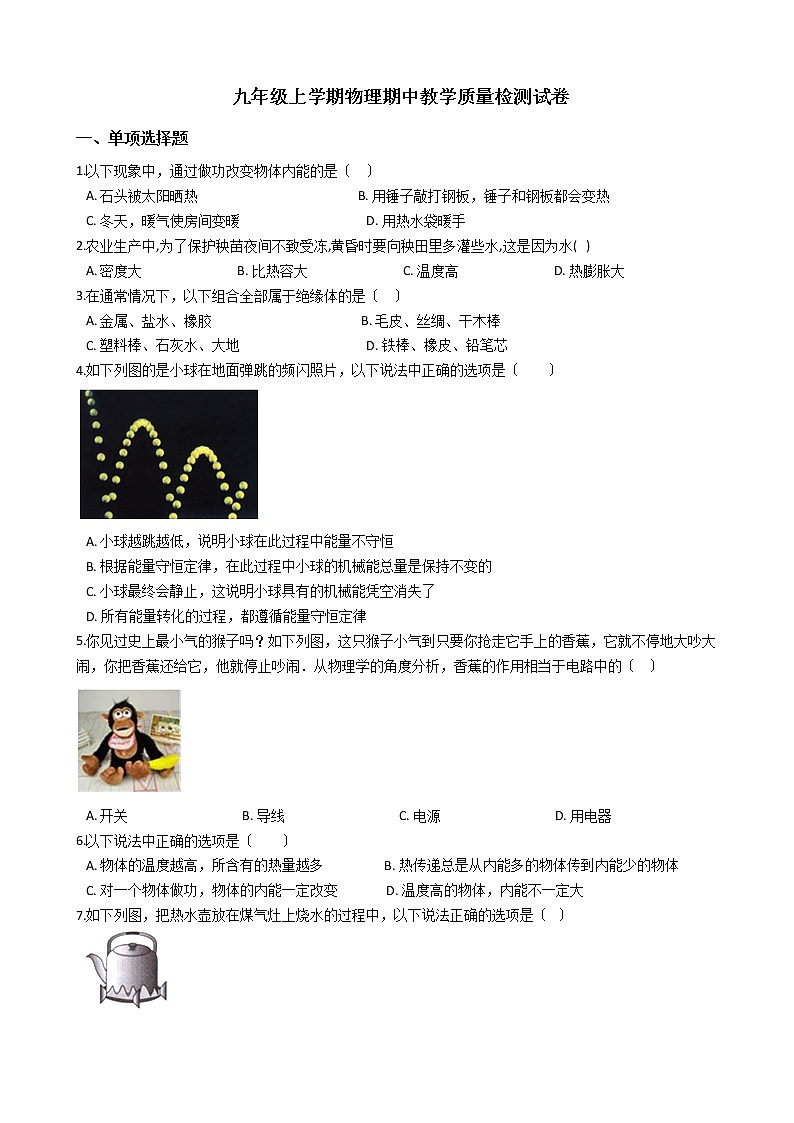

 九年级上学期物理期中教学质量检测试卷
一、单项选择题
1.以下现象中，通过做功改变物体内能的是〔   〕
A. 石头被太阳晒热                                                  B. 用锤子敲打钢板，锤子和钢板都会变热
C. 冬天，暖气使房间变暖                                       D. 用热水袋暖手
2.农业生产中,为了保护秧苗夜间不致受冻,黄昏时要向秧田里多灌些水,这是因为水(   )
A. 密度大                              B. 比热容大                              C. 温度高                              D. 热膨胀大
3.在通常情况下，以下组合全部属于绝缘体的是〔   〕
A. 金属、盐水、橡胶                                              B. 毛皮、丝绸、干木棒
C. 塑料棒、石灰水、大地                                       D. 铁棒、橡皮、铅笔芯
4.如下列图的是小球在地面弹跳的频闪照片，以下说法中正确的选项是〔　　〕

A. 小球越跳越低，说明小球在此过程中能量不守恒
B. 根据能量守恒定律，在此过程中小球的机械能总量是保持不变的
C. 小球最终会静止，这说明小球具有的机械能凭空消失了
D. 所有能量转化的过程，都遵循能量守恒定律
5.你见过史上最小气的猴子吗？如下列图，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的〔   〕

A. 开关                                    B. 导线                                    C. 电源                                    D. 用电器
6.以下说法中正确的选项是〔　　〕
A. 物体的温度越高，所含有的热量越多                  B. 热传递总是从内能多的物体传到内能少的物体
C. 对一个物体做功，物体的内能一定改变               D. 温度高的物体，内能不一定大
7.如下列图，把热水壶放在煤气灶上烧水的过程中，以下说法正确的选项是〔  〕


A. 煤气的燃烧过程是内能转化为化学能                  B. 煤气燃烧越充分，它的热值越大
C. 水的温度越高，水分子运动越剧烈                      D. 烧水的过程是通过做功的方式改变水的内能

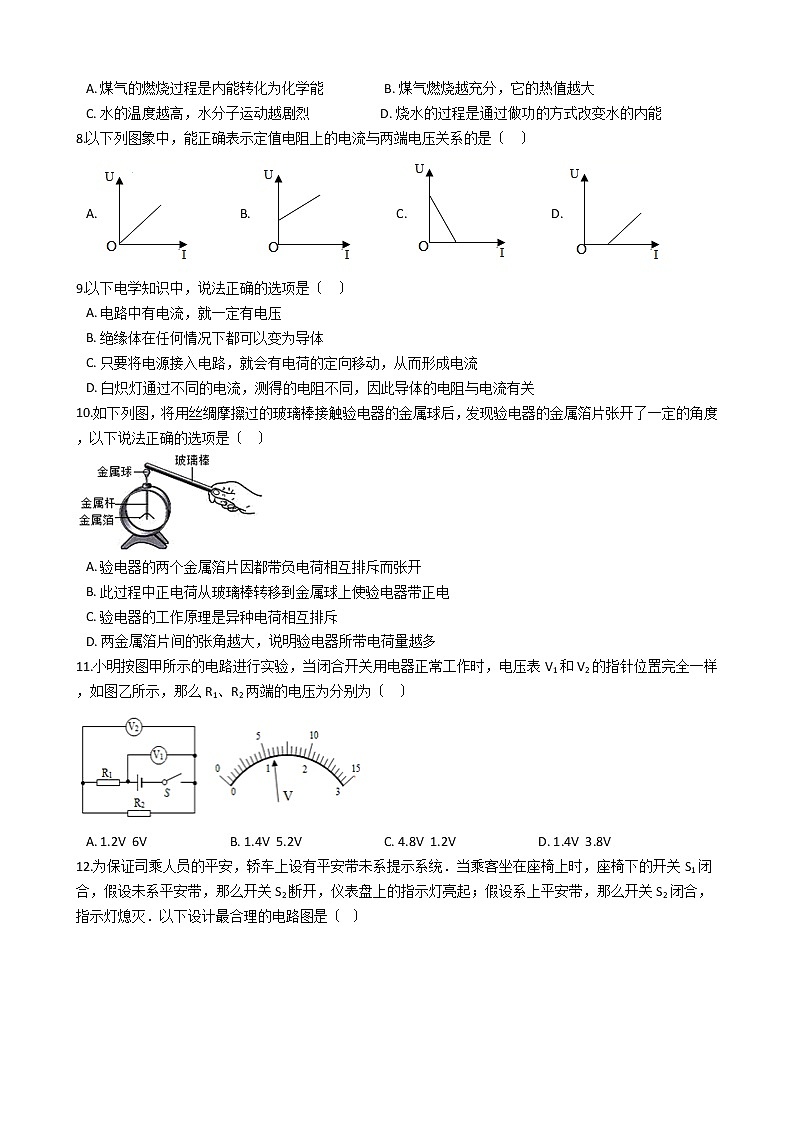

8.以下列图象中，能正确表示定值电阻上的电流与两端电压关系的是〔   〕
A.             B.             C.             D.
9.以下电学知识中，说法正确的选项是〔   〕
A. 电路中有电流，就一定有电压
B. 绝缘体在任何情况下都可以变为导体
C. 只要将电源接入电路，就会有电荷的定向移动，从而形成电流
D. 白炽灯通过不同的电流，测得的电阻不同，因此导体的电阻与电流有关
10.如下列图，将用丝绸摩擦过的玻璃棒接触验电器的金属球后，发现验电器的金属箔片张开了一定的角度，以下说法正确的选项是〔   〕

A. 验电器的两个金属箔片因都带负电荷相互排斥而张开
B. 此过程中正电荷从玻璃棒转移到金属球上使验电器带正电
C. 验电器的工作原理是异种电荷相互排斥
D. 两金属箔片间的张角越大，说明验电器所带电荷量越多
11.小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，那么R1、R2两端的电压为分别为〔   〕

A. 1.2V  6V                          B. 1.4V  5.2V                          C. 4.8V  1.2V                          D. 1.4V  3.8V
12.为保证司乘人员的平安，轿车上设有平安带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，假设未系平安带，那么开关S2断开，仪表盘上的指示灯亮起；假设系上平安带，那么开关S2闭合，指示灯熄灭．以下设计最合理的电路图是〔  〕

A. ​​          B. ​​         C. ​​          D. ​​
13.如下列图是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表〔由电流表改装而成〕指针所指的刻度，就能知道油箱内油量的多少．那么〔   〕


A. 油量增加，R1的电阻值增大，油量表指针偏转变小
B. 油量增加，R1的电阻值减小，油量表指针偏转变大
C. 油量减少，R1的电阻值增大，油量表指针偏转变大
D. 油量减少，R1的电阻值减小，油量表指针偏转变小
二、多项选择题
14.汽车发动机之一是汽油机，汽油的热值为4.6×107J/kg，阅读了某汽车发动机的说明书后，将内燃机的能量流向制成如图，以下答复正确的选项是〔　　〕

A. 该内燃机的效率为30%
B. 1kg的汽油燃烧一定能够释放4.6×107J的能量
C. 利用废气的能量及减小摩擦是提高热机效率的有效途径
D. 发动机压缩冲程把燃料燃烧产生的内能转用化为机械能出
15.用相同的电加热器分别对质量相等的A和B两种液体加热〔不计热量损失〕，如图是A和B的温度随加热时间变化的图像，以下说法不正确的选项是〔　　〕

A. A的比热容与B的比热容之比为2∶3                     B. 加热相同的时间，B吸收的热量较多
C. A和B升高相同的温度，A吸收的热量较多           D. B物质更适宜做机车发动机的冷却液
三、填空题
16.如下列图是热学中的几个实验，请你根据所学的物理知识完成下面的内容。

〔1〕图甲：两个铅块“粘〞在一起后，下面吊上钩码也不能将它们分开，是因为分子间存在________，而“破镜不能重圆〞________〔选填“是〞或“不是〞〕因为分子间存在斥力；
〔2〕图乙：将两个玻璃瓶之间的玻璃板取走之后，两种气体会发生________现象，为了使气体扩散得快一些，可以给气体________〔选填“加热〞或“降温〞〕；
〔3〕图丙：该冲程为四冲程汽油机工作过程中的________冲程，该冲程将________能转化为________能；假设该汽油机飞轮的转速为2400r/min，那么在1s内，对外做功的次数是________次。
17.如图是一些物质的原子核对电子束缚能力强弱的排序，梳子与图中      摩擦最容易带电，梳子      〔选填“得到〞或“失去〞〕电子而带      电。

18.如下列图的电路中，当开关Sl、S2断开时，灯泡      串联；当开关S、S1、S2的闭合时，      并联，此时电流表测的是      中的电流。

19.如下列图的装置中，滑动变阻器标有“20Ω、0.5A〞字样，连接情况如下列图。

〔1〕闭合开关前，应将滑片移动到端________〔选填“A〞“B〞〕；
〔2〕闭合开关后，当滑片向左移动时，电流表的示数变________〔选填“大〞或“小〞〕。
四、实验题
20.如图，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内液体的质量也相同。

〔1〕选择________两图进行实验，实验时通过观察燃料完全燃烧时液体升高的温度来比较两种燃料的热值大小；比较不同物质的比热容，应选择________两图进行实验，实验通过加热时间反映物体吸热的多少；
〔2〕比较不同物质的比热容，选用上图适宜装置加热相同一段时间后，液体a升温多，由此可知：质量相同的液体a与b，升高相同的温度时，液体a吸收的热量________〔选填“大于〞或“小于〞〕液体b吸收的热量；
〔3〕假设甲图烧杯中为50mL的水〔水的比热容为4.2×103J/〔kg·℃〕〕，1g酒精完全燃烧后温度计示数升高了20℃，试计算：
①假设酒精完全燃烧放出的热量全部被水吸收，那么酒精的热值是________J/kg；
②这样算出的热值比标准值________〔选填“偏大〞“偏小〞或“一样〞〕。
21.在探究并联电路电流规律的实验中，图甲是实验的电路图。

〔1〕在连接电路时，开关应处于________状态，电流表应选________A的量程试触。
〔2〕电流表应________〔填“串联〞或“并联〞〕在被测电路中。假设要测量干路电流，那么电流表应接在甲图中的________点。
〔3〕小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，那么电流表的示数为________。
〔4〕下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①________；②________。
A点电流
B点电流
C点电流
0.16A
0.16A
0.32A
〔5〕另外一组的小明同学连接了如图2所示的电路，闭合开关后，观察到灯 ________〔选填“发光〞或“不发光〞〕，通过分析电路连接情况，该电路存在的问题是：________〔写出一条即可 〕。
〔6〕请在图2上只改动一根导线，符合 、 并联，电流表 测干路电流， 测灯 的电流，开关控制所有用电器。

五、计算题
22.随着人们生活水平的提高，越来越多的家庭采用燃气壁挂炉对“水地暖〞进行加热取暖，其原理是在房间地面装饰层下铺设散热管道，利用管道内温度不高于60℃的热水循环，以热传递方式向室内供热以提高室温｡
〔1〕某房间一段时间内循环流动的水质量为1000kg，供水温度为55℃，出水温度为40℃，这段间里水向外界放出多少热量？〔水的比热容为4.2×103J/〔kg·℃〕
〔2〕假设该壁挂炉的热效率为90%，那么需要燃烧多少m3的天然气？〔假设天然气完全燃烧〕〔天然气的热值为7×107J/m3〕

答案解析局部
一、单项选择题
1.【答案】 B
【解析】【解答】A、石头被晒热，是石头吸收了太阳的热量，是通过热传递改变物体的内能，A不合题意；
B、用锤子捶打钢板是通过做功使钢板的内能增大，B符合题意；
C、冬天，暖气使房间变暖是通过热传递的方式改变物体的内能，C不合题意；
D、用热水袋暖手，属于通过热传递的方式改变物体的内能，D不合题意 .
故答案为：B .
【分析】改变物体内能的方法有做功和热传递两种方式 . 当一个物体的机械能减小，同时另一个物体的内能增大时，是通过做功改变了物体的内能；如果一个物体的热量传递给另一个物体，使它的内能增大，那么是通过热传递改变了物体的内能 .
2.【答案】 B
【解析】【解答】质量相同的水和石头放出相同热量后，水的比热容大，降低的的温度少，保持秧田夜间的温度不至于太低，选B。
【分析】解题的关键是对水的比热容大的理【解答】相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少。此题考查的是水的比热容的特点及应用。
3.【答案】 B
【解析】【解答】解：常见的导体有：金属、人体、大地，各种酸碱盐的水溶液等．
题中属于导体的有：金属、盐水、铅笔芯、大地、铁棒、石灰水；其他都是绝缘体．
应选B．
【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．
4.【答案】 D
【解析】【解答】A．小球运动过程中弹起的高度越来越小，说明重力势能越来越小，同时速度越来越慢，也就是动能越来越小，所以小球的机械能减少；机械能减少的原因是克服与空气摩擦做功，与地面撞击做功，将机械能转化成了局部内能，但能量的总量是守恒的，A不符合题意；
B．在小球的运动中，与空气摩擦做功或与地面撞击做功，有一局部机械能转化成了内能，所以小球的机械能总量会减小，B不符合题意；
C．小球最终会静止，机械能转化为内能，不会凭空消失，C不符合题意；
D．由能量守恒定律可知，能量转化的过程，遵循能量守恒定律，D符合题意。
故答案为：D。

【分析】分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。能量转化的过程，遵循能量守恒定律。
5.【答案】 A
【解析】【解答】从题意上看，猴子手中的香蕉能够控制猴子的大吵大闹，电路中起到控制电路作用的器件为开关，
故答案为：A．

【分析】控制电路通断的元件，是开关。
6.【答案】 D
【解析】【解答】A．热量只能是释放或者吸收，不说含有，A选项错误；
B．热传递总是从高温物体传递到低温物体，B选项错误；
C．对一个物体做功时，物体可能在放热，故物体内能不一定改变，C选项错误；
D．温度高的物体，分子的总数，和分子势能都不清楚，故内能不一定大，D选项正确。
故答案为：D。

【分析】影响内能的因素有：温度、质量、状态。热传递传递的是内能，内能的改变量叫热量，热量是过程量，一个物体有内能的大小，不能说含有多少热量。
7.【答案】 C
【解析】【解答】解：A、煤气在燃烧过程是化学能转化为内能，故A错误；

B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；
C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；
D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D错误．
应选C．
【分析】〔1〕燃料燃烧时，化学能转化为内能；〔2〕热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；〔3〕组成物质的分子不停地做无规那么地运动，温度越高，分子运动越剧烈；〔4〕改变物体内能的方式有做功和热传递．此题是一道热学综合题，主要考查学生对对燃料燃烧过程中的能量转化、热值的特点、分子运动的特点以及改变物体内能方法的理解，属于综合性题目．
8.【答案】 A
【解析】【解答】由欧姆定律 可知，定值电阻上的电流与两端电压成正比，故图像A正好反映的正比例关系．
故答案为：A

【分析】定值电阻上的电流与两端电压成正比。
9.【答案】 A
【解析】【解答】A．电压的作用是使自由电荷定向移动形成电流，电路中有电流，那么电路两端一定有电压，A符合题意；
B．绝缘体和导体没有严格的界限，在一定条件下可以相互转化，B不符合题意；
C．形成电流的条件是有电源提供电压，而且电路必须是闭合的，C不符合题意；
D．白炽灯泡在不同电压下工作时，其实际功率不同，温度不同，说明灯丝电阻与温度有关，而与电流无关，D不符合题意。
故答案为：A。

【分析】电路中有持续电流的条件是电路时通路并且有电压存在，两者缺一不可。
10.【答案】 D
【解析】【解答】A．用丝绸摩擦过的玻璃棒带正电，故因为在金属薄片中自由电子由于异性相吸，全部移动到金属球处，故金属薄片带正电相互排斥而张开，A选项错误；
B．此过程中自由电子从金属箔片移动到金属杆，再到金属球，故使验电器的箔片带正电，B选项错误；
C．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引，C选项错误；
D．两金属薄片张角越大，说明验电器所带的电荷量越多，D选项正确。
故答案为：D。

【分析】验电器的两个金属薄片带同种电荷，同种电荷相互排斥为验电器的工作原理，电荷量越多，张角越大。
11.【答案】 C
【解析】【解答】由图可知，两个电阻串联，电压表V1测量电源电压，电压表V2测量R2两端的电压；串联电路两端电压等于各局部电压之和，电压表V1示数应大于V2的示数，两电压表指针位置完全一样，说明V1选用的是0～15V量程，V2选用的是0～3V量程，所以V1的示数为6V，电源电压为6V，V2示数为1.2V，R2两端电压为1.2V，R1两端的电压为：U1=U-U2=6V-1.2V=4.8V．
故答案为：C．

【分析】理清元件的连接方式及电表的测量对象，利用串联电路两端电压等于各局部电压之和确定电压表的量程，读出示数并计算。
12.【答案】 B
【解析】【解答】解：A、两开关串联，只有乘客坐下，系上平安带时指示灯才会发光，不符合题意；

B、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上平安带时，指示灯被短路熄灭，并且不会出现电源短路，符合题意；
C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上平安带时，指示灯被短路熄灭，但出现电源短路，不符合题意；
D、两开关并联，无论乘客坐下，还是系上平安带，指示灯都会发光，不符合题意．
应选B．
【分析】由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．
13.【答案】 B
【解析】【解答】由电路图可知，R与R′串联，油量表串联在电路中，根据油量的变化可知浮标和滑片移动的方向，进一步判断R阻值的变化，根据欧姆定律可知电路中电流的变化，然后确定油量表指针的偏转变化．由电路图可知，R与R′串联，油量表串联在电路中，当油量增加时，浮标上移，滑片下移，R减小，电路中的总电阻减小，故A错误；由 可知，电路中的电流变大，那么油量表的指针偏转变大，故B正确；同理，当油量减少时，浮标下移，滑片上移，R增大，油量表的指针偏转变小，故CD错误.

故答案为：B.
【分析】根据指针的位置的改变，分析出滑动变阻器连入电路的电阻的大小，再根据欧姆定律来分析解答.
二、多项选择题
14.【答案】 A,C
【解析】【解答】A．由图示知，该内燃机的效率为η=100%-33%-30%-7%=30%
A符合题意；
B．1kg的汽油完全燃烧时能够释放出4.6×107J的热量，但汽油一般燃烧时很难完全燃烧，B不符合题意；
C．利用废气的能量及减小摩擦可以提高热机效率，可以减少能量损失，是提高热机效率的有效途径，C符合题意；
D．发动机压缩冲程是机械能转化为内能，让气缸的气体内能增大，温度升高，从而让燃料燃烧，D不符合题意。
故答案为：AC。

【分析】热机的效率是做有用功的能量占燃料完全燃烧释放化学能的比例。
热值是指单位质量的燃料完全燃烧放出的热量。
想要提高发动机的热效率，就要减少摩擦损失，提高发动机内部润滑性能，同时也要改善发动机的燃烧条件等。
15.【答案】 A,B,D
【解析】【解答】A．相同的电加热器分别对质量相等的A和B两种液体加热〔不计热量损失〕，相同时间两种液体吸收的热量相同。在质量相等、吸收的热量也相同时，t时间内，A的温度升高20℃，B的温度升高40℃，由公式c= 可知A的比热容与B的比热容之比为
A错误，符合题意；
B．用两只完全相同的电加热器加热，所以相同的时间内吸收的热量相等，B错误，符合题意；
C．由图象可以看出，当升高的温度相同时，A的加热时间更长，说明A吸收的热量更多，C正确，不符合题意；
D．由A知，A液体的比热容较大，所以A物质更适宜做机车发动机的冷却液，D错误，符合题意。
故答案为：ABD。

【分析】两种液体液体质量相等、初温相同、吸热也相同，末温从图中可以看出，利用比热容的计算公式c= 分析即可。
三、填空题
16.【答案】 〔1〕引力；不是
〔2〕扩散；加热
〔3〕做功；内；机械；20
【解析】【解答】(1)因为分子之间存在引力的作用，当两个铅块“粘〞在一起后，下面吊上钩码也不能将它们分开。

破镜不能重圆，主要是因为绝大多数分子间的距离较大，分子间的引力无法发挥作用，即分子间几乎没有相互作用力，不是因为分子存在斥力。
(2)分子的无规那么运动与温度有关，温度越高，分子的无规那么运动越剧烈，扩散越快。因此，将两个玻璃瓶之间的玻璃板取走之后，两种气体会发生扩散现象，为了使气体扩散得快一些，可以给气体加热。
(3)该冲程特点为：进气阀和排气阀关闭，火花塞点燃，活塞向下运动，由此判断是做功冲程。
做功冲程中，燃料在气缸燃烧释放高温高压的气体，推动活塞运动，内能转化为机械能。
四冲程汽油机的飞轮转速为2400r/min，那么该飞轮每秒钟转40圈。因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以飞轮转40圈，共20个工作循环，共80个冲程，共做功20次。
【分析】〔1〕分子间存在相互作用的引力和斥力。
〔2〕不同物质相互接触，彼此进入对方现象。说明一切物体的分子都永不停息地做无规那么运动。温度越高，分子的无规那么运动越剧烈。
〔3〕内燃机可分为汽油机和柴油机，它们一个工作循环由吸气、压缩、做功和排气四个冲程。一个工作循环中对外做功1次，活塞往复2次，曲轴转2周。

17.【答案】 毛皮；得到；负
【解析】【解答】由图可知，毛皮的束缚电子的能力最弱，梳子束缚电子的能力最强，故毛皮与梳子摩擦最容易起电；毛皮失去电子带正电，梳子得到电子带负电。
【分析】摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，束缚电子能力强的物体容易得到电子，带负电；束缚电子能力弱的物体容易失去电子，带正电。
18.【答案】 L1、L3；L1、L2；L2
【解析】【解答】根据图示可知，当开关Sl、S2断开时，L1、L3成串联关系。
当开关S、S1、S2的闭合时，L3被短路，L1、L2并联，且电流表在L2所在的支路，测其电流。

【分析】串联电路中电流只有一条流通路径；并联电路中电流有多条流通路径。
19.【答案】 〔1〕B
〔2〕大
【解析】【解答】(1)为了保护电路元件不被损坏，在连接电路时，滑动变阻器的滑片应移动到最大阻值处，由图分析可知，应将滑片移动到B端。

(2)电路中，滑动变阻器与灯泡串联，当滑片向左移动时，电路中总电阻变小，电源电压不变，根据欧姆定律可知，电路中电流变大，电流表示数将变大。
【分析】〔1〕为了保护电路元件，在连接电路时，滑动变阻器的滑片应移动到最大阻值处。
〔2〕根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化。

四、实验题
20.【答案】 〔1〕甲乙；甲丙
〔2〕小于
〔3〕4.2×106；偏小
【解析】【解答】(1)实验时通过观察燃料完全燃烧时液体升高的温度来比较两种燃料的热值大小，根据控制变量法可知，烧杯中的液体应相同，燃料的种类应不同，因此，选择甲乙两图进行实验。

比较不同物质的比热容，需要不同的物质吸收的热量和时间相同，因此燃料选择要相同，而液体物质不同，因此，选择甲丙两图进行实验。
(2)加热相同一段时间后，液体a升温多说明液体a的比热容小，所以质量相同的液体a与b，升高相同的温度时，液体a吸收的热量小。
(3)50ml水温度升高20℃吸收的热量为
那么酒精的热值为
因为酒精释放的热量不可能完全被水吸收，会有一局部热量损耗掉，所以1g酒精完全燃烧释放的热量大于4.2×103J，所以计算出的热值小于标准值。
【分析】〔1〕①燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来表达燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数上下得出吸热多少，进而判断热值大小。
②为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，温度计的示数变化相同时，通过比较加热时间比较吸热多少，进而判断两种比热容的大小关系。
〔2〕根据a、b液体吸收热量的多少，判断a、b液体比热容的大小，然后根据比热容大小，分析判断质量相同的液体a与b，升高相同的温度时，a与b吸收热量的关系。
〔3〕①利用吸热公式Q吸=cm△t求水吸收的热量。
②根据公式Q=qm计算酒精的热值。
③在此实验中，酒精燃烧放出的热量大局部未被水吸收。

21.【答案】 〔1〕断开；0~3
〔2〕串联；C
〔3〕电流表正负接线柱接反；0.24A
〔4〕进行了一次测量就得出实验结论，不具有普遍性，应屡次测量；换用不同规格的灯泡继续进行实验
〔5〕不发光；A2、L2被短路
〔6〕
【解析】【解答】(1)为保护电路，在连接电路时，开关应处于断开状态，电流表用0~3A的大量程试触。

(2)因电流表相当于导线，所以电流表应串联在被测电路中，由电路图可知，假设要测量干路电流，那么电流表应接在甲图中的C点。
(3)由图乙所示电流表可知，电流表指针反向偏转，说明电流表正负接线柱接反了；由图丙所示电流表可知，电流表量程是0~0.6A，分度值是0.02A，电流表示数是0.24A。
(4)实验中之进行了一次测量就得出实验结论，不具有普遍性，为了得出普遍结论应进行屡次测量；实验中，两灯泡规格相同，得出支路电流相等的结论是片面的，应换用不同规格的灯泡继续进行实验，使实验结论具有普遍性。
(5)如图2所示的电路，闭合开关后，L2和电流表A2两端并联了一根导线，所以L2不会发光，且电路中的故障是：A2、L2被短路。
(6)将L2和A1之间的导线去掉，L2左端连接到L1的右端，那么A2测灯L2的电流，电流表A1测总电流，如以下列图所示。

【分析】〔1〕为保护电路，在连接电路时，开关应处于断开状态，电流表应选大的量程试触。
〔2〕电流表应串联在被测电路中。
〔3〕测量电流时，电流要从电流表正接线柱流入，从负接线柱流出，否那么电流表指针会反向偏转；根据电流表的量程和分度值读出电流表的示数。
〔4〕用归纳法得出普遍性的结论，一要选用的样本有代表性，二要数量足够多。
〔5〕电流表应串联在被测电路中，电流要从电流表正接线柱流入，从负接线柱流出。

五、计算题
22.【答案】 〔1〕解：这段时间里水向外界放出的热量Q水放=cm水(t0-t)=4.2×103J/(kg·℃)×1000kg×(55℃-40℃)=6.3×107J
答：这段时间里水向外界放出6.3×107J的热量；

〔2〕解：这些热量如果用天然气蒸汽锅炉供热，那么Q有用=Q水放=6.3×107J
天然气完全燃烧放出的热量Q放= =7×107J
消耗天然气的体积 =1m3
答：需要燃烧1m3的天然气。
【解析】【分析】〔1〕利用Q水放=cm水(t0-t)求得水向外界放出的热量。
〔2〕利用η=先求出天然气完全燃烧需要放出的热量，再利用Q放=Vq求需要燃烧天然气的体积。
