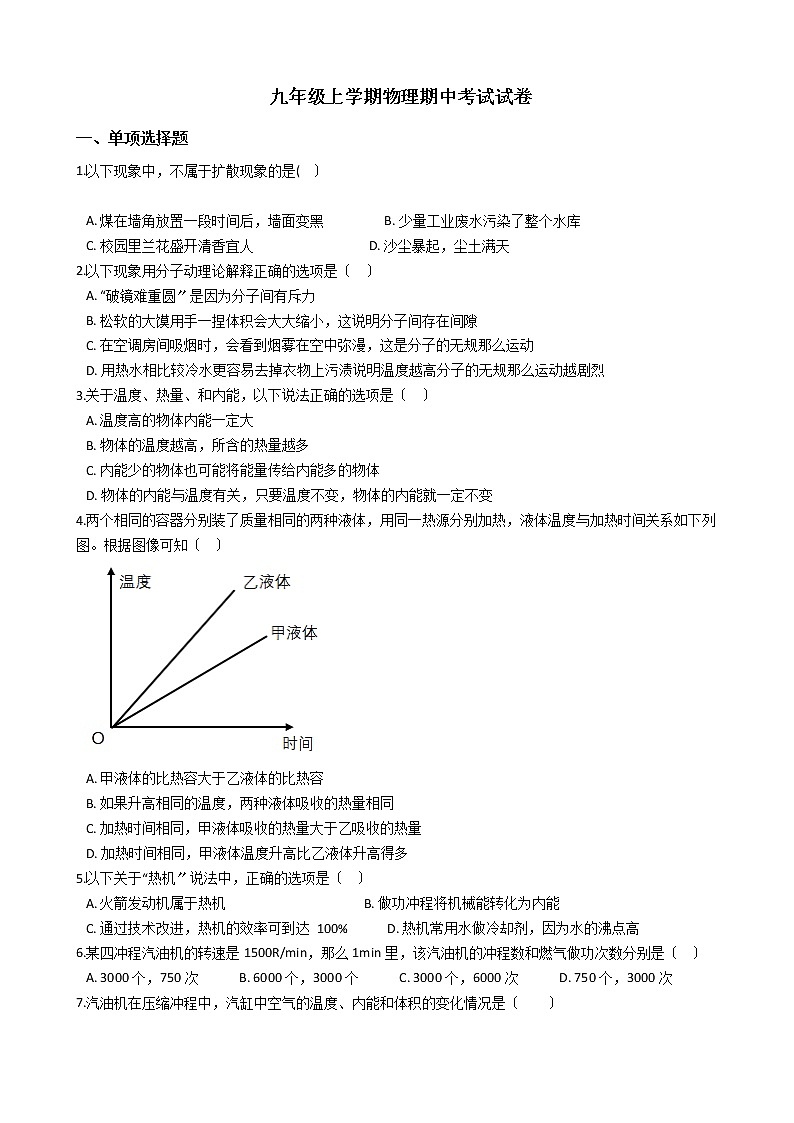

2021年山东省菏泽市九年级上学期物理期中考试试卷

这是一份2021年山东省菏泽市九年级上学期物理期中考试试卷，共14页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
1.以下现象中，不属于扩散现象的是( 〕
A. 煤在墙角放置一段时间后，墙面变黑 B. 少量工业废水污染了整个水库
C. 校园里兰花盛开清香宜人 D. 沙尘暴起，尘土满天
2.以下现象用分子动理论解释正确的选项是〔 〕
A. “破镜难重圆〞是因为分子间有斥力
B. 松软的大馍用手一捏体积会大大缩小，这说明分子间存在间隙
C. 在空调房间吸烟时，会看到烟雾在空中弥漫，这是分子的无规那么运动
D. 用热水相比较冷水更容易去掉衣物上污渍说明温度越高分子的无规那么运动越剧烈
3.关于温度、热量、和内能，以下说法正确的选项是〔 〕
A. 温度高的物体内能一定大
B. 物体的温度越高，所含的热量越多
C. 内能少的物体也可能将能量传给内能多的物体
D. 物体的内能与温度有关，只要温度不变，物体的内能就一定不变
4.两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如下列图。根据图像可知〔 〕
A. 甲液体的比热容大于乙液体的比热容
B. 如果升高相同的温度，两种液体吸收的热量相同
C. 加热时间相同，甲液体吸收的热量大于乙吸收的热量
D. 加热时间相同，甲液体温度升高比乙液体升高得多
5.以下关于“热机〞说法中，正确的选项是〔 〕
A. 火箭发动机属于热机 B. 做功冲程将机械能转化为内能
C. 通过技术改进，热机的效率可到达 100% D. 热机常用水做冷却剂，因为水的沸点高
6.某四冲程汽油机的转速是1500R/min，那么1min里，该汽油机的冲程数和燃气做功次数分别是〔 〕
A. 3000个，750次 B. 6000个，3000个 C. 3000个，6000次 D. 750个，3000次

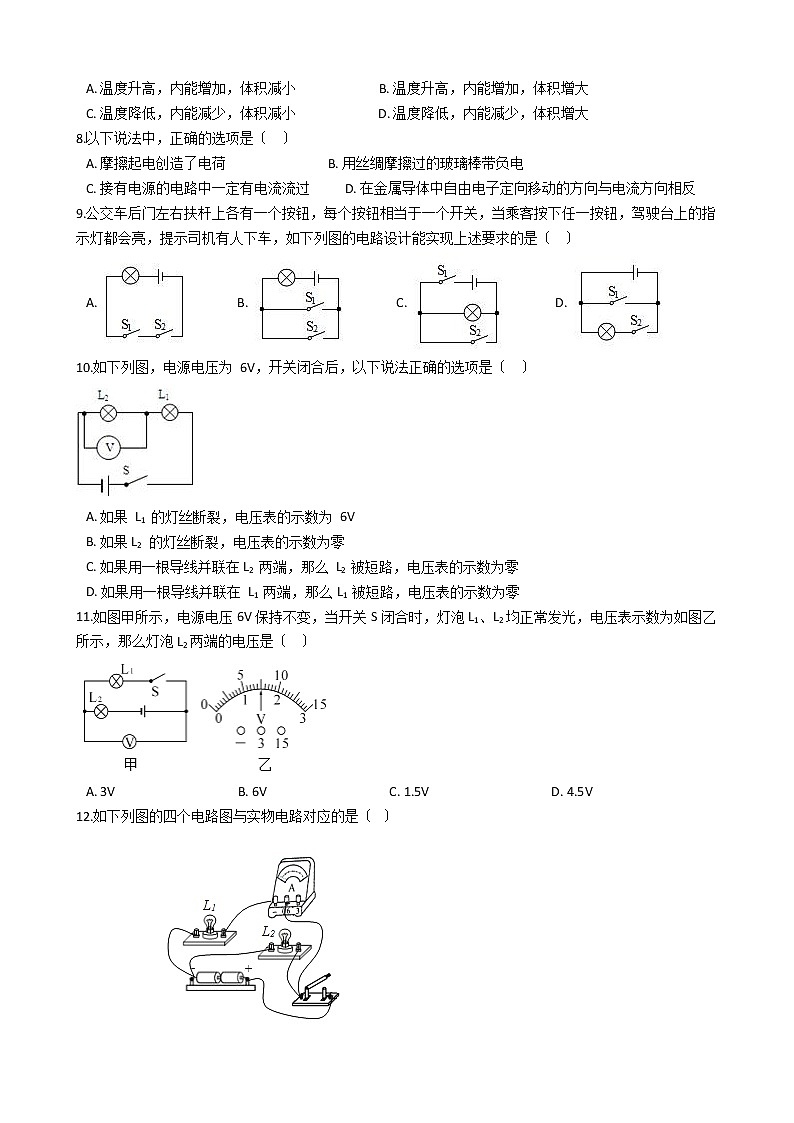

7.汽油机在压缩冲程中，汽缸中空气的温度、内能和体积的变化情况是〔 〕
A. 温度升高，内能增加，体积减小 B. 温度升高，内能增加，体积增大
C. 温度降低，内能减少，体积减小 D. 温度降低，内能减少，体积增大
8.以下说法中，正确的选项是〔 〕
A. 摩擦起电创造了电荷 B. 用丝绸摩擦过的玻璃棒带负电
C. 接有电源的电路中一定有电流流过 D. 在金属导体中自由电子定向移动的方向与电流方向相反
9.公交车后门左右扶杆上各有一个按钮，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都会亮，提示司机有人下车，如下列图的电路设计能实现上述要求的是〔 〕
A. B. C. D.
10.如下列图，电源电压为 6V，开关闭合后，以下说法正确的选项是〔 〕
A. 如果 L1 的灯丝断裂，电压表的示数为 6V
B. 如果L2 的灯丝断裂，电压表的示数为零
C. 如果用一根导线并联在L2 两端，那么 L2 被短路，电压表的示数为零
D. 如果用一根导线并联在 L1 两端，那么L1 被短路，电压表的示数为零
11.如图甲所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为如图乙所示，那么灯泡L2两端的电压是〔 〕
A. 3V B. 6V C. 1.5V D. 4.5V

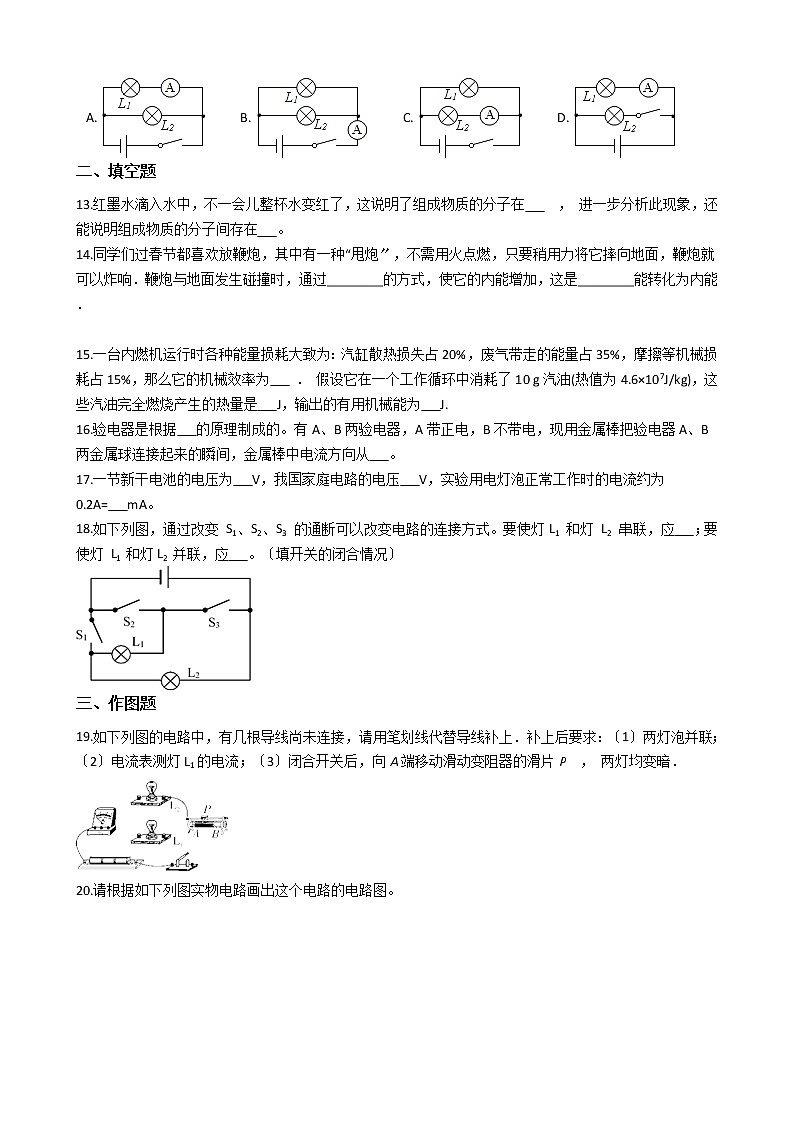

12.如下列图的四个电路图与实物电路对应的是〔 〕

A. B. C. D.
二、填空题
13.红墨水滴入水中，不一会儿整杯水变红了，这说明了组成物质的分子在 ， 进一步分析此现象，还能说明组成物质的分子间存在 。
14.同学们过春节都喜欢放鞭炮，其中有一种“甩炮〞，不需用火点燃，只要稍用力将它摔向地面，鞭炮就可以炸响．鞭炮与地面发生碰撞时，通过________的方式，使它的内能增加，这是________能转化为内能．

15.一台内燃机运行时各种能量损耗大致为：汽缸散热损失占20%，废气带走的能量占35%，摩擦等机械损耗占15%，那么它的机械效率为 ． 假设它在一个工作循环中消耗了10 g汽油(热值为4.6×107J/kg)，这些汽油完全燃烧产生的热量是 J，输出的有用机械能为 J.
16.验电器是根据 的原理制成的。有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从 。
17.一节新干电池的电压为 V，我国家庭电路的电压 V，实验用电灯泡正常工作时的电流约为0.2A= mA。
18.如下列图，通过改变 S1、S2、S3 的通断可以改变电路的连接方式。要使灯L1 和灯 L2 串联，应 ；要使灯 L1 和灯L2 并联，应 。〔填开关的闭合情况〕
三、作图题
19.如下列图的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：〔1〕两灯泡并联；〔2〕电流表测灯L1的电流；〔3〕闭合开关后，向A端移动滑动变阻器的滑片P ， 两灯均变暗．
20.请根据如下列图实物电路画出这个电路的电路图。
四、实验题
21.如图甲所示，A，B，C，三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的初温、质量都相同，请你解答以下问题．
〔1〕实验时应按照________的顺序组装器材〔选填“自上而下〞或“自下而上〞〕；
〔2〕比较不同燃料的热值应选择________两个装置〔选填装置序号〕，当燃料完全燃烧时，通过比较________来比较不同燃料热值的大小。
〔3〕图乙是根据比较不同物质比热容的实验数据绘制的图象，假设烧杯内的液体分别是水和食用油，水的比热容为4.2×103J/〔kg•℃〕，那么食用油的比热容是________．
22.以下列图是探究“电阻的大小与哪些因素有关〞的实验装置。现将 A、B、C、D 四种规格〔见下表〕的导线分别接在电路中进行比较。
〔1〕要探究电阻与导体横截面积的关系，应比较 ________ 和 ________ 导线中的电流；
〔2〕假设比较 C 和 D 导线中的电流，探究的是电阻与 ________ 的关系；
〔3〕要探究电阻大小与长度的关系，把导线 A 和 C 先后接入图电路中，闭合开关，可以观察到： 接入导线A 时，电流表的示数较小，说明导线 A 的电阻较 ________ 。屡次实验说明：导体越长，电阻越 ________ 。
23.小明同学通过实验对串联电路电压规律进行了探究。
〔猜想与假设〕串联电路总电压等于各用电器两端的电压之和
〔设计与进行实验〕
〔1〕按如下列图的电路图连接电路时，开关必须________。
〔2〕闭合开关，发现电压表示数为零，那么小灯泡的故障可能是________或________。
〔3〕排除故障，用电压表测出 L1 两端的电压。
在测 L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的 B 接点不动，只断开A 接点，并改接到 C 接点上。小明________〔选填“能〞或“不能〞〕测出 L2两端的电压，原因是：________。
〔4〕方法改进后，测出 AB、BC、AC 间的电压记录在表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此实验在设计方案上存在的缺乏之处是________，改进方法为________。
五、计算题
24.一容器中装有40kg温度是20℃的冷水，假设用某一热水器把它加热到温度为70℃时，共用了0.6m3的天然气，天然气的热值为2.8×107J/m3 ， 水的比热容4.2×103J/〔kg•℃〕．求：
〔1〕这次加热过程中，水吸收的热量；
〔2〕该热水器天然气的使用效率．
六、综合题
25.如图甲所示电路，当开关S闭合时，两只电流表A1、A2的示数分别如图乙、丙所示，问：
〔1〕电流表A1、A2使用的量程和读数分别是多少？
〔2〕通过灯泡L1、L2的电流分别是多少？
答案解析局部
一、单项选择题
1.【答案】 D
【解析】【分析】不同的物质彼此进入对方的现象叫做扩散现象。煤在墙角放置一段时间后，墙面变黑 ，少量工业废水污染了整个水库，校园里兰花盛开清香宜人都是扩散现象。沙尘暴起，尘土满天，沙尘是宏观微粒，不是扩散现象 。
应选D
【点评】掌握扩散现象的概念是解决此题的关键。不同的物质彼此进入对方的现象叫做扩散现象。沙尘暴起，尘土满天，不是表达分子的运动，不是扩散现象。
2.【答案】 D
【解析】【解答】A．“破镜难重圆〞是因为分子间的间隙太大已经失去了相互的作用力，A不符合题意；
B．松软的大馍用手一捏体积会大大缩小，在固体中，分子间的作用力比较强，用手捏大馍，体积变小，是因为压强增大导致体积变小的，B不符合题意
C．在空调房间吸烟时，会看到烟雾在空中弥漫，这是固体颗粒的运动，不是分子的运动，C不符合题意
D．用热水相比较冷水更容易去掉衣物上污渍说明温度越高分子的无规那么运动越剧烈，温度高分子内能大，分子运动剧烈,D符合题意．
故答案为：D

【分析】分子动理论的内容是：〔1〕物质由分子组成的，分子间有空隙；〔2〕一切物体的分子都永不停息地做无规那么运动；〔3〕分子间存在相互作用的引力和斥力。
3.【答案】 C
【解析】【解答】A、温度高的物体内能一定大；错误，因为内能的大小与物体的温度、质量和体积都有关．故A不正确．
B、热量是一过程量，描述它的术语是“吸收〞和“放出〞，不能用含有．故B不正确．
C、内能少的物体也可能将能量传给内能多的物体，能量是从高温物体转移到低温物体．故C正确
D、物体的内能与温度有关，只要温度不变，物体的内能就一定不变．错误，内能的大小还与质量和体积有关．故D不正确．
应选C．
【分析】〔1〕一切物体都具有内能，内能包括分子动能和分子势能，所以，内能的大小与物体的温度、质量和体积有关．〔2〕热量是过程量，就是说，热量只存在于热传递中，只能说吸收或放出热量，不能说含有或者具有热量．
4.【答案】 A
【解析】【解答】A．根据 可知，吸收相同热量后，甲液体的温度变化较小，那么说明甲液体的比热容大于乙液体的比热容，A符合题意；
B．如果升高相同的温度，甲液体吸收的热量较大，B不符合题意；
CD．加热时间相同，甲乙液体吸收的热量相同，但甲液体温度升高比乙液体升高得少，CD不符合题意。
故答案为：A。

【分析】根据 可知，吸收相同热量后，比热容大的温度变化小。
5.【答案】 A
【解析】【解答】A．热机是指利用内能做功的机械，而火箭也是靠燃烧燃料将内能转化为机械能来提供动力的，所以火箭也是热机，A符合题意；
B．做功冲程是将内能转化为机械能，B不符合题意；
C．随着技术的改进，热机的效率会越来越高，但不能到达100%，C不符合题意；
D．热机常用水做冷却剂，是因为水的比热容较大，D不符合题意。
故答案为：A。

【分析】热机是指利用内能做功的机械。做功冲程是将内能转化为机械能。水的比热容较大，通常用作冷却剂。
6.【答案】 A
【解析】【解答】汽油机飞轮转2周做功一次，做一次功需4个冲程，由题意可知，四冲程汽油机的转速是1500R/min，可知做功为750次，需冲程为3000个.
故答案为：A．

【分析】内燃机可分为汽油机和柴油机，它们一个工作循环由吸气、压缩、做功和排气四个冲程。一个工作循环中对外做功1次，活塞往复2次，曲轴转2周。
7.【答案】 A
【解析】【解答】解：在压缩冲程中，活塞由下向上运动，压缩汽缸内的混合气体，使其体积减小，活塞对汽缸中的混合气体做功，使混合气体的内能增大，温度升高．
应选A．
【分析】在压缩冲程中，活塞由下向上运动，压缩汽缸内的混合气体，活塞对汽缸中的混合气体做功，改变混合气体的内能和温度．
8.【答案】 D
【解析】【解答】A．摩擦起电是电荷从一个物体身上转移到另一个物体身上，A不符合题意；
B．人们把与丝绸摩擦过玻璃棒所带的电荷叫做正电荷，与毛皮摩擦过的橡胶棒所带的电荷叫做负电荷，B不符合题意；
C．接有电源的闭合回路中会有电流通过，C不符合题意；
D．电流方向是为正电荷移动的方向，而金属导体导电时，移动的是自由电子，所以其方向与电流方向相反，D符合题意。
故答案为：D。

【分析】摩擦起电是电荷从一个物体身上转移到另一个物体身上，规定人们把与丝绸摩擦过玻璃棒所带的电荷叫做正电荷，与毛皮摩擦过的橡胶棒所带的电荷叫做负电荷。
规定电流方向是为正电荷移动的方向。
有持续电流的条件：必须有电源和电路闭合。
9.【答案】 B
【解析】【解答】A．由乘客按下任一按钮，驾驶台上的指示灯都会亮，可知两个开关是并联的，而不是串联，A选项不符合题意；
B．由乘客按下任一按钮，驾驶台上的指示灯都会亮，可知两个开关是并联的，是并联，且灯泡在干路上，两个开关都能控制灯泡，B选项符合题意；
C．开关S1在干路上，而开关S2在支路上，只有开关S1闭合了，S2才起到控制作用，并不符合题意中的按下任一按钮，驾驶台上的指示灯都会亮，C选项不符合题意；
D．开关S1闭合时，电路会出现短路现象，不符合平安用电的原那么，D选项不符合题意。
故答案为：B。

【分析】根据题意判断出两开关的连接方式，逐项判断即可。
10.【答案】 C
【解析】【解答】A．由电路图知，两灯串联在电路中，电压表测L2两端的电压，如果灯L1的灯丝断裂，那么电路处于断路，且电压表与电源的连接也断开，所以电压表的示数为0。A不符合题意；
B．如果L2的灯丝断了，电路也处于断路，但电压表与电源是接通的，所以此时电压表的示数为电源电压，为6V，B不符合题意；
C．如果用一根导线并联在L2两端，那么L2短路，电压表相当于测导线的电压，所以示数为0，C符合题意；
D．如果用一根导线并联在L1两端，那么L1短路，此时电路中只有L2工作，所以电压表的示数为6V，D不符合题意。
故答案为：C。

【分析】一般题目设计的都是一处故障，原因只有两个：短路或断路。再对每个选项结合电路图分别分析，找出正确的选项。
11.【答案】 D
【解析】【解答】由电路图可知，两灯泡串联，电压表测L1两端的电压，假设电压表是大量程，分度值是0.5V，即此时示数是7.5V，即比电源电压还大，所以不可能，假设电压表是小量程，故分度值是0.1V，所以电压表的示数是1.5V，故灯泡L1两端的电压是1.5V；据串联电路中总电压等于各个串联用电器电压之和的特点可知，此时灯泡L2两端的电压是6V-1.5V=4.5V，
故答案为：D。
【分析】串联电路的规律： ① 电流：I=I1=I2〔串联电路中各处的电流相等〕 ② 电压：U=U1+U2〔总电压等于各处电压之和〕
12.【答案】 A
【解析】【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，
A、两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，符合题意；
B、两只灯泡并联，开关控制干路，电流表测量干路中的电流，不合题意；
C、两只灯泡并联，电流表测量灯泡L2的电流，不合题意；
D、两只灯泡并联，开关控制L2支路，而实物图中的开关控制干路，不合题意．
应选A．
【分析】从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，据此分析．此题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．
二、填空题
13.【答案】 永不停息地无规那么运动〔无规那么运动〕；空隙〔间隙〕
【解析】【解答】红墨水滴入水中，整杯水变红，是因为组成物质的分子在不停地作无规那么的运动。
这个现象说明物质分子间存在间隙，这样红墨水和水的分子才能相互进入对方。

【分析】不同物质相互接触，彼此进入对方现象。说明一切物体的分子都永不停息地做无规那么运动， 还能说明组成物质的分子间存在 空隙 。
14.【答案】 做功；机械
【解析】【解答】鞭炮与地面发生碰撞时，摩擦力做功，使它的内能增加，温度到达火药的着火点，内能迅速增大，因为在短时间内不能释放，那么发生爆炸，所以这是机械能转化为内能的过程．
故答案为：做功；机械 .
【分析】鞭炮与地面发生碰撞时，消耗了机械能，“甩炮〞的内能增大，机械能转化为内能 .
15.【答案】 30%；4.6×105；1.38×105
【解析】【解答】热机效率等于100％与各种损失效率差，故η=100％-20％-35％-15％=30％；燃料燃烧放热Q=mq=0.01kg×4.6×107 J/kg=4.6×105 J；W有=Q×η=4.6×105 J×30％=1.38×105 J．

【分析】热机的效率是有效利用的能量与燃料完全燃烧产生的能量之比。用来做有用功的那局部能量与气缸散热损失的能量、废气带走的能量、摩擦等机械损耗的能量之和等于燃料燃烧释放的能量。根据燃料完全燃烧放热公式Q放=qm计算完全燃烧10g柴油能放出的热量；再利用热效率的公式变形W有=η×Q放计算出有用功。
16.【答案】 同种电荷相互排斥；A到B
【解析】【解答】根据验电器的原理可知，验电器是利用同种电荷相互排斥的原理制成的。
有A、B两验电器，A带正电〔即A缺少电子〕，B不带电；当用金属棒把验电器A、B两金属球连接起来时，电子会发生定向移动，电子从B移动到A，使验电器B也带上了电；由于电子带的是负电荷，电流方向与电子定向移动的方向相反，所以电流方向由A到B。

【分析】验电器是利用同种电荷相互排斥的原理制成的。电流方向与电子定向移动的方向相反。
17.【答案】 1.5；220；200
【解析】【解答】一节新干电池的电压为1.5V，我国家庭电路的电压为220V。
1A=1000mA，那么0.2A=200mA。

【分析】牢记常见物理量，解答即可。
18.【答案】 只闭合S2；只闭合S1和S3
【解析】【解答】要使两灯串联，应只闭合S2 ， 断开S1、S3。
要使两灯并联，应闭合S1、S3 ， 断开S2。

【分析】在串联电路中电流只有一条路径，各用电器之间首尾相接；在并联电路中电流有多条流通路径，各个用电器之间并列连接。
三、作图题
19.【答案】 解：〔1〕两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流〔选大量程〕，L1与电流表串联，再与L2并联；〔2〕闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选B接线柱，如下列图：
【解析】【分析】将灯光并联接入电路，电流表与灯L1串联，滑动变阻器接入干路，滑动变阻器接入电路中的电阻增大时，两灯泡变暗，滑片远离下接线柱时，滑动变阻器接入电路的阻值变大 .
20.【答案】 解：如下列图：
【解析】【解答】由实物图知，灯泡和电铃并联连接，开关S1接在干路上，同时控制两灯，S2与电铃串联在支路上，只控制电铃，所以电路图如下：

【分析】结合实物图。利用电流流向法画出电路图即可。
四、实验题
21.【答案】 〔1〕自下而上
〔2〕BC；温度计示数的变化
〔3〕2.1×103J/〔kg•℃〕
【解析】【解答】(1)酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，因此必须按照自下而上的顺序进行．

(2) 为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数上下得出吸热多少，进而判断热值大小，应选择B和C两图进行实验．燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反响。
(3) 由图乙所示图象可知，加热相等时间，即物质吸收相等热量时，a升高的温度高，a的比热容小，a是食用油；水与食用油的质量相等，设为m，由图线b可知，水在6min内吸收的热量Q＝c水m△t水＝4.2×103J/〔kg•℃〕×m×〔60℃﹣10℃〕＝2.1×105J/〔kg•℃〕×m
那么水在3min内吸收的热量Q吸＝ ×2.1×105J/〔kg•℃〕×m＝1.05×105J/〔kg•℃〕×m
由于用相同的电热器对水和食用油加热，在相等时间内食用油吸收的热量与水吸收的热量相等，因为Q吸＝c油mΔt油 ， 所以c油＝ ＝2.1×103J/〔kg•℃〕
【分析】〔1〕一般的，自下而上组装实验器材。
〔2〕燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来表达燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数上下得出吸热多少，进而判断热值大小。燃料完全燃烧释放的热量可以通过液体温度计示数变化来反响，利用了转换法。
〔3〕食用油的比热容大于水的比热容，吸收相等热量食用油升高的温度高，分析图乙所示图象判断a、b是什么物质；根据热量公式求出液体的比热容。

22.【答案】 〔1〕A；B
〔2〕材料
〔3〕大；大
【解析】【解答】(1)探究电阻与导体横截面积的关系，应保持导体的材料和长度相同，所以应比较A、B导线中的电流。

(2)C和D导线的长度和横截面积相同，材料不同，所以比较C和D导线中的电流，探究的是电阻与材料的关系。
(3)将A和C导线先后接入电路中，闭合开关，发现接入A时，电流表的示数较小，这说明导线A的电阻较大。
通过实验，可知：在材料和横截面积相同时，导体越长，电阻越大。
【分析】利用控制变量法分析解答：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。

23.【答案】 〔1〕断开
〔2〕L1短路；L2断路
〔3〕不能；电压表正负接线柱接反
〔4〕只测量了一次；改用不同规格的灯泡再测几次
【解析】【解答】(1)按如下列图的电路图连接电路时，为保护电路平安，开关必须断开。

(2)闭合开关，发现电压表示数为零，那么小灯泡的故障可能是L1短路，此时电压表被短路，或L2断路，此时电路断开。
(3)电压表所接的 B 接点不动，只断开A 接点，并改接到 C 接点上，此时由于电压表正负接线柱接反，所以不能测出 L2两端的电压。
(4)此实验在设计方案上存在的缺乏之处是只测量了一次，实验结果具有偶然性，为得到普遍性规律，改进方法为改用不同规格的灯泡再测几次。
【分析】〔1〕为保护电路平安，连接电路时，开关必须应断开。
〔2〕电压表示数为零，可从灯泡发生断路或短路分析。
〔3〕在使用电压表时，电流一定要从电压表的正接线柱流入，从负接线柱流出。
〔4〕规律类实验，为防止偶然性需要多测几次再找规律。

五、计算题
24.【答案】 〔1〕解：水吸收的热量：
Q吸=cm〔t﹣t0〕=4.2×103J/〔kg•℃〕×40kg×〔70℃﹣20℃〕=8.4×106J
〔2〕解：天然气完全燃烧放出的热量：
Q放=Vq=0.6m3×2.8×107J/m3=1.68×107J；
该热水器天然气的使用效率：
η= = ×100%=50%
【解析】【分析】〔1〕知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm〔t﹣t0〕求水吸收的热量；〔2〕由Q放=Vq可求出天然气完全燃烧放出的热量；水吸收的热量跟天然气完全燃烧放出的热量之比等于该热水器的效率．
六、综合题
25.【答案】 〔1〕解：由甲图得电路为L1与L2并联电路，电流表A1测干路电流，电流表A2测L2所在支路电流，由并联分流干路电流大于各支路电流可得，A1为大量程0～3A，读数为0.8A，A2为小量程0～0.6A，读数为0.48A
〔2〕解：电流表A2测L2电流为I2=0.48A，由并联分流可得L1电流为：
【解析】【分析】〔1〕根据电流表的位置确定合理的量程；结合指针位置读取电流；〔2〕根据并联电路电流规律，计算支路电流。材料
导线
长度/m
横截面积/mm2
錳铜合金
A
1
0.8
B
1
1.2
C
0.5
0.8
镍铬合金
D
0.5
0.8
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
