2021年山东省泰安市九年级上学期物理期中考试试卷

这是一份2021年山东省泰安市九年级上学期物理期中考试试卷，共18页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

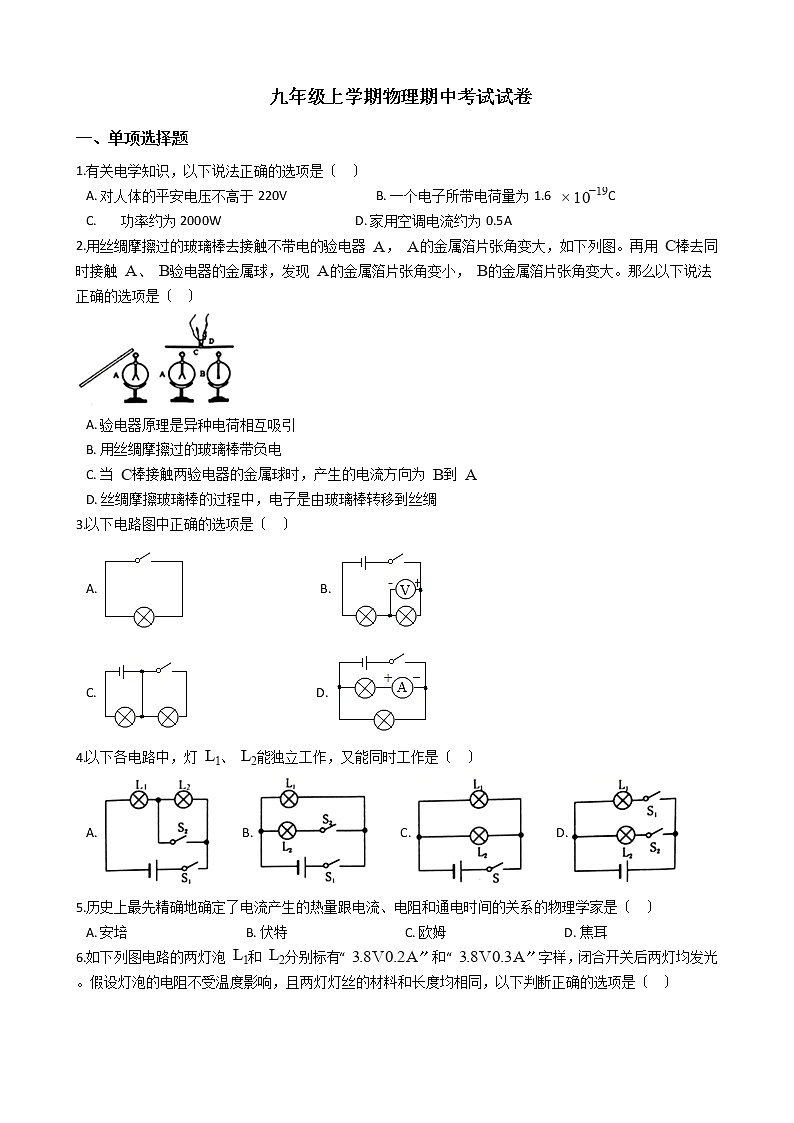

1.有关电学知识，以下说法正确的选项是〔 〕
A. 对人体的平安电压不高于220V B. 一个电子所带电荷量为1.6 C
C. 功率约为2000W D. 家用空调电流约为0.5A
2.用丝绸摩擦过的玻璃棒去接触不带电的验电器 ， 的金属箔片张角变大，如下列图。再用 棒去同时接触 、 验电器的金属球，发现 的金属箔片张角变小， 的金属箔片张角变大。那么以下说法正确的选项是〔 〕
A. 验电器原理是异种电荷相互吸引
B. 用丝绸摩擦过的玻璃棒带负电
C. 当 棒接触两验电器的金属球时，产生的电流方向为 到
D. 丝绸摩擦玻璃棒的过程中，电子是由玻璃棒转移到丝绸
3.以下电路图中正确的选项是〔 〕
A. B.
C. D.
4.以下各电路中，灯 、 能独立工作，又能同时工作是〔 〕
A. B. C. D.
5.历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是〔 〕
A. 安培 B. 伏特 C. 欧姆 D. 焦耳

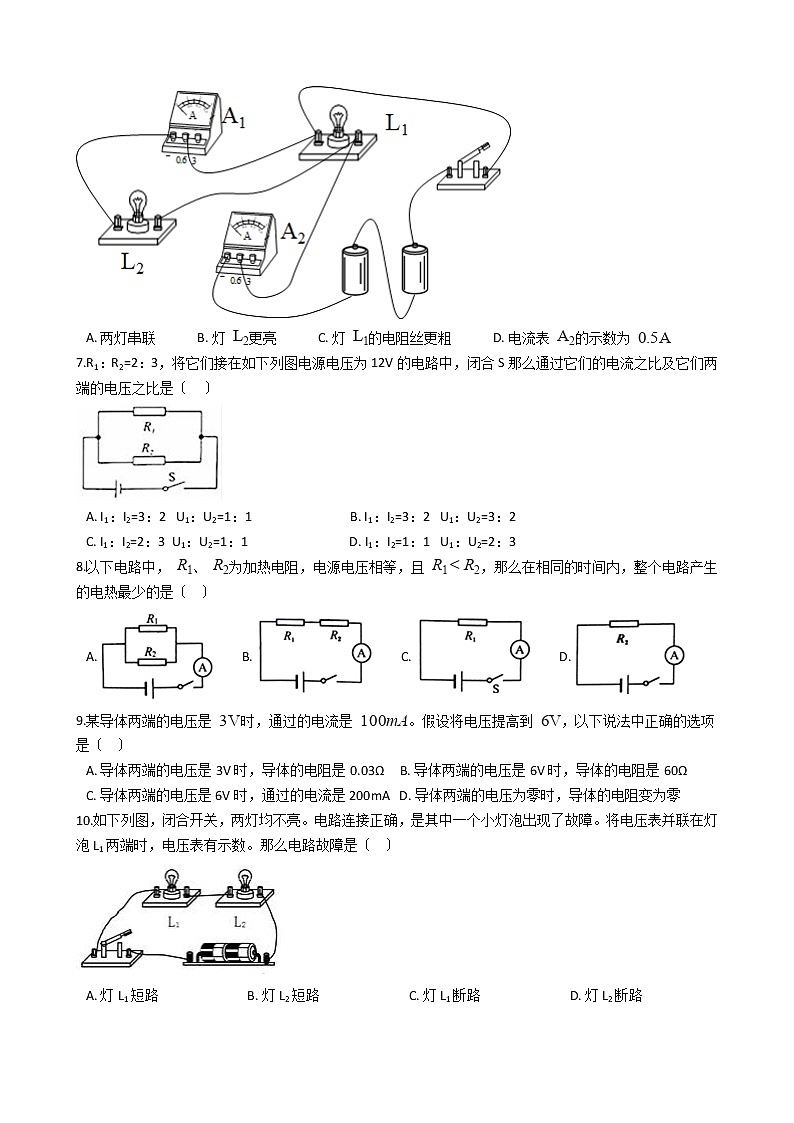

6.如下列图电路的两灯泡 和 分别标有“ 〞和“ 〞字样，闭合开关后两灯均发光。假设灯泡的电阻不受温度影响，且两灯灯丝的材料和长度均相同，以下判断正确的选项是〔 〕
A. 两灯串联 B. 灯 更亮 C. 灯 的电阻丝更粗 D. 电流表 的示数为
7.R1：R2=2：3，将它们接在如下列图电源电压为12V的电路中，闭合S那么通过它们的电流之比及它们两端的电压之比是〔 〕
A. I1：I2=3：2 U1：U2=1：1 B. I1：I2=3：2 U1：U2=3：2
C. I1：I2=2：3 U1：U2=1：1 D. I1：I2=1：1 U1：U2=2：3
8.以下电路中， 、 为加热电阻，电源电压相等，且 ，那么在相同的时间内，整个电路产生的电热最少的是〔 〕
A. B. C. D.
9.某导体两端的电压是 时，通过的电流是 。假设将电压提高到 ，以下说法中正确的选项是〔 〕
A. 导体两端的电压是3V时，导体的电阻是0.03Ω B. 导体两端的电压是6V时，导体的电阻是60Ω
C. 导体两端的电压是6V时，通过的电流是200mA D. 导体两端的电压为零时，导体的电阻变为零
10.如下列图，闭合开关，两灯均不亮。电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。那么电路故障是〔 〕
A. 灯L1短路 B. 灯L2短路 C. 灯L1断路 D. 灯L2断路

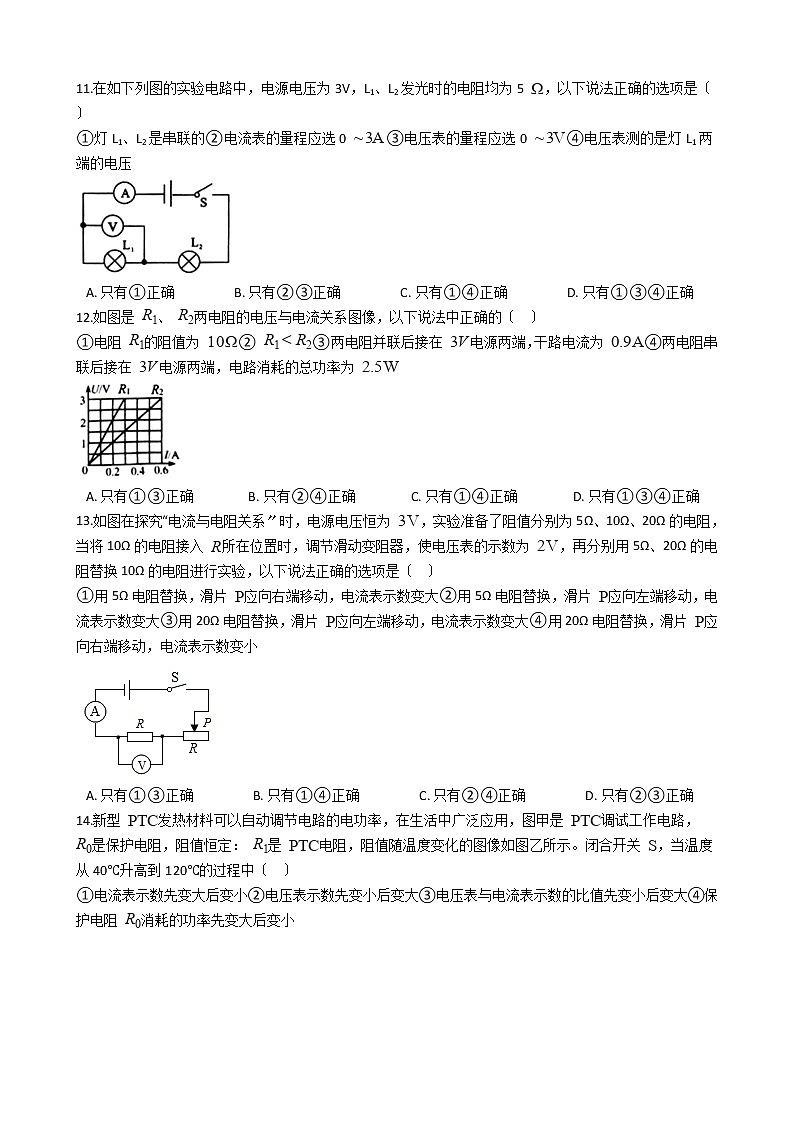

11.在如下列图的实验电路中，电源电压为3V，L1、L2发光时的电阻均为5 ，以下说法正确的选项是〔 〕
①灯L1、L2是串联的②电流表的量程应选0 ③电压表的量程应选0 ④电压表测的是灯L1两端的电压
A. 只有①正确 B. 只有②③正确 C. 只有①④正确 D. 只有①③④正确
12.如图是 、 两电阻的电压与电流关系图像，以下说法中正确的〔 〕
①电阻 的阻值为 ② ③两电阻并联后接在 电源两端，干路电流为 ④两电阻串联后接在 电源两端，电路消耗的总功率为
A. 只有①③正确 B. 只有②④正确 C. 只有①④正确 D. 只有①③④正确
13.如图在探究“电流与电阻关系〞时，电源电压恒为 ，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入 所在位置时，调节滑动变阻器，使电压表的示数为 ，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，以下说法正确的选项是〔 〕
①用5Ω电阻替换，滑片 应向右端移动，电流表示数变大②用5Ω电阻替换，滑片 应向左端移动，电流表示数变大③用20Ω电阻替换，滑片 应向左端移动，电流表示数变大④用20Ω电阻替换，滑片 应向右端移动，电流表示数变小
A. 只有①③正确 B. 只有①④正确 C. 只有②④正确 D. 只有②③正确
14.新型 发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是 调试工作电路， 是保护电阻，阻值恒定： 是 电阻，阻值随温度变化的图像如图乙所示。闭合开关 ，当温度从40℃升高到120℃的过程中〔 〕
①电流表示数先变大后变小②电压表示数先变小后变大③电压表与电流表示数的比值先变小后变大④保护电阻 消耗的功率先变大后变小
A. 只有①③正确 B. 只有②④正确 C. 只有②③正确 D. ①②③④都正确
15.在如下列图的电路中，电源电压为 保持不变，电压表量程为 ，电流表量程为 ，滑动变阻器 的规格是“ 〞，灯泡 标有“ 〞字样，假设闭合开关 ，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，那么以下说法正确的选项是〔 〕
①电流表的示数变化范围 ②灯泡消耗的最小功率为 ③电路消耗的最大总功率为 ④滑动变阻器允许调节的阻值范围是
A. 只有②③正确 B. 只有③④正确 C. 只有①②③正确 D. ①②③④都正确
二、填空题
16.一节普通干电池的电压是 V．
17.A、B、C三个轻质小球，A带负电，B和A互相吸引，C和A互相排斥。那么B、C两个轻质小球，一定带电的是________小球。
18.一根 的电阻丝接在 的电源上，在 内产生的热量为________J。
19.物理科技小组用标有“1600imp/〔kW·h〕〞〔表示每消耗1kW·h的电能，电能表上的指示灯闪烁1600次〕的电能表测量电视机的功率，他们把电视机单独接入电路且使其正常工作6min，指示灯闪烁16次，该电视机的功率为________kW。
三、作图题
20.请将图中的各器材连成电路。要求： 灯和 灯并联；开关 只控制灯 ，开关 控制灯 和灯 。
21.如图是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中的两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路。
四、实验题
22.在“探究并联电路中的电流关系〞实验中。
〔1〕王瑞想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“ 〞并改正。
〔2〕连接正确的电路后，闭合开关，第1次实验测量干路电流大小，电流表的示数如图乙所示为________A。
〔3〕换用不同规格的灯泡，屡次改变电表位置，将测量数据记录在表中。
分析数据得出结论：在并联电路中，________。
〔4〕第1次实验发现，灯泡 比 亮，那么灯泡 的电阻________灯泡 的电阻：假设两灯泡灯丝长度相同，________的灯丝更细。
23.在“测量小灯泡额定功率〞的实验中，老师给同学们提供的器材有：小灯泡〔额定电压为2.5V，正常发光时灯丝电阻约为10Ω〕、电源〔电压恒为6V〕、电流表、电压表、开关各一个，导线假设干。假设实验室只有：R1(10Ω 1A)、R2(50Ω 0.2A)、R3(100Ω 0.5A)三种规格的滑动变阻器可供选择。
〔1〕请在如图1所示虚线框内画出实验电路图；
〔2〕通过估算，滑动变阻器应选择________〔选填“ 〞、“ 〞或“ 〞〕；
〔3〕检查器材完好，按电路图连接电路，当闭合开关时，发现电流表指针偏转情况如图2所示，造成这种现象的原因是________；
〔4〕纠正了错误，正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，出现这种现象的原因是小灯泡的________太小，缺乏以让小灯泡发光。为测量小灯泡的额定功率，应调节滑动变阻器，使小灯泡两端电压为________V，读出并记录电流表的示数________；
〔5〕当小灯泡正常发光时，电流表的示数为0.26A，那么小灯泡的额定功率为________；
〔6〕在测定小灯泡额定功率的实验中，现有如下器材：额定电压为 的小灯泡、电源〔电压未知〕、一个阻值为 的电阻、一个滑动变阻器、一只电流表、一个单刀双掷开关和假设干导线。实验时不能忽略灯丝的电阻随温度的变化，设计的实验电路图如图3所示，测量小灯泡额定功率的主要步骤和需要测量的物理量如下：
①计算当 两端的电压为 时，通过它的电流为________；
②S掷向接线柱1，调节滑动变阻器，使电流表的示数为步骤①中计算的数值；
③保持滑动变阻器滑片不动，S掷向接线柱2，读出电流表示数 ；
④本实验中，小灯泡额定功率的表达式 ________。
五、计算题
24.如下列图，电源两端电压为 并保持不变， 为定值电阻。小灯泡标 有“ 〞字样，闭合开关，此时小灯泡正常发光，求：
〔1〕电路中的电流和小灯泡 的电阻；
〔2〕电压表的示数和 的电阻；
〔3〕消耗电功率。
25.如下列图，电源电压不变，R1、R2、R3为加热电阻， ，只闭合 ，电流表示数为 ，电压表示数为 ；闭合 、 、 时，通电 电路产生的热量为 ，求：
〔1〕阻值和电源电压；
〔2〕阻值；
〔3〕电路消耗的最大功率。
答案解析局部
一、单项选择题
1.【答案】 B
【解析】【解答】A．经验证明，不高于36V的电压对人体是平安的，A不符合题意；
B．一个电子所带电荷量很小，为1.6 C，B符合题意；
C． 功率较小，在1W左右，C不符合题意；
D．家用空调属于大功率用电器，工作时通过的电流约为5A，D不符合题意。
故答案为：B。

【分析】该题目考查的是、电流、电压、功率的估计，平时注意积累记忆即可；物体带的电量是量子化的，是某一数值的整数倍，这个数值就称为元电荷，电子所带的电即为元电荷，为1.6×10－18C。
2.【答案】 D
【解析】【解答】A．验电器是利用同种电荷相互排斥的原理工作的，A不符合题意；
B．丝绸摩擦玻璃棒的过程中，玻璃棒失去电子而带正电，B不符合题意；
C．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器 时，验电器 也会带正电〔接触带电〕，用 棒去同时接触 、 验电器的金属球时，因验电器 带了正电，根据异种电荷相互吸引，所以 验电器上自由电子向 验电器转移；又因为负电荷定向移动的方向与电流方向相反，所以产生的电流方向为 到 ，C不符合题意；
D．丝绸摩擦玻璃棒的过程中，玻璃棒失去电子被丝绸得到，所以电子是由玻璃棒转移到丝绸，D符合题意。
故答案为：D。

【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可。在物理学中规定正电荷移动的方向为电流的方向，或负电荷移动的反方向为电流的方向。
3.【答案】 B
【解析】【解答】A．电路中缺少电源，A不符合题意；
B．两个灯泡串联，电压表测量其中一个灯泡两端的电压，电压表的正负接线柱连接正确，B符合题意；
C．导线将其中一个灯泡短路，电路中只有一个灯泡发光，开关不起作用，C不符合题意；
D．电流表的正负接线柱接反了，D不符合题意。
故答案为：B。

【分析】结合题目给出的电路的要求，结合选项设计电路即可。
4.【答案】 D
【解析】【解答】A．当两开关同时闭合， 被短路， 单独工作；只闭合 ，同时工作，但不能让 单独工作，A不符合题意；
B．当两开关同时闭合，两盏灯同时工作；只闭合 ， 单独工作，但不能让 单独工作，B不符合题意；
C．闭合开关 ，两灯同时工作，但不能让其中一盏电灯单独工作，C不符合题意；
D．图中有两条支路，每条支路都有各自的控制开关，所以灯 、 能独立工作，又能同时工作，D符合题意。
故答案为：D。

【分析】两个小灯泡串联，电流回路只有一条，如果电路中存在某处断路，整个电路都不工作；两个小灯泡并联，两条支路互不影响。
5.【答案】 D
【解析】【解答】电流产生的热量跟电流、电阻和通电时间的关系为焦耳定律，是物理学家焦耳最先发现的。
故答案为：D。

【分析】电流通过导体时会产生热量，此现象就是电流的热效应，结合焦耳定律Q=I2Rt来求解导体产生的热量。
6.【答案】 B
【解析】【解答】A．由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡 ，另一支经过电流表 和灯泡 ，集合到电流表 再回到电源的负极，因此，两灯泡并联，A不符合题意；
B．两灯泡 和 分别标有“ 〞和“ 〞字样，由 可得两灯的电阻关系为 ，两灯泡并联，其两端电压相等，且 ，由 可知，灯泡 的实际功率小于灯泡 的实际功率，那么灯 更亮，B符合题意；
C．两灯灯丝的材料和长度均相同， 的电阻大于 的电阻，那么根据影响电阻大小的因素可知 灯丝较细，C不符合题意；
D．由图知，两节干电池串联，那么电源电压为 ；如果两灯能正常发光，那么 的示数为
由于电源电压小于两灯泡的额定电压为 ，所以此时两灯泡都不能正常发光，那么 的示数应小于 ，D不符合题意。
故答案为：B。

【分析】两个灯泡并联，电压相同，分得的电流与电阻成反比，灯丝越粗，电阻越小，电流越大。功率越大发光越亮。
7.【答案】 A
【解析】【解答】两电阻并联在电源上，它们两端的电压相等，都等于电源电压，那么它们两端的电压之比 ，通过它们的电流之比
故答案为：A
【分析】两电阻并联在电源上，它们两端的电压相等；再利用欧姆定律求得电流之比.
8.【答案】 B
【解析】【解答】如果有两个电阻，当两个电阻并联时，根据并联电路电阻规律，此时电阻小于任何一个分电阻，此时总电阻最小，当两个电阻串联时总电阻等于个用电器电阻之和，所以总电阻最大，只接其中一个电阻时，电路电阻大小处于并联和串联之间，所以当两个电阻串联时，电源电压和通电时间一定，根据公式 ，此时产生的热量最小。
故答案为：B。

【分析】电流通过导体时会产生热量，此现象就是电流的热效应，结合焦耳定律Q=I2Rt来求解导体产生的热量。
9.【答案】 C
【解析】【解答】由
可得，导体的电阻
A不符合题意；
因导体的电阻是本身的一种性质，与两端的电压和通过的电流无关，所以，当导体两端的电压提高到6V或变为0时，导体的电阻仍为30Ω不变，BD不符合题意；
当电压是6V时，此时通过的电流
C符合题意。
故答案为：C。

【分析】结合定值电阻的电流和电压，利用欧姆定律求解电阻即可，再结合外加电压求解电流。
10.【答案】 C
【解析】【解答】AB．灯L1短路或灯L2短路，另一个灯泡发光，题目中两灯均不亮，AB不符合题意；
C．灯L1断路，两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，C符合题意；
D．灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表断路，电压表没有示数，D不符合题意。
故答案为：C。

【分析】在串联电路中，各用电器互不影响，电压表测量的位置有示数，此处断路。
11.【答案】 D
【解析】【解答】由图知，两灯泡 、 串联，电流表测量电路中电流，电压表测量灯 两端的电压；而两灯的电阻相等，因此两灯泡分得的电压相同，即U1=U2= U= 3V=1.5V
电路中的电流I= = =0.3A
所以电压表的量程应为0 ，电流表的量程应为0 。故①③④正确，②错误。
故答案为：D。

【分析】电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压。
12.【答案】 A
【解析】【解答】由图像可知，当 时， 两端电压 ， 两端电压 ， 的阻值为
的阻值为
显然 ，故①正确，②错误；两电阻并联后接在 电源两端，那么
由图像可知，此时 ， ，由并联电路的电流特点可得，干路电流
故③正确；假设将两电阻串联后接在 电源两端，由图像知当电流为 时， 两端的电压为 ， 两端的电压为 ，那么电压为
所以电路消耗的总功率
故④错误。
故答案为：A。

【分析】结合两个电阻的图像，利用欧姆定律求解电阻的阻值；两个电阻并联，电压相同，结合图像求解各自的电流，结合功率公式P=UI求解功率。
13.【答案】 C
【解析】【解答】①②电路中， 与变阻器串联，电压表测 的电压，电流表测 的电流，根据串联分压原理可知，将定值电阻由 改接成 的电阻，电阻变小，其分得的电压变小；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为 ，因滑片向左移动，变阻器连入电路的电阻变小，根据串联电阻的规律，电路的总电阻变小，由欧姆定律 ，电流表示数变大，故①错误，②正确；③④根据串联分压原理可知，将定值电阻由 改接成 的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为 ，因变阻器连入电路的电阻变大，由串联电阻的规律及欧姆定律可知，电流表示数变小，故③错误，④正确。
故答案为：C。

【分析】要研究电流和电阻的关系，需要保证电阻的电压不变；定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合定值电阻此时的电压判断滑动变阻器的移动方向。
14.【答案】 D
【解析】【解答】①甲中，两电阻串联，电压表测 的电压，电流表测电路的电流，由图乙知，当温度从 升高到 的过程中电阻 变小，从 升高 的过程中电阻 变大，那么根据串联电阻的规律，总电阻先变小后变大，由欧姆定律可知，电路中的电流先变大后变小，即电流表示数先变大后变小，故①正确；②电路中的电流先变大后变小，根据 可知，定值电阻 的电压先变大后变小，由串联电路电压的规律可知， 的电压先变小后变大，即电压表示数先变小后变大，故②正确；③根据欧姆定律可知，电压表与电流表的比值等于 电阻 的阻值，所以电压表与电流表的比值先变小后变大，故③正确；④因电路中的电流先变大后变小，根据 可知， 消耗的功率先变大后变小，故④正确。
故答案为：D。

【分析】定值电阻和热敏电阻串联，电流相同，分得的电压与电阻成正比，通过图像可以看出，随着温度的增加，热敏电阻先降低后升高，结合规律分析电流、电压的变化。
15.【答案】 A
【解析】【解答】灯泡和滑动变阻器是串联的，电流表测量整个电路电流，电压表测量灯泡的电压。(1)当滑动变阻器电阻最大时，电路电流最小电流表不会被烧坏，电压表示数也变小也不会被烧坏，所以滑动变阻器可以取最大值 ，根据 得灯泡电阻
那么电路中的总电阻
电路电流为
根据 得电压表最小示数为 (2)因为要照顾元件中最小的电流值，否那么会烧坏最小电流的用电器，那么根据电流表量程为 ，滑动变阻器 的规格是“ 〞，灯泡 的额定电流为 ，可知：电路中最大电流 ，此时滑动变阻器连入电路的电阻最小，由于电流为 时，灯泡正常工作，电压表测量灯泡电压，故电压表最大示数为2.5V，根据串联电路的总电压等于各分电阻两端的电压之和可知此时滑动变阻器两端的电压为
根据 得滑动变阻器连入电路的最小电阻
综合分析可得：①电流表的示数变化范围 ，故①错误；②灯泡的最小电流为 ，最小电压是 ，灯泡消耗的最小功率：
故②正确；③电源电压是 ，最大电流是 ，电路最大功率
故③正确；④滑动变阻器允许调节的阻值范围是 ，故④错误。
故答案为：A。

【分析】定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合定值电阻的阻值和分压求解滑动变阻器的电阻，利用欧姆定律求解电流和电压，结合功率公司P=UI求解功率即可。
二、填空题
16.【答案】 1.5
【解析】【解答】解：一节干电池的电压为1.5V．
故答案为：1.5．
【分析】根据生活常识解答此题．要记住一些生活中常见的电压值，如：
一节干电池的电压是1.5V
一节铅蓄电池的电压是2V
家庭电路的电压为220V
对人体平安的电压为不高于36V
电池的电压为3.7V
17.【答案】 C
【解析】【解答】 A带负电，B和A互相吸引，B可能带正电，也可能不带电；A带负电，C和A互相排斥，说明C一定带负电。
【分析】任何带电体都具有吸引轻小物体的性质；同种电荷相互排斥,异种电荷相互吸引。
18.【答案】 6480
【解析】【解答】通电时间
由
可得，电流通过电阻丝产生的热量为

【分析】电流通过导体时会产生热量，此现象就是电流的热效应，结合焦耳定律Q=I2Rt来求解导体产生的热量。
19.【答案】 0.1
【解析】【解答】把电视机单独接入电路且使其正常工作6min，电视机所消耗的电能
根据 可得，该电视机的功率为

【分析】通过电能表的表盘可以看出，每消耗一度电闪烁1600次，结合题目给出的闪烁次数求解消耗的电能； 结合消耗的电能和用电器工作的时间，利用公式P=W/t求解用电器的功率。
三、作图题
20.【答案】 解：如下所示：
【解析】【解答】解：由题意知， 灯和 灯并联，开关 只控制灯 ， 只与灯 串联，开关 控制灯 和灯 ，开关 控接在干路上，如下所示：

【分析】结合题目给出的电路的要求，结合选项设计电路即可。
21.【答案】 解：如下列图。
【解析】【解答】解：电源在左侧，根据电流的方向可以确定出下为负极上为正极，右侧为电压表，电路图如以下列图所示。

【分析】电压表并联在电路中，与谁并联就测量谁两端的电压；电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
四、实验题
22.【答案】 〔1〕
〔2〕0.46
〔3〕干路电流等于各支路电流之和
〔4〕小于；
【解析】【解答】(1)原电路中，两灯短路了，改正后如下左所示
；(2)电流表分度值为0.02A，电流表的示数为0.46A。(3)分析数据得出结论：在并联电路中，干路电流等于各支路电流之和。(4)第1次实验发现，灯泡L1比L2亮，根据并联电路各支路电压相等和P= ，那么灯泡L1的电阻小于灯泡L2的电阻；由影响电阻大小的因素，假设两灯泡灯丝长度相同，L2的灯丝更细。

【分析】〔1〕电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流；
〔2〕明确电流表的量程和对应的分度值，结合表盘的指针读数即可；
〔3〕并联电路中，干路电流应该等于支路电流之和，结合表格的数据分析求解即可；
〔4〕两个电阻并联，电压相同，分得的电流与电阻成反比。
23.【答案】 〔1〕
〔2〕
〔3〕电流表正负接线柱接反了
〔4〕实际功率；；
〔5〕
〔6〕；
【解析】【解答】(1)由测量小灯泡额定功率的实验原理 可知，应用电压表测量小灯泡的电压，电流表测量电流，滑动变阻器串联在电路中，电路图如下列图：
；(2)由题知，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为 ，正常工作电流大约是
电源电压为6V，由串联电路电压的规律，当灯正常发光时，变阻器分得的电压
由欧姆定律可得，变阻器连入电路中的电阻大小约为
故答案为：用变阻器R3(100Ω 0.5A)。(3)由图2所示电流表可知，测量电流过程中，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的。(4)闭合开关，发现小灯泡仍不亮，但电流表和电压表示数均较小，说明滑动变阻器连入电路的电阻过大，电路中电流过小，使得灯泡的实际功率太小造成。由串联电路的分压原理知，此时应减小滑动变阻器的阻值，减小其分得电压，使小灯泡两端电压增大到2.5V。(5)当小灯泡正常发光时，电流表的示数为0.26A，那么小灯泡的额定功率为 (6)①由欧姆定律可得，当 两端的电压为 时，通过它的电流为 。②S掷向接线柱1，调节滑动变阻器，使电流表的示数为步骤①中计算的数值；此时灯泡与 并联，它们的电压相等且都等于 ，灯泡正常发光；③保持滑动变阻器滑片不动， 掷向接线柱2，读出电流表示数 。
电路的连接情况不变，灯泡仍正常发光，电流表测干路电流，所以通过灯泡的电流 ④本实验中，小灯泡额定功率的表达式

【分析】〔1〕小灯泡与滑动变阻器串联，电流相同，分得的电压与电阻成正比，通过滑动变阻器调节灯泡两端的电压；
〔2〕滑动变阻器的规格与灯泡的电阻相当即可；
〔3〕电流表反向偏转，说明电流表正负接线柱接反了；
〔4〕小灯泡与滑动变阻器串联，串联分压，分得的电压与电阻成正比，增加小灯泡两端的电压，就要减小滑动变阻器接入电路中的电流；结合电流与电压，利用功率公式P=UI求解即可；
〔5〕结合电流与电压，利用功率公式P=UI求解即可；
〔6〕结合题目给出的电流和电压值，利用功率公式求解功率的表达式即可。
五、计算题
24.【答案】 〔1〕解：由 可知，灯泡正常发光时，电路电流
灯泡正常发光时的电阻
答：电路中的电流为 ，小灯泡 的电阻为 。
〔2〕解：因串联电路两端电压等于各局部电压之和，所以电压表的示数
由 可得， 的电阻
答：电压表的示数为 ， 的电阻为 。
〔3〕解： 消耗电功率
答： 消耗电功率为 。
【解析】【分析】〔1〕结合用电器的额定功率和额定电压，利用功率的变形公式I=P/U求解用电器的电流即可；利用功率的变形公式R=U2/P求解用电器的电阻；
〔2〕结合总电压和灯泡两端的电压求解电阻两端的电压，利用欧姆定律求解电阻即可；
〔3〕结合定值电阻两端的电压和电流，利用功率公式P=UI求解功率即可。
25.【答案】 〔1〕解：只闭合 ，电阻 、 串联，电流表测串联电路中的电流，电压表测电阻 两端的电压， 的阻值为
根据串联电路的特点和欧姆定律可得，电源电压
答： 阻值为 ，电源电压为 。
〔2〕解：闭合 、 、 ，电阻 、 并联，电流表 测量干路电流，电压表测量的是电源电压，那么通过 的电流为
通电 电路消耗的电能
干路电流为
因并联电路中干路电流等于各支路电流之和，那么通过 的电流
根据 可得 的阻值
答： 阻值为 。
〔3〕解：闭合 、 、 时电阻 、 并联，总电阻最小，此时电路消耗的功率最大，那么电路消耗的最大功率为
答：电路消耗的最大功率为 。
【解析】【分析】〔1〕只闭合 ，电阻 、 串联，结合电流和两个电阻的阻值求解电压，相加即为电源电压；
〔2〕闭合 、 、 ，电阻 、 并联，利用并联电流规律求解流过的电流，结合欧姆定律求解的电阻即可；
〔3〕通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高。实验次数
支路电流
支路电流
干路电流
1
0.30
0.16
〔示数见图乙〕
2
0.20
0.20
0.40
3
0.24
0.34
0.58
