2021年上海市黄浦区九年级上学期物理期中考试试卷

这是一份2021年上海市黄浦区九年级上学期物理期中考试试卷，共15页。试卷主要包含了单项选择题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。

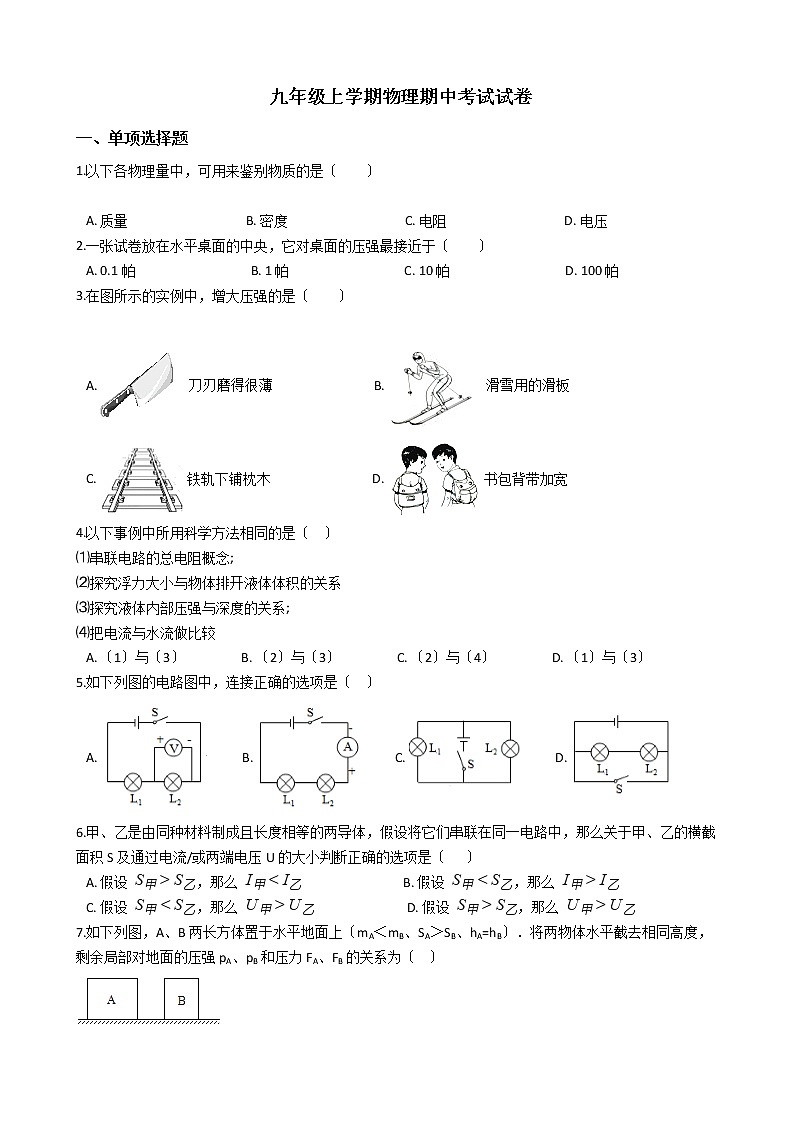

 九年级上学期物理期中考试试卷
一、单项选择题
1.以下各物理量中，可用来鉴别物质的是〔　　〕

A. 质量                                     B. 密度                                     C. 电阻                                     D. 电压
2.一张试卷放在水平桌面的中央，它对桌面的压强最接近于〔　　〕
A. 0.1帕                                    B. 1帕                                    C. 10帕                                    D. 100帕
3.在图所示的实例中，增大压强的是〔　　〕

A. 刀刃磨得很薄                               B. 滑雪用的滑板
C. 铁轨下铺枕木                                D. 书包背带加宽
4.以下事例中所用科学方法相同的是〔   〕
⑴串联电路的总电阻概念;
⑵探究浮力大小与物体排开液体体积的关系
⑶探究液体内部压强与深度的关系;
⑷把电流与水流做比较
A. 〔1〕与〔3〕                 B. 〔2〕与〔3〕                 C. 〔2〕与〔4〕                 D. 〔1〕与〔3〕
5.如下列图的电路图中，连接正确的选项是〔   〕
A.            B.            C.            D.
6.甲、乙是由同种材料制成且长度相等的两导体，假设将它们串联在同一电路中，那么关于甲、乙的横截面积S及通过电流/或两端电压U的大小判断正确的选项是〔     〕
A. 假设 ，那么                                 B. 假设 ，那么
C. 假设 ，那么                             D. 假设 ，那么

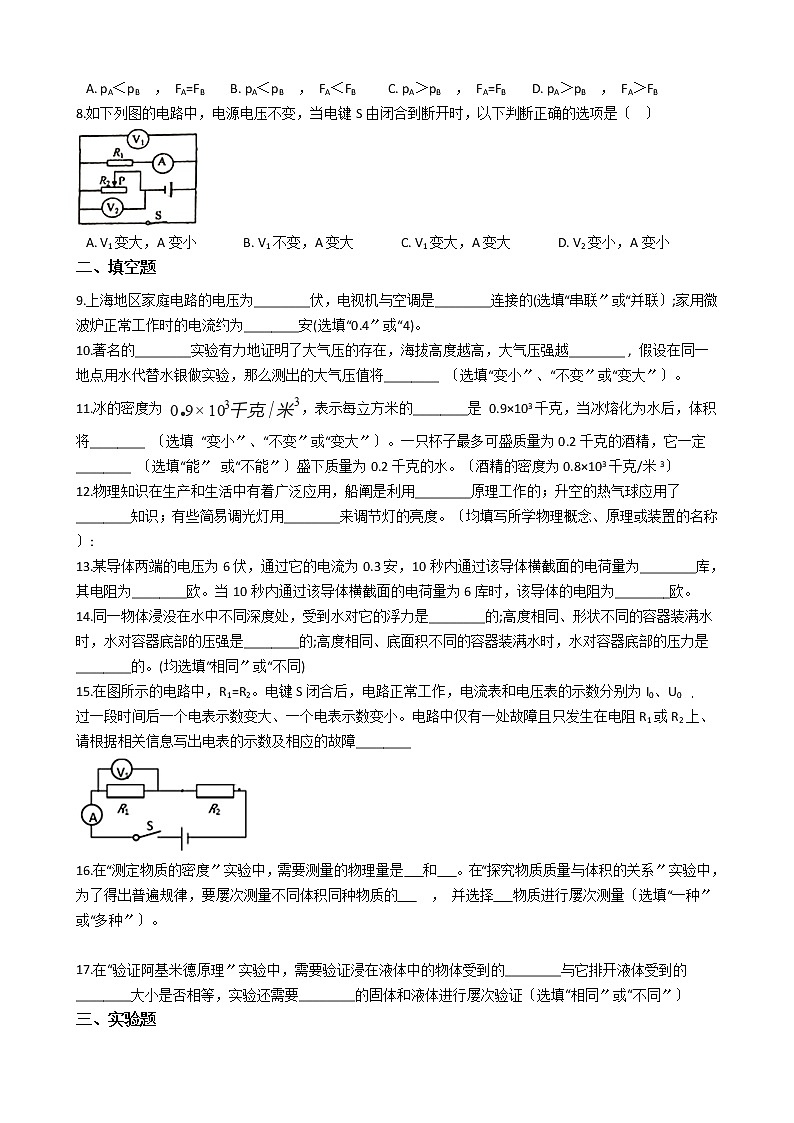

7.如下列图，A、B两长方体置于水平地面上〔mA＜mB、SA＞SB、hA=hB〕．将两物体水平截去相同高度，剩余局部对地面的压强pA、pB和压力FA、FB的关系为〔   〕

A. pA＜pB ， FA=FB        B. pA＜pB ， FA＜FB          C. pA＞pB ， FA=FB        D. pA＞pB ， FA＞FB
8.如下列图的电路中，电源电压不变，当电键S由闭合到断开时，以下判断正确的选项是〔   〕

A. V1变大，A变小              B. V1不变，A变大              C. V1变大，A变大              D. V2变小，A变小
二、填空题
9.上海地区家庭电路的电压为________伏，电视机与空调是________连接的(选填“串联〞或“并联〕;家用微波炉正常工作时的电流约为________安(选填“0.4〞或“4)。
10.著名的________实验有力地证明了大气压的存在，海拔高度越高，大气压强越________ , 假设在同一地点用水代替水银做实验，那么测出的大气压值将________ 〔选填“变小〞、“不变〞或“变大〞〕。
11.冰的密度为 ，表示每立方米的________是 0.9×103千克，当冰熔化为水后，体积将________ 〔选填 “变小〞、“不变〞或“变大〞〕。一只杯子最多可盛质量为0.2千克的酒精，它一定________ 〔选填“能〞 或“不能〞〕盛下质量为0.2千克的水。〔酒精的密度为0.8×103千克/米3〕
12.物理知识在生产和生活中有着广泛应用，船阐是利用________原理工作的；升空的热气球应用了________知识；有些简易调光灯用________来调节灯的亮度。〔均填写所学物理概念、原理或装置的名称〕:
13.某导体两端的电压为6伏，通过它的电流为0.3安，10秒内通过该导体横截面的电荷量为________库，其电阻为________欧。当10秒内通过该导体横截面的电荷量为6库时，该导体的电阻为________欧。
14.同一物体浸没在水中不同深度处，受到水对它的浮力是________的;高度相同、形状不同的容器装满水时，水对容器底部的压强是________的;高度相同、底面积不同的容器装满水时，水对容器底部的压力是________的。(均选填“相同〞或“不同)
15.在图所示的电路中，R1=R2。电键S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0 ， 过一段时间后一个电表示数变大、一个电表示数变小。电路中仅有一处故障且只发生在电阻R1或R2上、请根据相关信息写出电表的示数及相应的故障________

16.在“测定物质的密度〞实验中，需要测量的物理量是      和      。在“探究物质质量与体积的关系〞实验中，为了得出普遍规律，要屡次测量不同体积同种物质的       ， 并选择      物质进行屡次测量〔选填“一种〞或“多种〞〕。

17.在“验证阿基米德原理〞实验中，需要验证浸在液体中的物体受到的________与它排开液体受到的________大小是否相等，实验还需要________的固体和液体进行屡次验证〔选填“相同〞或“不同〞〕
三、实验题

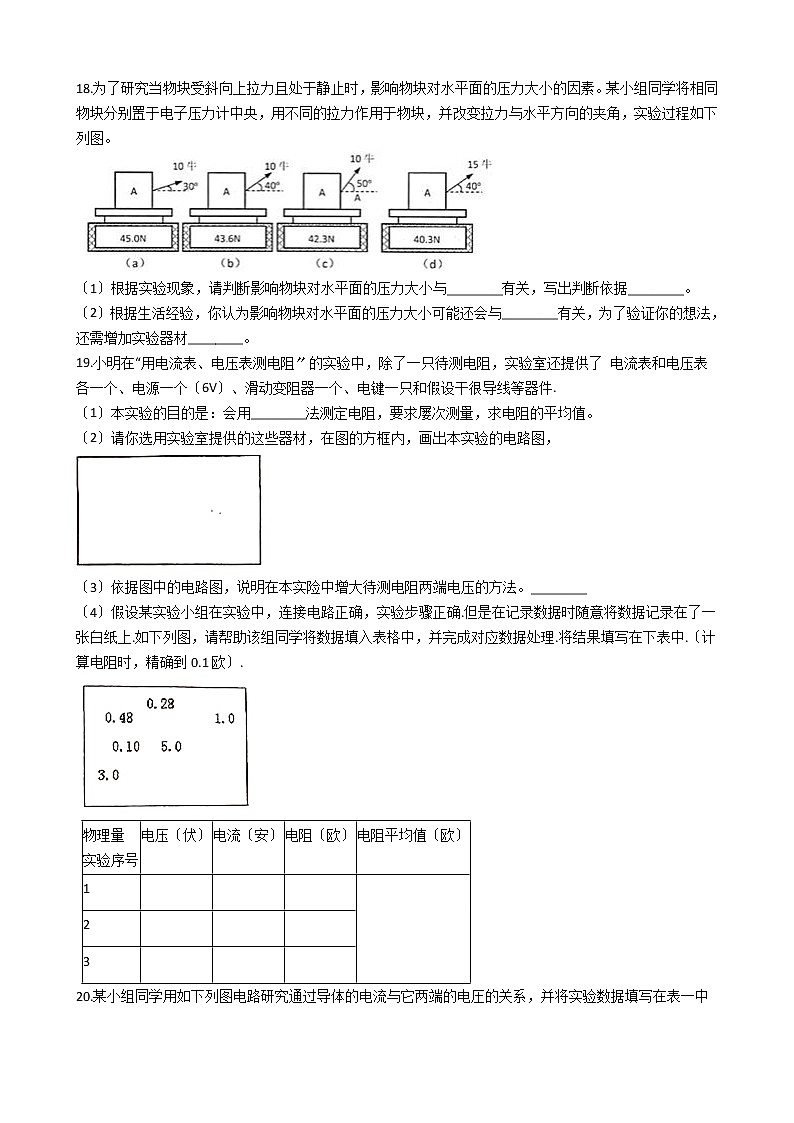

18.为了研究当物块受斜向上拉力且处于静止时，影响物块对水平面的压力大小的因素。某小组同学将相同物块分别置于电子压力计中央，用不同的拉力作用于物块，并改变拉力与水平方向的夹角，实验过程如下列图。

〔1〕根据实验现象，请判断影响物块对水平面的压力大小与________有关，写出判断依据________。
〔2〕根据生活经验，你认为影响物块对水平面的压力大小可能还会与________有关，为了验证你的想法，还需增加实验器材________。
19.小明在“用电流表、电压表测电阻〞的实验中，除了一只待测电阻，实验室还提供了 电流表和电压表各一个、电源一个〔6V〕、滑动变阻器一个、电键一只和假设干很导线等器件.
〔1〕本实验的目的是：会用________法测定电阻，要求屡次测量，求电阻的平均值。
〔2〕请你选用实验室提供的这些器材，在图的方框内，画出本实验的电路图，

〔3〕依据图中的电路图，说明在本实险中增大待测电阻两端电压的方法。________
〔4〕假设某实验小组在实验中，连接电路正确，实验步骤正确.但是在记录数据时随意将数据记录在了一张白纸上.如下列图，请帮助该组同学将数据填入表格中，并完成对应数据处理.将结果填写在下表中.〔计算电阻时，精确到0.1欧〕.

物理量
实验序号
电压〔伏〕
电流〔安〕
电阻〔欧〕
电阻平均值〔欧〕
1




2



3



20.某小组同学用如下列图电路研究通过导体的电流与它两端的电圧的关系，并将实验数据填写在表一中

表一
导体
实验序号
电压/V
电流/A
甲
1
2.0
0.10
2
4.0
0.20
3
6.0
0.30
4
8.0
0.40
乙
5
2.0
0.20
6
4.0
0.40
7
6.0
0.60
8
8.0
0.16
〔1〕.分析较实验序号1与2与3与4〔或5与6与7〕的数据 可以得出的初步结论是:      ；
〔2〕.分析实验序号1与5〔或2与6或3与7〕的数据 可得出的初步结论是:
〔3〕.实验序号8的数据不符合上述实验结论，接下来他应该____〔选填序号〕；
A.把表中电流表数据改为0.80A
B.尊重事实，不作处理
C.推翻前面结论，寻找新的规律
D.寻找错误原因，重新实验
〔4〕.他们在分析⑵的根底上维续进行研究，探寻通过导体的电流与导体长度的关系.请你根据实验要求在表二中填写相应的栏目，并从表三所提供的实验器材中选择符合要求的导体并把所选的导体编号填写在表二中。
表二
实验序号
导体序号


1



2



3



4



表三
导体编号
导体材料
长度〔米〕
横截面积〔毫米2〕
1
镍铬合金
1.5
0.1
2
镍铬合金
1
0.1
3
镍铬合金
1
0.2
4
镍铬合金
0.5
0.1
5
锰铜
2
0.1
6
碳钢
1.5
0.1
7
碳钢
1
0.2
8
铁丝
3
0.1
四、作图题
21.如下列图，重10牛的物体A对斜面的压力为8牛。请用力的图示法画出A对斜面的压力

22.在图中的里填上适当的电表符号，使之成为正确的电路图

23.在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求

①电压表测小灯两端电压;
②闭合电键S向左端移动滑动变阻器的滑片P小灯变亮。
五、计算题
24.小球浸没在水中能静止时如下列图的位置，此时小球受到的浮力为9.8牛，求小球的体积V球

25.在如下列图的电路中，电源电压为12伏且保持不交，电阻R1的阻值为10欧.滑动変阻器R2上标有“50 1A〞字样.闭合电键S后，电压表的示数为5伏.求：

〔1〕通过R1的电流I1
〔2〕在电路平安工作的情况下，移动滑动变阻器的滑片P至某一位置，使R1两端电压与R2 两端的电压之比最大，求此时变阻器接入电路的阻值R2 ；
〔3〕现在用一个规格未知的滑动变阻器R3来替换R2.移动滑片的过程中，发现电源电压和电压表示数的最大比值3、最小比值为6/5；，请通过计算给出滑动变阻器R3的规格
26.两个相同的薄壁柱形容器，一个盛有水，一个装某种液体，水的质量是5千克
〔1〕求水的体积
〔2〕现从两容器中分别抽取相同体积后，水和液体对容器底部的压强关系如下表:
液体对对底部部的压强
抽出前
抽出后
p水
1960帕
980帕
p液
1960帕
1078帕
求液体的密度。

答案解析局部
一、单项选择题
1.【答案】 B
【解析】【解答】解：密度是物质的特性，不同的物质密度一般是不同的，而质量、电阻、电压不是物质的特性，和物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同．

应选B．
【分析】密度是物质的特性，不同的物质密度一般是不同的，因此根据密度的大小可鉴别不同的物质．　
2.【答案】 B
【解析】【解答】分别估计试卷的面积，长与宽，质量的大小，进行简单计算。
质量估计为10g，
长宽分别估计为：50cm、20cm，面积为：
压强为：
故答案为：B。
【分析】根据物体的质量计算重力，水平面上的压力和重力相等，利用压力和受力面积的比值计算压强的大小。
3.【答案】 A
【解析】【解答】解：A、菜刀的刀刃做得很薄，是为了在压力一定时，减小受力面积来增大刀对水果的压强．符合题意．

B、滑雪用的滑板，是为了在压力一定时，增大受力面积来减小身体对地面的压强．不符合题意．
C、铁轨铺在枕木上，是为了在压力一定时，增大受力面积来减小铁轨对路基的压强．不符合题意．
D、书包带做的很宽，是为了在压力一定时，增大受力面积来减小书包对肩膀的压强．不符合题意．
应选A．
【分析】增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强．
减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．
4.【答案】 B
【解析】【解答】(1)一个电阻在电路中的作用与两个电阻在电路中共同作用产生的效果相同，即两个电阻可以代替一个电阻或一个电阻可以代替两个电阻。采用的是等效替代法；(2)浮力大小与物体排开液体的体积及液体的密度有关。在探究浮力大小与物体排开液体体积的关系时，需要保持液体密度一定，改变排开液体的体积。采用的是控制变量法；(3)液体压强与液体的密度和深度有关。探究液体压强与深度时，需要保持液体密度〔或深度〕一定，探究深度〔或密度〕对压强的影响。采用的是控制变量法；(4)电流看不到摸不着，不容易理解。在学习电流时，以水流类比，说明电流的形成和作用，采用的是类比法；(2)和(3)所用的科学方法相同，B项符合题意。
故答案为：B

【分析】探究浮力大小与物体排开液体体积的关系、探究液体压强与深度的关系，都利用了控制变量法。
5.【答案】 C
【解析】【解答】由A图知道，电压表的正负接线柱接反了，A不符合题意；由B图知道，电流表的正负接线柱接反了，B不符合题意；由C图知道，两灯泡并联，开关在干路上，C符合题意；由D图知道，当开关闭合时，导线直接将电源的两极连通，会发生电源短路，D不符合题意，
故答案为：C。
【分析】从电表的使用方法及电路中是否出现短路入手进行分析解答.
6.【答案】 C
【解析】【解答】AB．甲、乙两导体串联在电路中，根据串联电路电流的规律可知，无论两导体的电阻大小是否相等，通过两导体的电流相等，AB项错误；
CD．用同种材料制成两段长度相等、横截面积不同的导体，假设甲比乙的横截面积小，即说明甲的电阻大于乙的电阻，故据 得 可知，电流相同，甲的电阻大，所以甲分担的电压多，故 ；反之，假设甲比乙的横截面积大，那么 ；C项正确，D项错误。
故答案为：C

【分析】导体电阻和导体的材料、长度、横截面积相同，横截面积越小，电阻越大，在串联电路中电阻越大，分压越大。
7.【答案】 B
【解析】【解答】解：〔1〕∵mA＜mB、SA＞SB、hA=hB ，
∴VA＞VB ，
∵ρ= ，
∴ρA＜ρB ，
( 2 )因为是规那么的长方体，所以对地面的压强P= = = = =ρgh，
当将两物体水平截去相同高度时，两物体剩余局部的高度仍然相等，因ρA＜ρB ，
那么剩余局部对地面的压强pA＜pB ， 〔3〕因为物体为长方体，由密度公式变形可得m=ρV=ρSh〔h为长方体的高〕，原来的质量关系为mA＜mB ， 所以ρASAhA＜ρBSBhB；
原来的高度hA=hB ， 所以ρASA＜ρBSB﹣﹣﹣﹣﹣①
当将两物体水平截去相同高度时，两物体剩余局部的高度仍然相等，即hA′=hB′﹣﹣﹣﹣﹣②，
两物体剩余局部的质量分别为：mA′=ρASAhA′，mB′=ρBSBhB′﹣﹣﹣﹣﹣﹣③；
结合①②③可知，剩余局部的质量关系为mA′＜mB′，那么剩余局部的重力关系为GA′＜GB′，所以剩余局部对地面的压力关系为FA＜FB ．
应选B．
【分析】〔1〕根据mA＜mB、SA＞SB可求出A、B的密度关系，再根据P=ρgh可知其对地面的压强关系；〔2〕根据mA＜mB可知其重力关系，此时的重力即为对水平地面的压力，然后可知其压力关系；
8.【答案】 C
【解析】【解答】当电键S闭合时，R1和电流表以及电压表V1被短路，即电流表和电压表V1的示数均为零；电路中只有R2 ， V2测R2两端的电压，等于电源电压；当电键S断开时，定值电阻R1与滑动变阻器R2串联，串联分压，V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流，故电流表的示数变大，电压表V1的示数变大，V2示数变小；ABD项错误，C项正确。
故答案为：C

【分析】开关和电阻并联，闭合开关电阻短路，那么电路中的电路变大。
二、填空题
9.【答案】 220；并联；4
【解析】【解答】在我国，家庭电路电压是220V；家用电器的额定电压是220V，各家用电器只有并联在电路中，各家用电器才能正常工作，并且互不影响；家用微波炉的功率在900W左右，由 得正常工作时通过的电流：
【分析】我国家庭电路电压是220V；各家用电器只有并联在电路中。
10.【答案】 马德堡半球；低；不变
【解析】【解答】马德堡半球实验是与大气压强有关的著名实验，有力地证明了大气压的存在；且海拔高度越高，大气压强越低；同一时间同一地点，大气压值是不受实验器材而影响的，所以用水和水银实验理论上结果相同的，即测出的大气压值将不变。
故答案为：马德堡半球；低；不变.
【分析】证明大气压强存在的实验是马德堡半球实验.测定大气压强值的实验是：托里拆利实验.海拔高度越高，大气压强越低；同一时间同一地点，大气压值是不受实验器材而影响的.
11.【答案】 冰的质量；变小；能
【解析】【解答】冰的密度为 ，表示每立方米的冰的质量是0.9×103千克，冰熔化成水后，质量不变，由于水的密度比冰的密度大，由 知道，此时体积变小；由于 ，所以，相同质量酒精和水的体积关系是： ，所以杯子能盛下质量为0.2kg的水.
故答案为：冰的质量；变小；能.
【分析】结合密度的定义答复第一空；冰熔化成水后，质量不变，由 知道体积变化情况；结合，利用分析理解.
12.【答案】 连通器；浮力；滑动变阻器
【解析】【解答】船阐是利用连通器原理工作的；升空的热气球应用了浮力的知识；简易调光灯用滑动变阻器来调节灯的亮度。
故答案为：连通器；浮力；滑动变阻器.
【分析】连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.
浮力：一切浸入液体的物体，都受到液体对它竖直向上的力，这个力叫浮力.浮力方向总是竖直向上的.〔物体在空气中也受到浮力〕
简易调光灯用滑动变阻器来调节电路中的电流大小，进而调节灯的亮度.
13.【答案】 3；20；20
【解析】【解答】〔1〕通过导体的电荷量Q=It=0.3 =3A，导体的电阻R= = =20Ω；〔2〕电阻是导体的性质，与材料、长度和横截面积有关，与导体两端的电压和通过的电流无关，因此当导体两端的电压变小时，导体的电阻不变，仍然是20Ω．
故答案为：3；20；20．
【分析】利用Q=It求得通过导体的电荷量，利用欧姆定律R=求得导体的电阻.
决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.〔电阻与加在导体两端的电压和通过的电流无关〕
14.【答案】 相同；相同；不同
【解析】【解答】同一物体浸没在水中的不同深度，根据 ，物体排开水的体积相同，所受浮力相同；容器的高度相同，装满水时，水的深度相同，由 可知，水对容器底的压强是相同的；容器的高度相同，装满水时，水对容器底的压强相同，由 得 可知，容器的底面积不同，故水对容器底的压力不同。
【分析】浮力的大小和液体密度、排开液体的体积有关，和深度无关；液体压强和液体密度、深度有关；根据压强和受力面积可以计算压力大小。
15.【答案】 电压表示数为2U0 ， 电流表示数为0，说明R1断路；电压表示数为0，电流表示数为2I0 ， 说明R1短路
【解析】【解答】原电路中，两电阻串联，电压表测R1的电压〔小于电源电压〕，根据分压原理，两电阻的电压相等，由串联电路电压的规律，电源电压 ，电流表测电路中的电流，由电阻的串联和欧姆定律，电流表示数： ①
假设R2短路，那么电压表测电源电压2U0 ， 电压表示数变大，此时为R1的简单电路，
电流表示数： ②
由①②电流表示也变大，与一个电表示数变大，一个电表示数变小不符合，因此故障不可能是R2短路；假设R2断路，整个电路断路，两表都没有示数，两表示数都变小，因此故障不可能是R2断路；
电路中仅有一处故障，故故障只能是R1断路或短路，假设R1断路，电压表串联在电路中测电源电压，示数电源电压 ，电压表示数变大；电流表示数为0，电流表示数变小；符合题意；假设R1短路，电压表示数为0，电压表示变小，电路为R2的简单电路，由欧姆定律，电流表示数为：
电流表示数变大，符合题意；

【分析】在串联电路中，有电流无电压，电压表测量的位置之外短路；假设电流表无示数，电压表有示数，电压表测量的位置断路。
16.【答案】 质量；体积；质量；多种
【解析】【解答】解：根据密度公式  可知，需要测量物体的质量和体积.
在“探究物质质量与体积的关系〞实验中，为了得出普遍规律，要屡次测量不同体积同种物质的质量，同时应选用多种物质进行屡次实验.
故答案为：质量；体积；质量；多种．
【分析】〔1〕根据公式ρ=得，测定物质的密度，需要测量物体的质量和体积；
〔2〕探究物质质量与体积的关系，要控制物质种类相同，比较质量与体积的关系；为了探究规律应多测量几组实验数据，并且应测量不同种类的物质的质量与体积关系．
17.【答案】 浮力；重力；不同
【解析】【解答】在“验证阿基米德原理〞实验中，需要验证浸在液体中的物体受到的浮力与它排开液体受到的重力大小是否相等；为了得出普遍规律，实验还需要不同的固体和液体进行屡次验证。
故答案为：浮力；重力；不同.
【分析】结合阿基米德原理的内容知道实验目的；屡次测量的目的〔一个是测量性实验，实验中屡次测量的目的是取平均值减小误差；一个是探究性实验，实验中屡次测量的目的是找到普遍成立的规律〕.
三、实验题
18.【答案】 〔1〕拉力与水平方向夹角；说明物块对水平面的压力大小与拉力与水平方向夹角有关
〔2〕物体质量；不同质量的物体
【解析】【解答】〔1〕比较〔a〕〔b〕〔c〕实验，相同的物体受到的与水平方向夹角不同的拉力，拉力的大小相同时，拉力与水平方向夹角越大，电子压力计示数越小，物块对水平面的压力越小；说明物块对水平面的压力大小与拉力与水平方向夹角有关；〔2〕影响物块对水平面的压力大小可能还会与物体质量有关，控制拉力与水平方向的夹角不变，拉力的大小相同，改变物体的质量，分别记下电子压力计的示数，需要添加不同质量的物体。
【分析】〔1〕物块对水平面的压力大小与拉力与水平方向夹角有关；〔2〕影响物块对水平面的压力大小可能还会与物体质量有关。
19.【答案】 〔1〕伏安
〔2〕
〔3〕减小滑动变阻器接入电路的电阻从而改变定值电阻两端的电压
〔4〕
物理量
实验序号
电压〔伏〕
电流〔安〕
电阻〔欧〕
电阻平均值〔欧〕
1
1.0
0.10
10
10.4
2
3.0
0.28
10.7
3
5.0
0.48
10.4
【解析】【解答】(1)根据 可知，本实验的目的是：会用伏安法测定电阻，要求屡次测量，求电阻的平均值；(2)根据实验要求，电压表与定值电阻并联，电流表与灯泡串联，滑动变阻器一上一下连接，电流从电压表和电流表的正接线柱流入，负接线柱流出，如以下列图所示：
；(3)滑动变阻器的作用除了保护电路之外，还有改变电阻两端的电压的作用，说明在本实验中增大待测电阻两端电压的方法：减小滑动变阻器接入电路的电阻从而改变定值电阻两端的电压；(4)待测电阻为定值电阻，电阻值一定时，其电流和两端电压成正比，故：电压1V，对应电流0.1A；电压3V，对应电流0.28A；电压5V，对应电流0.48A；根据 可得电阻：


电阻平均值：

【分析】〔1〕伏安法可以测量电阻大小；〔2〕伏安法测量电阻时，电流表、滑动变阻器和电阻串联，电压表和电阻并联；〔3〕利用滑动变阻器可以改变定值电阻的分压，实现屡次测量；〔4〕根据数据，电阻较大时，对应的电流较大；利用电压和电流的比值计算电阻。
20.【答案】 〔1〕同一导体，通过它的电流与它两端的电压成正比
〔2〕在电压相等的情况下，通过不同导体的电流不等
〔3〕D
〔4〕
实验序号
导体序号
电压/V
电流/A
1
1
/
/
2
2
/
/
3
4
/
/
4

/
/
【解析】【解答】(1)实验序号1、2、3、4〔或5、6、7〕的数据，是同一导体，且两端的电压越大，通过的电流越大，电压增大为原来的几倍，电流便增大为原来的几倍，可得：同一导体，通过它的电流与它两端的电压成正比；(2)实验序号1与5〔或2与6或3与7〕的数据，属于不同导体，导体两端的电压相等，通过的电流不同，可得：在电压相等的情况下，通过不同导体的电流不等；(3)实验序号8的数据不符合上述实验结论，那么应查找错误的原因，重新实验；(4)导体电阻与导体的长度、横截面积、材料有关，横截面积、材料相同，导体长度不同，电阻不同，所以探究电流与导体长度的关系，类似于探究电流与电阻的关系，所以应控制导体两端的电压不变，所以表格中的栏目还应有电流和电压；由上分析选择导体时，应使导体的材料和横截面积相同，长度不同，所以应选择编号为1、2、4的导体。
【分析】〔1〕根据多组实验比照，电阻一定时，电流和电压成正比；〔2〕在电压一定时，电阻不同，电流会改变；〔3〕在实验过程中，假设出现数据与规律不符合时，要查找原因再次实验；〔4〕探究电流和导体长度的关系时，选择材料和横截面积相同、长度不同的导体进行实验。
四、作图题
21.【答案】 解:如下列图：

【解析】【解答】物体对斜面的压力，作用点在接触面的中点处，方向为垂直于斜面向下；选取标度为4N，过压力的作用点，沿压力的方向画一条有向线段，使线段的长度为标度的2倍，如下列图：


【分析】压力和支撑面垂直，力的图示，利用多条线段表示力的大小。
22.【答案】 解:如下列图：

【解析】【解答】由电路图可知，上面的电表串联在干路中，一定是电流表，下面的两个电表分别与一个用电器并联，所以为电压表。如以下列图所示：


【分析】在电路中电压表和所测量的位置并联，电流表和所测量的位置串联。
23.【答案】 解:如下列图：

【解析】【解答】闭合开关S，向左端移动滑动变阻器的滑片P，小灯泡变亮，说明滑动变阻器接入电路的阻值变小，故将左下接线柱与灯泡的右接线柱相连；将电压表的负接线柱与灯泡的左接线柱相连，如以下列图所示：


【分析】电路连接时，电压表要并联，滑动变阻器要一上一下串联在电路中。
五、计算题
24.【答案】 解：小球浸没在水中， ，由 得，小球的体积为：
答：小球的体积为 。
【解析】【分析】根据浮力，结合液体密度，可以计算排开液体的体积。
25.【答案】 〔1〕解：由图可知R1、R2串联，电压表测R1两端的电压，那么通过R1的电流为：
答：通过R1的电流为0.5A

〔2〕解：使R1两端电压与R2两端的电压之比最大，根据串联分压，R1两端电压最大，R2两端的电压最小，在电路平安的情况下，此时电路中最大电流为1A，电源电压12V，由 得电路的总电阻为：
那么R2阻值为：
答：R1两端电压与R2两端的电压之比最大时，变阻器接入电路的阻值为

〔3〕解：电源电压和电压表示数有最大比值时： ，电压表示数最小为：
此时电路电流：
串联分压，此时R3两端分到的最大电压为：
此时R3接入电路的阻值最大，最大阻值为：
电源电压和电压表示数有最小比值时： ，电压表示数最大为：
此时R3允许接入电路的阻值最小，R3允许流过的电流最大，最大电流为：
故R3的规格为“ ， 〞．
答：滑动变阻器R3的规格为“ 〞．
【解析】【分析】〔1〕根据电压和电阻的比值计算电流的大小；〔2〕利用电压和电流之比计算电阻，结合串联电路电阻规律，计算一个电阻大小；〔3〕根据分压比值计算分压的大小，利用电压和电阻的比值计算电流；结合串联电路电压规律计算分压，再利用电压和电阻计算电流大小。
26.【答案】 〔1〕解：由 得水的体积：
答：水的体积为

〔2〕解：由表格数据可知，抽出水和某种液体前它们对容器底部的压强相等，相同容器的底面积相等，所以，由 得 可知，原来水和某种液体对容器底部的压力相等，因水平面上物体的压力和自身的重力相等，所以，由 可知，液体和水的质量相等，即：
由表格数据可知，抽出前后水对容器底部的压强分别为： ，
由 得抽出前后容器内水的深度分别为：

那么抽取水的深度：
因两个薄壁圆柱形容器的底面积相同，且两容器中抽取水和液体的体积相同，所以，容器内液体深度的变化量和水深度的变化量相等，由表格数据可知，抽出前后液体对容器底部的压强分别为： ， ，由 得，液体的密度：
答：液体的密度为 。
【解析】【分析】〔1〕根据质量和密度的比值计算体积；〔2〕根据液体压强和液体密度计算深度；根据压强变化量和深度变化量，计算液体密度。
