2021学年第2节 欧姆定律精品随堂练习题

这是一份2021学年第2节 欧姆定律精品随堂练习题，共14页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

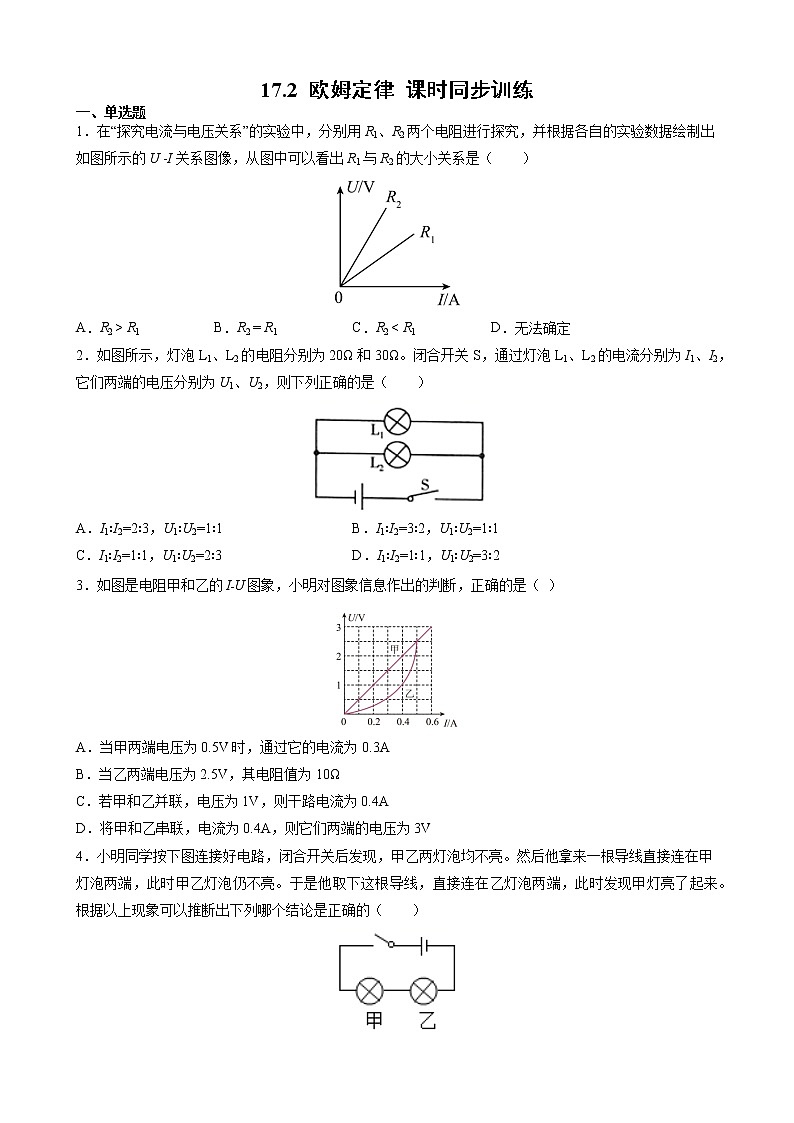

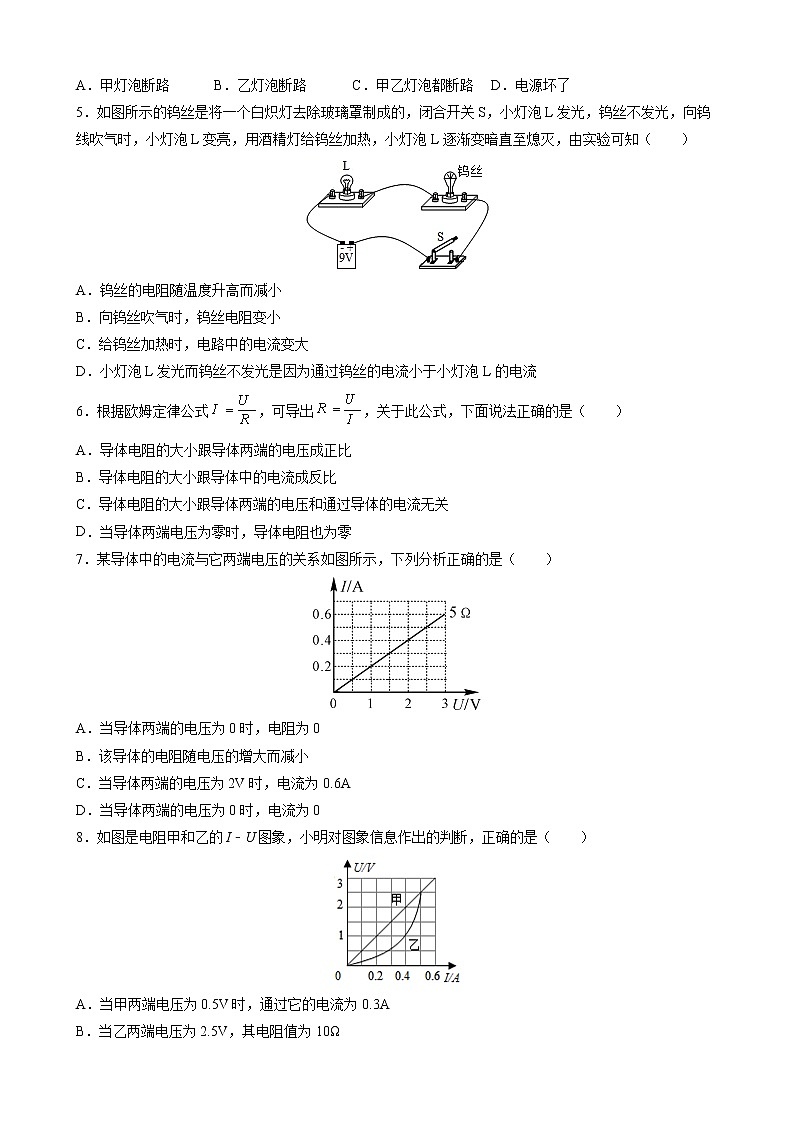

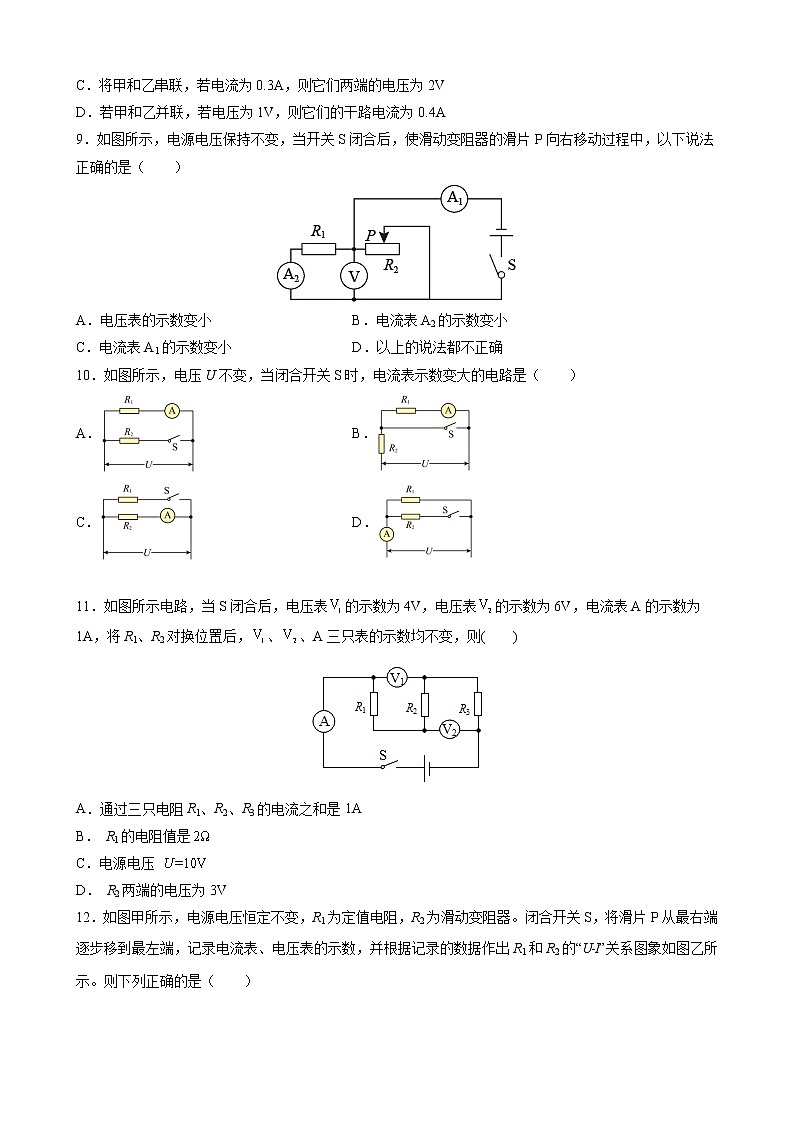

17.2 欧姆定律 课时同步训练一、单选题1．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（　　）A．R2 > R1 B．R2 = R1 C．R2 < R1 D．无法确定2．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω。闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（　　）A．I1∶I2=2∶3，U1∶U2=1∶1 B．I1∶I2=3∶2，U1∶U2=1∶1C．I1∶I2=1∶1，U1∶U2=2∶3 D．I1∶I2=1∶1，U1∶U2=3∶23．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V，其电阻值为10ΩC．若甲和乙并联，电压为1V，则干路电流为0.4AD．将甲和乙串联，电流为0.4A，则它们两端的电压为3V4．小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（　　）A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了5．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（　　）A．钨丝的电阻随温度升高而减小B．向钨丝吹气时，钨丝电阻变小C．给钨丝加热时，电路中的电流变大D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流6．根据欧姆定律公式，可导出，关于此公式，下面说法正确的是（　　）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体的电流无关D．当导体两端电压为零时，导体电阻也为零7．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（　　）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为2V时，电流为0.6AD．当导体两端的电压为0时，电流为08．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A9．如图所示，电源电压保持不变，当开关S闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（　　）A．电压表的示数变小 B．电流表A2的示数变小C．电流表A1的示数变小 D．以上的说法都不正确10．如图所示，电压U不变，当闭合开关S时，电流表示数变大的电路是（　　）A． B．C． D．
 11．如图所示电路，当S闭合后，电压表的示数为4V，电压表的示数为6V，电流表A的示数为1A，将R1、R2对换位置后，、、A三只表的示数均不变，则(　　)A．通过三只电阻R1、R2、R3的电流之和是1AB． R1的电阻值是C．电源电压 D． R2两端的电压为3V12．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U﹣I”关系图象如图乙所示。则下列正确的是（　　）A．图Ⅱ为R2的“U﹣I”图象 B．当R2＝R1时，电流的大小为0.2AC．电源电压为8V D．R1的阻值为30Ω二、填空题13．如图所示的电路中，电源电压保持不变.闭合电键S，当滑片P向右移动时，电流表A的示数将_________，电流表A的示数和电压表V的示数的乘积将_________.(将选填“变大”、“不变”或“变小”)14．如图甲，移动滑片使电阻R2的有效阻值从零逐渐变大，R1两端电压U的倒数与R2的阻值变化的图像如图乙所示，则电源电压为 ______V，R1的阻值为 ______Ω。15．一段导体两端加5V电压，通过的电流是0.2A，这段导体的电阻是___Ω，若通过的电流是0.4A，导体两端的电压为____V。16．如图所示电路中，电阻R1=10欧滑动变阻器R2的滑片P移到最左端时电流表的示数为1.2安，滑动变阻器的滑片P移到最右端时电流表的示数为0.4安，则滑动变阻器的阻值变化范围为_________欧.当滑动变阻器的滑片移到如图所示位置时，电压表V1的示数为8伏，则V2的示数为_________伏，当滑动变阻器的滑片向右移动时，电压表V1的示数将_________，电压表V2的示数将_________，电流表A的示数将_________.(选填“变大”、“变小”或“不变”)17．如图所示，电源电压保持不变，的阻值为，的阻值为，当开关S断开时，电流表示数为，当开关S闭合时，电流表示数为，则I1∶I2=________。 三、计算题18．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：（1）电源电压；（2）S1、S2均闭合时，电流表的示数。   19．实验小组的同学设计了如图(a)所示的电路，已知电源电压恒定不变，电阻R1的阻值为1Ω。闭合开关S，调节滑动变阻器滑片P的位置，根据电路中电压表和电流表的数据描绘了如图(b)所示的两条U-I图线。其中利用电压表V1和电流表A的数据描绘出甲图线，利用电压表V2和电流表A的数据描绘出乙图线。求：(1)定值电阻R2的阻值；(2)电源电压U。       20．如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求：（1）电源电压U的大小；（2）电阻R2的阻值。           参考答案1．A【解析】由图示可知，当电流相等时，电阻R2两端的电压较高，由可知，电阻R2的电阻值较大，故A项符合题意，BCD项不符合题意。 故选A。2．B【解析】两灯并联，灯泡L1、L2的电阻分别为20Ω和30Ω，由并联电路各支路电压相等，故两端的电压之比U1∶U2=1∶1在电压相等时，通过灯的电流与灯的电阻成反比，通过灯泡L1、L2的电流之比为I1∶I2=R2∶R1=30Ω∶20Ω=3∶2故选B。3．D【解析】A．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；B．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由可得，乙的阻值为故B错误；C．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时，由并联电路中干路电流等于各支路电流之和可知，干路电流：故C错误；D．将甲和乙串联，电流为0.4A，则通过两电阻的电流均为0.4A，由图象可知此时 ，由串联电路中总电压等于各分电压之和可知，它们两端的电压：故D正确。故选D。4．B【解析】由电路图知，甲乙两灯泡串联，闭合开关后发现，甲乙两灯泡不亮，说明电路处于断路状态；用一根导直接连在甲灯泡两端，此时甲乙灯泡仍不亮，说明甲灯泡之外的电路处于断路状态；用一根导直接连在乙灯泡两端，此时发现甲灯了起来，说明此时已经通路；所以，断路故障在乙灯泡上，即乙灯泡断路。故选B。5．B【解析】AC．用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，钨丝的电阻增大，故AC不符合题意；B．闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故B符合题意；D．由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故D不符合题意。故选B。6．C【解析】A．当导体中电流一定时，应该是导体两端电压跟这段导体的电阻成正比，而不是导体电阻的大小跟导体两端的电压成正比，故A错误；B．导体两端电压一定时，电流跟电阻成反比，而不是导体电阻的大小跟导体中的电流成反比；故B错误；C．导体的电阻的大小由导体的材料长度横截面积来决定，跟导体两端的电压和通过导体的电流无关，故C正确；D．当导体两端电压为零时，导体电阻不为零，故D错误。故选C。7．D【解析】ABD．由图像上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故AB不正确，D正确；C．由图知，当导体两端电压为2V时，对应的电流为0.4A，故C不正确。故选D。8．C【解析】A．由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；B．由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由可得，乙的阻值故B错误；C．将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图象可知此时，由串联电路中总电压等于各分电压之和可知，它们两端的电压故C正确；D．若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时，由并联电路中干路电流等于各支路电流之和可知，干路电流故D错误。故选C。9．C【解析】由电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测流过电阻R1的电流，等效电路图如图所示；A．电源电压不变，电压表示数不变，故A错误；B．由欧姆定律可知，流过R1的电流I1不变，电流表A2示数不变，故B错误；CD．滑片P向右移动过程中，滑动变阻器接入电路的阻值R2变大，由欧姆定律可知，流过滑动变阻器的电流I2变小；干路电流I=I1+I2变小，电流表A1示数变小，故A1示数变小；故C正确，D错误。故选C。10．D【解析】A．电压U不变，原来为R1的简单电路，电流表测R1的电流，当闭合开关S时，两电阻并联，根据并联电路各支路互不影响，故电流表示数保持不变，故A不符合题意；B．原来两电阻串联，电流表测电路的电流，当闭合开关S时，R1和电流表短路，电流表示数为0，电流表示数变小，故B不符合题意；C．电流表测R2的电流，开关闭合前后，根据并联电路各支路互不影响，电流表示数保持不变，故C不符合题意；D．原来为R1的简单电路，电流表测R1的电流，当闭合开关S时，两电阻并联，电流表测干路电流，因通过R1的电流大小不变，根据并联电路电流的规律，故电流表示数变大，故D符合题意。故选D。11．B【解析】A．由电路图知，三个电阻串联，所以串联电路中电流处处相等，故A不符合题意；B．由题意可得，电压表测R1、R2的总电阻，电压表测R2、R3的总电阻，故将R1和R2对换位置后，电流表、电压表示数均不变，说明则故B符合题意；C．电源电压 故C不符合题意；D．R2两端的电压故D不符合题意。故选B。12．C【解析】A．两电阻串联，电压表V1测R1的电压，电压表V2测R2的电压，滑片在最左端时，R2接入电路的阻值为零，因此此时电压表V2示数为零，由图象可得，图线I反映电压表V2示数（即R2的电压）随电流的变化，则图Ⅱ为R1的“U﹣I”图象，故A错误；B．串联电路各处的电流相等，当 时，由 ，则两电阻的电压相同，由图乙知，即为两图线的交点，可知电流为0.4A，故B错误；C．由图知，当电流为0.4A时，两电压表示数均4V，因电路的电压等于两电压表示数之和，即电源电压C正确；D．当滑片移动到最左端时，电路中只有R1，电压表V2示数为0，电路的电流最大为0.8A，由欧姆定律故D错误。故选C。13．变大    变大    【解析】[1]当滑片P向右移动时，滑动变阻器接入电路的阻值变小，即总电阻变小，所以电流表的示数变大；[2]因为电压表V测量定值电阻两端的电压，根据U=IR可得电压表V示数变大，故电流表A的示数和电压表V的示数的乘积将变大．14．4    6    【解析】[1]当R2为零，即滑动变阻器的阻值为零，只有电阻R1接入电路，则此时电压表测量电源电压，故电源电压为故电源电压为4V。[2]当滑动变阻器接入的电阻为18Ω时，定值电阻R1的电压为1V，电阻R1和R2串联，则电阻R2两端的电压为3V，电阻R1和R2电阻的电压之比为1：3，那么电阻之比也为1：3，则电阻R1为6Ω。15．25    10    【解析】[1]一段导体两端加5V电压，通过的电流是0.2A，由欧姆定律，这段导体的电阻是[2]电阻的阻值不随其两端的电压和通过的电流的改变而改变，当电流为0.4A时，导体两端的电压为U'=I'R=0.4A×25Ω=10V16．0--20    4    变小    变大    变小    【解析】[1]由电路图可知，滑片在最左端时，滑动变阻器接入电路的阻值为0，只有电阻R1接在电源两端，由I=得：电源电压：U=U1=I1R1=1.2A×10Ω=12V；当滑动变阻器滑片在最右端时，滑动变阻器接入电路的阻值最大，由I=得：此时电路总电阻：R===30Ω，根据串联电路的总电阻等于各电阻之和可得：滑动变阻器最大阻值：R2最大=R−R1=30Ω−10Ω=20Ω；因此滑动变阻器的阻值变化范围为0--20欧；[2]当滑动变阻器的滑片移到如图所示位置时，根据串联电路的总电压等于各电阻两端的电压之和可得：V2的示数为：U′2=U−U′1=12V−8V=4V；[3][4][5]当滑动变阻器的滑片向右移动时，滑动变阻器接入电路的阻值变大，根据欧姆定律可知电路中的电流变小，即电流表A的示数变小，电阻R1两端的电压变小，即电压表V1的示数变小;根据串联电路的总电压等于各电阻两端的电压之和可知：变阻器两端的电压变大，即电压表V2的示数变大．17．2∶5【解析】当开关S断开时，只有R2的简单电路，电流表测量通过R2的电流，当开关S闭合时，两个电阻并联，电流表测量干路中的电流，则18．（1）V；（2）A【解析】解：（1）电源电压为（2）此时两电阻并联，流过R2电流为电流表的示数答：（1）电源电压V；（2）S1、S2均闭合时，电流表的示数0.5A。19．(1)2Ω；(2)1.5V【解析】(1)由图b可知，乙图线表示电阻R2的I-U图像，根据欧姆定律可得，定值电阻R2的阻值为(2)由串联电路中电压关系，得电源电压为U=U1+IR1将图b乙图像的已知数据代入公式，得U=1.3V+0.2A×1Ω或U=1.0V+0.5A×1Ω解得U=1.5V。答：(1)定值电阻R2的阻值为2Ω；(2)电源电压U为1.5V。20．（1）3.0V；（2）9Ω【解析】解：（1）闭合S1，将S2掷于1端，电阻R1和r串联，电压表测量R1两端的电压，通过电路的电流r两端的电压Ur=Ir=0.2A×1Ω=0.2V电源电压U=U1+Ur=2.8V+0.2V=3.0V（2）将S2切换到2端，电阻R2和r串联，电压表测量R2两端的电压，r两端的电压电路中的电流电阻R2的阻值答：（1）电源电压U的大小是3.0V；（2）电阻R2的阻值是9Ω。
