初中人教版第十七章 欧姆定律综合与测试课后复习题

这是一份初中人教版第十七章 欧姆定律综合与测试课后复习题，共15页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

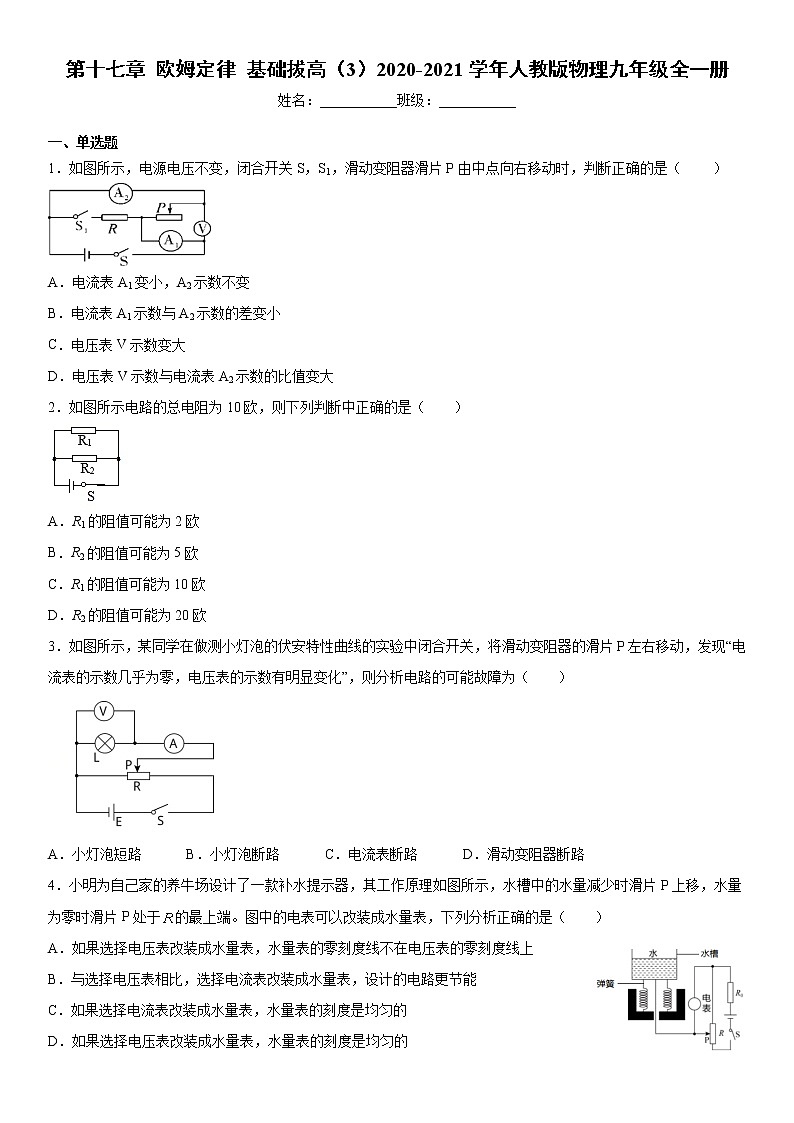

一、单选题
1．如图所示，电源电压不变，闭合开关S，S1，滑动变阻器滑片P由中点向右移动时，判断正确的是（ ）
A．电流表A1变小，A2示数不变
B．电流表A1示数与A2示数的差变小
C．电压表V示数变大
D．电压表V示数与电流表A2示数的比值变大
2．如图所示电路的总电阻为10欧，则下列判断中正确的是（ ）
A．R1的阻值可能为2欧
B．R2的阻值可能为5欧
C．R1的阻值可能为10欧
D．R2的阻值可能为20欧
3．如图所示，某同学在做测小灯泡的伏安特性曲线的实验中闭合开关，将滑动变阻器的滑片P左右移动，发现“电流表的示数几乎为零，电压表的示数有明显变化”，则分析电路的可能故障为（ ）
A．小灯泡短路B．小灯泡断路C．电流表断路D．滑动变阻器断路
4．小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水槽中的水量减少时滑片P上移，水量为零时滑片P处于的最上端。图中的电表可以改装成水量表，下列分析正确的是（ ）
A．如果选择电压表改装成水量表，水量表的零刻度线不在电压表的零刻度线上
B．与选择电压表相比，选择电流表改装成水量表，设计的电路更节能
C．如果选择电流表改装成水量表，水量表的刻度是均匀的
D．如果选择电压表改装成水量表，水量表的刻度是均匀的

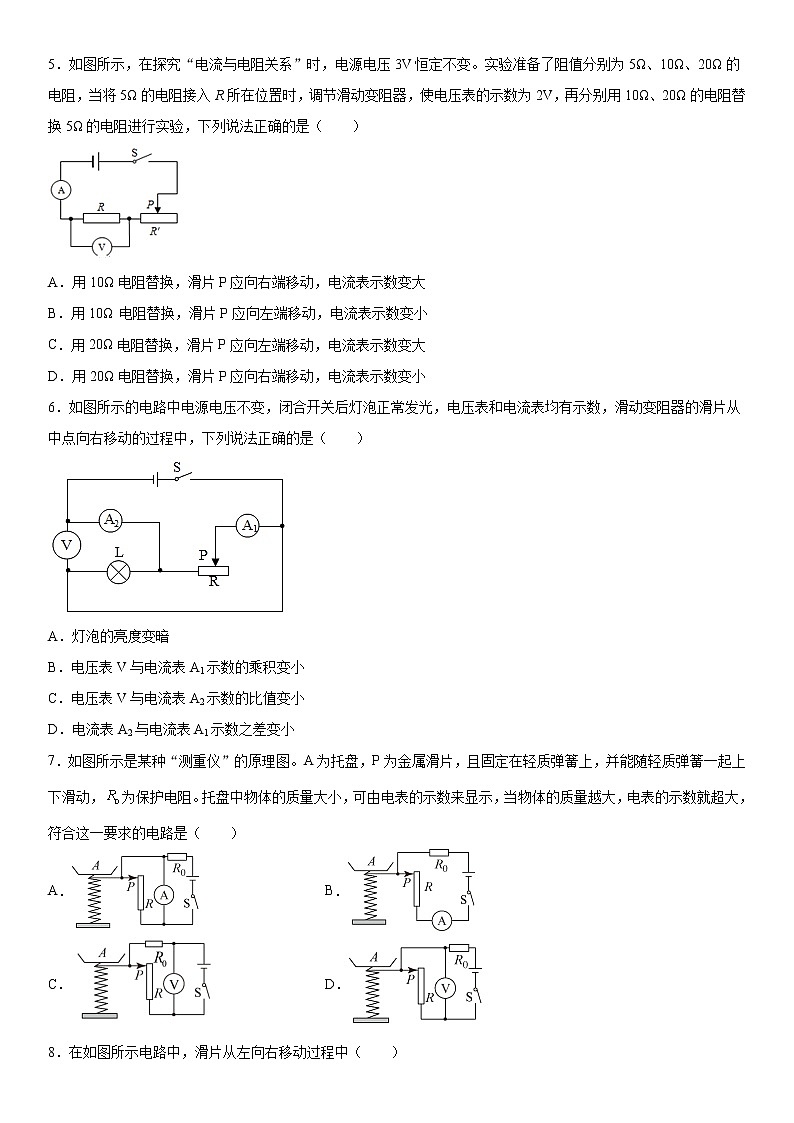

5．如图所示，在探究“电流与电阻关系”时，电源电压3V恒定不变。实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换5Ω的电阻进行实验，下列说法正确的是（ ）
A．用10Ω电阻替换，滑片P应向右端移动，电流表示数变大
B．用10Ω 电阻替换，滑片P应向左端移动，电流表示数变小
C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
6．如图所示的电路中电源电压不变，闭合开关后灯泡正常发光，电压表和电流表均有示数，滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（ ）
A．灯泡的亮度变暗
B．电压表V与电流表A1示数的乘积变小
C．电压表V与电流表A2示数的比值变小
D．电流表A2与电流表A1示数之差变小
7．如图所示是某种“测重仪”的原理图。A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，为保护电阻。托盘中物体的质量大小，可由电表的示数来显示，当物体的质量越大，电表的示数就超大，符合这一要求的电路是（ ）
A．B．
C．D．

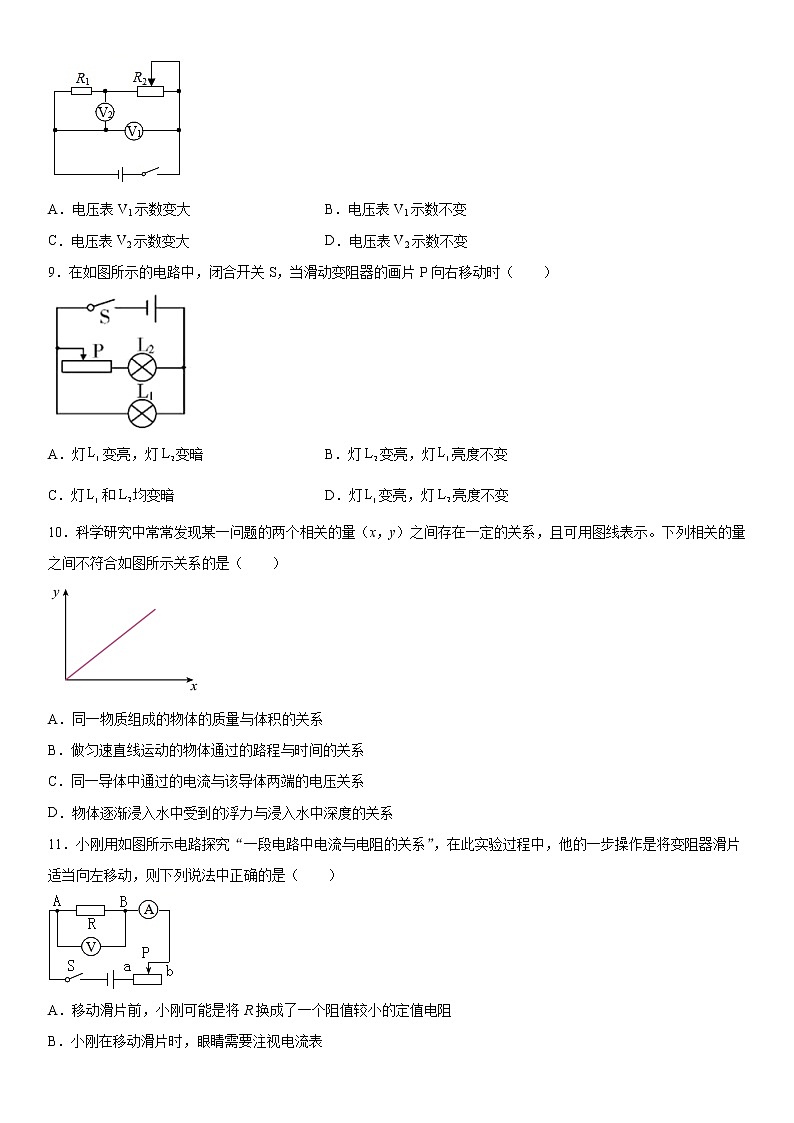

8．在如图所示电路中，滑片从左向右移动过程中（ ）
A．电压表V1示数变大B．电压表V1示数不变
C．电压表V2示数变大D．电压表V2示数不变
9．在如图所示的电路中，闭合开关S，当滑动变阻器的画片P向右移动时（ ）
A．灯变亮，灯变暗B．灯变亮，灯亮度不变
C．灯和均变暗D．灯变亮，灯亮度不变
10．科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示。下列相关的量之间不符合如图所示关系的是（ ）
A．同一物质组成的物体的质量与体积的关系
B．做匀速直线运动的物体通过的路程与时间的关系
C．同一导体中通过的电流与该导体两端的电压关系
D．物体逐渐浸入水中受到的浮力与浸入水中深度的关系
11．小刚用如图所示电路探究“一段电路中电流与电阻的关系”，在此实验过程中，他的一步操作是将变阻器滑片适当向左移动，则下列说法中正确的是（ ）
A．移动滑片前，小刚可能是将R换成了一个阻值较小的定值电阻
B．小刚在移动滑片时，眼睛需要注视电流表
C．小刚在移动滑片时，电压表示数变小
D．此实验只需观察电流表和电压表示数变化即可得出结论
12．如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中的电路图设计符合要求的是（ ）
A．B．C．D．
二、填空题
13．如图所示电路，R2=3Ω，电源电压为9V且保持不变，当S1、S2都断开时，电流表的示数为0.6A，此时R1与R2的连接方式叫做______；当S1、S2都合上时，电流表的示数为1.25A，R1的阻值是_______Ω，R3的阻值是_______Ω。
14．有一种亮度可以调节的小台灯，其电路如图甲，电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙，当灯泡正常发光时，灯丝的电阻为___Ω。调节滑动变阻器R，滑动变阻器R连入电路的阻值是___Ω。
15．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是___________ ，电阻R2的阻值是___________。
16．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，电压表V的示数________，电流表A的示数________。断开开关S，电压表V的示数与电流表A的示数的比值将________（变大/不变/变小）。
17．如何用一个电压表和一个已知电阻来测量某未知电阻？小红设计了如图所示的电路。电源电压不变，已知R1阻值为R0，在闭合S的情况下，断开S1时电压表的读数是U1，闭合S1时电压表的示数是U2，则电源电压为______，被测电阻R2=______。
18．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压减小，则可知R1阻值___________，触摸点P到屏下端的距离___________（以上两空选填“增大”、“减小”或“不变”）。
19．两根由同种材料制成的均匀电阻丝A、B，A的长度为L，直径为d；B的长度为2L，直径为2d。根据你所做过的相关实验猜想导体的电阻可能与长度成_____比、与横截面积成_____比、RA_____RB．（选填“＞”、“＜”或“＝”）
三、计算题
20．如图所示，电源电压不变，，只闭合开关S时电流表的示数是0.15A，再闭合开关S1时电流表示数是0.21A．求：
(1)电源电压；
(2)电阻R2的阻值。
21．如图所示，电阻R1=10Ω，R2=20Ω，S闭合后，电压表示数为4V，则：
（1）通过R1的电流是多大?
（2）电源电压是多大?
22．在图甲所示的电路中，电源电压保持不变，电阻R2=30Ω，当只有开关S闭合时，电流表的示数为0.4A；当S、S1均闭合时，电流表的示数如图乙所示。求：
(1)电源电压U；
(2)R1的阻值；
(3)开关S、S1均闭合时，电路的总电阻R。
参考答案
1．D
【详解】
ABC．由图可知，该电路为并联电路，电流表A1测量干路的电流，电流表A2测量通过滑动变阻器的电流，电压表测量电源电压，电压表示数保持不变，闭合开关S，S1，滑动变阻器滑片P由中点向右移动时，滑动变阻器的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小，即电流表A2示数减小；电流表A1示数与A2示数的差为通过R的电流，由并联电路的特点可知，通过R的电流不变，根据并联电路的电流关系可知，干路中的电流会减小，即电流表A1示数减小；故ABC错误；
D．电压表V示数不变，电流表A2示数减小，电压表V示数与电流表A2示数的比值变大，故D正确。
故选D。
2．D
【详解】
并联电路的总电阻为10欧，且并联电路的总电阻小于任意电阻，那么每一个电阻都比总电阻大，故只有D符合题意。
故选D。
3．B
【详解】
A C D．若小灯泡短路或电流表和滑动变阻器断路，则电压表的示数均为零，A、C、D不符合题意；
B．如果小灯泡断路，则电压表与电流表组成分压电路，将滑动变阻器的滑片P左右移动时，由于电流表所在电路电阻很大，电流很小，所以电流表的示数几乎为零，电压表直接测量R左侧部分的电压，示数明显变化，因此电路故障是小灯泡断路，B符合题意；。
故选B。
4．D
【详解】
AD．如果选择电压表，R与R0串联，电压表测滑片P上方电阻丝两端的电压，由电压表的内阻很大、在电路中相当于断路可知，滑片移动时，变阻器接入电路中的电阻不变，总电阻不变，由I=可知，电路中的电流不变；滑片处于R的最上端时水量为零，与电压表并联部分的电阻为零，电压表的示数为零，即水量表的零刻度线在电压表的零刻度线上，由题意可知当水量增多时，滑片下移，滑片P上方电阻丝的长度变长、其阻值变大，由U=IR可知，滑片P上方电阻丝两端的电压与电阻丝的电阻成正比，即选择电压表改装水量表，水量表刻度均匀，故A错误、D正确；
B．如果选择电压表，R的最大阻值与R0串联，电路的总电阻最大，在时间相同时最节能，故B错误；
C．如果选择电流表，滑片P上方电阻丝被短路，变阻器下方的电阻丝与R0串联，电流表测电路中的电流，当水量减少时，滑片上移，变阻器R接入电路中的电阻变大，电路的总电阻变大，由I=可知，在电源电压不变时，电流与R不成比例，水量表刻度不均匀，故C错误。
故选D。
5．D
【详解】
用10Ω电阻或20Ω电阻替换5Ω的电阻进行实验，电阻阻值变大，根据串联电路分压原理，定值电阻两端电压将会变大，要探究电流和电阻的关系，应保持定值电阻两端电压不变，此时应该将滑动变阻器滑片向右移动，增大滑动变阻器接入电路中的阻值，使定值电阻两端电压减少到原来的值，此时电路总电阻变大，电流表示数将变小。
故选D。
6．B
【详解】
A．由电路图可知，灯泡与滑动变阻器并联，电流表A2测干路电流，电流表A1测变阻器支路的电流，电压表V测电源两端的电压；因并联电路中各支路独立工作、互不影响，所以滑片移动时通过灯泡的电流不变，则灯泡的亮度不变，故A错误；
B．由电源电压不变可知，滑片移动时电压表V的示数不变，滑动变阻器的滑片从中点向右移动的过程中，变阻器接入电路中的电阻变大，由可知，通过变阻器的电流变小，电流表A1示数变小，则电压表V与电流表A1示数的乘积变小，故B正确；
C．因并联电路中干路电流等于各支路电流之和，且通过灯泡的电流不变，所以干路电流变小，即电流表A2的示数变小，则电压表V与电流表A2示数的比值变大，故C错误；
D．因电流表A2与电流表A1示数之差等于通过灯泡的电流，所以由通过灯泡的电流不变可知，其差值不变，故D错误。
故选B。
7．B
【详解】
A．图中电流表与滑动变阻器并联，滑动变阻器被短路，滑片移动时，电流表示数不变，故A不符合要求；
B．图中滑动变阻器与R0、电流表串联在电路中，物体的质量越大，接入电路的电阻越小，电流表示数越大，故B符合要求；
C．图中电压表测电源电压，示数不会变化，故C不符合题意；
D．图中滑动变阻器与R0串联在电路中，电压表测滑动变阻器两端电压，物体的质量越大，接入电路的电阻越小，由串联电路分压原理可知，电压表示数变小，故D不符合题意。
故选B。
8．B
【详解】
AB．由电路图可知，R1、R2串联，电压表V1测电源电压，电压表V2测定值电阻两端电压；因电源电压不变，所以滑片移动时，电压表V1的示数不变，故A不符合题意，B符合题意；
CD．当滑动变阻器的滑片P从左向右移动时，接入电路中的电阻变大，因串联电路起分压作用，所以滑动变阻器分得的电压变大，因串联电路中总电压等于各分电压之和，所以，定值电阻两端电压变小，即电压表V2的示数变小，故CD不符合题意。
故选B。
9．B
【详解】
由电路图可知，滑动变阻器与灯泡L2串联后再与灯泡L1并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L1通过的电流、两端电压不变，即L1亮度不变；当滑动变阻器的滑片P向右滑动时，滑动变阻器的接入电阻变小，该支路中的总电阻变小，由可知，该支路的电流变小，即通过L2的电流变小，则灯L2变暗，故ACD错误，B正确。
故选B。
10．D
【详解】
A．同一物体的质量与体积成正比关系，故A不符合题意；
B．做匀速直线运动的物体通过的路程与时间成正比，故B不符合题意；
C．由欧姆定律可知，同一导体电阻一定，故同一导体中通过的电流与该导体两端电压是成正比的，故C不合题意；
D．由可知，在水中，物体受到的浮力与其排开水的体积是成正比的，不与浸入水中的深度成正比，故D符合题意。
故选D。
11．A
【详解】
A．研究电路电流与电阻的关系，需要保证导体两端电压不变，变阻器滑片适当向左移动，变阻器连入电路的电阻变小，因变阻器分压不变，电路中的电流变大，故说明移动滑片前，小刚可能是将R换成了一个阻值较小的定值电阻，故A正确；
B．小刚在移动滑片时，眼睛需要注视电压表，故B错误；
C．小刚向左移动移动滑片时，变阻器连入电路的电阻变小，电压表示数变大，直到其示数为规定的电压值，故C错误；
D． 探究“一段电路中电流跟电阻的关系”时，应控制导体两端的电压不变，当电阻改变时电阻，两端电压相应发生改变，要保持电压不变，需要调节滑动变阻器滑片位置，改变滑动变阻器接入电路的电阻值，分析数据或图象，结合控制变量法的思想得出实验结论，故D错误。
故选A。
12．B
【详解】
A．图中气敏电阻和定值电阻串联，电压表测气敏电阻两端电压，当天然气浓度增大时，气敏电阻阻值减小，电压表示数减小，故A不符合题意；
B．图中气敏电阻和定值电阻串联，电流表测电路中电流，当天然气浓度增大时，气敏电阻阻值减小，电路总电阻减小，电源电压不变，根据欧姆定律可知，电路中电流增大，则电流表示数增大，故B符合题意；
C．图中气敏电阻和定值电阻并联，电流表测定值电阻支路电路，当天然气浓度增大时，气敏电阻阻值减小，定值电阻支路不受影响，电流表示数不变，故C不符合题意；
D．图中气敏电阻和定值电阻并联，电压表测电源电压，示数始终不变，故D不符合题意。
故选B。
13．串联 12 18
【详解】
[1]当S1、S2都断开时，R3没有接入电路，R1与R2依次相连，根据串联电路定义可知，两电阻连接方式为串联电路；
[2]S1、S2都断开时，电阻R2两端电压，由欧姆定律得
R1两端电压
R1阻值
[3]当S1、S2都合上时，R1与R3并联，R2被短路，此时通过R1中电流
通过R3中电流
R3阻值
14．60 90
【详解】
[1]灯泡L的额定电压为24V时，灯泡正常发光，由图乙知此时通过灯泡的电流为0.4A，则灯丝的电阻为
[2]由图乙知，当灯泡两端的电压为6V时，通过的电流为0.2A时，由串联电路电压的特点知，变阻器两端的电压为
滑动变阻器R连入电路的阻值为
15．6V 20Ω
【详解】
[1][2]由电路图知道，当S接1时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；由图乙知，电源的电压是U=6V，电路中的电流I=0.6A；当S接2时，两电阻串联，电压表测R1 两端的电压，电流表测串联电路的电流；由图乙知，电阻R2 的两端电压是
U′=6V-2V=4V
电路中的电流I′=0.2A，所以，R2 的阻值是
16．不变 变小 变大
【详解】
[1]分析电路可知，定值电阻R1和滑动变阻器R2并联，电压表测电源电压，将滑片P向左移动的过程中，电源电压不变，电压表示数不变。
[2][3]分析电路，电流表A1测R2的电流，电流表A测干路电流，将滑片P向左移动的过程中，R2的电阻变大，由并联电路电阻规律可知，电路中的总电阻变大，根据公式可得干路电流变小，即电流表A示数变小，电压表V的示数与电流表A的示数的比值正好是总电阻，总电阻变大，所以电压表V的示数与电流表A的示数的比值将变大。
17．U2
【详解】
[1][2]由电路图知，两电阻串联在电路中，S一直闭合，断开S1时，电压表测R1两端的电压，则电路中的电流
闭合S1时，电压表测源电压，所以电源电压为U2。此时，R2两端的电压
UR=U2-U1
那么，被测电阻
18．增大 减小
【详解】
[1][2]由图示知，电阻R1、R2串联在电路中，已知电源电压不变，当电阻R2两端的电压减小时，R1两端的电压增大，据串联电路的分压特点知，此时R1的阻值增大。触摸屏中电阻的材料和横截面积不变，则R1的长度变长，所以触摸点P到屏下端的距离减小。
19．正 反 ＞
【解析】
【详解】
两根由同种材料制成的均匀电阻丝A、B，A的长度为L，直径为d；B的长度为2L，直径为2d，设A导体的电阻为RA，B导体的电阻为RB，B导体可视为两个直径为2d、长度为L的同种材料导体1串联而成的，设其中每个导体的电阻为R1，根据等值电阻的串联规律，则有2R1=RB，将B导体与导体1相比较，B导体的长度是导体1长度的2倍，而横截面积和材料均相同，故可得出：在材料不变，横截面积变的情况下，导体的电阻与长度成正比；
因横截面面积与直径的平方成正比，所以B导体可视为4个直径d、长度为L的同种材料导体R2并联而成的，B导体的横截面积等于4倍的导体R2的横截面积；设其中每个导体的导体电阻R2，根据等值电阻并联的规律，则有=RB，将导体B与电阻R2相比较，导体B的横截面积为导体2横截面积的4倍，而两导体的长度、材料均相同，可知：在导体长度、材料相同的条件下，导体的电阻与导体的横截面积成反比；
导体B与导体A相比材料相同，而A的长度是B的倍，而A的横截面积是B的倍，根据导体的电阻与长度成正比、与横截面积成反比，所以导体直径对电阻的影响更大一些，可得：RA＞RB。
20．(1)3V；(2)50Ω
【详解】
(1)只闭合开关S时，电路中只有接入电路，则电源电压为
(2)再闭合开关S1时，两电阻并联，则的阻值为
答：(1)电源电压为3V；
(2)电阻R2的阻值为。
21．（1）0.2V；（2）6V
【详解】
（1）由图知道，电压表测量的是R2两端的电压，由于串联电路的电流处处相等，即通过R1的电流与通过R2的电流大小相等，由知道，通过R1的电流
（2）电路的总电阻
R总=R1 +R2 =10Ω+20Ω=30Ω
由知道，电源电压是
答：（1）通过R1的电流是0.2A
（2）电源电压是6V。
22．(1)12V；(2)15Ω；(3)10Ω
【详解】
解：(1)当S闭合时，电路中只有工作，则电源电压
(2)当S、S1均闭合时，R1、R2并联，电流表测干路电流，且此时的电流应大于只有R2工作时的电流。
由图乙知，电流表读数
通过R1的电流
那么
(3)此时电路中的总电阻
答：(1)电源电压为12V；
(2)R1的阻值为15Ω；
(3)开关S、S1均闭合时，电路的总电阻R为10Ω。
