人教版九年级全册第十七章 欧姆定律综合与测试课后复习题

这是一份人教版九年级全册第十七章 欧姆定律综合与测试课后复习题，共17页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

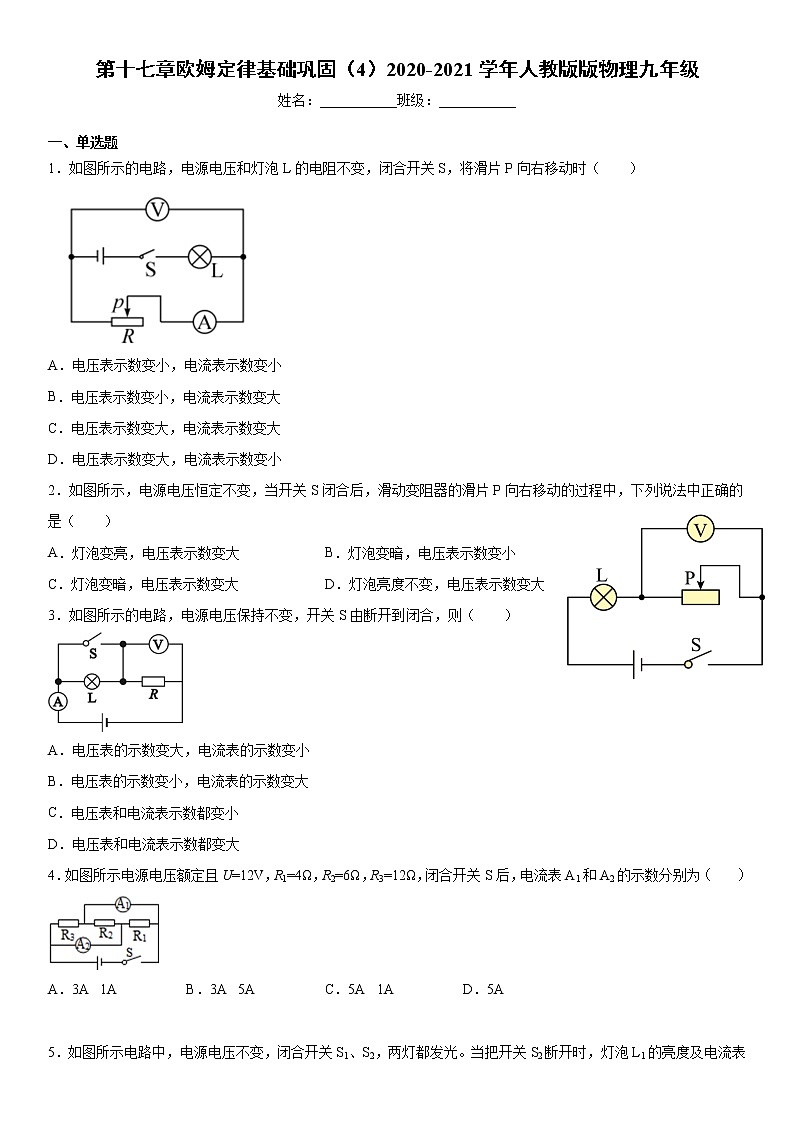

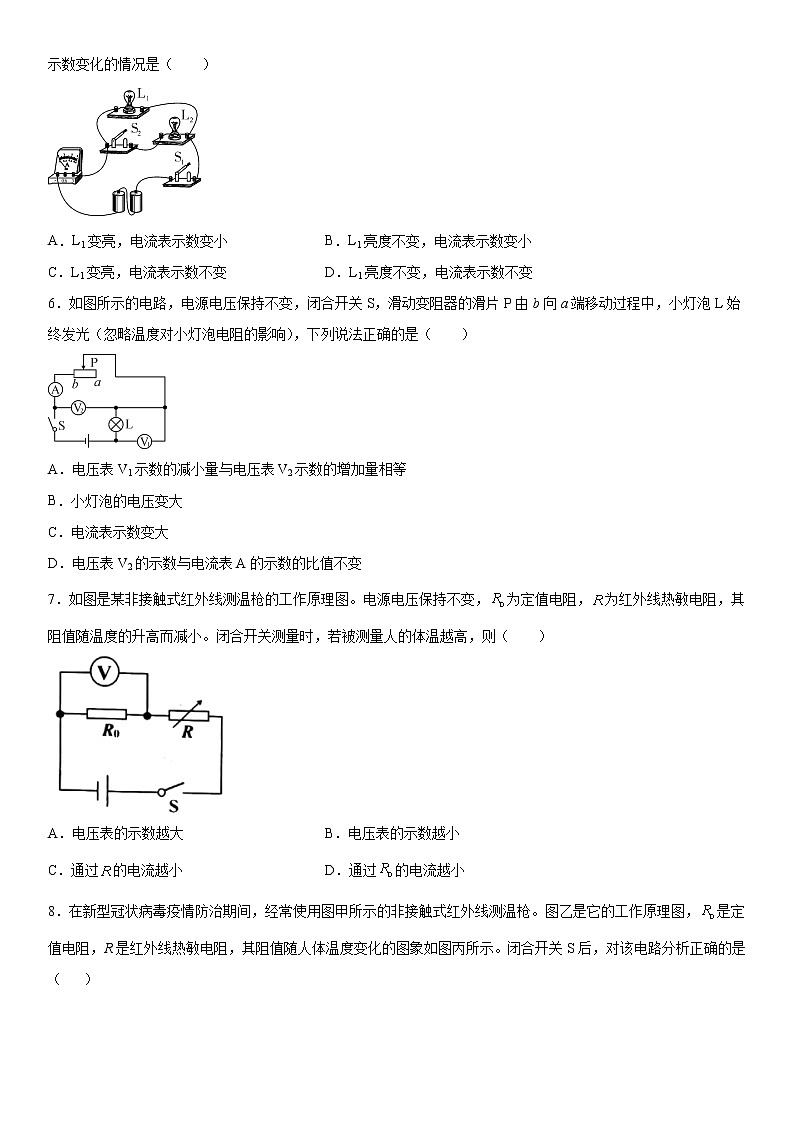

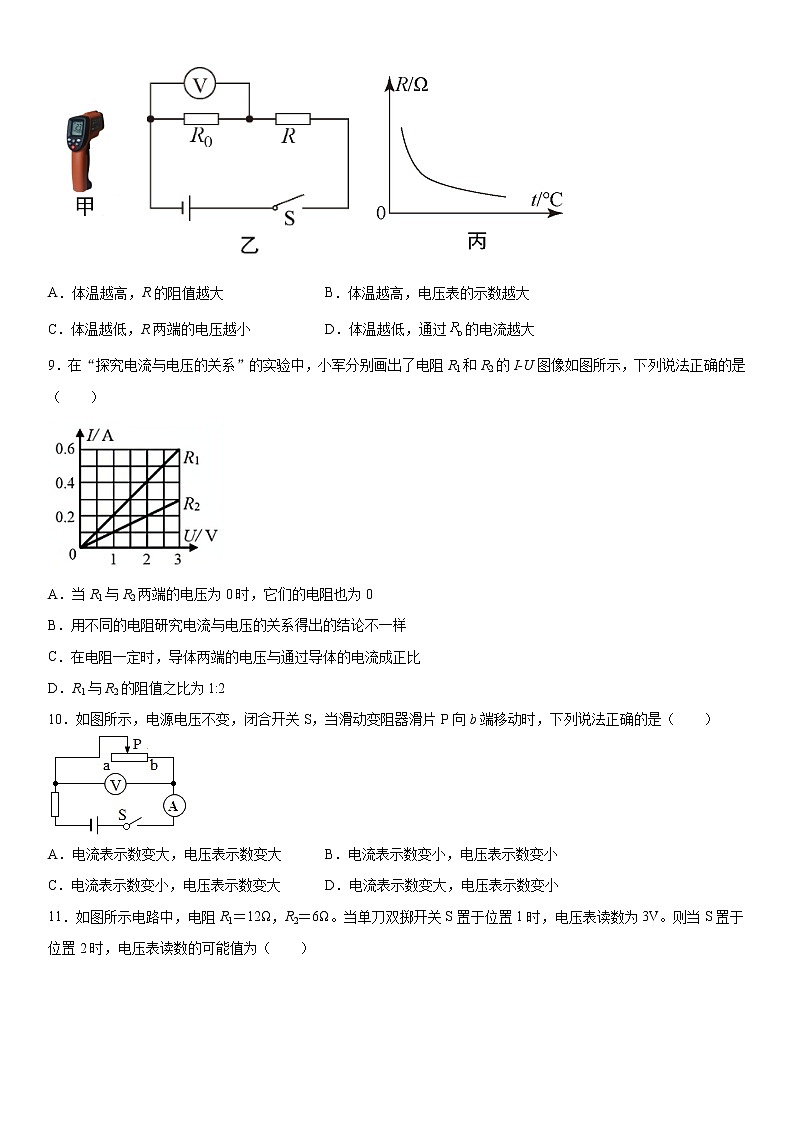

第十七章欧姆定律基础巩固（4）2020-2021学年人教版版物理九年级姓名：___________班级：___________ 一、单选题1．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小2．如图所示，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（　　）A．灯泡变亮，电压表示数变大 B．灯泡变暗，电压表示数变小C．灯泡变暗，电压表示数变大 D．灯泡亮度不变，电压表示数变大3．如图所示的电路，电源电压保持不变，开关S由断开到闭合，则（　　）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表和电流表示数都变小D．电压表和电流表示数都变大4．如图所示电源电压额定且U=12V，R1=4Ω，R2=6Ω，R3=12Ω，闭合开关S后，电流表A1和A2的示数分别为（　　）A．3A  1A B．3A  5A C．5A  1A D．5A 5．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（　　）A．L1变亮，电流表示数变小 B．L1亮度不变，电流表示数变小C．L1变亮，电流表示数不变 D．L1亮度不变，电流表示数不变6．如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b向a端移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响），下列说法正确的是（　　）A．电压表V1示数的减小量与电压表V2示数的增加量相等B．小灯泡的电压变大C．电流表示数变大D．电压表V2的示数与电流表A的示数的比值不变7．如图是某非接触式红外线测温枪的工作原理图。电源电压保持不变，为定值电阻，为红外线热敏电阻，其阻值随温度的升高而减小。闭合开关测量时，若被测量人的体温越高，则（　　）A．电压表的示数越大 B．电压表的示数越小C．通过的电流越小 D．通过的电流越小8．在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（    ）A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大9．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:210．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向b端移动时，下列说法正确的是（　　）A．电流表示数变大，电压表示数变大 B．电流表示数变小，电压表示数变小C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数变小11．如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（　　）A．1V B．2V C．3V D．4V12．检查司机是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时（　　）A．电流表示数减小 B．电压表示数减小C．电流表示数增大 D．电压表示数不变13．如图所示的电路，电源电压不变，R1为10Ω，R2为15Ω，R3的阻值不为零，当S断开时，电压表示数为6V，当开关闭合时，电压表的示数有可能是（　　）A．12V B．11V C．10V D．9V 二、填空题14．如图所示，电源电压保持不变。当闭合开关后，滑动变阻器的滑片向左移动的过程中。电压表的示数______，电流表的示数______（填“变大”、“变小”或“不变”），灯泡变______。（填“亮”或“暗”） 15．如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。16．现有一热敏电阻，其阻值R随温度t的升高面减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V。当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框______（填数字）内，另一虚线框内定值电阻阻值为______kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为______℃。环境温度t/℃5102030405060热敏电阻R/kΩ6.04.42.81.81.10.80.717．如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。18．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则的最大阻值为______，电源电压为______，的阻值是______。 三、计算题19．如图所示电路，电源电压保持不变，已知电阻R1为4Ω，闭合开关S、S1时，电压表的示数为2.6V；断开开关S1时，电压表的示数为1.0V，求：(1)电源电压；(2)电阻R2的阻值。20．如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，求：（1）R1的电阻； （2）滑动变阻器的最大电阻；（3）当滑动变阻器滑片置于中点时，电压表示数与电流表示数。 21．如图所示的电路中，电源电压保持不变，定值电阻R1为20Ω，滑动变阻器R2的最大阻值为60Ω，电流表的量程为0~0.6A或0~3A。只闭合S2时，电流表的示数为0.4A；只闭合S3且变阻器的滑片P刚好滑到变阻器的中点时，电流表的示数为0.3A，不考虑温度对灯丝电阻的影响。求：(1)只闭合S3，且变阻器的滑片P在变阻器正中点时，R2两端的电压； (2)小灯泡L的电阻和电源电压；(3)当三个开关都闭合时，电流表换用0~3A的量程，为保证电路安全，变阻器R2接入电路的最小值。
参考答案1．D【详解】灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。故选D。2．C【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知电路中的电流变小，由U=IR可知灯泡两端的电压变小，串联电路中总电压等于各分电压之和，滑动变阻器两端的电压变大，即电压表的示数变大；灯泡的亮暗取决于实际功率的大小，由P=UI可知灯泡的实际功率变小，灯泡变暗。故选C。3．D【详解】当开关S断开时，电路为小灯泡与定值电阻串联电路，此时电压表测定值电阻两端电压，当开关S闭合后，灯泡被短路，电路仅有定值电阻接入，总电阻变小，则由欧姆定律可得，总电流变大，电流表示数变大，此时电压表测电源电压，则电压表示数也变大，故D符合题意，ABC不符合题意。故选D。4．B【详解】由电路图可知，R1、R2、R3并联，电流表A1测R2与R3支路的电流之和，电流表A2测R1与R2支路的电流之和，因并联电路中各支路两端的电压相等，所以，通过三电阻的电流分别为因并联电路中干路电流等于各支路电流之和，所以，两电流表的示数分别为IA1=I2+I3=2A+1A=3AIA2=I1+I2=3A+2A=5A故选B。5．B【详解】开关都闭合时，两灯泡并联；只闭合L1时 ，灯泡L1单联；AC．由实物图可知，开关S1，S2都闭合时与开关S2断开后，灯泡L1两端电压都等于电源电压，电源电压不变，灯两端的电压不变，灯的实际功率不变，所以灯泡L1的亮度不变，故AC不符合题意；BD．开关S1、S2都闭合时，电流表测干路电流，即流过灯泡L1与L2的电流之和，开关S2断开后，电流表测流过L1的电流，所以，开关S2断开时电流表示数变小，故B符合题意，D不符合题意。故选B。6．A【详解】A．由电路图可知，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，滑片移动时，电压表V1与电压表V2的示数之和保持不变，则电压表V1示数的减小量与电压表V2示数的增加量相等，故A正确；B．滑片右移，变阻器电阻变大，分压变大，总电压不变，所以灯泡分压减小，故B错误；C．滑片右移，变阻器电阻变大，所以电流变小，故C错误；D．电压表V2的示数与电流表A的示数的比值等于滑动变阻器接入电路中的电阻，所以，电压表V2的示数与电流表A的示数的比值变大，故D错误。故选A。7．A【详解】温度升高，红外热敏电阻的阻值越小，所以当温度升高时，R减小，R0与R串联，电路中的电流增大，而R0不变，R0两端电压增大，电压表的示数增大，故A符合题意，BCD不符合题意。故选A。8．B【详解】A．体温越高，R的阻值越小，故A错误；B．体温越高，R的阻值越小，根据串联分压，电阻阻值变小，电阻R的电压变小，而电压表测量的是定值电阻的电压故电压表的示数越大，故B正确；C．体温越低，R的阻值越大，根据串联分压，电阻阻值变大，R两端的电压越大，故C错误；D．体温越低，R的阻值越大，总电阻变大，电流变小，通过的电流越小，故D错误。故选B。9．D【详解】A．电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为0时，仍有电阻，故A错误；B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故B错误；C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故C错误；D．R1与R2的阻值之比为故D正确。故选D。10．D【详解】由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；闭合开关S，当滑动变阻器滑片P向b端移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；滑动变阻器接入电路的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，即电压表示数变小，故D正确，ABC错误。故选D。11．B【详解】当单刀双掷开关S置于位置1时，电压表读数为3V，此时电阻R1与电阻R0接入电路，此时电路中电流为则电源电压为当单刀双掷开关S置于位置2时，此时电阻R2与电阻R0接入电路，则电路中的电流为故电压表示数为由于串联分压，电阻变小，故电压表示数变小，故电压表的示数一定小于3V，故电压表的示数可能为2V，故B正确。故选B。12．C【详解】由图甲知，电阻R0与R串联在电路中，电压表测R0两端的电压；由图乙知，R的阻值随酒精气体浓度的增大而减小。当检测酒精气体浓度增大时，电阻R减小，则电路中的总电阻减小，而电源电压不变，据欧姆定律知，电路中的电流增大，即电流表的示数增大，那么定值电阻R0两端的电压增大，即电压表的示数增大。故ABD不符合题意，C符合题意。故选C。13．D【详解】当开关S断开时，电阻R1、R2、R3串联，电压表测量的是电阻R2两端的电压等于6V，此时电路中的电流为I＝＝＝0.4A则电阻R1两端的电压U1＝IR1＝0.4A×10Ω＝4V此时电阻R3两端的电压U3＝U-4V-6V＝U-10V当开关S闭合时，电阻R1被短路，电压表仍然测量的是电阻R2两端的电压，但是电路的总电阻减小，总电流增大，电压表的示数会增大，因此电压表示数会大于6V，但是电阻R3两端的电压U3也会增大，电源电压不变，当开关S断开时U3＝U-10V而U3增大，所以R2两端的电压应小于10V，故此时电压表的示数会小于10V，综上分析，电压表的示数大于6V小于10V，故ABC不符合题意，D符合题意。故选D。14．变小    变大    亮    【详解】[1][2][3]由电路图知，变阻器与灯串联，电流表测整个电路的电流，电压表测变阻器的两端的电压，当变阻器的滑片向左移动过程中，变阻器接入电路的阻值减小，根据串联电路电压的特点知，整个电路的电阻减小，由可知，电源电压一定，电阻减小，电流增大，即电流表的示数变大；由串联电路分压的规律知，变阻器接入电路的阻值减小，分得的电压变小，灯分得的电压变大，即电压表的示数变小；由可知，灯两端的电压变大，通过灯的电流变大，则灯的实际功率变大，即灯泡的亮度变亮。15．10    40    【详解】[1]由图可知，电路为串联电路，电压表测R1两端电压，当滑动变阻器滑片P位于最左端时，滑动变阻器阻值为0，此时只有R1与R2串联，电压表的示数为6V，此时电路中的电流为I=则电阻R2的阻值为R2==10Ω[2]当电压表示数为3V时，电路中电流为I1=此时R2两端的电压为U2=I1R2=0.3A×10Ω=3VR3两端电压为U3=U-U1-U2=12V-3V-3V=6V此时R3的阻值为R3=20Ω当电压表示数为1.5V时，电路中电流为I2=此时R2两端的电压为U2′=I2R2=0.15A×10Ω=1.5VR3两端电压为U3′=U-U1′-U2′=12V-1.5V-1.5V=9V此时R3的阻值为R3′=60ΩR3接入电路中的阻值变化量为ΔR3= R3′- R3=60Ω-20Ω=40Ω16．2    2.2    10    【详解】[1]热敏电阻温度升高阻值减小，要求环境温度达到或超过40℃时开始报警，电源电压一定，热敏电阻阻值减小，在串联电路中分压减小，输出电压达到或超过8V时，便触发报警器报警，所以需要把热敏电阻放在2处。[2]40℃热敏电阻阻值1.1kΩ，电源电压12V，定值电阻分压8V，则热敏电阻分压4V，故定值电阻阻值为热敏电阻两倍，即2.2kΩ。 [3]若将虚线框内两元件对调，热敏电阻分压8V，定值电阻分压4V，定值电阻2.2 kΩ，根据串联分压规律，热敏电阻4.4 kΩ，由表格，温度10℃，则报警器报警的最高温度为10℃。17．增大    电压    【详解】[1]如图可知，当压力增大时，滑片P向下移动，则接入电路的阻值增大。[2]当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。18．10Ω    3V    5Ω    【详解】[1][2][3]由电路图可知，两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图可知，最大电流I大=0.6A，根据欧姆定律可知，电源电压为①当滑动变阻器接入的阻值最大时，电路中的电流最小，由图可知，最小电流为I小=0.2A，此时滑动变阻器两端电压为2V，则滑动变阻器最大阻值为根据串联电路电压特点可知，电压电压为②由①②可得，19．(1) 2.6V；(2) 2.5Ω【详解】解：(1)由图示电路图所示可知，当开关S、S1都闭合时，只有R2接入电路，此时电压表测电源电压，则电源电压U=2.6V。(2)当开关S闭合、S1断开时，R1、R2串联，电压表测R2两端的电压U2，此时电路电流电阻R2的阻值答：(1)电源电压2.6V；(2)电阻R2的阻值2.5Ω。20．（1）5Ω；（2）10Ω；（3）0.3A，1.5V【详解】解：（1） 如图，两电阻串联，电压表测滑动变阻器两端电压，电流表测电路中电流。当滑动变阻器滑片置于a端时，滑动变阻器接入电路的阻值为0，由图乙知电流表示数为0.6A，R1的电阻为（2） 当滑动变阻器滑片置于b端时，由图乙知电压表示数为2V，电流表示数为0.2A，滑动变阻器的最大电阻（3） 当滑动变阻器滑片置于中点时，滑动变阻器接入电路的阻值为最大值的一半，电路的总电阻为电流表示数为电压表示数为答：（1）R1的电阻为5Ω； （2）滑动变阻器的最大电阻为10Ω；（3）当滑动变阻器滑片置于中点时，电压表示数为0.3A，电流表示数1.5V。21．(1) 9V；(2) 10Ω， 12V；(3) 5Ω【详解】解：(1)只闭合S3，且变阻器的滑片P在变阻器正中点时，由知道，R2两端的电压(2)只闭合S2时，R1与灯泡L串联，电流表测电路中的电流，由于串联电路中的总电阻等于各分电阻之和，由欧姆定律知道，电源的电压U=I1（R1+RL）=0.4A×（20Ω+RL）①只闭合S3，且变阻器的滑片P在正中点时，灯泡L与滑动变阻器最大阻值的一半串联，电流表测电路中的电流，电源的电压②由于电源的电压不变，所以解得小灯泡L的电阻RL=10Ω，电源电压U=0.4A×（20Ω+RL）=0.4A×（20Ω+10Ω）=12V(3)闭合S1、S2、S3时，R1与R2并联，电流表测干路电流，此时通过电阻R1的电流为因为电流表选用0～3A量程，则电流表示数最大为3A时，滑动变阻器接入电路中的电阻最小，此时通过滑动变阻器的电流为I2′=Imax-I1=3A-0.6A=2.4A滑动变阻器接入电路中的最小阻值答：(1)只闭合S3，且变阻器的滑片P在变阻器正中点时，R2两端的电压为9V；(2)小灯泡L的电阻是10Ω，电源电压为12V；(3)当三个开关都闭合时，电流表换用0～3A的量程，为保证电路安全，变阻器R2接入电路的最小值为5Ω。
