初中物理人教版九年级全册第十七章 欧姆定律综合与测试同步测试题

这是一份初中物理人教版九年级全册第十七章 欧姆定律综合与测试同步测试题，共15页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

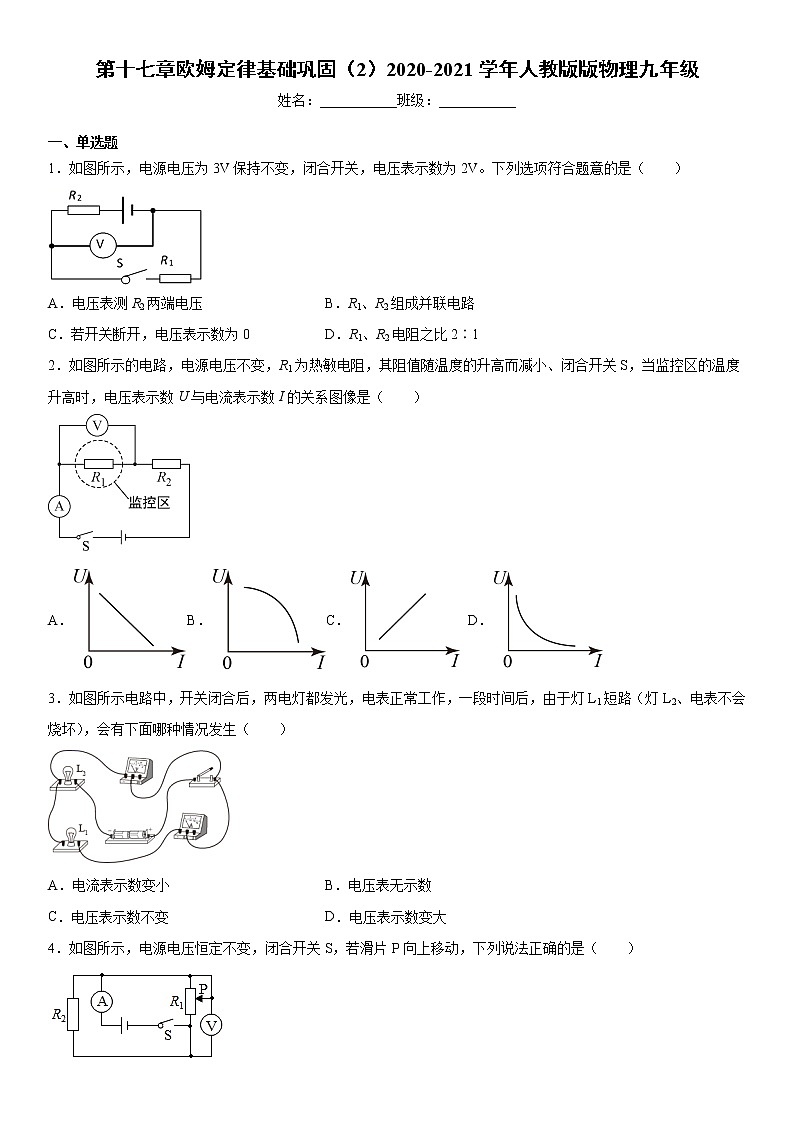

一、单选题
1．如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V。下列选项符合题意的是（ ）
A．电压表测R2两端电压B．R1、R2组成并联电路
C．若开关断开，电压表示数为0D．R1、R2电阻之比2∶1
2．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小、闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（ ）
A．B．C．D．
3．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（ ）
A．电流表示数变小B．电压表无示数
C．电压表示数不变D．电压表示数变大
4．如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数不变
D．电流表示数变大，电压表示数不变

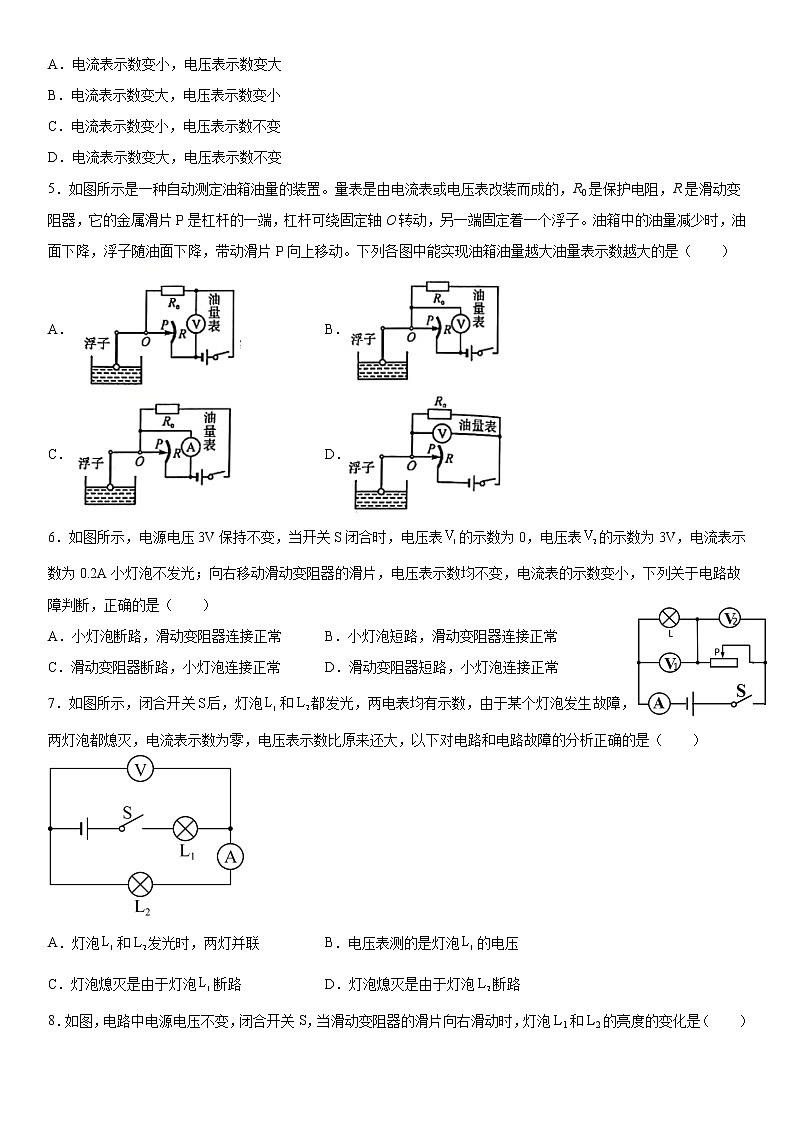

5．如图所示是一种自动测定油箱油量的装置。量表是由电流表或电压表改装而成的，R0是保护电阻，R是滑动变阻器，它的金属滑片P是杠杆的一端，杠杆可绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随油面下降，带动滑片P向上移动。下列各图中能实现油箱油量越大油量表示数越大的是（ ）
A．B．
C．D．
6．如图所示，电源电压3V保持不变，当开关S闭合时，电压表的示数为0，电压表的示数为3V，电流表示数为0.2A小灯泡不发光；向右移动滑动变阻器的滑片，电压表示数均不变，电流表的示数变小，下列关于电路故障判断，正确的是（ ）
A．小灯泡断路，滑动变阻器连接正常B．小灯泡短路，滑动变阻器连接正常
C．滑动变阻器断路，小灯泡连接正常D．滑动变阻器短路，小灯泡连接正常
7．如图所示，闭合开关后，灯泡和都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（ ）
A．灯泡和发光时，两灯并联B．电压表测的是灯泡的电压
C．灯泡熄灭是由于灯泡断路D．灯泡熄灭是由于灯泡断路
8．如图，电路中电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（ ）
A．L1、L2都变亮B．L1、L2都变暗
C．L1变亮，L2变暗D．L1变亮，L2的亮度不变

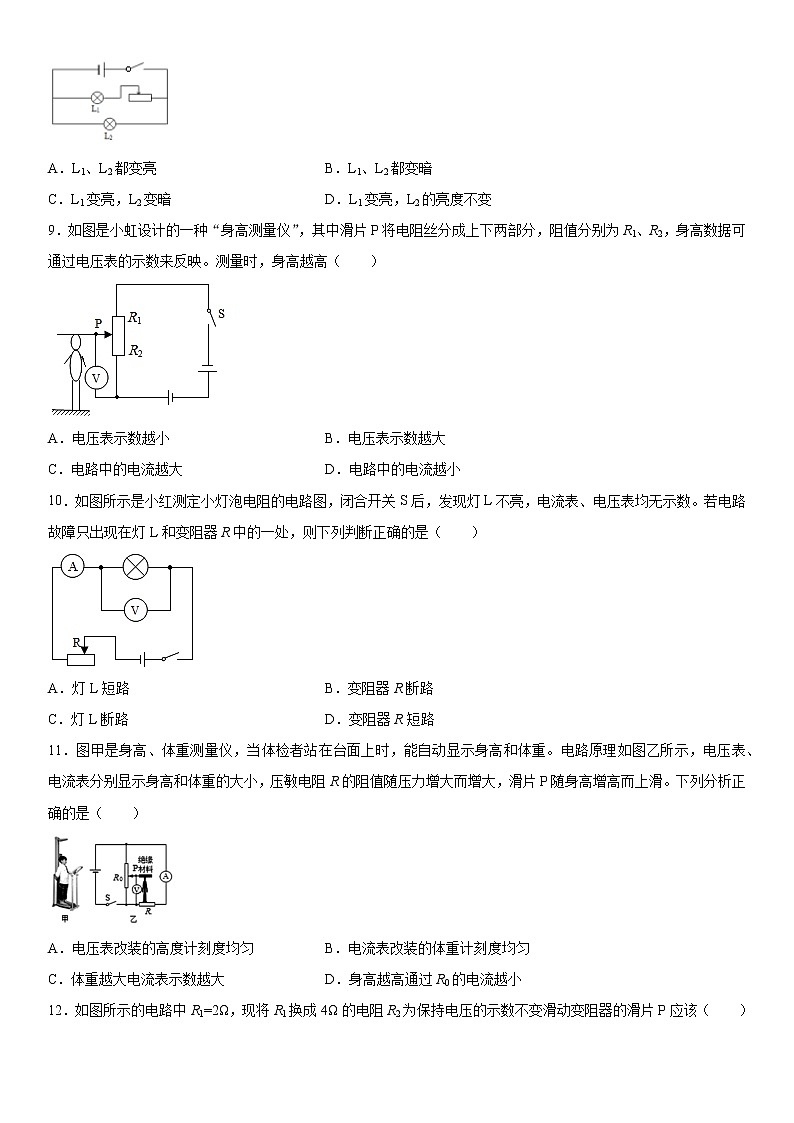

9．如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）
A．电压表示数越小B．电压表示数越大
C．电路中的电流越大D．电路中的电流越小
10．如图所示是小红测定小灯泡电阻的电路图，闭合开关S后，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路B．变阻器R断路
C．灯L断路D．变阻器R短路
11．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（ ）
A．电压表改装的高度计刻度均匀B．电流表改装的体重计刻度均匀
C．体重越大电流表示数越大D．身高越高通过R0的电流越小
12．如图所示的电路中R1=2Ω，现将R1换成4Ω的电阻R2为保持电压的示数不变滑动变阻器的滑片P应该（ ）
A．向a端滑动B．向b端滑动
C．保持原位不动D．不可能使电压表示数不变
13．如图 （a）所示的电路，电源电压保持不变，闭合开关S。调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图（b）所示。则下列选项正确的是（ ）
A．电源电压为6V
B．图b乙是R1的“U-I”图像
C．R1的阻值为15Ω
D．滑动变阻器最大电阻为20Ω
14．如图所示，甲、乙位置为电压表或电流表，电源电压保持不变。开关S1、S2闭合后，灯L1、L2都能发光，甲、乙两块表的示数之比是2：3。现将开关S1、S2断开，甲、乙位置更换不同的电表后，且仅闭合开关S1，灯L1、L2仍能发光，则此时甲、乙两表的示数之比为（不计温度对灯丝的影响）（ ）
A．3：1B．3：2C．2：3D．2：1
二、填空题
15．如图甲所示的电路中，闭合开关后，电压表V1、V2的示数如图乙、丙所示，则电压表V的示数是_____V，此时小灯泡L1、L2的阻值之比是______。
16．如图所示的电路中，电源电压恒定不变，已知R1=3R2。当S1闭合，S2断开时，电压表示数为3V，电流表示数为0.4A，电阻R1为___________Ω；当S1断开，S2闭合时，电流表示数为___________A。
17．如图所示，甲为小明自制的一个模拟调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将______（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。现有电压为9V的电源，将一个标有“6V、3W”字样的小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中______（选填“串联”或“并联”）一个阻值______Ω的电阻。
18．如图所示，电源电压不变，在a、b间接一个"3V 1W"的小灯泡L1，调节变阻器的滑片至图示位置时。小灯泡L1正常发光，此时变阻器连入电路中的电阻值为R0，若在a、b间换接一个"3V 2W"的小灯泡L2，欲使其正常发光，滑片P应向________（左/右）端移动，当小灯泡L2正常发光时，变阻器接入电路中的电阻值为________（结果用R0表示）．
19．如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P在某两点之间移动的过程中，电流表示数变化范围为0.2～0.8A，，电压表示数变化范为0-3V，则该过程中滑动变阻器R1接入电路的最大阻值为______Ω，电源电压为______V，电阻R2的阻值为______Ω。
三、计算题
20．如图所示，，闭合开关，电压表的示数为，电流表的示数为。求：
(1)通过电阻的电流；
(2)电阻的阻值。
21．如图电路中，电源电压为12伏保持不变。R1的阻值为30欧。闭合电键S后，电流表示数为1.0A。
(1)求通过R1的电流I1?
(2)求电阻R2的阻值?
22．如图甲，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P在a端时电压表示数为8V，电流表示数为0.2A；当滑动变阻器的滑片P在b端时电流表示数为0.6A。
求：(1)滑动变阻器的最大阻值R2；
(2)定值电阻R1的阻值和电源电压U；
(3)在乙图中画出滑动变阻器的滑片P从a端滑到b端的整个过程中，两电表示数变化关系的图象。
参考答案
1．D
【详解】
ABD．由图知，开关闭合后，电阻R1、R2串联，电压表并联在R1两端的电压，测量电阻R1两端的电压，其大小U1=2V；电阻R2两端的电压
U2=U-U1=3V-2V=1V
因为两电阻串联，所以由欧姆定律可知
R1∶R2=∶=U1∶U2=2V∶1V=2∶1
故D符合题意，AB不符合题意；
C．若开关断开，电压表通过电阻R2接在电源上，测量电源电压，示数不为0，故C不符合题意。
故选D。
2．A
【详解】
图可知R1和R2串联，设电路中电流为I，电压表示数为U，电源电压为U总，则电压表示数可表示为
U=U总-IR2
故U与电流表示数I的关系图像为斜率为负值的直线，故BCD不符合题意，A符合题意。
故选A。
3．B
【详解】
分析电路，灯L1、L2串联接入电路，电流表测该电路电流，电压表测L1两端电压。灯L1短路，电路中只有L2接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯L1短路，电压表也被短路，故电压表示数为零。故A、C、D错误；B正确。
故选B。
4．C
【详解】
由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表测干路电流。因电源电压恒定不变，所以，滑片移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，R2支路的电流不变；若滑片P向上移动，R1接入电路中的电阻变大，由I=可知，R1支路的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小。故C正确，ABD错误。
故选C。
5．D
【详解】
A．图中电压表测量电源电压，当滑动变阻器滑片移动式，电压表示数不变，即油箱油量越大油量表示数不变，故A不符合题意；
B．图中保护电阻R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当油箱中油面上升时，滑片下移，滑动变阻器接入电路的阻值减小，根据串联电路分压规律可知，此时滑动变阻器分得减压减小，则电压表示数减小。即油箱油量越大油量表示数越小，故B不符合题意；
C．图中电流表与滑动变阻器并联，滑动变阻器被短路，当油量变化时，油量表示数不变，故C不符合题意；
D．图中保护电阻R0与滑动变阻器串联，电压表测量保护电阻R0两端的电压，当油箱中油面上升时，滑片下移，滑动变阻器接入电路的阻值减小，根据串联电路分压规律可知，此时滑动变阻器分得减压降低，保护电阻R0两端的电压升高，则电压表示数变大。即油箱油量越大油量表示数越大，故D符合题意。
故选D。
6．B
【详解】
A．若小灯泡断路，滑动变阻器连接正常，电压表串联接入电路中，电压表电阻过大，电流表的示数接近为0，移动滑片电流表无反应，故A错误；
B．若小灯泡短路，滑动变阻器连接正常，电路是只有发动变阻器的简单电路。电压表V1被短路示数为0，滑动变阻器两端电压等于电源电压3V不变，如果向右移动滑动变阻器的滑片，滑动变阻器接入电路中的阻值变大，电路中的电流将变小，故B正确；
CD．如果滑动变阻器断路或短路，无论如何移动滑动变阻器的滑片电流表的示数都不会改变，故CD错误。
故选B。
7．D
【详解】
A．当电压表去掉，电流表当成一根导线，那么此时两灯泡是串联的，故A错误；
B．用去源法可以判断电压表测量的是灯泡L2的电压，故B错误；
CD．灯泡熄灭，从电流表没有示数，可知，是灯泡断路，从电压表有示数，说明有电流通过电压表，那么只能是电压表所测量的灯泡L2断路，故C错误，D正确。
故选D。
8．D
【详解】
由电路图知，灯L1与滑动变阻器串联后再与L2并联，那么滑动变阻器向右滑动时，变阻器接入电路的阻值变小，L1这一支路的总阻值变小，而电源电压保持不变，据欧姆定律知，通过电路的电流变大，则L1会变亮，但不会影响到L2的工作，所以L2的亮度不变，故ABC不符合题意，D符合题意。
故选D。
9．B
【详解】
如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B符合题意，ACD不符合题意。
故选B。
10．B
【详解】
A．当灯L短路时，灯不亮，电压表无示数，电流表有示数，故A错误；
B．当变阻器R断路时，不能形成闭合回路，电路中无电流灯L不亮，电流表、电压表均无示数，故B正确；
C．灯L断路时，灯不亮，电压表串联在电路中，电流表无示数，电压表有示数，故C错误；
D．变阻器R短路时，灯L亮，电流表、电压表均有示数，故D错误。
故选B。
11．A
【详解】
AD．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=可知，通过R0的电流不变，当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR0可知，电压表的示数和电阻R0成正比，电压表改装的高度计刻度均匀，故A正确，D错误。
BC．电流表测压敏电阻R支路的电流，人的重力增大，人对压敏电阻的压力增大，压敏电阻的阻值增大，由I=可知，通过它的电流变小，电流表的示数变小，电流表改装的体重计示数变小，故BC错误；
故选A。
12．B
【详解】
当R1换成R2时，有
R1
