河南省新郑市2021-2022学年高二上学期第一次阶段性检测物理试题

这是一份河南省新郑市2021-2022学年高二上学期第一次阶段性检测物理试题，共9页。试卷主要包含了1V，不需要估读到0， 如图所示是电饭煲的电路图等内容，欢迎下载使用。

注意事项:
1.答卷前，考生务必将自己的姓名，准考证号填写在本试题相应的位置。
2.全部答案在答题卡上完成，答在本试题上无效。
3.回答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干浄后，再选涂其他答案标号。回答非选择题时，将答案用0.5mm黑色笔迹签字笔写在答题卡
4.考试结束后，将本试题和答题卡一并交回。
一、选择题（本题共10小题，每小题5分，共50分。在每小题给出的四个选项中，第1～6题只有—项是符合题目要求，第7～10题有多个选项符合题目要求，全部选对得5分，选对但不全的得3分，有选错的得0分。）
1. 下列有关物理概念、物理公式的说法中正确的是（ ）
A. 电阻的定义式有两个，分别是、
B. 任何类型的电路电功率都可以用P=UI来计算，对纯电阻电路电功率也可以用P=I2R来计算
C. 由可知C∝Q、
D. 由U=Ed可知匀强电场两点间的电压与电场强度成正比，与两点间的距离成正比
【答案】B
2. a、b、c三种元件的伏安特性曲线如图所示，下列说法正确的是（ ）
A. b代表是定值电阻，图像的斜率等于电阻
B. a、b、c三种元件都是线性元件
C. a代表某些半导体元件，随着电压、电流的升高，电阻减小
D. 三种图像交点表示电压、电流相等，电阻不相等
【答案】C

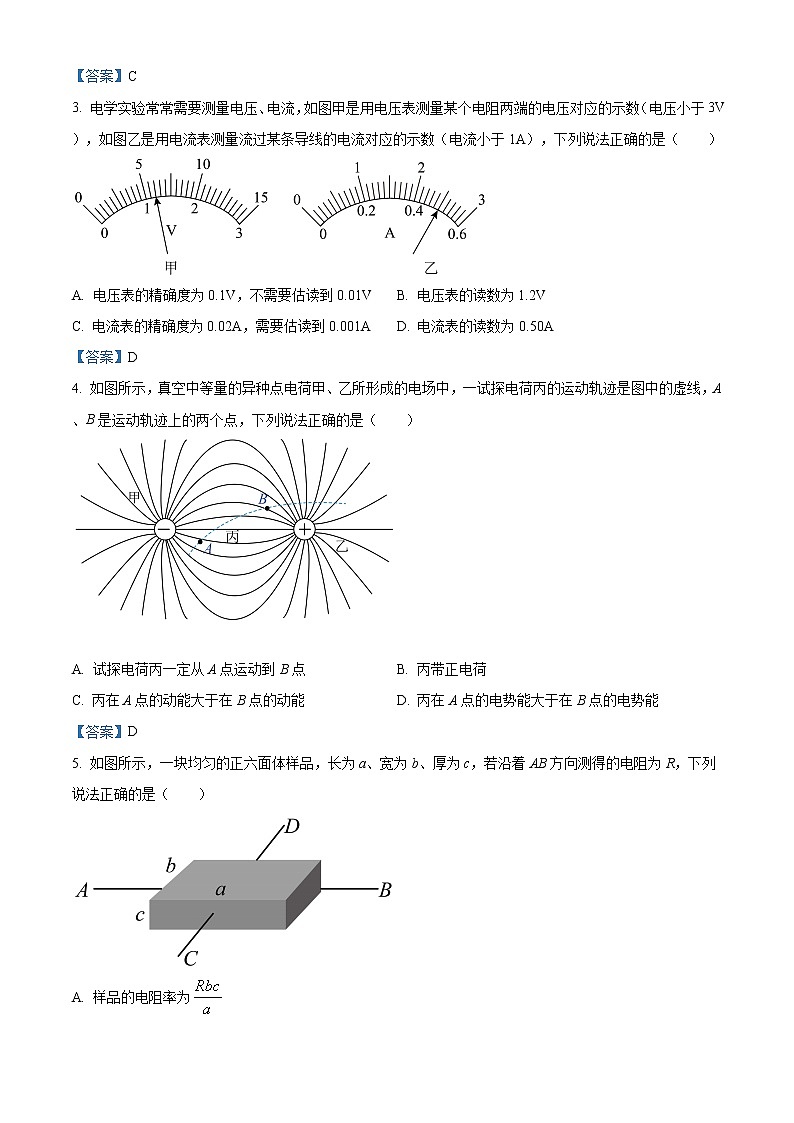

3. 电学实验常常需要测量电压、电流，如图甲是用电压表测量某个电阻两端的电压对应的示数（电压小于3V），如图乙是用电流表测量流过某条导线的电流对应的示数（电流小于1A），下列说法正确的是（ ）
A. 电压表的精确度为0.1V，不需要估读到0.01VB. 电压表的读数为1.2V
C. 电流表的精确度为0.02A，需要估读到0.001AD. 电流表的读数为0.50A
【答案】D
4. 如图所示，真空中等量的异种点电荷甲、乙所形成的电场中，一试探电荷丙的运动轨迹是图中的虚线，A、B是运动轨迹上的两个点，下列说法正确的是（ ）
A. 试探电荷丙一定从A点运动到B点B. 丙带正电荷
C. 丙在A点的动能大于在B点的动能D. 丙在A点的电势能大于在B点的电势能
【答案】D
5. 如图所示，一块均匀的正六面体样品，长为a、宽为b、厚为c，若沿着AB方向测得的电阻为R，下列说法正确的是（ ）
A. 样品的电阻率为
B. 沿CD方向的电阻为
C. 若a=b，增加厚度c，则沿着AB方向的电阻不变
D. 若a=b，减小厚度c，则沿着CD方向的电阻不变
【答案】A
6. 如图甲所示，在x轴上固定两个电量分别为+2q、-q的点电荷，其中负电荷固定在坐标原点，两电荷的间距为L；如图乙所示是两电荷所形成的电场的电势在x轴上的分布图像，规定无限远处电势为0，则x轴上电势最高为的点距离坐标原点的距离为（ ）
A. LB. C. D. 2L
【答案】C
7. 如图所示的电源是“恒流源”，合上开关S，电源输出的电流I始终保持不变，R1、R2是定值电阻，当电阻箱的接入阻值R0变小，下列说法正确的是（ ）
A. R2两端的电压增大B. 流过R1的电流增大
C. 电阻箱两端的电压减小D. 电阻箱的接入阻值R0的功率一定减小
【答案】BC
8. 如图所示，在光滑绝缘水平面上，半径为r的圆的圆心在O点，其外切正三角形ABC与圆相切于a、b、c三点，在a、b、c三点分别固定电荷量均为-Q的点电荷，k为静电力常量，规定O点的电势为0，下列说法正确的是（ ）
A. A点的电场强度大小为，方向由A指向O
B. 将试探电荷+q放在O点，它将静止不动
C. A点的电势为负值
D. 将一带负电的试探电荷从B点移到O点，再从O点移到C点，电势能先增加后减小
【答案】BD
9. 如图所示是电饭煲的电路图。S1是一个限温开关，手动闭合，当此开关的温度达到居里点（103°C）时会自动断开。S2是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开。红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯。阻流电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻均不计，下列说法正确的是（ ）
A. 加热状态下，限流电阻R2的电流为0.44A
B. 保温状态下，限流电阻R1的电压约为201.7V
C. 保温状态下，限流电阻R1与限流电阻R2的电流之比约为22
D. 加热和保温两种状态下，加热电阻R3消耗的功率之比约为72
【答案】AB
10. 如图所示，带电粒子（不考虑重力）在辐射状电场中做匀速圆周运动。粒子所在轨道对应电场强度的大小为E，下列说法正确的是（ ）
A. 若粒子的带电量为q、轨道半径为r，运行的线速度为v，则粒子的质量为
B. 若粒子的比荷为k，运行的线速度为v，则匀速圆周运动的周期为
C. 若粒子的带电量为q、轨道半径为r，则粒子的动能为Eqr
D. 若粒子的动能为Ek，带电量为q，匀速圆周运动的周期为T，则粒子的线速度为
【答案】BD
二、非选择题:本题共6小题，共60分。
11. 如图所示，带电平行板电容器与验电器相连构成静电计，来探讨电容器的电容的决定因素，同时可以分析带电平行板间的场强与电压，规定大地的电势为0，静电计的带电量不变，回答下列问题：
（1）移动金属板A，其电势___________改变（填“会”、“不会”）
（2）当静电计的指针的偏角变大，B、A两极板间的电压___________（填“变大”、“变小”）。
（3）移动金属板A向金属板B靠近，两极板的正对面积不变，电容器的电容___________（填“增大”、“减小”、“不变”），两极板间的电场强度___________（填“增大”、“减小”、“不变”）。
【答案】 ①. 不会 ②. 变大 ③. 增大 ④. 不变
12. 物理学习小组用电压表、电流表及滑动变阻器等实验器材测量一节干电池的电动势和内阻，已知电流表的内阻为r0，回答下列问题：
（1）设计合理的电路，并将实验原理电路图画在下面的方框内_________：
（2）调节滑动变阻器，读出多组电流表和电压表示数，记录在表格中，并以电流表的示数I为横轴，以电压表的示数U为纵轴建立坐标系，描点作出U-I图像，若图像的斜率的绝对值为k，且图像经过（a、b）点，则电源的内阻r=____________，电动势E=____________。
（3）实验结束后，把此节干电池与阻值为R的定值电阻连接，在第（2）问的U-I图像中做出此定值电阻的U-I图像，则两种U-I图像的交点的横坐标为____________（用a、b、k、R表示）
【答案】 ①. ②. k-r0 ③. b+ak ④.
13. 如图所示，质量相等带等量异种电荷的小球a、b，用长为L的轻质绝缘的细线相连，并用轻质绝缘的细线悬挂在天花板的O点，系统处于静止状态时，a、b之间的拉力大小为T1；在a、b所在的空间加上水平方向的匀强电场，系统再次平衡时，a、b之间的连线与竖直方向的夹角为60°，O、a之间的拉力大小为T2，（T2>2T1）静电引力常量为k，重力加速度为g，求:
（1）小球的质量、电量；
（2）所加匀强电场的场强大小，再次平衡时a、b之间的拉力大小。
【答案】（1），；（2），
14. 如图所示，电源电动势为E=16V，内阻为r=2Ω，定值电阻R1=1Ω，定值电阻R2=2Ω，R为滑动变阻器，电动机的额定电压（正常工作电压）UM=6V，额定功率PM=3W，线圈的电阻RM=2Ω，求：
（1）开关S1闭合，开关S2断开，当滑动变阻器的接入阻值为多少，滑动变阻器的功率最大，这个最大值为多少？
（2）开关S1、S2均闭合，当滑动变阻器接入阻值为多少时，电动机能正常工作；并求电动机正常工作时的热功率与滑动变阻器的热功率之比为多少。
【答案】（1）3Ω、；（2）2.8Ω、
15. 如图所示电路中，电源电动势E=8V，内阻r=1Ω，定值电阻R1（未知），R4=3Ω，R2=6Ω，电容器的电容C=4×10-5F，电流表A是理想电流表，闭合开关S，当电阻箱R3的接入阻值为2Ω时，电容器的带电量Q1=2.4×10-4C，求：
(1)R1的阻值；
(2)把电流表A换成理想电压表V，闭合开关S，当电压表V的示数为0，则电阻箱R3的接入阻值为多少？
【答案】(1)2Ω；(2)1Ω
16. 如图所示的平面直角坐标系xOy，在直线x=x0和直线x=2x0之间存在与直线x=2x0的夹角为60°的匀强电场I，在y轴和直线x=x0之间存在沿y轴负方向的匀强电场Ⅱ，一比荷为k的带正电粒子，从直线x=2x0上的A点从静止开始进入匀强电场I做直线加速运动，经过直线x=x0上的B点（图中未画出）以速度v0进入匀强电场Ⅱ做匀变速曲线运动，最后粒子垂直打在y轴上的C点（图中未画出），不计粒子的重力。求：
(1)A、C两点的电势差；
(2)匀强电场Ⅰ、匀强电场Ⅱ的电场强度之比；
(3)A、C两点间的距离。
【答案】(1)；(2)1：1；(3)
