初中物理苏科版九年级全册家庭电路与安全用电精练

这是一份初中物理苏科版九年级全册家庭电路与安全用电精练，共3页。试卷主要包含了如图所示，图甲中鸟A提示鸟B等内容，欢迎下载使用。

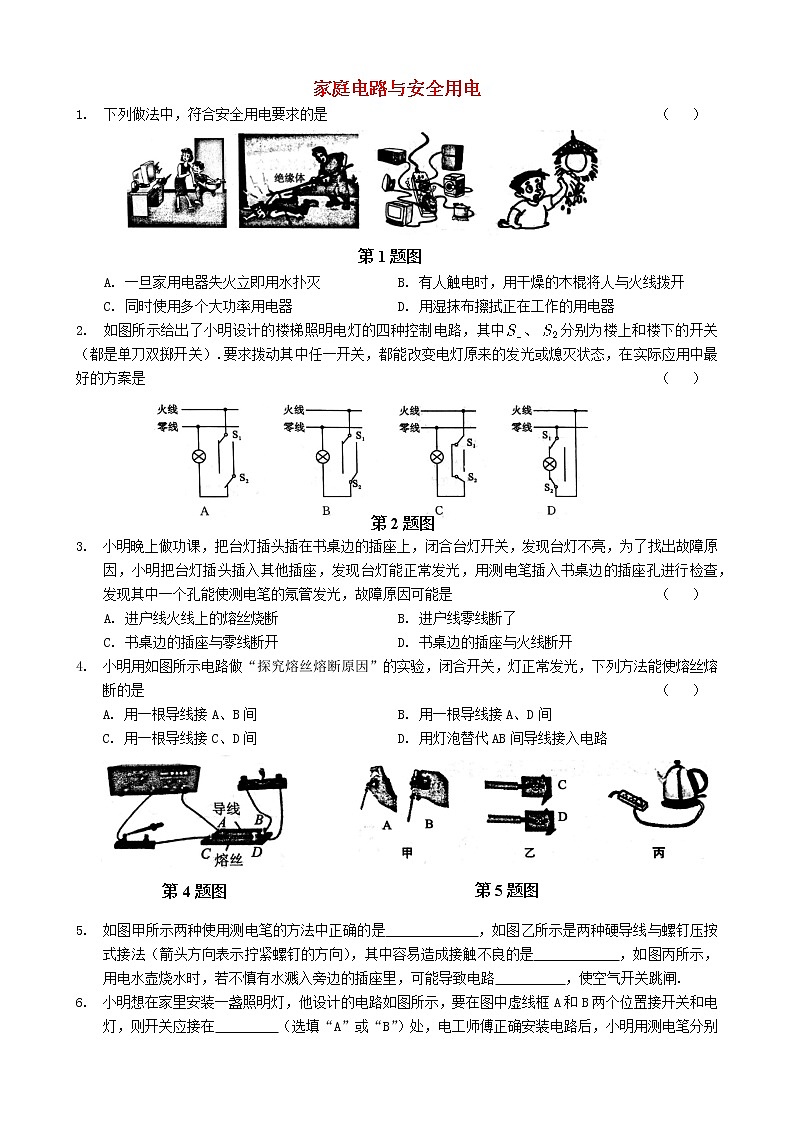

家庭电路与安全用电1. 下列做法中，符合安全用电要求的是   （   ）      A. 一旦家用电器失火立即用水扑灭 B. 有人触电时，用干燥的木棍将人与火线拨开 C. 同时使用多个大功率用电器 D. 用湿抹布擦拭正在工作的用电器2. 如图所示给出了小明设计的楼梯照明电灯的四种控制电路，其中分别为楼上和楼下的开关（都是单刀双掷开关）.要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态，在实际应用中最好的方案是                                                        （   ）     3. 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是                            （   ） A. 进户线火线上的熔丝烧断 B. 进户线零线断了 C. 书桌边的插座与零线断开 D. 书桌边的插座与火线断开4. 小明用如图所示电路做“探究熔丝熔断原因”的实验，闭合开关，灯正常发光，下列方法能使熔丝熔断的是                                                        （   ） A. 用一根导线接A、B间  B. 用一根导线接A、D间 C. 用一根导线接C、D间  D. 用灯泡替代AB间导线接入电路      5. 如图甲所示两种使用测电笔的方法中正确的是             ，如图乙所示是两种硬导线与螺钉压按式接法（箭头方向表示拧紧螺钉的方向），其中容易造成接触不良的是            ，如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路          ，使空气开关跳闸.6. 小明想在家里安装一盏照明灯，他设计的电路如图所示，要在图中虚线框A和B两个位置接开关和电灯，则开关应接在         （选填“A”或“B”）处，电工师傅正确安装电路后，小明用测电笔分别测试插座的左右两孔，测电笔测       孔时会发光.      7. 如图是安装了漏电保护器的家庭电路，当漏电保护器检测到通过图中         （选填“A、B”或“A、C”）两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用，当家电维修人员在图中C处不慎触电时，漏电保护器         （选填“会”或“不会”）切断电路，若人体电阻为10，触电时通过人体的电流为          mA.8. 白炽灯的灯丝电阻随温度的升高而变大，因此灯丝常会在           （选填“开灯瞬间”或“长时间开灯”）时烧断，电路烧断不一定总是有害的，实际生活中人们利用烧断现象制造出了          .9. 如图所示，图甲中鸟A提示鸟B：“快飞，你会触电的！”，鸟B说：“你为什么不会触电？”，鸟A回答说：“                                   ”，鸟B由于怕触电，飞到了图乙中的位置，此时鸟B将                  （选填“会触电”或“不会触电”）.       10. 如图甲所示是小明常用的一个插线板，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.       （1）在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通； （2）若指示灯规格为“2V  20mA”，则指示灯的保护电阻应为           Ω时指示灯才能正常工作.    家庭电路与安全用电参考答案1——4 BBCB5. A  D  短路6. B  右7. A、B  会  228. 开灯瞬间  熔丝9. 我的两个爪子之间的电压很小  会触电10. （1）如图所示 （2）10900
