人教版九年级全册第1节 电压课时练习

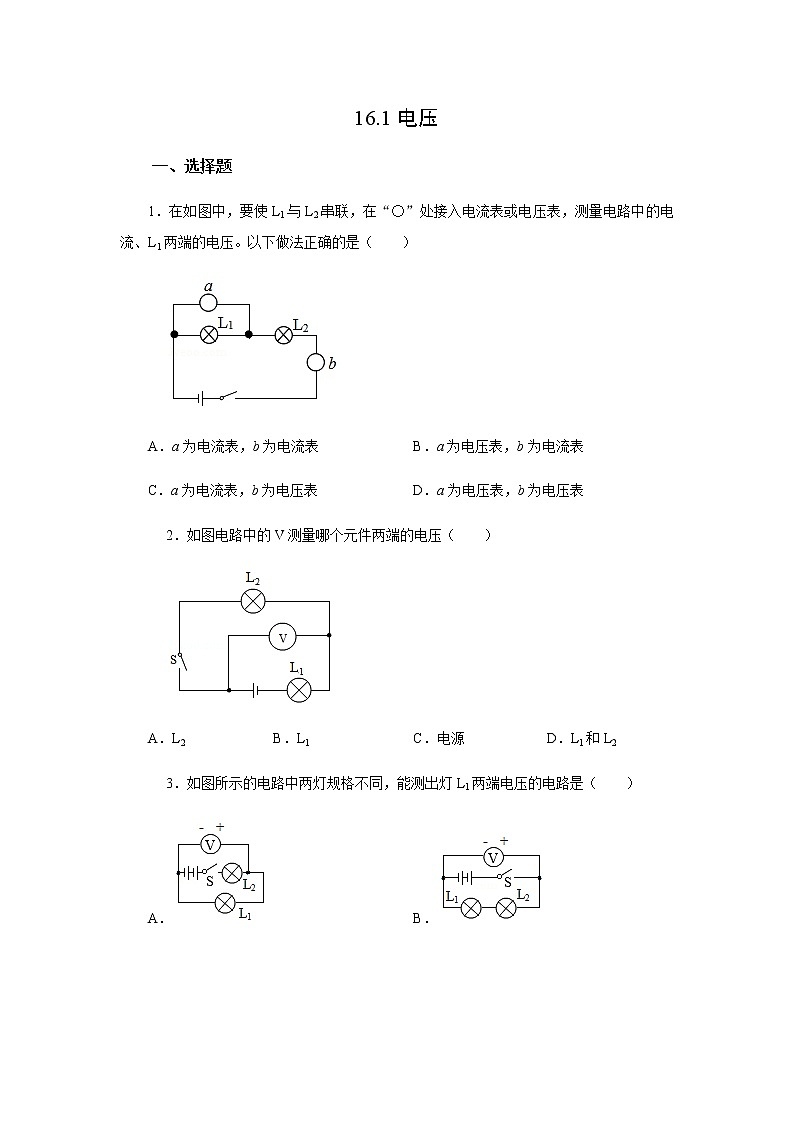

16.1电压

一、选择题

1．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）

A．a为电流表，b为电流表 B．a为电压表，b为电流表

C．a为电流表，b为电压表 D．a为电压表，b为电压表

2．如图电路中的V测量哪个元件两端的电压（　　）

A．L2 B．L1 C．电源 D．L1和L2

3．如图所示的电路中两灯规格不同，能测出灯L1两端电压的电路是（　　）

A． B．

C． D．

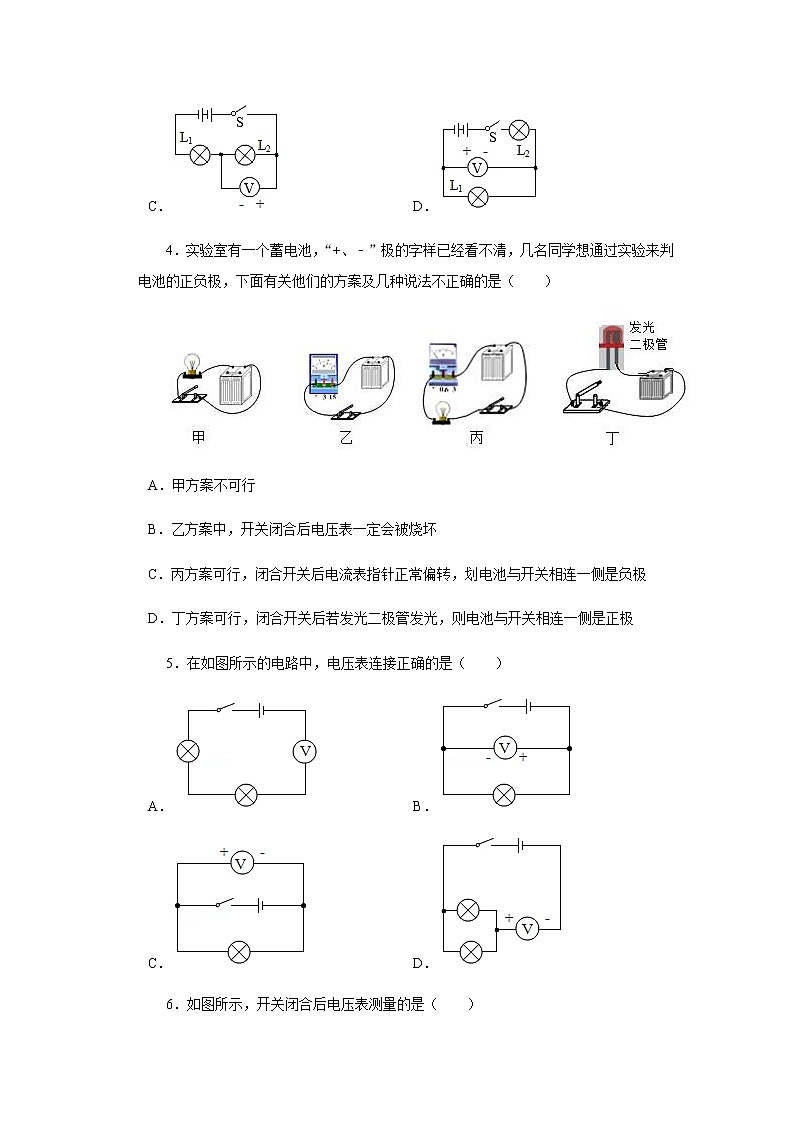

4．实验室有一个蓄电池，“+、﹣”极的字样已经看不清，几名同学想通过实验来判电池的正负极，下面有关他们的方案及几种说法不正确的是（　　）

A．甲方案不可行

B．乙方案中，开关闭合后电压表一定会被烧坏

C．丙方案可行，闭合开关后电流表指针正常偏转，划电池与开关相连一侧是负极

D．丁方案可行，闭合开关后若发光二极管发光，则电池与开关相连一侧是正极

5．在如图所示的电路中，电压表连接正确的是（　　）

A． B．

C． D．

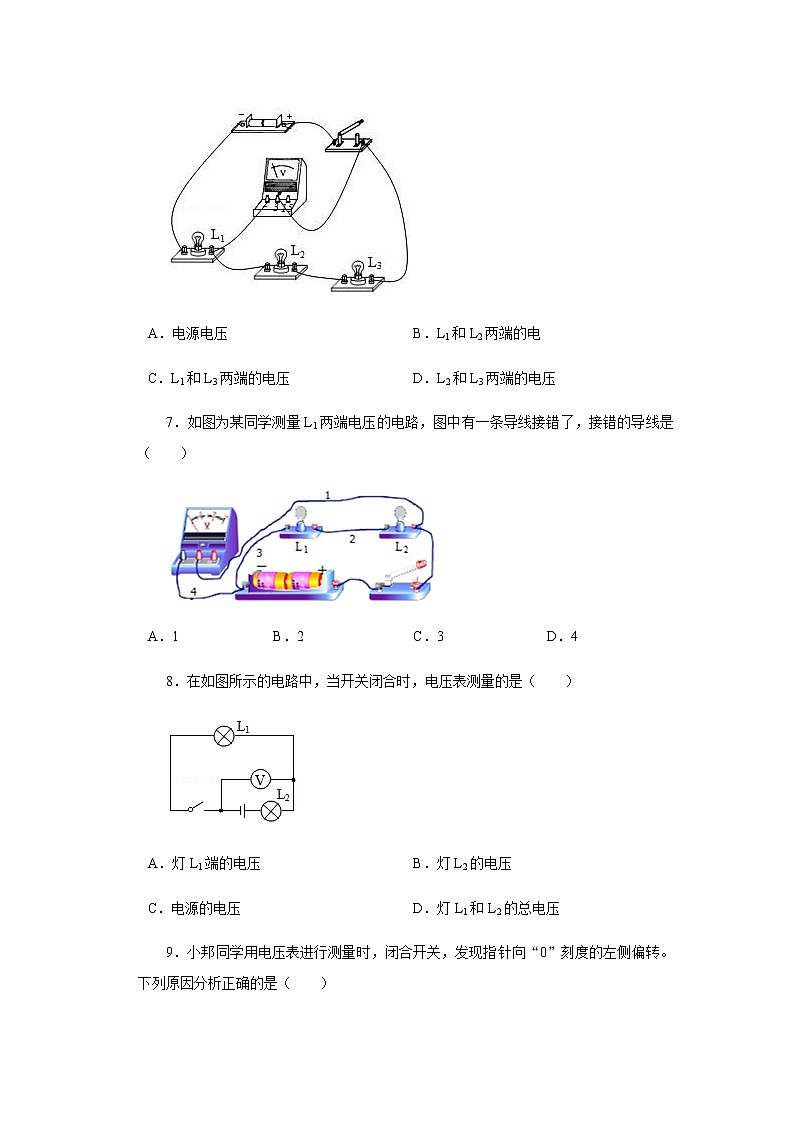

6．如图所示，开关闭合后电压表测量的是（　　）

A．电源电压 B．L1和L2两端的电

C．L1和L3两端的电压 D．L2和L3两端的电压

7．如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是（　　）

​

A．1 B．2 C．3 D．4

8．在如图所示的电路中，当开关闭合时，电压表测量的是（　　）

A．灯L1端的电压 B．灯L2的电压

C．电源的电压 D．灯L1和L2的总电压

9．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（　　）

A．“+”、“﹣”接线柱接反了

B．被测电压超过电压表量程

C．实验前指针没有对准零刻度线

D．没有估测待测电压的大小

10．在图的电路中，能正确测出灯L1两端电压的是（　　）

A． B．

C． D．

11．关于电压表与电流表的使用，以下观点错误的是（　　）

A．不能事先估计被测电流或电压时，都应进行“试触”

B．接线时，必须让电流从“+”接线柱流入，从“﹣”接线柱流出

C．两表都不能直接连到电源两端

D．电流表与被测用电器串联，电压表则应与之并联

12．如图所示，①、②是测量电压或电流的仪表；当S闭合后，为了使小灯泡都能发光。则（　　）

A．①是电流表、②是电压表 B．①是电压表、②是电流表

C．①是电流表、②是电流表 D．①是电压表、②是电压表

13．如图所示的电路中，下列说法正确的是（　　）

A．灯L1与灯L2串联，电压表测灯L1两端的电压

B．灯L1与灯L2并联，电压表测灯L1两端的电压

C．灯L1与灯L2串联，电压表测灯L2两端的电压

D．灯L1与灯L2并联，电压表测灯L2两端的电压

二、综合题

14．某同学在用实验室常用的电压表测一节干电池的电压时，记录的数据是7.5V，他出现错误的原因是　    　，实际电压应是　   　。

15．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是　    　。再测电源电压时，只将电压表接B的一端改接C，这种接法　     　（正确/不正确），理由是　      　。

16．如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表。

参考答案与解析

1．【答案】B

【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。

故选：B。

2．【答案】A

【解析】由图可知，电路中只有一条电流的路径，两灯泡串联，电压表V并联在L2的两端，则测量的是L2两端的电压。

故选：A。

3．【答案】A

【解析】A.在图所示电路中，电压表并联在灯L1两端，测灯L1两端电压，故A符合题意；B.在图所示电路中，开关闭合后，电压表并联在灯L1、L2串联电路两端，电压表测两灯的串联总电压，故B不符合题意；C.在图所示电路中，电压表与灯L2并联，电压表测灯L2两端电压，故C不符合题意；D.电压表测灯L1两端电压，但电压表的正负接线柱连接错误，故D不符合题意。

故选：A。

4．【答案】B

【解析】A.闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源正负极。故A说法正确；

B.在不超过电压表量程的条件下，电压表可以直接接在电源两极上，图中电源电源为4V，电压表选择15V量程，不会烧坏电压表。故B说法不正确；

C.闭合开关后，若电流表的指针向右偏转，说明靠近电流表正接线柱的是电源正极，若电流表的指针向左偏转，则连接电流表负接线柱的是电源的负极。故C说法正确；

D.闭合开关后，发光二极管具有单向导电性，二极管是否发光就可以确定电源的右端是正极。故D说法正确。

故选：B。

5．【答案】C

【解析】由图知：

A.电压表与灯泡串联了，灯泡不能发光。故A不正确；

B.电压表正接线柱一端连接的是电源负极，电压表指针将向左偏转，不能准确测量灯泡两端电压，甚至损坏电压表。故B不正确；

C.电压表与灯泡并联并且电流方向正确。故C正确；

D.两只灯泡并联后与电压表串联，灯泡不能发光。故D不正确。

故选：C。

6．【答案】D

【解析】电压表应与被测电路并联；

由图可知，三盏灯串联，电压表与L2、L3并联；故电压表是测L2和L3两端的电压；

故选：D。

7．【答案】A

【解析】要测量小灯泡L1两端的电压，需将电压表与L1并联；

由图知，电压表所测的是两盏灯泡的总电压，应将导1的右端，挪到L1右边的接线柱处，也就是说导线1接错了。

故选：A。

8．【答案】A

【解析】由图可知，当开关闭合时，两灯串联，电压表并联在L1两端，所以电压表测量灯L1两端的电压。

故选：A。

9．【答案】A

【解析】使用电压表时，必须使电流从正接线柱流入，从负接线柱流出，指针会向右侧偏转；电压表指针向左偏转，即指针反向偏转，这是电压表正负接线柱接反了造成的。

故选：A。

10．【答案】C

【解析】A.电流从电压表负接线柱流入，从正接线柱流出了，不能正确测出灯L1两端电压的，A错误；

B.电压表与灯L1串联了，不能正确测出灯L1两端电压的，B错误；

C.电压表与灯L1并联，且电流从电压表正接线柱流入，从负接线柱流出了，能正确测出灯L1两端电压的，C正确；

D.电压表测电源电压，D错误。

故选：C。

11．【答案】C

【解析】

A.不能事先估计被测电流或电压时，都应进行“试触”，选择合适的量程，故A正确；

B.使用电流表或电压表时，必须使电流从“+”接线柱流入，从“﹣”接线柱流出，故B正确；

C.电压表可以直接接在电源两极上，测量电源电压；电流表不能直接接在电源两极上，否则会发生电源短路，故C错误；

D.电流表要串联在电路中，电压表并联在被测电路两端，故D正确。

故选：C。

12．【答案】B

【解析】从图中可以看出，开关S闭合后，如果两个灯泡都能发光，①表不能为电流表，否则右面的灯泡被短路，故①只能为电压表；使两灯都能发光，则②为电流表；

故选：B。

13．【答案】A

【解析】读图可知，不考虑电压表，电流只有一条路径，因此电路为串联电路，电压表并联在灯L1的两端，所以测的是灯L1两端的电压，电流表测电路中的电流。故A正确。

故选：A。

二、综合题

14.【答案】读错量程，1.5V。

【解析】测一节干电池的电压应该用0～3V的量程测，可是却按0～15V的量程记录，实际电压为1.5V。

故答案为：读错量程，1.5V。

15.【答案】0～3V；不正确；电压表的量程偏小。

【解析】灯L1两端的电压为2.6V，则电压表选0～3V的量程可以较为准确的测量；

 串联电路中总电压等于各分电压之和，

 三节蓄电池组成电源的电压U＝3×2V＝6V，

 6V＞3V，

 测电源电压时，只将电压表接B的一端改接C，这种接法是错误的。

故答案为：0～3V；不正确；电压表的量程偏小。

16.【答案】答案见下图

【解析】当开关S闭合后，要使电阻R1、R2并联，电压表并联在R2两端，电流表串联电路中。答案见下图
