初中物理第二节 平面镜成像当堂达标检测题
展开
这是一份初中物理第二节 平面镜成像当堂达标检测题，共9页。试卷主要包含了实验题等内容，欢迎下载使用。

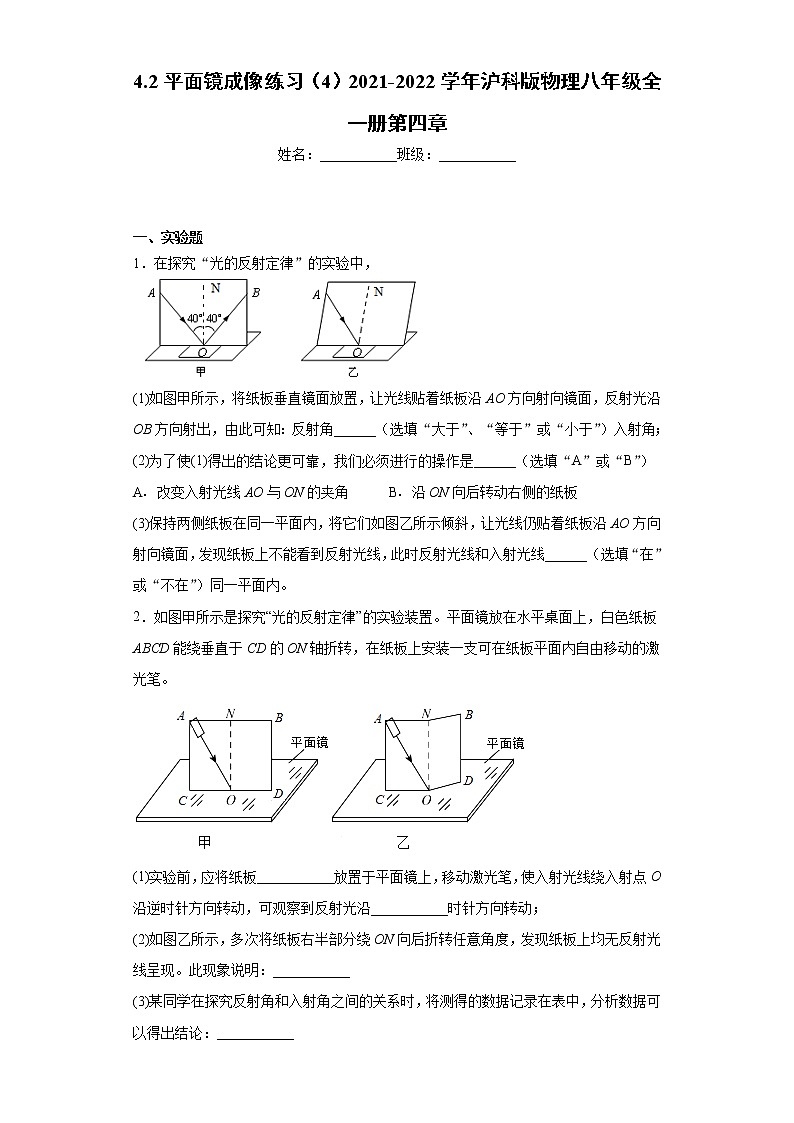

一、实验题
1．在探究“光的反射定律”的实验中，
(1)如图甲所示，将纸板垂直镜面放置，让光线贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，由此可知：反射角______（选填“大于”、“等于”或“小于”）入射角；
(2)为了使(1)得出的结论更可靠，我们必须进行的操作是______（选填“A”或“B”）
A．改变入射光线AO与ON的夹角 B．沿ON向后转动右侧的纸板
(3)保持两侧纸板在同一平面内，将它们如图乙所示倾斜，让光线仍贴着纸板沿AO方向射向镜面，发现纸板上不能看到反射光线，此时反射光线和入射光线______（选填“在”或“不在”）同一平面内。
2．如图甲所示是探究“光的反射定律”的实验装置。平面镜放在水平桌面上，白色纸板ABCD能绕垂直于CD的ON轴折转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
(1)实验前，应将纸板___________放置于平面镜上，移动激光笔，使入射光线绕入射点O沿逆时针方向转动，可观察到反射光沿___________时针方向转动；
(2)如图乙所示，多次将纸板右半部分绕ON向后折转任意角度，发现纸板上均无反射光线呈现。此现象说明：___________
(3)某同学在探究反射角和入射角之间的关系时，将测得的数据记录在表中，分析数据可以得出结论：___________

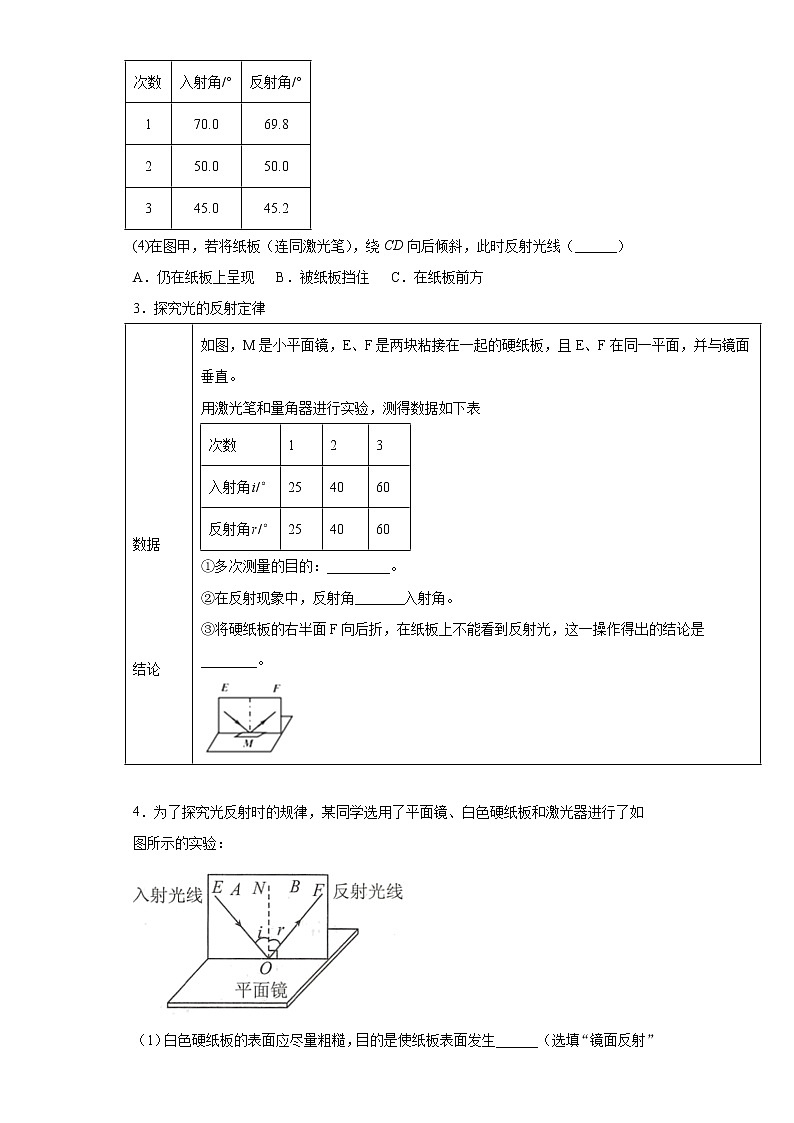

(4)在图甲，若将纸板（连同激光笔），绕CD向后倾斜，此时反射光线（______）
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
3．探究光的反射定律
4．为了探究光反射时的规律，某同学选用了平面镜、白色硬纸板和激光器进行了如图所示的实验：

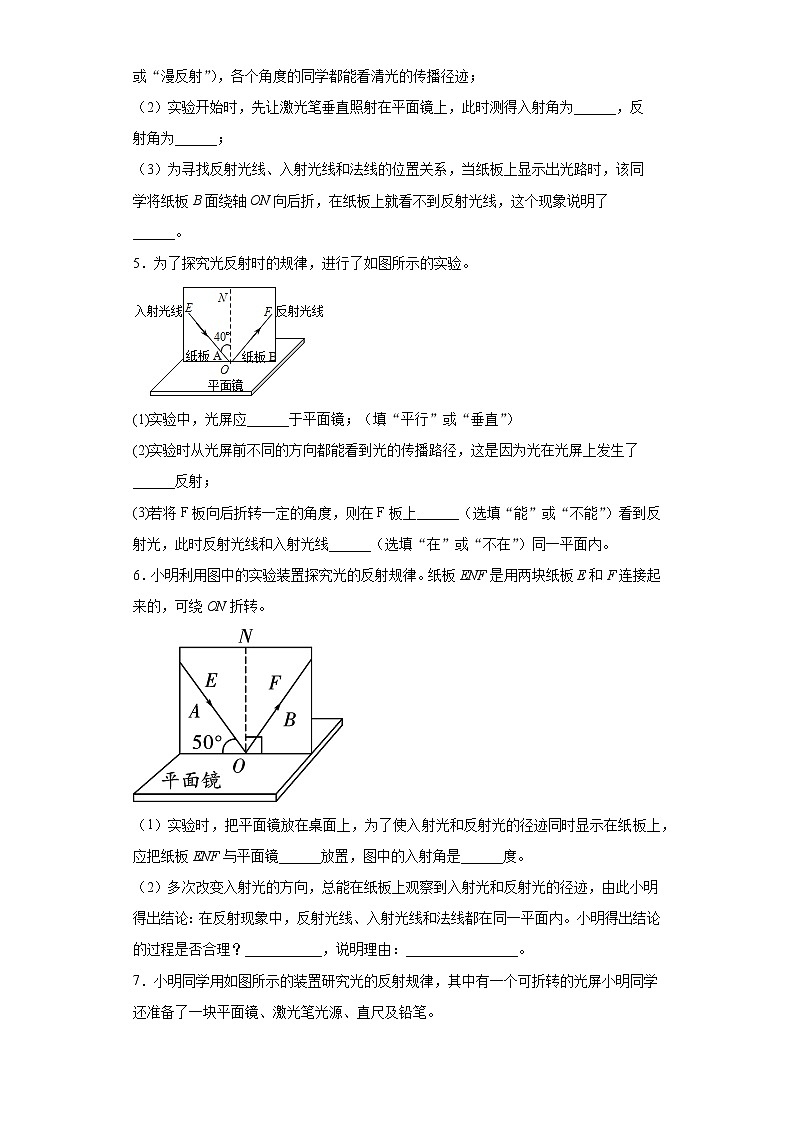

（1）白色硬纸板的表面应尽量粗糙，目的是使纸板表面发生______（选填“镜面反射”或“漫反射”），各个角度的同学都能看清光的传播径迹；
（2）实验开始时，先让激光笔垂直照射在平面镜上，此时测得入射角为______，反射角为______；
（3）为寻找反射光线、入射光线和法线的位置关系，当纸板上显示出光路时，该同学将纸板B面绕轴ON向后折，在纸板上就看不到反射光线，这个现象说明了______。
5．为了探究光反射时的规律，进行了如图所示的实验。
(1)实验中，光屏应______于平面镜；（填“平行”或“垂直”）
(2)实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了______反射；
(3)若将F板向后折转一定的角度，则在F板上______（选填“能”或“不能”）看到反射光，此时反射光线和入射光线______（选填“在”或“不在”）同一平面内。
6．小明利用图中的实验装置探究光的反射规律。纸板ENF是用两块纸板E和F连接起来的，可绕ON折转。
（1）实验时，把平面镜放在桌面上，为了使入射光和反射光的径迹同时显示在纸板上，应把纸板ENF与平面镜______放置，图中的入射角是______度。
（2）多次改变入射光的方向，总能在纸板上观察到入射光和反射光的径迹，由此小明得出结论：在反射现象中，反射光线、入射光线和法线都在同一平面内。小明得出结论的过程是否合理？___________，说明理由：________________。
7．小明同学用如图所示的装置研究光的反射规律，其中有一个可折转的光屏小明同学还准备了一块平面镜、激光笔光源、直尺及铅笔。
（1）如图甲，让入射光线AO沿E射向镜面，在F光屏上可看到反射光线OB，保持入射点位置不变，若将入射光线AO逆时针转10°，则反射光线OB将__________（选填“逆时针”或“顺时针”）转_________；若光线沿BO入射，则经镜面反射后光线沿OA射出，这说明了在光的反射中，光路是可__________的。
（2）实验时，将平面镜水平放置，然后把一块标有刻度的白色硬纸板竖直放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，改变__________（选填“入射光线”或“反射光线”）的方向，多测几组入射角和反射角，并记录（数据如下表），由上述数据可知：______________。
（3）在实验过程中，若将纸板倾斜，如图丙所示让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线________（选填“仍在”或“不在”）同一平面内，纸板上_______（选填“能”或“不能”）看到反射光线。
8．如图所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动。如图甲所示，入射角等于___________（选填“30°”或“60°”）；如图乙所示，在右侧纸板上___________（选填“能”或“不能”）观察到反射光。
9．在“探究光反射时的规律”实验中，小明和小光把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图所示。
(1)使一束光贴着纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出。在纸板上用笔描出入射光EO和反射光OF的径迹。接下来应该进行的操作是：______；
(2)取下纸板，用量角器测量ON两侧的∠i和∠r，将数据记录在上表中，由表中数据可以得出：在光的反射现象中，______；
(3)纸板ENF是用两块纸板连接起来的。把纸板NOF向前折或向后折，在纸板上将______（选填“看不到”或“仍能看到”）反射光，说明在光的反射现象中，反射光线、入射光线、法线______；
(4)如果让光逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明在反射现象中，______；
(5)实验中用平面镜反射光，是因为平面镜反射光时法线的位置容易确定，且光在平面镜表面发生______，使反射光束能量集中，便于确定反射光的位置。
10．如图甲，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON 折转的 E、F 两块板组成。让一束光贴着光屏左侧的 E 板沿 AO 方向射到 O 点，在右侧 F板上能看到反射光线 OB。
(1)如果让光线逆着 OB 的方向射向镜面，会发现反射光线沿着 OA 方向射出，说明：______；
(2)若将 F 板向后折转一定的角度，则在 F 板上不能看到反射光，此时反射光线和入射光线______（填“在”或“不在”）同一平面内；
(3)如图 乙所示，小明为某同学探究光的反射规律的实验装置图，创新地利用图中的装置，进行了以下操作：让入射光线照到平面镜上，然后转动光具盘，改变入射角的大小，先增大后减小， 观察反射角和入射角的变化情况。 你认为他的这步操作能得出的结论是：______。
11．小明用如图所示装置探究“光的反射定律”，纸板F可沿ON所在直线向后折转。
（1）实验中，应让纸板与平面镜___________。
（2）让光束贴着纸板射向平面镜，纸板F上会出现反射光线；若将纸板F向后弯折，则纸板F上不会出现反射光线。该现象表明：在光的反射现象中，反射光线和入射光线、法线在___________内。
（3）小明多次改变入射角的角度，并得到与入射角相对应的反射角的度数。分析实验数据，他得出“光反射时，入射角等于反射角”的结论。但同组同学告诉他该结论不正确，理由是___________。
12．某同学在“探究光的反射规律”时，实验装置如图所示，他先用加湿器使整个玻璃罩内充满水雾，将平面镜放在一个能转动的水平圆台上，用固定的红色激光笔发出一束垂直射向平面镜的光ON，然后用另一个绿色激光笔向O点发出一束光AO，经平面镜反射后沿OB方向射出。请回答下列问题：
（1）实验中，用加湿器使整个玻璃罩内充满水雾的目的是_______。（选填“显示光路”或“降低温度”）
（2）红色激光ON的作用是为了显示___________的位置。
（3）缓慢转动圆台，可以看到三束光相互重合，说明在反射现象中，反射光线、入射光线、法线_______。
（4）在上述实验装置的基础上，该同学在玻璃罩内装入了量角器，多次改变AO与ON的夹角进行实验，测量并记录AO与ON的夹角、OB与ON的夹角。该同学所探究的问题是：光在反射时，反射角与______是否有关。
13．为探究“光的反射定律”，小明设计了如图甲所示的实验，平面镜M平放在桌面上，E、F是粘在一起的两块硬纸板，F可绕垂直于镜面的接缝ON转动。
（1）实验时，将白色纸板_______放在平面镜上，让一束光贴着纸板E射到平面镜上，在纸板F上会看到反射光线；然后将纸板F绕ON向后折（如图乙），在纸板F上看不到反射光线，此时反射光线与入射光线________（选填“在”或“不在”）同一平面内。
（2）下表是某同学记录的实验数据，其中有一组数据测量错误，这组数据是第_______次实验的，原因可能是将反射光线与________的夹角当成反射角。
次数
入射角/°
反射角/°
1
70.0
69.8
2
50.0
50.0
3
45.0
45.2
数据
结论
如图，M是小平面镜，E、F是两块粘接在一起的硬纸板，且E、F在同一平面，并与镜面垂直。
用激光笔和量角器进行实验，测得数据如下表
次数
1
2
3
入射角i/°
25
40
60
反射角r/°
25
40
60
①多次测量的目的：_________。
②在反射现象中，反射角_______入射角。
③将硬纸板的右半面F向后折，在纸板上不能看到反射光，这一操作得出的结论是________。
实验次数
入射角
反射角
1
15°
15°
2
30°
30°
3
45°
45°
次数
∠i
∠r
1
25°
25°
2
36°
36°
3
57°
57°
-----
-------
------
实验次序
1
2
3
4
5
6
入射角
60°
50°
40°
30°
20°
0°
反射角
60°
50°
40°
60°
20°
0°
参考答案
1．等于 A 在
2．垂直 顺 反射光线、入射光线和法线在同一平面内 见解析 C
3．为了获得普遍的规律 等于 反射光线、入射光线与法线在同一平面内
4．漫反射 0° 0° 反射光线、入射光线和法线在同一平面内
5．垂直 漫 不能 在
6．垂直 40 不合理 应将纸板F沿ON向前或向后折转，再次观察纸板上是否还能看到反射光
7．顺时针 10° 逆 入射光线 反射角等于入射角 仍在 不能
8．30° 不能
9．改变入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹 反射角等于入射角 看不到 都在同一平面上 光路可逆 镜面反射
10．在反射现象中，光路是可逆的 在 反射角随入射角的增大而增大，随入射角的减小而减小
11．垂直 同一平面 先有入射光线后有反射光线
12．显示光路 法线 在同一平面内 入射角
13．垂直 在 4 平面镜
