    第十三章电路初探单元达标习题 2021-2022学年苏科版物理九年级上册(word版含答案)

    立即下载
    加入资料篮
    第十三章电路初探单元达标习题 2021-2022学年苏科版物理九年级上册(word版含答案)第1页
    第十三章电路初探单元达标习题 2021-2022学年苏科版物理九年级上册(word版含答案)第2页
    第十三章电路初探单元达标习题 2021-2022学年苏科版物理九年级上册(word版含答案)第3页
    还剩6页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    苏科版九年级全册第十三章 电路初探综合与测试课时练习

    展开

    这是一份苏科版九年级全册第十三章 电路初探综合与测试课时练习,共9页。试卷主要包含了单选题,作图题,填空题,实验题等内容,欢迎下载使用。

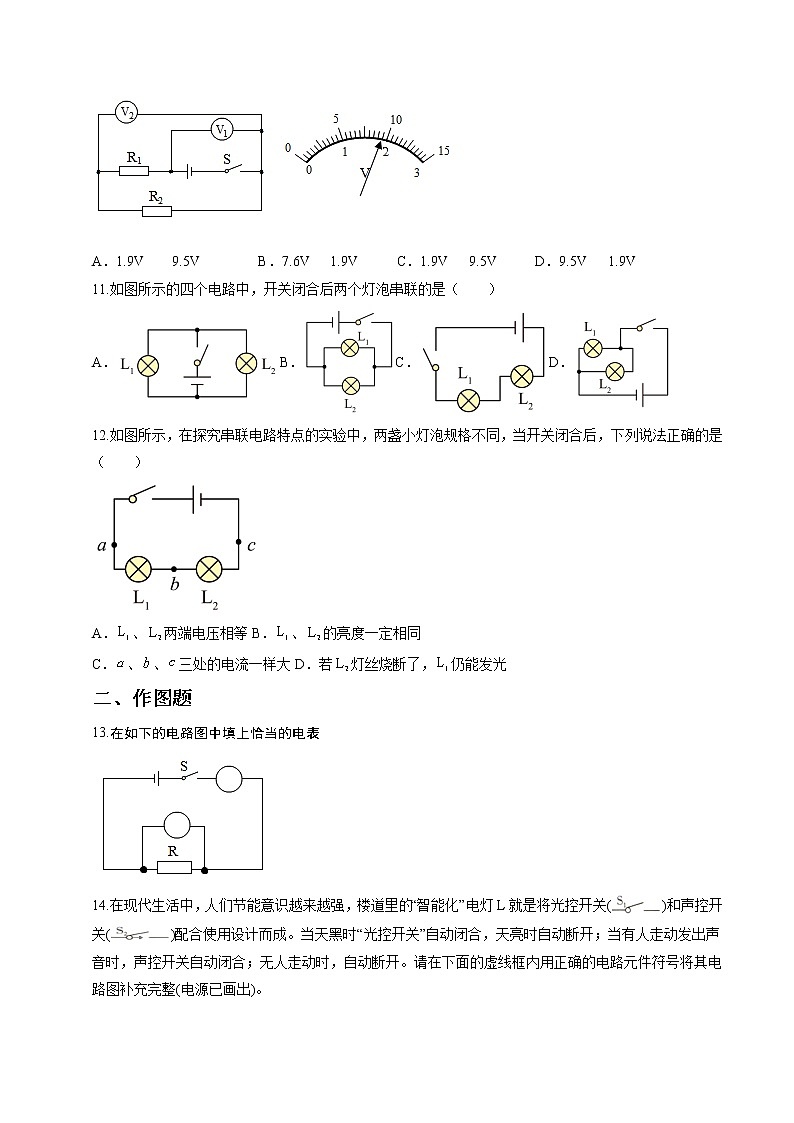

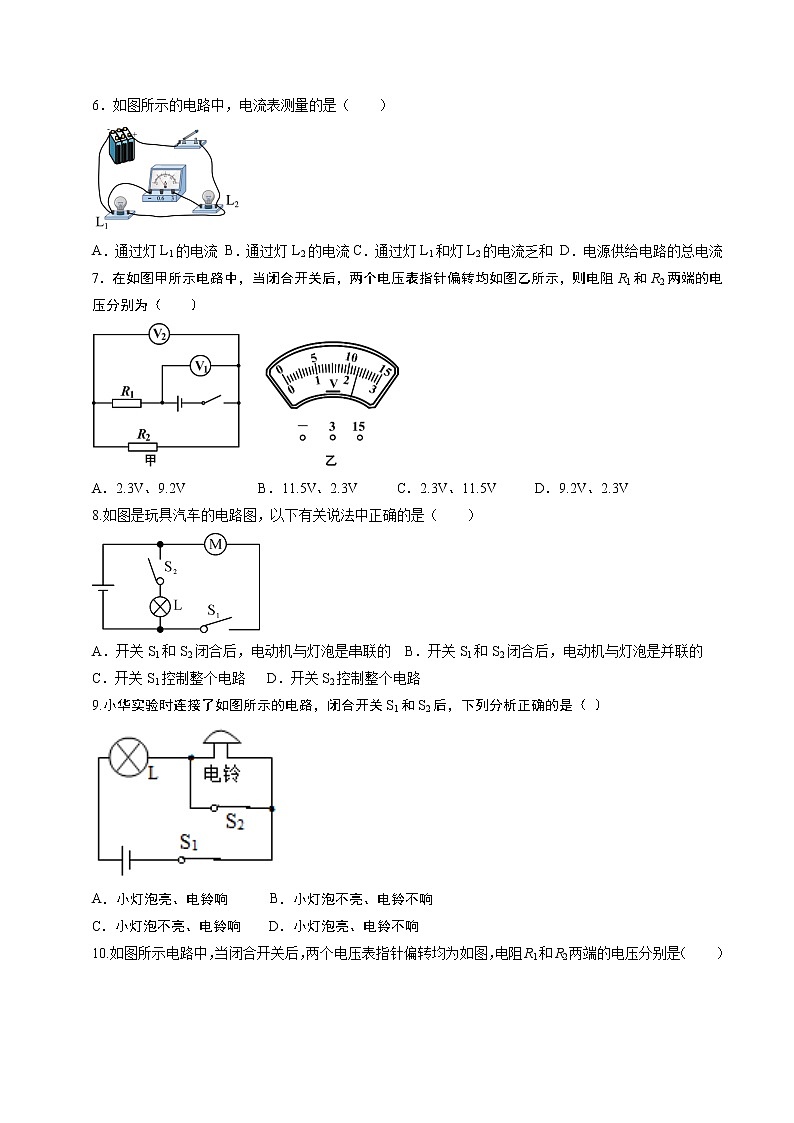

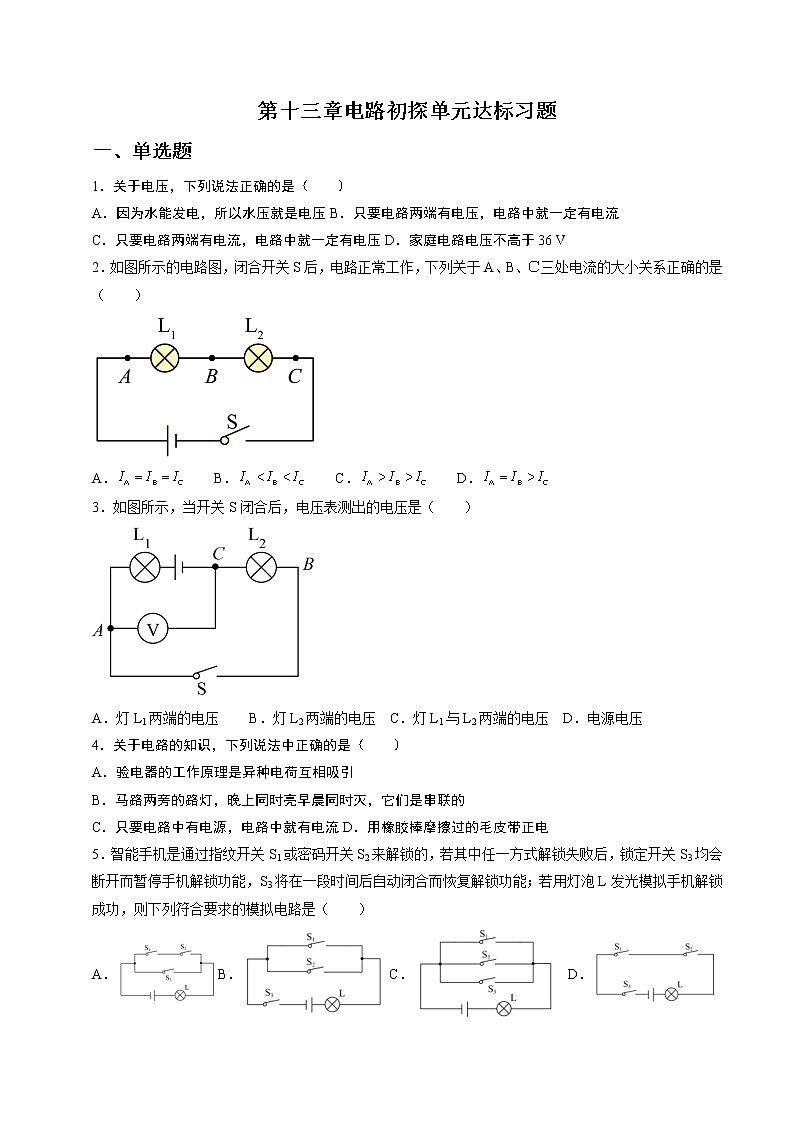

    第十三章电路初探单元达标习题一、单选题1.关于电压,下列说法正确的是(  )A.因为水能发电,所以水压就是电压B.只要电路两端有电压,电路中就一定有电流C.只要电路两端有电流,电路中就一定有电压D.家庭电路电压不高于36 V2.如图所示的电路图,闭合开关S后,电路正常工作,下列关于AB、C三处电流的大小关系正确的是(  )A    B    C    D3.如图所示,当开关S闭合后,电压表测出的电压是(  )A.灯L1两端的电压    B.灯L2两端的电压  C.灯L1L2两端的电压  D.电源电压4关于电路的知识,下列说法中正确的是(  )A验电器的工作原理是异种电荷互相吸引B马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的C只要电路中有电源,电路中就有电流D用橡胶棒摩擦过的毛皮带正电5.智能手机是通过指纹开关S1或密码开关S2来解锁的,若其中任一方式解锁失败后,锁定开关S3均会断开而暂停手机解锁功能,S3将在一段时间后自动闭合而恢复解锁功能;若用灯泡L发光模拟手机解锁成功,则下列符合要求的模拟电路是(  )ABC D6.如图所示的电路中,电流表测量的是(  )A.通过灯L1的电流 B.通过灯L2的电流C.通过灯L1和灯L2的电流乏和 D.电源供给电路的总电流7.在如图甲所示电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电阻R1R2两端的电压分别为(  )A2.3V9.2V B11.5V2.3V C2.3V11.5V D9.2V2.3V8.如图是玩具汽车的电路图,以下有关说法中正确的是(  )A.开关S1S2闭合后,电动机与灯泡是串联的  B.开关S1S2闭合后,电动机与灯泡是并联的C.开关S1控制整个电路   D.开关S2控制整个电路9.小华实验时连接了如图所示的电路,闭合开关S1S2后,下列分析正确的是( )A.小灯泡亮、电铃响      B.小灯泡不亮、电铃不响C.小灯泡不亮、电铃响    D.小灯泡亮、电铃不响10.如图所示电路中,当闭合开关后,两个电压表指针偏转均为如图,电阻R1R2两端的电压分别是(  )
     A1.9V    9.5V B7.6V   1.9V C1.9V   9.5V D9.5V   1.9V11.如图所示的四个电路中,开关闭合后两个灯泡串联的是(  )ABCD12.如图所示,在探究串联电路特点的实验中,两盏小灯泡规格不同,当开关闭合后,下列说法正确的是(  )A两端电压相等B的亮度一定相同C三处的电流一样大D.若灯丝烧断了,仍能发光二、作图题13.在如下的电路图中填上恰当的电表14.在现代生活中,人们节能意识越来越强,楼道里的智能化电灯L就是将光控开关()和声控开关()配合使用设计而成。当天黑时光控开关自动闭合,天亮时自动断开;当有人走动发出声音时,声控开关自动闭合;无人走动时,自动断开。请在下面的虚线框内用正确的电路元件符号将其电路图补充完整(电源已画出) 三、填空题15.如图所示,电压表读数是______V;电流表读数是_______A16.如图,L1L2是两只规格不同的灯泡,当闭合开关S时,若发现电流表A1A2的示数不相等,分析其原因,则可能是______17.如图所示,电流表的示数为,电流表的示数为 ,则中的电流是 ______中的电流是 ______18.如图所示,这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机,则通过充电器的总电流将_____(选填变大变小不变)。19.如图是学校楼道中安装的应急照明灯,外部供电线路有电时应急灯不亮,供电线路对应急照明灯内的蓄电池充电,把电能转化为____能,此时蓄电池相当于_____(填电源用电器);供电线路停电时,应急灯正常发光,取下其中的一个灯泡,另一个灯泡仍然发光,说明应急灯的两个灯泡是______)联的20.如图甲所示,当闭合开关两灯正常工作时,属于____________联,电压表V1V2的指针位置完全一样,如图乙所示,则L1两端的电压为_____________VL2两端的电压为____________V21..如图是某实验电路的一部分,某次测量表盘如图所示,电流表的示数为___________A,若通过导线ab电流为0.2A,若导线cd中的电流方向由dc,则通过导线cd的电流大小是___________A___________A22.如图,是一个简化的电冰箱电路图,图中电动机和灯泡的连接方式是_____(选填串联并联),开关S2控制_____(填写电路元件名称).四、实验题23.连接串联电路实验中,小军采用以下电器进行试验。1)连接电路时,开关应处于______(填闭合断开)状态;2)当两灯亮后,若将L1从灯座上取下,L2______(填熄灭发光);3)开关闭合后,L1中电流的方向是______(填从左到右从右到左)。24.图为探究串联电路电压特点的实验(1)实验中应选择规格__(选填相同不同的小灯泡。(2)实验时,小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压。你认为她能否测出L2两端电压?理由是__(3)测量完成后,进行小组交流讨论,下表选录了四个小组的数据,你认为这些数据是否合理?请说明理由。答__实验小组L1两端电压/VL2两端电压/V串联总电压/V11.43.14.523.01.34.431.11.72.841.81.23.0 25.如图所示是一个简单的串联电路,当闭合开关S后发现两灯均不亮,其故障原因是两只灯泡中的一只坏了,(眼睛看不出是谁坏的)。为了找出哪一只灯泡是坏的,你可以从一根导线、一只电压表或一只电流表中任选一种作为辅助器材。要求写出一种判断灯泡故障的方法(方案包括选何种辅助器材,以及具体事实验的做法、现象和结论)。方法一:让导线与灯L1并联,若L2发光,则L1______方法二:让电压表与灯L1并联,若电压表______L2断路;方法三:让电流表与灯L1并联;若电流表______L2断路。 参考答案1C2A3B4D  5B6B7D  8.B9.D10.B11.C12.C 1314.15.2.5    0.5    16..电流表没有调零(或电流表量程不同)17.0.7    0.9    18.变小19.化学    用电器        20.    8    2    21.0.46    0.26    0.66    22.并联   电动机 23.断开    熄灭    从左到右    24.不同    不能,正负接线柱反接了    合理,测量结果允许有误差       25.断路    没有示数    没有示数
