人教版九年级全册第4节 变阻器课时作业

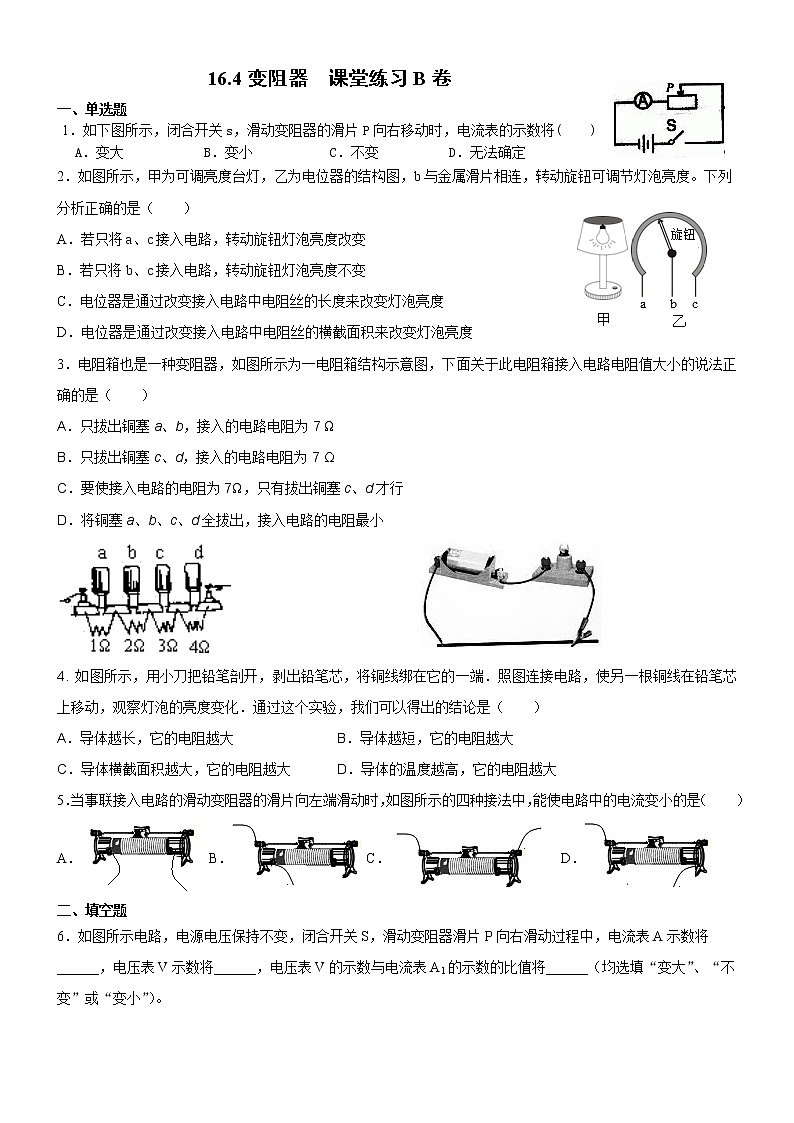

16.4变阻器  课堂练习B卷

一、单选题

1．如下图所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将(    )

A．变大          B．变小           C．不变         D．无法确定

2．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）

A．若只将a、c接入电路，转动旋钮灯泡亮度改变

B．若只将b、c接入电路，转动旋钮灯泡亮度不变

C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度

D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

3．电阻箱也是一种变阻器，如图所示为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　　）[来源]

A．只拔出铜塞a、b，接入的电路电阻为7 Ω

B．只拔出铜塞c、d，接入的电路电阻为7 Ω[]

C．要使接入电路的电阻为7Ω，只有拔出铜塞c、d才行[]

D．将铜塞a、b、c、d全拔出，接入电路的电阻最小

4. 如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（　　）

A．导体越长，它的电阻越大    B．导体越短，它的电阻越大

C．导体横截面积越大，它的电阻越大  D．导体的温度越高，它的电阻越大

5．当事联接入电路的滑动变阻器的滑片向左端滑动时，如图所示的四种接法中，能使电路中的电流变小的是（　　）

A．B．C． D．

二、填空题

6．如图所示电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A示数将______，电压表V示数将______，电压表V的示数与电流表A1的示数的比值将______（均选填“变大”、“不变”或“变小”）。

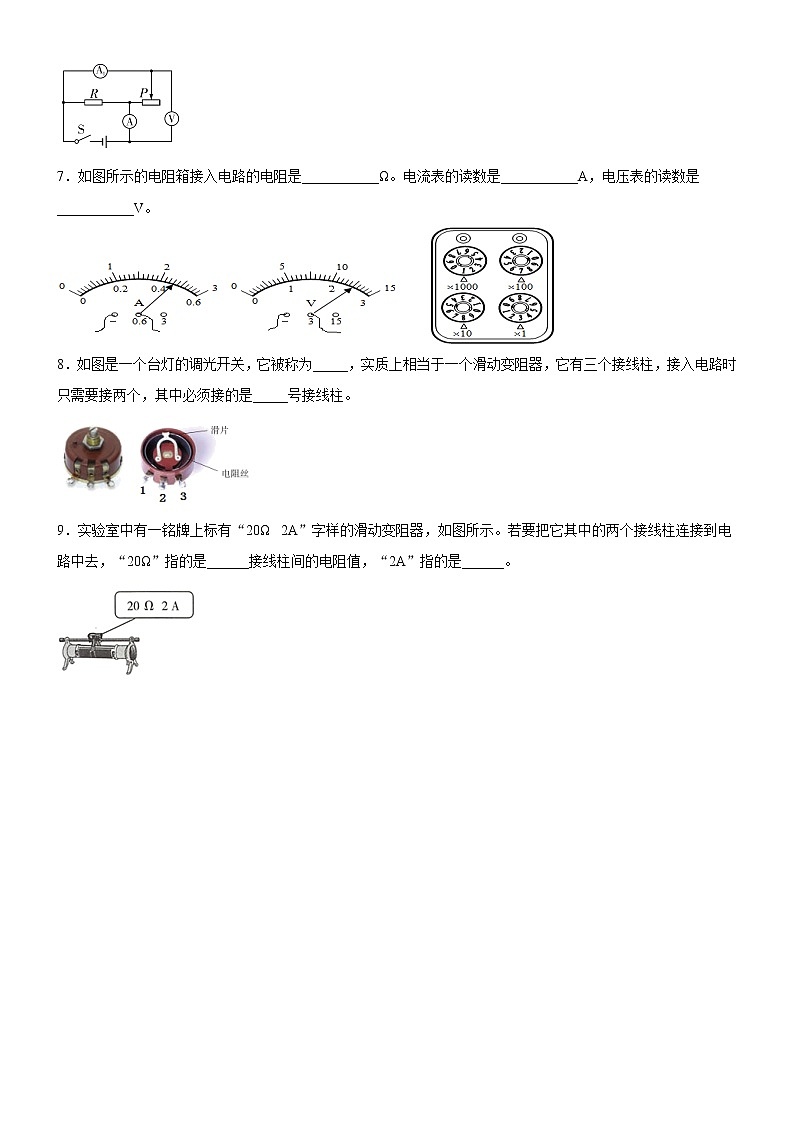

7．如图所示的电阻箱接入电路的电阻是___________Ω。电流表的读数是___________A，电压表的读数是___________V。

8．如图是一个台灯的调光开关，它被称为_____，实质上相当于一个滑动变阻器，它有三个接线柱，接入电路时只需要接两个，其中必须接的是_____号接线柱。

9．实验室中有一铭牌上标有“20Ω  2A”字样的滑动变阻器，如图所示。若要把它其中的两个接线柱连接到电路中去，“20Ω”指的是______接线柱间的电阻值，“2A”指的是______。

参考答案

1．B   2．C  3．B  4．A  5．D

6．变小    不变    变大    7．1783    0.46    2.5    8．电位器    2

9．下面两个    滑动变阻器允许通过的最大电流为2A
