北京清华附中上地学校2021-2022学年九年级上学期10月月考物理【试卷+答案】

这是一份北京清华附中上地学校2021-2022学年九年级上学期10月月考物理【试卷+答案】，共38页。试卷主要包含了单选题，多选题，实验解答题，计算题等内容，欢迎下载使用。

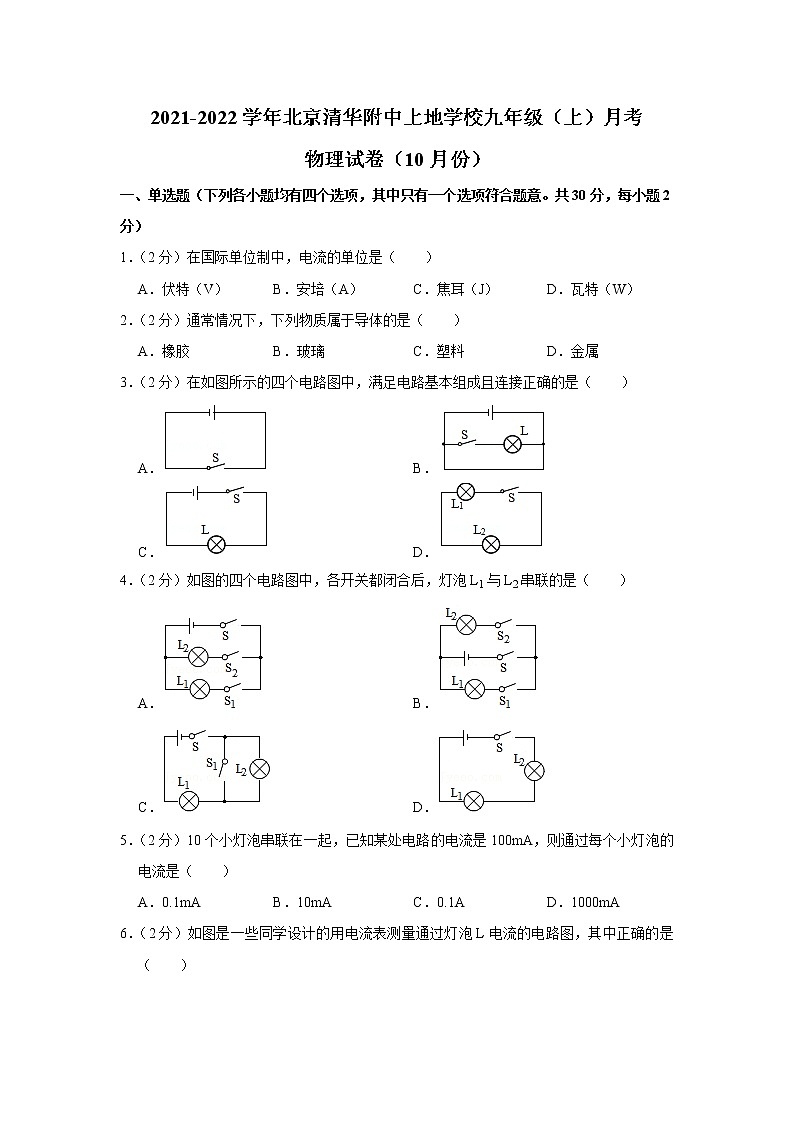

2021-2022学年北京清华附中上地学校九年级（上）月考
物理试卷（10月份）
一、单选题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）
1．（2分）在国际单位制中，电流的单位是（　　）
A．伏特（V） B．安培（A） C．焦耳（J） D．瓦特（W）
2．（2分）通常情况下，下列物质属于导体的是（　　）
A．橡胶 B．玻璃 C．塑料 D．金属
3．（2分）在如图所示的四个电路图中，满足电路基本组成且连接正确的是（　　）
A． B．
C． D．
4．（2分）如图的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　　）
A． B．
C． D．
5．（2分）10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（　　）
A．0.1mA B．10mA C．0.1A D．1000mA

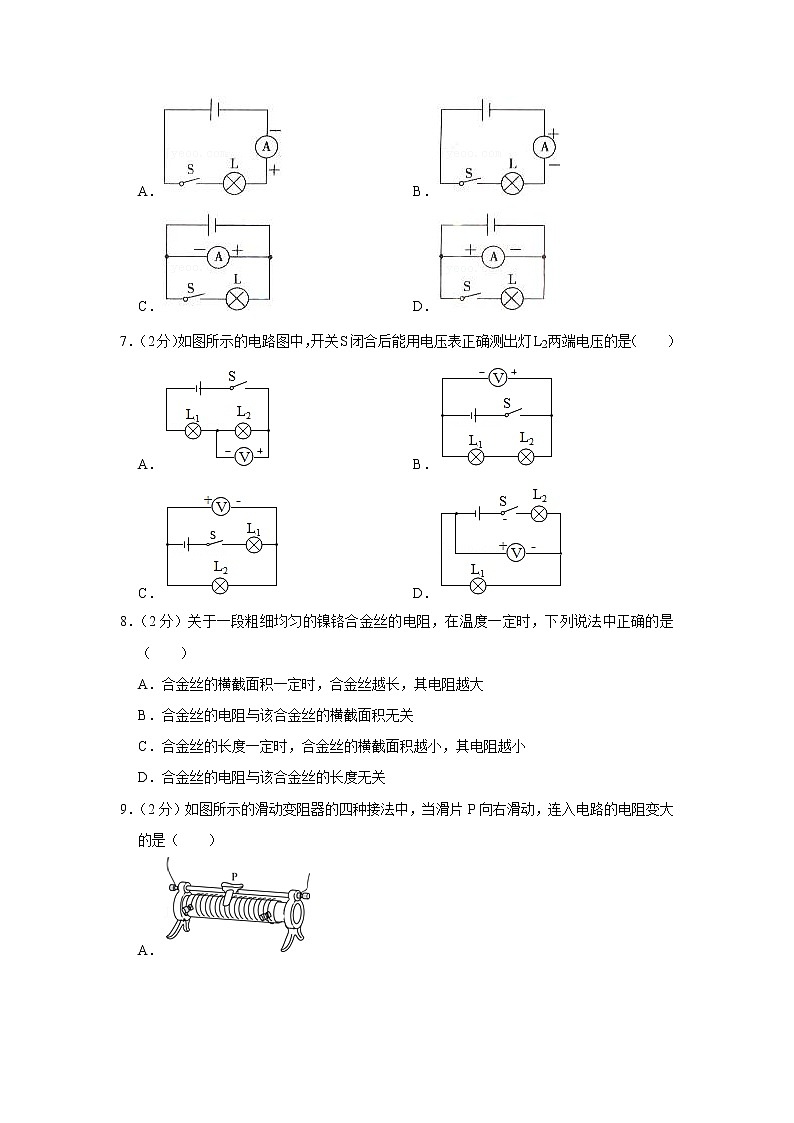

6．（2分）如图是一些同学设计的用电流表测量通过灯泡L电流的电路图，其中正确的是（　　）
A． B．
C． D．
7．（2分）如图所示的电路图中，开关S闭合后能用电压表正确测出灯L2两端电压的是（　　）
A． B．
C． D．
8．（2分）关于一段粗细均匀的镍铬合金丝的电阻，在温度一定时，下列说法中正确的是（　　）
A．合金丝的横截面积一定时，合金丝越长，其电阻越大
B．合金丝的电阻与该合金丝的横截面积无关
C．合金丝的长度一定时，合金丝的横截面积越小，其电阻越小
D．合金丝的电阻与该合金丝的长度无关

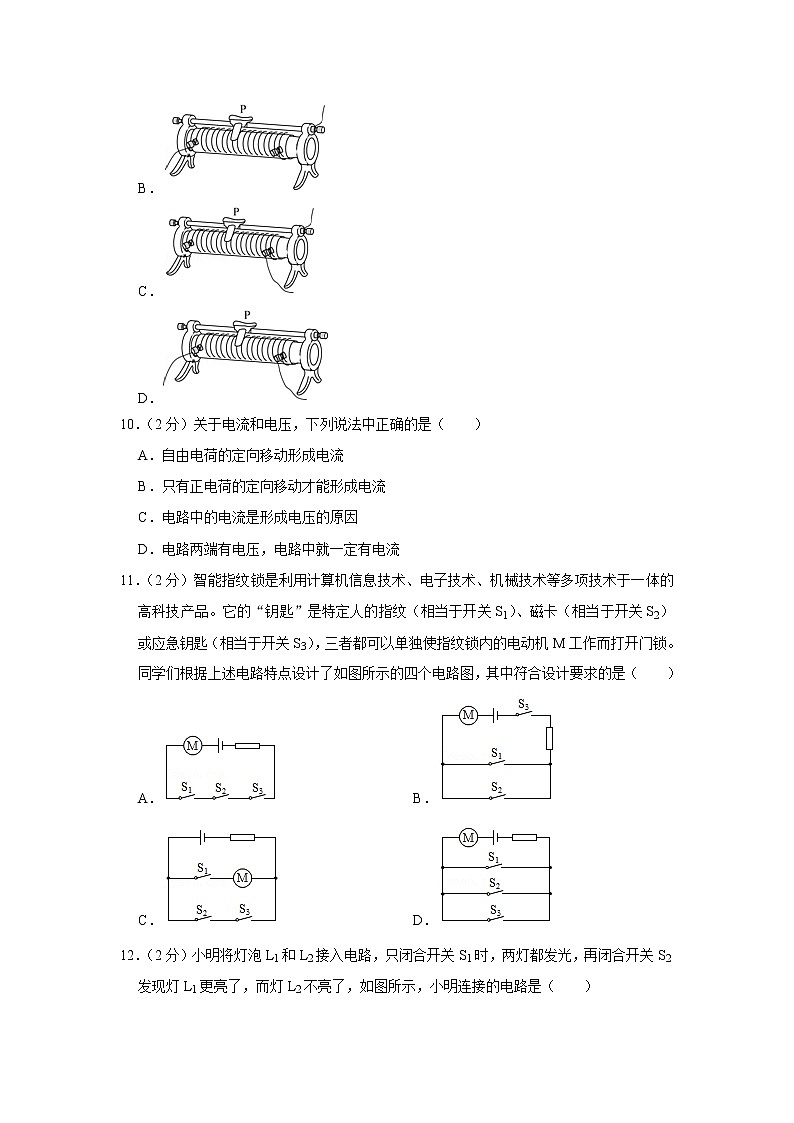

9．（2分）如图所示的滑动变阻器的四种接法中，当滑片P向右滑动，连入电路的电阻变大的是（　　）
A．
B．
C．
D．
10．（2分）关于电流和电压，下列说法中正确的是（　　）
A．自由电荷的定向移动形成电流
B．只有正电荷的定向移动才能形成电流
C．电路中的电流是形成电压的原因
D．电路两端有电压，电路中就一定有电流
11．（2分）智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图所示的四个电路图，其中符合设计要求的是（　　）
A． B．
C． D．
12．（2分）小明将灯泡L1和L2接入电路，只闭合开关S1时，两灯都发光，再闭合开关S2发现灯L1更亮了，而灯L2不亮了，如图所示，小明连接的电路是（　　）
A． B．
C． D．
13．（2分）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）

A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
14．（2分）在研究串联电路中的电压规律实验中，小明连接了如图所示的电路，闭合开关S后，发现两灯都不亮，他用电压表先测量电源两端电压为3V，之后测量A、B两点之间的电压接近3V，若电路中只有一处故障，则电路故障可能是（　　）

A．L1断路 B．L2断路 C．L1短路 D．L2短路
15．（2分）在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（　　）

A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L4两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同
二、多选题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16．（2分）关于电路的知识，下列说法中正确的是（　　）
A．在电路中，用电器是把电能转化为其他形式的能的装置
B．电路通常是由电源、用电器、开关和导线组成的
C．用一个开关控制两灯同时亮、同时灭，两灯一定要串联
D．通电铜导线中的电流方向与该导线中自由电子定向移动的方向相反
17．（2分）下列说法正确的是（　　）
A．常温常压下，一杯水和一桶水的比热容相等
B．不同燃料完全燃烧时，热值越大的燃料放出的热量越多
C．两个端面削平的铅块被压紧后“粘”在一起不易拉开，说明固体分子之间存在引力
D．在四冲程内燃机的工作过程中，做功冲程是将内能转化为机械能
18．（2分）关于热量、温度、内能之间的关系，下列说法正确的是（　　）
A．物体吸收热量，温度有可能保持不变
B．一个铜块温度升高，它的内能一定增加
C．物体温度升高，有可能是因为从外界吸收了热量
D．一个物体内能减少，一定是因为对外放出了热量
19．（2分）2020年7月23日，我国“天问一号”火星探测器由长征五号遥四运载火箭发射升空，开始火星探测之旅，如图所示。“天问一号”在到达火星附近时，通过“刹车”减速进入环绕火星运行的轨道（“天问一号”在火星大气层外运行，不受火星大气阻力）。在某次环绕火星的椭圆轨道上运行时，“近火点”A高度约280km，“远火点”B高度约5.9×104km。下列说法正确的是（　　）

A．火箭加速升空时，机械能不变
B．火箭发射加速升空时，“天问一号”探测器的动能转化为重力势能
C．“天问一号”在火星附近“刹车”减速后，具有的机械能减小
D．“天问一号”从“近火点”A运动到“远火点”B的过程中，动能转化为重力势能
20．（2分）在如图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（　　）

A．断开开关S2、S3，闭合开关S1时，电流表A2的示数大于A1的示数
B．断开开关S1，闭合开关S2、S3时，电流表A1的示数大于A2的示数
C．若同时闭合三个开关，灯泡L1、L2并联
D．断开开关S1，闭合开关S2、S3时，灯泡L1、L2并联
三、实验解答题（共48分，每空、每图2分）
21．（4分）（1）图1中所示电压表的示数是 　 　V。
（2）图2所示电阻箱的示数为 　 　Ω。

22．（2分）请根据图所示的实物连接图，在虚线框内画出与它对应的电路图。

23．（2分）请根据如图所示的电路图，用笔画线表示导线将右图中各个元件连接起来。

24．（4分）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带　 　（选填“同种”或“异种”）电荷，由于互相　 　（选“吸引”或“排斥”）而张开。

25．（2分）如图所示，小灯泡均能发光，①、②是电压表或电流表，请你判断：　 　是电压表。（选填：“①”或“②”）

26．（4分）在“探究比较不同物质比热容”的实验中，实验装置如图所示。
（1）实验中量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电热器加热。可以认为电热器放出的热量全部被液体吸收，则液体吸收热量的多少可以用　 　表示。
加热时间/min
0
1
2
3
4
甲的温度/℃
20
28
36
44
52
乙的温度/℃
35
39
43
47
51
（2）实验中记录的数据如表所示。分析实验数据可知，　 　物质的比热容大（选填“甲”或“乙”）。

27．（2分）在“探究串联电路的电压规律”时，采用如图所示的电路。闭合开关S，用电压表分别测出AB、BC、AC两端的电压，在表格中记录第一组数据后，为得到更普遍的规律，接着的实验步骤是 　 　。（只有一个选项符合题意）
A.将两灯并联进行实验
B.去掉一个灯泡，仅保留一个灯泡进行实验
C.更换两端电压不同的电源，换用不同规格的小灯泡，再测出几组电压值
D.换用电压表的另一量程，再测出一组电压值

28．（6分）如图所示，用装有细砂的透明容器、小桌模型和质量不同的铁块做“探究重力势能大小与哪些因素有关”的实验。将小桌水平放在细砂上，通过比较桌腿陷入细砂的深度来间接判断物体重力势能的大小。

（1）图甲所示实验时研究重力势能大小与物体的　 　的关系。
（2）如表是某同学进行图乙所示试验时记录的实验数据。分析比较实验数据及观察到的现象，可分析得出的出步结论是：在　 　相同的情况下，铁块的质量越大，具有的重力势能越　 　（选填“大”或“小”）．
实验序号
铁块质量m/kg
铁块距小桌的高度H/m
桌腿进入细砂中的深度h/m
1
0.1
0.6
0.024
2
0.2
0.6
0.035
3
0.3
0.6
0.043
29．（6分）学习了电学知识后，小明对影响导体电阻大小的某些因素进行了探究，他从实验室中选出符合要求的电池组、小灯泡、电流表、开关、带有金属夹的导线若干以及几种电阻丝，电阻丝的参数如表，小明连接了如图所示的部分实验电路。请回答下列问题：
编号
材料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.1
b
锰铜合金丝
1.0
0.1
c
镍铬合金丝
1.0
0.2
d
镍铬合金丝
0.5
0.1
（1）探究导体的电阻大小跟导体材料是否有关，应选用编号为a和 　 　的电阻丝分别接入电路中。
（2）若选用编号为a和c的电阻丝分别接入电路中，可探究 　 　。
（3）该探究实验中应用的实验方法有 　 　（选填字母，符合题意的选项多于一个）
A．等效替代法
B．转换法
C．放大法
D．控制变量法

30．（10分）在“探究影响动能大小的因素”实验中，如图所示，让质量为m、2m的两个小球分别从斜面上由静止滚下，小球撞击放在水平木板上的木块，使木块和小球一起向前移动，虚线位置为木块移动一段距离后停止的位置。
（1）小球动能是由 　 　转化来的。
（2）实验中通过 　 　反映小球动能的大小。
（3）a、b两图所示实验中，小球都从相同高度处由静止释放，是为了使两次实验中小球运动斜轨道底端时的 　 　相同。
（4）比较 　 　两图进行的实验，可以探究小球的动能与速度的关系。
（5）比较b、c两图进行的实验，可以判断 　 　（选填“b”或“c”）图小球的动能更大。

31．（6分）小明认为：并联电路中，通过某定值电阻的电流与通过干路的电流有关。请你利用如图所示的电路，设计一个实验判断小明的观点是否正确。（电源两端电压保持不变）
（1）请补全实验步骤：
①断开开关S2，闭合开关S1，记录电流表A的示数I1，电流表A2的示数I2；
②　 　，记录电流表A1的示数I1′，电流表A2的示数I2′。
（2）请补全判断方法：
I1′≠I1，若I2′≠I2，则通过某定值电阻的电流与通过干路的电流 　 　；
若I2′＝I2，则通过某定值电阻的电流与通过干路的电流 　 　。

32．（6分）请阅读《物体电阻与温度的关系》，回答。
物体电阻与温度的关系
当温度不断升高，物体的电阻是否会不断变大，最终变成无限大呢？其实，不同材料的物体情况各有不同。金属导体，如铁、铜等，其电阻率（电阻率是用来表示各种物质电阻特性的物理量）随温度的升高而变大。这是因为温度升高，金属材料中自由电子运动的阻力会增大，电阻就会不断变大。到了一定温度，物态开始发生变化，例如：从固体变成液体，再从液体变成气体。在物态变化时，由于原子的排列变得更为混乱、分散，电阻率还会出现跳跃式的上升。
半导体，由于其特殊的晶体结构，所以具有特殊的性质。如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，可供其他电子移动的空穴增多，所以导电性能增加，电阻率下降。掺有杂质的半导体变化较为复杂，当温度从绝对零度上升，半导体的电阻率先是减小，到了绝大部分的带电粒子离开他们的载体后，电阻率会因带电粒子的活动力下降而稍微上升。当温度升得更高，半导体会产生新的载体（和未掺杂质的半导体一样），于是电阻率会再度下降。绝缘体和电解质，它们的电阻率与温度的关系一般不成比例。
还有一些物体，如锰铜合金和镍铬合金，其电阻率随温度变化极小，可以利用它们的这种性质来制作标准电阻。
当温度极高时，物质就会进入新的状态，成为等离子体。此时，原子被电离，电子溢出，原子核组合成离子团，因此即使原本物质是绝缘体，成为等离子体后也可导电。
如果温度更高会是什么情况？据报道，美国能源部布鲁克海文国家实验室下属的研究小组，利用相对论重离子对撞机成功地制造出有史以来最高温度，该极端状态产生的物质成为新的夸克胶子混合态，其温度约为四万亿摄氏度，是太阳核心温度的25万倍。这种物质存在的时间极短（大约吸10s﹣28s），所以它的电性质尚不明确。
总之，物体电阻与温度之间的关系非常复杂，温度升高到一定程度时，物体的电阻并不一定会变得无限大，使得电流完全无法通过。
请根据上述材料，回答下列问题：
（1）绝缘体成为等离子体后 　 　导电。（选填“能够”或“不能”）
（2）本文的第二自然段，研究的科学问题的自变量是温度，因变量是 　 　。
（3）一般情况下，随着温度的升高，下列说法正确的是 　 　。（只有一个选项符合题意）
A．金属导体的导电性会增强
B．半导体材料的电阻率可能会减小
C．用镍铬合金制成的滑动变阻器的最大阻值变小
五、计算题（共6分，每题3分）
33．（3分）如图所示，电源两端电压U为12V并保持不变。当开关S闭合时，电压表示数U2为4V，电流表示数I为1A。求：
（1）电阻R1两端的电压U1；
（2）电阻R1两端的电压U1与通过R1的电流I的比值。

34．（3分）如图所示，电源两端电压U为9V并保持不变，闭合开关S后，电流表A的示数I为1.2A，电流表A1的示数I1为0.9A。求：
（1）通过电阻R2的电流I2；
（2）电阻R2两端的电压U与通过R2的电流I2的比值。‍‍


2021-2022学年北京清华附中上地学校九年级（上）月考物理试卷（10月份）
参考答案与试题解析
一、单选题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）
1．（2分）在国际单位制中，电流的单位是（　　）
A．伏特（V） B．安培（A） C．焦耳（J） D．瓦特（W）
【分析】电流的国际单位是安培，是为了纪念法国著名物理学家安培而命名的。
【解答】解：安培是电流的单位，伏特是电压的单位，焦耳是功和能的单位，瓦特是功率的单位。
故选：B。
2．（2分）通常情况下，下列物质属于导体的是（　　）
A．橡胶 B．玻璃 C．塑料 D．金属
【分析】容易导电的物体是导体；如金属，大地等，不容易导电的物体是绝缘体，如玻璃，煤油等。导体和绝缘体没有绝对的界限。
【解答】解：橡胶、玻璃、塑料都不容易导电，属于绝缘体；
金属容易导电，属于导体。
故选：D。
3．（2分）在如图所示的四个电路图中，满足电路基本组成且连接正确的是（　　）
A． B．
C． D．
【分析】一个完整的电路包括电源、开关、用电器、导线，且不能出现短路。
【解答】解：A、电路中无用电器，故A不正确；
B、直接将电源的两极连通，发生电源短路，故B不正确；
C、有电源，且电灯和开关串联，连接正确，故C正确；
D、电路无电源，用电器均不能工作，故D不正确。
故选：C。
4．（2分）如图的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　　）
A． B．
C． D．
【分析】把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联；用导线将用电器的两端直接相连，会对用电器短路。
【解答】解：AB、当三个开关都闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接；
C、当两个开关都闭合时，L2被短路，电路为L1的基本电路；
D、开关闭合后，两灯泡首尾相接，因此两灯泡串联连接。
故选：D。
5．（2分）10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（　　）
A．0.1mA B．10mA C．0.1A D．1000mA
【分析】（1）串联电路电流特点：流过串联电路各电路元件的电流相等；
（2）根据电流单位间的换算关系进行计算，1mA＝10﹣3A。
【解答】解：电路某处的电流为100mA，由于灯泡串联在电路中，
则流过每个灯泡的电流I＝100mA＝100×10﹣3A＝0.1A。
故选：C。
6．（2分）如图是一些同学设计的用电流表测量通过灯泡L电流的电路图，其中正确的是（　　）
A． B．
C． D．
【分析】使用电流表时要注意：电流表要和被测用电器串联；让电流从正接线柱流入，从负接线柱流出；被测电流不能超过电流表的量程；绝对不允许不经过用电器直接把电流表接在电源的两极上。
【解答】解：A、图中电流表与灯L串联，连接方法正确，故A是正确的；
B、图中电流表的正、负接线柱接反了，故B错误；
C、图中电流表直接并联在电源的两极上，而且正、负接线柱接反了，故C错误；
D、图中电流表直接并联在电源的两极上，开关闭合后会烧坏电流表，故D错误。
故选：A。
7．（2分）如图所示的电路图中，开关S闭合后能用电压表正确测出灯L2两端电压的是（　　）
A． B．
C． D．
【分析】电压表与被测用电器并联，并且电流必须从电源正接线柱流入，负接线柱流出。
【解答】解：A、根据电路图可知，两灯泡串联，电压表与L2并联，故电压表测量L2两端电压，并且正负接线柱接线正确，符合题意；
B、根据电路图可知，两灯泡串联，电压表测量电源电压，不符合题意；
C、根据电路图可知，两灯泡串联，电压表与L2并联，故电压表测量L2两端电压，但正负接线柱接线错误，故C错误，不符合题意；
D、根据电路图可知，两灯泡串联，电压表与L1并联，故电压表测量L1两端电压，并且正负接线柱接线错误，故D错误，不符合题意。
故选：A。
8．（2分）关于一段粗细均匀的镍铬合金丝的电阻，在温度一定时，下列说法中正确的是（　　）
A．合金丝的横截面积一定时，合金丝越长，其电阻越大
B．合金丝的电阻与该合金丝的横截面积无关
C．合金丝的长度一定时，合金丝的横截面积越小，其电阻越小
D．合金丝的电阻与该合金丝的长度无关
【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定。
【解答】解：
A、合金丝的横截面积一定时，合金丝越长，其电阻越大，故A正确；
B、在长度一定时，合金丝的电阻随合金丝的横截面积增大而减小，故B错误；
C、合金丝的长度一定时，合金丝的横截面积越小，其电阻越大，故C错误；
D、在横截面积一定时，金丝的电阻随合金丝的长度增大而增大，故D错误。
故选：A。
9．（2分）如图所示的滑动变阻器的四种接法中，当滑片P向右滑动，连入电路的电阻变大的是（　　）
A．
B．
C．
D．
【分析】（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分。
（2）当滑片滑动时，接入电路的电阻丝变长，则电阻变大，变短则电阻变小。
【解答】解：；
A、由图可知，滑动变阻器接入了上面两个接线柱，则接入电路电阻为0，移动滑片，电阻不变，故A错误；
B、由图可知，滑片向右移动时，滑动变阻器接入电路的电阻丝变长，滑动变阻器连入电路的电阻变大，故B正确；
C、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝变短，接入电路的滑动变阻器阻值变小，故C错误；
D、由图可知，滑动变阻器同时接下面两个接线柱，滑动变阻器被结成定值电阻，移动滑片，滑动变阻器接入电路的阻值不变，故D错误；
故选：B。
10．（2分）关于电流和电压，下列说法中正确的是（　　）
A．自由电荷的定向移动形成电流
B．只有正电荷的定向移动才能形成电流
C．电路中的电流是形成电压的原因
D．电路两端有电压，电路中就一定有电流
【分析】（1）自由电荷的定向移动形成电流；自由电荷可以是正电荷，也可以是负电荷，还可以是正负电荷同时向相反的方向移动形成电流；
（2）电压是形成电流的原因；
（3）根据形成电流的条件（一是有电源，二是电路闭合）分析答题。
【解答】解：AB、自由电荷的定向移动形成电流，而自由电荷可以是正电荷，也可以是负电荷，还可以是正负电荷同时向相反的方向移动形成电流，故A正确，B错误；
C、电压的作用是使电路中自由电荷定向移动形成电流，电压是形成电流的原因，故C错误；
D、电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故D错误。
故选：A。
11．（2分）智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图所示的四个电路图，其中符合设计要求的是（　　）
A． B．
C． D．
【分析】三把钥匙相当于三个开关，题意要求任意一个开关闭合，都能使电动机工作，根据电路的特点来分析解答。
【解答】解：
由题知，三个开关都可以单独控制电动机工作，从而打开门锁，所以三个开关应并联再与电动机M串联，故D符合要求。
故选：D。
12．（2分）小明将灯泡L1和L2接入电路，只闭合开关S1时，两灯都发光，再闭合开关S2发现灯L1更亮了，而灯L2不亮了，如图所示，小明连接的电路是（　　）
A． B．
C． D．
【分析】根据题目中的要求选出正确的电路图，题目中只闭合开关S1时，两灯都发光，所以可以把A和D选项都排除，再根据闭合开关S2发现灯L1更亮了，而灯L2不亮了选出正确的电路图。
【解答】解：只闭合开关S1时，两灯都发光，这个条件B和C选项都符合，再闭合开关S2发现灯L1更亮了，而灯L2不亮了，这时灯泡L2被短路，电路中只有灯L1，灯L1两端电压增大，所以更亮了。
故选：C。
13．（2分）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（　　）

A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
【分析】由电路图可知，灯泡和滑动变阻器串联，电流表测量电路中的电流；
根据滑片的移动判断接入电路电阻的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端电压的变化，根据P＝I2R可知灯泡实际功率的变化和灯泡亮暗的变化。
【解答】解：由电路图可知，灯泡和滑动变阻器串联，电流表测量电路中的电流；
将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；
根据I＝可知，电路中的电流变小，即电流表的示数变小；
根据U＝IR可知，灯泡两端的电压变小，由P＝UI可知，灯泡的实际功率变小，故灯泡变暗。
故选：D。
14．（2分）在研究串联电路中的电压规律实验中，小明连接了如图所示的电路，闭合开关S后，发现两灯都不亮，他用电压表先测量电源两端电压为3V，之后测量A、B两点之间的电压接近3V，若电路中只有一处故障，则电路故障可能是（　　）

A．L1断路 B．L2断路 C．L1短路 D．L2短路
【分析】开关闭合时，发现两灯均不亮，说明电路某处有开路；电压表有示数，说明电压表的正负接线柱能与电源两极相连。
【解答】解：根据电路图可知，两灯泡串联，闭合开关S后，发现两灯都不亮，说明电路出现了断路现象；用电压表先测量电源两端电压为3V，说明电源是正常的；测量A、B两点之间的电压接近3V，说明电压表与电源的正负极是通路，故故障是与电压表并联的AB之间的用电器出现了断路，即L1断路。
故选：A。
15．（2分）在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（　　）

A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L4两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同
【分析】（1）串联电路中的电流是处处相等的；
（2）在并联电路中，各个并联支路的电压是相等的。
【解答】解：AB、据甲图可知，两个灯泡串联，所以两个灯泡的电流是相等的，故AB错误；
CD、据乙图可知，两个灯泡的并联，所以这两个灯泡的电压一定相等；若两个灯泡的规格相同，即电流相等，若两个灯泡的规格不同，即电流不相等，所以此题中电压一定相等，但电流不能确定，故C正确，D错误；
故选：C。
二、多选题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16．（2分）关于电路的知识，下列说法中正确的是（　　）
A．在电路中，用电器是把电能转化为其他形式的能的装置
B．电路通常是由电源、用电器、开关和导线组成的
C．用一个开关控制两灯同时亮、同时灭，两灯一定要串联
D．通电铜导线中的电流方向与该导线中自由电子定向移动的方向相反
【分析】（1）电路是由用电器、导线、开关、电源组成的；
（2）用电器是消耗电能的装置，电源是提供电能的装置，开关是控制电路通断的装置，导线是输送电能的装置；
（3）电路中两个灯同时亮同时灭的电路不一定是串联，并联电路中开关在干路上时也会出现这种情况；
（4）电流方向规定的是正电荷定向移动的方向，与负电荷定向移动方向相反。
【解答】解：
A、在电路中，用电器是消耗电能的装置，把电能转化为其他形式的能；故A正确；
B、电路通常是由电源、用电器、开关和导线组成的；故B正确；
C、用一个开关控制两灯同时亮、同时灭，两灯不一定要串联，并联电路中开关接在干路上照样可以实现此现象；故C错误；
D、通电铜导线中是自由电子的定向移动形成的电流，自由电子带负电荷，所以电流方向与该导线中自由电子定向移动的方向相反；故D正确。
故选：ABD。
17．（2分）下列说法正确的是（　　）
A．常温常压下，一杯水和一桶水的比热容相等
B．不同燃料完全燃烧时，热值越大的燃料放出的热量越多
C．两个端面削平的铅块被压紧后“粘”在一起不易拉开，说明固体分子之间存在引力
D．在四冲程内燃机的工作过程中，做功冲程是将内能转化为机械能
【分析】（1）单位质量的某种物质温度升高1℃所吸收的热量叫做这种物质的比热容；比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关；
（2）燃料燃烧所能放出的热量的多少，取决于三个因素：一个是热值，只与燃料种类有关；一个是燃料的质量；一个是否完全燃烧；
（3）分子间的引力和斥力是同时存在的；
（4）内燃机的做功冲程中内能转化为机械能。
【解答】解：A、比热容是物质的一种特性，不管是一桶水还是一杯水，都是水，物质的种类没有改变，所以比热容也是保持不变的，故A正确；
B、燃料的热值越大，燃烧时放出的热量不一定越多，因为还要看质量是否完全燃烧，故B错误；
C、两个端面削平的铅块被压紧后“粘”在一起，表明固体分子之间存在引力，故C正确；
D、在做功冲程中，燃气膨胀做功，将内能转化为机械。故D正确。
故选：ACD。
18．（2分）关于热量、温度、内能之间的关系，下列说法正确的是（　　）
A．物体吸收热量，温度有可能保持不变
B．一个铜块温度升高，它的内能一定增加
C．物体温度升高，有可能是因为从外界吸收了热量
D．一个物体内能减少，一定是因为对外放出了热量
【分析】（1）晶体在熔化的过程中吸收热量温度不变；
（2）影响内能的因素是质量、温度、状态；
（3）改变物体内能的方法是做功和热传递。
【解答】解：
A、物体吸收热量，温度有可能保持不变，例如晶体在熔化过程中吸热，但温度不变，故A正确；
B、一个铜块的质量一定，温度升高时，分子的无规则运动加快，则它的内能一定增加，故B正确；
C、物体温度升高，有可能是因为从外界吸收了热量，也有可能是外界对物体做了功，故C正确；
D、一个物体内能减少，可能是对外放出了热量，也可能是对外做了功，故D错误。
故选：ABC。
19．（2分）2020年7月23日，我国“天问一号”火星探测器由长征五号遥四运载火箭发射升空，开始火星探测之旅，如图所示。“天问一号”在到达火星附近时，通过“刹车”减速进入环绕火星运行的轨道（“天问一号”在火星大气层外运行，不受火星大气阻力）。在某次环绕火星的椭圆轨道上运行时，“近火点”A高度约280km，“远火点”B高度约5.9×104km。下列说法正确的是（　　）

A．火箭加速升空时，机械能不变
B．火箭发射加速升空时，“天问一号”探测器的动能转化为重力势能
C．“天问一号”在火星附近“刹车”减速后，具有的机械能减小
D．“天问一号”从“近火点”A运动到“远火点”B的过程中，动能转化为重力势能
【分析】机械能等于动能和势能之和，动能和物体的质量和速度有关，重力势能和物体的质量和高度有关。
【解答】解：
A、火箭加速升空时，燃料燃烧产生的化学能转化为内能，内能对火箭做功，使得火箭的机械能变大，故A错误；
B、火箭发射加速升空时，“天问一号”探测器的质量不变，速度变大，动能变大，高度变大，重力势能变大，不是动能转化为重力势能，故B错误；
C、“天问一号”在火星附近“刹车”减速后，质量不变，速度变小，动能变小，高度变小，重力势能变小，故具有的机械能减小，故C正确；
D、“天问一号”从“近火点”A运动到“远火点”B的过程中，质量不变，速度变小，动能变小，高度变大，重力势能变大，动能转化为重力势能，故D正确。
故选：CD。
20．（2分）在如图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（　　）

A．断开开关S2、S3，闭合开关S1时，电流表A2的示数大于A1的示数
B．断开开关S1，闭合开关S2、S3时，电流表A1的示数大于A2的示数
C．若同时闭合三个开关，灯泡L1、L2并联
D．断开开关S1，闭合开关S2、S3时，灯泡L1、L2并联
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两极相连；而用电器短路是指用一根导线将某个用电器的两端连接起来，没有电流通过该用电器。
（3）串联电路中电流处处相等；并联电路中干路电流等于各支路电流之和。
【解答】解：
A．断开开关S2、S3，闭合开关S1时，两个灯泡与电流表A1、A2串联，由串联电路的电流特点可知电流表A1、A2的示数相同，故A错误；
B．断开开关S1，闭合开关S2、S3时，根据电流的流向可知，两个灯泡并联，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，由并联电路的电流特点可知电流表A1的示数大于A2的示数，故B正确；
C．若同时闭合三个开关，根据电流的流向可知，会造成电源短路，即两盏灯都被短路了，故C错误；
D．若断开开关S1，闭合开关S2、S3，根据电流的流向可知，两个灯泡并联，故D正确。
故选：BD。
三、实验解答题（共48分，每空、每图2分）
21．（4分）（1）图1中所示电压表的示数是 　1.5　V。
（2）图2所示电阻箱的示数为 　1998　Ω。

【分析】（1）读取电压表示数时，先要明确选择的量程和对应的分度值，再根据指针位置读数；
（2）电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值。
【解答】解：
（1）由图知，电压表使用的量程为0～3V，分度值为0.1V，示数为U＝1V+5×0.1V＝1.5V。
（2）由图示电阻箱可知，电阻箱的示数为：R＝1×1000Ω+9×100Ω+9×10Ω+8×1Ω＝1998Ω；
故答案为：（1）1.5；（2）1998。
22．（2分）请根据图所示的实物连接图，在虚线框内画出与它对应的电路图。

【分析】根据实物图分析电路的连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关在干路上控制整个电路，电路图如图所示：
。
23．（2分）请根据如图所示的电路图，用笔画线表示导线将右图中各个元件连接起来。

【分析】由电路图可知，两灯泡串联，电压表并联在L1两端测其电压，然后与电源、开关串联组成电路，根据电流流向法、按先串后并的原则进行解答，要注意根据电源的电压确定电压表的量程。
【解答】解：从电源的正极出发，依次串联开关S、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在L1两端，
由实物图可知，电源是由两节干电池串联组成的，电源电压为3V，则电压表选择的量程为0～3V，如下图所示：

24．（4分）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带　同种　（选填“同种”或“异种”）电荷，由于互相　排斥　（选“吸引”或“排斥”）而张开。

【分析】验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥。
【解答】解：
用毛皮摩擦过的橡胶棒带负电（有多余的电子），用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了同种电荷﹣﹣﹣负电荷；由于同种电荷相互排斥，所以其两个金属箔片会张开；
故答案为：同种；排斥。
25．（2分）如图所示，小灯泡均能发光，①、②是电压表或电流表，请你判断：　②　是电压表。（选填：“①”或“②”）

【分析】电流表测量电流时需要与用电器串联；电压表测量电压时，需要并联。
【解答】解：电流表串联在电路中，电压表并联在电路中，由电路图可知，①是电流表，②是电压表。
故答案为：②。
26．（4分）在“探究比较不同物质比热容”的实验中，实验装置如图所示。
（1）实验中量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电热器加热。可以认为电热器放出的热量全部被液体吸收，则液体吸收热量的多少可以用　加热时间的长短　表示。
加热时间/min
0
1
2
3
4
甲的温度/℃
20
28
36
44
52
乙的温度/℃
35
39
43
47
51
（2）实验中记录的数据如表所示。分析实验数据可知，　乙　物质的比热容大（选填“甲”或“乙”）。

【分析】比较物质吸热能力实验需要应用控制变量法，根据控制变量法的要求分析答题；用相同的热源对液体加热，液体在相等时间内吸收的热量相等，质量相同的液体升高相同的温度，吸收的热量越多，液体吸热能力越强。
【解答】解：（1）探究物质吸热能力实验，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中；
用相同的电加热器加热，加热相同的时间，放出的热量就是相等的，甲和乙吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间的长短来反映的；
（2）由表中实验数据可知，同样加热1min，甲升高8℃，乙升高4℃时，需要的加热时间相同，甲吸收的热量等于与乙吸收的热量，甲升高温度大于乙升高温度，所以乙物质的吸热能力强。
故答案为：（1）加热时间的长短；（2）乙。
27．（2分）在“探究串联电路的电压规律”时，采用如图所示的电路。闭合开关S，用电压表分别测出AB、BC、AC两端的电压，在表格中记录第一组数据后，为得到更普遍的规律，接着的实验步骤是 　C　。（只有一个选项符合题意）
A.将两灯并联进行实验
B.去掉一个灯泡，仅保留一个灯泡进行实验
C.更换两端电压不同的电源，换用不同规格的小灯泡，再测出几组电压值
D.换用电压表的另一量程，再测出一组电压值

【分析】无论做什么实验，实验结论一定要具有普遍性，因此在研究串联电路中的电压关系时，为了使结论具有普遍性需采用不同灯泡进行多次实验。
【解答】解：用电压表分别测出AB、BC、AC两端的电压在表格中记录第一组数据后，为得到更普遍的规律接下来应该更换两端电压不同的电源，换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有普遍性，故C正确。
故答案为：C。
28．（6分）如图所示，用装有细砂的透明容器、小桌模型和质量不同的铁块做“探究重力势能大小与哪些因素有关”的实验。将小桌水平放在细砂上，通过比较桌腿陷入细砂的深度来间接判断物体重力势能的大小。

（1）图甲所示实验时研究重力势能大小与物体的　高度　的关系。
（2）如表是某同学进行图乙所示试验时记录的实验数据。分析比较实验数据及观察到的现象，可分析得出的出步结论是：在　高度　相同的情况下，铁块的质量越大，具有的重力势能越　大　（选填“大”或“小”）．
实验序号
铁块质量m/kg
铁块距小桌的高度H/m
桌腿进入细砂中的深度h/m
1
0.1
0.6
0.024
2
0.2
0.6
0.035
3
0.3
0.6
0.043
【分析】影响重力势能大小的因素是质量和被举高度，在探究重力势能和其中一个因素的关系时，要采用控制变量法控制另外一个因素不变，据此进行分析。
【解答】解：
（1）分析比较图甲实验过程能看出，铁块的质量是相同的，但所处的高度不同，此实验是研究重力势能大小与物体的高度的关系；
（2）分析比较实验数据可知：在铁块距小桌的高度相同的情况下，铁块的质量越大，铁块把桌腿进入细砂中的深度越深，说明铁块具有的重力势能越大。
故答案为：（1）高度；（2）高度；大。
29．（6分）学习了电学知识后，小明对影响导体电阻大小的某些因素进行了探究，他从实验室中选出符合要求的电池组、小灯泡、电流表、开关、带有金属夹的导线若干以及几种电阻丝，电阻丝的参数如表，小明连接了如图所示的部分实验电路。请回答下列问题：
编号
材料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.1
b
锰铜合金丝
1.0
0.1
c
镍铬合金丝
1.0
0.2
d
镍铬合金丝
0.5
0.1
（1）探究导体的电阻大小跟导体材料是否有关，应选用编号为a和 　 　的电阻丝分别接入电路中。
（2）若选用编号为a和c的电阻丝分别接入电路中，可探究 　横截面积　。
（3）该探究实验中应用的实验方法有 　BD　（选填字母，符合题意的选项多于一个）
A．等效替代法
B．转换法
C．放大法
D．控制变量法

【分析】影响导体电阻大小的因素：导体的材料、长度、横截面积和温度，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；实验中通过电流表示数的大小来判定电阻的大小。
【解答】解：
（1）探究导体的电阻大小跟导体材料是否有关时，需要控制导体的长度和横截面积相同，材料不同，故应选用编号为a和b的电阻丝分别接入电路中；
（2）若选用编号为a和c的电阻丝分别接入电路中，根据表格中的数据可知，a和c的长度、材料都相同，横截面积不同，所以探究的是电阻大小跟导体的横截面积的关系；
（3）电阻大小取决于导体的材料、长度、横截面积和温度，实验中采用的是控制变量法；电阻的大小通过电流表体现出来，使用了转换法；故选BD。
故答案为：（1）b；（2）横截面积；（3）BD。
30．（10分）在“探究影响动能大小的因素”实验中，如图所示，让质量为m、2m的两个小球分别从斜面上由静止滚下，小球撞击放在水平木板上的木块，使木块和小球一起向前移动，虚线位置为木块移动一段距离后停止的位置。
（1）小球动能是由 　重力势能　转化来的。
（2）实验中通过 　木块移动的距离　反映小球动能的大小。
（3）a、b两图所示实验中，小球都从相同高度处由静止释放，是为了使两次实验中小球运动斜轨道底端时的 　速度　相同。
（4）比较 　a和c　两图进行的实验，可以探究小球的动能与速度的关系。
（5）比较b、c两图进行的实验，可以判断 　 　（选填“b”或“c”）图小球的动能更大。

【分析】（1）小球从高处滑下，重力势能转化为动能；
（2）物体的动能不同，推动木块移动的距离不同；
（3）小球下落的高度相同，到达水平面时的速度是相同的；
（4）分析图示实验，根据实验控制的变量与实验现象分析答题；
（5）根据木块移动的距离的大小分析动能的大小。
【解答】解：（1）实验中，小球从高处滑下，小球的质量不变，速度变大，动能变大，高度变小，重力势能变小，重力势能转化为动能；
（2）实验中通过比较木块移动的距离来反映小球动能的大小，这是转换法的应用；（3）小球的质量不同，从同一高度下落，则小球到达水平面时的速度是相同的；
（4）探究物体的动能大小与物体的运动速度有关时，应控制小球的质量相同，速度不同，所以应使质量相同的小球从斜面的不同高度由静止滚下，所以应对比a和c两组实验；
（5）根据b、c两图可知，图b中木块被小球撞击运动的距离远，则图b中小球的动能更大。
故答案为：（1）重力势能；（2）木块移动的距离；（3）速度；（4）a和c；（5）b。
31．（6分）小明认为：并联电路中，通过某定值电阻的电流与通过干路的电流有关。请你利用如图所示的电路，设计一个实验判断小明的观点是否正确。（电源两端电压保持不变）
（1）请补全实验步骤：
①断开开关S2，闭合开关S1，记录电流表A的示数I1，电流表A2的示数I2；
②　再闭合开关S2　，记录电流表A1的示数I1′，电流表A2的示数I2′。
（2）请补全判断方法：
I1′≠I1，若I2′≠I2，则通过某定值电阻的电流与通过干路的电流 　有关　；
若I2′＝I2，则通过某定值电阻的电流与通过干路的电流 　无关　。

【分析】探究通过某定值电阻的电流与通过干路的电流是否有关时，采用的是控制变量法，实验中需要控制其他支路的电流不变。
【解答】解：（1）①断开开关S2，闭合开关S1，记录电流表A的示数I1，电流表A2的示数I2；此时两个电流表测量的都是通过R1的电流；
②再闭合开关S2，记录电流表A1的示数I1′，电流表A2的示数I2′，此时电流表A2测量的是通过R1的电流，电流表A1测量的是干路中的电流；
（2）I1′≠I1，若I2′≠I2，这说明闭合开关S2后，通过R1的电流的电流发生了变化，则说明通过某定值电阻的电流与通过干路的电流有关；若I2′＝I2，则表明通过某定值电阻的电流与通过干路的电流无关。
故答案为：（1）再闭合开关S2；（2）有关；无关。
32．（6分）请阅读《物体电阻与温度的关系》，回答。
物体电阻与温度的关系
当温度不断升高，物体的电阻是否会不断变大，最终变成无限大呢？其实，不同材料的物体情况各有不同。金属导体，如铁、铜等，其电阻率（电阻率是用来表示各种物质电阻特性的物理量）随温度的升高而变大。这是因为温度升高，金属材料中自由电子运动的阻力会增大，电阻就会不断变大。到了一定温度，物态开始发生变化，例如：从固体变成液体，再从液体变成气体。在物态变化时，由于原子的排列变得更为混乱、分散，电阻率还会出现跳跃式的上升。
半导体，由于其特殊的晶体结构，所以具有特殊的性质。如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，可供其他电子移动的空穴增多，所以导电性能增加，电阻率下降。掺有杂质的半导体变化较为复杂，当温度从绝对零度上升，半导体的电阻率先是减小，到了绝大部分的带电粒子离开他们的载体后，电阻率会因带电粒子的活动力下降而稍微上升。当温度升得更高，半导体会产生新的载体（和未掺杂质的半导体一样），于是电阻率会再度下降。绝缘体和电解质，它们的电阻率与温度的关系一般不成比例。
还有一些物体，如锰铜合金和镍铬合金，其电阻率随温度变化极小，可以利用它们的这种性质来制作标准电阻。
当温度极高时，物质就会进入新的状态，成为等离子体。此时，原子被电离，电子溢出，原子核组合成离子团，因此即使原本物质是绝缘体，成为等离子体后也可导电。
如果温度更高会是什么情况？据报道，美国能源部布鲁克海文国家实验室下属的研究小组，利用相对论重离子对撞机成功地制造出有史以来最高温度，该极端状态产生的物质成为新的夸克胶子混合态，其温度约为四万亿摄氏度，是太阳核心温度的25万倍。这种物质存在的时间极短（大约吸10s﹣28s），所以它的电性质尚不明确。
总之，物体电阻与温度之间的关系非常复杂，温度升高到一定程度时，物体的电阻并不一定会变得无限大，使得电流完全无法通过。
请根据上述材料，回答下列问题：
（1）绝缘体成为等离子体后 　能够　导电。（选填“能够”或“不能”）
（2）本文的第二自然段，研究的科学问题的自变量是温度，因变量是 　电阻　。
（3）一般情况下，随着温度的升高，下列说法正确的是 　 　。（只有一个选项符合题意）
A．金属导体的导电性会增强
B．半导体材料的电阻率可能会减小
C．用镍铬合金制成的滑动变阻器的最大阻值变小
【分析】先通读全文，根据材料中提供的信息，找到相关的答案。
【解答】解：
（1）由题意知：当温度极高时，物质就会进入新的状态，成为等离子体。此时，原子被电离，电子溢出，原子核组合成离子团，因此即使原本物质是绝缘体，成为等离子体后也可导电；所以，绝缘体成为等离子体后能够导电；
（2）当温度不断升高，物体的电阻是否会不断变大，最终变成无限大呢？研究电阻随温度的变化关系，研究的科学问题的自变量是温度，因变量是电阻；
（3）A、由题意可知，金属导体，如铁、铜等，其电阻率（电阻率是用来表示各种物质电阻特性的物理量）随温度的升高而变大。电阻变大，导电性会减小；故A错误
B、半导体，由于其特殊的晶体结构，所以具有特殊的性质，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，可供其他电子移动的空穴增多，所以导电性能增加，电阻率下降，掺有杂质的半导体变化较为复杂，当温度从绝对零度上升，半导体的电阻率先是减小，到了绝大部分的带电粒子离开他们的载体后，电阻率会因带电粒子的活动力下降而稍微上升。当温度升得更高，半导体会产生新的载体（和未掺杂质的半导体一样），于是电阻率会再度下降，所以，半导体材料的电阻率可能会减小，故B正确；
C、镍铬合金其电阻率随温度变化极小，可以利用它们的这种性质来制作标准电阻，用镍铬合金制成的滑动变阻器的最大阻值保持不变，故C错误。
故答案为：（1）能够；（2）电阻；（3）B。
五、计算题（共6分，每题3分）
33．（3分）如图所示，电源两端电压U为12V并保持不变。当开关S闭合时，电压表示数U2为4V，电流表示数I为1A。求：
（1）电阻R1两端的电压U1；
（2）电阻R1两端的电压U1与通过R1的电流I的比值。

【分析】当开关S闭合时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）根据串联电路的电压特点求出电阻R1两端的电压；
（2）知道电阻R1两端的电压U1和电路中的电流即通过R1的电流I，然后求出两者的比值。
【解答】解：当开关S闭合时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）因串联电路中总电压等于各分电压之和，
所以，电阻R1两端的电压U1＝U﹣U2＝12V﹣4V＝8V；
（2）因串联电路中各处的电流相等，
所以，由电流表示数I为1A可知，通过R1的电流也为1A，
由I＝可知，电阻R1两端的电压U1与通过R1的电流I的比值即为R1的阻值大小，
则R1＝＝＝8Ω。
答：（1）电阻R1两端的电压U1是8V；
（2）电阻R1两端的电压U1与通过R1的电流I的比值是8Ω。
34．（3分）如图所示，电源两端电压U为9V并保持不变，闭合开关S后，电流表A的示数I为1.2A，电流表A1的示数I1为0.9A。求：
（1）通过电阻R2的电流I2；
（2）电阻R2两端的电压U与通过R2的电流I2的比值。‍‍

【分析】由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）根据并联电路的电流特点求出通过电阻R2的电流；
（2）根据并联电路的电压特点可知电阻R2两端的电压，然后求出电阻R2两端的电压U与通过R2的电流I2的比值。
【解答】解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流I2＝I﹣I1＝1.2A﹣0.9A＝0.3A；
（2）因并联电路中各支路两端的电压相等，
所以，电阻R2两端的电压U＝9V，
由I＝可知，电阻R2两端的电压U与通过R2的电流I2的比值即为电阻R2的大小，
则R2＝＝＝30Ω。
答：（1）通过电阻R2的电流I2为0.3A；
（2）电阻R2两端的电压U与通过R2的电流I2的比值为30Ω。‍‍
声明：试题解析著作权属所有，未经书面同意，不得复制发布
日期：2021/11/4 5:33:13；用户：13675011392；邮箱：13675011392；学号：40932421
