2021年江苏省泰州市姜堰区中考物理模拟【试卷+答案】

这是一份2021年江苏省泰州市姜堰区中考物理模拟【试卷+答案】，共26页。

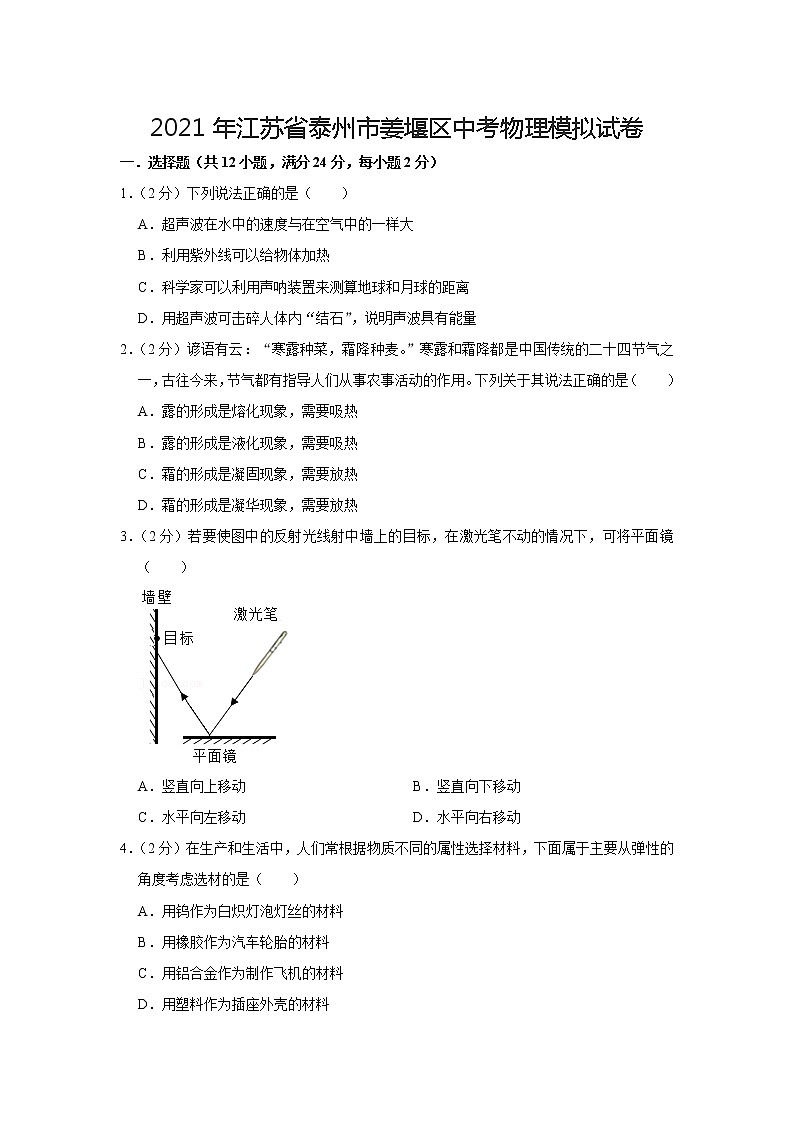

2021年江苏省泰州市姜堰区中考物理模拟试卷
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）下列说法正确的是（　　）
A．超声波在水中的速度与在空气中的一样大
B．利用紫外线可以给物体加热
C．科学家可以利用声呐装置来测算地球和月球的距离
D．用超声波可击碎人体内“结石”，说明声波具有能量
2．（2分）谚语有云：“寒露种菜，霜降种麦。”寒露和霜降都是中国传统的二十四节气之一，古往今来，节气都有指导人们从事农事活动的作用。下列关于其说法正确的是（　　）
A．露的形成是熔化现象，需要吸热
B．露的形成是液化现象，需要吸热
C．霜的形成是凝固现象，需要放热
D．霜的形成是凝华现象，需要放热
3．（2分）若要使图中的反射光线射中墙上的目标，在激光笔不动的情况下，可将平面镜（　　）

A．竖直向上移动 B．竖直向下移动
C．水平向左移动 D．水平向右移动
4．（2分）在生产和生活中，人们常根据物质不同的属性选择材料，下面属于主要从弹性的角度考虑选材的是（　　）
A．用钨作为白炽灯泡灯丝的材料
B．用橡胶作为汽车轮胎的材料
C．用铝合金作为制作飞机的材料
D．用塑料作为插座外壳的材料

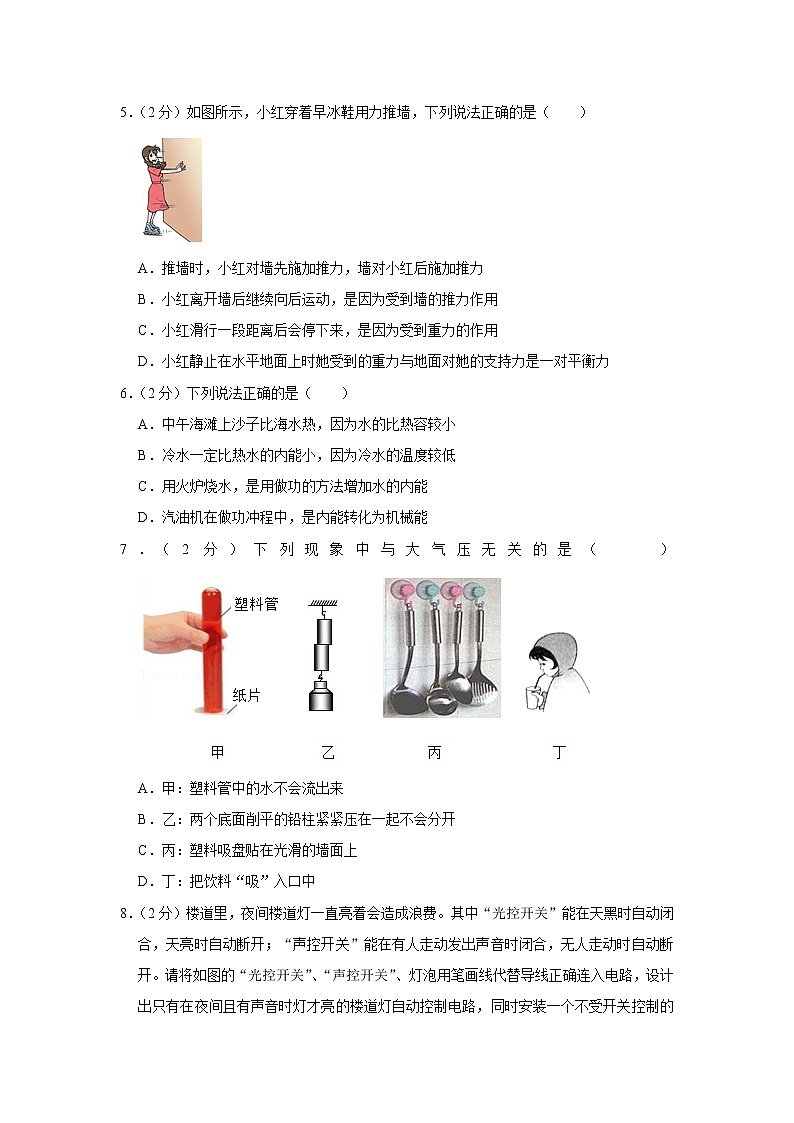

5．（2分）如图所示，小红穿着早冰鞋用力推墙，下列说法正确的是（　　）

A．推墙时，小红对墙先施加推力，墙对小红后施加推力
B．小红离开墙后继续向后运动，是因为受到墙的推力作用
C．小红滑行一段距离后会停下来，是因为受到重力的作用
D．小红静止在水平地面上时她受到的重力与地面对她的支持力是一对平衡力
6．（2分）下列说法正确的是（　　）
A．中午海滩上沙子比海水热，因为水的比热容较小
B．冷水一定比热水的内能小，因为冷水的温度较低
C．用火炉烧水，是用做功的方法增加水的内能
D．汽油机在做功冲程中，是内能转化为机械能
7．（2分）下列现象中与大气压无关的是（　　）
A．甲：塑料管中的水不会流出来
B．乙：两个底面削平的铅柱紧紧压在一起不会分开
C．丙：塑料吸盘贴在光滑的墙面上
D．丁：把饮料“吸”入口中

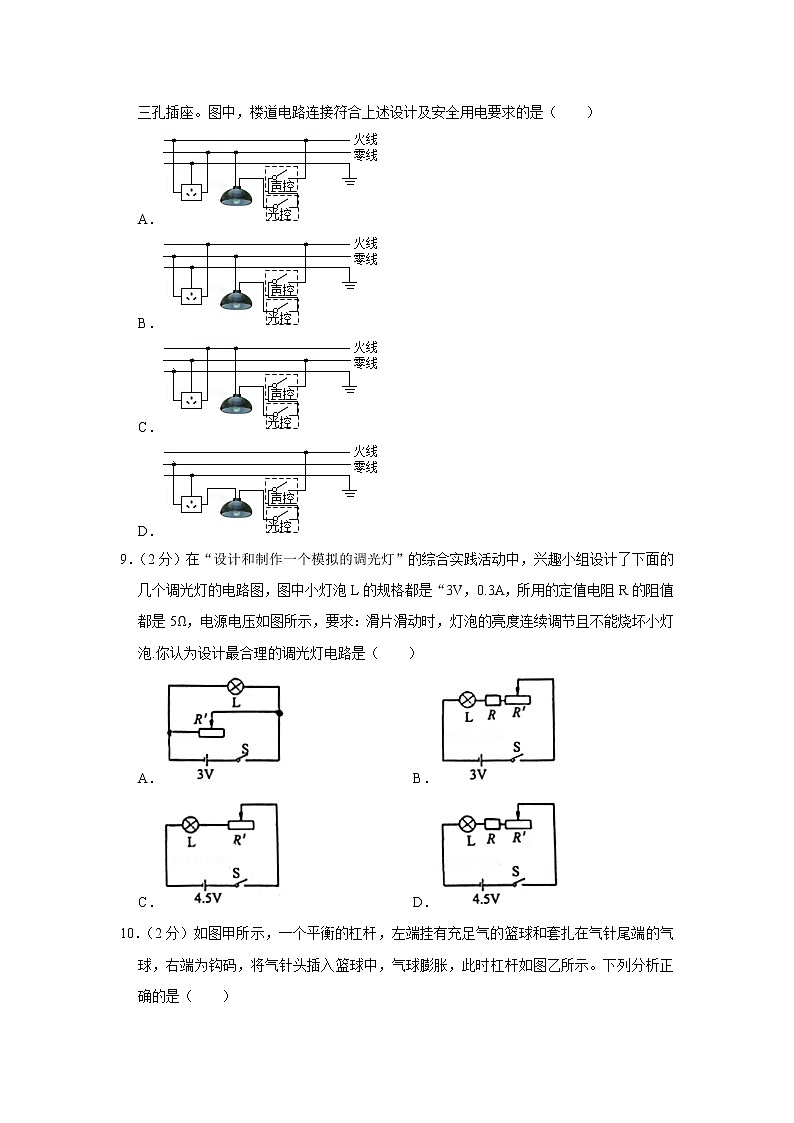

8．（2分）楼道里，夜间楼道灯一直亮着会造成浪费。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。图中，楼道电路连接符合上述设计及安全用电要求的是（　　）
A．
B．
C．
D．
9．（2分）在“设计和制作一个模拟的调光灯”的综合实践活动中，兴趣小组设计了下面的几个调光灯的电路图，图中小灯泡L的规格都是“3V，0.3A，所用的定值电阻R的阻值都是5Ω，电源电压如图所示，要求：滑片滑动时，灯泡的亮度连续调节且不能烧坏小灯泡.你认为设计最合理的调光灯电路是（　　）
A． B．
C． D．
10．（2分）如图甲所示，一个平衡的杠杆，左端挂有充足气的篮球和套扎在气针尾端的气球，右端为钩码，将气针头插入篮球中，气球膨胀，此时杠杆如图乙所示。下列分析正确的是（　　）

A．图甲中，杠杆左右两边所受拉力的力臂相等
B．图乙中，气球的体积越大，它所受浮力越小
C．图乙中，杠杆的左端上翘是因为气球所受浮力增大
D．实验过程中，杠杆左端所挂物体的总重变大
11．（2分）如图，小明用动滑轮在10s内将重400N的物体匀速提高了5m，若这一过程中动滑轮的机械效率是80%，则下列结论中正确的是（　　）

A．小明的拉力为200N B．小明做的额外功为400J
C．动滑轮应为100N D．小明做功的功率为200W
12．（2分）在如图所示的实物电路中，电源电压恒为6V，滑动变阻器的规格为“20Ω 0.5A”，灯泡上标有“4V 1W”的字样（不考虑温度对灯泡电阻的影响），电流表选择0～0.6A量程，电压表V1选择0～15V量程，V2选择0～3V量程。闭合开关后调节滑动变阻器的滑片，在保证电路安全条件下，下列说法正确的是（　　）

A．电压表V2示数的变化范围为2～3V
B．滑动变阻器接入电路的阻值变化范围8～20Ω
C．当灯泡正常发光时，灯泡和滑动变阻器消耗的功率之比为4：1
D．如果将该灯泡和另一个标有“3V 15W”字样的灯泡（不考虑温度对灯泡电阻的影响）串联在另一电源下，电源电压允许的最大值为7V
二．填空题（共8小题，满分26分）
13．（3分）在文艺晚会上。
（1）优美笛声是由空气柱　 　产生的；吹奏过程中，演奏员不断调整手指在笛子上的按压位置是为了改变声音的　 　；笛声是通过　 　传到台下观众处的。
（2）演员们在阵阵“烟雾”中翩翩起舞，这“烟雾”是由于向舞台喷洒的大量干冰粉末迅速　 　吸热，气温降低，致使水蒸气　 　而成的。
14．（3分）2015年5月13日上午11时许，微信圈里广州朋友上传当地出现太阳旁边有一个圈的照片，如图所示，这种自然现象是日光主要通过云层中的冰晶时，经光的　 　（填“折射”或“反射”）形成围绕太阳呈内红外紫的彩色光环的光现象，也说明太阳光　 　（填“是”或“不是”）单色光，光的三原色的指红、　 　蓝三种颜色。

15．（3分）电磁波家族有无线电波、红外线、可见光、紫外线等，在真空中传播时，它们的相同　 　（选填“频率”、“波长”或“波速”）；核电站是通过核　 　（选填“裂变”、“聚变”）获取核能来发电的；能源利用的实质是能量的　 　或　 　，在此过程中能的总量是　 　的。

16．（4分）如图甲所示，重500N的小车受到80N的水平推力，在水平地面上做直线运动，其距离随时间变化的图像如图乙所示，则小车运动的速度为 　 　m/s；10s内人对小车做的功是 　 　J；人对小车做功的功率是 　 　W。


17．（3分）为探究“动能大小的影响因素”，小华利用斜面、钢球、木块等器材开展了如图所示的实验。
（1）实验中通过比较木块　 　来判断钢球动能的大小；
（2）在图甲和图丙中，用质量不同的两个钢球从斜面上相同高度自由滚下，目的是使钢球撞击木块时的　 　相同：
（3）如果水平面光滑，则　 　（选填“能”或“不能”）完成本实验。

18．（4分）如图所示为验证“滑动摩擦力大小跟接触面的粗糙程度有关”的实验，用弹簧测力计水平拉动木块A，应使木块A沿水平桌面做 　 　直线运动。实验过程中，需要改变 　 　。大量实验表明，接触面越粗糙，滑动摩擦力 　 　（选填“越大”或“越小”）。

19．（4分）将甲、乙、丙三个体积相同而材料不同的实心球放入盛有液体的容器中，各球静止时所处位置如图所示，可以判断　 　球的密度最大，三个球受到的浮力F甲、F乙、F丙的大小关系是　 　；三个球受到的重力G甲、G乙、G丙的大小关系是　 　；图中a、b两处所受液体压强pa、pb的大小关系是　 　。

20．（2分）如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯。白天灯熄，夜晚灯亮。则给路灯供电的电源应接在　 　（a、b或b、c）两端；如果将电阻箱R的阻值调小一些，则路灯比原来　 　（早一些/迟一些）亮。

三．作图题（共10小题，满分50分）
21．（2分）请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。

22．（2分）如图所示，物体A沿斜面向下做匀速直线运动，请在图中作出斜面对物体A所施加力的示意图。

23．（2分）如图所示，请将虚线框内带有保险丝的三孔插座正确接入家庭电路。

24．（6分）为助力乡村振兴，南通市不少村镇利用水乡特色，将生态农业和旅游观光相结合，打造美丽乡村。如图是某村使用的观光艇，其部分技术参数如表：
（g＝10N/kg，q柴油＝4.3×107J/kg，ρ柴油＝0.8×103kg/m3）
（1）若每位游客的平均质量为60kg，求观光艇满载时，受到的浮力；
（2）若观光艇以最大速度匀速航行时，求观光艇受到水的平均阻力；
（3）某次以最大航速游玩30min，消耗柴油5×10﹣3m3，求发动机的效率。
空船质量
800kg
发动机输出最大功率
4.3×104W
最大载人数量
8人
最大航速
10m/s

25．（6分）某电加热器简化电路如图所示，R1、R2为发热电阻，1、2、3、4为触点，S为旋转型开关，实现关、低、高挡的转换。高温挡的功率为1100W，低温挡时R1的功率为44W。求：
（1）当旋转型开关与触点3、4接触时，电加热器处于　 　（选填“关”、“低温挡”或“高温挡”）；
（2）在该电加热器的电热槽中装质量为500g、初温为12℃的水，用高温挡正常加热至沸腾，若此过程中发热电阻产生的热量全部被水吸收，则需要加热多长时间？（电热槽内气压为标准大气压，c水＝4.2×103J/（kg•℃）
（3）低温挡时R2的功率。

26．（7分）如图是某学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出　 　的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小　 　的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向　 　（选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是　 　。
A、像距过大，超过光具座的长度
B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏，　 　在光屏上得到像（选填“能”或“不能”），　 　（选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的，若拿下光屏，在透镜右侧移动眼睛的位置　 　（选填“能”或“不能”）看到像。
（5）小李同学将近视眼镜片放在蜡烛与凸透镜（靠近凸透镜）之间，小郭调整蜡烛、透镜和光屏的位置，直到在光屏上得到一个倒立缩小的清晰的像后，再将镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小李应将光屏向　 　（选填“左”或“右”）移动。

27．（6分）如图甲是小华同学探究二力平衡条件时的实验情景：

（1）小华将系于小卡片（重力可忽略不计）两对角上的细线分别跨过左右支架上的滑轮，并在线的两端挂上钩码，并通过调整　 　来改变拉力的大小。
（2）当小卡片平衡时，小华将小卡片旋转一个角度，松手后小卡片不能平衡，设计此实验步骤的目的是为了探究　 　。
（3）小明将木块放在水平桌面上，设计了如图乙所示的实验，同学们都认为小华的实验优于小明的实验。其主要原因是　 　
A．减少摩擦力对实验结果的影响 B．小卡片是比较容易获取的材料
C．容易让小卡片在水平方向上保持平衡 D．小卡片容易旋转
（4）利用图丙装置　 　（选填“能”、“不能”）探究二力平衡的条件。
28．（5分）如图甲，小虎在两个相同的容器内分别装入A、B两种液体，用相同规格的电加热器加热。使两种液体升高相同的温度，比较它们吸收热量的多少，看看这两种物质的吸热情况是否存在差异。

（1）实验时，一定要保证A、B两种液体的 　 　（选填“质量”或“体积”）相同。
（2）实验中，两种液体吸收热量的多少可通过 　 　（选填“液体升高的温度”或“加热时间”）比较。
（3）小虎根据实验数据绘制了液体温度与加热时间的关系图象如图乙所示，分析图象可知：A液体的比热容 　 　（选填“大于”、“小于”或“等于”）B液体的比热容，　 　液体更造合用来做发动机的冷却剂。
（4）如果A物质的比热容为4.0×103J（kg•℃），则B物质的比热容为 　 　（kg•℃）。
（5）关于温度、内能和热量，下列说法中正确的是 　 　（填选项前字母）
A.内能相同的两个物体可能发生热传递
B.晶体凝固过程，温度和内能都不变
C.物体的温度越高，含有的热量越多
D.物体吸收了热量，温度一定升高
29．（5分）如图示是探究通电直导线周围磁场的实验装置。
（1）小磁针放置在桌面上静止时，将直导线AB沿 　 　（选填“东西”、“南北”或“任意”）方向放置在小磁针正上方，实验时效果最明显。
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明通电导线周围存在 　 　。此时若移去小磁针，上述结论是否成立？　 　（选填“是”或“否”）。
（3）仅将电源正负极对调，小磁针偏转方向发生改变，这表明通电直导线周围磁场的方向与 　 　有关。

30．（9分）小虎利用如图甲所示的电路测量小灯泡的电功率。实验器材有：额定电压为3.8V的小灯泡、两节新干电池、电流表、电压表、滑动变阻器、开关、导线若干。

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）闭合开关后，小虎发现无论怎样移动滑片小灯泡都不亮，电流表无示数，电压表有示数且接近于电源电压，其原因可能是　 　。
（3）小虎测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了如图乙所示的小灯泡的电流和电压关系图像。在这个图像中，横轴应该表示的是　 　（选填“电压”或“电流”）。
（4）小虎利用上述步骤　 　（选填“能”或“不能”）测出小灯泡的额定功率，其原因是　 　。
（5）小虎另选实验器材设计了如图丙所示的电路，测出了额定电压为U额的小灯泡的额定功率。实验方案如下：（电源电压恒定不变，R0阻值已知）
①只闭合开关S和S1，移动滑动变阻器R1的滑片，使电压表示数为U额。
②只闭合开关S和S2，保持R1的滑片位置不动，测得此时电压表示数为U1；之后将R1滑片移到最左端，读出电压表示数为U2。
则小灯泡额定功率的表达式P额＝　 　（用字母U额、R0、U1、U2表示）。

参考答案
一．选择题（共12小题，满分24分，每小题2分）
1．解：A、超声波在水中比在空气中传播的快，故A错误；
B、红外线的热效应比较强，可以用红外线加热物体，故C错误；
C、因为太空中没有空气，是真空，所以声音不能够在真空中进行传播，故不能利用超声测距，故C错误；
D、因为声音可以传递能量，而超声波具有很强的能量，声音可以用来击碎身体内的结石。故D正确。
故选：D。
2．解：AB、露是空气中的水蒸气温度降低时变成小水珠，是液化现象，液化放出热量，故A错误，B错误。
CD、霜是空气中的水蒸气温度降低直接变成小冰晶，是凝华现象，凝华放出热量，故C错误，D正确。
故选：D。
3．解：A、将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，反射光线能射中墙上的目标，故A符合题意；
B、将平面镜竖直向下移动一段距离，则入射光线方向不变，入射点向左边移动，则反射光线也向左移动，光斑会向下移动，反射光线不能射中墙上的目标，故B不符合题意；
C、将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，所以反射光线不能射中墙上的目标，故C不符合题意；
D、将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，所以反射光线不能射中墙上的目标，故D不符合题意。
故选：A。
4．解：
A、钨丝做灯丝是利用钨丝的熔点比较高的性质，此选项不符合题意；
B、用橡胶作为汽车轮胎的材料，利用了橡胶弹性好，耐磨性强的特点，此选项符合题意
C、铝合金的密度比较小，在相同体积时，质量比较小，重力比较小，易于飞机起飞，此选项不符合题意；
D、用塑料作为插座外壳的材料，利用了塑料绝缘性强的特点，可以保证用电安全，此选项不符合题意；
故选：B。
5．解：A、力的作用是相互的，是同时的，没有先后，小丽推墙时，同时墙对小丽也有力的作用，故A错误；
B、小丽由于惯性继续向后运动，故B错误；
C、由于小丽受到阻力的作用，受力不平衡，运动状态不断改变，最后停下来，故C错误；
D、小丽受到重力与地面支持力的作用而静止，由于二力平衡条件可知，它们是一对平衡力，故D正确。
故选：D。
6．解：
A、沙子发烫而水不热是因为水的比热容大，质量和吸收相同的热量沙子升高的温度要大，故A错误；
B、内能与物体的温度和质量有关，因此热水的内能不一定比冷水的内能多，故B错误；
C、用火炉烧水，是用热传递的方法增加水的内能，故C错误；
D、汽油机在做功冲程中把内能转化为机械能，故D正确。
故选：D。
7．解：A、纸外受到向上的大气压的作用，纸内受到管中水产生的压强的作用，大气压远大于管中的水产生的压强，所以水和纸被大气压托着，不会下落。利用了大气压，故A不合题意；
B、将两个底面削平的铅柱紧紧压在一起，发现两个铅柱会结合起来，说明分子间有引力，不是利用大气压，故B符合题意；
C、用力将吸盘压在光滑墙壁上，排出里面的空气，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在墙壁上。利用了大气压，故C不合题意；
D、用吸管吸饮料时，嘴内的压强小于外界大气压，饮料在大气压的作用下被压入到嘴中，故D不合题意。
故选：B。
8．解：由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；
三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：

故B正确，
A图中，右孔接在火线上了，应该是左零右火，CD图中左孔接在地线上，应为左孔接零线，故ACD错误；
故选：B。
9．解：
由I＝可得灯泡电阻：RL＝＝＝10Ω；
A、图中灯泡与滑动变阻器并联，因为并联电路支路间互不影响，所以变阻器不能调节灯泡亮度；
B、图中L、R与滑动变阻器串联，移动滑片能改变灯泡亮度，当滑片在左端时，变阻器连入阻值为0，R＝5Ω，根据串联电路的分压原理可知，R会分担一部分电压，使得灯泡两端的最大电压小于3V，灯泡不能正常发光，故B错误；
C、图中L与滑动变阻器串联，移动滑片能改变灯泡亮度，但当滑片在左端时，变阻器连入阻值为0，灯泡电压等于电源电压4.5V，超过额定电压，会被烧坏，故C错误；
D、图中L、R与滑动变阻器串联，移动滑片能改变灯泡亮度，当滑片在左端时，变阻器连入阻值为0，R＝5Ω，所以灯泡最大电压：UL最大＝RL＝×10Ω＝3V＝U额，此时灯泡能正常发光，滑动变阻器滑片向右移动时，电路的总电阻变大，电路中的电流变小，灯泡的亮度会变小，D图能连接改变灯泡亮度，又不会烧坏灯泡，故D正确。
故选：D。
10．解：A、甲中，杠杆水平平衡，左右两边所受拉力方向竖直向下，由图可知，左侧拉力的力臂大于右侧拉力的力臂，故A错误；
B、气球在空气中受到空气浮力的作用，由公式F浮＝ρ空气gV可知：在空气密度一定时，气球的体积越大，它所受浮力越大，故B错误；
C、物体对杠杆左端的拉力F左＝G总﹣F浮，在总重不变时，气球所受浮力增大，杠杆左端受到的拉力变小，杠杆平衡条件是：F左×L左＝F右×L右，
此时杠杆左端受到的拉力变小，在右侧拉力、左右力臂不变时，F左×L左＜F右×L右，则杠杆不能平衡，右端下沉，左端上翘，故C正确；
D、实验过程中，气球、球内空气、篮球的质量均不变，由公式G＝mg可知三者的总重不变，故D错误。
故选：C。
11．解：
A、绳子拉起的长度为s＝2h＝2×5m＝10m；
有用功为W有用＝Gh＝400N×5m＝2000J，
∵η＝，
∴总功为W总＝＝＝2500J，
∵W＝Fs，
∴拉力为F＝＝＝250N．此选项错误；
B、∵W总＝W有用+W额，
∴额外功为W额＝W总﹣W有用＝2500J﹣2000J＝500J．此选项错误；
C、动滑轮的重力为G0＝＝＝100N．此选项正确；
D、拉力的功率是P＝＝＝250W．此选项错误。
故选：C。
12．解：由实物图可知，灯泡与滑动变阻器串联，电压表V1测量小灯泡L电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中电流。
AB、根据P＝UI可得灯泡的额定电流为：I额＝＝＝0.25A；
由于电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为0.5A，
则电路中的最大电流为：I最大＝I额＝0.25A，此时滑动变阻器接入电路中的电阻最小，灯泡正常发光，
根据串联电路的总电压等于各分电阻两端的电压之和可得，滑动变阻器两端的电压为：
U滑＝U﹣UL＝6V﹣4V＝2V，
则根据I＝可得滑动变阻器接入电路中的最小阻值为：
R滑小＝＝＝8Ω，
由于V2选择0～3V量程，则当电压表V2的示数达到U滑′＝3V时，滑动变阻器接入电路中的电阻最大，此时灯泡两端的电压为：UL′＝U﹣U滑′＝6V﹣3V＝3V，
根据I＝可得灯泡的电阻为：RL＝＝＝16Ω，
此时电路中的电流：I最小＝＝＝0.1875A，
根据I＝可得滑动变阻器接入电路中的最大阻值为：
R滑大＝＝＝16Ω，
所以，为保证电路中各元件安全，电压表V2示数的变化范围为2～3V，故A正确；
滑动变阻器的阻值范围是8Ω～16Ω，故B错误。
C、当灯泡正常发光时，灯泡和滑动变阻器消耗的功率之比为：PL：P滑＝ULI最大：U滑I最大＝UL：U滑＝4V：2V＝2：1，故C错误；
D、由P＝UI可得标有“3V 15W”字样的灯泡的额定电流为：I额′＝＝＝5A＞I额＝0.25A，
所以，如果将该灯泡和另一个标有“3V 15W”字样的灯泡（不考虑温度对灯泡电阻的影响）串联在另一电源下，电路中的最大电流为I′＝I额＝0.25A，
根据I＝可得标有“3V 15W”字样的灯泡的电阻为：RL′＝＝＝0.6Ω，
根据串联电路的电阻特点和欧姆定律可得，电源电压为：
U′＝I′（RL+RL′）＝0.25A×（16Ω+0.6Ω）＝4.15V，故D错误。
故选：A。
二．填空题（共8小题，满分26分）
13．解：（1）悠扬的笛声是由空气柱振动产生的；演奏员抬起不同的手指，就会改变空气柱的长度，长度越短，振动越快，从而改变声音的音调；我们听到的笛声是通过空气传入耳朵的；
（2）舞台上的效果是通过喷洒干冰来完成的，干冰是固态的二氧化碳，它在常温下就会升华为气态；干冰升华要吸收热量，使空气的温度降低，空气中的水蒸气遇冷就会液化成小水珠，形成白雾。
故答案为：（1）振动；音调；空气；（2）升华；液化。
14．解：由于气温低，云中的水滴变成六棱柱状的小冰晶。太阳光能穿过云层时在小冰晶上发生折射形成围绕太阳呈内红外紫的彩色光环的光现象。
太阳光不是单色光，是由七种颜色的光组成；红、绿、蓝三种色光叫色光的三原色。
故答案为：折射；不是；绿。
15．解：（1）电磁波家族有无线电波、红外线、可见光、紫外线等，它们的波速相同，它们都能在真空中传播；
（2）目前人类已建立的核电站，利用核裂变发电；
（3）据能量的转化和守恒定律可知，能源利用的实质是能量的转移或转化，能的总量是不变。
故答案为：波速；裂变；转移；转化；不变。
16．解：（1）由图像可知，小车在推力的作用下做匀速直线运动，
当t＝10s时，对应的路程s＝12m，
则小车的速度为：
v＝＝＝1.2m/s；
（2）由图像可知，10s内小车通过的路程为12m，
则推力对小车做的功：
W＝Fs＝80N×12m＝960J；
人对小车做功的功率：P＝＝＝96W。
故答案为：1.2；960；96。
17．解：（1）物体动能大小不能直接观察，实验中通过观察木块被推动距离的大小来反映钢球对木块做功的多少，从而间接判断钢球动能的大小；
（2）两个钢球从斜面上相同高度自由滚下，目的是使钢球撞击木块时的速度相同；
（3）若水平面光滑，物体不受摩擦力，木块将持续做匀速直线运动，无法通过木块被碰后移动的距离比较钢球动能大小。
故答案为：（1）被碰后移动距离；（2）速度；（3）不能。
18．解：（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使木块A沿水平桌面做匀速直线运动，根据二力平衡知识，从而测出木块与水平桌面之间的滑动摩擦力；
（2）滑动摩擦力跟接触面粗糙程度有关，实验中应控制压力一定，改变接触面的粗糙程度；大量实验表明，接触面越粗糙，滑动摩擦力越大；
故答案为：匀速；接触面的粗糙程度；越大。
19．解：因为甲球漂浮，所以甲的密度小于液体的密度；乙球悬浮，即乙的密度等于液体的密度；丙下沉，即丙的密度大于液体的密度，由于是同一种液体，所以丙的密度最大；
三个球排开水的体积：V乙＝V丙＞V甲，由F浮＝ρ水gV排可得F乙＝F丙＞F甲；
因为甲球漂浮，所以甲的浮力等于其重力，即F甲＝G甲；乙球悬浮，乙的浮力等于其重力，即F乙＝G乙；丙下沉，丙的浮力等于其重力，即F丙＜G丙，所以G甲＜G乙＜G丙；
b的位置比a的位置深，所以据p＝ρgh可知，b点所受的压强比a点所受的压强大，即pa＜pb。
故答案为：丙；F甲＜F乙＝F丙；G甲＜G乙＜G丙；pa＜pb。
20．解：光敏电阻的电阻值随光照强度的增大而减小，所以白天时光敏电阻的电阻值小，电路中的电流值大，电磁铁将被吸住，动触点与c接通；晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与a接通。所以要达到晚上灯亮，白天灯灭，则路灯应接在ab之间；
如果将电阻箱 R 的阻值调小，电流变大，继电器得到的电压变大，磁性变强，吸引力变大，路灯晚一点被点亮。
故答案为：a、b；迟一些。
三．作图题（共10小题，满分50分）
21．解：先作出S关于平面镜的对称点，即为像点S′；连接S′与人眼，该连线与平面镜的交点为入射点，从而画出反射光线，连接S和入射点画出入射光线，如图所示：

22．解：
物体A沿斜面向下做匀速直线运动时，受到斜面对物体A沿斜面向上的摩擦力和垂直斜面向上的支持力，力的作用点可都标在A的重心上，由此作图如图所示：

23．解：首先辨别上面三根线：下面是地线、上面是火线、中间是零线。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上，如图所示：

24．解：（1）观光艇满载时观光艇和8人的总质量为：
m＝800kg+60kg×8＝1280kg，
满载时人、观光艇和8人的总重力为：
G＝mg＝1280kg×10N/kg＝1.28×104N，
因为观光艇漂浮，所以观光艇受到的浮力和总重力为平衡力，
所以观光艇满载乘客时所受浮力为：
F浮＝G＝1.28×104N；
（2）根据P＝＝＝Fv知观光艇受到的牵引力为：
F＝＝＝4.3×103N，
因为观光艇匀速行驶，
所以观光艇受到的牵引力和水的阻力为平衡力，
所以观光艇受到水的平均阻力为：
f＝F＝4.3×103N；
（3）t＝30min＝1800s，
30分钟发动机输出有用功为：
W＝Pt＝4.3×104W×1800s＝7.74×107J，
柴油完全燃烧放出的热量（总能量）为：
Q放＝mq＝ρVq＝0.8×103kg/m3×5×10﹣3m3×4.3×107J/kg＝1.72×108J，
柴油发动机的效率：
η＝×100%＝×100%＝45%。
答：（1）观光艇满载时，所受浮力是1.28×104N；
（2）观光艇以最大速度航行时，受到水的平均阻力是4.3×103N；
（3）发动机的效率为45%。
25．解：（1）当旋转型开关S置于3、4触点处时，只有电阻R1接入电路，电路中的总电阻小，由P＝UI＝可知，功率最大，此时处于高温挡；
（2）水从12℃加热至100℃吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×0.5kg×（100℃﹣12℃）＝1.848×105J，
若此过程中发热电阻产生的热量全部被水吸收，W＝Q吸＝1.848×105J，
由P＝可得需要加热时间为：
t＝＝＝168s；
（3）利用P＝UI＝可得发热电阻R1的阻值：
R1＝＝＝44Ω，
当开关拨到2、3位置时，R1、R2串联，电路中的总电阻最大，根据P＝UI＝可知，功率最小，因此电路处于低温挡；
由低温挡时R1的功率为44W和P＝I2R知低温挡的电流为：
I＝＝＝1A，
由I＝可知低温挡时电路的总电阻为：
R＝＝＝220Ω，
根据串联电路电阻的规律知R2的电阻为：
R2＝R﹣R1＝220Ω﹣44Ω＝176Ω，
低温挡时R2的功率为：
P2＝I2R2＝（1A）2×176Ω＝176W。
答：（1）高温挡；
（2）需要加热168s；
（3）低温挡时R2的功率为176W。
26．解：（1）屏上呈现出最小、最亮的光斑，这便是凸透镜的焦点，透镜到光斑的距离为10cm。则此凸透镜的焦距约是10cm。
（2）把蜡烛放在该凸透镜的焦点上，通过凸透镜后的光线是平行的，所以将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小不变的光斑；
（3）由图知，像偏上，所以应将光屏上移；当蜡烛距离凸透镜10.3cm时，此时物距处于f和2f之间，且稍大于焦距，所以物距远大于2f，无论怎么样移动光屏都得不到像，原因可能是因为光具座不够长造成的，故选A；
（4）小郭将烛焰移至距凸透镜5cm处，此时的物距为5cm，小于1倍焦距，成正立放大的虚像，应用为放大镜，虚像不能用光屏承接，但可以用眼睛看到；
（5）近视镜是凹透镜，对光线起了发散作用，因此去掉近视镜后，光屏应向左移动才能成清晰的像。
故答案为：（1）最小、最亮；（2）不变；（3）上；A；（4）不能；放大镜；能；（5）左。
27．解：
（1）小卡片两端通过滑轮各挂一个钩码，两个钩码由于重力通过绳子对小卡片施加了两个向相反方向的拉力，拉力的大小等于钩码的重力，钩码的数量越多，拉力就越大。
（2）小卡片转过一个角度，小卡片两端的拉力就不在一条直线上，纸片就会转动，说明了不在同一直线上的两个力不能平衡。
（3）小明将木块放在水平桌面上，木块和水平桌面上就会产生摩擦力，就会影响实验效果（当木块两端的拉力相差很小时，因为受到摩擦力的作用，木块保持平衡）；故选A。
（4）因为左右两侧各通过一个定滑轮，定滑轮的位置虽然不等高，但是当两个力大小相等，方向相反，作用在同一直线上，作用在同一个物体上时，小卡片还是处于静止状态，照样能完成实验；
故答案为：（1）钩码数目；（2）不在同一直线上的二力能否平衡；（3）A；（4）能。
28．解：（1）根据比较不同物质吸热能力的方法，要控制不同物质的质量相同；
（2）根据转换法可知，两种液体吸收热量的多少可通过加热时间比较；
（3）相同的电加热器加热液体，相同时间吸收的热量相同；由图可知，升高相同的温度，A的加热时间长，吸收的热量多，则A的吸热能力强，所以A液体的比热容大于B液体的比热容；
根据Q＝cm△t，质量相同的AB液体降低相同的温度，A放热多效果好；故从A或B中选一种液体装入暖手袋中作为供热物质，则应选择A；
（4）由图乙知，升高相同的温度，A用的时间是B的2倍，即吸收的热量是B的2倍，根据c＝可知，在质量、升温相同的情况下，比热容与Q成正比，所以B的比热容为：×4.0×103J/（kg•℃）＝2.0×103J/（kg•℃）；
（5）A.内能相同但温度不同的两个物体可能会发生热传递，故A正确；
B.晶体凝固时，放出热量，内能变小，但温度不变，故B错误；
C.热量是一个过程量，不能说物体含有多少热量，故C错误；
D.物体吸收热量，温度不一定升高，例如晶体熔化时，吸收热量，温度不变，故D错误；
故选A。
故答案为：（1）质量；（2）加热时间；（3）大于；A；（4）2.0×103；（5）A。
29．解：
（1）小磁针受到地磁场的作用而要指南北方向，为了观察到明显的偏转现象，应使电流产生的磁场方向为东西方向，故应使把直导线AB沿南北放置；
（2）开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场；通电导线周围的磁场与小磁针的存在与否无关，因此移走小磁针后，结论仍然成立；
（3）仅将电源正负极对调，小磁针的偏转方向发生改变，这表明通电直导线周围磁场的方向与电流的方向有关。
故答案为：（1）南北；（2）磁场；是；（3）电流的方向。
30．解：（1）变阻器与灯串联，电压表与灯并联，如下所示：

（2）电流表无示数，电路可能断路，电压表示数接近于电源电压，电压表与电源连通，则与电压表并联部分断路，所以小灯泡断路；
（3）并根据所测得数据绘制了小灯泡的I﹣U图像，如图丙所示，根据图像可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而增大；根据欧姆定律的变形公式：R＝，因灯丝的电阻随温度升高而增大，故电压的增加量应大于电流的增加量，如图乙所示，在这个图像中，横轴应该表示的是电压；
（4）两节新干电池组成电源，电源电压是3V，而小灯泡额定电压为3.8V，电源电压低于小灯泡的额定电压，所以不能测出小灯泡的额定功率；
（5）只闭合开关S和S2，保持R1的滑片位置不动，测得此时电压表示数为U1；之后将R1滑片移到最左端，读出电压表示数为U2，此时电压表测电源电压，故电源电压为U2。
当只闭合开关S和S2，保持R1的滑片位置不动时，此时电路为定值电阻与滑动变阻器串联，滑动变阻器两端电压U0＝U2﹣U1，由欧姆定律，此时电流为：I＝，所以此时滑动变阻器阻值为：R滑＝＝；
只闭合开关S和S1时，滑动变阻器的电压U滑＝U2﹣U额，
所以I额＝＝，
小灯泡额定功率表示式：P额＝U额×I额＝。
故答案为：（1）见解答；（2）小灯泡断路；（3）电压；（4）不能；电源电压低于小灯泡的额定电压；（5）。
