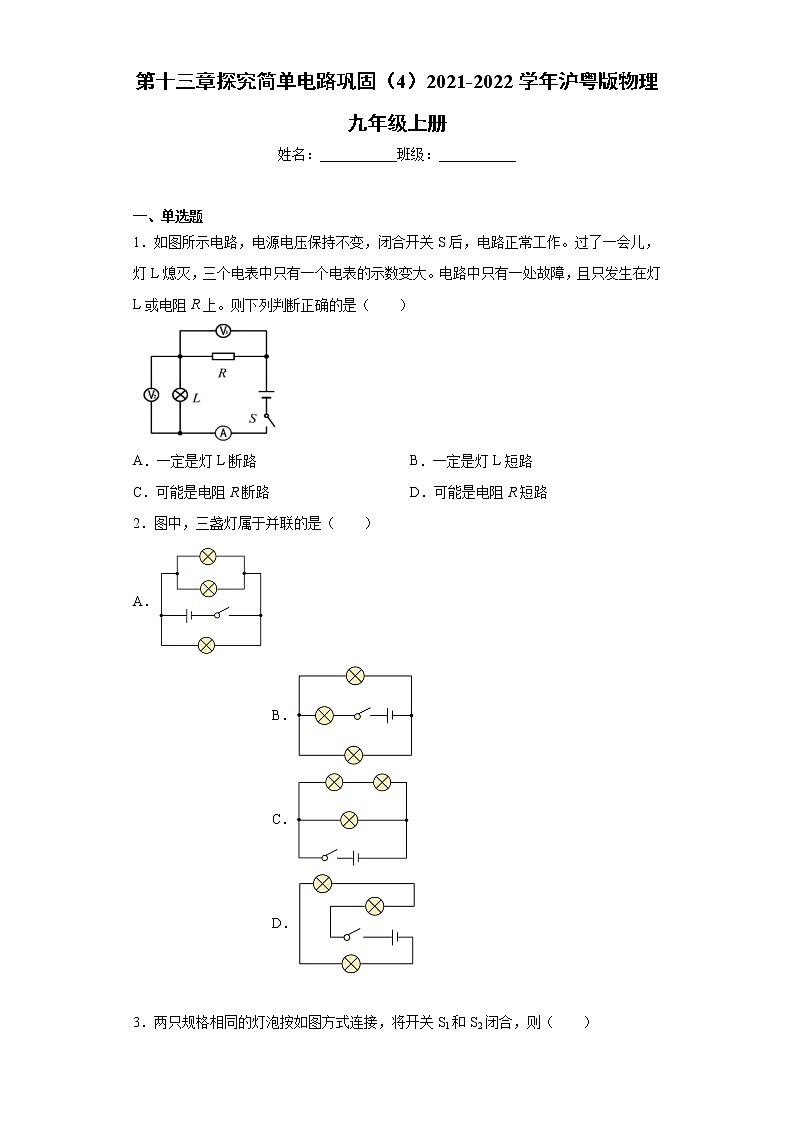

初中粤沪版第十三章 探究简单电路综合与测试课后练习题

这是一份初中粤沪版第十三章 探究简单电路综合与测试课后练习题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题
1．如图所示电路，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，灯L熄灭，三个电表中只有一个电表的示数变大。电路中只有一处故障，且只发生在灯L或电阻R上。则下列判断正确的是（ ）

A．一定是灯L断路B．一定是灯L短路
C．可能是电阻R断路D．可能是电阻R短路
2．图中，三盏灯属于并联的是（ ）
A．
B．
C．
D．

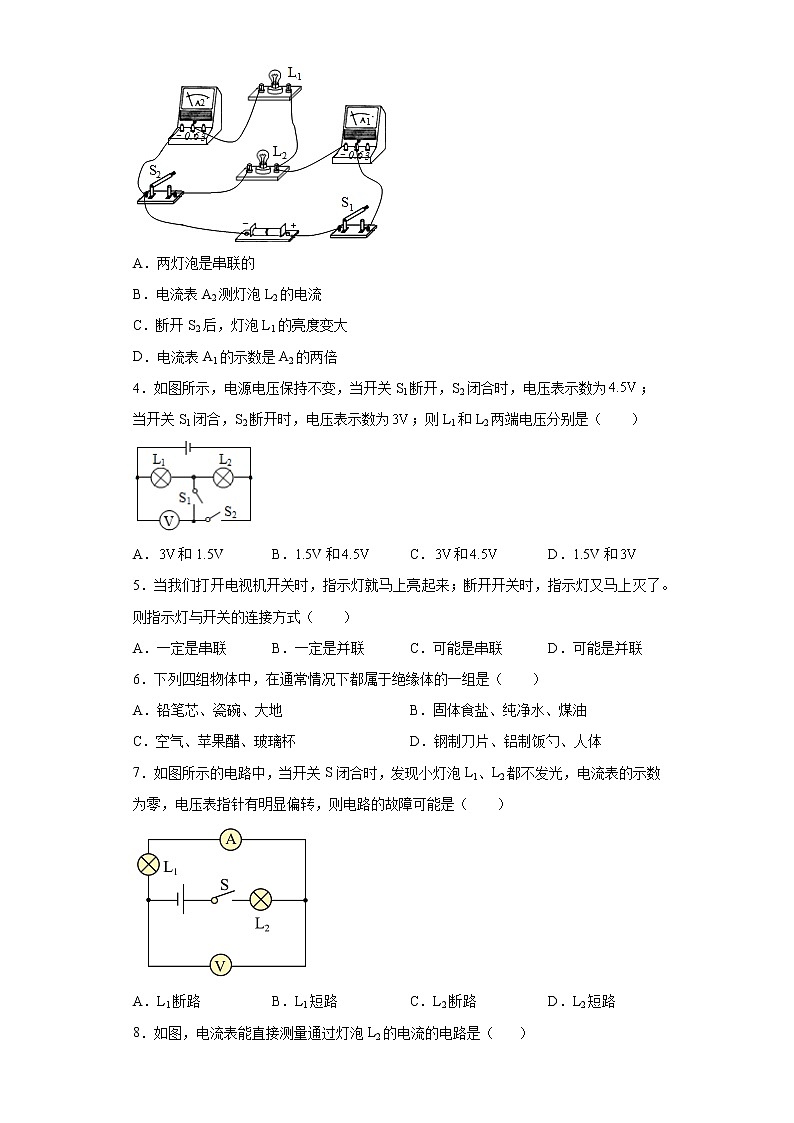

3．两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．断开S2后，灯泡L1的亮度变大
D．电流表A1的示数是A2的两倍
4．如图所示，电源电压保持不变，当开关S1断开，S2闭合时，电压表示数为；当开关S1闭合，S2断开时，电压表示数为；则L1和L2两端电压分别是（ ）
A．和1.5VB．1.5V和C．和D．1.5V和
5．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。则指示灯与开关的连接方式（ ）
A．一定是串联B．一定是并联C．可能是串联D．可能是并联
6．下列四组物体中，在通常情况下都属于绝缘体的一组是（ ）
A．铅笔芯、瓷碗、大地B．固体食盐、纯净水、煤油
C．空气、苹果醋、玻璃杯D．钢制刀片、铝制饭勺、人体
7．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路

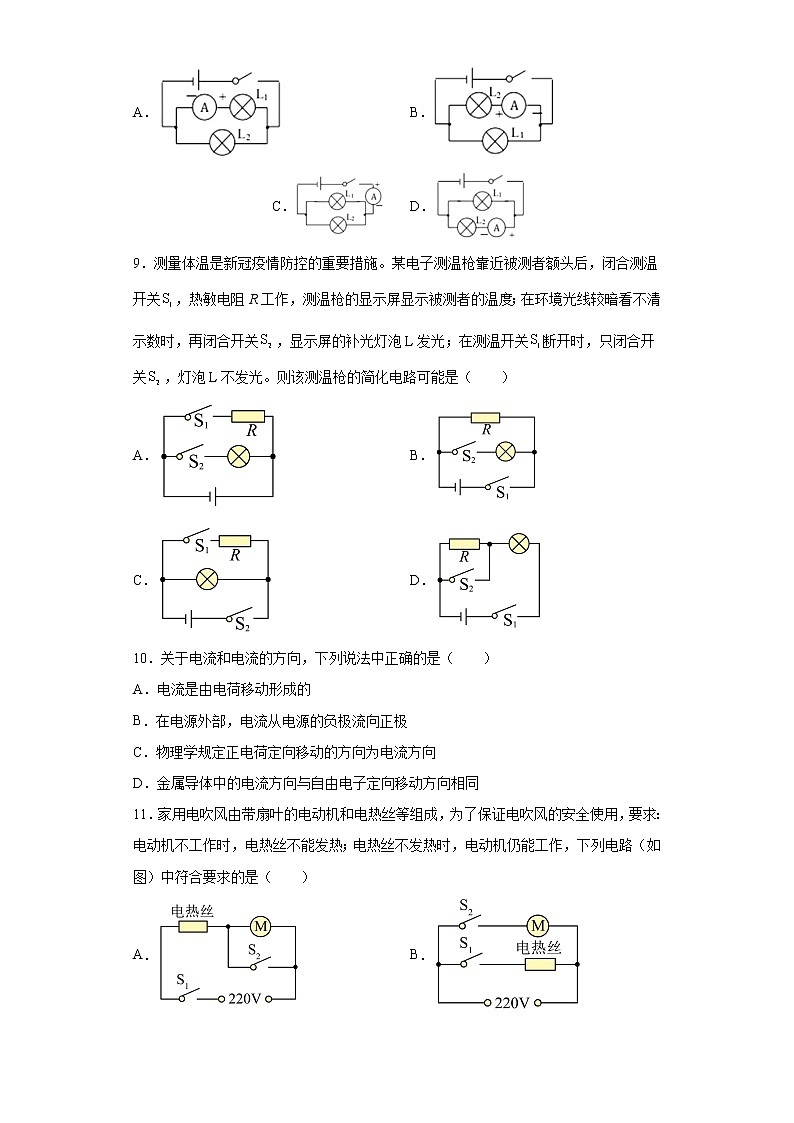

8．如图，电流表能直接测量通过灯泡L2的电流的电路是（ ）
A．B．C．D．
9．测量体温是新冠疫情防控的重要措施。某电子测温枪靠近被测者额头后，闭合测温开关，热敏电阻R工作，测温枪的显示屏显示被测者的温度；在环境光线较暗看不清示数时，再闭合开关，显示屏的补光灯泡L发光；在测温开关断开时，只闭合开关，灯泡L不发光。则该测温枪的简化电路可能是（ ）
A．B．
C．D．
10．关于电流和电流的方向，下列说法中正确的是（ ）
A．电流是由电荷移动形成的
B．在电源外部，电流从电源的负极流向正极
C．物理学规定正电荷定向移动的方向为电流方向
D．金属导体中的电流方向与自由电子定向移动方向相同
11．家用电吹风由带扇叶的电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，下列电路（如图）中符合要求的是（ ）
A．B．
C．D．
12．如图电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，则R1、R2两端电压分别为（ ）
A．1.5V、7.5VB．6V、1.5VC．3V、7.5VD．7.5V、6V
13．下列电学知识中，说法正确的是（ ）
A．所有的金属都是导体，所有的非金属都是绝缘体
B．导体容易导电是因为导体中存在大量的自由电子
C．摩擦起电的实质是创造了新的电荷
D．橡胶棒和毛皮摩擦后，毛皮带正电，说明毛皮的原子核束缚电子的能力弱
14．如图所示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．金属导线中自由电子定向移动的方向与电流方向相反
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．通过L1的电流大于通过L2的电流
二、填空题
15．用毛皮摩擦过的橡胶棒接触验电器的金属球后，验电器的金属箔带___________电；用丝绸摩擦过的玻璃棒靠近一轻质小球，小球被排斥，则小球带___________电。
16．电流在灯丝中无论沿什么方向流动都能使其发光。但是用半导体材料做成的二极管简称LED灯，只能让一个方向的电流流过它（二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）。如图所示的电路中灯泡发光，可据此推断出电源的左边是___________极（填“正”“负”），导线中电流方向为→___________（填“A”、“”）。
17．如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
18．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是______，在某次电学实验中发现电流表的指针往左偏转，你会告诉他这是因为______。
19．如图所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad＝6V，Uab＝0，Ubc＝0，Ucd＝6V，则该电路的故障可能是______。
20．如图所示的电路中，电压表所用的量程不明。当电路闭合后，V1和V2的示数分别如图，则L1两端的电压是______V。若L2的灯丝突然烧断，则电压表V1的示数______，电压表V2的示数______（选填“变大”、“变小”或“不变”）。
21．小刚和小强在连接串并联电路的实验中。
（1）小刚连接了如图所示电路，如果合上开关，会出现________（选填“开路”或“短路”）现象。
（2）小刚想将电路全部拆散，重新连接。小强将导线________拆除，就是两灯串联电路；此时再闭合开关，发现L1不亮，L2会亮，你认为L1________（选填“烧坏了”或“没烧坏”）；
（3）在图的基础上小东将导线（选填“a”“b”或“c”）________改接到________，便形成两灯并联电路。
22．如图所示电路，已知L1、L2规格相同，电源电压为12V。当开关S闭合时，L1、L2串联，流过L1的电流为0.6A。则③位置处电表示数大小为______，图中②位置处电表应为______表（选填“电流”或“电压”）。
参考答案
1．C
2．A
3．D
4．A
5．A
6．B
7．A
8．D
9．B
10．C
11．D
12．B
13．D
14．A
15．负 正
16．负 A
17．
18．0.2 电流表正负接线柱接反
19．灯泡L2断路
20．3.5 不变 变大
21．短路 a 没烧杯 c L2的左端的接线柱上
22．6V 电流
