初中物理粤沪版九年级上册第十五章 电能与电功率综合与测试当堂达标检测题

这是一份初中物理粤沪版九年级上册第十五章 电能与电功率综合与测试当堂达标检测题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

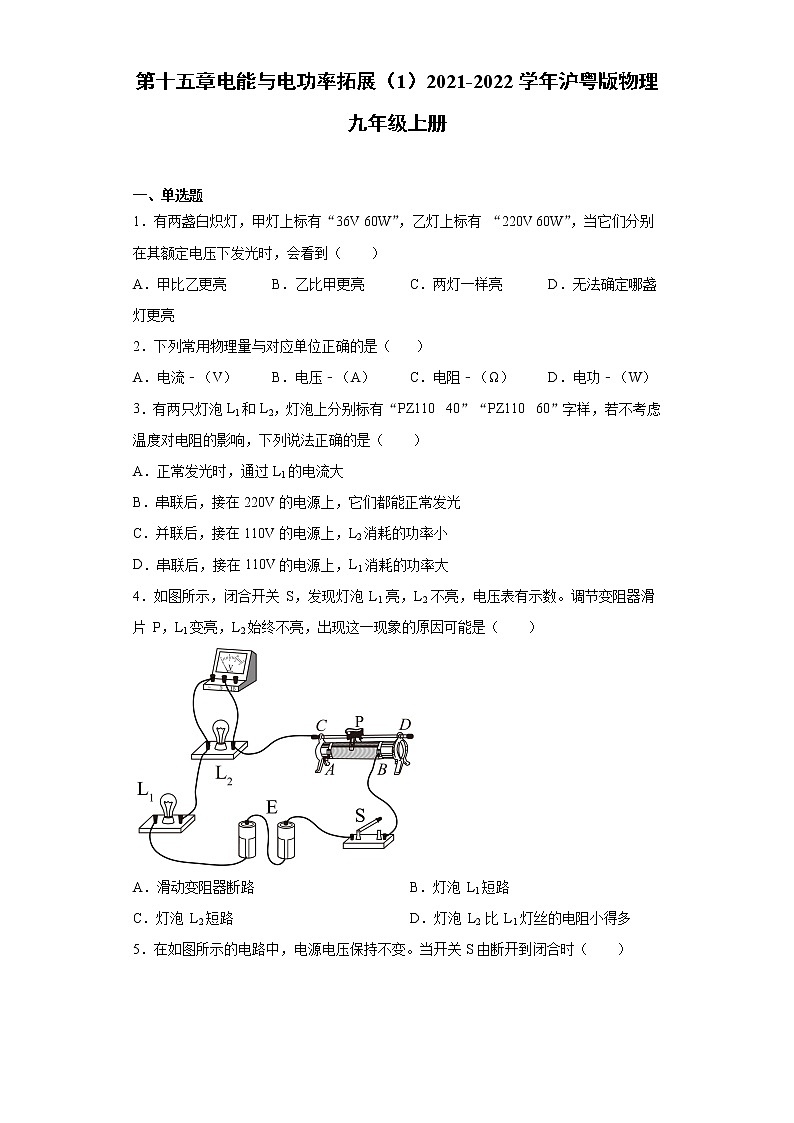

第十五章电能与电功率拓展（1）2021-2022学年沪粤版物理九年级上册  一、单选题1．有两盏白炽灯，甲灯上标有“36V 60W”，乙灯上标有 “220V 60W”，当它们分别在其额定电压下发光时，会看到（　　）A．甲比乙更亮 B．乙比甲更亮 C．两灯一样亮 D．无法确定哪盏灯更亮2．下列常用物理量与对应单位正确的是（     ）A．电流﹣（V） B．电压﹣（A） C．电阻﹣（Ω） D．电功﹣（W）3．有两只灯泡L1和L2，灯泡上分别标有“PZ110  40”“PZ110  60”字样，若不考虑温度对电阻的影响，下列说法正确的是（　　）A．正常发光时，通过L1的电流大B．串联后，接在220V的电源上，它们都能正常发光C．并联后，接在110V的电源上，L2消耗的功率小D．串联后，接在110V的电源上，L1消耗的功率大4．如图所示，闭合开关 S，发现灯泡 L1 亮，L2 不亮，电压表有示数。调节变阻器滑片 P，L1变亮，L2始终不亮，出现这一现象的原因可能是（　　）A．滑动变阻器断路 B．灯泡 L1短路C．灯泡 L2短路 D．灯泡 L2 比 L1灯丝的电阻小得多5．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（　　）A．电流表A示数不变 B．电压表V示数变小C．电路消耗的总功率不变 D．电路的总电阻变小6．如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。四个相同的透明容器中密封着质量相等的空气，将1、2和3、4导线分别接到电源两端。下列说法正确的是（　　）A．图甲装置可以用来探究电流通过电阻丝产生的热量与电阻的关系B．图中透明容器和U形管是利用连通器原理工作的C．观察图乙中的实验现象，可知d容器中电阻丝的阻值较大D．图乙实验中，通电一段时间U形管两侧液面高度差为零一定是电路断路7．如图甲所示，电源电压恒为 3.0V，L1、L2、L3 为 3 个相同规格的小灯泡，通过每个小灯泡的电流随其两 端电压变化的规律如图乙所示，当开关闭合后，下列判断正确的是（　　）A．灯泡 L2 的电阻为 12Ω B．通过灯泡 L1 的电流为灯泡 L2 电流的 2 倍C．灯泡 L3 消耗的电功率为 0.75W D．灯泡 L1 与灯泡 L3 消耗的电功率之比为 5︰28．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（　　）A．灯泡L1的阻值小于灯泡L2的阻值B．通过灯泡L1的电流大于通过灯泡L2的电流C．灯泡L1两端的电压小于灯泡L2两端的电压D．灯泡L1的额定功率小于灯泡L2的额定功率9．定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示。若将R1和R2串联后接在12 V的电源两端，则R1与R2的电功率之比为（　　）A．1:5 B．1:3 C．1:2 D．5:710．如图所示，电源电压6V保持不变，小灯泡L标有“3.8V  0.3A”字样，小灯泡的阻值保持不变。则下列说法中正确的是（　　）A．小灯泡L发光时内能和光能转化为电能B．滑动变阻器的滑片向b端滑动时，R1接入电路的阻值变小C．若滑动变阻器的滑片向a端滑动，小灯泡的实际功率变小D．小灯泡L正常发光时的功率为1.14W11．如图甲的电路中，电源电压为且保持不变，闭合开关后，滑片从端移动到端的过程中，电压表的示数与电流表的示数的关系图像如图乙，下列判断正确的是（　　）A．的阻值为 B．电路消耗的最小功率为C．滑动变阻器的最大阻值为 D．电路消耗的最大功率为12．如图所示甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则根据图象，下列说法中正确的是（　　）A．电源电压是3VB．R0的电阻值是10ΩC．该电路的总功率最小是0.05WD．当滑动变阻器的滑片P在a端时，该电路的总功率最大13．如图所示是甲、乙两用电器的I—U图象，下列说法正确的是（　　）A．乙是定值电阻，其阻值为10ΩB．将甲、乙分别接在3V的电源两端，通过乙的电流较大C．若把甲、乙并联在2V的电源两端，干路电流为0.5AD．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W  二、填空题14．小力利用如图所示的装置探究电阻产生的热量与电流的关系，已知定值电阻，经过相同的时间，左边形管液面高度差比右边形管液面高度差_______（选填“大”或“小”）；若通过的电流为，通电时间为时，则产生的电热为 _______。15．如图所示，电源电压不变，先闭合开关S1，电流表示数为0.5A，  再闭合开关S2，电流表示数增加了0.3 A，则R1、R2两端电压之比为___________，R1、R2电阻值之比为___________，若电阻R2=5Ω，通电1min 电阻R1产生的热量为___________J。16．电子式电能表表盘上标有“3000imp/（kW·h）”的字样，将某电热水器单独接在电路中，正常工作200s，电能表指示灯闪烁了300次，该电热水器的功率是___________W，如果消耗的电能有70%被2kg、50℃的水吸收，水的温度可升高___________℃。[c水=4.2×103J/（kg·℃），1个标准大气压]17．小许家的电能表如图所示，由表上铭牌可知，他家同时使用的用电器的总功率不能超过______W；他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表在10分钟里刚好转40圈，从而测量出他家洗衣机消耗的电能为______J。18．如图所示是小明家的电能表，他家同时使用的用电器总功率不能超过________W。小明让一个用电器单独工作15min，这段时间内电能表转盘刚好转了120转，则该用电器的实际功率为_________W。19．图是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于______了导线的横截面积，从而______了输电导线的电阻，这样就能大大______了输电线上电能的损失（选填“增大”或“减小”）。20．（1）小明家中一周前、后电能表示数如图甲所示，则他家这段时间内消耗的电能为______。（2）如图是小明家中电能表照片，其中“220V”表示______；“10A”表示______，小明发现当他家电路中只有一个电冰箱工作时，电能表的表盘3min转了15r，则电冰箱功率为______W（保留一位小数）。21．营口市城乡电网改造后，家用的电能表全部改用了精度高、能耗少的脉冲式数字电能表。小明家脉冲式数字电能表的表盘上有“3000imp/kW·h”、“220V、20A”等信息。若小明关闭其它所有的用电器，只接通一只电饭煲，使其工作1min，电能表上的指示灯闪烁30次，则电饭煲消耗的电能是______J，它的功率是______W。该电能表接到电压为380V的电路中______（选填“能”或“不能”）正常工作。
参考答案1．C2．C3．D4．D5．D6．C7．D8．D9．D10．D11．B12．A13．D14．大    50    15．1:1    3:5    45    16．1800    30    17．2200    2.4×105    18．4400    800    19．增大    减小    减小    20．41.8    电能表在220V的电路中使用    额定最大电流    100    21．3.6×104    600    不能
