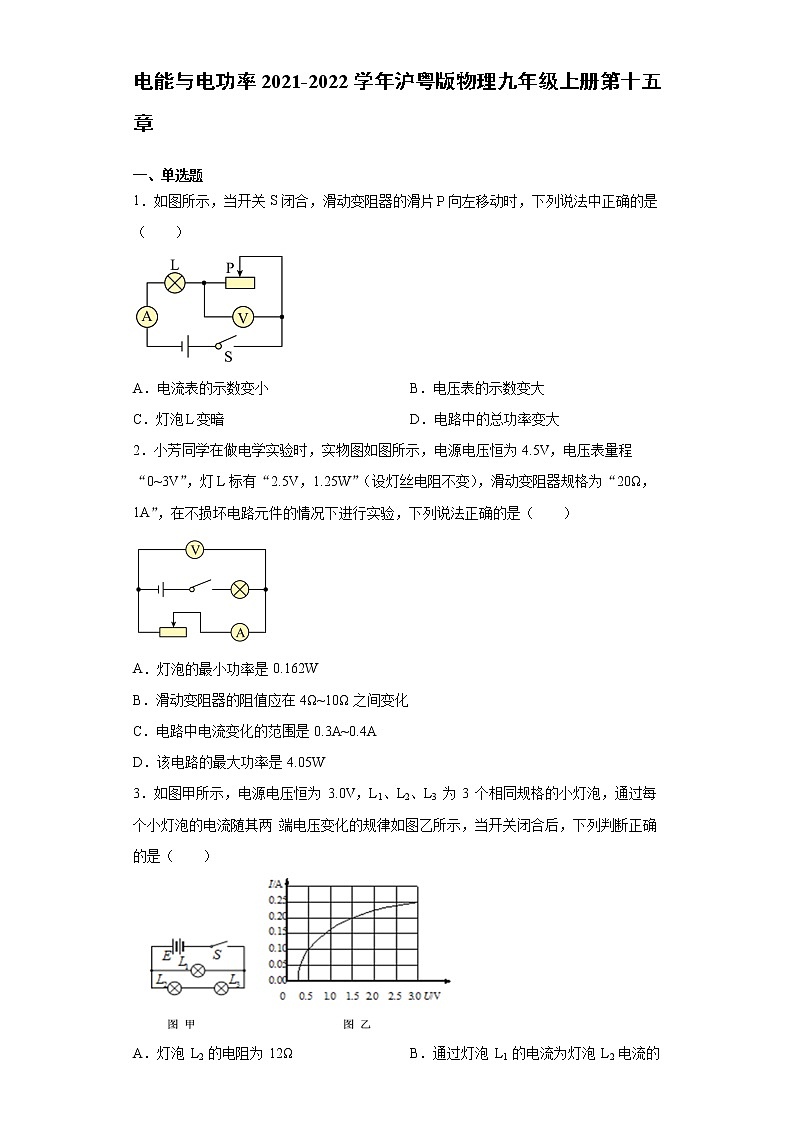

粤沪版九年级上册第十五章 电能与电功率综合与测试巩固练习

这是一份粤沪版九年级上册第十五章 电能与电功率综合与测试巩固练习，共9页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
一、单选题
1．如图所示，当开关S闭合，滑动变阻器的滑片向左移动时，下列说法中正确的是（ ）
A．电流表的示数变小B．电压表的示数变大
C．灯泡变暗D．电路中的总功率变大
2．小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0~3V”，灯L标有“2.5V，1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω，1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（ ）
A．灯泡的最小功率是0.162W
B．滑动变阻器的阻值应在4Ω~10Ω之间变化
C．电路中电流变化的范围是0.3A~0.4A
D．该电路的最大功率是4.05W
3．如图甲所示，电源电压恒为 3.0V，L1、L2、L3 为 3 个相同规格的小灯泡，通过每个小灯泡的电流随其两 端电压变化的规律如图乙所示，当开关闭合后，下列判断正确的是（ ）
A．灯泡 L2 的电阻为 12ΩB．通过灯泡 L1 的电流为灯泡 L2 电流的 2 倍
C．灯泡 L3 消耗的电功率为 0.75WD．灯泡 L1 与灯泡 L3 消耗的电功率之比为 5︰2

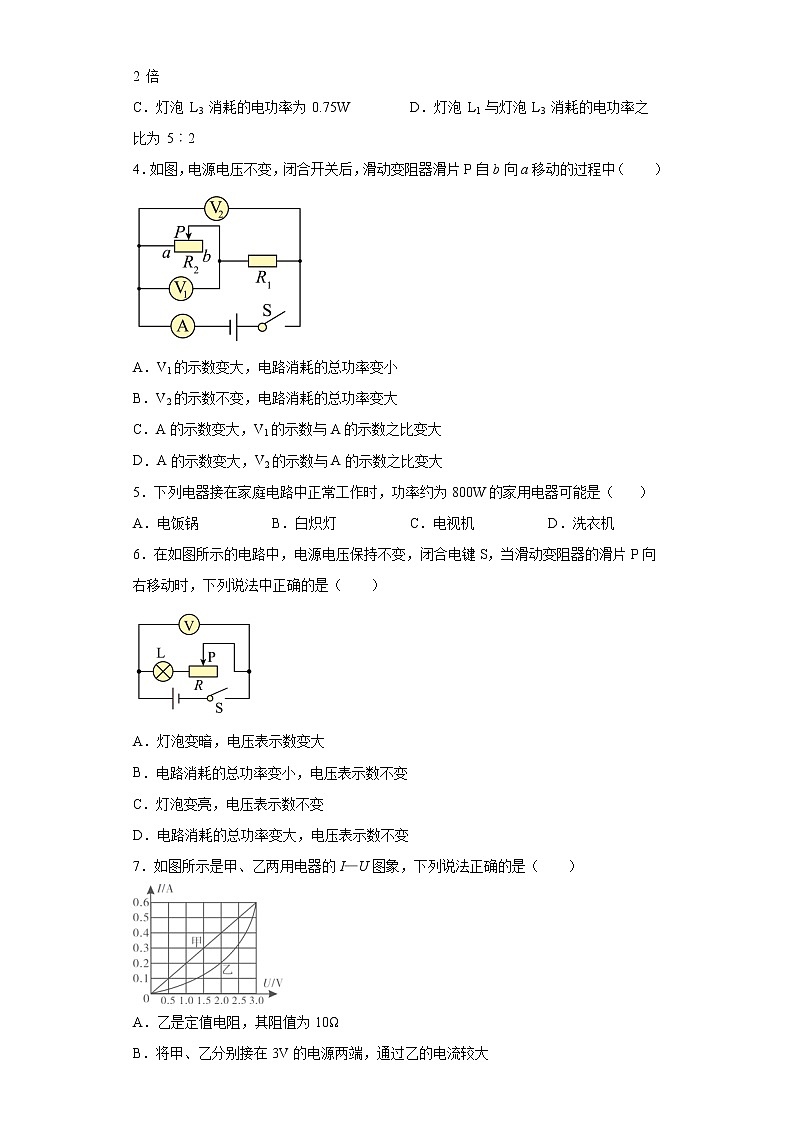

4．如图，电源电压不变，闭合开关后，滑动变阻器滑片P自b向a移动的过程中（ ）
A．V1的示数变大，电路消耗的总功率变小
B．V2的示数不变，电路消耗的总功率变大
C．A的示数变大，V1的示数与A的示数之比变大
D．A的示数变大，V2的示数与A的示数之比变大
5．下列电器接在家庭电路中正常工作时，功率约为800W的家用电器可能是（ ）
A．电饭锅 B．白炽灯 C．电视机D．洗衣机
6．在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．灯泡变暗，电压表示数变大
B．电路消耗的总功率变小，电压表示数不变
C．灯泡变亮，电压表示数不变
D．电路消耗的总功率变大，电压表示数不变
7．如图所示是甲、乙两用电器的I—U图象，下列说法正确的是（ ）
A．乙是定值电阻，其阻值为10Ω
B．将甲、乙分别接在3V的电源两端，通过乙的电流较大
C．若把甲、乙并联在2V的电源两端，干路电流为0.5A
D．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W

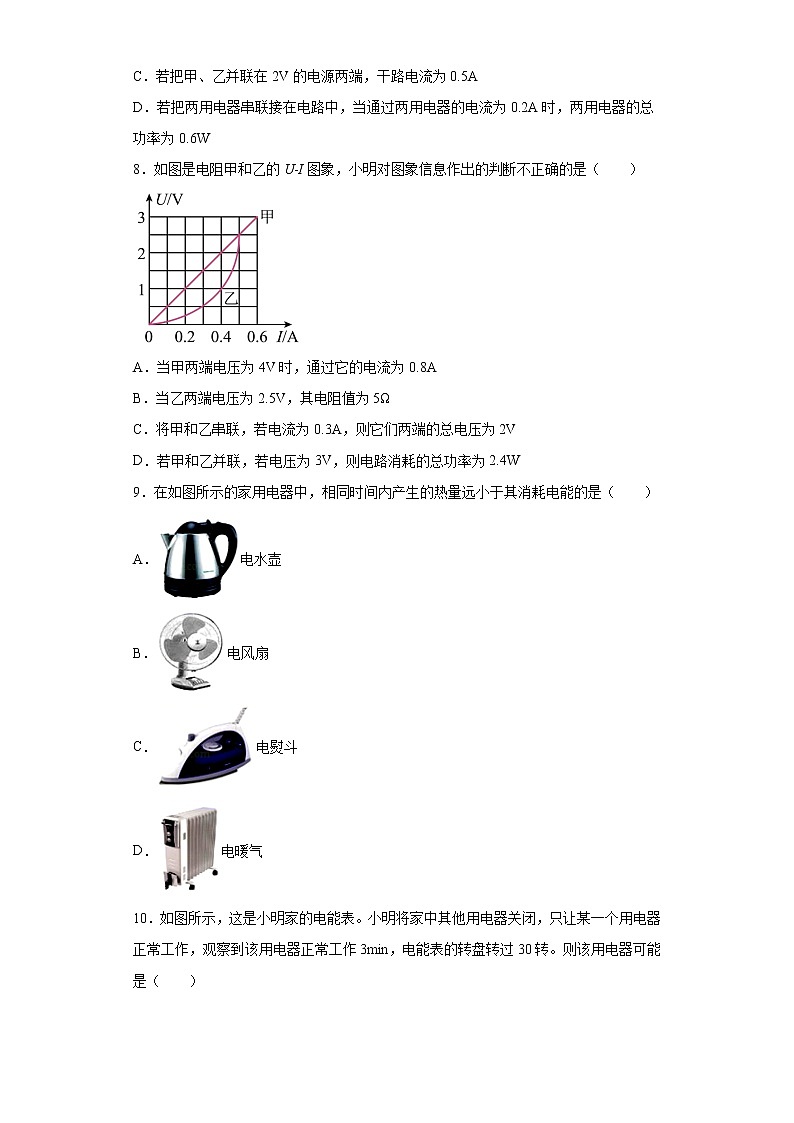

8．如图是电阻甲和乙的U-I图象，小明对图象信息作出的判断不正确的是（ ）
A．当甲两端电压为4V时，通过它的电流为0.8A
B．当乙两端电压为2.5V，其电阻值为5Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．若甲和乙并联，若电压为3V，则电路消耗的总功率为2.4W
9．在如图所示的家用电器中，相同时间内产生的热量远小于其消耗电能的是（ ）
A．电水壶
B．电风扇
C．电熨斗
D．电暖气
10．如图所示，这是小明家的电能表。小明将家中其他用电器关闭，只让某一个用电器正常工作，观察到该用电器正常工作3min，电能表的转盘转过30转。则该用电器可能是（ ）
A．小台灯B．电视机C．电饭锅D．节能灯
11．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（ ）
A．电流表A示数不变B．电压表V示数变小
C．电路消耗的总功率不变D．电路的总电阻变小
12．如图甲所示，电源电压保持12V不变，R为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。第一次只闭合开关S、S1，将滑片P从B端移动到A端；第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光，根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。下列说法错误的是（ ）
A．滑动变阻器两端AB间的电阻值为20Ω
B．在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是210J
C．在整个过程中且电路安全条件下， 功率的最小值是0.9W
D．在整个过程中且电路安全条件下，功率的最大值是2.5W
13．在如图所示的电路中，闭合开关S，电源电压恒为6V，电流表的示数为0.5A，电压表V 2的示数为4V。当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A。则下列结论正确的是（ ）
A．R 1的阻值为4Ω
B．滑动变阻器的最大电阻值为160Ω
C．电路消耗的最小总功率为0.18W
D．当滑动变阻器的滑片移至最左端时，在10min内电流通过R 1产生的焦耳热为5.4×104J
14．如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则以下说法正确的是（ ）
A．R0的阻值为10Ω
B．滑动变阻器的最大阻值为6Ω
C．电源电压为8V
D．此电路中的最大功率3W
二、填空题
15．机器做功，就要消耗能量，各种机器都有国家统一制定的能效标识标签，粘贴于机器显要位置。如图所示，就是某家用电器能效标识标签，其中能效等级有3级，等级越低，做相同的有用功，消耗的能量越少；下方的耗能量表示每24小时消耗的能量。根据我们学过的功、功率、机械效率知识，能效等级相当于_____________，耗能量相当于_________，应该是_________的单位。
16．（1）下图电压表的示数是 ______V，若接的是另外一个量程，电压表的读数是 ______V；
（2）电能表是测量 ______的仪器，小铭家里电能表如图所示。若该家庭仅让一部空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为 ______kW•h，空调的电功率是 ______W。
17．如图所示，电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图所示，滑动变阻器R的最大阻值为10Ω。则灯泡L正常发光时的电流为 ________A，阻值为 ________Ω。在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是 _________（选填“一定向左”“一定向右”或“向左、向右均可”）。
18．电饭煲、电水壶和电熨斗分别标有“220V 1000V”、“220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间，______（选填“电饭煲”、“电水壶”或“电熨斗”）产生的热量最多，标有“220V 1000W”的电饭煲正常工作0.3h，电流所做的功为______kW·h。
19．如图，当开关接1时灯泡L1正常发光，接2时灯泡L2正常发光，已知S由接1到接2时，电压表、电流表示数变化如乙图所示，则电源电压是______V，L1的额定功率是______W，L2的额定功率是______W。
20．电饭锅是利用电流的______来工作的，电饭锅具有保温和加热功能，如图是它的模拟电路，当开关S1、S2都闭合时，电饭锅处于______（选填“加热”或“保温”）状态。
21．甲图是小灯泡L和电阻R的I～U图象。将小灯泡L和电阻R接入乙图电路中，电源电压恒定不变，只闭合开关S1，小灯泡L的实际功率为1W，则此时小灯泡L的电阻为______Ω；再闭合开关S2，电阻R在1min内产生的热量为______J。
22．如图所示的电能表示数是 ______kW•h。若单独使用一个额定功率为1000W的电饭锅煮饭，该电能表的转盘转过900转，则煮饭时间是______min。
参考答案
1．D
2．B
3．D
4．B
5．A
6．B
7．D
8．D
9．B
10．C
11．D
12．B
13．A
14．A
15．机械效率 总功 功

16．1.1 5.5 电路中消耗电能 0.02 1200
17．1.5 6 向左、向右均可
18．电水壶 0.3
19．6 3.6 0.8
20．热效应 加热
21．4 24
22．231.6 18
