一、单选题

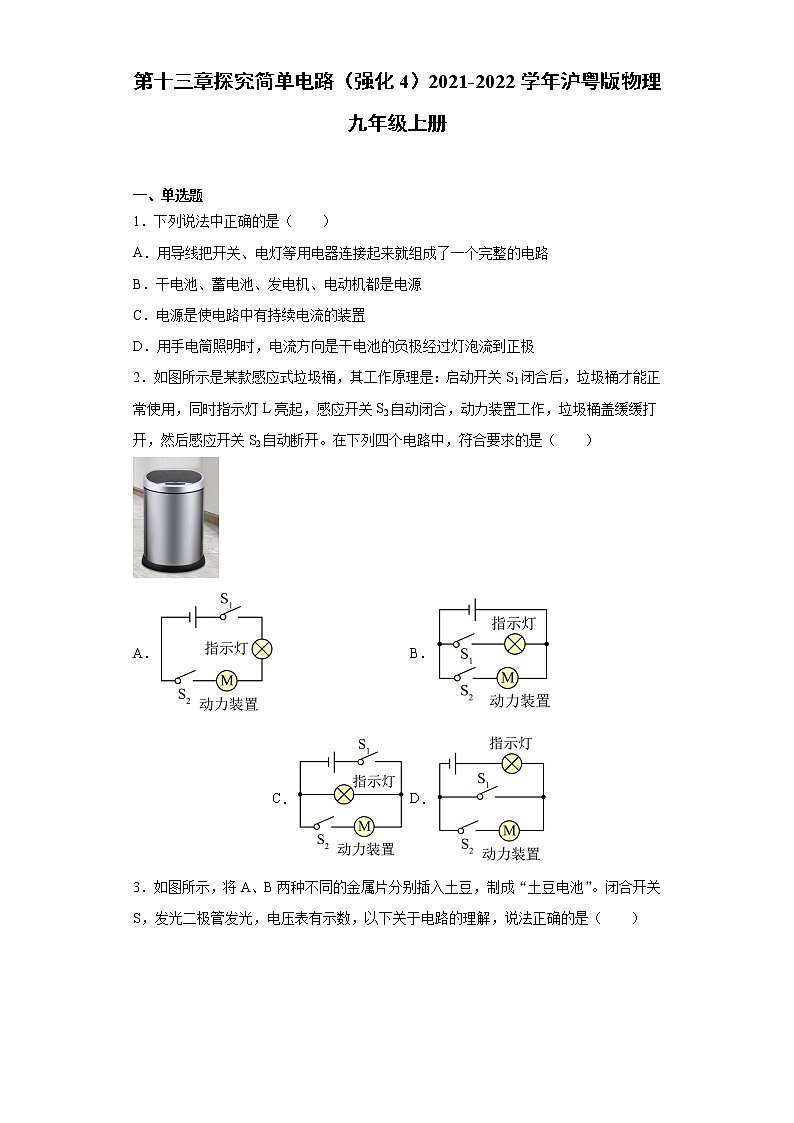

1．下列说法中正确的是（ ）
A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B．干电池、蓄电池、发电机、电动机都是电源
C．电源是使电路中有持续电流的装置
D．用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极
2．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。在下列四个电路中，符合要求的是（ ）
A．B．C．D．

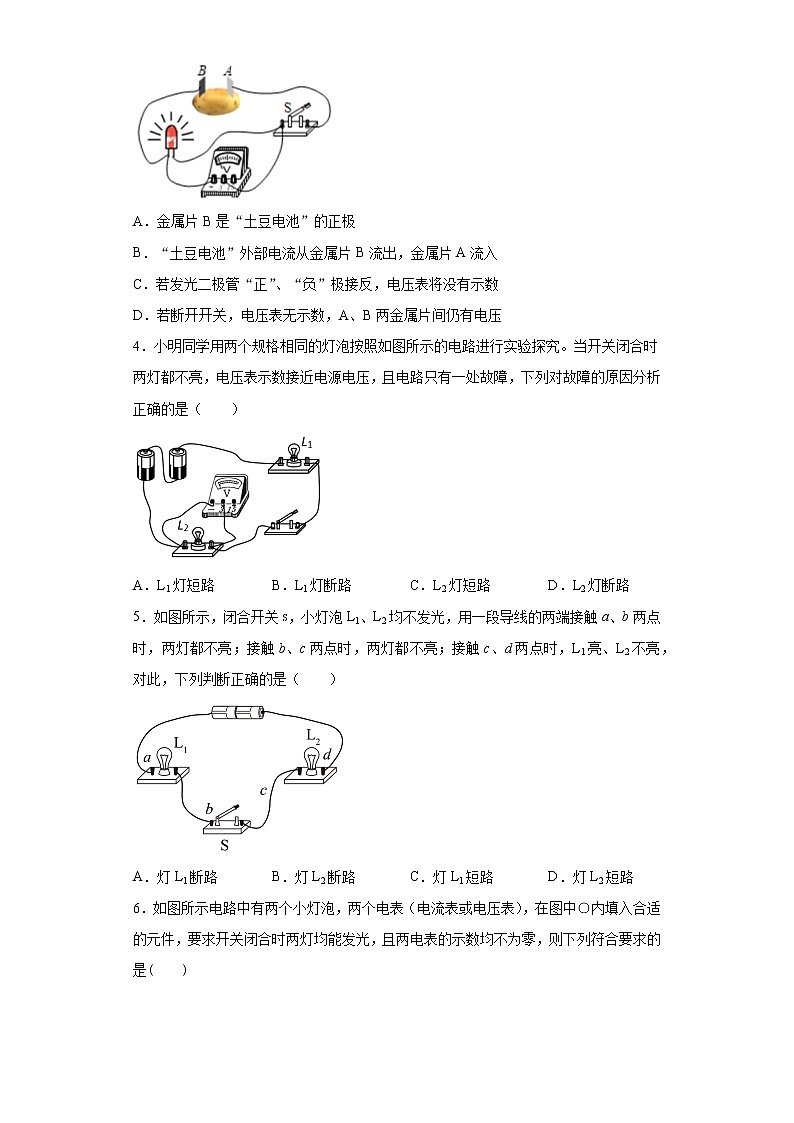

3．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数，以下关于电路的理解，说法正确的是（ ）
A．金属片B是“土豆电池”的正极
B．“土豆电池”外部电流从金属片B流出，金属片A流入
C．若发光二极管“正”、“负”极接反，电压表将没有示数
D．若断开开关，电压表无示数，A、B两金属片间仍有电压
4．小明同学用两个规格相同的灯泡按照如图所示的电路进行实验探究。当开关闭合时两灯都不亮，电压表示数接近电源电压，且电路只有一处故障，下列对故障的原因分析正确的是（ ）
A．L1灯短路B．L1灯断路C．L2灯短路D．L2灯断路
5．如图所示，闭合开关s，小灯泡L1、L2均不发光，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，L1亮、L2不亮，对此，下列判断正确的是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路

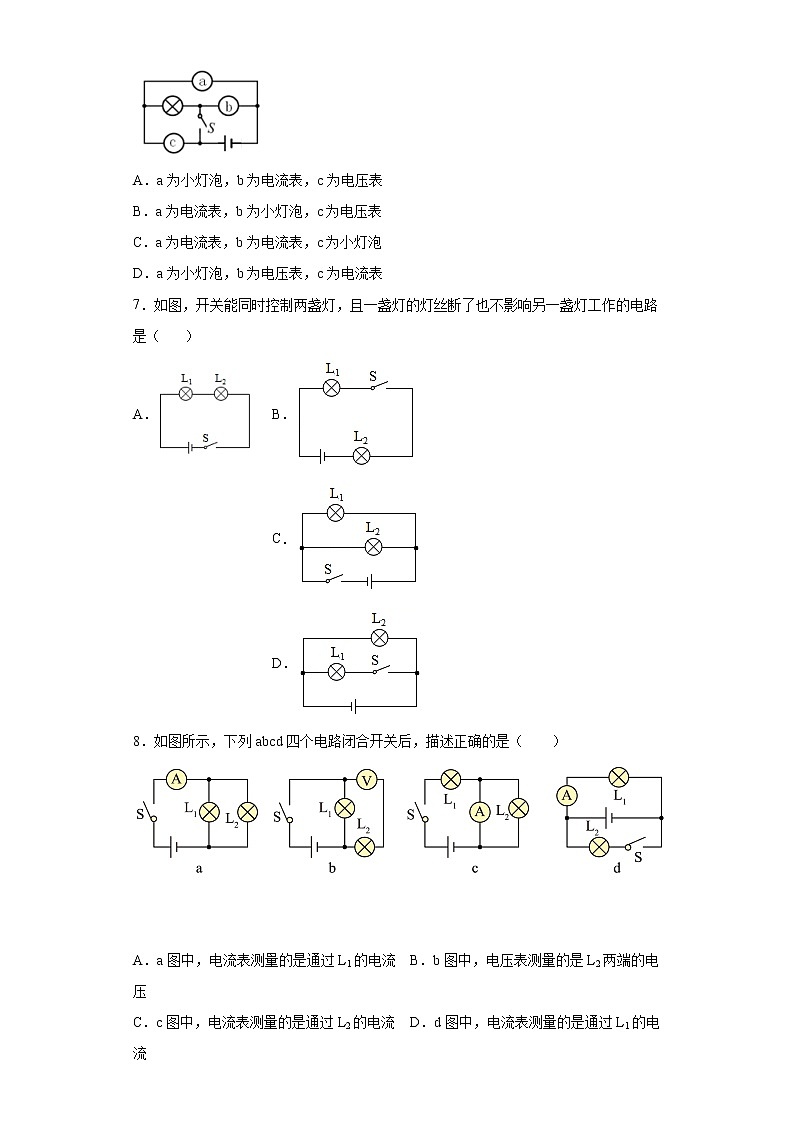

6．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中○内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是( )
A．a为小灯泡，b为电流表，c为电压表
B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡
D．a为小灯泡，b为电压表，c为电流表
7．如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（ ）
A． B．C．D．
8．如图所示，下列abcd四个电路闭合开关后，描述正确的是（ ）
A．a图中，电流表测量的是通过L1的电流B．b图中，电压表测量的是L2两端的电压
C．c图中，电流表测量的是通过L2的电流D．d图中，电流表测量的是通过L1的电流
9．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路
10．两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的
B．电流表A2测灯泡L2的电流
C．断开S2后，灯泡L1的亮度变大
D．电流表A1的示数是A2的两倍
11．如图所示，电路连接没有错误，每只表都有示数，则下面判断正确的是（ ）
A．表测的是的电流B．表会使两个灯短路
C．表测的是的电流D．表测的是和的电流
12．如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则（ ）
A．灯泡L1熄灭，灯泡L2亮度增加，电流表示数变大
B．灯泡L1熄灭，灯泡L2亮度不变，电流表示数变小
C．灯泡L2熄灭，灯泡L1亮度增加，电流表示数变大
D．灯泡L2熄灭，灯泡L1亮度不变，电流表示数变小
13．如图所示，电源电压保持不变，当开关S1断开，S2闭合时，电压表示数为；当开关S1闭合，S2断开时，电压表示数为；则L1和L2两端电压分别是（ ）
A．和1.5VB．1.5V和C．和D．1.5V和
二、填空题
14．如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
15．如图所示的运油车正在卸油，快速流出的油和油罐由于___________现象会积累过多电荷，为了将电荷导走，防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”应是___________（填“导体”或“绝缘体”）。
16．避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是______体；若云层带正电，则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
17．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为______V。
18．如图所示，当只闭合开关S2、S3时，电路中灯泡 ______发光；要使灯L1、L2组成并联电路，则需闭合开关 ______；当开关S1、S2、S3闭合时，出现 ______现象。
19．如图所示的电路图中，要使灯泡L1和L2组成串联电路，应闭合开关 ；要使灯泡L1和L2组成并联电路，应闭合开关___________ ；为了防止出现电源短路，不能同时闭合开关___________；同时闭合S2和S3，只有灯___________发光。
20．在10秒内有2库的电荷量通过小灯泡的灯丝，则小灯泡灯丝中通过的电流为多少安培？
21．常见的物质是由及其微小的______构成的。原子是由原子核和核外______组成的；在原子内部，核外电子绕原子核运动会形成一种环形电流，如图所示，表示电子，若电子顺时针绕原子核运动，则形成的环形电流方向为______（选填“顺时针”或“逆时针”） 。
22．如图所示，电源电压9V保持不变，当开关闭合时，电压表示数为3V，则此时灯泡L1两端的电压___________V；如果用一根导线接在L1两端，合开关后，电压表的示数将___________ 3V选填“大于”、“小于”或“等于”）。
参考答案
1．C
2．C
3．D
4．D
5．B
6．B
7．C
8．D
9．A
10．D
11．D
12．D
13．A
14．
15．摩擦起电 导体
16．导 从云层到大地
17．5.3
18．L1 S1、S2 电源短路/短路
19．S2 S1和S2 L2
20．0.2A
21．分子、原子 电子 逆时针
22．6 大于
