九年级上册第十四章 探究欧姆定律综合与测试巩固练习

这是一份九年级上册第十四章 探究欧姆定律综合与测试巩固练习，共9页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题

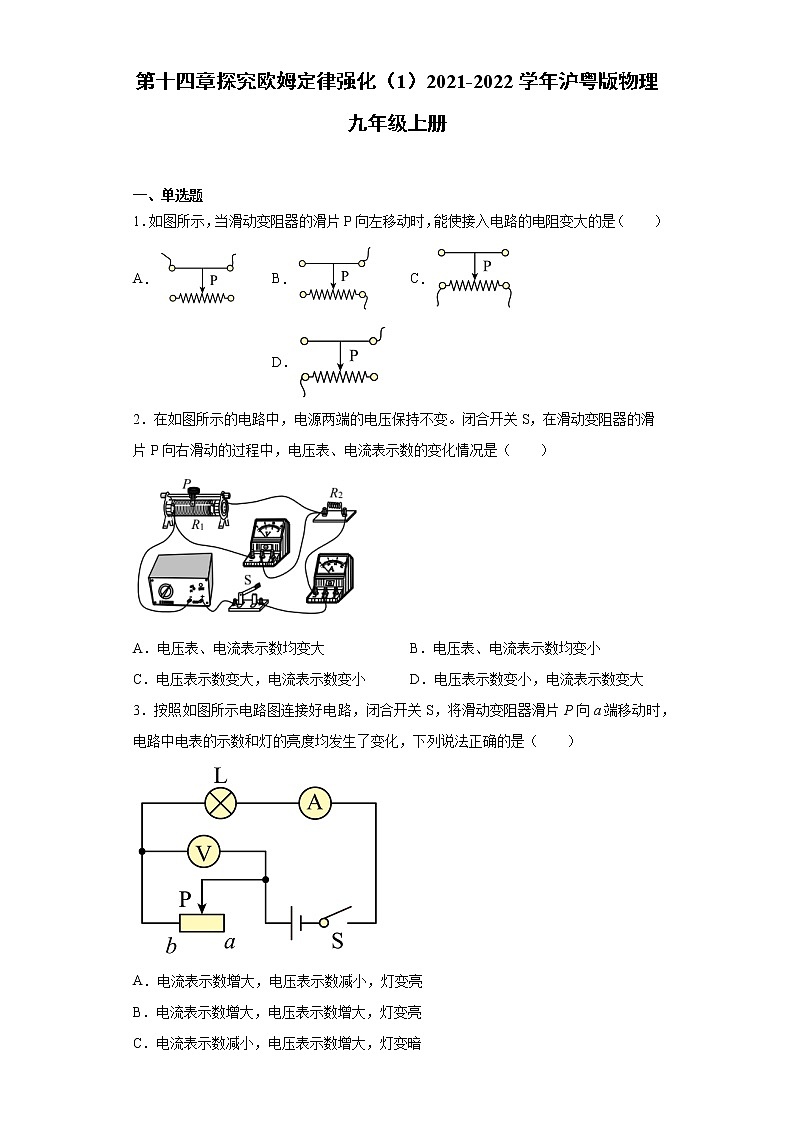

1．如图所示，当滑动变阻器的滑片P向左移动时，能使接入电路的电阻变大的是（ ）
A．B．C．D．
2．在如图所示的电路中，电源两端的电压保持不变。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表、电流表示数的变化情况是（ ）
A．电压表、电流表示数均变大B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大
3．按照如图所示电路图连接好电路，闭合开关S，将滑动变阻器滑片P向a端移动时，电路中电表的示数和灯的亮度均发生了变化，下列说法正确的是（ ）
A．电流表示数增大，电压表示数减小，灯变亮
B．电流表示数增大，电压表示数增大，灯变亮
C．电流表示数减小，电压表示数增大，灯变暗
D．电流表示数减小，电压表示数减小，灯变暗

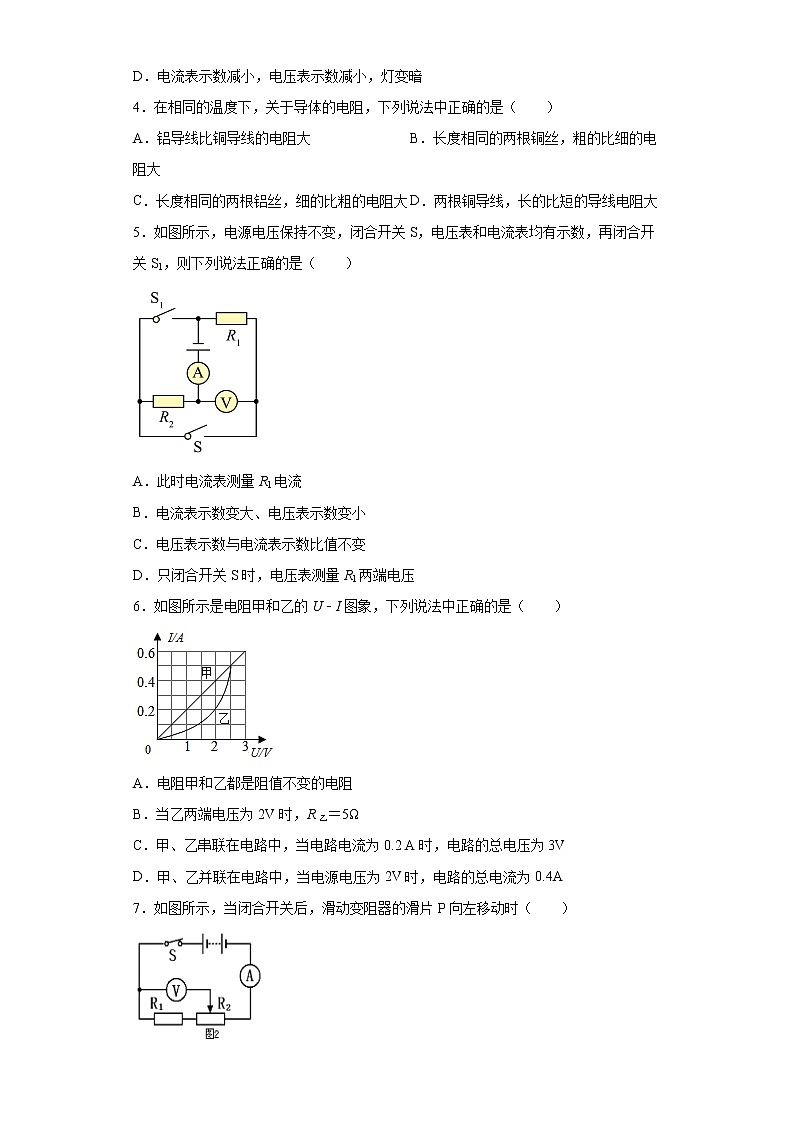

4．在相同的温度下，关于导体的电阻，下列说法中正确的是（ ）
A．铝导线比铜导线的电阻大B．长度相同的两根铜丝，粗的比细的电阻大
C．长度相同的两根铝丝，细的比粗的电阻大D．两根铜导线，长的比短的导线电阻大
5．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）
A．此时电流表测量R1电流
B．电流表示数变大、电压表示数变小
C．电压表示数与电流表示数比值不变
D．只闭合开关S时，电压表测量R1两端电压
6．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3V
D．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A
7．如图所示，当闭合开关后，滑动变阻器的滑片P向左移动时（ ）
A．电流表示数变小，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数不变，电压表示数变小
D．电流表示数不变，电压表示数变大

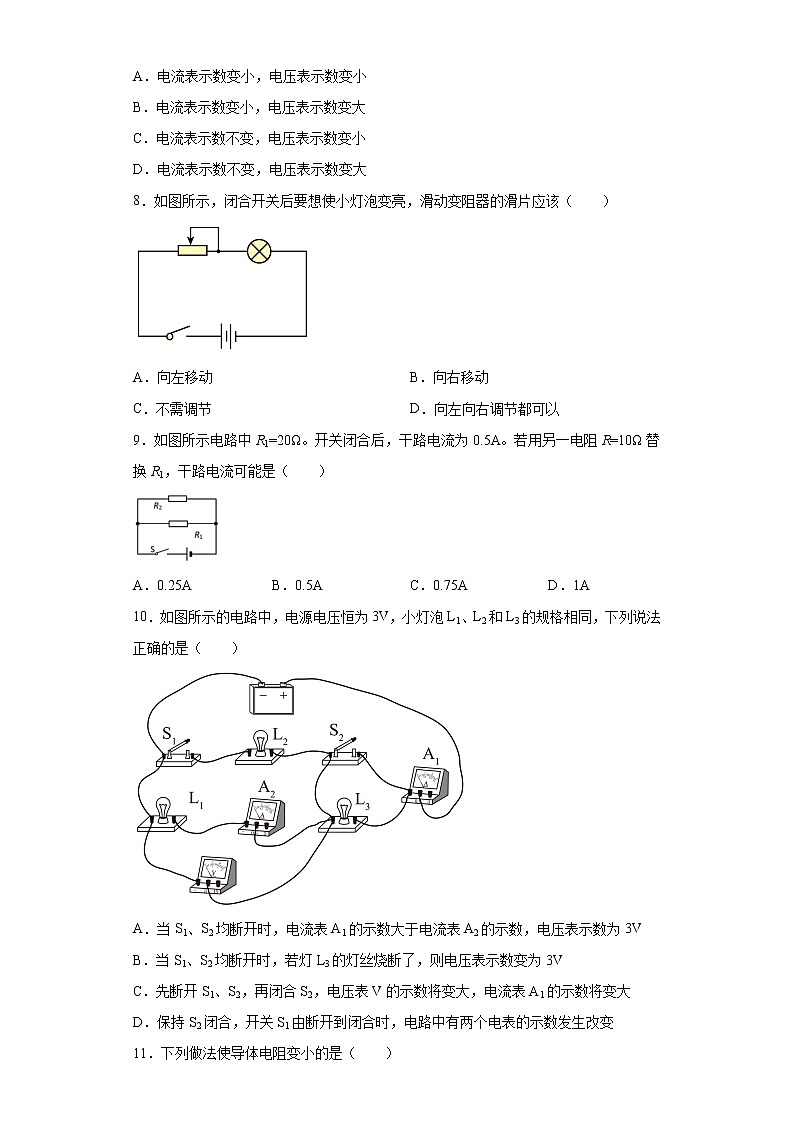

8．如图所示，闭合开关后要想使小灯泡变亮，滑动变阻器的滑片应该（ ）
A．向左移动B．向右移动
C．不需调节D．向左向右调节都可以
9．如图所示电路中R1=20Ω。开关闭合后，干路电流为0.5A。若用另一电阻R=10Ω替换R1，干路电流可能是（ ）
A．0.25AB．0.5AC．0.75AD．1A
10．如图所示的电路中，电源电压恒为3V，小灯泡L1、L2和L3的规格相同，下列说法正确的是（ ）
A．当S1、S2均断开时，电流表A1的示数大于电流表A2的示数，电压表示数为3V
B．当S1、S2均断开时，若灯L3的灯丝烧断了，则电压表示数变为3V
C．先断开S1、S2，再闭合S2，电压表V的示数将变大，电流表A1的示数将变大
D．保持S2闭合，开关S1由断开到闭合时，电路中有两个电表的示数发生改变
11．下列做法使导体电阻变小的是（ ）
A．把铜丝折成两段并联B．把铜丝拉长
C．给铜丝加热D．把铜丝换成长度和横截面积相同的铁丝
12．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
13．“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（ ）
A．R1>R2B．R1
