粤沪版九年级上册第十三章 探究简单电路综合与测试当堂达标检测题

这是一份粤沪版九年级上册第十三章 探究简单电路综合与测试当堂达标检测题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

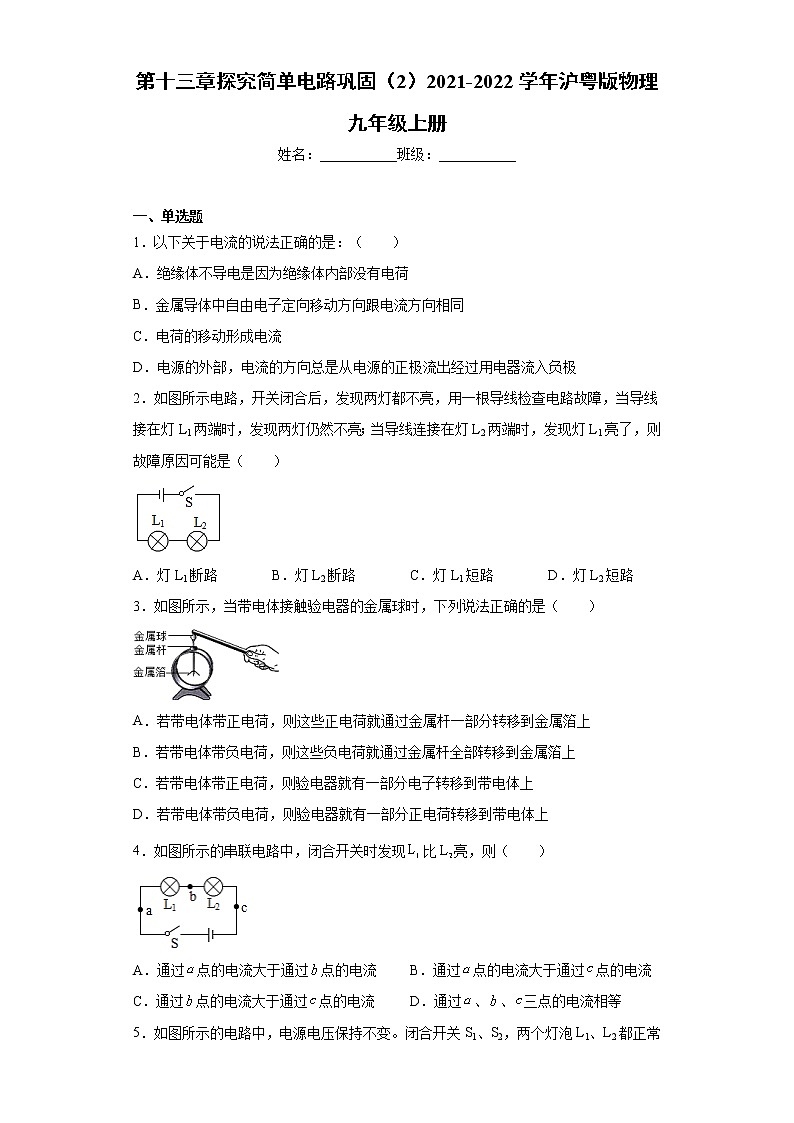

一、单选题
1．以下关于电流的说法正确的是：（ ）
A．绝缘体不导电是因为绝缘体内部没有电荷
B．金属导体中自由电子定向移动方向跟电流方向相同
C．电荷的移动形成电流
D．电源的外部，电流的方向总是从电源的正极流出经过用电器流入负极
2．如图所示电路，开关闭合后，发现两灯都不亮，用一根导线检查电路故障，当导线接在灯L1两端时，发现两灯仍然不亮；当导线连接在灯L2两端时，发现灯L1亮了，则故障原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
3．如图所示，当带电体接触验电器的金属球时，下列说法正确的是（ ）
A．若带电体带正电荷，则这些正电荷就通过金属杆一部分转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
4．如图所示的串联电路中，闭合开关时发现比亮，则（ ）
A．通过点的电流大于通过点的电流B．通过点的电流大于通过点的电流
C．通过点的电流大于通过点的电流D．通过、、三点的电流相等

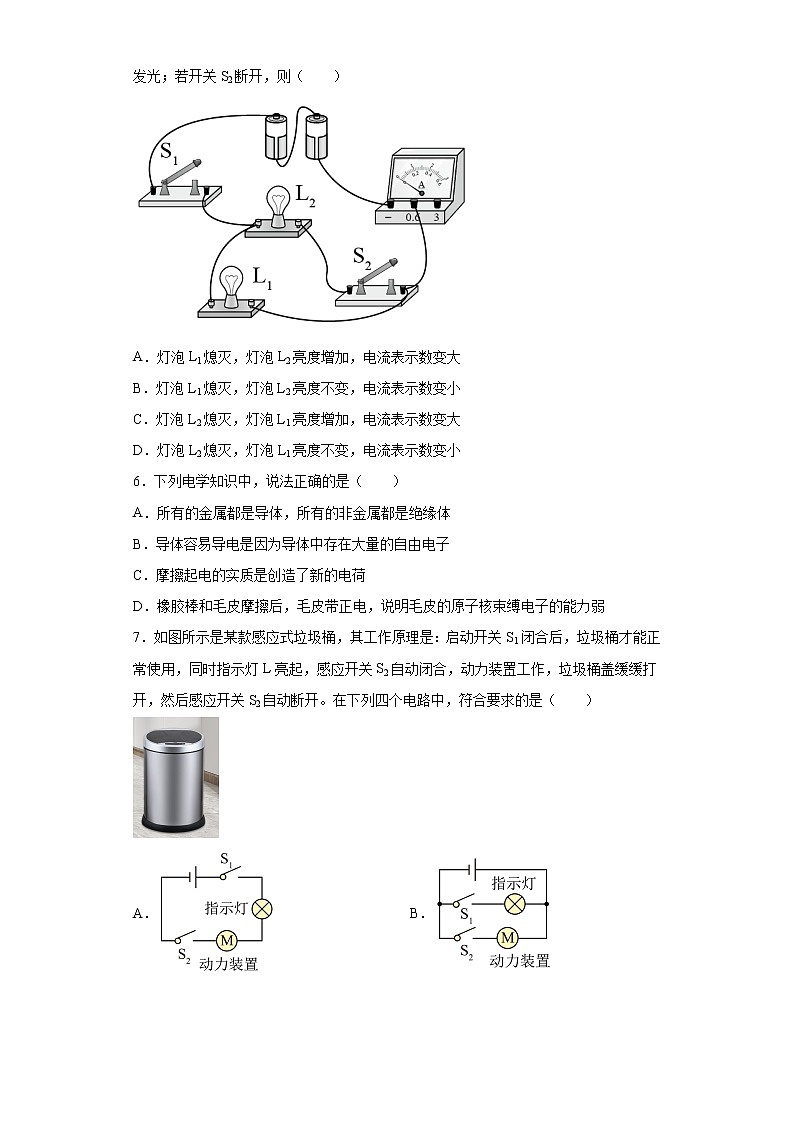

5．如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则（ ）
A．灯泡L1熄灭，灯泡L2亮度增加，电流表示数变大
B．灯泡L1熄灭，灯泡L2亮度不变，电流表示数变小
C．灯泡L2熄灭，灯泡L1亮度增加，电流表示数变大
D．灯泡L2熄灭，灯泡L1亮度不变，电流表示数变小
6．下列电学知识中，说法正确的是（ ）
A．所有的金属都是导体，所有的非金属都是绝缘体
B．导体容易导电是因为导体中存在大量的自由电子
C．摩擦起电的实质是创造了新的电荷
D．橡胶棒和毛皮摩擦后，毛皮带正电，说明毛皮的原子核束缚电子的能力弱
7．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。在下列四个电路中，符合要求的是（ ）
A．B．C．D．

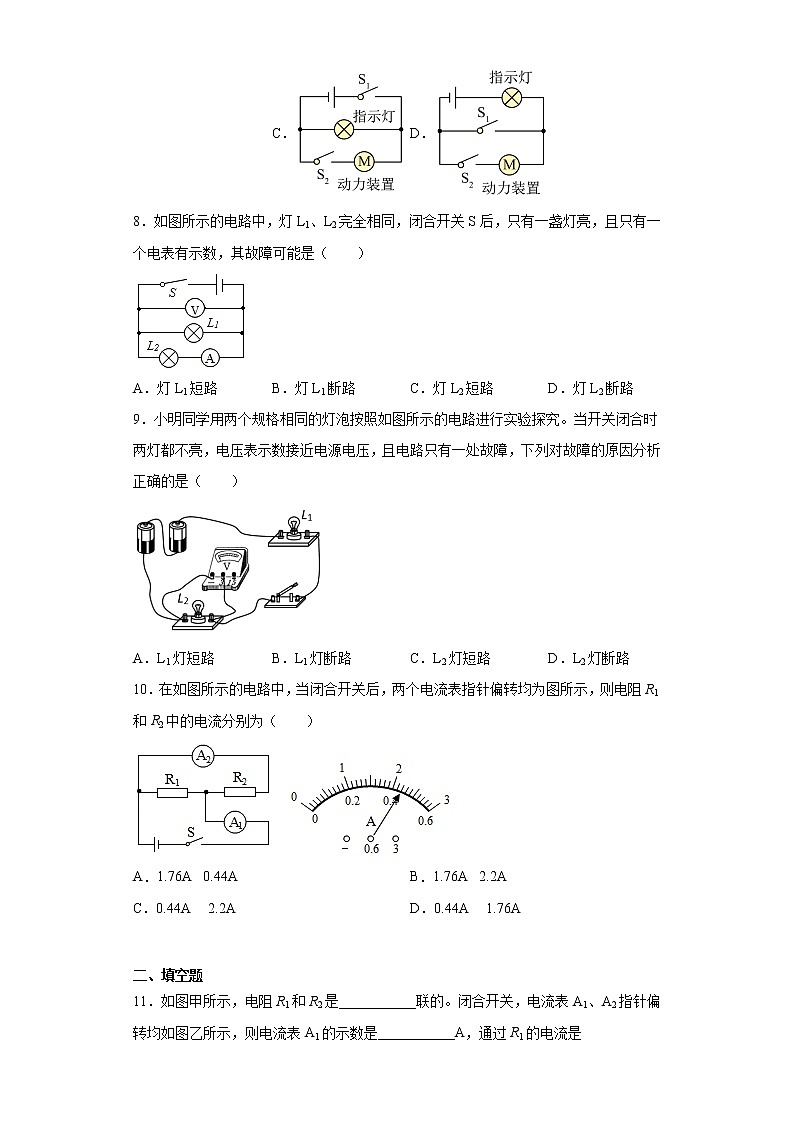

8．如图所示的电路中，灯L1、L2完全相同，闭合开关S后，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
9．小明同学用两个规格相同的灯泡按照如图所示的电路进行实验探究。当开关闭合时两灯都不亮，电压表示数接近电源电压，且电路只有一处故障，下列对故障的原因分析正确的是（ ）
A．L1灯短路B．L1灯断路C．L2灯短路D．L2灯断路
10．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（ ）
A．1.76A 0.44AB．1.76A 2.2A
C．0.44A 2.2AD．0.44A 1.76A
二、填空题
11．如图甲所示，电阻R1和R2是___________联的。闭合开关，电流表A1、A2指针偏转均如图乙所示，则电流表A1的示数是___________A，通过R1的电流是___________A。
12．如图甲所示的电路，当开关闭合后，电流表测量的是通过______（选填“电源”、“ ”或“”）的电流，电流表的指针偏转如图乙所示，电流表的示数为______A。
13．如图所示，电源电压9V保持不变，当开关闭合时，电压表示数为3V，则此时灯泡L1两端的电压___________V；如果用一根导线接在L1两端，合开关后，电压表的示数将___________ 3V选填“大于”、“小于”或“等于”）。
14．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为______V。
15．如图所示是电吹风的简化电路，A是吹风机（电动机），B是电热丝。
（1）吹风机和电热丝的连接方式是_____________。
（2）当闭合S1和S2时，_______工作（选填“A”、“B”或“A和B”）
（3）再断开S2，通过S1的电流将___________。
16．公路上交通指示灯中的红灯和绿灯的连接方式是______的；家里的电视机、电冰箱、洗衣机是______的； 家庭电路中控制灯泡的开关与灯泡的连接方式是______的。 （以上三空均选填“串联”或“并联”）
17．如图所示电路，若使L1、L2串联，则应闭合___________，断开___________，若使L1、L2并联，则应闭合___________，断开___________；当闭合S1、S2时，灯___________发光；若同时闭合开关___________是不允许的。
18．如图，把两个小灯泡串联接入电路研究串联电路特点。
（1）在连接电路时，开关必须___________；开关闭合并且两灯都发光时，取下其中一个灯，可观察到另一灯___________的现象；
（2）以上现象都说明了串联电路各用电器___________（选填“相互影响”或“不相互影响”）这一特点；
（3）开关闭合并且两灯都发光时，使其中一个灯泡短路，可观察到被短路的灯泡___________，另一个灯泡的亮度___________。（选填“变亮”、“变暗”、“不亮”、“不变”）。
（4）实验中，选择两个小灯泡的规格应该是___________的（填“相同”或“不相同”）。
19．如图所示用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸球擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此可以判断该物体 ______带电；（选填“一定”或“可能”）
（2）如果把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，观察吸管远离橡胶棒，能够判断出：吸管带的是 ______电荷，餐巾纸带 ______电荷；
（3）吸管和餐巾纸摩擦起电时，______失去了电子。
参考答案
1．D
2．B
3．C
4．D
5．D
6．D
7．C
8．D
9．D
10．A
11．并 1.5 1.2
12． 0.38
13．6 大于
14．5.3
15．并联 A和B 变小
16．并联 并联 串联
17．S1 S2、S3 S2、S3 S1 L2 S1、S2、S3
18．断开 熄灭 相互影响 不亮 变亮 不相同
19．可能 负 正 餐巾纸
