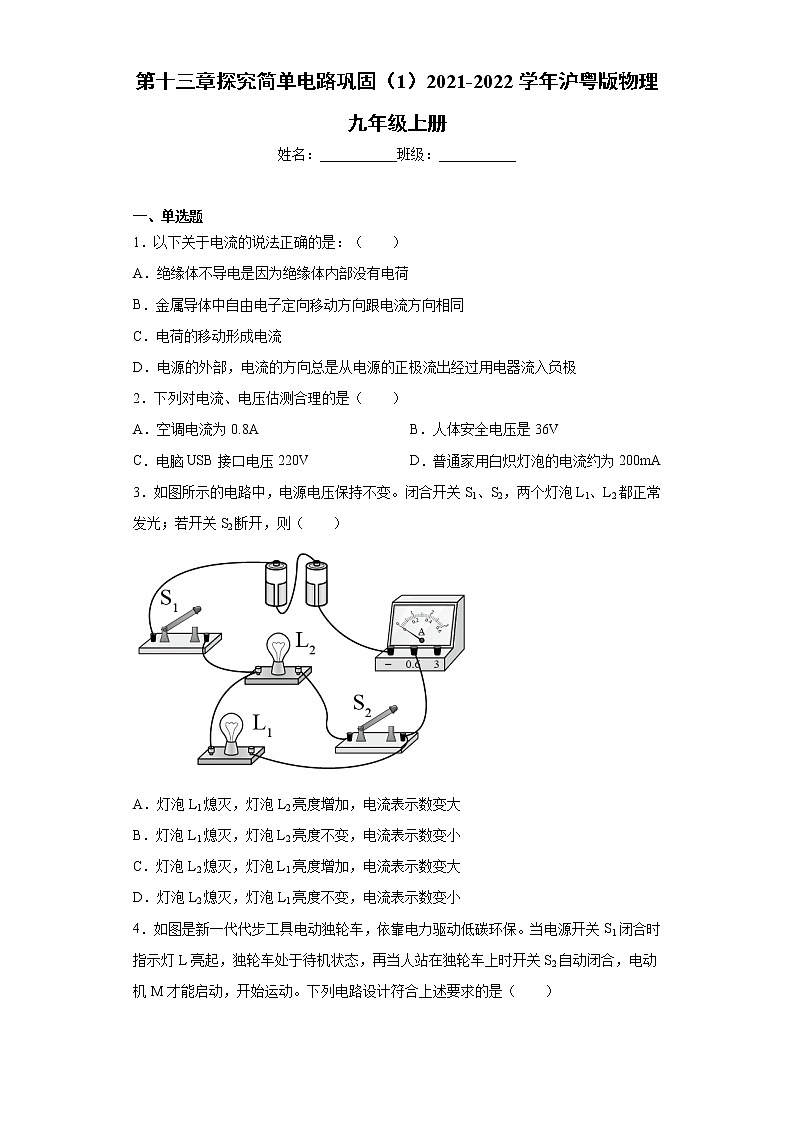

初中物理粤沪版九年级上册第十三章 探究简单电路综合与测试复习练习题

这是一份初中物理粤沪版九年级上册第十三章 探究简单电路综合与测试复习练习题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题
1．以下关于电流的说法正确的是：（ ）
A．绝缘体不导电是因为绝缘体内部没有电荷
B．金属导体中自由电子定向移动方向跟电流方向相同
C．电荷的移动形成电流
D．电源的外部，电流的方向总是从电源的正极流出经过用电器流入负极
2．下列对电流、电压估测合理的是（ ）
A．空调电流为0.8AB．人体安全电压是36V
C．电脑USB接口电压220VD．普通家用白炽灯泡的电流约为200mA
3．如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则（ ）
A．灯泡L1熄灭，灯泡L2亮度增加，电流表示数变大
B．灯泡L1熄灭，灯泡L2亮度不变，电流表示数变小
C．灯泡L2熄灭，灯泡L1亮度增加，电流表示数变大
D．灯泡L2熄灭，灯泡L1亮度不变，电流表示数变小

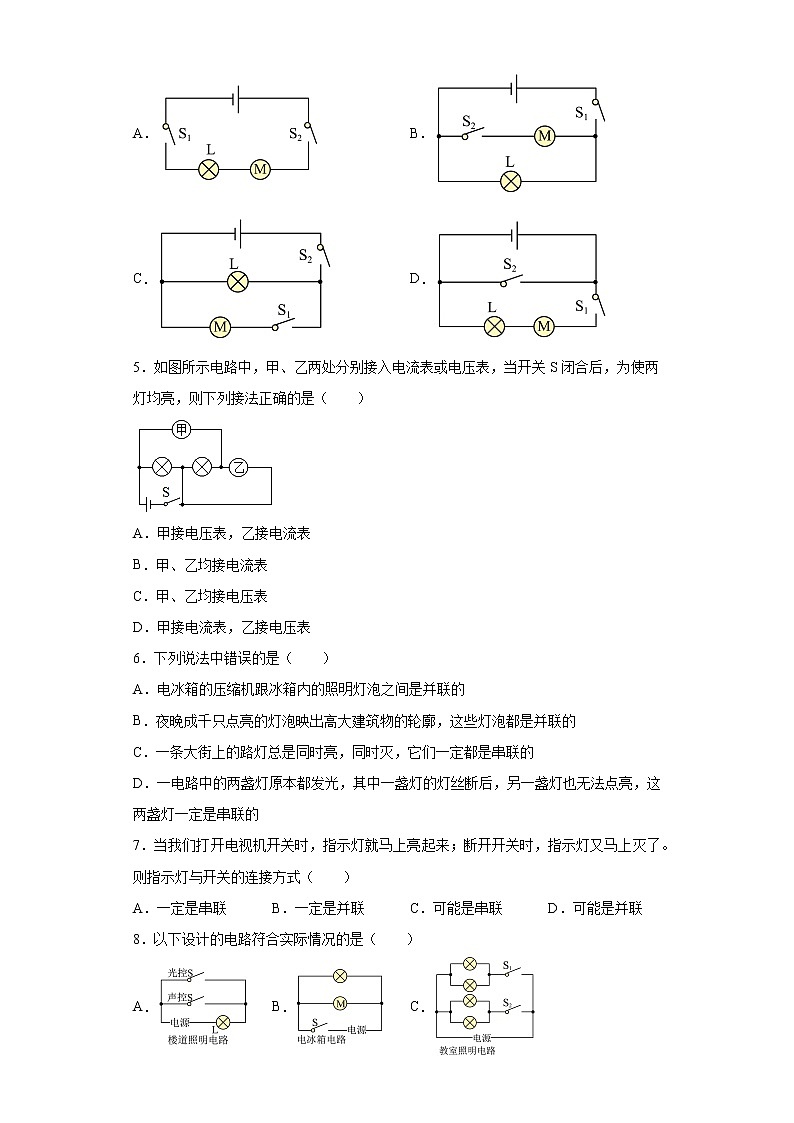

4．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
5．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是（ ）
A．甲接电压表，乙接电流表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电流表，乙接电压表
6．下列说法中错误的是（ ）
A．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的
B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的
C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的
D．一电路中的两盏灯原本都发光，其中一盏灯的灯丝断后，另一盏灯也无法点亮，这两盏灯一定是串联的
7．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。则指示灯与开关的连接方式（ ）
A．一定是串联B．一定是并联C．可能是串联D．可能是并联
8．以下设计的电路符合实际情况的是（ ）
A．B．C．D．

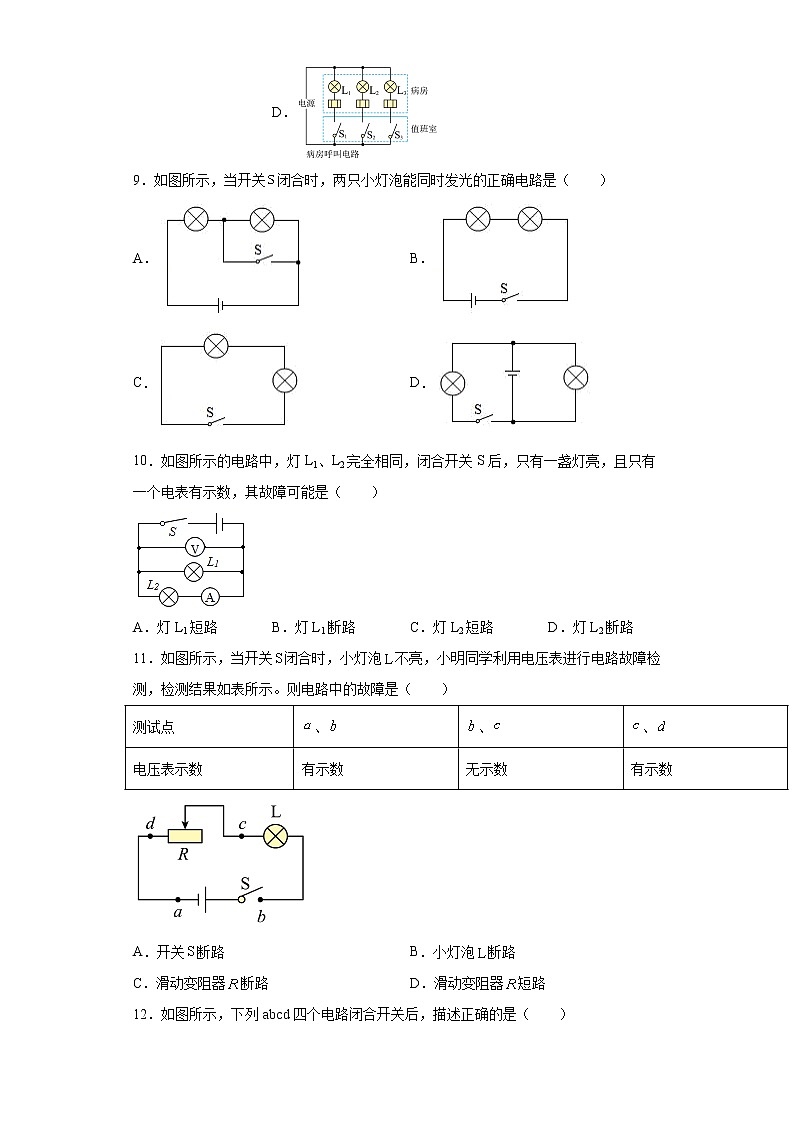

9．如图所示，当开关闭合时，两只小灯泡能同时发光的正确电路是（ ）
A．B．
C．D．
10．如图所示的电路中，灯L1、L2完全相同，闭合开关S后，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
11．如图所示，当开关闭合时，小灯泡不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）
A．开关断路B．小灯泡断路
C．滑动变阻器断路D．滑动变阻器短路
12．如图所示，下列abcd四个电路闭合开关后，描述正确的是（ ）
A．a图中，电流表测量的是通过L1的电流B．b图中，电压表测量的是L2两端的电压
C．c图中，电流表测量的是通过L2的电流D．d图中，电流表测量的是通过L1的电流
二、填空题
13．如图所示，电流表被选用的量程是______，电流表读数是______。
14．在10秒内有2库的电荷量通过小灯泡的灯丝，则小灯泡灯丝中通过的电流为多少安培？
15．如图所示，电源电压9V保持不变，当开关闭合时，电压表示数为3V，则此时灯泡L1两端的电压___________V；如果用一根导线接在L1两端，合开关后，电压表的示数将___________ 3V选填“大于”、“小于”或“等于”）。
16．在L1、L2串联的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图所示，则L2两端的电压U2＝______V，电源电压U＝______V。
17．如图所示用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸球擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此可以判断该物体 ______带电；（选填“一定”或“可能”）
（2）如果把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，观察吸管远离橡胶棒，能够判断出：吸管带的是 ______电荷，餐巾纸带 ______电荷；
（3）吸管和餐巾纸摩擦起电时，______失去了电子。
18．如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压U1、U2分别是多少？
（2）通过灯泡L1、L2的电流I1、I2分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数、分别是多少？
不要书写过程，直接把答案写在下面空格中即可。
（1） U1=___________ V ； U2=___________V
（2） I1= ___________A ； I2= ___________A
（3） = ___________A ； = ___________A
19．小明根据图甲所示电路探究串联电路电压的关系
（1）连接实物时，开关应______，电压表应与待测电路______联，并用______法选择合适的量程。
（2）按图连好电路后，小明将电压表接在a、b两点时，闭合开关，发现电压表示数为电源电压。则发生该现象的原因可能是L1______，或L2______。（选填“短路”或“断路”）
（3）排除故障后，测了三个位置的电压。然后用L3换下L2在三个位置又各测一次，电压值如下表。表中空缺的一个数据，电压表指针位置如图乙所示。请将下表填写完整。
测试点
、
、
、
电压表示数
有示数
无示数
有示数
电压表接入位置
ab
bc
ac
电压表示数（V）
2.5
3.5
6
2
______
6
结论
______
参考答案
1．D
2．D
3．D
4．B
5．D
6．C
7．A
8．C
9．B
10．D
11．C
12．D
13．0～0.6A 0.48
14．0.2A
15．6 大于
16．2.3 6
17．可能 负 正 餐巾纸
18．3 3 1.02 0.48 0.48 0.48
19．断开 并 试触 断路 短路 4 串联电路两端的总电压等各部分电路两端电压之和
