粤沪版九年级上册第十三章 探究简单电路综合与测试课时训练

这是一份粤沪版九年级上册第十三章 探究简单电路综合与测试课时训练，共9页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题
1．关于电流和电流的方向，下列说法中正确的是（ ）
A．电流是由电荷移动形成的
B．在电源外部，电流从电源的负极流向正极
C．物理学规定正电荷定向移动的方向为电流方向
D．金属导体中的电流方向与自由电子定向移动方向相同
2．如图所示，取两个相同的验电器A和B，A不带电，B带负电，用带有绝缘手柄的金属棒连接起来，下列说法正确的是（ ）
A．A中质子通过金属棒流向B，瞬间电流方向为A到B
B．B中的电子通过金属棒流向A，瞬间电流的方向从A流向B
C．B中的电子通过金属棒流向A，瞬间电流的方向从B流向A
D．A中电子通过金属棒流向B，瞬间电流方向为B到A

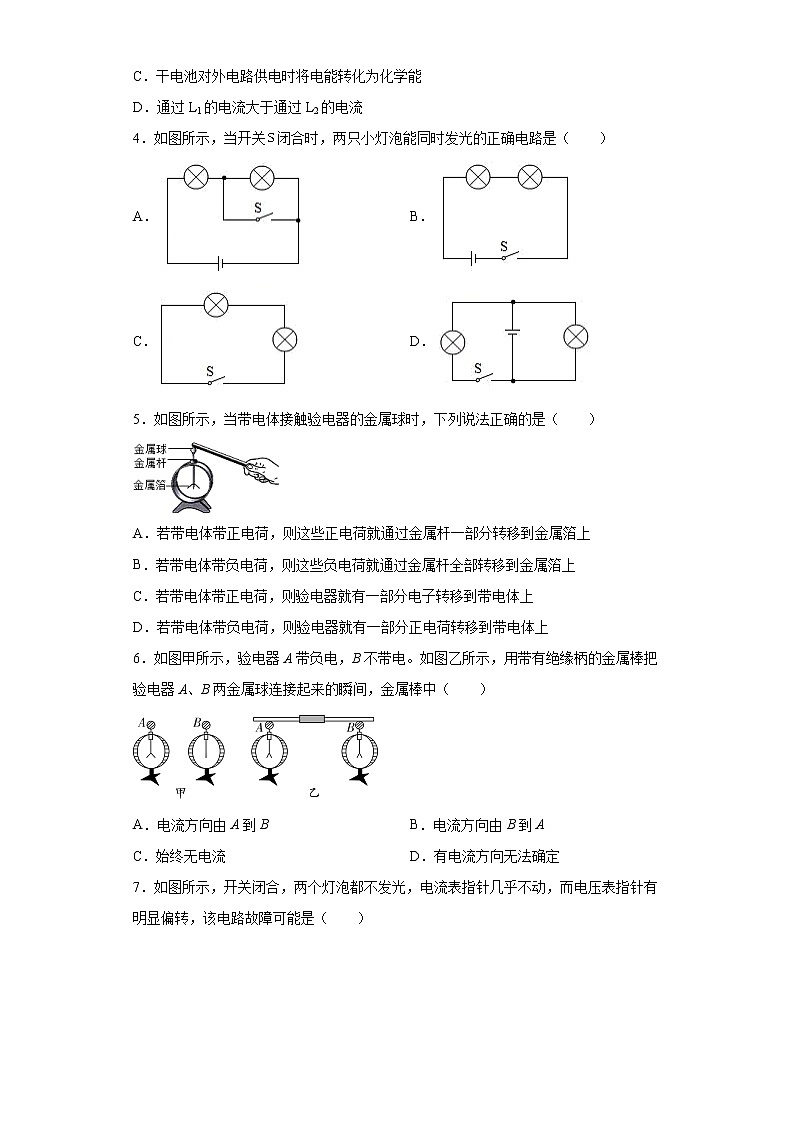

3．如图所示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．金属导线中自由电子定向移动的方向与电流方向相反
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．通过L1的电流大于通过L2的电流
4．如图所示，当开关闭合时，两只小灯泡能同时发光的正确电路是（ ）
A．B．
C．D．
5．如图所示，当带电体接触验电器的金属球时，下列说法正确的是（ ）
A．若带电体带正电荷，则这些正电荷就通过金属杆一部分转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
6．如图甲所示，验电器A带负电，B不带电。如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．始终无电流D．有电流方向无法确定

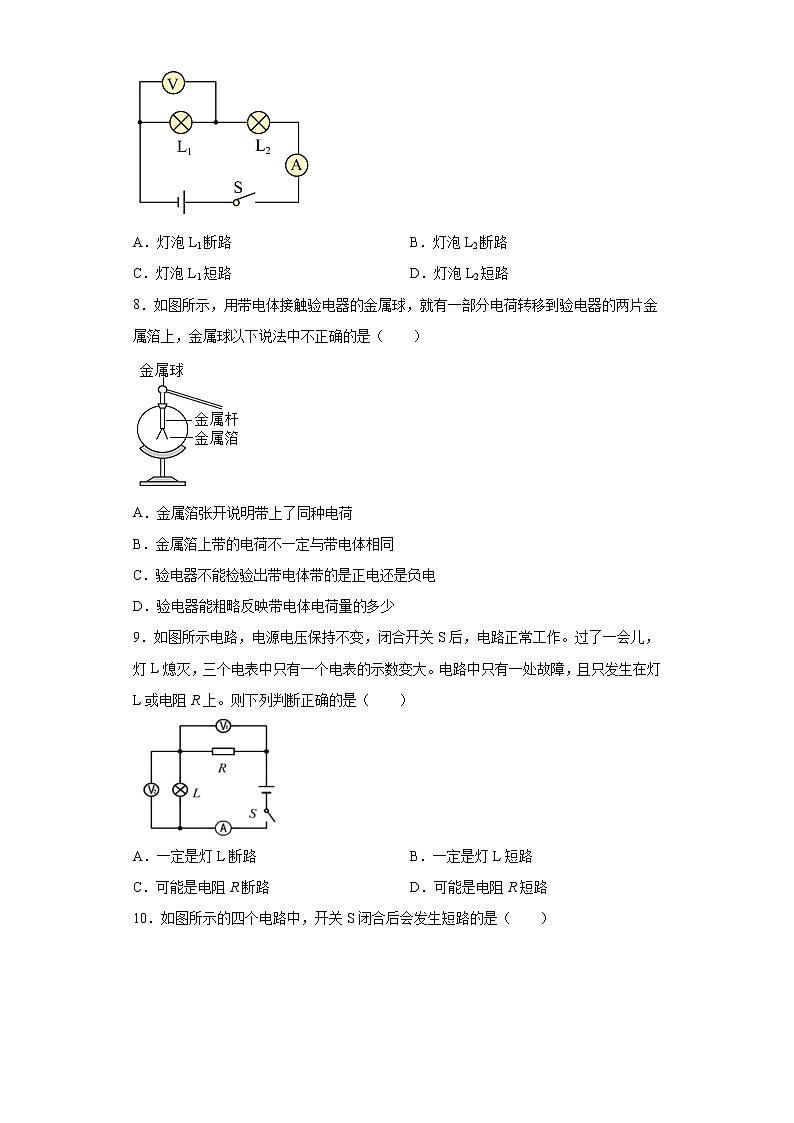

7．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）
A．灯泡L1断路B．灯泡L2断路
C．灯泡L1短路D．灯泡L2短路
8．如图所示，用带电体接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，金属球以下说法中不正确的是（ ）
A．金属箔张开说明带上了同种电荷
B．金属箔上带的电荷不一定与带电体相同
C．验电器不能检验出带电体带的是正电还是负电
D．验电器能粗略反映带电体电荷量的多少
9．如图所示电路，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，灯L熄灭，三个电表中只有一个电表的示数变大。电路中只有一处故障，且只发生在灯L或电阻R上。则下列判断正确的是（ ）

A．一定是灯L断路B．一定是灯L短路
C．可能是电阻R断路D．可能是电阻R短路
10．如图所示的四个电路中，开关S闭合后会发生短路的是（ ）
A．
B．
C．
D．
11．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
B．验电器的金属箔片张开是因为金属箔失去电子
C．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒
D．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片
12．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光两个电表都有示数。但过了一会儿后，两个电表的示数有一个变为0，这时电路发生的故障可能是（ ）
A．电流表断路B．灯泡L1短路
C．灯泡L1断路D．灯泡L2断路
13．在电工书上，列出白炽电灯的一项常见故障与检修方法如下表：上述故障的可能原因可以概括成（ ）
A．电路出现了开路B．电路出现了短路
C．电路组成不完整D．以上三种原因都有可能
二、填空题
14．如图所示的电流表的示数为___________。
15．电路由电源、开关、用电器及导线组成。给手机充电时，手机相当于电路中的______；教室里安装的8盏日光灯是______（选填“串”或“并”）联的。
16．常见的物质是由及其微小的______构成的。原子是由原子核和核外______组成的；在原子内部，核外电子绕原子核运动会形成一种环形电流，如图所示，表示电子，若电子顺时针绕原子核运动，则形成的环形电流方向为______（选填“顺时针”或“逆时针”） 。
17．如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关______，若要使灯和电铃组成并联电路，则只需闭合开关______，同时闭合S2、S3，则电铃______（选填“工作”或“不工作”）。
18．丝绸与玻璃棒摩擦的过程中，玻璃棒因为_________（选填“得到”或“失去”）了电子而带正电。图中，现在用有绝缘手柄的金属棒，将带正电的验电器A与原本不带电的验电器B连接起来，金属棒中的电流方向是_______ （选填“从A到B”或“从B到A”）。
19．如图所示电源电压保持不变，当开关闭合，甲、乙两表为电压表时，两表的示数之比，则灯泡、的电压________；当开关断开，甲、乙为电流表时，若两表指针位置相同，则通过灯泡、的电流_______。
20．如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
21．小明根据图甲所示电路探究串联电路电压的关系
（1）连接实物时，开关应______，电压表应与待测电路______联，并用______法选择合适的量程。
（2）按图连好电路后，小明将电压表接在a、b两点时，闭合开关，发现电压表示数为电源电压。则发生该现象的原因可能是L1______，或L2______。（选填“短路”或“断路”）
（3）排除故障后，测了三个位置的电压。然后用L3换下L2在三个位置又各测一次，电压值如下表。表中空缺的一个数据，电压表指针位置如图乙所示。请将下表填写完整。
22．利用我们身边的常见物品也可以完成一些物理小实验：
（1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图甲所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越_______（选填“蓬松”或“紧密”），而手与塑料细丝带上的是_______（选填“同种”或“异种”）电荷。
（2）如图所示a、b所示装置均为比较简易的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据____________的原理来检验物体是否带电的，图b中不带电的金属铝箔条被塑料棒吸引是因为___________；塑料棒带负电，在摩擦的过程中是__________电子（选得“得到”或“失去”）。
23．小刚和小强在连接串并联电路的实验中。
（1）小刚连接了如图所示电路，如果合上开关，会出现________（选填“开路”或“短路”）现象。
（2）小刚想将电路全部拆散，重新连接。小强将导线________拆除，就是两灯串联电路；此时再闭合开关，发现L1不亮，L2会亮，你认为L1________（选填“烧坏了”或“没烧坏”）；
（3）在图的基础上小东将导线（选填“a”“b”或“c”）________改接到________，便形成两灯并联电路。
故障现象
可能原因
检修方法
电灯不亮
1.灯泡的灯丝断了
换新灯泡
2.灯头内的电线断了
重新连接好
3.灯头、开关等处的接线松动，造成接触不良
检查线路
电压表接入位置
ab
bc
ac
电压表示数（V）
2.5
3.5
6
2
______
6
结论
______
参考答案
1．C
2．B
3．A
4．B
5．C
6．B
7．A
8．B
9．C
10．C
11．C
12．C
13．A
14．0.3
15．用电器 并
16．分子、原子 电子 逆时针
17．S2 S1、S3 工作
18．失去 从A到B
19．1∶2 1∶4
20．L1 0.8A
21．断开 并 试触 断路 短路 4 串联电路两端的总电压等各部分电路两端电压之和
22．蓬松 异种 同种电荷相互排斥 带电体可以吸引轻小物体 得到
23．短路 a 没烧杯 c L2的左端的接线柱上
