初中粤沪版第十四章 探究欧姆定律综合与测试课时练习

这是一份初中粤沪版第十四章 探究欧姆定律综合与测试课时练习，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

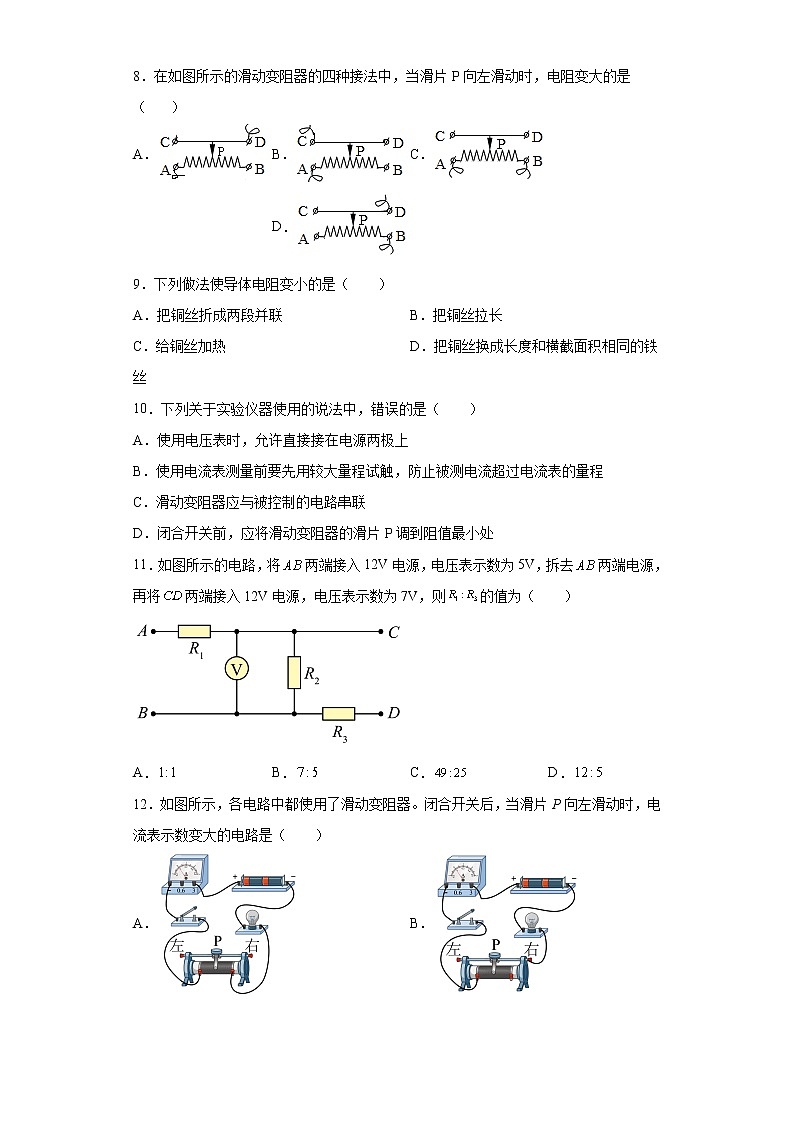

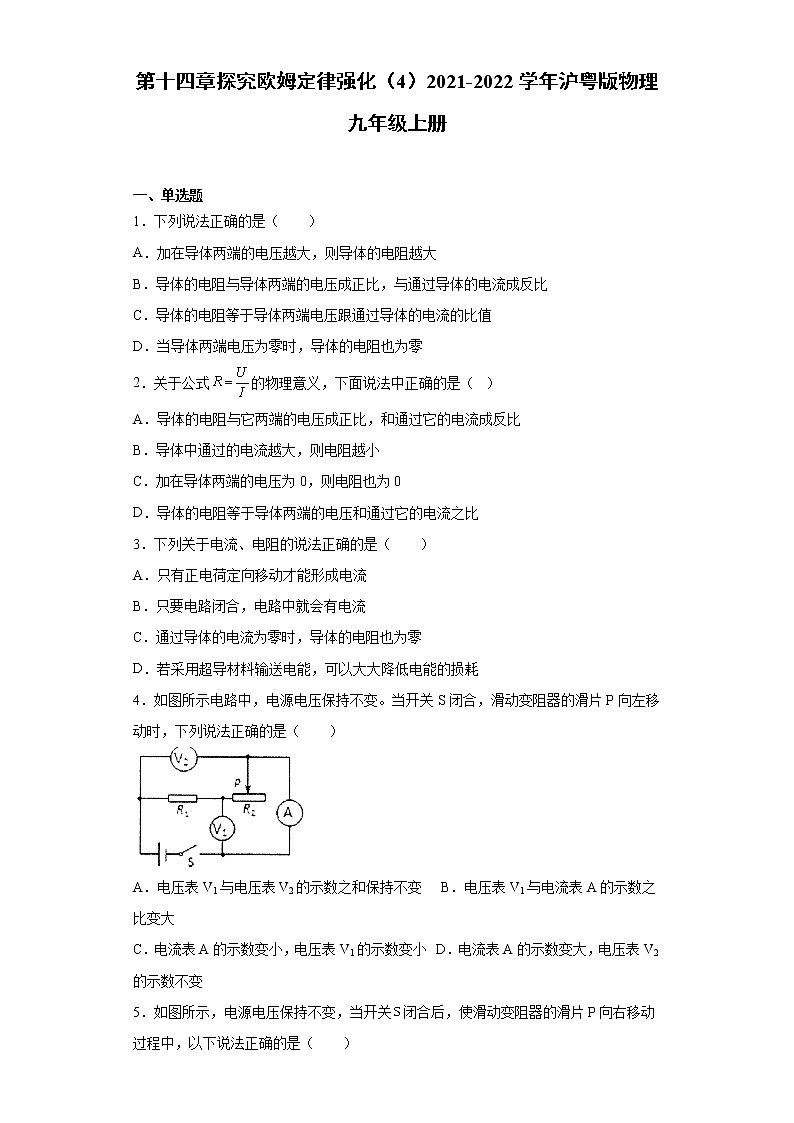

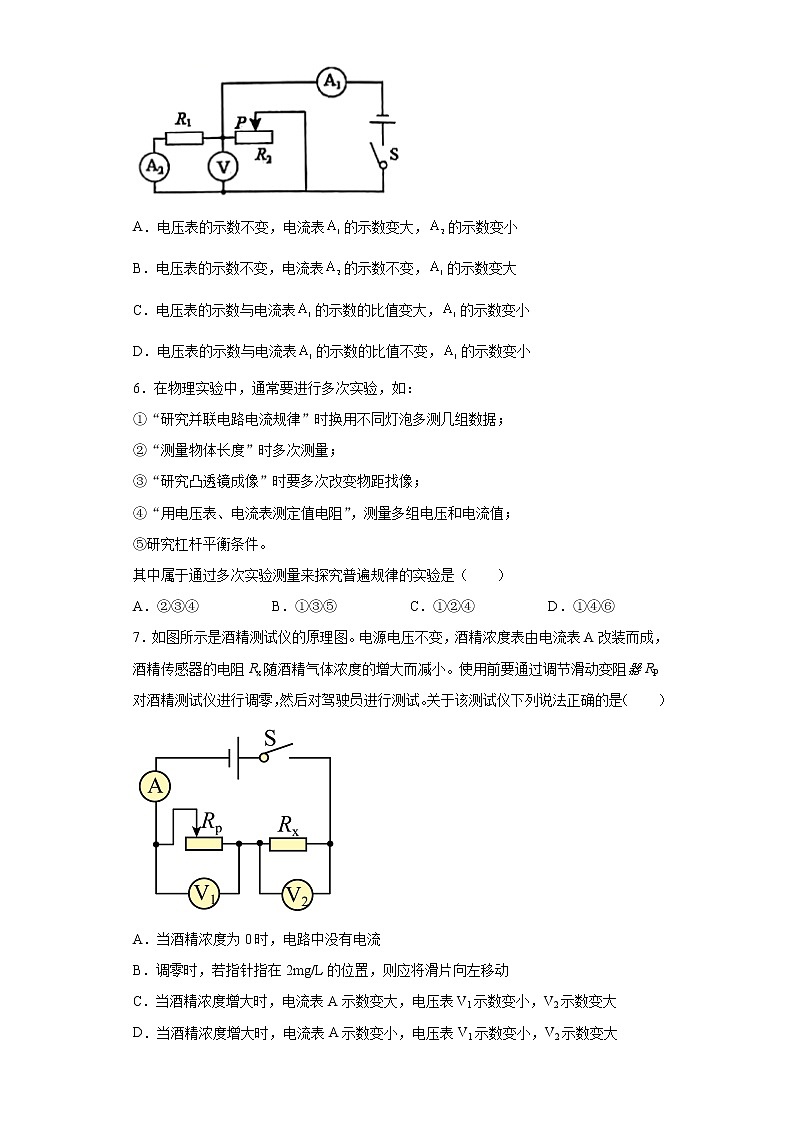

第十四章探究欧姆定律强化（4）2021-2022学年沪粤版物理九年级上册  一、单选题1．下列说法正确的是（　　）A．加在导体两端的电压越大，则导体的电阻越大B．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比C．导体的电阻等于导体两端电压跟通过导体的电流的比值D．当导体两端电压为零时，导体的电阻也为零2．关于公式的物理意义，下面说法中正确的是（  ）A．导体的电阻与它两端的电压成正比，和通过它的电流成反比B．导体中通过的电流越大，则电阻越小C．加在导体两端的电压为0，则电阻也为0D．导体的电阻等于导体两端的电压和通过它的电流之比3．下列关于电流、电阻的说法正确的是（　　）A．只有正电荷定向移动才能形成电流B．只要电路闭合，电路中就会有电流C．通过导体的电流为零时，导体的电阻也为零D．若采用超导材料输送电能，可以大大降低电能的损耗4．如图所示电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）A．电压表V1与电压表V2的示数之和保持不变 B．电压表V1与电流表A的示数之比变大C．电流表A的示数变小，电压表V1的示数变小 D．电流表A的示数变大，电压表V2的示数不变5．如图所示，电源电压保持不变，当开关闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（　　）A．电压表的示数不变，电流表的示数变大，的示数变小B．电压表的示数不变，电流表的示数不变，的示数变大C．电压表的示数与电流表的示数的比值变大，的示数变小D．电压表的示数与电流表的示数的比值不变，的示数变小6．在物理实验中，通常要进行多次实验，如：①“研究并联电路电流规律”时换用不同灯泡多测几组数据；②“测量物体长度”时多次测量；③“研究凸透镜成像”时要多次改变物距找像；④“用电压表、电流表测定值电阻”，测量多组电压和电流值；⑤研究杠杆平衡条件。其中属于通过多次实验测量来探究普遍规律的实验是（　　）A．②③④ B．①③⑤ C．①②④ D．①④⑥7．如图所示是酒精测试仪的原理图。电源电压不变，酒精浓度表由电流表A改装而成，酒精传感器的电阻Rx随酒精气体浓度的增大而减小。使用前要通过调节滑动变阻器RP对酒精测试仪进行调零，然后对驾驶员进行测试。关于该测试仪下列说法正确的是（　　）A．当酒精浓度为0时，电路中没有电流B．调零时，若指针指在2mg/L的位置，则应将滑片向左移动C．当酒精浓度增大时，电流表A示数变大，电压表V1示数变小，V2示数变大D．当酒精浓度增大时，电流表A示数变小，电压表V1示数变小，V2示数变大8．在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（     ）A． B． C． D．9．下列做法使导体电阻变小的是（　　）A．把铜丝折成两段并联 B．把铜丝拉长C．给铜丝加热 D．把铜丝换成长度和横截面积相同的铁丝10．下列关于实验仪器使用的说法中，错误的是（　　）A．使用电压表时，允许直接接在电源两极上B．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程C．滑动变阻器应与被控制的电路串联D．闭合开关前，应将滑动变阻器的滑片P调到阻值最小处11．如图所示的电路，将两端接入12V电源，电压表示数为5V，拆去两端电源，再将两端接入12V电源，电压表示数为7V，则的值为（　　）A． B． C． D．12．如图所示，各电路中都使用了滑动变阻器。闭合开关后，当滑片P向左滑动时，电流表示数变大的电路是（　　）A． B．C． D．13．电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）A．图甲中的R0有保护电路的作用B．温度升高时，电压表的示数会变大C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变大  二、填空题14．如图是一种测量油箱内油量的装置．从油量表（由电流表改装而成）指针所指刻度，就能知道油箱内油量的多少。当油量减少时，R的阻值将________，油量表示数将______。（填“变大”或“变小”）15．常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻______细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流______通过细电阻丝的电流。（选填“大于”、“等于”或“小于”）16．如图是一种自动测定汽车油箱内油量的装置。R0为保护电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。从油量表（电流表改装）指针所指的刻度就可知道油箱内油面高低。当油面下降时，带动滑动变阻器的滑片______（选填“向上”或“向下”）移动，则滑动变阻器连入电路的阻值将______（选填“变大”或“不变”或“变小”），电流表的示数将______（选填“变大”或“不变”或“变小”）。17．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，电压表V的示数________，电流表A的示数________。断开开关S，电压表V的示数与电流表A的示数的比值将________（变大/不变/变小）。18．如图所示的电路中，电源电压恒定不变，电阻R的阻值为30Ω。在对S2进行闭合或断开的操作中，电流表可读得0.4A和0.1A两个值，那么电源电压U=______V，灯泡电阻RL=______Ω（灯泡电阻不随温度变化）。19．如下图所示的电路，电源电压是6V，R1＝5Ω，R2＝15Ω，电路的总电阻是______Ω，电路中的电流是______A，电压表的示数是______V。20．若加在某定值电阻两端电压是20V，导体中电流是0.5A，则该电阻阻值为________Ω，若该导体两端的电压为0V，则其电阻为________Ω。21．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为______Ω，电源电压为______V。
 22．如图是小阳把金属夹从粗细均匀的电阻丝上的A点移动到B点的画面，电源两端电压保持不变。根据图中的情景，此现象得到的结论：______。

参考答案1．C2．D3．D4．D5．C6．B7．B8．D9．A10．D11．C12．B13．B14．变大    变小    15．小于    等于    16．向上    变大    变小    17．不变    变小    变大    18．3    10    19．20    0.3    1.5    20．40    40    21．10    12    22．在导体的材料和横截面积不变的条件下，电阻丝越长，电阻越大
