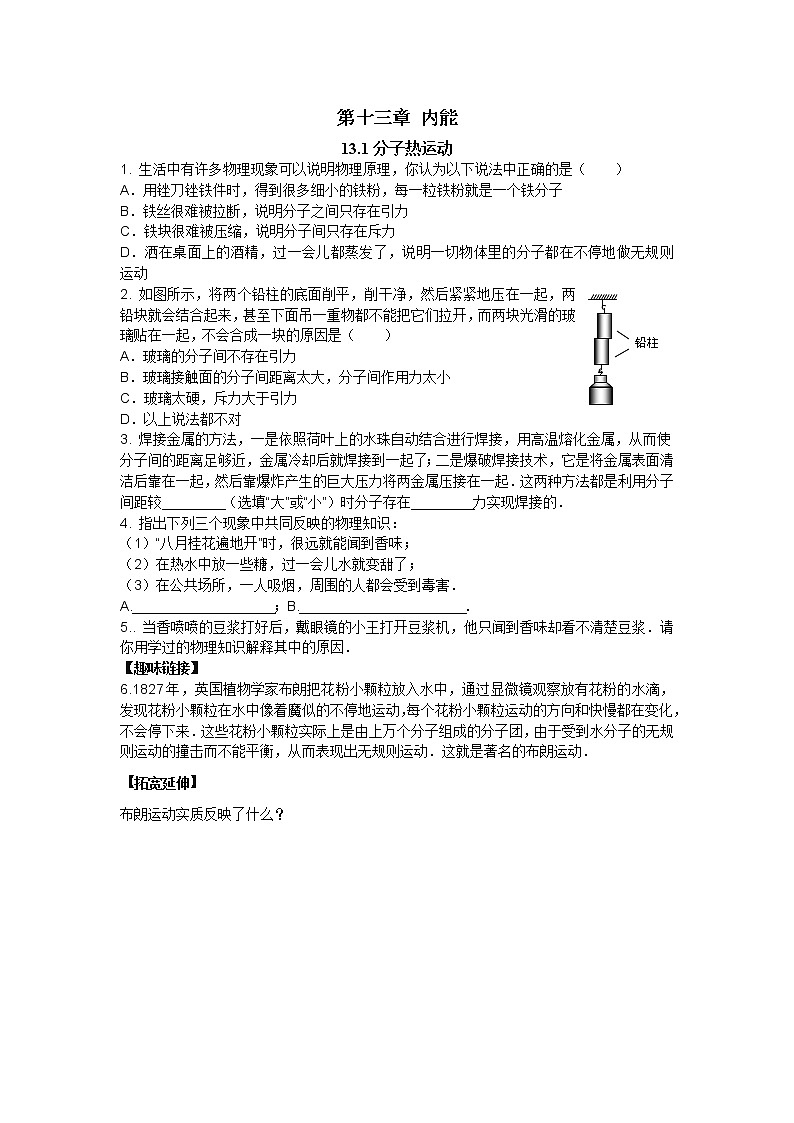

第十三章 内能
13.1分子热运动
1. 生活中有许多物理现象可以说明物理原理，你认为以下说法中正确的是（　　）
A．用锉刀锉铁件时，得到很多细小的铁粉，每一粒铁粉就是一个铁分子
B．铁丝很难被拉断，说明分子之间只存在引力
C．铁块很难被压缩，说明分子间只存在斥力
D．洒在桌面上的酒精，过一会儿都蒸发了，说明一切物体里的分子都在不停地做无规则
运动
2. 如图所示，将两个铅柱的底面削平，削干净，然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一重物都不能把它们拉开，而两块光滑的玻璃贴在一起，不会合成一块的原因是（　　）
A．玻璃的分子间不存在引力
B．玻璃接触面的分子间距离太大，分子间作用力太小
C．玻璃太硬，斥力大于引力
D．以上说法都不对
3. 焊接金属的方法，一是依照荷叶上的水珠自动结合进行焊接，用高温熔化金属，从而使分子间的距离足够近，金属冷却后就焊接到一起了；二是爆破焊接技术，它是将金属表面清洁后靠在一起，然后靠爆炸产生的巨大压力将两金属压接在一起．这两种方法都是利用分子间距较________（选填“大”或“小”）时分子存在________力实现焊接的．
4. 指出下列三个现象中共同反映的物理知识：
（1）“八月桂花遍地开”时，很远就能闻到香味；
（2）在热水中放一些糖，过一会儿水就变甜了；
（3）在公共场所，一人吸烟，周围的人都会受到毒害．
A.__________________；B._____________________．
5.. 当香喷喷的豆浆打好后，戴眼镜的小王打开豆浆机，他只闻到香味却看不清楚豆浆．请你用学过的物理知识解释其中的原因．
【趣味链接】
6.1827年，英国植物学家布朗把花粉小颗粒放入水中，通过显微镜观察放有花粉的水滴，发现花粉小颗粒在水中像着魔似的不停地运动，每个花粉小颗粒运动的方向和快慢都在变化，不会停下来．这些花粉小颗粒实际上是由上万个分子组成的分子团，由于受到水分子的无规则运动的撞击而不能平衡，从而表现出无规则运动．这就是著名的布朗运动．
【拓宽延伸】
布朗运动实质反映了什么？

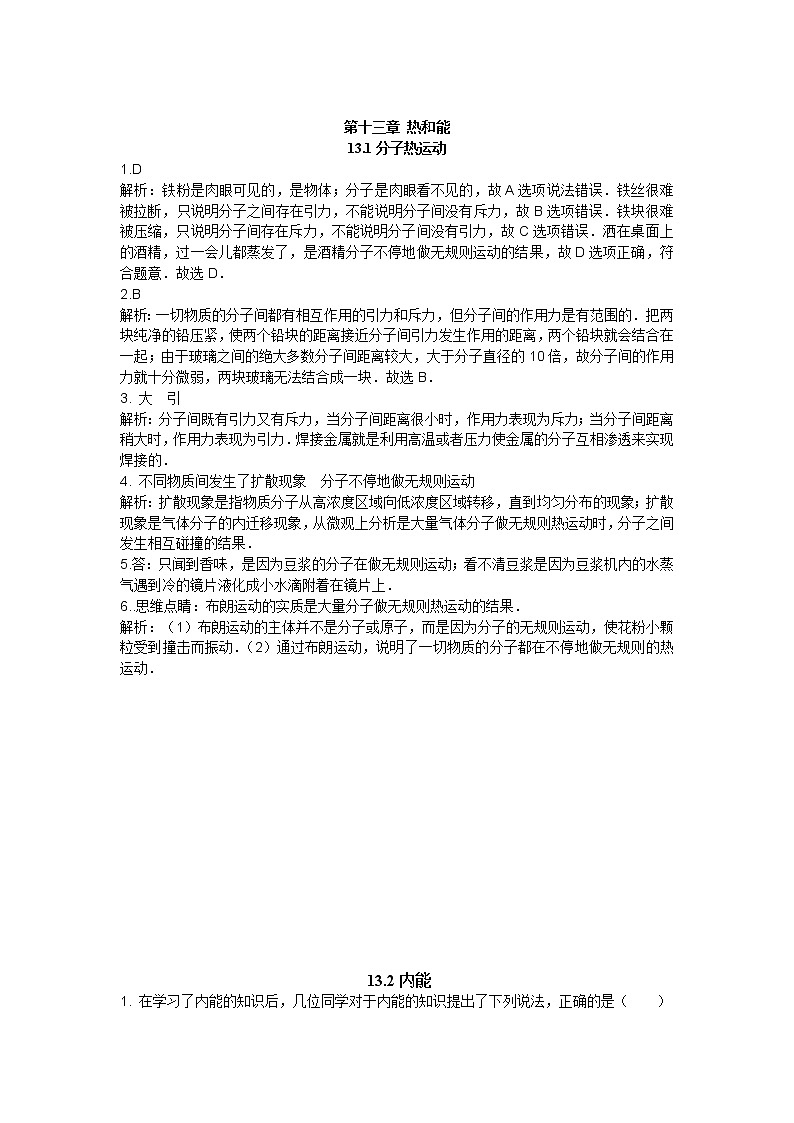

第十三章 热和能
13.1分子热运动
1.D
解析：铁粉是肉眼可见的，是物体；分子是肉眼看不见的，故A选项说法错误．铁丝很难被拉断，只说明分子之间存在引力，不能说明分子间没有斥力，故B选项错误．铁块很难被压缩，只说明分子间存在斥力，不能说明分子间没有引力，故C选项错误．洒在桌面上的酒精，过一会儿都蒸发了，是酒精分子不停地做无规则运动的结果，故D选项正确，符合题意．故选D．
2.B
解析：一切物质的分子间都有相互作用的引力和斥力，但分子间的作用力是有范围的．把两块纯净的铅压紧，使两个铅块的距离接近分子间引力发生作用的距离，两个铅块就会结合在一起；由于玻璃之间的绝大多数分子间距离较大，大于分子直径的10倍，故分子间的作用力就十分微弱，两块玻璃无法结合成一块．故选B．
3. 大 引
解析：分子间既有引力又有斥力，当分子间距离很小时，作用力表现为斥力；当分子间距离稍大时，作用力表现为引力．焊接金属就是利用高温或者压力使金属的分子互相渗透来实现焊接的．
4. 不同物质间发生了扩散现象 分子不停地做无规则运动
解析：扩散现象是指物质分子从高浓度区域向低浓度区域转移，直到均匀分布的现象；扩散现象是气体分子的内迁移现象，从微观上分析是大量气体分子做无规则热运动时，分子之间发生相互碰撞的结果．
5.答：只闻到香味，是因为豆浆的分子在做无规则运动；看不清豆浆是因为豆浆机内的水蒸气遇到冷的镜片液化成小水滴附着在镜片上．
6..思维点睛：布朗运动的实质是大量分子做无规则热运动的结果．
解析：（1）布朗运动的主体并不是分子或原子，而是因为分子的无规则运动，使花粉小颗粒受到撞击而振动．（2）通过布朗运动，说明了一切物质的分子都在不停地做无规则的热运动．














 13.2内能

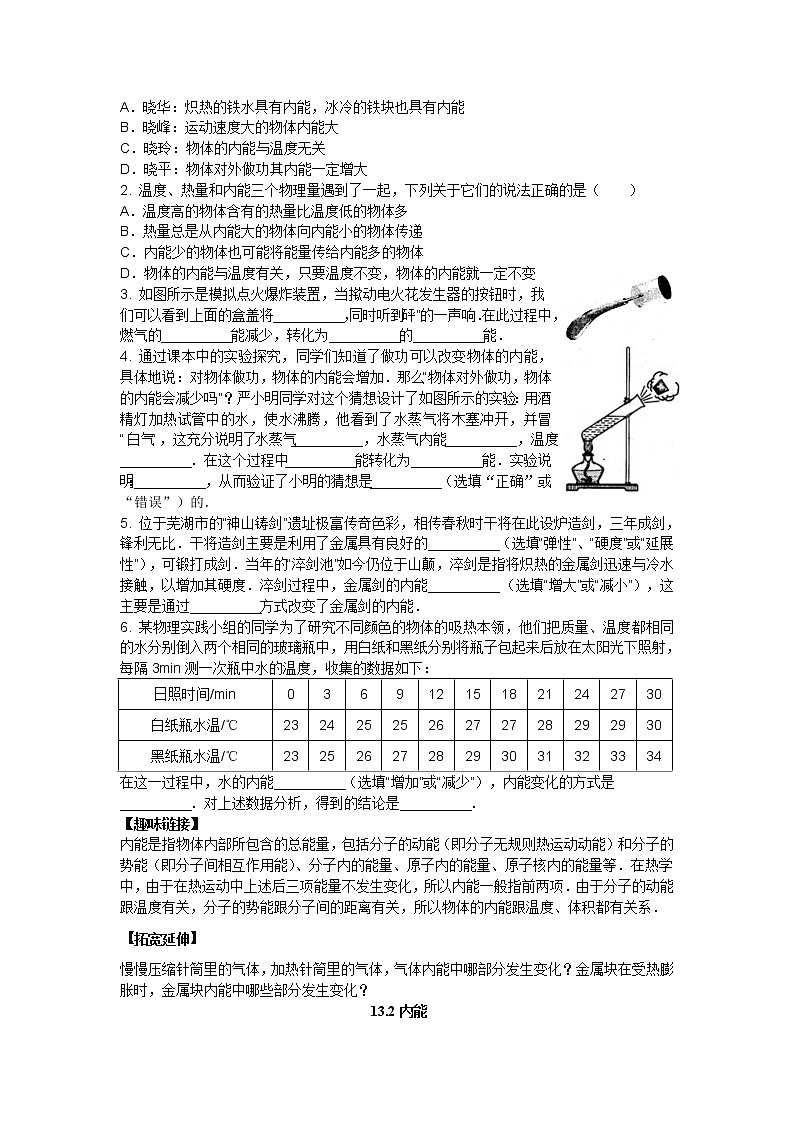

1. 在学习了内能的知识后，几位同学对于内能的知识提出了下列说法，正确的是（　　）
A．晓华：炽热的铁水具有内能，冰冷的铁块也具有内能
B．晓峰：运动速度大的物体内能大
C．晓玲：物体的内能与温度无关
D．晓平：物体对外做功其内能一定增大
2. 温度、热量和内能三个物理量遇到了一起，下列关于它们的说法正确的是（　　）
A．温度高的物体含有的热量比温度低的物体多
B．热量总是从内能大的物体向内能小的物体传递
C．内能少的物体也可能将能量传给内能多的物体
D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
3. 如图所示是模拟点火爆炸装置，当揿动电火花发生器的按钮时，我们可以看到上面的盒盖将_________，同时听到“砰”的一声响．在此过程中，燃气的_________能减少，转化为_________的_________能．
4. 通过课本中的实验探究，同学们知道了做功可以改变物体的内能，具体地说：对物体做功，物体的内能会增加．那么“物体对外做功，物体的内能会减少吗”？严小明同学对这个猜想设计了如图所示的实验：用酒精灯加热试管中的水，使水沸腾，他看到了水蒸气将木塞冲开，并冒“白气“，这充分说明了水蒸气_________，水蒸气内能_________，温度_________．在这个过程中_________能转化为_________能．实验说明：_________，从而验证了小明的猜想是_________（选填“正确”或“错误”）的．
5. 位于芜湖市的“神山铸剑”遗址极富传奇色彩，相传春秋时干将在此设炉造剑，三年成剑，锋利无比．干将造剑主要是利用了金属具有良好的_________（选填“弹性”、“硬度”或“延展性”），可锻打成剑．当年的“淬剑池”如今仍位于山颠，淬剑是指将炽热的金属剑迅速与冷水接触，以增加其硬度．淬剑过程中，金属剑的内能_________ （选填“增大”或“减小”），这主要是通过_________方式改变了金属剑的内能．
6. 某物理实践小组的同学为了研究不同颜色的物体的吸热本领，他们把质量、温度都相同的水分别倒入两个相同的玻璃瓶中，用白纸和黑纸分别将瓶子包起来后放在太阳光下照射，每隔3min测一次瓶中水的温度，收集的数据如下：
日照时间/min
0
3
6
9
12
15
18
21
24
27
30
白纸瓶水温/℃
23
24
25
25
26
27
27
28
29
29
30
黑纸瓶水温/℃
23
25
26
27
28
29
30
31
32
33
34
在这一过程中，水的内能_________（选填“增加”或“减少”），内能变化的方式是_________．对上述数据分析，得到的结论是_________．
【趣味链接】
内能是指物体内部所包含的总能量，包括分子的动能（即分子无规则热运动动能）和分子的势能（即分子间相互作用能）、分子内的能量、原子内的能量、原子核内的能量等．在热学中，由于在热运动中上述后三项能量不发生变化，所以内能一般指前两项．由于分子的动能跟温度有关，分子的势能跟分子间的距离有关，所以物体的内能跟温度、体积都有关系．
【拓宽延伸】
慢慢压缩针筒里的气体，加热针筒里的气体，气体内能中哪部分发生变化？金属块在受热膨胀时，金属块内能中哪些部分发生变化？
 13.2内能
1.A
解析：因为任何物体任何温度都有内能，故炽热的铁水具有内能，冰冷的铁块也具有内能，故A说法正确，符合题意；内能与物体内部分子的热运动和分子间的相互作用情况有关，而与整个物体的速度无关，故B说法错误；物体的内能与温度有关，C说法错误；物体对外做功，内能减小，D说法错误．故选A．
2.C
解析：热量不是状态量，不能说含有或者具有热量．故A不正确．热传递发生的条件是：有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，热量从高温物体传给低温物体，但内能小的物体温度可能比内能大的物体高，因此热量也可能由内能小的物体传给内能大的物体．故B不正确．内能少的物体也可能将能量传给内能多的物体，能量是从高温物体转移到低温物体．故C正确。物体的内能与温度有关，同时，内能的大小还与质量和体积有关．故D不正确．故选C．
3.飞出去 内 盒盖 机械
解析：当揿动电火花发生器的按钮时，酒精会燃烧，酒精燃烧后产生的高温高压的燃气体积膨胀，对外做功，燃气的内能减少，内能转化为盒盖的机械能，使盒盖飞出去．
4.对木塞做功 减小 降低 内 机械 物体对外做功，内能减小 正确
解析：做功和热传递是改变物体内能的两种方式．对物体做功，机械能转化为内能，内能增加；物体对外做功，内能转化为机械能，内能减小．所以水蒸气对木塞做功，水蒸气内能减小，温度降低，内能转化为机械能．实验说明：物体对外做功，物体的内能减少．小明的猜想是正确的．
5. 延展性 减小 热传递
解析：（1）干将造剑主要是利用了金属具有良好的延展性．（2）炽热的金属剑迅速与冷水接触，金属剑和冷水之间存在温度差，两者之间发生热传递，金属剑放出热量，温度降低，冷水吸收热量，温度升高．金属剑的温度降低，内能减小．
6. 增加 热传递 黑色物体比白色物体吸热本领强
解析：（1）由记录的数据可见，水的温度在升高，因此水的内能增加；（2）水的温度升高是由太阳光照射引起的，因此是热传递导致了水的内能增加；（3）由数据可见，黑纸瓶水温升高的快，说明黑色比白色吸热本领强．
7.思维点睛：慢慢压缩针筒里的气体，分子势能会发生变化．加热针筒里的气体，分子动能会发生变化．金属块在受热膨胀时，金属块内分子势能和分子动能都会随着发生变化．
解析：慢慢压缩针筒里的气体，气体的体积会发生变化，分子间的距离会减小，分子的势能跟分子间的距离有关，因此分子势能会发生变化．加热针筒里的气体，气体的温度会升高，由于分子的动能跟温度有关，因此分子动能会发生变化．金属块在受热膨胀时，金属块的温度和体积都发生变化，因此分子势能和分子动能都会随着发生变化．









 13.3比热容
1. 2013年下半年，我国将发射 “中华”号探测器并在月球着陆．如图所示为月球车在月球上的效果图．月球车有提供电力的太阳能帆板和宽大的“大脚”，在阳光的照射下月球车在月球表面留下了影子，以下说法错误的是（　　）
A．太阳能帆板可以将太阳能转化为电能
B．探测器的影子是由于光的直线传播形成的
C．“大脚”的面积较大，可以减小探测器对火星表面的压强
D．火星上的昼夜温差大，是因为火星表面砂石的比热容大
2. 如图所示，冷热空气的流动导致了夏季海岸微风的形成．关于海岸微风形成的解释下列说法中错误的是（　　）
A．白天，在炎热的日光下，暖空气从陆地上升起，海洋上来的冷空气补充，形成了向陆地的海陆风
B．夜间，暖空气从海洋上升起，陆地上的冷空气补充，形成了向海洋的陆海风
C．形成陆海风和海陆风的主要原因是水的比热容较大
D．形成陆海风和海陆风是由潮汐涌动方向决定的
3. 橘农们从天气预报中得知，晚上将有一场霜冻来临，他们傍晚就开始给橘子树喷水，随着温度的下降，水结成冰，而橘子并没有被冻坏，这是由于水________的缘故．育秧时，为了防止秧苗冻坏，晚上往秧田里灌水，早上排水，这是利用了水________的性质．
4. 为了比较豆浆和牛奶的吸热能力，小刚在家中进行了如下的实验：如图甲所示，在两个相同的塑料瓶中分别装入质量相同、初温都是室温的豆浆和牛奶，两瓶中各装有一支相同的温度计，然后将两个塑料瓶同时浸入热水中．观察现象发现：加热相同的时间，豆浆的温度升高较多．
（1）要使牛奶和豆浆升高相同的温度，应对________加热的时间长些．这说明它们升高相同的温度，豆浆吸收的热量比牛奶吸收的热量________．
（2）小明利用实验数据大致描绘出豆浆和牛奶的温度随时间变化的图线，如图乙所示，则图线________应代表豆浆．
5. 生态宜居的海岛城市是城市的发展定位之一．某市实验区规划：预留布置大片绿地、湖面水体等，通过绿廊、水廊来达到冬暖夏凉的效果．请你用所学知识解释修建人工湖和内河可以调节气温的主要原因．
6.【趣味链接】汽车防冻液
汽车在行驶时，发动机的温度会升得很高．为了确保安全，可用水循环进行冷却．实际上，水中往往还要加入不易挥发的防冻液（原液），加入防冻液后的混合液冬天不容易凝固，长时间开车也不容易沸腾．有关资料表明，防冻液与水按不同的比例混合，混合液的凝固点、沸点不同，具体数值参见下表（表中防冻液含量是指防冻液在混合液中所占体积的百分比）．
防冻液含量/%
30
40
50
60
70
80
90
混合液的凝固点/℃
-17
-28
-37
-49
-48
-46
-28
混合液的沸点/℃
103
104
107
111
117
124
141
在给汽车水箱中加防冻液时，宜使混合液的凝固点比本地常年最低气温低10～15℃．考虑到混合液比热容的减小会影响散热效果，因此，混合液中防冻液的含量不宜过高．
【拓展延伸】为什么使用防冻液做汽车散热剂？长时间使用防冻液沸点有何变化，为什么？
13.3比热容
1.D
解析：太阳能帆板可以将太阳能转化为电能，A说法正确．探测器的影子是由于光的直线传播形成的，B说法正确． “大脚”的面积较大，可以减小探测器对火星表面的压强，C说法正确．火星上的昼夜温差大，是因为火星表面砂石的比热容小，D说法不正确，符合题意．故选D．
2.D
解析：由于海水的比热容比陆地上沙石的比热容大，接受太阳辐射能后，海水表面升高的温度少，陆地沙石的比热容相对较小，升高的温度比较多，于是在白天，由于陆地空气温度高，空气上升而形成从海面吹向陆地的风；同理，晚上在相同受冷的情况下，陆地的温度低于海洋的温度，从而形成从陆地吹向海洋的风，故形成了海陆风，故ABC正确不符合题意，D错误，符合题意．故选D．
3. 凝固放热 比热容大
解析：夜间气温骤降时，水降温直至凝固成冰，放出热量，这样橘子可以吸收水结冰时放出的热，使温度不会降得太低，所以没有冻坏橘子．育秧时在秧田里灌水，是因为在相同条件下，水的比热容大，降低相同的温度放出的热量多，起到保温作用，不会产生冻害。
4. （1）牛奶 少 （2）A
解析：（1）由热量计算公式Q=cm△t可知，物体吸收热量的多少跟物体的质量、温度的变化量以及物质的比热容有关．实验中控制牛奶和豆浆的质量相同，温度的变化量相同，通过比较加热时间的长短来判断比热容的大小．加热相同的时间，豆浆的温度升高较多，说明吸收相同的热量，牛奶升高的温度慢，说明牛奶的比热容大．因此要使牛奶和豆浆升高相同的温度，应对牛奶加热的时间长些．由于豆浆的比热容小，因此升高相同的温度，吸收的热量少．
（2）结合题目和图象可知，加热相同的时间，豆浆的温度升高较多，所以A图线代表豆浆．
5. 修建人工湖和内河增加城市水的储蓄量，是因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节周围环境的气温．
6.思维点睛：因为水的比热容较大，相同质量的水和其他物质比较，升高相同的温度，水吸收的热量多，防冻液因为含有水，因此其比热容也较大，并且防冻液可以在比较低的温度下不会凝结，所以汽车发动机用防冻液来冷却；长时间使用后，混合液中的水由于汽化而减少，防冻液的含量增大，使混合液的沸点升高．













第十三章 内能
1. 生活到处皆物理，留心分析皆学问，在学习了本章的知识后，你认为对下列生活情境的分析，正确的是（　　）
A．一壶开水冷却后，温度降低，内能不一定减少
B．冬天用热水袋取暖，人体感到暖和，是用做功的方法改变内能
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象
D．和平号空间站坠入大气层与空气摩擦生热，是用热传递的方法改变内能
2. 据某媒体报道，北京冬季创出了一百多年来的最高气温16℃，是1840年北京有气象记录以来冬季里的最高气温，产生这种异常气候的主要原因是人类对地球大气层的严重破坏产生了“温室效应”，则下列说法中正确的是（　　）
A．由于大气层中二氧化碳的浓度减少，产生了“温室效应”
B．由于大气层中二氧化碳的浓度增加，产生了“温室效应”
C．“温室效应”使地球大气层的内能增加，分子运动减慢
D．“温室效应”使地球大气层的内能减少，分子运动加快
3. 天帅同学从早上8：00开始每隔半小时分别对文化园的气温和园内人工湖的水温进行一次测量，如图所示是他根据记录的数据绘成的温度T随时间t变化的图线．据图可以判断（　　）

A．实线是水温图线，虚线是气温图线，因为水的比热容较大
B．实线是水温图线，虚线是气温图线，因为水的比热容较小
C．实线是气温图线，虚线是水温图线，因为水的比热容较大
D．实线是气温图线，虚线是水温图线，因为水的比热容较小
4. 电冰箱是现代家庭的常用电器之一，在使用过程中，小明发现他家的电冰箱里的食物容易变干和相互“窜味”，他觉得很奇怪，请你从物理角度分析，食物“窜味”属于________现象，电冰箱里的食物主要是通过________或________方式失去水分的．
5. 盛夏的傍晚，关于去何处纳凉的问题两名同学有了不同的看法：甲同学主张将船划到湖中去；乙同学主张将船停在岸边，上岸散步更凉爽．你认为谁的看法合理？为什么？


6.【新闻再播】
北京时间12月19日0时13分，中国在酒泉卫星发射中心用“长征二号丁”运载火箭成功将土耳其GK-2地球观测卫星发射升空并送入预定轨道．至此，中国2012年度航天发射完美收官，航天发射任务实现“满堂红”．本次卫星发射是中国“长征”系列运载火箭第174次航天飞行，如图所示为卫星发射时的照片．
【拓展延伸】
发射卫星的发射架下，都有一个大水池，你知道大水池有什么作用吗？为什么？
第十三章 内能
1.C
解析：A、一壶开水冷却后，温度降低，内能一定减少，所以该选项不正确．B、冬天用热水袋取暖，人体感到暖和，是用热传递的方法改变物体的内能，所以该选项不正确．C、压在一起的铅片和金片几年后剖开，切面互相渗透，属于扩散现象，所以该选项正确．D、和平号空间站退役后坠入大气层与空气摩擦生热，是用做功的方法改变物体内能，所以该选项不正确．故选C．
2.B
解析：“温室效应”主要是由大气层中二氧化碳浓度的增加引起的，故A不符合题意，B符合题意；“温室效应”使地球大气层的温度升高，内能增加，分子运动加快，故C、D不符合题意．故选B．
3.C
解析：水池的水和陆地在同样吸放热条件下，因为水的比热容大，温度变化小，所以温度变化较小的虚线是水温的图线．故选C．
4. 扩散 蒸发（汽化） 升华
解析：电冰箱里的食物“窜味”是分子无规则运动的结果，即扩散．电冰箱里的食物失去水分是液态的水、固态的冰变成水蒸气的结果．
5. 答：乙同学的看法比较合理．傍晚，水和干泥土放出热量，温度降低，在相同情况下，由于水的比热容较大，根据Q=cmΔt，水的温度变化比较小，温度比较高，陆地温度比较低，所以到岸上散步更凉爽．
6.思维点睛：
发射卫星的火箭点火后，会喷出高温高压的气体，以推动火箭快速升空，这些高温高压的气体具有的内能会向发射架、地面传递，在发射架下的大水池中的水因为比热容较大，同时通过蒸发、沸腾可以吸收大量热量，从而有效保护发射架．
解析：利用水的比热容较大的特点，同时利用水的汽化吸热．


















第十四章 内能的利用
14.1 热机
1. 热机包括内燃机，柴油机和汽油机都属于内燃机，关于热机的下列说法中正确的是（　　）
A．汽油机顶部有喷油嘴，柴油机顶部有火花塞
B．柴油机在吸气冲程中将柴油和空气的混合气吸入气缸
C．四冲程汽油机在工作过程中，进、排气门同时关闭的冲程是做功冲程和压缩冲程
D．在柴油机的压缩冲程中，机械能转化为柴油和空气混合物的内能
2. 生活中常见的汽车和摩托车大多是采用四冲程汽油机来工作的．四冲程汽油机在一个工作循环中，下列说法不正确的是（　　）
A．对外做功一次 B．有两次能量转化
C．曲轴转动两周 D．压缩冲程把内能转化为机械能
3. 从原理的发现到实际的应用，往往要解决许多技术上的难题．如图所示的汽油机只有在做功冲程中燃气才给活塞一个动力，但汽油机却可以连续工作，其中关键部件是（　　）
A．火花塞 B．连杆 C．曲轴和飞轮 D．进气门和排气门
4. 热机是将________能转化成机械能的机器，如图所示是汽油机的_______冲程．美国《大众科学》杂志评出2006～2007年度奇思妙想十大发明，其中最引人注意的是“六冲程引擎”，这种引擎在完成四冲程工作后，会把水注入汽缸，使水瞬间变成水蒸气，从而带动活塞运动，产生第五冲程，为汽车提供动力．第六冲程是让水蒸气进入冷凝器，变成可再次注入汽缸中的水．请你指出该“六冲程引擎”的一个优点：________．
5. 如图所示，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮．你观察到的现象是________．图中情景演示的是“四冲程”汽油机工作过程中的________冲程，这个情景中________能转化为________能．
【趣味链接】
6. 如图所示为四缸发动机工作原理：内燃机通过连杆把四个汽缸的活塞连在一根曲轴上，并使各汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在做吸气、压缩和排气工作．
【拓展延伸】
（1）发动机在做功冲程里，高温高压的燃气推动活塞向下运动，对外做功，同时将________能转化为________能．
排   量
2.0 L
输出功率
120 kW
转   速
6000 r/min
（2）有一台四缸发动机，其主要技术指标如右表所示．其中排量等于四个汽缸工作容积的总和，汽缸工作容积指活塞从上止点到下止点所扫过的容积，又称单缸排量，它取决于活塞的面积和活塞上下运动的距离（既冲程长）．转速表示每分钟曲轴或飞轮所转的周数．
①该发动机在1 s内做功________J，单缸排量V=________L．
②在每个做功冲程里，发动机做功W=________J．
（3）在做功冲程里，燃气对活塞所做的功可表示为W=p V，式中 p表示燃气对活塞的压强，则 p=________Pa．（1 L=10-3 m3）


第十四章 内能的利用
14.1 热机
1.C
解析：汽油机顶部有火花塞，柴油机顶部有喷油嘴，A选项错误；柴油机吸入的只是空气，B选项错误；进、排气门都关闭的是压缩冲程和做功冲程，C选项正确；在柴油机的压缩冲程，机械能转化为空气的内能，D选项错误．故选C．
2.D
解析：在做功冲程中，气体推动活塞对外做功，将气体的内能转化为活塞的机械能，对外做功一次，选项A说法正确，不符合题意．在压缩冲程中，活塞对气缸内的气体做功，将机械能转化为内能；在做功冲程中，将气体的内能转化为活塞的机械能．故在一个工作循环中有两次能量转化，选项B说法正确，不符合题意．在汽油机的一个工作循环中，可以完成四个冲程，活塞往复两次，曲轴转动两周，选项C说法正确，不符合题意．在压缩冲程中，活塞对气缸内的气体做功，将机械能转化为内能，选项D说法错误，符合题意．故选D．
3.C
解析：解决此题要知道内燃机的工作过程：在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动两周，只有在做功冲程中使机车获得动力，其他三个冲程均为辅助冲程，依靠惯性完成．在汽油机的做功冲程中，燃气给活塞一个动力，汽油机的曲轴和飞轮获得动能，虽然在其他冲程没有动力，但由于惯性汽油机可以连续工作；故选C．
4. 内 做功 提高热机效率（节能、环保）
解析：热机就是利用热来工作的，将内能转化为机械能；图中所示火花塞冒出电火花，活塞向下运动，进气门和排气门关闭，是做功冲程；我们都知道热机在工作时产生了大量的热，“六冲程引擎”可以利用水将这些热量转化为水蒸气，再次利用起来，大大地提高了热机的效率，节约了能源．
5. 盒盖被弹飞，塑料盒口有白雾出现 做功 内 机械
解析：透明的塑料盒相当于一个气缸，塑料盒的盖相当于活塞，酒精在塑料盒内燃烧，产生高温高压的燃气，推动塑料盒盖运动，把内能转化为机械能，内能减小，温度降低，水蒸气液化成小水滴，此过程类似于内燃机中的做功冲程．
6.思维点睛：（1）内 机械 （2）①1.2×105 0.5 ②600 （3）1.2×106
解析：（1）发动机在做功冲程里，高温高压的燃气膨胀推动活塞做功，将燃气的内能转化为机械能．
（2）①发动机在1 s内做功：W=Pt=120×103 W×1 s=1.2×105 J．
因为四缸总排量为2.0 L，单缸排量：V=2.0 L/4=0.5 L．
②因为发动机在1 s内做功1.2×105 J，发动机有四个缸同时工作，
所以每个缸1 s内做功：W=1.2×105 J/4=3×104 J．
又因为转速为6000 r/min，四冲程内燃机每个工作循环曲轴转两周，做功一次，
所以1s内做功50次，每个做功冲程做功：W′=3×104 J/50=600 J．
（3）因为W′=pV，V=0.5 L=0.5×10-3 m3，
所以燃气对活塞的压强：p= W′/ V=600 J/0.5×10-3 m3=1.2×106 Pa．






14.2 热机的效率
1. 日常生活中，我们使用了干木柴、煤炭、液化石油气、天然气、酒精等多种燃料。关于燃料的热值，下列说法中属于正确理解的是（　　）
A．燃料的热值跟燃料燃烧时放出的热量成正比
B．燃料的热值跟燃料的质量成正比
C．容易燃烧的燃料热值一定大
D．就某种确定的燃料而言，它的热值是一个确定的值，跟燃料的质量及燃料燃烧放出的热量无关
2. 载重大汽车使用的一般是柴油机，而小汽车使用的一般是汽油机，这是因为柴油机的效率比汽油机高。柴油机的效率高是由于（　　）
A．柴油的热值比汽油的热值大
B．柴油的比热容比汽油的比热容大
C．柴油机气缸里的燃气产生的压强比汽油机里的高
D．柴油的密度比汽油的密度大
3. 上海大众汽车有限公司正推出氢燃料电池轿车，用氢气作燃料是利用氢气的________大的优点．在标准大气压下，若氢气灶的热效率为80%，则3 kg氢气完全燃烧放出的热量可将________kg的水从20℃加热到沸腾．[已知氢气的热值为1.4×108J/kg，水的比热容为4.2×103 J/（kg•℃）]．
4. 一台单缸四冲程汽油机，做功冲程中将________能转化为________能．以汽油为燃料的某品牌小汽车行驶100 km发动机牵引力所做的功为1.15×108 J，消耗汽油10 kg，小汽车发动机的效率为________．（汽油的热值q汽油=4.6×107 J/kg）
5. 小明同学为测量地球表面植物吸收太阳能的本领，他用一个脸盆装6 kg的水，水面的表面积为0.1 m2，经太阳垂直照射15 min，温度升高了5℃，则水吸收的热量为________J，这部分热量是由________能转化来的；若地表植物接收太阳能的能力与水相同，则每平方米绿色植物每秒接收的太阳能为________J；若绿色植物在光合作用下每吸收1×103 J的太阳能可以放出0.05 L的氧气，那么，100 m2绿地每秒可以放出________L的氧气．
6. 近年来，我国部分省份开始推广使用乙醇汽油，乙醇汽油是由10%体积的乙醇与90%体积的汽油混合而成．已知乙醇的热值为2.4×107 J/L，汽油的热值为3.3×107 J/L．设混合后总体积不变，请计算乙醇汽油的热值为多少？（解答要求：写出依据的主要公式，有数据代入，答案中必须明确写出数值和单位）
【趣味链接】
液化石油气，（Liquefied Petroleum Gas，简称LPG），石油产品之一，为无色气体或黄棕色油状液体，是丙烷和丁烷的混合物，通常伴有少量的丙烯和丁烯。一种强烈的气味剂乙硫醇被加入液化石油气，这样石油气的泄漏会很容易被发觉。液化石油气主要用作石油化工原料，用于烃类裂解制乙烯或蒸气转化制合成气，可作为工业、民用、内燃机燃料。液化石油气在1910年由沃尔特·史内林博士首次生产出来，1912年出现了第一个商业产品。
液化石油气的热值高达4.6×107 J/kg，一些不法商贩为牟取暴利，常将液化石油气与价格低廉、热值仅为2.9×107 J/kg的二甲醚混合装入钢瓶内销售给客户．某市质监局对某液化石油气站销售的瓶装燃气进行检测：将质量为100 kg、初始温度为31℃的水装入容器内，用高效炉灶燃烧瓶内燃气加热容器中的水直至100℃恰好沸腾，瓶内燃气消耗了0.84 kg．通过高效炉灶，水能吸收燃气完全燃烧释放热量的75%．
【拓宽延伸】
（1）瓶内燃气的热值是多少？
（2）该液化石油气站销售的瓶装液化石油气有无掺混二甲醚？
14.2 热机的效率
1.D
解析：燃料的热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关，A、B、C不符合题意，D正确．故选D．
2.C
解析：柴油机的效率比汽油机的效率高说明柴油机损耗的能量比汽油机损耗的能量少，是因为柴油机在压缩冲程压缩的程度比汽油机大，燃烧更充分，燃气产生的压强更大，转化成的有用功更多．故选C．
3. 热值 1000
4. 内 机械 25%
5. 1.26×105 太阳 1.4×102 7
解析：（1）Q吸=cm△t=4.2×103 J/（kg•℃）×6 kg×5℃=1.26×105 J；
这些能量是由于光照得到的，因此是太阳能转化而来的．
（2）每平方米水面1 s吸收的太阳能，
由题知，地表植物接收太阳能的能力与水相等，所以每平方米绿色植物每秒接收的太阳能为1400 J．
（3）100 m2绿地每秒吸收的热量：Q=100×1400 J=1.4×105 J，
因为绿色植物在光合作用下每吸收1×103 J的太阳能可以放出0.05 L的氧气，则100 m2绿地每秒可以放出氧气的体积：．
6.设乙醇汽油的体积为V，由于混合后总体积不变，根据Q=qv得，
汽油完全燃烧放出的热量：Q汽油=V×90%×q汽油=0.9Vq汽油，
乙醇完全燃烧放出的热量：Q乙醇=V×10%×q乙醇=0.1Vq乙醇，
所以，乙醇汽油的热值为：．
答：乙醇汽油的热值为3.21×107 J/L．
思维点睛：（1）水吸收的热量为：Q吸=cm（t-t0）=4.2×103　J/（kg•℃）×100　kg×
（100℃-31℃）=2.898×107　J；
燃气燃烧放出的热量为：；
瓶内燃气的热值为：．
（2）通过计算得出的瓶内燃气的热值正好等于液化石油气的热值，即q=q石油气=4.6×
107　J/kg；故该液化石油气站销售的瓶装液化石油气没有掺混二甲醚．


14.3 能量的转化和守恒
1. 根据能量的转化和守恒定律可知，能量在转化或转移的过程中，其总量__________．电能可以使电灯发光，同时产生内能散失在空气中，但这些内能却无法自动转化为电能．该现象说明能量的转化具有_____________．
2. 某研究性学习小组对能量转化现象进行了研究，他们利用铁丝、镍铬丝、灵敏电流计等器材组成一个闭合电路，如图所示，A点为铁丝和镍铬丝绞合在一起组成的加热点．用打火机给A点加热时，观察到灵敏电流计的指针发生了明显偏转，这一实验现象说明了 能可以转化成________能．
3. 下列关于能量转化的实例，你认为说法正确的是（ ）
A．水轮机带动发电机发电——电能转化为机械能
B．燃料燃烧——化学能转化为内能
C．汽油机的做功冲程——机械能转化为内能
D．给蓄电池充电——化学能转化为电能
4. 根据能量守恒定律，下列四幅图中仅发生能量转移的一组是:（ ）
①试管内的冷水放入热水中变热
④小灯泡通电发光


A．①② B．②③ C．③④ D．①③
5. 下图表示白炽电灯将电能转化为光能和内能的大致比例，由此可以计算出白炽电灯的发光效率为_____________．


6. 【科技前沿】下图是火箭发射时的壮观情景．








【问题延伸】火箭发射升空时，燃料通过燃烧将 能转化为燃气的内能，燃气对火箭做功，又将内能转化为火箭的 能．




14.3 能量的转化和守恒
1. 保持不变　方向性
2. 内　电
3. B
4. D
5. 10%
6. 化学 机械





































第十四章 内能的利用
1. 随着石油的价格不断上涨，双燃料汽车逐渐进入人们的生活，这种汽车以天然气或汽油作为燃料．以下说法正确的是（　　）
A．燃料的热值越大，燃烧时放出的热量越多
B．以天然气为燃料，汽车发动机的效率可以达到100%
C．在压缩冲程中，燃料混合物的温度升高，内能增大
D．汽油与天然气相比，燃烧时汽油对环境的污染较小
2. 据中央人民广播电台报道：我国科学家在南海发现了一种俗称 “可燃冰”的冰块状天然气水合物，能源总量可达全国石油总量的一半，燃烧1 m3的可燃冰释放的能量与164 m3天然气相当．由上文可以判断，“可燃冰”（　　）
A．具有较高的内能 B．具有较大的比热容
C．具有较大的热值 D．只有燃烧时才有内能
3. 我国是一个航天大国，2013年将实施“天宫一号”与“神舟十号”载人飞行任务，开展载人天地往返运输系统首次应用性飞行。发射飞船的火箭常用液态氢作燃料，相同质量的氢和汽油完全燃烧，氢放出的热量约为汽油的3倍．下列说法正确的是（　　）
A．火箭发动机是一种热机
B．氢的热值约为汽油热值的三分之一
C．火箭上升时，以发射塔为参照物，火箭是静止的
D．火箭加速上升过程中，机械能保持不变
4. 随着我国经济的高速发展，人们的生活水平日益提高，春梅家就刚刚购买了一辆小轿车。轿车的发动机也是一种热机，关于“热机”，下列说法中正确的是（　　）
A．做功冲程的能量转化是机械能转化为内能
B．改进技术，可以使热机的效率达到100%
C．用水循环来降低热机的温度，主要是利用水蒸发时吸热的特性
D．冬天晚上要把热机水箱中的水放出，是防止气温降低时水凝固胀坏水箱
5. 汽车的发动机一般是柴油机或汽油机，它把燃料燃烧放出的________能转化成为柴油机或汽油机的机械能．汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的____ ____较大的特点．在发动机压缩冲程中，通过________的方式改变了气缸内气体的内能．
6. 转速为1200 r/min的四冲程单缸内燃机，若每工作循环做功600 J，该内燃机的功率为________W．若汽缸的横截面积为200 cm2，活塞一个冲程运动的距离是30 cm，则做功冲程产生的平均压力是________N，压强是________Pa．
【趣味链接】
火箭是以热气流高速向后喷出，利用产生的反作用力向前运动的喷气推进装置．它自身携带燃烧剂与氧化剂，不依赖空气中的氧助燃，既可在大气中，又可在外层空间飞行．火箭在飞行过程中随着火箭推进剂的消耗，其质量不断减小，是变质量飞行体．
现代火箭可用作快速远距离运送工具，如作为探空、发射人造卫星、载人飞船、空间站的运载工具，以及其他飞行器的助推器等．如用于投送作战用的战斗部(弹头)，便构成火箭武器。火箭是目前唯一能使物体达到宇宙速度，克服或摆脱地球引力，进入宇宙空间的运载工具，而火箭的速度是由火箭发动机工作获得的．
【拓展延伸】
（1）“神州飞船”是由我国自行研制的长征运载火箭发射升空的．当火箭在空中高速飞行时，它的头部与空气摩擦，温度可升至几千摄氏度，为了防止烧坏火箭内部搭载的仪器和设备，常在火箭的头部涂有一层特殊的材料，为什么？
（2）用水作汽车发动机的冷却液，液态氢作火箭的燃料，是由于（　　）
A．水的比热容较小，氢的热值较大 B．水的比热容较大，氢的热值较小
C．水的比热容较大，氢的热值较大 D．水的比热容较小，氢的热值较小
第十四章 内能的利用
1.C
解析：由Q放=mq可知，燃烧时放出的热量与燃料的热值和质量有关，故A错；以天然气为燃料时，仍有热散失，仍需克服摩擦做额外功，其机械效率不能达到100%，故B错；在压缩冲程中，对燃料混合物做功，使其温度升高，内能增大，故C正确；使用天然气作燃料的目的是保护环境、成本低，故D错．故选C．
2.C
解析：燃烧1 m3的可燃冰释放的能量与164 m3天然气相当，说明完全燃烧相同体积可燃冰和天然气，可燃冰放出的热量多，即可燃冰的热值大．故选C．
3.A
解析：火箭发动机也是靠燃烧燃料获得动力的，是热机，所以A是正确的．相同质量的氢和汽油完全燃烧，氢放出的热量约为汽油的3倍，说明氢的热值约为汽油热值的3倍，所以B是错误的．火箭发射时，火箭离发射塔的距离越来越大，以发射塔为参照物，火箭是运动的，所以C是错误的．火箭加速上升时，质量一定，速度变大，动能变大；高度变大，重力势能变大，则机械能变大，所以D是错误的．故选A．
4.D
解析：热机的做功冲程利用高温高压的气体推动活塞运动，获得机械能，将内能转化为机械能，所以A是错误的；使用热机不可避免的要克服机器部件摩擦做额外功，效率不可能达到100%，所以B是错误的；水的比热容比较大，在升高相同的温度时需要吸收更多的热量，所以利用水来降低热机的温度，所以C是错误的；水凝固时体积变大，会胀坏水箱，所以冬天要把水箱中的水放出，所以D是正确的．故选D．
5. 内 比热容 做功
解析：汽车发动机把燃料燃烧放出的内能转化为机械能；用水来作汽车发动机的散热剂，主要是利用了水的比热容较大的特点，在相同条件下，它可以吸收更多的热；发动机压缩冲程中，活塞向上压缩气体，使得气缸内气体的内能增加，温度升高，故是通过做功改变物体内能的．
6. 6×103 2×103 1×105
解析：（1）曲轴每转两圈对外做功一次，1 min转动1200周，则转两周，需要的时间：t=
60 s/（1200×2）=0.1 s；故该内燃机的功率：P= W/t=600 J/0.1 s=6×103 W；
（2）做功冲程产生的平均压力：F= W/s=600 J/0.3 m=2000 N；压强：p= F/S=2000 N/
0.02 m2=1×105 Pa．
思维点睛：
答：（1）当火箭在空中高速飞行时，它的头部与空气摩擦升温，这时火箭的头部涂有的特殊材料在高温下熔化和汽化吸热，降低火箭头部的温度，防止烧坏火箭内部搭载的仪器和设备．
（2）C
解析：（1）物态变化中，熔化、汽化、升华是吸热的，凝固、液化、凝华是放热的．此题考查的是汽化和熔化吸热在生活中的应用，是一道理论联系实际的题目．
（2）用水作汽车发动机的冷却液，为的就是在发动机同样放热的情况下，水因为具有较大的比热容而可以吸收更多的热量而起到较好的散热效果；液态氢作火箭的燃料，考虑的主要是氢这种燃料的热值比较大．故选C．





第十五章 电流和电路
15.1两种电荷
1. 人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（　　）
A．从静电现象认识到原子核是可分的 B．同种电荷相互吸引，异种电荷相互排斥
C．自然界只存在正、负两种电荷 D．摩擦起电创造了电荷
2. 爱好物理的康康同学发现电视机的荧光屏表面经常有很多灰尘，其主要原因是（　　）
A．荧光屏有吸附灰尘的能力 B．屋子里灰尘的自然堆积
C．电视机工作时，荧光屏表面温度较高 D．电视机工作时，荧光屏表面有静电
3. 一个带电体跟一个带正电的验电器的金属球相接触，观察到验电器的金属箔先合拢后又张开，根据这一现象可以断定（　　）
A．带电体一定带有大量的正电 B．带电体一定带有大量的负电
C．带电体一定带有与验电器等量的正电 D．带电体一定带有与验电器等量的负电
4. 物理老师上课时，每次都给学生留有一定的奇思妙想环节，张浩就是被物理老师的这个奇思妙想环节深深吸引．今天的奇思妙想又给我们带来什么快乐呢？上课时老师展示了如图所示的图片，根据图片所提供的信息，张浩很快就画出了中间乙球上电荷最合理的分布图，则张浩画出的答案是（　　）

5. 丝绸摩擦过的玻璃棒带________电，是因为玻璃棒在摩擦的过程中________电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，原因是________．若将另一带电小球与验电器金属球接触，发现金属箔片闭合，如图乙所示，则此带电小球带________电．
6. 今年夏天，在“物理教学中STS教育与课外科技活动”学术报告会上，陕西师大的刘教授做了一个有趣的实验：他站在从宾馆房间带来的一次性塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍同放在椅子上的毛皮摩擦后就立即拍一下自己的胸部，反复几次后，他的花白头发根根竖起像“怒发冲冠”似的，顿时会场上响起了热烈的掌声，请你分析一下刘教授的实验说明了哪些物理现象或原理．
（1）___________________；（2）___________________；
（3）_____________________．
【趣味链接】
人类对火的认识和利用改变了世界，可以说人类文明史就是火的利用史．今天再让你见一下具有灵性的火焰．灵性一：李斌用手摩擦一束细塑料包扎带，由于静电作用，包扎带会张开．当他把火焰靠近包扎带时发现包扎带会合拢．灵性二：如图所示，李斌在带电体A的附近放置一只点燃的蜡烛，发现火焰会偏向A，且离A越近，火焰偏得越厉害．
【拓宽延伸】你解释一下以上材料中火焰灵性一、二的原因？


第十五章 电流和电路
15.1两种电荷
1.C
解析：从对原子结构的认识，知道原子核是可分的，故A错误．同种电荷相互排斥，异种电荷相互吸引，故B错误．自然界只存在正、负两种电荷，故C正确．摩擦起电的实质是电子的转移，是电子从一个物体转移到另一个物体上，电荷的总量没有变，并不是创造了电荷，故D错误．故选C．
2.D
解析：电视机工作时，由于电子运动到了屏幕上，使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上．故选D．
3. B
解析：（1）因验电器的金属球带正电，验电器的金属箔先合拢，说明验电器与金属棒发生了中和现象，所以金属棒带电性质与验电器带电相反，故金属棒带负电；（2）如果带电体所带的负电的量与验电器所带的正电的量相等，则正负电荷恰好完全中和，金属箔将不会张开角度；（3）如果带电体所带的负电的量比验电器所带的正电的量多，则正负电荷完全中和后，又剩余了负电荷，金属箔由于带负电荷而重新张开．故选B．
4. B
解析：由于静电感应使不带电的小球发生电荷的再分配，因此，据电荷间的作用规律，即同种电荷相互排斥，异种电荷相互吸引的特点知，乙球的左侧为负电荷，右侧为正电荷．
5. 正 失去 金属箔片带上同种电荷，同种电荷相互排斥 负
解析：（1）丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强，得到电子带负电．
（2）带正电的玻璃棒接触不带电的验电器时，电荷通过验电器的金属球传给金属杆再传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开．
（3）如果将另一带电小球与验电器金属球接触，发现金属箔片闭合，是因为这个带电小球上的负电荷与验电器上的正电荷发生了中和现象．
6. （1）摩擦起电 （2）同种电荷互相排斥 （3）人体导电 （4）拖鞋绝缘等等
点拨：教授站在塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍和毛皮摩擦，出现摩擦起电现象．带电的铜拍接触胸部，电荷通过人体传向头发，使头发带同种电荷，由于同种电荷相互排斥，出现“怒发冲冠”现象．
【趣味链接】
火焰周围充满了正、负离子，细塑料包扎带靠近时，与塑料包扎带电性相反的粒子就会转移到塑料包扎带上，塑料包扎带由于所带电被中和而相互合拢 带电体能吸引轻小物体
思维点击：带电体A的附近放置一只点燃的蜡烛，发现火焰会偏向A，说明带电体吸引轻小的火焰．离A越近，火焰偏得越厉害，说明两者的相互作用跟距离有关，距离越小，吸引力越大．








15.2 电流和电路
1. 你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关 B．导线 C．电源 D．发声器
2. 如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（　　）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙
3. 学习了电路的知识后，几位同学在议论电路的知识，下列说法中不正确的是（　　）
A．一般的电路是由电源、用电器、开关和导线组成的
B．只要能使用电器工作的电路就是一个完整的电路
C．在电路中，电源是把其他形式的能转化为电能的装置
D．电源的作用是给用电器供电，提供持续的电流
4. 夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连．当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从________流向________．（选填“云层”或“大地”）．
5. 你见过不用钥匙就可以打开房门的奇事吗！我就亲身地实践过．我在宾馆的客房中就是不用钥匙而是用房卡开门的，如图所示．其原理其实就是房卡的作用相当于一个________接在干路上，控制电路中电流的通断．听宾馆的人员说，使用房卡也有其利与弊．一日就有一房客把断开开关的台灯插头插入插座时，房间里其他电灯全部熄灭，保险丝熔断的现象，思考其故障原因就是________．
6. 电吹风是我们生活中常用的电器之一，它既能吹热风，又能吹冷风．如图所示的电路是电吹风的简化电路图，图中的B是吹风机，A是电热丝．若只闭合开关S2，吹出的是________风；若同时闭合开关S1、S2，则吹出的是________风．（均选填“冷”或“热”）
【趣味链接】短路、开路与通路
短路就是电源未经过负载而直接由导线接通成闭合回路．短路电流是指不接用电器时的电流，相当于直接找个导线把电池的正、负极相连接时的电流．通常这是一种严重而应该尽可能避免的电路故障，会导致电路因电流过大而烧毁并发生火灾．
开路，指从电源的正极到负极有且只有一条通路，电路若在某出断开，整个电路就成为开路．
能构成电流的流通，能形成闭合回路（也就是电流能从电源正极流出，再从负极流进）称之为通路．
【拓宽延伸】
家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动了．这些现象都属于________．而如图所示的情况属于________．


15.2 电流和电路
1.A
解析：我们把猴子当作用电器，当抢走它手上的香蕉时，猴子内部的电器就工作，于是它就不停地大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开开关，电路处于开路状态，他就停止吵闹．故香蕉的作用相当于电路中的开关．
2.D
解析：甲不带电，乙缺少电子而带正电，金属球中有自由移动的电子，用金属棒分别连接甲、乙验电器的金属球时，甲验电器的金属球中的自由电子会转移到乙上，电流方向与自由电子移动的方向相反，所以电流方向是从乙到甲．故选D．
3.B
解析：一个完整的电路由电源、导线、用电器、开关四部分组成，故A选项说法正确，不符合题意； B选项说法不正确，符合题意；电源是把其他形式的能转化成电能的装置，如干电池将化学能转化为电能，发电机将机械能转化成电能，故C选项说法正确，不符合题意；电源是提供电能和持续电流的装置，故D选项说法正确，不符合题意．故选B．
4.大地 云层
解析：我们规定正电荷定向移动的方向为电流方向，所以负电荷移动的方向与电流方向相反．由于负电荷是从云层流向大地，所以金属线中的电流方向是从大地流向云层．
5. 开关 插头处短路
解析：房卡可以控制房间内的灯和插座，房卡不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当于干路上的开关；断开开关的台灯插头插入插座时，房间里其他电灯全部熄灭，保险丝熔断，说明电路中电流过大，发生了短路现象，所以问题就在于台灯的插头处短路．
6. 冷 热
解析：（1）若只闭合开关S1，电动机与电源串联，电流只经过电动机，所以电吹风吹出的是冷风；
（2）若将开关S1、S2都闭合，电动机和电热丝与电源并联，电流分两路分别经过电动机和电热丝，则电吹风吹出的是热风．
【趣味链接】开路 短路
思维点睛： 解决此类问题要结合电路的三种状态进行分析判断，并且知道用电器不工作的几种可能原因．
解析：（1）家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动等现象是属于电路中出现了断开的地方，即开路；（2）图中所示的情况是火线和零线相连接，会出现短路现象．











15.3 串联和并联
1. 基本的电路连接方式有串联和并联．如图所示，a、b、c、d为电路的四个连接点，下面判断错误的是（　　）
A．c与d接，b与c接，灯L1亮，灯L2不亮
B．c与b接，d与a接，电源将被烧坏
C．a与b接，c与d接，灯L1、L2都亮
D．c与b接，b与d接，灯L1亮，灯L2不亮
2. 物理兴趣小组的天慧同学遇到了一个难题，请你帮她解决一下：如图所示，下列说法不正确的是（　　）
A．只闭合开关S1和S3，只 L1发光
B．只闭合开关S1，L1和L2组成串联电路
C．只闭合开关S2和S3，L1和L2组成并联电路
D．闭合开关S1、S2和S3，L1和L2都亮

3. 开关的闭合或断开对电路有着显著的影响，如图所示的电路中，使两盏灯都有电流流过的操作是（　　）
A．开关S1、S2、S3都闭合 B．只闭合开关S2、S3
C．只闭合开关S2 D．只闭合开关S1
4. 随着经济的高速发展，越来越多的家庭购买了小汽车，晓华同学家就购买了一辆国产车．细心的晓华同学发现汽车在转弯时，位于同侧的前后两个转向灯会同时闪，但偶尔也有车在转弯时只亮前灯或后灯．则位于汽车同侧的前后两个转向灯的连接方式为________．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，如图所示，这根杆子的作用相当于电路中的________．
5.小明观察到楼梯过道里有种路灯，只有在光线暗且有响声时才亮，经查找资料发现它是由光控开关（光线暗时自动接通）和声控开关（有声响时自动接通）________（选填“串联”或“并联”）控制的．这种路灯给人们带来了方便，但夜晚没人走动而周围环境有响声时路灯也能亮，这造成了电能的浪费．针对这种情况，请你简要提出一种改进的方法：________．
【趣味链接】
有趣的“看护装置”
丽丽的爸爸是个养牛专业户，丽丽看到爸爸养的牛放置在一个有趣的“装置”中，通过这个有趣的“装置”就可以知道牛群的安全状况．这个装置是用细导线将牛群围住，合上开关后，牛在圈内吃草，此时值班室内灯亮而铃不响；当牛碰断围住的细导线到圈外时，电铃便会响起来．
【拓宽延伸】
根据以上丽丽对这个有趣“装置”的描述，请你设计出符号要求的电路图．



15.3 串联和并联
1.B
解析：该题中，若c与d接，b与c接，此时电流不通过灯泡L2，而是只经过L1，故灯L1亮，灯L2不亮，故A选项不符合题意；c与b接，d与a接，此时灯泡L1发生短路，但该电路中仍有灯泡L2，所以不会烧坏电源，故B选项符合题意；a与b接，c与d接，两灯泡并联，故灯L1、L2都亮，故C选项不符合题意；c与b接，b与d接，灯泡L2发生短路，但该电路中仍有灯泡L1，故灯L1亮，灯L2不亮，所以D选项不符合题意．故选B．
2.D
解析：由电路图可知，只闭合开关S1和S3为L1的基本电路，因此只L1发光，故A正确；只闭合开关S1，电流从正极流出，依次经过灯L1和L2，因此L1和L2组成串联电路，故B正确；只闭合开关S2和S3，电流从正极流出，一路经过灯L1，另一路经过灯L2，然后两路共同回到电源负极，则L1和L2组成并联电路，故C正确；闭合S1、S2、S3，电流不经过用电器，直接从正极经导线流回负极，发生短路，故D错误．故选D．
3.C
解析：开关S1、S2、S3都闭合时，电路发生短路，故A不符合题意；只闭合开关S2、S3，L1发光，L2被短路，故B不符合题意；只闭合开关S2，此时L1和L2串联，故两灯中都有电流通过，故C符合题意；只闭合开关S1，只有灯L2工作，故D不符合题意．故选C．
4. 并联 开关
解析：汽车的前后转向灯可以单独工作，所以它们是并联的．司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用．
5.串联 将一般灯泡换用LED灯
解析：（1）只有在光控开关和声控开关都闭合时电灯才会发光，所以声控开关和光控开关是串联连接的．（2）为了行人的安全，同时又可以节能，可将一般灯泡换用LED灯．
【趣味链接】

解析：可以利用对用电器短路的方法完成题目的要求．让电灯与电铃串联，且导线并联在电铃的两端，当牛在圈内吃草时，小屋内灯亮，铃由于被短路而不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．












15.4 电流的测量
1. （多选）电流强度的国际单位是“安培”，关于“1 A”的下列说法中，正确的是（　　）
A．1 s内通过导体横截面有一个电子
B．1 s内通过导体横截面的电量为1 C
C．1 s内通过导体横截面的电子数为6.25×1018个
D．1 s内通过导体横截面的电量为1.6×10-19 C
2. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（　　）
A．电流太大，会损坏电源 B．电流太大，会损坏用电器
C．电流太小，用电器不能工作 D．电流太大，会损坏电源和用电器
3. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（　　）

4. 如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．甲图的问题：_____________________；乙图的问题：____________________________．

5．张华同学连接了如图所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否正确？___________________________，（用文字描述原因）．若不正确，要求只改动一根导线改成正确电路．
6. 粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，补上后要求：灯泡L1、L2都能发光，且电流表只测量通过灯泡L1的电流，开关也只控制L1的通断．
【趣味链接】
电流表
电流表是测量电路中电流大小的工具，主要采用磁电系电表的测量机构．分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大．对于几安的电流，可在电流表内设置专用分流器．电流表分为交流电流表和直流电流表，用于测量直流电流、交流电流的机械式指示电流表在电路图中，电流表的符号为“”．交流电流表不能测直流电流，直流电流表也不能测交流电流，如果搞错，会把表烧坏．
使用步骤：1、校零，用平口改锥调整校零按钮．2、选用量程（用经验估计或采用试触法），先看清电流表的量程，一般在表盘上有标记．可以先试触一下，若指针摆动不明显，则换小量程的表．若指针摆动大角度，则换大量程的表．一般指针在表盘中间左右，读数比较合适．确认最小的一个格表示多少安培．把电流表的正、负接线柱接入电路后，观察指针位置，就可以读数了．
【拓展延伸】
小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1电流．

15.4 电流的测量
1. BC
解析：根据电流的定义式I=Q/t可知，1 A=1 C/s，故B正确；每个电子所带电荷量e=1.6×
10-19 C，因此1 s内通过电子数n=1 C/1.6×10-19 C=6.25×1018个，故C正确．故选BC．
2. A
解析：用导线把电源的正、负两极直接连起来，电路短路，电路电流很大，会损坏电源，所以在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来．故选A．
3. D
解析：电流表的连接是否正确，要从以下四个角度考虑：电流表要与被测电路串联；电流从电流表的正接线柱流入，负接线柱流出；电流表要选取合适的量程；不要将电流表的正、负接线柱直接与电源的正、负极相连接．
4. （1）电流表的正、负接线柱接反了 （2）电流表的量程接大了
解析：由甲图可知，指针反转，说明正、负接线柱接反了；由乙图可知，指针偏转角度太小，说明量程选择过大了．
5. 不正确，原因是电流表不经用电器直接接在电源两极 修改电路如图所示

解析：从图中可以看出，电流表不经用电器直接接在电源两极上，形成电源短路；将开关与L1右接线柱相连导线改接L1左接线柱即可．
6. 如图所示

解析：由于电流表只测量通过灯泡L1的电流，开关也只控制L1的通断，所以两个电灯是并联关系，且电流表、开关与L1串联后再与L2并联．
【趣味链接】如图所示

思维点睛：灯L1和L2并联连接，电流表测量通过灯L 1的电流，根据实物图电流路径应该有这样两条：正极→开关→电流表→L1→负极、正极→开关→L2→负极．
15.5 串、并联电路中的电流规律
1. 河水在狭窄的河流中奔流，到达宽阔的河滩后，看上去水流平缓，电流是否也是这样呢？如图所示的导体，A端粗，B端细，则电流流过它时，下列说法中正确的是（　　）
A．从A到B，电流逐渐增大
B．从A到B，电流逐渐减小
C．从A到B，电流大小不变
D．无法比较AB两端电流的大小
2. 生活中常将两只规格不同的灯泡串联接入电路，可延长灯泡使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（　　）
A．亮的灯电流大 B．电流大小一样
C．暗的灯电流大 D．无法比较
3. 宁瑞同学将三只电流表连接在电路中的情况如图所示，如果A1、A2、A3的读数分别为I1、I2、I3，L1、L2、L3是完全相同的灯泡，则三只电流表的电流关系是（　　）
A． B．
C．I1=2I2 D．I1=I2=I3
4.为了庆祝2013年元旦的到来，育英中学九年级一班的同学们举行了一场联欢晚会，为装饰会场，他们使用了一些小彩灯．一串彩灯串联着15只小灯泡，物理兴趣小组的天慧同学利用电流表测得通过第一只小灯泡的电流是150 mA，则通过第15只灯泡的电流是________A．
5. 振华同学用电流表测图甲所示的两个灯泡的电流时，电流表A1和A2表盘上指针分别处于图乙、丙所示的位置，则通过灯泡L1的电流是________A，通过灯泡L2的电流是
________A．

【趣味链接】
最近李晓的家乡为了应急用电紧张问题，通知一周停电两次，为了防止停电和夜间行路时需要照明，有部分家庭备有8节电池的手电筒，其中每4节电池串联为一组，然后两组再并联，同时给灯泡供电．
【拓宽延伸】
这样做的好处是什么？李晓百思不得其解，于是带着这个问题进行了如下的探究：
（1）根据如图甲所示的电路图连接好实物图；
（2）用电流表分别测量出a、b、c三处的电流，记为IA、IB、IC；
（3）用第一组干电池供电，观察灯泡的亮度，并测量出a、b、c三处的电流，记为IA’、IB’、IC’，并与IA、IB、IC进行比较．
（4）实验结论：___________________________________________________．
15.5 串、并联电路中的电流规律
1.C
解析：导体串联接在电路中，流过导体各处的电流相等，与导体各部分的粗细无关，电流从A到B大小不变．故选C．
2.B
解析：因为在串联电路中电流处处相等，所以通过这两只灯泡的电流大小是一样的．故选 B．
3.A
解析：因为L1、L2、L3是完全相同的灯泡并联，则三个支路的电流相等．设每个支路上的电流为I0，又因为A1测的是三个支路的电流，A2测的是两个支路的电流，A3测的是一个支路的电流，所以I1=3I0，I2=2I0，I3=I0；即： 故选A．
4.0.15
解析：串联电路中电流处处相等，故第15只灯泡中的电流与第一只灯泡的电流相等，都为150 mA=0.15 A．
5. 0.36 0.18
解析：由图甲可知，两灯并联，电流表A1测的是干路电流，A2测的是L1电流．电流表A1所选的量程是0～0.6 A，分度值是0.02 A，指针所指的位置是0.54 A；电流表A2所选的量程是0～0.6 A，分度值是0.02 A，指针所指的位置是0.36 A，则通过L1的电流是0.36 A．根据I=I1+I2得：I2=I-I1=0.54 A-0.36 A=0.18 A．
【趣味链接】
两组电池并联是为了使每组电池只负担灯泡所需电流的一半，在使用时电池的化学作用不至太剧烈，可以延长供电时间．






















第十五章 电流和电路
1. 在地毯厂参观的同学们发现有些地毯在编制过程中往往夹杂一些不锈钢丝，其作用主要是（　　）
A．不锈钢丝能增大摩擦 B．不锈钢丝能反射光，美观
C．不锈钢丝容易传递热 D．不锈钢丝能把由于摩擦所带的电荷及时导走
2. 学习了电流和电路的知识后，治学同学提出了关于电流的一些说法让你帮他判断，你认为正确的是（　　）
A．自由电荷定向移动形成电流
B．金属导电的过程中，自由电子移动方向与电流方向相同
C．只要有电源，就一定有电流
D．绝缘体不容易导电的原因是绝缘体内缺少自由电子
3. 小明在测量并联电路中的电流时，连接了如图所示的实物电路，闭合开关Ｓ后甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（　　）
A．通过灯L1的电流为0.5 A B．通过灯L1的电流为0.3 A
C．通过灯L2的电流为0.7 A D．通过灯L2的电流为0.3 A

4. 你会计算通过圆环的电流吗？如图所示，一根粗细均匀的金属圆环上有A、B、C、D四个点，已知通过弧ADB的电流为0.3 A，通过弧ACB的电流为0.3 A，则通过整个圆环的的总电流为________A．
5. 会使用基本的仪器测量相关的物理量是一项必会的基本技能。在“用电流表测电流”的实验中，某同学连接的电路如图所示．
（1）闭合开关，观察到灯泡L1和L2的发光情况是________．
（2）针对上述的现象，该电路存在的问题是________．





6. 如图所示是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．当电冰箱接入电路后，关闭电冰箱的门时，开关S1与S2的状态是________；当打开正在工作的电冰箱门时，开关S1与S2的状态是________．
【趣味链接】
病房呼叫系统
病房呼叫系统由安装在病区护士站的呼叫主机和分别设置在病房床头、病房卫生间的呼叫分机，走廊显示屏组成，一旦病房床头或卫生间有人按呼叫按钮，护士站的主机就发出声光报警信号，同时，走廊显示屏同步显示呼叫床位号，护士人员便可以立刻赶往病房处理紧急情况。
【拓宽延伸】
某医院要安装一种呼唤电铃，病人在病床上只要一按电键，值班室的电铃就响了，同时电铃旁的指示灯也亮，医护人员从指示灯可知道是第几病床的病人在“呼唤”．请你设计这个电路图．所给器材有：电池组、电铃各一个，指示灯、电键和导线若干．（只要求画出三个床位的电路即可．）
第十五章 电流和电路
1.D
解析：当人在地毯上走过时，脚与地毯之间相互摩擦会使地毯带上电荷，而过多的电荷会使地毯变脏或有危险，如果加一些不锈钢丝可以将由于摩擦而使地毯所带的静电导入大地，以防静电造成的危害．故选D．
2.A
解析：电流是由电荷的定向移动形成的，能够定向移动的电荷一定是自由电荷．故A的说法正确，符合题意．金属导电靠的是自由电子，自由电子带负电，规定正电荷定向移动的方向为电流方向．所以电流方向与自由电子移动的方向相反．故B的说法错误．电路中虽然有电源，但若是断开的电路，电路中仍然没有电流，因为要得到持续电流这两个条件必须同时具备．故C的说法错误．绝缘体不导电，是因为绝缘体内缺少自由电荷，有的物体内部虽然没有自由电子，但仍是导体，如酸碱盐的溶液．故D的说法错误．故选A．
3.B
解析：根据实物图可知，甲电流表测量的是电路中的总电流，乙电流表测量的是小灯泡L2的电流，所以IL2=IA乙=0.2 A，由并联电路电流的特点可知，IL1=IA甲-IA乙=0.5 A-0.2 A=0.3 A．
4. 0.6 A
解析：弧ADB和弧ACB是并联连接的，根据并联电路中电流的特点可知，干路中的电流为：0.3 A+0.3 A=0.6 A．
5. （1）灯泡L1不发光，L2发光 （2）L1被短路，电流表A1的接线柱接反了
解析：（1）闭合开关，从实物图可知：电流表在电路中相当于导线，即相当于导线直接接到了灯泡L1的两端，则导致L1短路，所以，L1不发光，L2发光；（2）该电路存在的问题是：L1被短路，电流表A1的接线柱接反了．
6. S1闭合，S2断开 S1闭合，S2也闭合
解析：（1）当电冰箱接入电路后，关闭电冰箱的门时，照明灯L是熄灭的，因此开关S2是断开的；压缩机照样工作，它的开关是闭合的，故S1是闭合的．（2）当打开正在工作的电冰箱门时，照明灯L是亮的，因此开关S2是闭合的；压缩机工作，它的开关是闭合的，故S1也是闭合的．
【趣味链接】

思维点睛：分析可知：将每个床头的开关与对应的指示灯串联后再并联，电铃在干路中．




第十六章 电压 电阻
16.1 电压
1.学习了电压的知识后，同学们对电压与电流的相关知识展开了讨论交流，下列关于电压与电流关系的说法中正确的是（　　）
A．电路中有电流，该电路两端一定有电压
B．电路两端有电压，该电路中一定有电流
C．电路两端的电压与电流同时存在，同时消失的
D．以上说法均错误
2. 电压表是用来测量用电器两端电压的仪表，你会使用电压表吗？考考你：在下列电路中，当开关S2闭合时，电压表测灯L2两端电压的是（　　）

3. 在电视节目中我们看到“特斯拉线圈“表演，表演者通过有关设备造出人工闪电，放出美妙的电火花．以下说法错误的是（　　）
A．表演者与“特斯拉线圈”构成了闭合回路
B．表演者是在安全电压状态下演出的
C．表演者的防护服里有金属丝，电流只是经过金属丝
D．表演时发生了电能向光能、热能的转化
4. 电视机的遥控器由两节干电池供电，其工作电压为________V．电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有________而具有了吸引轻小物体的性质．
5. 如图甲所示的电路中，V1、V2的示数分别如图乙所示，则L1两端的电压为________V，L2两端的电压为________V．

【趣味链接】
电压
电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量，此概念与水位高低所造成的“水压”相似．需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中．电压的国际单位是伏特
（V），1伏特等于对每1库仑的电荷做了1焦耳的功，即1 V = 1 J/C．
电压可分为高电压、低电压和安全电压．高低压的区别是：以电气设备的对地电压值为依据的，对地电压高于250 V的为高压，对地电压小于250 V的为低压．安全电压指人体较长时间接触而不致发生触电危险的电压．
【拓宽延伸】
太阳能电池是由许多电池小片组合成的，已知每小片电压为0.6 mV，要得到12 V的电压，需要________片电池小片________联而成．


第十六章 电压 电阻
16.1 电压
1. A
解析：电流产生的条件是：一是电路要闭合，二是有电源存在．电路中有电流，该电路两端一定有电压，故A正确；电路两端有电压，若电路是开路，电路中无电流，故B错；电路两端有电压，当闭合开关形成通路时才会形成电流，故C错；故选A．
2. B
解析：A图中电路，当开关S2闭合时，L1和L2被短路，电压表被短路，电压表示数为0，故A错误．B图中电路，当开关S2闭合时，L1被短路，L2和L3串联，电压表测灯L2两端电压，故B正确．C图中电路，当开关S2闭合时，L2被短路，L1和L3串联，电压表测L1两端电压，故C错误．D图中电路，当开关S2闭合时，L2被短路，L1和L3串联，电压表测L3两端电压，故D错误．故选B．
3. B
解析：表演者与“特斯拉线圈”构成了闭合回路，才有电流产生，故A不符题意；特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备．故表演者不是在安全电压状态下演出的，故B符合题意；不能让此电流通过人体而对人体造成伤害，故表演者的防护服里有金属丝，电流只是经过金属丝，故C不符题意；表演时，消耗了电能，获得了光能和热能，即发生了电能向光能、热能的转化，故D不符题意．故选B．
4. 3 电荷
解析：一节干电池的电压是1.5 V，所以两节干电池串联为3 V．电视机工作时，由于电子运动到了屏幕上而使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上．
5. 3 2.5
解析：电压表V1用的是大量程0～15 V，分度值为0.5 V，故电源电压U=5.5 V；电压表V2用的是小量程0～3 V，分度值为0.1 V，故灯泡L2两端的电压U2=2.5 V．灯泡L1两端的电压U1=U-U2=5.5 V-2.5 V=3 V．
【趣味链接】2×104 串
思维点睛：每小片电池的电压为0.6 mV，即6×10-4 V；要得到12 V的电压，必将多片电池串联使用，需要的片数为：12 V/6×10-4 V=2×104片．















16.2 串、并联电路中电压的规律
1. 学习了电压表正确的使用方法后，三位同学分别提出了如图所示的利用电压表测量并联电路电压的三种接法，下列说法正确的是（　　）

A． a、b的测量结果之和等于c的测量结果
B．三种接法的测量结果是一样的
C．三种接法的测量结果都不相同
D．只有a、b两种接法的测量结果相同
2. 复杂的电路需要你用孙悟空般的火眼金睛仔细辨别．如图所示电路中，当S闭合后，电压表V1示数为7 V，电压表V2示数为8 V．若电源电压为12 V，则灯L2两端的电压为（　　）
A．4V B．3V C．5V D．8V
3. 电流、电路、电压都是一家人，对于这家人，下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
4. 张开你的慧眼，仔细辨别．如图所示当开关闭合后，两灯都发光，此时电压表V1、V2表的读数分别是4 V和2.5 V，则电源电压为________V，灯L1两端的电压为________V，灯L2 两端的电压为________V．

5. 在探究“串联电路电压的规律”实验中：
（1）要用电压表测灯L2两端的电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（2）改正电路后，闭合开关，电压表如图乙所示，电压表的示数为________V，若电源电压为3 V，则灯L1两端的电压是________V．
【趣味链接】电压表
电压表是测量电压的一种仪器，常用电压表符号：．大部分电压表都分为两个量程： 0～3 V、0～15 V．电压表有三个接线柱：一个负接线柱，两个正接线柱．电压表的正极与电路的正极连接，负极与电路的负极连接．电压表是个相当大的电阻器，理想地认为是开路．
【拓宽延伸】
如图所示，电压表V2的读数是6 V，电压表V3的读数是4 V，则电压表V1的读数是多少伏特？

16.2 串、并联电路中电压的规律
1. B
解析：由图可知，L1、L2并联，a图中电压表测量的是L1所在支路两端的电压U1，b图中电压表测量的是L2所在支路两端的电压U2，c图中电压表测量的是并联支路两端的电压U，所以U=U1=U2．故选B．
2.B
解析：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L3的电压，再进一步求出L2两端的电压．因为三灯泡串联，所以U1+U2+U3=12 V．由电压表V1示数为7 V知：U1+U2=7 V，由电压表V2示数为
8 V知：U2+U3=8 V，解之：U2=3 V，故选B．
3.D
解析：电源是提供电压的装置，为电路提供电压，断开开关，无电流，但电源电压仍然存在，故A错；电路两端有电压，如果是开路，电路中就没有电流，故B错；若电压表量程选择过大会影响读数的精确度，故C错；在并联电路中，各支路（每个灯泡）两端的电压相等，故D正确．故选D．
4. 4 1.5 2.5
解析：由电路图可知，两个灯泡是串联的，电压表V1的示数为电路的总电压，即电源电压为4 V，电压表V2的示数为L2两端的电压，即U2=2.5 V，由串联电路电压的特点可知，灯泡L1两端电压为：U1=U-U2=4 V-2.5 V=1.5 V．
5.（1）如图所示

（2）1.2 1.8
解析：（1）图中电压表与灯泡L1串联了，应该与灯泡L2并联；（2）图中电压表选择的是0～3 V量程，对应的分度值是0.1 V，指针指在1 V后面第2个小格上，因此读数为1 V+0.1 V ×2=1.2 V；电源电压为3 V，灯泡L2两端的电压为1.2 V，根据串联电路电压的特点，灯泡L1两端的电压为3 V-1.2 V=1.8 V．
【趣味链接】电压表V1的读数是10 V．
思维点睛：因为该电路是串联电路，V1直接并联在电源两端，所以V1测量电源电压；V2并联在L1两端，所以V2测量L1两端的电压；V3与L2并联，所以V3测量L2两端的电压；因为串联电路两端的电压等于各部分电压之和，所以电源电压等于L1两端的电压与L2两端的电压之和，故关系式为U1=U2+U3=6 V+4 V=10 V．









16.3 电阻
1. 电流、电压、电阻都是电学的基本物理量，关于导体电阻的正确说法是（　　）
A．因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零
B．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小
C．导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系
D．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大
2. 有四段导线，甲、乙、丙都是铜线，丁是镍铬合金线，甲与乙等长而甲比乙粗，乙与丙等粗而乙比丙短，丙与丁等长且等粗．关于它们的电阻，下列判断中正确的是（　　）
A．甲的电阻最大 B．丁的电阻最大
C．乙的电阻最大 D．丙的电阻最大
3. 从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大（　　）
A．剪出abfe B．剪出efcd
C．剪出阴影部分的细金属条 D．保留整块金属板






4. 如图所示是一个电表的表盘，也许你没有学过这种电表的用法，但根据所学的其他电表的读数方法可知，该仪表测量的物理量是________，它的示数是________．
5. 近几年来，国家为解决“三农”问题进行了大规模农村电网改造，使得农民家中的灯泡变亮，各种电机正常工作，农业生产力水平大大提高．这一改造主要是把电线换成________（选填“粗”或“细”） 的，使线路电阻________（选填“增大”、“减小”或“不变”）．
6. 同学们在做教材上的电学实验时，发现2B、HB铅笔芯的软硬不同，其实验效果亦不同．他们猜想铅笔芯的电阻可能与其软硬程度有关，于是同学们做实验来检验其猜想是否正确．林清同学的设计思路如图所示，请指出她设计中的错误和不足．
错误：______________________；
不足：______________________．
【趣味链接】
火柴点灯
你见过火柴能够使灯泡发光的奇迹吗？小宇同学就亲自体验过！他用两节干电池、一个小灯泡及导线，还有一段铅笔芯连成了电路，当调节连入电路中铅笔芯的长度刚好使小灯泡不发光时，划燃一根火柴加热铅笔芯，小灯泡随着铅笔芯温度的升高发光了，火柴一旦熄灭，小灯泡也慢慢不发光了．真是奇迹！同学们，你试一下！
【拓宽延伸】
（1）通过实验小宇可以得出什么结论？
（2）你认为这个结论有什么用？请举一例．

16.3 电阻
1. C
解析：电阻是导体对电流的阻碍作用，是导体本身的一种特性，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．故选C．
2.B
解析：（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻，因此R甲＜R乙＜R丙．（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁．故选B．
3.C
解析：同一块金属板要想电阻最大，只需要使得金属板条最长、最细就可以，对题目中所提供的四种方法进行比较可以发现C的剪裁方法可以使得金属板条最长、最细，即电阻最大．故选C．
4. 电阻 26 Ω
解析：表盘中有字母“Ω”，是电阻的单位，说明该电表是测电阻的；根据指针所在的位置可知，电表示数为26 Ω．
5. 粗 减小
解析：导线电阻越大，导线消耗的电能越多，因此为了减小电路中消耗的电能，需减小导线电阻；因为材料不变，长度不变，横截面积增大，电阻变小，因此需将电线换成粗的导线，使线路电阻减小．
6. 没有控制铅笔芯的长度和横截面积相同 分别把2B、HB铅笔芯接入电路，先后两次观察灯泡亮度变化不可靠
点拨：在研究电阻大小的影响因素时，应用控制变量的思维来分析，即研究导体的电阻与导体硬度的关系时，需选择横截面积、长度都相同，硬度不同材料的铅笔．
【趣味链接】
（1）石墨的电阻随温度的升高而减小．
（2）电阻随温度的升高而减小，可以制成热敏电阻，用温度控制电阻的大小．
思维点睛：温度影响导体电阻的大小．
















16.4 变阻器
1. 日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是（　　）
A．调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
2. 电阻箱也是一种变阻器，如图所示为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　　）
A．只拔出铜塞a、b，接入的电路电阻为7 Ω
B．只拔出铜塞c、d，接入的电路电阻为7 Ω
C．要使接入电路的电阻为7 Ω，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小

3. 如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（　　）
A．导体越长，它的电阻越大 B．导体越短，它的电阻越大
C．导体横截面积越大，它的电阻越大 D．导体的温度越高，它的电阻越大
4. 如图所示的电位器实质是一种________，它是靠改变连入电路的电阻线的________来改变电阻值的．






5. 如图所示，电动自行车是一种非常方便快捷的交通工具．电动车的轮胎用橡胶材料做成，主要是利用了橡胶材料具有良好的________（填一种物质的属性）；旋转右手的“调速”把手，发现电动机带动后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个________．
【科技前沿】
在公安中学开展“STS”教育的科技活动中，小明同学用一泡沫塑料块、两节干电池、两个相同的小电动机（带自制的螺旋桨）、一根铅笔芯、一只开关、铜导线等，成功地制作了一艘可调速的电动船，并在学校获奖．如图所示是他绘制的该电动船的简易实物图．
【拓宽延伸】
根据小明的这一科技制作，请你回答：
（1）铅笔芯和铜环在该电路中起到什么作用？
（2）根据电动船的实物图，画出它的电路图．

16.4 变阻器
1.C
解析：调台灯亮度的装置、调收音机音量大小的电位器、调节电动车速度的装置都是通过改变接入电路电阻的大小，使电路中电流发生改变的；调收音机频道的装置是通过改变电磁波波段的接受信号的，故C选项与滑动变阻器无关．故选C．
2.B
解析：只拔出铜塞a、b，即a、b两铜塞所对应的电阻丝接入电路，故接入电路的电阻为
3 Ω，故A选项错误；只拔出铜塞c、d，即c、d两铜塞所对应的电阻丝接入电路，接入电路的电阻为7 Ω，故B选项正确；要使接入电路电阻为7 Ω，拔出铜塞c、d或拔出铜塞a、b、d都可以，故C选项错误；将铜塞a、b、c、d全拔出，接入电路的电阻最大，即为10 Ω，故D选项错误．故选B．
3.A
解析：铜线在铅笔芯上移动时，通过灯泡的亮度变化推知电流的变化，因为电压不变，可由电流变化推知电阻的变化．在实验中，当铜线向右滑动时，灯泡变暗，说明电流变小，电阻变大了．同时我们看到铅笔芯接入电路的长度变长了，可见电阻变大是由于长度变长引起的．所以可得出结论：导体越长，它的电阻越大．故A正确，B错误．在这个实验中导体的横截面积没有变，故C错误．在这个实验中铅笔芯的温度没有明显变化，故D错误．故选A．
4. 滑动变阻器 长度
解析：电位器是由一个电阻体和一个滑动系统组成的，基本上就是一个滑动变阻器，当滑片滑动时，连入电路的电阻线长度发生改变，从而改变电阻值．
5. 弹性 滑动变阻器
解析：（1）电动车的轮胎用橡胶材料做成，主要是利用了橡胶材料具有良好的弹性；（2）“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．
【科技前沿】（1）铅笔芯和铜环相当于滑动变阻器，可调节电动机两端的电压及通过的电流，从而改变其转速． （2）如图所示

思维点睛：（1）铅笔芯为电阻丝，因此铅笔芯和铜环共同组成滑动变阻器；（2）两个电动机并列连接，滑动变阻器串联在干路中，开关控制整个电路，用各元件符号表示串联电路即可．











第十六章 电压 电阻
1. 妙手做文章，慧眼识电路。在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化分析正确的是（　　）
A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
2. 你知道通过电流表和电压表可以改变用电器的连接方式吗？给你如图所示的电路，填入不同的电表，它们的连接方式是不同的！分析一下（　　）
A．开关闭合，若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．开关断开，若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．开关断开，若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．开关闭合，若甲表是电流表，乙表是电压表，则电阻R1、R2并联
3. （多选）学了变阻器的小明很想知道收音机的音量旋钮是怎样改变声音的大小的．于是他把收音机的音量旋钮“拆开”，其结构示意图如图所示．图中A、B、C三个焊接点相当于电位器的三个接线柱．针对电位器在使用时，小明有如下说法，则正确的是（　　）
A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和C接入电路，可以改变通过电位器的电流
C．将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻变小
D．将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻变大
4. 如图所示是大型电子地磅秤的电路图（电源电压恒定），AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻．当闭合开关S，A板上受到的压力F增大时，电流表和电压表的示数将会发生改变．为使压力增大时压力计的示数随指针向右摆动而增大，应把________（选填“电流表”或“电压表”）改装为压力计．
5. 一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察小灯泡的________可以粗略地知道风力的大小．
【趣味链接】
小菲所在的课外活动小组共有30位同学，他们组设计了一个表决统计器，能够快速地统计出投赞成票（或反对票）的人数．表决器的电路原理图如图甲所示（图中用“- - -”省去部分重复的电路）．器材：电源（电压为6 V且不变）、开关（足够多）、电流表（表盘如图乙所示）、阻值60 Ω的定值电阻（足够多）、导线若干．
【拓宽延伸】
在某次表决时只要求投赞成票的同学闭合开关，结果电流表的指针停在如图丙所示的位置上，请说明这次表决有________位同学投了赞成票．
第十六章 电压 电阻
1.A
解析：因为滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表V1测得的是灯泡两端的电压，电压表V2测得的是滑动变阻器两端的电压；所以当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小，即电流表的示数变小；由欧姆定律可知：U1=IR1，灯泡的电阻不变，电流变小，故U1变小，即电压表V1的示数变小；又因为总电压不变，所以U2变大，即电压表V2的示数变大．故选A．
2. A
解析：电流表相当于导线，电压表相当于开路．开关闭合，若甲表是电压表，乙表是电流表，则电流从正极经过开关然后分别流经电阻R1、R2，再流回电源负极，因此电阻R1、R2并联，故A正确；开关断开，若甲表是电流表，乙表是电流表，则整个电路短路，没有电流流经电阻，故B错误；开关断开，若甲表是电压表，乙表是电压表，则整个电路开路，没有电流流过电阻，故C错误；开关闭合，若甲表是电流表，乙表是电压表，则电流只流经电阻R1，没有电流流过电阻R2，故D错误．故选D．
3. AC
解析：只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．只将B、C两点接入电路，电阻丝的右半段接入了电路，当滑片顺时针旋动时，电位器接入电路的电阻变小．
4. 电压表
解析：闭合开关S，定值电阻和滑动变阻器串联在电路中，压力F增大时滑动变阻器接入电路的电阻变大，所以根据欧姆定律可知电路中电流会变小，即电流表示数变小．这时定值电阻两端的电压变小，滑动变阻器两端的电压增大，电压表测量滑动变阻器两端的电压，所以电压表的示数增大，可见电压表的示数随压力增大而增大，所以可改装为压力计．
5.滑动变阻器 亮暗
解析：（1）无风时OC是竖直的，连入电路的电阻是AB段；有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，风力测定仪相当于滑动变阻器．（2）风越强，OC杆偏转的角度越大，BP段越小，电阻越小，电源电压不变，电路中的电流越大，灯泡越亮，所以通过灯泡的亮度判断风力的大小．
【趣味链接】24
思维点睛：电流表选择的量程为0～3 A，分度值为0.1 A，当指针指示c点时，电流值为3 A，c点代表的人数为n=3 A/0.1 A=30；根据如图所示指针的位置可知，此时电路中的电流为
2.4 A，因此此时投了赞成票的人数为．





第十七章 欧姆定律
17.1电流与电压和电阻的关系
1. 电流、电压、电阻三兄弟相聚，少不了一番热闹，关于电流跟电压和电阻的关系，下列说法正确的是（　　）
A．电阻越大，电流越小；电压越大，电流越大
B．在电压不变的情况下，导体中的电流越大，导体的电阻越小
C．在电阻一定的情况下，导体中的电流越大，导体两端的电压越大
D．在电压一定的情况下，导体电阻越小，电流就越大
2. 利用如图甲所示实验电路探究“通过导体的电流跟电压的关系”时：
甲
乙
（1）需要 个定值电阻。
（2）滑动变阻器的作用是 ．

（3）利用实验数据作出的I- U关系图线，与图乙中的 最接近．
3. 如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（　　）
A．电流表和电压表读数均为零
B．电流表和电压表指针迅速发生最大偏转，电表损坏
C．电流表示数为零，电压表示数为3 V
D．电流表示数为0.4 A，电压表示数为3 V
4. 小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6 V，滑动变阻器R2的最大电阻为20 Ω，电阻R1为10 Ω．实验过程中，将滑动变阻器的滑片移到某一位置时，读出电阻R1两端电压为4 V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15 Ω、30 Ω、45 Ω和60 Ω各一个，为了保证实验成功，小华应选择的电阻是
________Ω和________Ω．
5.【科技前沿】教你如何检验矿泉水
现在市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．（P、Q是相同的两根细长玻璃管．P内装满已知矿泉水，Q内装满待测的“矿泉水”）．
【拓宽延伸】
根据小明的这一装置，请你回答小明是怎样验证出是纯净水还是矿泉水的？

第十七章 欧姆定律
17.1电流与电压和电阻的关系
1.D
解析：在电压一定时，导体中的电流跟导体的电阻成反比；在电阻一定时，导体中的电流跟导体两端的电压成正比．注意是电流随电压的增大而增大，故C不正确，故选D．
2.（1）1 （2）调节定值电阻两端的电压 （3）B
3.C
解析：（1）电流表的内阻很小，相当于导线，电流表与电阻R并联后，将电阻R短路，开关闭合后，等效电路如图所示：





（2）电压表内阻很大，相当于开路，因此此时电路中电流很小，电流表示数为0，不会损坏电流表；电压表通过电流表、滑动变阻器与电源的两极相连，此时电压表测量的是电源两端的电压，其示数等于电源电压．故选C．
4. 15 30
解析：在探究电流与电阻的实验中，因为通过导体的电流大小与导体两端的电压和导体的电阻两个因素有关，所以实验中更换电阻后要调节滑动变阻器的滑片使电阻两端的电压保持不变仍为4 V，因为电源电压为6 V，所以滑动变阻器两端的电压只能是2 V，即：U1：U2=
4 V：2 V=2：1，因为两电阻串联，所以R1：R2=U1：U2=2：1，因为滑动变阻器R2的最大电阻为20 Ω，所以R1应小于40 Ω，只能选15 Ω或30 Ω两个电阻．
【科技前沿】单刀双掷开关S从1拨到2时，若Q内是纯净水，电阻较大，电路的总电阻变大，电流变小，电压表示数变小；若Q内是矿泉水，电路的总电阻不变，电流不变，电压表示数不变．


















17.2 欧姆定律
1. 如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，对电流表和电压的表示数变化判断正确的是（　　）
A．电流表和电压表的示数都变小 B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表示数不变 D．电流表示数变大，电压表示数不变






2 已知甲、乙两地相距40 km，在甲、乙两地之间沿直线架设两条输电线，输电线每千米的电阻为0.2 Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．若电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为（　　）
A．10 km B．15 km C．30 km D．40 km
3.为了参加全国青少年创新大赛，小强运用所学电学知识设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5 Ω，电源电压恒为
4.5 V，滑动变阻器R2的规格为“15 Ω  0.5 A”，电压表量程为0～
3 V，电流表量程为0～0.6 A，
（1）R1在电路中的作用是________．
（2）当被测身高增加时，电压表的示数________（选填“变大”、“变小”或“不变”）．
（3）当滑动变阻器R2接入电路的阻值是6.25 Ω时，电流表的示数为________A．
【趣味链接】
小明对风力的研究产生了浓厚的兴趣，于是和同学一起设计了一个“风力测试仪”，其原理图如图所示，他用的电源电压为12 V，R0为20 Ω，OB长为10 cm．AB长为20 cm，其为阻值为60 Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为3 N的圆球P，金属细杆OP始终与电阻丝AB接触良好且无摩擦．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转，根据电流表示数的大小就可以得知风力的大小！好神奇!
【拓宽创新】
根据“风力测试仪”的原理，还需你解答下列问题：
（1）无风时电流表示数是多少？
（2）当金属细杆OP滑到AB中点时电路中的总电流是多少？






17.2 欧姆定律
1.B
解析：如图所示， R1和R2串联，电流表测干路电流，电压表测量R2两端的电压．当滑片P向右移动时，滑动变阻器连入的电阻变大，总电阻增大，因为电源电压U保持不变，所以由欧姆定律I= U / R可知，电路中的电流变小，得出电流表的示数变小．由串联电路的分压关系U1/ U2= R1 / R2可知，电阻越大，分压越大，滑动变阻器两端的电压变大，得出电压表的示数变大．故选B．
2. B
解析：由电压表和电流表的示数可以得出导线上的电阻为．每千米的电阻为0.2 ，所以导线的总长度为．故短路位置离甲地的距离为15 km．
3. （1）保护电路 （2）变大 （3）0.4
解析：（1）当滑动变阻器滑片滑到最底端时，滑动变阻器会短路，故R1可以防止整个电路发生短路而烧坏电流表，起到保护电路的作用；（2）当被测身高增加时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，R1两端的电压减小，由串联电路的电压规律可知电压表示数变大；（3）电路中总电阻R=R2+R1=5 Ω+6.25 Ω=11.25 Ω，由欧姆定律可得电路中电流．
【趣味链接】0.15A 0.24A
解析：（1）无风时，与串联，电流表示数
；
(2)当金属细杆OP滑到AB中点时，电路中的电流
．


















17.3 电阻的测量
1. 用“伏安法测电阻”的实验电路如图所示．如果考虑到电流表本身有一定的电阻（具有分压作用），电压表本身也有一定的电阻（具有分流作用），则下列判断中正确的是（　　）
A．测量值等于电阻的实际值 B．测量值小于电阻的实际值
C．测量值大于电阻的实际值 D．以上三种情况都有可能
2. 小明同学在没有电压表或电流表的情况下，利用其中一个电表和定值电阻设计了以下几种测量出未知电阻Rx的电路图，其中不可行的方案是（ ）

3. （多选）请你做法官，判断在用伏安法测电阻的实验中，下列做法有问题的是（　　）
A．连接线路的过程中，开关应处于断开状态
B．连接线路的过程中，滑动变阻器的滑片要放在最小电阻值的位置
C．电流表与被测电路串联，电压表与被测电路并联
D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正、负极对调即可
4. 在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为
10 Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示．小军读出电流表A1的示数为0.3 A，电流表A2的示数如图乙所示，则小灯泡L两端的电压为________V，电阻为
________Ω．

5. 小明设计并连接了如图所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的两个问题：
（1）________________________________________________；
（2）________________________________________________．
【趣味链接】
伏安法是用电压表并联来测量电阻两端的电压，用电流表串联来测量电阻通过的电流强度，但由于电表的内阻往往对测量结果有影响，所以这种方法常带来明显的系统误差．电压表和电流表有两种接法：外接法和内接法．所谓外接、内接，即为电流表接在电压表的外面或里面．
【拓宽延伸】
在用“伏安法”测电阻的实验中，已知电源电压为6 V，待测电阻Rx约为10 Ω，电流表有0～0.6 A和0～3 A两个量程，电压表有0～3 V和0～15 V两个量程，则电流表应选择________量程，电压表应选择________量程．


17.3 电阻的测量
1.B
解析：根据R= U/ I，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大；电压表与电阻并联连接，测量的电压是准确的，由R= U/ I可知，电阻的测量值小于真实值．故选B．
2.D
解析：A、开关S闭合时，电压表测量电源电压；开关S断开时，电压表测量Rx两端的电压．根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据I= U/ R求出通过定值电阻的电流，再根据串联电路电流处处相等，通过Rx的电流等于通过定值电阻的电流，即Ix=I0．根据Rx= Ux/ Ix求出R的阻值x，故A正确．B、由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、Rx并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过Rx的电流，再根据并联电路的电压特点和欧姆定律即可求出R x的阻值，故B正确；C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联求出Rx的阻值，故C正确．D、由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接得出Rx两端的电压，故此电路图不能测出Rx的阻值，故D不正确．故选D．
3.BD
解析：连接线路的过程中，为防止连接错误导致电路中电流过大，保护电路元件，开关应断开，故A正确，不符合题意；连接线路的过程中，保护电路的滑动变阻器应处于最大阻值的位置，故B不正确，符合题意；电流表串联在被测电路中，电压表并联在被测电路两端，故C正确，不符合题意；试触时发现电流表的指针向反方向偏转而电压表的指针正常偏转，应断开电路，将电流表的正、负接线柱接线对调，而不应将电源正、负极对调，做法错误，故D符合题意．故选BD．
4. 1 5
解析：（1）由图知，电流表A2量程是0～0.6 A，最小分度值是0.02 A，电流表示数是IA2=
0.2 A；（2）由并联电路的特点知，流过定值电阻R0的电流IR0=IA1-IA2=0.3 A-0.2 A=0.1 A，电源电压U=IR0RO=0.1 A×10 Ω=1 V，灯泡两端的电压是1 V，灯泡电阻RL= U/ IL= U/ IA2=
1 V/0.2 A=5 Ω．
5. （1）电流表的正、负接线柱接反了 （2）缺少滑动变阻器
解析：（1）在连接电表时，电流应从正接线柱流入，负接线柱流出，分析图可知，电流表的正、负接线柱接错了．（2）伏安法测电阻是通过滑动变阻器改变电路中的电流和电阻两端的电压做到多次测量的，但电路中没有接滑动变阻器，只能测量一次，实验结果是不准
确的．
【趣味链接】0～0.6 A 0～15 V
思维点睛：电源的电压为6 V，当滑动变阻器接入电路的电阻最小时，电阻分得的电压最大为6 V，所以电压表选0～15 V的量程；通过待测电阻的电流最大约为6 V/10 Ω≈0.6 A，所以电流表选0～0.6 A的量程．





17.4 欧姆定律在串、并联电路中的应用
1. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大

S2
R3
R1
A
R2
V
2
1
S1







2. 如图所示，闭合开关S1，当S2由1掷到2时，电流表和电压表的示数变化情况是（ ）
A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变 D．电流表示数不变，电压表示数变小

3. 如图所示是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是
A，此时电路总电阻值是 Ω．








4. 一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为
2 V的电路两端时，L、R并联的总电阻是 Ω．
5.如图所示，AB两点间的总电压为20 V，五个电阻电阻值均为4 Ω，则电流表的示数为____________；电压表的示数为____________。

B
A
A
A


6. 如图所示电路，若甲、乙均为电流表，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝　　　．



17.4 欧姆定律在串、并联电路中的应用
1.A
2.B
3. 10 0.6 3.33
4. 10 2.5
5. 2 A 16 V
6.３︰１





































第十七章 欧姆定律
1. 光敏电阻的特点是有光照射它时阻值变小，如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置，则（　　）
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，A、B间电压升高
C．当仅增大R2连入电路中的阻值时，通过R1的电流变大
D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压
2. 电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃的透明度上升．若电源电压保持不变，R0是定值电阻，则下列电路图中符合要求的是（　　）

3. 某兴趣小组为了研究火情监视装置，将热敏电阻Rt、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻Rt的阻值随温度的升高而减少．闭合开关S后，当火情发生时，电流表的示数________（选填“变大”或“变小”），警示灯的亮度________（选填“变亮”或“变暗”）．（设电源电压及灯丝电阻不变）
4. 有一种亮度可以调节的小台灯，其电路如图甲所示．电源电压为24 Ⅴ，灯泡L的额定电压为24 Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙所示．当灯泡正常发光时，灯丝的电阻为
________Ω．调节滑动变阻器R，使灯泡的实际功率为3.6 W时，灯泡两端的电压是________Ⅴ，滑动变阻器R连入电路的阻值是________Ω．
【趣味链接】
油量表
如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动．当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片恰好在最上端．从油量表（由电流表改装而成）指针所指的刻度可以知道油箱内油面的高度．
【拓宽延伸】
现已知油的密度ρ=0.8×103 kg/m3，电源电压是6 V，定值电阻R’的阻值是12 Ω，当油面处在A处时，电流表示数为多少？

第十七章 欧姆定律
1.A
解析：由电路图可知，两电阻串联，监控装置与R2并联．当有人通过通道而遮蔽光线时，R1阻值变大，电路中的总电阻变大，根据I= U/ R可知，电路中的电流变小，根据U=IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A正确，B不正确；当仅增大R2连入电路中的阻值时，电路中的电阻变大，根据I= U/ R可知，电路中的电流变小，故C不正确；根据U=IR可知，R1阻值不变时，其两端的电压变小，根据串联电路的总电压等于各分电压之和可知，R2两端的电压变大，即A、B间电压升高，故D不正确．故选A．
2.C
解析：A、C选项中的电路图，光敏电阻Rx与定值电阻R0串联连接，根据串联电路的分压原理可知：阻值变小，分得的电压也变小，光敏电阻Rx的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻Rx两端的电压变小，定值电阻R0两端的电压变大．当光照增强时，应使玻璃透明度下降，而玻璃透明度在玻璃两端的电压降低时会下降，所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻Rx并联，所以A选项不符合要求，C选项符合要求．B、D选项中，玻璃与电源并联，它两端的电压不变，不符合题干的要求．故选C．
3. 变大 变亮
解析：当火情发生时，热敏电阻的阻值减小，电路的总电阻减小，根据I= U/ R可知，电路中的电流变大，即电流表的示数变大，灯泡变亮．
4. 60 12 40
解析：（1）灯泡正常工作时的电压UL=24 V，由图可知通过灯泡的电流IL=0.4 A，灯泡的电阻RL= UL / IL=24 V/0.4 A=60 Ω；（2）由图象可知，当UL′=12 V，I=IL′=0.3 A时，灯泡的实际功率为3.6 W，此时滑动变阻器两端的电压U滑=U-UL′=24 V-12 V=12 V，滑动变阻器接入电路的电阻R滑= U滑/ I=12 V/0.3 A=40 Ω．
【趣味链接】0.5 A
解析：当浮标在A处时，电路中只有R'，I= U/ R′=6 V/12 Ω=0.5 A．







第十八章 电功率
18.1 电能 电功
1. 如图所示是建中同学拍摄的家中电能表的照片，对其中的重要参数，下列说法中错误的是（　　）
A．“220 V”是说这个电能表应该在220 V的电路中使用
B．“5（10）A”是说这个电能表使用时额定最大电流为5 A
C．“50 Hz”是说这个电能表应在50 Hz的交流电路中使用
D．“2500 r/（kW•h）”是说接在这个电能表上的用电器每消耗1 kW•h的电能，电能表上的转盘转过2500转
2. 张华家电能表的盘面上标有“3000 r/（kW•h）”的字样，当接入一个用电器正常工作时，1 min内电能表的转盘转了30转，则该电器消耗的电能是（　　）
A．1 kW•h B．0.1 kW•h C．0.01 kW•h D．0.001 kW•h
4. 电子式电能表已开始走进千家万户，如图所示为某电子式电能表的表盘（局部）．若某用电器单独接在该电能表上，用电器正常工作10 min，指示灯闪烁了320次，则10 min内该用电器消耗的电能为________kW•h．
5. 小红在家中看电视时，把遥控器一摁，电视关了，可是还有一个指示灯亮着（此时，电视机处于待机状态）．学习了电能的知识后，于是她想：这时电视机是否还在消耗电能呢？如果消耗电能，具体情况又是怎样的？于是她设计了如下方案进行探究：全家外出旅游前，让电视机处于待机状态，然后拔掉其他电器的插头或关掉开关，记下时间和家中电能表的信息如图甲所示；两天后回到家中，再记下此时的时间和电能表的信息如图乙所示．
（1）从该电能表的表盘参数可知，当通过电能表的电流小于________A时，电能表可以稳定精确地工作．
（2）在小红外出这段时间里，她家的电视机消耗的电能是________kW•h．
【趣味链接】电能表
用来测量电路中消耗电能的仪表叫做电能表，俗称电度表、火表．电能可以转换成各种能量．如：通过电炉转换成热能，通过电动机转换成机械能，通过电灯转换成光能等。在这些转换中所消耗的电能为有功电能，而记录这种电能的电表为有功电能表．
使用电能表时要注意，在低电压（不超过500 V）和小电流（几十安）的情况下，电能表可直接接入电路进行测量；在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用．
【拓宽延伸】
在家庭电路中，电流通过电炉做功时，把电能转化为________能．我国西部地区有丰富的风力资源，近年来开发建设了多座大型风力发电站，风力发电站把风能转化为_______ _ 能．由于近年来我国电力供应紧张，节约用电尤为重要，请说出一条节约用电的措施_____ __ _ ．



第十八章 电功率
18.1 电能 电功
1.B
解析：A、“220 V”是说这个电能表应该在220 V的电路中使用，此说法正确；B、“5
（10）A”是说这个电能表使用时额定电流为5 A，最大电流为10 A，此说法错误；C、“50 Hz”是说这个电能表应在50 Hz的交流电路中使用，此说法正确；D、“2500 r/（kW•h）”是说接在这个电能表上的用电器每消耗1 kW•h的电能，电能表上的转盘转过2500转，此说法正确．故选B．
2.C
解析：“3000 r/（kW•h）”表示电能表每转1转，电路中消耗1/3000 kW•h的电能，电能表转盘转动30转，消耗的电能为：W=30×1/3000 kW•h=0.01 kW•h．故选C．
3. 0.1
解析：电能表盘上标有“3200 imp/（kW•h）”，说明指示灯每闪烁3200次，消耗电能1 kW•h．所以，每闪烁一次消耗电能是1/3200 kW•h．指示灯闪烁了320次，则用电器消耗的电能为：W=1/3200 kW•h×320=0.1 kW•h．
4. （1）10 （2）0.2
解析：（1）由电能表的参数可知，要使电能表稳定精确地工作，电流不能超过10 A；
（2）小红外出这段时间里，她家的电视机消耗的电能为W=812.6 kW•h -812.4 kW•h =
0.2 kW•h．
【趣味链接】内 电 出门随手关灯
解析：家庭电路中的电炉，当有电流通过时，消耗了电能，同时产生大量的热量，因此电炉是将电能转化为内能；风力发电站是利用风的能量吹动风车转动进而带动发电机发电，因此风力发电站是将风能转化为电能；节约用电的措施：出门随手关灯；夏天使用空调时，不要将温度调的太低．




















18.2 电功率
1.学习了电功率的知识后，几位同学关于电功和电功率的下列说法，你认为不正确的是（　　）
A．用电器的电功率不但与通过的电流有关，还与加在它两端的电压有关
B．电流通过电动机时，电能全部转化为它的机械能
C．电流通过电炉做功的过程，实质上是电能转化为热能的过程
D．电流做的功越多，它的电功率并不一定大，还与通电时间有关
2.开关虽小，作用却大．如图所示电路，当开关S闭合后，电路中消耗的电功率将（　　）
A．增大 B．减小 C．不变 D．无法确定
3. 小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大，下列说法正确的是（　　）
A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B．两灯均正常发光时，甲灯的功率等于乙灯的功率
C．若将两灯位置对换，则乙灯的亮度比甲灯的亮度大
D．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度
4. 小洋做实验时，把两只灯泡并联后接在电源上，如图所示．闭合开关后，发现甲灯不发光，乙灯发光，经检查，电路连线正确，两只灯泡完好无损，则甲灯不发光的原因最有可能是（　　）
A．甲灯的实际功率太小
B．甲灯的实际功率太大
C．甲灯两端的电压远大于乙灯两端的电压
D．通过甲灯的电流远大于通过乙灯的电流
5. 如图所示为一环境温度监控电路，R1为灯泡，R2为半导体材料制成的热敏电阻（电阻随温度升高而变小）．当环境温度降低时灯泡的亮度变________（选填“亮”或“暗”）．电路中消耗的总功率P变________（选填“大”或“小”）．
【趣味链接】
太阳能路灯
太阳能路灯是一种利用太阳能作为能源的路灯，因其具有不受供电影响、不用开沟埋线、不消耗常规电能、只要阳光充足就可以就地安装等特点，受到人们的广泛关注；又因其不污染环境，而被称为绿色环保产品．太阳能路灯既可用于城镇公园、道路、草坪的照明，又可用于人口分布密度较小，交通不便，经济不发达，缺乏常规燃料，难以用常规能源发电，但太阳能资源丰富的地区，以解决这些地区人们的家用照明问题．
【拓宽延伸】
随着人们生活水平的提高，一些高科技成果已逐步走入人们的生活．如图所示是一种太阳能路灯，你能从它的相关说明中获得哪些信息（写出三条即可）？
（1）________________________；
（2）________________________；
（3）________________________；
（4）该灯工作的实质是将太阳能最终转化为________________．
18.2 电功率
1.B
解析：由P=UI可得，用电器的电功率与通过用电器的电流和加在两端的电压有关，故A选项正确；电流做功的过程实质是将电能转化为其他形式能的过程，而任何用电器都会将一部分电能转化为热能，故B选项错误；由于电炉是纯电阻电路，因此电流通过电炉做功的过程，实质上是将电能转化为热能的过程，故C选项正确；由W=Pt可得，电流做功的多少等于功率和时间的乘积，因此做功多，功率不一定大，故D选项正确．故选B．
2.A
解析：当开关S闭合后，电路中总电阻减小（由R1+R2变为R1），当电源电压不变时，电阻变小，电流变大，消耗的电功率变大．故选A．
3.A
解析：（1）两灯泡并联时，灯泡两端的电压相等，所以两灯泡位置对换时，灯泡的亮暗不变，即甲灯亮度仍比乙灯亮度大，故C不正确；因灯泡的亮暗取决于实际功率的大小，灯泡正常发光时的功率和额定功率相等，所以甲灯亮度比乙灯亮度大说明甲灯泡的实际功率较大，额定功率也较大，故B不正确；根据R= U2/ P可知，甲灯泡的电阻小于乙灯泡的电阻，故A正确．（2）当两灯泡串联时，通过它们的电流相等，根据P=I2R可知，乙灯泡的实际功率较大，灯泡较亮，故D不正确．故选A．
4. A
解析：由电路图可知，甲、乙两灯并联；又知电路连线正确，两只灯泡完好无损，但甲灯不发光，乙灯发光．灯泡的亮度由实际功率决定，所以甲灯不发光，有可能是甲灯的实际功率太小导致的，故A正确，B错误．甲、乙两灯并联，两灯电压相同，故C错误．甲灯的实际功率小于乙灯的实际功率，两灯电压相同，由P=UI可知，通过甲灯的电流小于通过乙灯的电流，故D错误．故选A．
5. 暗 小
解析：热敏电阻的电阻值随温度升高而变小，当环境温度降低时电阻变大．由欧姆定律可知，电源电压不变，电阻变大，电流变小．由P=I2R可知，灯泡电阻不变，电流小了，实际功率变小，灯泡变暗．由P= U2/R可知，电源电压不变，总电阻变大，电路中消耗的总功率P变小．
【趣味链接】（1）太阳能电池最大输出功率：40 W （2）使用的灯泡为高效节能灯
（3）电源电压是12 V（或者：连续阴雨时可工作3～5天；环境温度在-20～+70℃；连续照明时间为12小时） （4）光能（内能）













18.3 测量小灯泡的电功率
1. 在今年的实验技能考试中，实验桌上准备的器材有：学生电源、电压表、电流表、滑动变阻器、开关、待测小灯泡及导线若干，在做测量小灯泡的电功率实验时，小明在连接电路的过程中，由于疏忽把两表的位置给颠倒了，其他连接正确无误，当开关闭合后，所产生的现象是（　　）
A．电流表被烧坏 B．电压表被烧坏
C．电压表有读数，电流表的读数几乎为0 D．电流表有读数，电压表的读数几乎为0
2. 某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3 V 1 W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（　　）
A．灯泡的额定功率为1 W
B．灯泡正常发光时的电阻为9 Ω
C．灯泡的实际功率为0.64 W
D．此时灯泡和滑动变阻器的阻值之比为8：7
3. 某同学要测一个额定电流为0.3 A的小灯泡的额定功率，他设计了如图所示电路图，请帮助该同学完成下列问题：
（1）在连接实物电路过程中，开关应处于________状态．
（2）经检查电路连接无误后，接通电路，观察到电流表指针位置如图所示，此时电路中电流为________A．
（3）假设实验时电路连接正确，器材及各接线柱的连接完好，实验中无论怎样调节滑动变阻器的滑片，电路中的电流总低于0.3 A，其原因是________．
4.小红要测一个小灯泡的电功率，她选用了以下器材：一只标有“2.5 V”字样的小灯泡（灯丝电阻约为8 Ω）、电流表、电压表、开关、滑动变阻器（20 Ω 1 A）、导线若干及电源（电压为4V）．

（1）请选择合适的量程，用笔画线代替导线，将图中的电路实物图连接完整．
（2）开关闭合前，滑动变阻器的滑片P应置于________（选填“最左”或“最右”） 端．
【趣味链接】
电功率
电功率指单位时间用电器所消耗的电能，它的国际单位为瓦特．当电流通过一个电路时，它能够转换能量成机械能或是发热。
【拓宽延伸】
现有两个标记模糊不清，外形相同，额定电压都是220 V，但额定电功率相差较大的白炽灯泡．请你简要写出三种方法判断哪一个灯的额定功率比较大．



18.3 测量小灯泡的电功率
1.C
解析：当把电压表和电流表的位置颠倒后，由于电压表串联在电路中，且电压表的阻值特别大，所以导致电路中的电流很小，所以电压表有读数，电流表的读数几乎为零．故选C．
2. C
解析：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．（1）由灯泡的铭牌可知额定电压和额定功率，确定电压表的量程并读出电压表的示数，根据I= P/ U求出额定电流，根据欧姆定律求出其电阻；（2）根据串联电路的电压特点求出灯泡两端的电压，先假设灯泡的电阻不变，根据P= U2/ R求出此时灯泡的实际功率，再根据灯泡的电阻与温度有关，判断此时灯泡实际功率的大小；（3）根据根据串联电路电阻的分压特点求出此时灯泡和滑动变阻器的阻值之比．故选C．
3.（1）断开 （2）0.1 （3）电源电压小于灯泡的额定电压
解析：（1）在连接实物图时，为了保护电路，开关要处于断开状态；（2）从图中可以看出电流表的量程为0.6 A，分度值为0.02 A，因此电流值为0.1 A；（3）因为实验时电路连接正确，器材及各接线柱的连接完好，所以原因只能是电源电压太低．
4. （1）如图所示
（2）最右
解析：（1）灯泡的额定电流约为I额= U额/ R=2.5 V/8 Ω=0.3125 A＜0.6 A，所以电流表选0～0.6 A的量程，且串联在电路中，电流从正接线柱流入负接线柱流出；滑动变阻器的任意上方接线柱与电流表相连，如图所示；（2）闭合开关前，保护电路的滑动变阻器的滑片应位于最大阻值的右端．
【趣味链接】
答：（1）观察灯丝：因为灯丝（钨丝）长度差不多，较粗的电阻小，额定功率比较大，即灯丝粗的电功率大；（2）把两个灯泡串联接在家庭电路上，由P=I2R可知电阻大的实际功率大（较亮），即：串联接在家庭电路中亮的额定功率小；（3）把两个灯泡并联接在家庭电路上，使其都在额定电压下正常发光，亮的额定功率大．
思维点睛：知道额定电压相同，由公式P= U2 / R可知，电功率大的电阻小，所以可以通过比较灯丝粗细（电阻不同）、串联起来（电阻大的亮）、并联起来（电功率大的亮）来分析．









18.4 焦耳定律
1. 电流具有热效应，学习了电流的热效应后，关于电热的下列几个说法错误的是（　　）
A．电热会烧毁电器元件，引发火灾，有百害而无一利
B．电流通过任何用电器都或多或少地会产生热量
C．因为电流过大产生电热而烧坏局部电路，可用于整体电路的保护
D．为防止电热带来的危害，要尽量减少电热的产生并考虑如何加快散热
2. 如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（　　）
A．通电时间 B．电流
C．电荷量 D．电阻
3.如图所示，R1=10 Ω，R2=20 Ω，当开关闭合，电流在相同时间内通过电阻R1与R2上产生的热量之比为________，某同学想测R1和R2两端的电压，电路连接好后，测出了R1两端的电压，继续测R2两端电压时，断开A点后，以CD为轴线，将电压表沿水平方向转180度到如图虚线所示位置，连接后闭合开关，则电压表表盘上会观察到：________________．
4.据《城市商报》报道：夏日，我市部分地区居民集中用电，因为线路老化，引发火灾，其原因是：集中用电，消耗的总功率过大，使线路的________超过安全电流值，产生过多的________，导致电线过热，引发火灾．
5.用如图所示的装置探究“电流做功与电压的大小之间的关系”．两瓶煤油中都浸泡着一段材料、横截面积均相同的电阻丝，瓶中温度计显示煤油的温度．
（1）实验中电流做功的多少是根据煤油________变化的大小来判断的，为比较两电阻做功的多少，两瓶煤油的质量应________．
（2）“水比较容易获得，为什么不用水代替煤油？”对此合理的解释是________．（填字母）
A．煤油有颜色便于观察    B．煤油密度较小    C．煤油比热容较小
（3）两瓶中电阻________联使得通过它们的电流和通电时间相等，甲瓶中的电阻丝较长，电阻较________，电压较高．
（4）实验发现，甲瓶温度升高较多．表明：在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越________．
【趣味链接】
电热水器
电热水器，是利用电加热方法提供生活用热水的电器。按加热方式分为快热式和贮水式两种。 电热水器的功率一般为900～7500 W。内胆是电热水器的关键．为了防止内表面受到腐蚀，机内还装有一根镁棒，镁棒在热水器中是作为牺牲阳极使用的．上水时必须将出水口打开，作封闭式安装时，加热期间进水阀必须处于开启状态．电热水器如果使用时间长了，电热水器要每年进行一下维护．
【拓宽延伸】
小宇家新安装了一台电热水器，电热水器的铭牌旁贴有如下两条警示语．请你应用学过的物理知识对这段警示语中的必要性给予合理的解释．
（1）必须确认贮水后，才能通电加热．
（2）在气温低于0℃的寒冷季节，欲长时间停用热水器，请先排空热水器中的水．
18.4 焦耳定律
1.A
解析：电流的热效应有不利的因素，如电热会烧毁电器元器件，引发火灾，但电热并不都是有害的，在我们生活中和许多产业中都要用到电热．如家里的电饭锅、电熨斗，养鸡场的电热孵化器等都是利用电热的，所以选项A的说法是错误的；任何用电器中都有导线，导线都有电阻，当电流经过电阻时，就会产生热量，所以选项B的说法是正确的；保险丝是用电阻率大而熔点低的材料制成的，当电流过大时，它由于温度升高而熔断，切断电路，起到保护的作用，所以选项C的说法是正确的；为防止电热带来的危害，我们要尽量减少电热的产生并考虑如何加快散热，目的就是为了防止用电器由于温度过高而损坏用电器，所以选项D的说法是正确的．故选 A．
2.D
解析：已知：R甲＞R乙，I甲=I乙，通电时间t相同，由Q=I2Rt可知，Q甲＞Q乙；又因为甲、乙两个完全相同的烧瓶里装有等质量的煤油，所以甲烧瓶内煤油温度升高的快的原因是因为该瓶内的电阻大；故本实验研究的是电流产生的热量与导体电阻的关系．故选D．
3. 1：2 电压表的指针反向偏转
解析：（1）由图知，R1和R2串联，通过R1和R2的电流：I1=I2，因为Q=I2Rt，通电时间t相等，所以电流通过R1、R2产生的热量之比：Q1：Q2=I2R1t：I2R2t=R1：R2=10 Ω：20 Ω=
1：2；（2）沿水平方向转180度到如图虚线位置后，D还是接的电压表的负接线柱，此时电压表的正负接线柱接反，指针反向偏转．
4.电流 热量
解析：由于各居民家用电器是并联的，集中用电，消耗的总功率会过大，则干路中的电流会过大，根据焦耳定律，产生过多的热量，引发火灾．
5.（1）温度 相等 （2）C （3）串 大 （4）多
解析：（1）电流通过电阻丝会产生热量，瓶中的煤油吸热温度会升高，利用转化法，根据煤油温度变化的大小来判断电流做功的多少，并且在此利用控制变量法，从公式△t= Q/ cm可知应控制两瓶中煤油的质量相等．（2）借助煤油温度变化的大小来判断电流做功的多少，因此温度的变化越明显越好，质量相同的水和煤油，吸收相同的热量，由于煤油的比热容较小，所以温度变化较大．（3）从串联和并联电路的电路的特点可知，要想使通过两瓶中电阻丝的电流和通电时间相等，应让两电阻丝串联，而两电阻丝的材料、横截面积均相同，但甲瓶中的电阻丝较长，所以其电阻较大，分担的电压较大．（4）从（3）题中可知甲瓶中电阻丝的阻值大于乙瓶中电阻丝的阻值，根据串联分压的特点，甲瓶中电阻丝两端的电压大于乙瓶中电阻丝两端的电压，而甲瓶温度升高较多，所以在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越多．
【趣味链接】
（1）若水箱中无水，通电后水箱中热水器的温度会快速持续上升，直至损坏热水器．
（2）在气温低于0℃的寒冷季节，长时间停用热水器，热水器中的水会因凝固结冰而体积增大胀破热水器．
思维点睛：（1）热水器中的加热元件在不烧水时通电，很容易因温度过高而损坏；（2）水的凝固点是0℃，当水温低于0℃时会凝固成冰，并且体积变大．





第十八章 电功率
1. 如图所示是测定小灯泡额定功率的实验电路，如果考虑到电压表和电流表本身有一定的电阻，那么小灯泡额定功率的测量值应该比实际值（　　）
A．大 B．小 C．相等 D．无法确定





2. 小英去郊外游玩时，看到远处有许多小鸟停在电线上，如图所示．刚要跑去看个究竟，爸爸忙阻止她：那是高压线，很危险，会触电的！小英想：难道小鸟不怕触电吗？对此现象，以下解释合理的是（　　）
A．小鸟是绝缘体
B．小鸟的抗压能力好
C．小鸟在电线上相当于和电线并联，两脚间的距离很小，分得的电压很小
D．小鸟的电阻很大，即使电压很高，通过身体的电流也很小
3. 在家庭电路中，导线相互连接处往往比别处更容易发热，老化更快．这是因为（　　）
A．连接处的电流较大 B．连接处的电流较小
C．连接处的电阻较大 D．连接处的电阻较小
4. 同学们用泡沫塑料为校运会制作吉祥物“菲菲”，同学分别制作了三把不同的电热锯，用来切割泡沫塑料，如图所示，制作过程中他们发现这些锯子的切割能力不同．切割能力越强证明放出的热量________（选填“越多”、或“越少”），表明电阻丝的电阻________（选填“越大”或“越小”）．
5. 小明家新安装了一台电热水器，电热水器的铭牌如图所示．若自来水的温度是10℃，充满水后，小明将调温开关打开，接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭，热水器中的水一共吸收1.155×107 J热量．请你帮助小明回答下列问题：
（1）若不考虑能量损失，从接通电源到指示灯熄灭需要多少时间？
（2）若实际经过2 h 30 min指示灯才熄灭，则热水器的效率是多少？
【新闻直播】
2013年2月28日，由市委宣传部、团市委等单位主办的“地球一小时”公益活动正式启动，主题是“公益护照·绿色一周”，倡导市民选择使用环保袋、少开车、自带餐具等绿色生活方式。今年的“地球一小时”熄灯仪式将于3月23日举行．
地球一小时（Earth Hour）是WWF（世界自然基金会）应对全球气候变化所提出的一项倡议，希望个人、社区、企业和政府在特定的时间熄灯一小时，来表明他们对应对气候变化行动的支持。该活动的时间是每年3月最后一个星期六20:30～21:30．
【拓宽延伸】
“地球一小时”号召人们在每年3月27日晚自愿关灯一小时．假设某市区有5万个家庭响应号召，每个家庭照明灯平均功率约为60 W，则可节约________kW•h的电能。相当于
________kg热值约3×107 J/kg的标准煤完全燃烧所产生的能量．

第十八章 电功率
1. A
解析：由电路图知：电压表测量值U测与灯泡两端电压的实际值U相等；由于电压表的分流作用，电流表测量值I测大于流过灯泡的实际电流I；由于U测=U，I测＞I，则P测=U测I测大于灯泡的实际功率P=UI．由以上分析知：小灯泡额定功率的测量值应该比实际值大．故选A．
2. C
解析：落在高压线上的鸟儿不会触电死亡，是因为鸟儿双脚落在同一条导线上，两脚之间的距离很小，导致小鸟两端的电压很低，根据欧姆定律可知几乎没有电流流过鸟的身体，所以不会被电死．
3.C
解析：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，因为导线连接处与导线串联在电路中，所以通过的电流相等、通电时间相等，因为Q=I2Rt，所以连接处产生的热量较多，往往比别处更容易发热，甚至引起火灾．由上述可知选项A、B、D都不正确．故选C．
4. 越多 越小
解析：因为电热据是利用电阻丝产生的热量来进行切割的，因此切割能力越强说明放出的热量越多，由Q= U2/ Rt可得，在电压和通电时间一定时，电阻越小，产生的热量越多，切割能力越强．
5. （1）从接通电源到指示灯熄灭需要7700 s； （2）热水器的效率约为85.6%．
解析：（1）不考虑能量损失时，W=Q吸=1.155×107 J，t= W/ P=1.155×107 J/1500 W=
7700 s；
（2）电热水器消耗的电功：W′=Pt′=1500 W×（2×3600 s+30×60 s）=1.35×107 J，
热水器的效率：η= W/ W′=1.155×107 J/1.35×107 J≈85.6%．
【趣味链接】3000 360
思维点睛：因为P= W/ t，所以节约的电能W=Pt=0.06 kW×50000×1 h=3000 kW•h；由题知，Q放=W=3000 kW•h=1.08×1010 J，根据公式Q放=qm得知：m= Q放/ q=1.08×1010 J/3×
107 J/kg= 360 kg．所以相当于燃烧360 kg煤的热量．













第十九章 生活用电
19.1家庭电路
1．近年来，LED灯因其节能而备受人们青睐，小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入家庭照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（ ）
A．单只LED灯工作电压是220 V B．LED灯主要是将电能转化为内能
C．电源适配器是将交流电转变为直流电 D．灯带中一只LED灯开路后其他灯还亮






2．春节前，小茜家新购住房装修完毕，家中部分电路如图所示。验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（　　）（假设故障只有一处）
A．测试两孔时测电笔都发光 B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光 D．只有测试右面的孔时测电笔才发光
3．由于室内取暖导致室内空气太干燥对人的健康不利．现在市场上出售一种室内加湿器，其铭牌如图所示．加湿器的工作原理是：通电后，超声波发生器产生超声波使水振动而雾化．请问：





（1）该加湿器正常工作时的电压是 V；
（2）该加湿器用一个开关同时控制指示灯和超声波发生器的工作，则如图所示甲、乙、丙中表示其电路的是 ．

【趣味链接】
肖华有一次回老家，发生了一件奇怪的事情，一位邻居老奶奶家的电灯无论如何拉开关都不能使电灯熄灭，打开开关盖观察开关的每次关闭都不存在问题，人们以为是在闹鬼，细心的肖华开始仔细考虑这种现象产生的原因，忽然明白了其中的道理，你知道是为什么吗？
【拓宽延伸】
如图所示是小武同学设计的家庭电路．他发现电路中有一处错误，则该错误之处是 （选填“甲”、“乙”或“丙”），改正的方法是 ．

19.1家庭电路
1．C
解析：从图中可以看出，LED灯是串联的关系，故答案A、D均错误；从题干中可知，用手试摸，点亮的灯几乎不发热，所以LED灯主要是将电能转化为光能，故B错误；因为“他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了”所以LED灯用的是直流电，即电源适配器是将交流电转变为直流电，故C正确．
2．D
解析：小茜用测电笔分别测试了插座的两个孔，发现测电笔都发光，说明零线与火线接通了，此时白炽灯L不亮，说明零线开路，火电正常，所以当她她断开开关S时，再次用测电笔测试插座的两个孔，她将观察到的是只有测试右面的孔时测电笔才发光．
3．220 丙
解析：从名牌可以看出，该加湿器正常工作时的电压是220 V；因一个开关同时控制两个元件，所以开关在干路上．
【趣味链接】
开关内的火线与零线在连接时不细心，导致一根细铜丝相连．
【拓宽延伸】
甲 开关应该接在火线上
解析：为了避免断开开关时灯泡仍与火线相连，开关应接在火线上．


























19.2家庭电路中电流过大的原因
1．学习了家庭电路之后，李磊同学独立组装成了一盏台灯后，将其接入电路中。闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断了．更换新的保险丝后，将台灯单独接入电路，发现保险丝又熔断了，其原因可能是（　　）
A．台灯灯泡的两条接线相碰了
B．灯泡的灯丝断了
C．室内电路中本来就存在短路现象
D．台灯开关的两端短路
2．学习了漏电保护器后，韩红想知道自己家的漏电保护器的具体情况，如图所示是韩红看到的自己家进户开关上漏电保护器的铭牌，以下关于该铭牌上数据的说法，正确的是（　　）

A．漏电电流大于30 mA时，漏电保护器会在0.1 s内切断电源
B．漏电时间超过0.1 s时，漏电保护器才能动作
C．漏电电流达到20 A时，漏电保护器才能起作用
D．只有当进户电压大于220 V时，漏电保护器才能起作用
3．晚上，小刚正在家中做作业，突然家中的几盏电灯全部熄灭了，小刚检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光．他对故障做了下列四种判断，其中正确的是（ ）
A．灯泡全都烧坏 B．进户零线开路
C．室内线路发生短路 D．进户火线开路
【趣味链接】
断路器又叫空气开关，有闸刀开关短路保护、过载保护的特点，当人接触火线，电流经人体流入大地时也能起到“掉闸”保护的作用，所以断路器已替代过时的闸刀开关．电工安装好电路后通过一系列操作可判断电路的故障．
【拓展延伸】
（1）当电工安装好家庭电路后，断开所有电器开关，推上配电盘上总断路器，然后逐个推上照明电路、空调插座、冰箱各支路断路器。若只要推上插座支路断路器，总断路器就“就闸”，说明该条电路出现了 故障．
（2）若排除上述故障后，只要将一盏完好的6 W节能台灯插入墙上某个既有两孔也有三孔的插座中，闭合开关，该支路的断路器就“掉闸”，而将闭合的该灯插入墙上其他插座却不会“掉闸”，故障产生的具体原因是 ．




19.2家庭电路中电流过大的原因
1．A
解析：家庭电路中的保险丝熔断是由于电路中的电流过大．产生电流过大的原因有两个：一个是用电器的总功率过大，另一个是发生短路．由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是台灯的功率过大，是由于发生短路造成的．
2．A
解析：从名牌中可知，该漏电保护器的额定漏电动作电流是30 mA，漏电分断时间小于0.1 s，所以A正确；漏电保护器是保护电路中电流过大的，与电压无关，故D错误．
3．B
解析：几盏电灯全部熄灭，表明进户的整个电路被切断了，这可能是总保险丝烧毁或进户零线开路或进户火线开路或灯泡全部烧坏（这种可能性很小）．由于保险丝并未烧毁，则不可能是由于室内电路发生短路所致．若为进户火线开路，则室内各处的电路均与火线断开，用测电笔测试各处时，氖管应不发光，可见不是进户火线开路所致．若为进户零线开路，则室内电路的各部分都与火线连通（即使原来为零线的部分，也通过各个灯泡与火线相连通了，但其中均无电流），故以测电笔测试各处电路时，氖管都会发光．可见这一故障是进户零线开路所致．
【拓展延伸】
（1）短路 （2）墙上该插座零线与地线接反了
解析：只要推上插座支路断路器，总断路器就“就闸”，说明该条电路出现了短路故障；只要将一盏完好的6 W节能台灯插入墙上某个既有两孔也有三孔的插座中，闭合开关，该支路的断路器就“掉闸”，而将闭合的该灯插入墙上其他插座却不会“掉闸”，所以故障产生的原因只能是漏电，说明墙上该插座零线与地线接反了．



















19.3安全用电
1．（多选）“带电操作”是电工作业中常见的情况．假如有一个电工正在维修家庭电路，他站在干燥的木梯上直接用手触摸带电的火线，则下述说法中正确的是（　　）
A．这时电工不能再触摸零线 B．这时电工承受着220 V的电压
C．这时电工如果累了，可以短时间扶一下墙壁 D．这时站在地上的人不能去触摸他
2．下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验）（　　）





3．小明住在多年前修建的老房子里，家里的电线绝缘层老化严重．有一天，小明的妈妈在用电饭煲做饭和同时用电炒锅炒菜时，小明突然发现厨房里的导线冒烟了，他应该首先采取的措施是（　　）
A．立即给在外地出差的爸爸打电话 B．立即打电话通知供电局停电
C．马上到门口把自己家的总开关断开 D．赶紧用水把火浇灭
4．如图所示，一个带金属外壳的用电器有甲、乙、丙三个触点（可接通或断开），使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于（　　）
项
触点甲
触点乙
触点丙
选项
触点甲
触点乙
触点丙
A
接通
接通
接通
C
断开
断开
接通
B
断开
接通
断开
D
接通
断开
断开


A．A组 B．B组 C．C组 D．D组
【新闻再播】
北京雷电导致二死一伤 专家提醒打雷勿用金属伞
2012年6月7日晚，百子湾．当晚至次日凌晨，北京经历强对流天气过程，部分地区雷雨交加，据国家雷电监测中心和市气象台统计，共有上千次雷电，为今年以来袭京的最强雷电．在这场雷雨中，发生两起雷击事故，造成2人死亡，1人受伤．
【拓展延伸】
阅读下面的短文，根据安全用电常识，简要提出避免类似文中悲剧发生的措施．
跃华村王某正在使用的洗衣机突然不转了，请来了本村的“能人”小刘，小刘虽不懂多少电学知识，但胆子大，敢动手．洗衣机锈迹斑斑，放在厨房一角，电源线的插头插在不远墙上的两孔插座上．本来洗衣机装的是三脚插头，由于家里没有安装三孔插座，就换成了两脚的，多年来倒也好使，啥事也没有．
小刘打开洗衣机，嘴里说：“小意思，无非是哪里接触不良．”王某心想：“小刘的确有胆量，修洗衣机也不用断电．”
看到满地是水，王某用拖把在一旁拖地，突然小刘身子一颤，倒在洗衣机上．
王某吓坏了，扔掉拖把直奔门外，大喊：“有人触电了！”人们在慌乱中终于找来卫生院的丁医生，丁医生赶到现场切断了电源，但小刘心脏已停止跳动，经抢救无效触电身亡．
（1）维修电器时，应 ；
（2）安装、使用洗衣机时，应 ；
（3）抢救触电者时，应 ．
19.3安全用电
1．AD
解析：如果电工再接触零线，就会形成火线—人体—零线的通路，有电流通过人体，就会发生触电事故，故A选项说法正确，符合题意；电工只接触火线，并没有接触零线或者大地构成通路，因此电工两端的电压为零，故B选项说法不正确，不符合题意；电工如果扶墙，就会形成火线—人体—大地的通路，有电流通过人体，就会发生触电事故，故C选项说法不正确，不符合题意；如果站在地上的人去触摸他，就会形成火线—人体—大地的通路，有电流通过人体，就会发生触电事故，故D选项说法正确，符合题意．
2．B
解析：人站在火线和大地之间，电压为220 V，会触电；人站在零线和大地之间，电压为0，不会触电；人站在绝缘凳上，两只手同时分别触摸火线和零线，两手间电压为220 V，会触电；人站在地上，两只手同时分别触摸火线和零线，两手间电压为220 V，一只手和脚的电压也为220 V，会触电．
3．C
解析：导线冒烟，说明电路中电流过大，应首先切断电源，即马上到门口把自己家的总开关断开．
4．B
解析：因为只有在外壳带电的情况下人接触外壳才会发生触电事故，一旦金属外壳接地，人会被短路，不会发生触电事故，所以触电的原因是开关乙接通使外壳带电，并且金属外壳没有接地线，即丙是断开的．
【拓展延伸】
（1）拔掉插头，不能带电操作 （2）使用三脚插头 （3）及时断开电源或者用干燥的绝缘体把人与带电体分开
解析：当维修电器时，应断电操作；具有金属外壳的电器用两脚插头时会造成外壳带电，三脚插头多了一个接地的触头，可使金属外壳不带电从而防止触电；当有人触电时，应及时断开电源或者用干燥的绝缘体把人与带电体分开．


















第十九章 生活用电
1．高压输电线路的铁塔顶端有一条（或两条）比下面输电线细的金属线（如图所示 ），它的作用是（　　）
A．加强铁塔的稳定性
B．传输零线的电流
C．防雷电起到避雷针的作用
D．作为备用线，供输电线断开时应急使用
2．小明家的电饭锅在使用时闻到橡胶的焦糊味，他立即关闭开关，拔下电源插头，用手摸其电源线发现很热，而其他用电器仍正常工作．请你用所学的物理知识帮小明分析一下，发生这一现象的原因是（　　）
A．电压太高 B．导线太细 C．导线太粗 D．导线太短
3．小刚家里连接热水器的插头与插座接触不良，在热水器使用一段时间后发现插头与插座过热．下列关于插头与插座过热的原因解释正确的是（　　）
A．由于接触不良，导致电路中电流过大，插头与插座过热
B．由于接触不良，电路中没有电流通过，插头与插座是被热水烫热的
C．由于接触不良，导致电路中总功率过大，插头与插座过热
D．由于接触不良，导致接触处电阻过大，插头与插座过热
【新闻再播】
广东农村电网改造工程有效解决山区“用电难”
2013-02-07 15:55:04　来源: 南方网
“山凤凰”跳起“涅磐舞”
　　南方网讯　在广东肇庆鼎湖区凤凰镇上水田村的山坡上，生长着一大片长势喜人的柑桔树．见到记者时，果园的承包者叶金称正用喷淋设备给果树灌溉施肥，他喜滋滋地告诉记者，自从2011年村里进行了电网改造，果园里终于用上了电，电动喷淋设备也有了用武之地，轻按开关，灌溉、喷药、施肥轻松“搞定” ．“以前人工喷淋、柴油机、汽油机都用过，从来没有像今天这样轻松！”
自2010年起，国家开始实施农村电网改造升级工程，计划通过3年左右时间，使没有改造过的农村电网基本改造到位，并解决新的农村电网供电能力不足的问题，使农村居民生活用电得到较好保障．
据悉，农网改造之后，除了电力网架更强大、电能质量进一步提升、用电更安全可靠外，还实现了城乡用电同网同价．电网改造前，凤凰镇内无自建小水电的农村用电价格普遍每度电在1.3～1.5元之间，偏远乡村甚至高达5元；电网改造后，实施同网同价，每度电降低至0.7元．
【拓展延伸】
随着科技的发展和农村人民生活水平的提高，旧的电网的承载能力已经不适应农村人们生活用电的需要，为此很多地方政府都开始了电网改造这项利民工程，改造后的农村电网大大改善了生活用电的供应．下列说法正确的是（　　）
A．电能表的“容量”增大后，则允许更多的电器同时使用
B．导线改成了更粗的铜线后，导线上的发热损失减少了
C．空气开关取代闸刀开关和熔断器，不仅使用方便，而且可靠性强
D．导线铺设在优质的塑料套管内，增加了用电的安全性


第十九章 生活用电
1．C
2．B
解析：电源线很热，说明产生的热量多，电饭锅与电源线是串联关系，电流相同，由公式Q=I2Rt可知，说明导线的电阻大，即电源线太细．
3．D
解析：在热水器使用一段时间后发现插头与插座过热，而其他位置没有此现象，根据电源线、插座、用电器的关系是串联，电流相同，再根据公式Q=I2Rt可知，导致这种现象出现的原因是由于接触不良，导致接触处电阻过大，插头与插座过热．
【拓展延伸】ABCD
解析：改造后的农村电网电线变粗，电阻变小，允许通过的电流变大，故A、B正确；空气开关取代闸刀开关和熔断器，不仅使用方便，而且可靠性强，故C正确；导线铺设在优质的塑料套管内，避免了与外界的接触，也减少了氧化，因此增加了用电的安全性．































第二十章 电与磁
20.1磁现象 磁场
1．两根外型完全相同的钢棒，当用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，由此可知（　　）
A．甲棒一定有磁性，乙棒一定没有磁性
B．甲棒一定没有磁性，乙棒一定有磁性
C．甲棒可能有磁性，乙棒一定有磁性
D．甲、乙棒一定都有磁性
2．把同样的三个条形磁铁按下图位置一个紧挨一个地连接起来，最后将出现的磁极个数是（　　）


A．两个 B．四个 C．六个 D．无法确定
3．如图所示，当弹簧测力计吊着一磁体沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的（　　）

A B C D
4．桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑．若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会 （选填“增加”、“不变”或“减少”）；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，则被吸附的铁屑会 （选填“增加”、“不变”或“减少”）．

【趣味链接】
对农民来讲，农作物的种子中混有一些杂草的种子是一件很头痛的事情，但是这两种种子在外表上是不同的：农作物的种子表面比较光滑，不易吸附小颗粒物，而杂草的种子表面有许多绒毛，能够吸附靠近它的小颗粒物，当然也容易粘在走过的动物身上，因此它可以广为传播．
【拓宽延伸】
现在，给你一些混有杂草种子的农作物种子，另外再给你一块磁铁和一些铁屑，请你替农民将其中的杂草种子从农作物种子中分离出来，说出你的办法和道理．




20.1磁现象 磁场
1．C
解析：用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，说明乙棒一定有磁性，因为磁铁的两端磁性最强，而甲棒可以有磁性，也可以没有磁性．
2．A
解析：从图中可以看出，三个条形磁铁是按照极性顺次连接的，这样就相当于一个完整的磁铁，因此只有两个磁极．
3．D
解析：从图中看出，吊着的磁体的下端是N极，开始时，N极相互排斥，所以弹簧测力计的示数很小，随着弹簧测力计向右移动，磁铁的磁性越来越弱，斥力越来越小，所以弹簧测力计的示数越来越大；当过中点后，N极与S极互相吸引，因此随着向右端的移动，引力越来越强，弹簧测力计的示数越来越大．
4．减少 减少
解析：若将A、B两个磁铁吸附有铁屑的两极靠在一起，则相当于一个磁铁，中间磁性最弱，所以吸附在连接处的铁屑会减少；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，此时软铁棒被磁化，相当于磁铁A、B与被磁化的软铁棒组成一个磁铁，所以被吸附的铁屑会减少．
【拓宽延伸】
把铁屑洒在混有杂草种子的农作物种子中，由于杂草种子表面有许多绒毛，能够吸附铁屑，所以我们可以用磁铁吸出其中吸附铁屑的杂草种子．
























20.2电生磁
1．如图所示，晴晴在矩形通电线圈内放一可以自由转动的小磁针，再通以如图所示方向的电流时，小磁针的指向是（　　）
A．N极指向不变 B．N极垂直纸面指向纸外
C．N极垂直纸面指向里 D．N极指向左边





2．如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块雷雨云，在放电的过程中，在两云层的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则下列说法正确的是（　　）
A．A、B带同种电荷 B．A带正电
C．B带正电 D．放电过程中，电荷量转化为内能、光能等
3．小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。关于该装置的分析错误的是（　　）
A．线圈周围的磁场与条形磁铁的磁场相似
B．线圈能够指示方向是因为存在地磁场
C．利用该装置可以判断磁铁的南北极
D．交换铜片和锌片的位置不会改变线圈的磁极
【新闻再播】
8岁男孩误食磁铁 滞留体内40小时致肠段坏死
8岁的“熊宝宝”（化名）是一位活泼好动的小男孩，前日因玩耍时不慎将两块磁铁吞进肚里，焦急的父母带着孩子辗转跑了数家医院，但都因情况特殊无法通过内窥镜为孩子进行异物取出．万般无奈下，孩子的奶奶抱着已经腹痛难忍的“熊宝宝”赶至市儿童医院就诊，而此时，距离“熊宝宝”误食磁铁已近40个小时．孩子入院后，普外科医生根据“熊宝宝”的病情和腹部X线检查结果，发现磁铁的位置已进入肠道，并已对肠道组织产生损伤．通过消化科紧急会诊，讨论建议马上进行急诊手术．
　　普外科主治医师立即为孩子进行了腹部外科手术．术中，主刀医生发现被孩子吞进肚里的两块磁铁已不在同一段肠管里，一块磁铁在大肠里，另一块磁铁则嵌在了小肠上，两块磁铁紧紧地吸在一起，将另一段小肠夹在中间，形成了类似三明治的结构．由于磁铁吸力极强，已造成“熊宝宝”腹部肠段三处坏死．经过一个多小时的急诊手术，“惹祸”的两块磁铁终于被顺利取出．
【拓宽延伸】
历史上，安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体（如图所示）．根据安培的这一假说，以下说法正确的是（　　）
A．这一假说能够说明磁可以生电
B．这一假说能够说明磁现象产生的本质
C．未被磁化的物体，其微粒内部不含有这样的环形电流
D．被磁化的物体，其微粒内部环形电流的方向是杂乱无章的
20.2电生磁
1．B
解析：小磁针的指向与磁场的方向相同，利用安培定则可判断出通电线圈内部的磁场方向是向外的，所以小磁针的N极垂直纸面指向纸外．
2．B
解析：通道正上方的小磁针N极转向纸里，S极转向纸外，说明此时小磁针处磁场的方向向里，根据安培定则可判断出电流由北流向南，故A带正电．
3．D
解析：此线圈指南针制作的原理是通电螺线管具有磁场，故A、B、C均正确；交换铜片和锌片的位置，相当于改变了电流的方向，所以线圈的磁极也随之改变，故D错误．
【拓宽延伸】
B






























20.3电磁铁 电磁继电器
1．2008年10月9日，瑞典皇家科学院诺贝尔奖委员会宣布，将2007年度诺贝尔物理奖授予法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔，以表彰他们发现巨磁电阻效应的贡献．如图所示是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后并使滑片P向右滑动的过程中，指示灯明显变暗，则下列说法正确的是（　　）




A．电磁铁右端为N极
B．滑片P向右滑动过程中电磁铁的磁性增强
C．巨磁电阻的阻值随磁场的减弱而明显增大
D．巨磁电阻的阻值随磁场的减弱而明显减小
2．如图所示是公共汽车上用电磁阀控制车门开、关的工作电路图．L1、L2是固定的电磁线圈，衔铁Tl、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭．开关S接通触点b时，线圈 （选填“L1”或“L2”）具有磁性，吸引衔铁使横杆向 （选填“左”或“右”）运动，带动传动装置关闭车门．





【新闻再播】
2013年最新交通法规
　　公安部10月8日公布了最新修订的《机动车驾驶证申领和使用规定》，新交通规则严格了对驾驶员的管理．最新交通法规扣分细则也更为严格，闯红灯交通违法记分将由3分提高到6分，不挂号牌或遮挡号牌的一次就将扣光12分．
　　最新交通法规中关于校车驾驶人管理的内容自发布之日起施行，其他规定将于2013年1月1日起正式施行．2013新交通规则提高了违法成本，记分项也由38项增加至52项．
【拓展延伸】
如图所示是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（　　）






A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用

20.3电磁铁 电磁继电器
1.C
解析：由安培定则可知，电磁铁的左端为N极，右端为S极，故A错误；当滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电路中的电流变小，电磁铁的磁性减弱，故B错误；电磁铁的磁性减弱时，右边电路中的指示灯明显变暗，说明右边电路的电流变小了，巨磁电阻的电阻变大了，即巨磁电阻的阻值随磁场的减弱而增大，故C正确，D是错误的．
2．L2 右
解析：由题图可知：S接通触点b时，线圈L2具有磁性，吸引衔铁使横杆向右运动，带动传动装置关闭车门．
【拓展延伸】
C
解析：分析题意可知，只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄，因此A和B两个选项的说法是错误的；分析可知，光控开关和压力开关只能串联，不能并联，所以D选项的说法也是错误的．






























20.4电动机
1．物理兴趣小组在装配直流电动机模型后参加班级的实践成果展示交流会，电动机经过检查，一切都按要求安装完毕后，排除接触不良、短路、及磁铁没有磁性、电源没有电压等各种原因后，接通电源仍不能转动．小佳同学用手去旋转线圈，刚一旋转，电动机就立即持续转动起来，则原来电动机不转动的原因可能是（　　）
A．电动机轴生锈而被卡住了 B．转轴没润滑油转不动
C．线圈所处的位置对它的转动有影响 D．线圈转动要靠外力
2．在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外．如图所示，甲图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是（ ）

3．电动车作为节能、环保的代步工具已经进入千家万户．电动自行车的“心脏”是电动机，它是利用通电线圈在 中受力转动的原理工作的，车把上的“调速转把”相当于我们学过的 （填一电学器材名称），拧动“调速转把”可以改变电动机中的 大小，从而改变电动机的转速．
4．阅读下面材料：
炎热的夏天，超负荷使用的转页扇常见的故障——扇页停转，往往是里面的电动机（俗称“马达”）烧了．让我们做一个简单的实验来研究其中的原因吧：如图所示，把一个玩具电动机、小灯泡和电池串联起来．接通电路一段时间后，当电动机转得最快时，灯泡也最暗；如果用手指捏住玩具电动机的转轴使其转动变慢最后完全停下来，灯泡的亮度将最亮，手摸电机外壳感觉特别烫手．
请你根据上述现象回答下列问题：
（1）在图示的电路中，如果用手指捏住玩具电动机的转轴使其转动变慢最后完全停下来，通过电动机的电流将 （选填“变大”、“变小”或“不变”）．
（2）你平时有留心观察到以下现象吗？转页扇（或落地扇）的电动机烧毁是有“前兆”的：当通电时发现扇页转动特别慢，一会儿，扇页干脆就不转了，这时电流流过电机，将电能大部分转化为 能，你应该马上 ，以免发生更大的危险．
【新闻再播】
2009年12月26日9时16分许，武汉、长沙、广州三地同时首发中国国产速度可达350 km/h的“和谐号”高速列车，至此，经过4年半的建设，这条世界上一次建成最长、运营时速最高的武广高速铁路正式投入运营，中国铁路进入高铁时代．
武广高铁是我国《中长期铁路网规划》中京广高速铁路的重要组成部分，2005年6月23日开工建设．武广高速铁路运营里程1069 km，跨越湖北、湖南、广东3省，成为连接长江流域和珠江流域的“黄金通道” ．
【拓宽延伸】
（1）电动机是利用什么物理原理制成的？
（2）简述电动机能量的转化过程．
（3）请你简要描述列车在机械制动过程中的能量转化过程．

20.4电动机
1．C
解析：经过检查，一切都按要求安装完毕后，排除接触不良、短路、及磁铁没有磁性、电源没有电压等各种原因后，因此选项A、B不正确；接通电源仍不能转动，用手去旋转线圈，刚一旋转，电动机就立即持续转动起来，则线圈处于平衡位置，所以选项C正确；电动机是根据通电线圈在磁场中受力转动的原理制成的，所以选项D不正确．
2．C
3．磁场 滑动变阻器 电流
解析：电动机是利用通电线圈在磁场力受力能够转动的原理来工作的；发电机是利用电磁感应现象的原理来工作的；“调速转把”相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．
4．（1）变大 （2）内 切断电源
解析：（1）根据题意可知，电动机转动的速度越慢，灯泡的亮度就越亮，电路中的电流就越大，进一步分析，当电动机停止转动时，电路中的电流就最大；（2）电流通过电动机时，电动机转动，此时的电能主要转化为机械能，只有一小部分转化为线圈的内能．当电动机停止转动时，此时的电能将大部分转化为线圈的内能．线圈的温度升高，线圈将会被烧毁，为了防止线圈被烧毁，要马上切断电源．
【拓宽延伸】
（1）电动机的原理是通电导线在磁场中受力的作用．
（2）将电能转化为机械能．
（3）将机械能转化为内能．
解析：（1）电动机是利用通电线圈在磁场里受力转动的原理制成的．电动机由转子（线圈）和定子（磁体）两部分组成，当给电动机通电时，通电线圈就会在磁体的磁场中受力而发生转动；（2）电动机，即通电能动，故该过程是将电能转化为机械能的过程；（3）列车在机械制动过程中，列车的质量不变，其速度减小，其动能减小，故其所具有的机械能减小，据摩擦生热知，该过程中减小的机械能转化成了内能．

















第二十章 电与磁
1．科研人员设计了一种“能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”能量采集原理相同的是（　　）
A．电动机 B．电磁铁 C．电扇 D．发电机






2．动车组是靠电力作为能源的列车，机车由大功率的电动机提供动力，动车组在到站前可以利用减速发电．减速发电原理是先停止供电，使车速从200 km/h减到90 km/h，这段时间内列车利用惯性前进，电动机线圈随车轮一起转动切割磁感线，产生感应电流，自动输入电网，这样既可以减少机械磨损又可以存储能量；在90 km/h以下才进行机械刹车。关于动车组下列说法中正确的是（　　）
A．列车正常运行时，电动机应用电磁感应的原理来工作
B．车速从200 km/h减到90 km/h过程中，减速发电应用了电磁感应原理
C．车速从200 km/h减到90 km/h过程中，电能转化为机械能
D．车速在90 km/h以下进行机械刹车至车停稳的过程中，内能转化为机械能
【新闻再播】
本报北京4月16日电（记者 王冬梅）今天,环境保护部新闻发言人陶德田公布了2012年“六·五”世界环境日主题:“绿色消费，你行动了吗？”旨在强调绿色消费的理念，唤起社会公众转变消费观念和行为，选择绿色产品，节约资源能源，保护生态环境．
陶德田说，中国主题旨在呼应世界主题绿色经济的同时，更加强调在生态环境恶化和能源危机日益突出的形势下，呼吁人人行动起来，采取有力措施，在全社会大力推广绿色消费．
陶德田表示，“六·五”世界环境日，环境保护部将按惯例举办一系列宣传纪念活动，包括召开专题新闻发布会、举办世界环境日纪念大会和绿色发展高层论坛等，制作播出环保特别节目等．各地也将围绕中国主题，结合本地实际，开展丰富多彩的宣传纪念活动．
【拓宽延伸】
6月5日是世界环境日，化学电池对生态与环境的影响日趋严重．如图所示是一种安装在自行车上的照明灯，它在某些发达国家被大量使用．这种灯不用化学电池，是通过车轮的转动来带动小型交流发电机发电使灯泡发光的．发电机的工作原理是图中哪一实验现象（　　）


A B C D
第二十章 电与磁

1．D
解析：电动机消耗电能，转化为机械能，不符合题意；电磁铁是利用电流的磁效应来工作的，消耗电能，不符合题意；电风扇转动，将电能转化为了机械能，不符合题意；发电机发电产生电能，属于机械能转化为电能，符合题意．
2．B
点拨：电动机由转子（线圈）和定子（磁体）两部分组成，当通电时，其内部的通电线圈在磁场中会受到力的作用而转动；若线圈在外力的作用下在磁场中做切割磁感线运动，此时就相当于发电机，即能产生电能．故列车停止供电后，车由于惯性继续保持运动状态，此时运动列车带动电动机中的线圈转动，从而产生电能．
【拓宽延伸】
A
解析：A图中是导体做切割磁感线运动，产生感应电流，与题图中发电机的原理相同；B图说明的是通电导线周围存在磁场；C图是验证电磁铁磁性强弱与线圈匝数的关系；D图是通电导体在磁场中受力而运动，是电动机的原理．





























第二十章 电与磁
1．在一根条形磁铁附近平行放置一根与磁铁形状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图甲所示．将XY两端对调以后，磁感线分布情况未发生改变，如图乙所示，则棒状物体XY可能是（　　）
A．软铁棒 B．铜棒
C．条形磁铁，其中X端为N极 D．条形磁铁，其中Y端为N极







2．如图所示，用水平恒力F拉着一块磁性物体在水平面上做匀速直线运动，当磁性物体到达电磁铁AB的正下方时，立即闭合开关S，则磁性物体经过电磁铁正下方时，对其运动状态的判断正确的是（　　）
A．仍保持匀速 B．立即加速 C．立即减速 D．立即停止
【新闻再播】
2013航天大戏：“神十”会“天宫”、“嫦娥”落月球
2012，“神舟九号”、“天宫一号”“天外之吻”带给我们的激动还未平抑，2013的航天大戏又即将上演．我国探月工程领导小组高级顾问、中国科学院院士欧阳自远在岁末年初接受采访时表示：“2013年是非常值得期待的一年．”
　　今年，“神舟十号”将再会“天宫”，“嫦娥三号”也将执行首次落月任务．我国航天探测站在了新的起点，轮番上演的航天大戏敬请期待！
“神舟十号”飞船计划于2013年6月上旬发射。自2011年9月发射升空以来，我国首个目标飞行器“天宫一号”已在太空运行了一年多．今年6月，“天宫一号”将再次“开门迎客”．根据初步计划，“神舟十号”将在太空飞行15天，与“天宫一号”目标飞行器进行无人和载人交会对接，航天员进入天宫实验舱进行科学实验，并开展科普讲课等天地互动项目．
2013年下半年，“嫦娥三号”将完成发射和落月任务，这将是中国第一个能够在地外天体上软着陆的飞行器，主要任务包括对月球土壤和月球环境的勘查、勘测，也包括要取得一些新的航天技术．
　　在“嫦娥一号、二号”顺利完成使命后，“嫦娥三号”的任务将不再是绕着月球转，而是要软着陆月球并在月面巡视勘察．能否成功落在月球表面，落月地点的选择至关重要．
【拓宽延伸】
如图所示是我国月球探测工程的形象标志．假设你是一名航天员，驾驶飞船登上月球，若你手边有一只灵敏电流表、一根直导体，导线若干，想探测月球表面附近是否有磁场，下列方案中合理的是（　　）
A．直接将灵敏电流计置于月球表面附近，若灵敏电流计的示数为零，则可判断月球表面无磁场
B．用导线把灵敏电流计、直导体连接起来，使直导体在月球表面附近沿某一方向运动时，若灵敏电流计的示数为零，则可判断月球表面附近无磁场
C．用导线把灵敏电流计、直导体连成闭合回路，使直导体在月球表面附近沿某一方向运动时，若灵敏电流计的示数为零，则可判断月球表面附近无磁场
D．用导线把灵敏电流计、直导体连成闭合回路，使直导体在月球表面附近沿各个方向运动时，若灵敏电流计的示数有时不为零，则可判断月球表面附近有磁场

第二十章 电与磁
1．A
解析：将XY两端对调以后，磁感线分布情况未发生改变，说明XY在对调后磁极未发生改变，这说明XY是被磁化的，且非常容易得到和失去磁性，因此棒状物体XY可能是软铁棒．
2．C
解析：利用右手定则可以判断出，当开关闭合后，电磁铁AB的下方是N极．磁性物体的上端是N极，当磁性物体到达电磁铁AB的正下方时，立即闭合开关S，N极互相排斥，磁性物体对地面的压力增大，摩擦力增大，水平恒力F不变，所以要立即减速．
【拓宽延伸】
D
解析：B、C两个选项中的实验都是沿某一方向，这样实验不具有普遍性，应使实验装置的直导体在月球表面附近沿各个方向运动，故D选项实验方法合理。

























第二十一章 信息的传递
第1、2节
1．电磁波中搭载的信号分模拟和数字两种，下列关于“模拟信号”和“数字信号”说法正确的是（ ）
A.“电报”信号属于模拟信号          B.数字信号比模拟信号抗干扰能力强
C.模拟信号比数字信号抗干扰能力强   D.电子计算机是以模拟信号来工作的
2．如图所示是一台便携式收音机的屏板，向左调指针（图中黑块）的过程中所接收到的电磁波（　　）

A．频率变大，波长不变 B．频率变小，波长变小
C．频率变大，波长变小 D．频率变小，波长变大
3．在1991年1月的海湾战争中，以美国为首的多国部队在战争中使用电子干扰取得了很好的效果，当今世界各军事强国都在积极研究电子干扰技术。所谓电子干扰，具体说就是（　　）
A．接收对方发射的电磁波
B．对敌方发射很强的电磁波，把敌方杀伤
C．对敌方发射频率很高的电磁波
D．对敌方发射与敌方电子设备工作频率相同的高强度的电磁波，用来干扰敌方电子设备
4．我国自主开发的“隐形飞机”歼20，主要改进了形状与材料方面的技术，能有效避开雷达的探测。下列关于歼20隐身原因的解释正确的是（ ）
A． 由于歼20飞行太快，电磁波追不上
B． 由于歼20是超音速飞机，声波追不上
C． 通过改用新材料，减弱对电磁波的吸收能力
D． 通过改变飞机形状，减少对雷达探测设备方向反射的电磁波
【新闻再播】
兰州2000余辆公交安装GPS定位系统
       据兰州晚报报道，5月30日上午，彭家坪青黛鸿儒园门前鞭炮齐鸣，25辆崭新的105路空调车正式上路运营，几位家住龚家湾的居民专程乘车前来现场观看．据了解，105路是兰州公交集团目前内部设施最先进，实现数字化、智能化程度最高的公交线路．随着兰州市对所有公交车的大幅度升级更新以及兰州公交集团GPS调度中心近期投放使用，兰州城市公交正式迈向数字化、智能化时代．
   今年兰州市总计购进公交新车279辆，其中50辆为空调车，用以更换105路和25路。其他普通车辆主要更新59路、130路、33路、20路、8路、26路、140路、135路、114路、118路、109路等多条线路即将到期报废的车辆。截至昨日，除105路公交车外，33路、130路、140路都已完成更新工作并上路运营．
  不仅如此，为实现兰州公交的数字化管理，兰州我市加快了公交车的智能化改造，特别是安装GPS定位智能调度系统将使公交车辆调度实现从以前的“摸黑调度”向“可视调度”转变．通过GPS调度系统，从语音报站到车辆运营调度，从车辆电子显示到完全实现了从以往的人工操作向智能化的转变．
       据兰州公交集团相关负责人介绍，今年兰州我市已完成在1000辆车况比较好的公交车上安装电子导乘牌和滚动屏的工作，同时，集GPS智能调度、安全运营、热线服务等为一体的GPS指挥调度中心也将在近期正式投入运营．
【拓展创新】
兰州市的许多公交车安装了GPS系统，通过GPS系统可显示汽车的行驶方向、车速、与后车的距离等信息．实现GPS系统与卫星信号传输的是（ ）
A. 红外线 B. 紫外线 C. 可见光 D. 微波

第1、2节
1．B
解析：“电报”信号属于数字信号，模拟信号比数字信号抗干扰能力差，电子计算机是以数字信号来工作的，故B正确．
2．D
解析：因电磁波在空气中其波速是保持不变的，等于光速．由c=λ/T=λf得，波长与频率成反比．由图象可知，向左调指针时，接收到的电磁波频率变小，所以波长变大．
3．D
解析：所谓电子干扰就是信号传递干扰，因为电子设备都是通过电磁波传递信息的，所以电子干扰就是对敌方发射与敌方电子设备工作频率相同的高强度的电磁波，用来干扰敌方电子设备．
4．D
点拨：飞机“隐身”就是对电磁波的一种吸收，所以有效避开雷达的探测的方法是吸收电磁波或减少对电磁波的反射．
【拓展创新】
D



























第3、4节
1．如图所示是小磊在学习了电磁波后总结的各类电流的波形示意图，由图可知频率最高的是 （ ）






A．音频电流 B．照明电流 C．视频电流 D．射频电流
2．海华同学在学习了无线电广播信号的发射和接收后，对如图所示的三水荷花世界电视录制和播放过程解释正确的是（　　）

A．摄像机是把电信号转化为光信号 B．话筒是把电能转化为声能
C．扬声器是把声信号转化为电信号 D．发射机发射电磁波把信号传给接收机
3．阅读下面短文，回答问题．
电磁污染
电磁污染已被认为是继大气污染、水污染、噪音污染后的第四大公害，它是指天然的和人为的各种电磁波干扰和有害的电磁辐射．在充分享受电磁波带来方便的同时，人们也逐渐感受到它的负面效应：当电磁辐射达到一定强度时，会导致控制系统和信息传输系统的失控，引发人头疼、失眠、记忆衰退等症状的产生．
民航部门规定：飞机在起降和飞行时，不允许乘客使用手机，你是怎样理解这项规
定的？




【新闻再播】
中新网西昌2月25日电 (张利文 孙自法) 北京时间2月25日凌晨0时12分，中国在西昌卫星发射中心用“长征三号丙”运载火箭将第十一颗北斗导航卫星成功送入太空预定转移轨道．这是一颗地球静止轨道卫星，也是中国2012年发射的首颗北斗导航系统组网卫星．
中国本次第十一颗北斗导航卫星的成功发射，标志着北斗卫星导航系统建设又迈出坚实一步．自2011年12月27日北斗卫星导航系统提供试运行服务以来，该系统的发展已转入建设和应用并举的新阶段，系统应用已逐步拓展到交通运输、气象、渔业、林业、电信、水利、测绘等行业以及大众用户，产生出显著的经济、社会效益．
【拓展创新】
2012年2月25日，第十一颗北斗导航卫星成功进入太空预定转移轨道，它标志着我国卫星导航工程又取得了重大进展．卫星导航在传递信息过程中主要依靠（　　）
A．光导纤维 B．超声波 C．次声波 D．电磁波

第3、4节
1．D
点拨：波长越短频率越高．
2．D
解析：摄像机把光信号转化为电信号，话筒把声能转化为电能，扬声器把电信号转化为声音号，发射机发射电磁波把信号传给接收机．
3．手机是靠电磁波来工作的，若乘客在机舱内使用手机，则手机辐射的电磁波就会对飞机上的导航、操纵系统产生严重干扰，飞机的导航设备就会出现偏差，使飞机的自动操纵系统的设备产生错误，从而导致空难事故的发生．
【拓展创新】
D
解析：卫星导航系统在传递信息过程中利用的是电磁波．































第二十二章 能源与可持续发展
第1、2节
1．碳是废气的一个重要指标，碳的耗用量被称为“碳足迹”，一般情况下，排放的二氧化碳越多，碳足迹就越大．碳足迹的计算包括一切用于电力、建设、运输等方面的能源以及我们所使用的消耗品．以下做法可以减小“碳足迹”的是（ ）
A.减少一次性筷子的使用 B.大量使用煤、石油等燃料
C.将生活垃圾进行焚烧处理 D.以私家车出行代替公共交通工具
2．我国南海海底蕴藏着大量的“可燃冰”，它是天然气和水在低温高压下形成的固态物质，因外形晶莹剔透，酷似冰块却能燃烧而得名，是一种燃烧值高、清洁无污染的新型能源．下列说法正确的是（　　）
A．可燃冰是可再生能源 B．可燃冰的能量来自亿年前的太阳能
C．可燃冰是核聚变反应生成的 D．可燃冰燃烧时核能转化为内能
3．“研究能源利用，实现可持续发展”已成为21世纪世界各国共同的任务．能源按不同的分类方式可进行不同分类，下列四组能源中，能归入如图所示阴影部分的一组是（ ）








A．煤炭、地热能、沼气 B．太阳能、风能、海洋能
C．水能、木柴、天然气 D．石油、海洋能、核能
【新闻再播】
2011年3月11日，日本当地时间14时46分，日本东北部海域发生里氏9.0级地震并引发海啸，造成重大人员伤亡和财产损失．地震震中位于宫城县以东太平洋海域，震源深度20 km，东京有强烈震感．地震引发的海啸影响到太平洋沿岸的大部分地区．4月1日，日本内阁会议决定将此次地震称为“东日本大地震”．　
受东日本大地震影响，福岛第一核电站损毁极为严重，1～4号机组发生核泄漏事故，大量放射性物质泄漏到外部，日本内阁官房长官枝野幸男宣布第一核电站的1～6号机组将全部永久废弃．联合国核监督机构、国际原子能机构(IAEA)干事长天野之弥表示日本福岛核电站的情势发展“非常严重”．法国法核安全局先前已将日本福岛核泄漏列为六级，2011年4月12日，日本原子能安全保安院根据国际核事件分级表将福岛核事故定为最高级7级．
【拓展创新】
（1）核电站是利用 能来发电的，目前核电站利用的核反应是 （选填“裂变”或“聚变”）．
（2）福岛核事故达到了七级，请你说出两点核辐射造成的危害：
① ；② ．



第1、2节
1．A
解析：大量使用煤、石油等燃料，将生活垃圾进行焚烧处理，以私家车出行代替公共交通工具都产生大量的碳，减少一次性筷子的使用可以减少木材的砍伐，也就可以减少“碳足迹”．
2．B
解析：“可燃冰”属于一次能源，还属于不可再生能源，故A错误；人们常说，太阳是人类的“能源之母”，地球上很多能量都来自于太阳能，B正确；可燃冰的学名为“天然气水合物”，是天然气在0℃和30个大气压的作用下结晶而成的“冰块”，故C错误；可燃冰的主要成分是天然气，燃烧时化学能转化为内能，故D错误．
3．B
解析：煤炭、石油、天然气属于不可再生能源，核能不是来自于太阳辐射的能量，木柴不属于新能源，只有太阳能、风能和海洋能符合题意．
【新闻再播】
（1）核 裂变 （2）①使人患癌的机率增大；②损害人体的器官；③影响儿童的生长、发育；④引起物种变异；⑤污染空气；⑥污染水；⑦污染土壤；⑧污染动植物、食物；⑨污染环境等等．




























第3、4节
1．现在夏天流行一种电扇帽，如图所示，在阳光的照射下，小电扇快速转动，能给炎热的夏季带来一丝凉意．该装置的能量转化情况是（　　）
A．机械能→太阳能→电能 B．太阳能→机械能→电能
C．电能→太阳能→机械能 D．太阳能→电能→机械能
2．“世界面临的每一个危险都能追究到科学，拯救世界的每一种手段也都将来自科学．”也许在不远的将来我们能变害为宝，比如可以建立发电站将海啸具有的 转化为 为人类服务．（以上两空均选填“核能”、“机械能”或“电能”）
3．阅读短文，回答问题：
如图所示，在长沙湘江风光带等街道耸立着一排排崭新的路灯，与众不同的是，它头顶小风扇，肩扛太阳能电池板，风扇在风中不停地转动，俨然一道亮丽的风景，我们把它称为“风光互补灯”．这是长沙市目前唯一不用消耗市电的绿色照明路灯，它不需要挖路面埋管铺设输电线路．无风有光时，它通过太阳能电池板发电；有风无光时，它通过风力发电机发电；二者皆备时同时发电，并可日夜蓄能．以一杆传统的路灯和该新颖路灯对比，“风光互补路灯”10年大约可以省电10768度，节约标准煤
4308 kg，减少排放碳粉尘2929 kg．问：
（1）小风扇的作用是什么？
（2）太阳能电池板工作时将 能转化成 能．
（3）这种风光互补路灯的优点有哪些？（答一点即可）


【新闻再播】
  9月25日，我国第一艘航空母舰已按计划完成建造和试验试航工作，在中国船舶重工集团公司大连造船厂正式交付海军．经中央军委批准，我国第一艘航空母舰被命名为“中国人民解放军海军辽宁舰”，舷号为“16”．“辽宁舰”交接入列后将继续开展相关科研试验和军事训练等工作．
我国海军舰艇中，驱逐舰、护卫舰以大中城市命名，核潜艇以“长征”加序号命名，猎潜艇以县命名，船坞登陆舰及坦克登陆舰以山命名，步兵登陆舰以河命名，补给舰以湖命名．此外还有远洋航海训练舰“郑和”、国防动员舰“世昌”以及海上应急医疗保障平台“和平方舟”舰．因此，航空母舰作为特大型水面舰艇，以省名来命名更显气势．
【拓展创新】
关于如图所示的核动力航空母舰和直升飞机，小明、小聪、小英和小亮各提出了一条与物理知识有关的说法，其中正确的是（　　）
A．航空母舰利用的核能是在核反应堆中重核裂变释放的能量
B．核能与煤、石油都属于不可再生能源
C．当甲板上的飞机升空执行任务后，航空母舰在大海中的吃水深度将增加
D．航空母舰上的雷达是利用电磁波来发现敌方的军事目标的


第3、4节
1．D
解析：电扇帽的太阳能电池板把太阳能转化为电能，小电动机再把电能转化为电扇的机械能．
2．机械能 电能
3．（1）利用风能发电．
（2）太阳（光） 电
（3）不破坏路面、节约资源、节能减排等．
【拓展延伸】
ABD
