新人教版九年级物理第十五章《电流和电路》单元测试题(含答案)

展开

这是一份新人教版九年级物理第十五章《电流和电路》单元测试题(含答案)，共7页。试卷主要包含了填空题，选择题，作图题，实验等内容，欢迎下载使用。

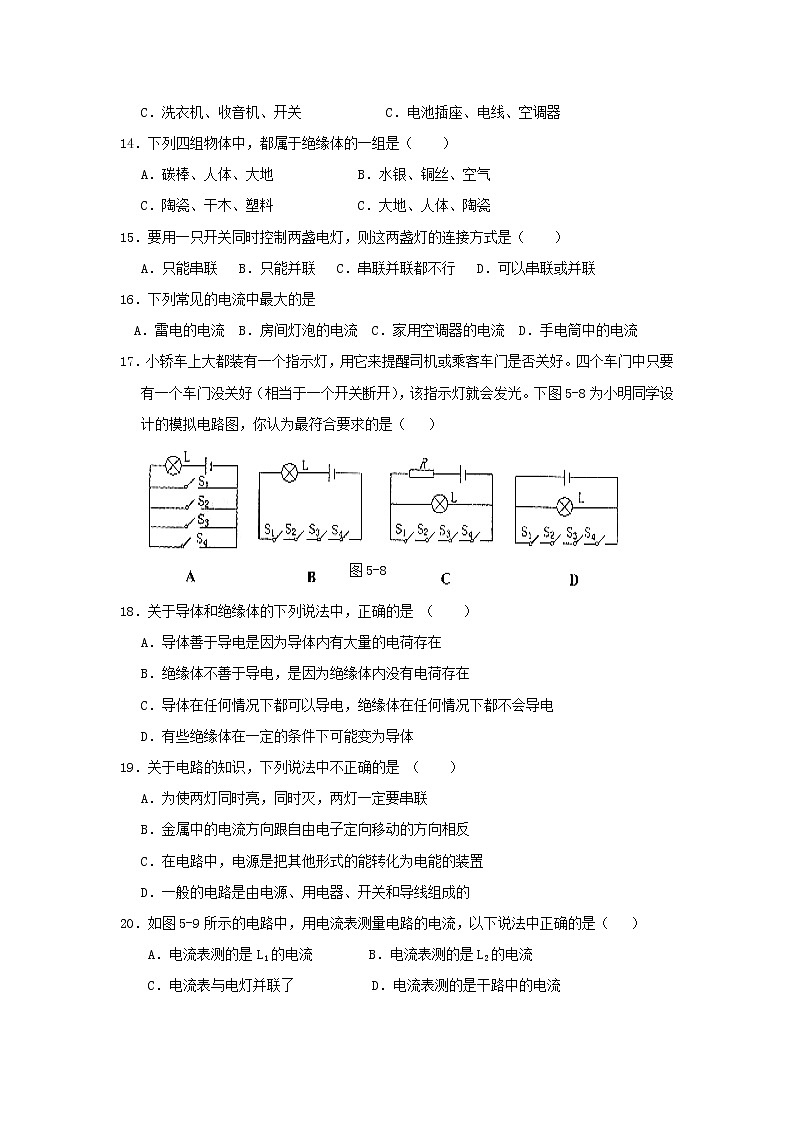

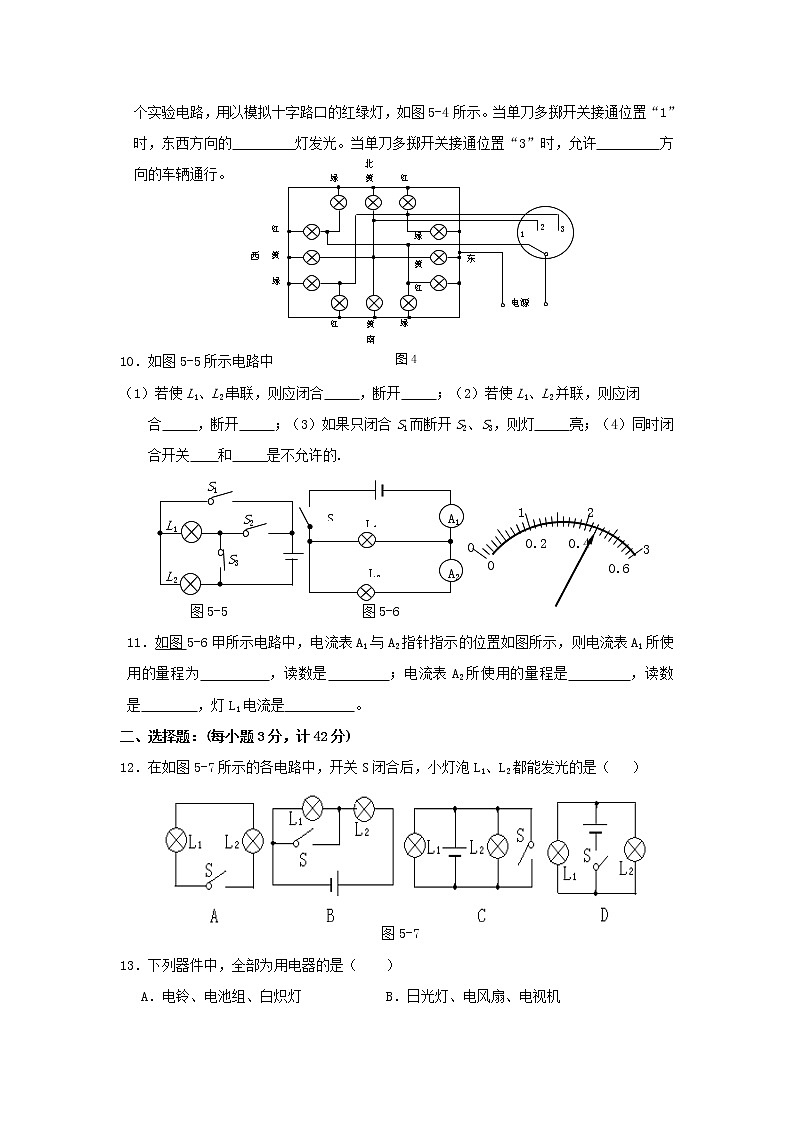

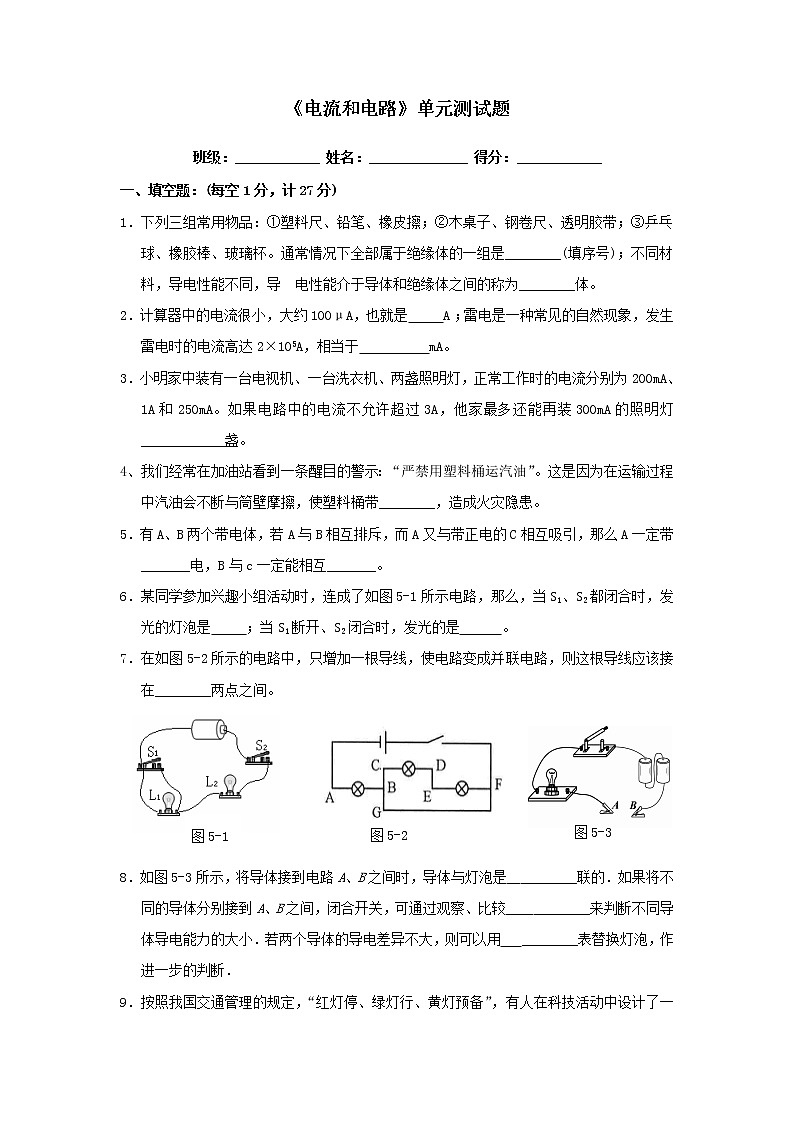

《电流和电路》单元测试题班级：____________ 姓名：______________ 得分：____________一、填空题：(每空1分，计27分)1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。2．计算器中的电流很小，大约100μA，也就是 A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是；当S1断开、S2闭合时，发光的是。7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。 8．如图5-3所示，将导体接到电路A、B之间时，导体与灯泡是 ________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 ________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用 ________表替换灯泡，作进一步的判断．9．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。当单刀多掷开关接通位置“1”时，东西方向的灯发光。当单刀多掷开关接通位置“3”时，允许方向的车辆通行。 10．如图5-5所示电路中（1）若使L1、L2串联，则应闭合，断开；（2）若使L1、L2并联，则应闭合，断开；（3）如果只闭合S1而断开S2、S3，则灯亮；（4）同时闭合开关和是不允许的. 11．如图5-6甲所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1所使用的量程为，读数是；电流表A2所使用的量程是，读数是，灯L1电流是。二、选择题：(每小题3分，计42分)12．在如图5-7所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）13．下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机C．洗衣机、收音机、开关 C．电池插座、电线、空调器14．下列四组物体中，都属于绝缘体的一组是（）A．碳棒、人体、大地 B．水银、铜丝、空气C．陶瓷、干木、塑料 C．大地、人体、陶瓷15．要用一只开关同时控制两盏电灯，则这两盏灯的连接方式是（）A．只能串联 B．只能并联 C．串联并联都不行 D．可以串联或并联16．下列常见的电流中最大的是A．雷电的电流 B．房间灯泡的电流 C．家用空调器的电流 D．手电筒中的电流17．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图5-8为小明同学设计的模拟电路图，你认为最符合要求的是（） 18．关于导体和绝缘体的下列说法中，正确的是（）A．导体善于导电是因为导体内有大量的电荷存在B．绝缘体不善于导电，是因为绝缘体内没有电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体19．关于电路的知识，下列说法中不正确的是（）A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的20．如图5-9所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）A．电流表测的是L1的电流 B．电流表测的是L2的电流C．电流表与电灯并联了 D．电流表测的是干路中的电流21．如图5-10所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（）A．I1 = I2 = I3 B．I1 > I2 = I3 C．I1 > I2 > I3 D．I1 > I3 > I2 22．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联 B．一定是并联C．串联、并联都可能 D．不可能是并联23. 如图5-11所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是A．e点断路 B．L1 断路 C．电流表短路 D．L2 断路 24．如图5-12所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（）A．I1变小，I2变大 B．I1不变，I2变大 C．I1变大，I2变小 D．I1不变，I2变小25．一个学生使用电流表时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”接线柱流入，从“0.6”接线柱流出，这样做的结果将是（）A．指针摆的角度变小了 B．指针不动C．指针摆的角度变大了，电流表可能被损坏 D．指针反向摆动三、作图题：(每题4分，计8分)26．为一仓库设计一个电路，取货人在前门按电键K1，电铃响，红灯亮，送货人在后门按电键K2，电铃响，绿灯亮，按你设计一个电路图。 27. 根据图5-13所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉) 四、实验、探究：(3＋6+8+6=23分)28. 如图甲那样连好电路，闭合开关，观察小灯泡的发光情况，发现小灯泡不发光。说明：_______________________,给玻璃珠加热，如图乙所示，当玻璃加热到红炽状态时发现小灯泡发光，说明：_____________________.,综合上面观察到的现象你能得到的结论是__________________。29．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到图5-14所示的位置，于是他立即断开开关.则：（1）测量时产生这种现象的原因是；（2）该同学为了完成实验,下一步应该采取的措施是。（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在右图中画出指针的位置。30．小明和小强在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源(有多个电压档位)、四个阻值不等的电灯以及若干条导线，进行了大胆地探究。如图5-15所示是他们的实验电路图。(1)他们的猜想是：________________________ (只写一种猜想)。[进行实验] （2)小明按照电路图正确地进行实验，得到了表1中的实验数据。小明在实验中，是靠只改变________而得到实验数据的：(3)小强也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。小强在实验中是靠只改变________而得到实验数据的。[分析论证](4)从表1、表2中的实验数据可以看出，并联电路电流的规律是：________________。31. 在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是（）A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是。（3）在并联电路中支路开关的作用是。人教版九年级物理(上册)第十五章《电流和电路》单元测试题参考答案一、填空题1. ③ 半导体 2. 1×10-4A 2×108 3.4 4. 电 5. 负吸引 6. L2 L1 L2 7. AD或AE 8 .串灯泡亮度电流 9．红东西 10. （1）S2、 S1 S3 （2） S1 S3 S2 （3）L2 （4）S2、S311. （0～3 A）　2.2A （ 0～0．6 A） 0.44 A二、选择题12．D　13． B　14．C 15．D　16．A　17．C　18．D　19．A　20．B　21．D22. A 23. B 24 .D 25. C. 三、作图题四、实验探究：28.玻璃珠不容易导电，是绝缘体红炽状态的玻璃珠是导体当条件改变时，绝缘体也可以变成导体。29.（1）量程选择过小（2）改用（0～3 A）的量程（3）略 30.（1）略(合理的都可以) （2）第一支路处不同规格的灯泡. （3）改变电源的电压（4）并联电路中干路的电流等于各支路电流之和 31. （1） C （2）.控制所有的用电器（3）.只控制该支路的用电器。
