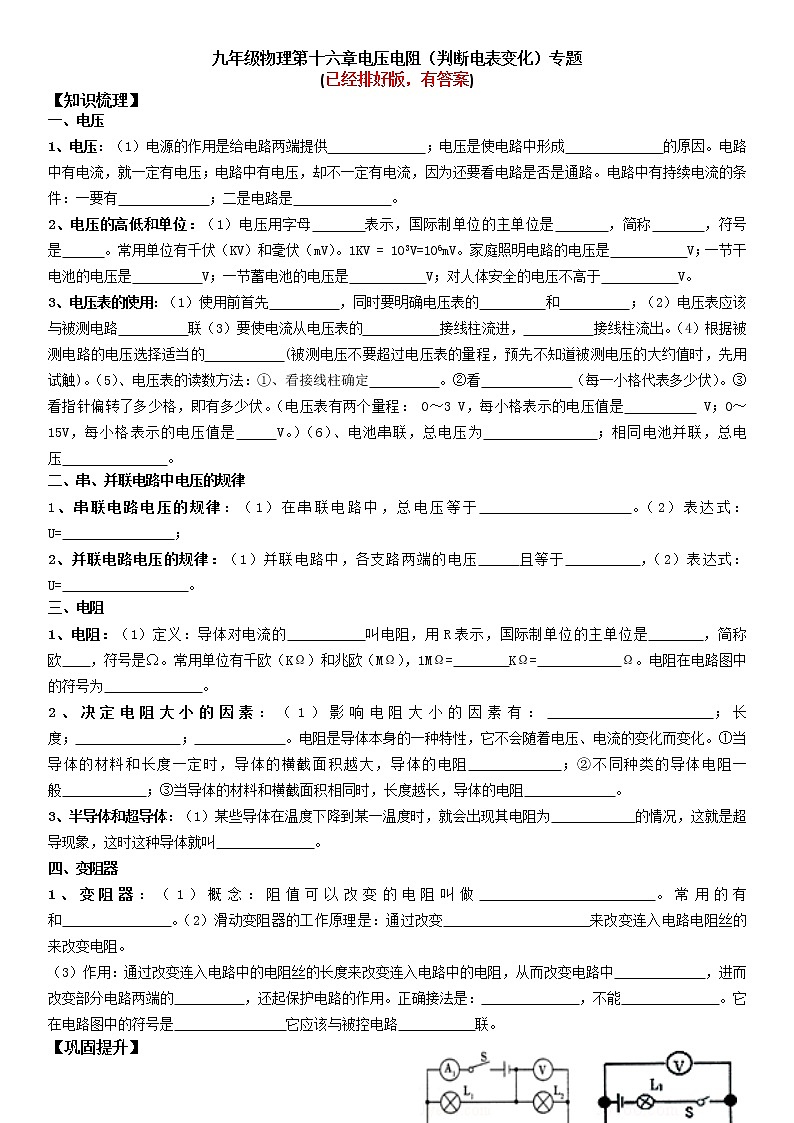

九年级物理第十六章电压电阻（判断电表变化）专题
(已经排好版，有答案)
【知识梳理】
一、电压
1、电压：（1）电源的作用是给电路两端提供 　　　　 ；电压是使电路中形成 　　 　 的原因。电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。电路中有持续电流的条件：一要有 　　　 ；二是电路是 　　　 。
2、电压的高低和单位：（1）电压用字母 表示，国际制单位的主单位是 ，简称 　　 ，符号是 　 。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是 　　　 V；一节干电池的电压是 　　 V；一节蓄电池的电压是 　　　 V；对人体安全的电压不高于 　　　 V。
3、电压表的使用：（1）使用前首先 　　 ，同时要明确电压表的 　　 和 　　 ；（2）电压表应该与被测电路 　　 联（3）要使电流从电压表的 　　　　 接线柱流进， 　　　 接线柱流出。（4）根据被测电路的电压选择适当的 　　 (被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用 试触)。（5）、电压表的读数方法：①、看接线柱确定 　 。②看 　　 （每一小格代表多少伏）。③看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0～3 V，每小格表示的电压值是 　　　 V；0～15V，每小格表示的电压值是 V。）（6）、电池串联，总电压为 ；相同电池并联，总电压 　 。
二、串、并联电路中电压的规律
1、串联电路电压的规律：（1）在串联电路中，总电压等于 。（2）表达式：U= ；
2、并联电路电压的规律：（1）并联电路中，各支路两端的电压 且等于 ，（2）表达式：U= 。
三、电阻
1、电阻：（1）定义：导体对电流的 叫电阻，用R表示，国际制单位的主单位是 ，简称欧 ，符号是Ω。常用单位有千欧（KΩ）和兆欧（MΩ），1MΩ= 　　 KΩ= 　　　 Ω。电阻在电路图中的符号为 。
2、决定电阻大小的因素：（1）影响电阻大小的因素有： 　 　 ；长度； 　 　 ； 　　 。电阻是导体本身的一种特性，它不会随着电压、电流的变化而变化。①当导体的材料和长度一定时，导体的横截面积越大，导体的电阻 　 ；②不同种类的导体电阻一般 　　 ；③当导体的材料和横截面积相同时，长度越长，导体的电阻 　　 。
3、半导体和超导体：（1）某些导体在温度下降到某一温度时，就会出现其电阻为 　　　 的情况，这就是超导现象，这时这种导体就叫 　　 。
四、变阻器
1、变阻器：（1）概念：阻值可以改变的电阻叫做 　　　　 。常用的有 　　　 和 　　　 。（2）滑动变阻器的工作原理是：通过改变 来改变连入电路电阻丝的 　 来改变电阻。
（3）作用：通过改变连入电路中的电阻丝的长度来改变连入电路中的电阻，从而改变电路中 　　　 ，进而改变部分电路两端的 ，还起保护电路的作用。正确接法是：　　　　　　　，不能　　　　　　　。它在电路图中的符号是 它应该与被控电路 　　　 联。
【巩固提升】

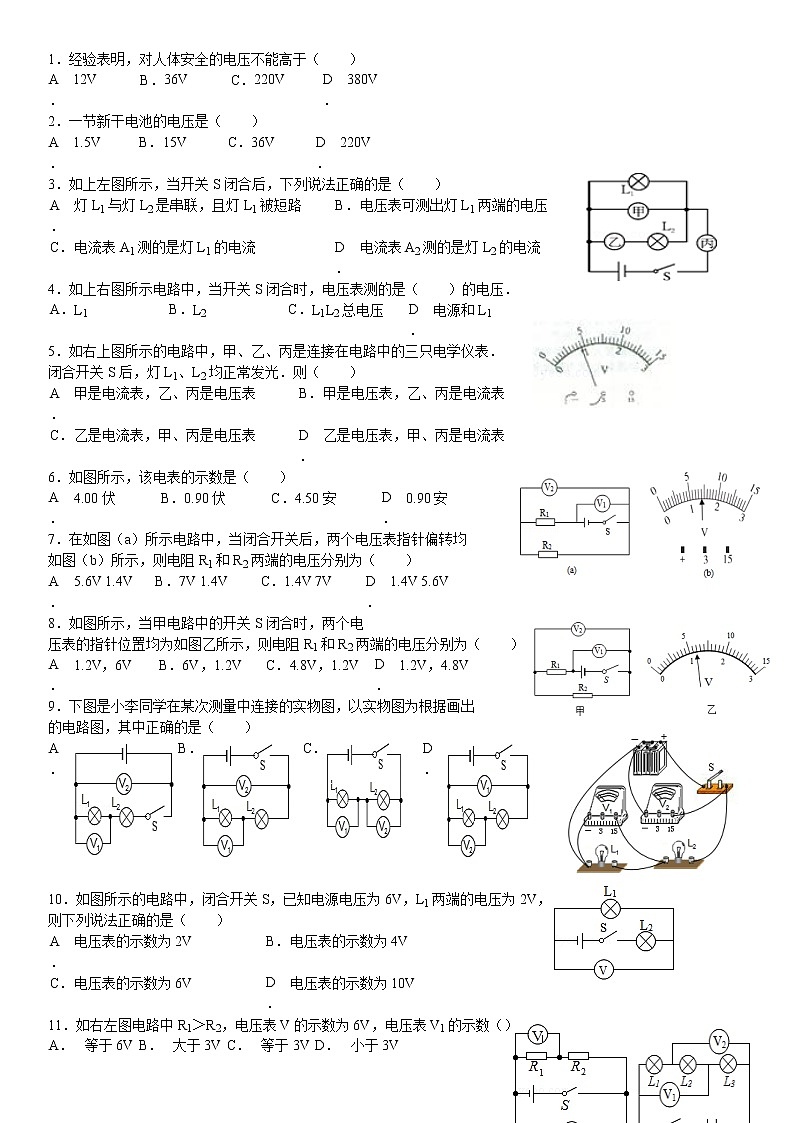

1．经验表明，对人体安全的电压不能高于（　　）
　
A．
12V
B．
36V
C．
220V
D．
380V
2．一节新干电池的电压是（　　）
　
A．
1.5V
B．
15V
C．
36V
D．
220V
3．如上左图所示，当开关S闭合后，下列说法正确的是（　　）
　
A．
灯L1与灯L2是串联，且灯L1被短路
B．
电压表可测出灯L1两端的电压
　
C．
电流表A1测的是灯L1的电流
D．
电流表A2测的是灯L2的电流
4．如上右图所示电路中，当开关S闭合时，电压表测的是（　　）的电压．
　
A．
L1
B．
L2　
C．
L1L2总电压
D．
电源和L1
5．如右上图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．
闭合开关S后，灯L1、L2均正常发光．则（　　）
　
A．
甲是电流表，乙、丙是电压表
B．
甲是电压表，乙、丙是电流表
　
C．
乙是电流表，甲、丙是电压表
D．
乙是电压表，甲、丙是电流表
6．如图所示，该电表的示数是（　　）
　
A．
4.00伏
B．
0.90伏
C．
4.50安
D．
0.90安
7．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均
如图（b）所示，则电阻R1和R2两端的电压分别为（　　）
　
A．
5.6V 1.4V
B．
7V 1.4V
C．
1.4V 7V
D．
1.4V 5.6V
8．如图所示，当甲电路中的开关S闭合时，两个电
压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（　　）
　
A．
1.2V，6V
B．
6V，1.2V
C．
4.8V，1.2V
D．
1.2V，4.8V
9．下图是小李同学在某次测量中连接的实物图，以实物图为根据画出
的电路图，其中正确的是（　　）
　
A．

B．

C．

D．

　
10．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，
则下列说法正确的是（　　）
　
A．
电压表的示数为2V
B．
电压表的示数为4V
　
C．
电压表的示数为6V
D．
电压表的示数为10V
11．如右左图电路中R1＞R2，电压表V的示数为6V，电压表V1的示数（）
　
A．
等于6V
B．
大于3V
C．
等于3V
D．
小于3V

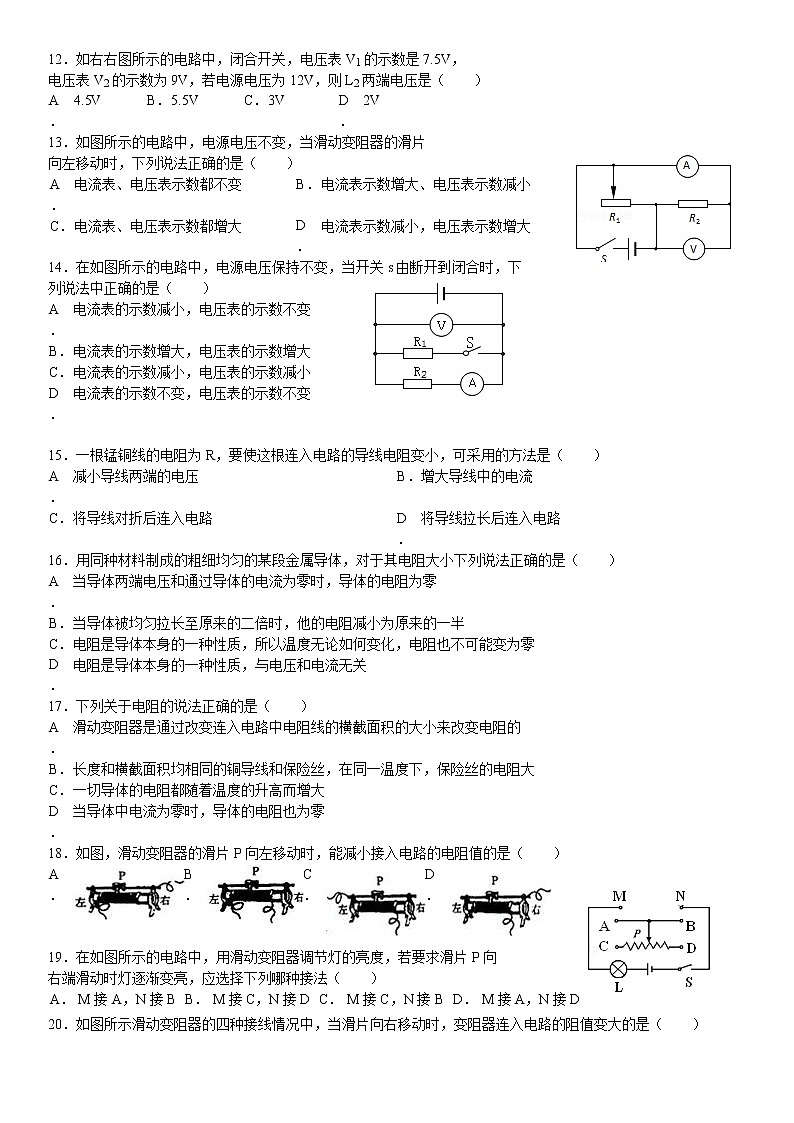

12．如右右图所示的电路中，闭合开关，电压表V1的示数是7.5V，
电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（　　）
　
A．
4.5V
B．
5.5V
C．
3V
D．
2V
13．如图所示的电路中，电源电压不变，当滑动变阻器的滑片
向左移动时，下列说法正确的是（　　）
　
A．
电流表、电压表示数都不变
B．
电流表示数增大、电压表示数减小
　
C．
电流表、电压表示数都增大
D．
电流表示数减小，电压表示数增大
14．在如图所示的电路中，电源电压保持不变，当开关s由断开到闭合时，下
列说法中正确的是（　　）
　
A．
电流表的示数减小，电压表的示数不变
　
B．
电流表的示数增大，电压表的示数增大
　
C．
电流表的示数减小，电压表的示数减小
　
D．
电流表的示数不变，电压表的示数不变

15．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（　　）
　
A．
减小导线两端的电压
B．
增大导线中的电流
　
C．
将导线对折后连入电路
D．
将导线拉长后连入电路
16．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（　　）
　
A．
当导体两端电压和通过导体的电流为零时，导体的电阻为零
　
B．
当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半
　
C．
电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零
　
D．
电阻是导体本身的一种性质，与电压和电流无关
17．下列关于电阻的说法正确的是（　　）
　
A．
滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的
　
B．
长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大
　
C．
一切导体的电阻都随着温度的升高而增大
　
D．
当导体中电流为零时，导体的电阻也为零
18．如图，滑动变阻器的滑片P向左移动时，能减小接入电路的电阻值的是（　　）
　
A．

B．

C．

D．

19．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向
右端滑动时灯逐渐变亮，应选择下列哪种接法（　　）
　
A．
M接A，N接B
B．
M接C，N接D
C．
M接C，N接B
D．
M接A，N接D
20．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是（　　）
　
A．

B．

C．

D．

　21．如右左图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（　　）
　
A．
电流表A示数与电流表A1示数的差值
　
B．
电压表V示数与电流表A示数的比值
　
C．
电压表V示数与电流表A示数的乘积
　
D．
电压表V示数与电流表A1示数的乘积
22．如右右图所示的电路，电源电
压保持不变，闭合开关S，将滑动变阻器的滑
片P向左移动过程中，下列说法正确的是（　　）
　
A．
电流表的示数变大
B．
电压表的示数变大
　
C．
电压表与电流表示数的比值不变
D．
电压表示数变大，电流表示数变小
23．如右左图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（　　）
　
A．
电压表示数变大，电流表示数变小，灯泡变暗
　
B．
电压表示数变小，电流表示数变大，灯泡变亮
　
C．
电压表示数变小，电流表示数变小，灯泡变暗
　
D．
电压表示数变大，电流表示数变大，灯泡变亮
24．将滑动变阻器按右右图所示的方法连接，以下说法正确的是（　　）
　
A．
实验开始前滑片放在最左端
B．
实验开始前滑片放在最右端
　
C．
滑片向左滑动时电阻减小
D．
以上说法都不对
25．如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的
滑片P向右移动的过程中，下列说法中正确的是（　　）
　
A．
电压表V1的示数增大，电压表V2的示数减小
　
B．
电阻R1和R2消耗的功率的变化量一定相等
　
C．
电压表V1减小的示数等于电压表V2增大的示数
　
D．
电压表V1减小的示数小于电压表V2增大的示数
26．如图所示，电源电压不变，开关闭合后，
在滑动变阻器滑片P向右滑动的过程中，电压表的读数（　　）
　
A．
变小
B．
变大
C．
先变小后变大
D．
先变大后变小
27．如图所示，电源电压保持不变时，
当滑动变阻器滑片P向右滑动过程中（　　）
　
A．
电压表V示数变小
B．
电流表A1示数变大
　
C．
电流表A2示数不变
D．
电流表A2示数变小
二．填空题
28．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为　_________　V，L1两端的电压为　_________　V．

　
29．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为　_________　V，L2两端的电压为　_________　V．

　
三．解答题
30．如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察　_________　，可以比较出合金线电阻的大小，这种研究方法叫　_________　（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体　_________　的关系．

　

参考答案与试题解析
　
一．选择题（共27小题）
1．（2011•宜宾）经验表明，对人体安全的电压不能高于（　　）
　
A．
12V
B．
36V
C．
220V
D．
380V

考点：
电压．菁优网版权所有
专题：
应用题；定量思想．
分析：
对人体的安全电压是不高于36V，我国照明电路的电压是220V，这些数据要记清．
解答：
解：对人体的安全电压是不高于36V．
故选B．
点评：
对于同一个人，电压越高，电流越大，电流经过人体造成的伤害就越大，我们一定要注意安全用电．
　
2．（2011•柳州）一节新干电池的电压是（　　）
　
A．
1.5V
B．
15V
C．
36V
D．
220V

考点：
电压．菁优网版权所有
分析：
本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V．
依据这些经验作答．
解答：
解：一节新干电池的电压是1.5V．
故选A．
点评：
对人体的安全电压是不高于36V，我国照明电路的电压是220V，这些数据要记清．
　
3．（2013•沈阳）如图所示，当开关S闭合后，下列说法正确的是（　　）

　
A．
灯L1与灯L2是串联，且灯L1被短路
B．
电压表可测出灯L1两端的电压
　
C．
电流表A1测的是灯L1的电流
D．
电流表A2测的是灯L2的电流

考点：
电压表的使用；电流表的使用．菁优网版权所有
专题：
压轴题；电流和电路；电压和电阻．
分析：
将开关S闭合后，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过电灯L2的电流，电压表测量并联电路两端电压．
解答：
解：开关S闭合后，灯L1与灯L2并联，电流表A1测量干路电流，电流表A2测量通过电灯L2的电流，电压表既测量灯L1两端的电压，又测量灯L2两端的电压，还测量电源电压．故AC错误，BD正确．
故选BD．
点评：
本题考查电路的识别、电流表、电压表的使用以及并联电路电压特点的掌握和运用．
　
4．（2013•衡阳）如图所示电路中，当开关S闭合时，电压表测的是（　　）的电压．

　
A．
L1
B．
L2　
C．
L1L2总电压
D．
电源和L1

考点：
电压表的使用．菁优网版权所有
专题：
图析法．
分析：
电压表与被测用电器并联，根据电压表所并联的电路进行分析．
解答：
解：从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．
故选B．
点评：
本题考查电压表的连接与使用，会分析电路图确定电压表并联的用电器是关键，简单判定方法：走电流，通过电压表的电流与通过谁的电流并着走，就是测量谁的电压．
　
5．（2013•济南）如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（　　）

　
A．
甲是电流表，乙、丙是电压表
B．
甲是电压表，乙、丙是电流表
　
C．
乙是电流表，甲、丙是电压表
D．
乙是电压表，甲、丙是电流表

考点：
电压表的使用；电流表的使用．菁优网版权所有
专题：
压轴题；基本仪器的使用专题．
分析：
要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．
解答：
解：A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；
B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；
C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；
D、如果乙是电压表，则灯L2断路，不能发光，故D错误；
故选B．
点评：
知道电压表与电流表在电路中的连接方式，分析清楚电路结构即可正确解题．
　
6．（2010•温州）如图所示，该电表的示数是（　　）

　
A．
4.00伏
B．
0.90伏
C．
4.50安
D．
0.90安

考点：
电压表的读数方法．菁优网版权所有
分析：
首先确定是电压表还是电流表，然后确定使用的量程，最后确定每一个大格和每一个小格代表的示数．
解答：
解：表盘上标有A表示电流表，表盘上标有V是电压表，电压表选择的0﹣3V，每一个大格代表1V，每一个小格代表0.1V，示数是0.9V．
故选B．
点评：
掌握电流表、电压表、温度计、刻度尺、弹簧测力计、电能表的读数．
　
7．（2006•济宁）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　　）

　
A．
5.6V 1.4V
B．
7V 1.4V
C．
1.4V 7V
D．
1.4V 5.6V

考点：
电压表的读数方法；串联电路的电压规律．菁优网版权所有
专题：
压轴题．
分析：
要解答本题需掌握：串联电路两端的总电压等于各部分电路两端的电压之和，以及电压表的读数方法．
解答：
解：由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压．即V1的示数应大于V2的示数；
V1应选的量程是0～15V，其分度值是0.5V，读数（即电源电压）为7V；
V2选的量程是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.4V；
所以，电阻R1两端的电压为：U1=U﹣U2=7V﹣1.4V=5.6V；
故选A．
点评：
本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，是一道基础题．
　
8．（2005•河池）如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（　　）

　
A．
1.2V，6V
B．
6V，1.2V
C．
4.8V，1.2V
D．
1.2V，4.8V

考点：
电压表的读数方法；串联电路的电压规律．菁优网版权所有
分析：
本题明确电压表的读数方法，串联电路的电压关系：U=U1+U2．
解答：
解：电压表V1测量的是电源电压，选的是0～15V的量程，分度值为0.5V，根据指针位置，电压表读数为6V；
电压表V2测量的是R2电压，选的是0～3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V；
根据串联电路的电压关系U1=U﹣U2=6V﹣1.2V=4.8V．
故选：C．
点评：
本题考查了电压表的读数方法，串联电路的电压关系．
　
9．（2005•四川）下图是小李同学在某次测量中连接的实物图，以实物图为根据画出的电路图，其中正确的是（　　）
　
A．

B．

C．

D．


考点：
电压表的连接．菁优网版权所有
专题：
压轴题．
分析：
（1）根据实物图画出电路图的方法：
①首先利用去表法判断用电器的连接方法，电流表的电阻很小，电压表的电阻很大，把电流表看成导线，把电压表看成开路．
②然后看开关控制用电器的情况，把开关接入合适的位置；
③最后把电压表和电流表接入电路．
（2）“方框”法判断电压表测谁的电压：电压表和用电器组成一个方框时，电压表测量该用电器两端的电压；电压表和电源组成一个方框时，电压表测量电源两端的电压；电压表和用电器、电源一起组成一个方框时，电压表测量该用电器和电源之外的用电器两端的电压．
解答：
解：（1）电压表电阻很大，相当于开路，去掉电压表，L1、L2是串联的，开关控制整个电路．依次连接电源、开关、L2、L1．
（2）电压表V1和L1组成方框，电压表V1测量L1两端的电压表；电压表V2和电源组成一个方框，电压表V2测量电源两端的电压．
A、电压表V1测量L1两端的电压表，电压表V2测量电源两端的电压，但是开关不能控制电压表．不符合题意．
B、电压表V1测量L1两端的电压表，电压表V2测量电源两端的电压，开关控制整个电路．符合题意．
C、电压表V1测量L1两端的电压表，电压表V2测量L2两端的电压．不符合题意．
D、电压表V1测量测量电源两端的电压表，电压表V2测量L1两端的电压．不符合题意．
故选B．
点评：
（1）掌握由实物图画电路图的方法，电路图画实物图的方法．
（2）掌握方框法判断电压表测量的电压．
　
10．（2014•桂林）如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（　　）

　
A．
电压表的示数为2V
B．
电压表的示数为4V
　
C．
电压表的示数为6V
D．
电压表的示数为10V

考点：
串联电路的电压规律．菁优网版权所有
专题：
电压和电阻．
分析：
由电路图可知，两灯泡串联，电压表测电源的电压；根据串联电路的电流特点和欧姆定律可知电压表的示数．
解答：
解：两灯泡串联，电压表测L1两端的电压，已知L1两端的电压为2V，则电压表的示数为2V．
故选A．
点评：
本题考查了串联电路的电压特点，关键是电压表所测电路原件的判断．
　
11．（2014•广州）如图电路中R1＞R2，电压表V的示数为6V，电压表V1的示数（　　）

　
A．
等于6V
B．
大于3V
C．
等于3V
D．
小于3V

考点：
串联电路的电压规律．菁优网版权所有
专题：
电路和欧姆定律．
分析：
已知R1＞R2，判断电压表所测谁的电压，再根据串联电路两端的电压等于各部分电压之和可作出选选择．
解答：
解：已知R1＞R2，电压表V的示数为6V，即电源电压为6V，电压表V1测R1两端的电压，
根据串联电路两端的电压等于各部分电压之和可知，电压表V1的示数大于3V，
故选B．
点评：
此题考查串联电路的电压规律，比较简单，属于基础知识．
　
12．（2014•自贡）如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（　　）

　
A．
4.5V
B．
5.5V
C．
3V
D．
2V

考点：
串联电路的电压规律．菁优网版权所有
专题：
电压和电阻．
分析：
由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点和灯L2两端的电压是灯L1两端电压的4倍求出电源的电压和各灯泡两端的电压．
解答：
解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，
∵串联电路中总电压等于各分电阻电压之和，
则U1+U2=7.5V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3=9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U=U1+U2+U3=12V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③．
解得U2=4.5V．
故选A．
点评：
本题主要考查了串联电路电压的特点，关键是电压表所测电路元件的辨别．
　
13．（2009•东营）如图所示的电路中，电源电压不变，当滑动变阻器的滑片向左移动时，下列说法正确的是（　　）

　
A．
电流表、电压表示数都不变
B．
电流表示数增大、电压表示数减小
　
C．
电流表、电压表示数都增大
D．
电流表示数减小，电压表示数增大

考点：
并联电路的电压规律；串联电路和并联电路的辨别；欧姆定律的应用．菁优网版权所有
专题：
压轴题．
分析：
滑动变阻器与定值电阻并联，电压表测量并联电路两端电压，电流表测量定值电阻中的电流；根据并联电路的电压规律和欧姆定律分析电流表示数和电压表示数变化情况．
解答：
解：开关闭合后，滑动变阻器与定值电阻并联，电流表测量定值电阻中的电流，电压表测量并联电路两端的电压，由于电源电压不变，定值电阻的阻值不变，根据欧姆定律可得，电流表的示数不变；又因为并联电路两端的电压等于电源电压，因此电压表的示数也不变．
故选A．
点评：
会识别串联电路和并联电路，会根据欧姆定律和并联电路的电压规律分析电流表示数和电压表示数的变化．
　
14．（2008•临沂）在如图所示的电路中，电源电压保持不变，当开关s由断开到闭合时，下列说法中正确的是（　　）

　
A．
电流表的示数减小，电压表的示数不变
　
B．
电流表的示数增大，电压表的示数增大
　
C．
电流表的示数减小，电压表的示数减小
　
D．
电流表的示数不变，电压表的示数不变

考点：
并联电路的电压规律；并联电路的电流规律．菁优网版权所有
专题：
压轴题．
分析：
开关S断开时，电压表测的是电源电压，电流表测得是通过R2的电流；
开关S闭合时，电压表测的是电源电压，R1与R2并联，电流表测的是通过R2的电流．
解答：
解：开关S由断开到闭合过程中，电压表始终测的是电源电压，所以电压表示数不变．
R2两端的电压不变，所以电流表的示数不变．
故选D
点评：
此题考查的是并联电路的电压规律，以及电流规律，属于简单的应用题．
　
15．（2013•重庆）一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（　　）
　
A．
减小导线两端的电压
B．
增大导线中的电流
　
C．
将导线对折后连入电路
D．
将导线拉长后连入电路

考点：
影响电阻大小的因素．菁优网版权所有
专题：
电压和电阻．
分析：
影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．
解答：
解：AB、导体的电阻是导体的阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；
C、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故C正确；
D、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故D错误；
故选C．
点评：
本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体阻碍电流的性质是本题的关键．
　
16．（2012•呼和浩特）用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（　　）
　
A．
当导体两端电压和通过导体的电流为零时，导体的电阻为零
　
B．
当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半
　
C．
电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零
　
D．
电阻是导体本身的一种性质，与电压和电流无关

考点：
影响电阻大小的因素．菁优网版权所有
专题：
错解分析题；控制变量法．
分析：
（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．
（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．
解答：
解：A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；
B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；
C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C错误；
D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．
故选D．
点评：
本题是考查影响电阻大小的因素，知道电阻是导体本身的属性，导体的电阻大小与导体的材料、长度、横截面积和温度等有关，与电流以及电压的大小无关．
　
17．（2011•佳木斯）下列关于电阻的说法正确的是（　　）
　
A．
滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的
　
B．
长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大
　
C．
一切导体的电阻都随着温度的升高而增大
　
D．
当导体中电流为零时，导体的电阻也为零

考点：
滑动变阻器的工作原理；影响电阻大小的因素．菁优网版权所有
分析：
（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；
（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大；
（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；
（4）电阻是导体本身的性质，不受外界电流、电压的影响．
解答：
解：A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；
B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻大，故B正确；
C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；
D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D错误．
故选B．
点评：
（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；
（2）记住影响电阻大小的四个因素．
　
18．（2010•阜新）如图，滑动变阻器的滑片P向左移动时，能减小接入电路的电阻值的是（　　）
　
A．

B．

C．

D．


考点：
滑动变阻器的工作原理；滑动变阻器的使用．菁优网版权所有
专题：
图析法．
分析：
要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．
滑动变阻器的正确接法是：“一上一下”．
解答：
解：A、滑动变阻器的接法是正确的，且电阻丝接的是左下，所以当滑片P向左移动时，连入电路中的电阻丝长度变短，所以电阻变小．A符合题中的要求；
B、滑动变阻器接的是电阻丝上的两个接线柱，这种接法不能变阻，此时电路中连入的是一个定值电阻﹣﹣滑阻最大值．B不符合题中的要求；
C、滑动变阻器的接法是正确的，但是电阻丝接的是右下，所以所以当滑片P向左移动时，连入电路中的电阻丝长度变长，所以电阻变大．C不符合题中的要求；
D、同C．
故选 A．
点评：
本题主要考查学生对：滑动变阻器的原理的了解和滑动变阻器的使用方法，是一道基础题．
　
19．（2014•淄博）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（　　）

　
A．
M接A，N接B
B．
M接C，N接D
C．
M接C，N接B
D．
M接A，N接D

考点：
滑动变阻器的使用．菁优网版权所有
专题：
电压和电阻．
分析：
（1）灯泡亮度变亮，功率变大，根据P=I2R，电路中电流变大．电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短．
（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．
解答：
解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P=I2R，电路中电流变大．电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短．M应该接A或B，N接D．
故选D．
点评：
（1）掌握根据实际功率判断灯泡的亮度．
（2）知道电压和电阻，根据欧姆定律判断电流大小．
（3）掌握滑动变阻器的原理、作用、接线柱的接法．
　
20．（2013•三明）如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是（　　）
　
A．

B．

C．

D．


考点：
滑动变阻器的使用．菁优网版权所有
专题：
基本仪器的使用专题．
分析：
滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．
解答：
解：A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故A错误；
B、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B错误；
C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C正确；
D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D错误；
故选C．
点评：
滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．
本题明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．
　
21．（2012•上海）如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（　　）

　
A．
电流表A示数与电流表A1示数的差值
　
B．
电压表V示数与电流表A示数的比值
　
C．
电压表V示数与电流表A示数的乘积
　
D．
电压表V示数与电流表A1示数的乘积

考点：
滑动变阻器的使用；并联电路的电压规律；电路的动态分析．菁优网版权所有
专题：
动态预测题；图析法．
分析：
①首先分析电路图，闭合电键S，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压；
②当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律可知该支路电流的变化；
③电阻R1两端的电压和电阻都不变，根据欧姆定律可知电流的变化，即电流表A1示数的变化；
④根据并联电路的电流特点，可知电流表A示数的变化，从而可以对四个选项逐一进行分析判断．
解答：
解：①从图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压，
∵电源的电压保持不变，
∴电压表的示数不变；
②当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律I=可知，滑动变阻器所在支路中的电流变小；
③电阻R1两端的电压和电阻都不变，根据欧姆定律I=可知，通过电阻R1的电流不变，即电流表A1的示数不变；
④根据并联电路中干路电流等于各支路电流之和可知，电流表A的示数变小．
A、电流表A示数与电流表A1示数的差值即为通过滑动变阻器的电流，而滑动变阻器所在支路中的电流变小，所以A不符合题意．
B、∵电压表的示数不变，电流表A的示数变小，
∴电压表V示数与电流表A示数的比值变大，所以B不符合题意．
C、∵电压表的示数不变，电流表A的示数变小，
∴电压表V示数与电流表A示数的乘积变小，所以C不符合题意．
D、∵电压表的示数不变，电流表A1的示数不变，
∴电压表V示数与电流表A1示数的乘积不变，所以D符合题意．
故选D．
点评：
本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键．
　
22．（2012•泰安）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（　　）

　
A．
电流表的示数变大
B．
电压表的示数变大
　
C．
电压表与电流表示数的比值不变
D．
电压表示数变大，电流表示数变小

考点：
滑动变阻器的使用；串联电路的电流规律；欧姆定律的应用；电阻的串联．菁优网版权所有
专题：
应用题；压轴题；动态预测题．
分析：
①首先分析电路图：定值电阻R与滑动变阻器串联，电流表测量的是整个电路中的电流，电压表并联在定值电阻两端，测量的是定值电阻两端的电压；
②当滑动变阻器的滑片P向左移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律I=确定电流表示数的变化情况；
③定值电阻R的阻值不变，可利用公式U=IR判断出定值电阻R两端电压的变化情况，即电压表示数的变化情况；
④首先要明确电压表与电流表示数的比值的含义，从而可以判断出电压表与电流表示数比值的变化．
解答：
解：定值电阻R与滑动变阻器串联，电流表串联在电路中，电压表并联在定值电阻两端；
①滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的阻值变大，即总电阻变大，由欧姆定律I=可知，电路中的电流变小，即电流表的示数变小；
②定值电阻的阻值不变，而电路中的电流变小，由公式U=IR可知，定值电阻两端的电压变小，即电压表的示数变小；
③电流表测量的是整个电路中的电流，电压表测量的是定值电阻两端的电压，所以电压表与电流表示数的比值为定值电阻的阻值，而定值电阻的阻值不变，所以电压表与电流表示数的比值不变．
故A、B、D不符合题意；C符合题意．
故选C．
点评：
本题考查欧姆定律公式及其变形的灵活运用，难点是判断滑动变阻器滑片移动过程中电路电阻的变化，要知道串联电路电流和电阻的规律．
　
23．（2011•安徽）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（　　）

　
A．
电压表示数变大，电流表示数变小，灯泡变暗
　
B．
电压表示数变小，电流表示数变大，灯泡变亮
　
C．
电压表示数变小，电流表示数变小，灯泡变暗
　
D．
电压表示数变大，电流表示数变大，灯泡变亮

考点：
滑动变阻器的使用；欧姆定律；电功率的计算；实际功率．菁优网版权所有
专题：
压轴题．
分析：
滑动变阻器是靠改变连入电路中电阻丝的长度来改变电阻的，它在电路中的作用就是通过改变电阻从而改变电路中的电流和部分电路两端的电压．这道题我们先分析变阻器电阻变化情况，然后得出总电阻变化情况．由于电压一定，根据欧姆定律就可以得出电流变化情况．最后围绕定值电阻分析，因为它的阻值一定，所以通过它的电流跟它两端的电压成正比，知道了它的电压变化情况，就可以知道变阻器两端的电压变化情况了．
解答：
解：由图可知，变阻器与灯泡是串联，电压表测滑动变阻器两端电压，电流表测总电流．
当滑片向右滑动时，滑动变阻器的电阻变小，则电路的总电阻变小；
又知：电路总电压等于电源电压保持不变；
∴根据欧姆定律I=可知，电路中电流变大，即电流表的示数变大；
又∵灯泡的阻值不变；
∴根据U灯=IR灯可知灯泡两端电压变大；
又∵P灯=I2R灯，且电阻不变，电流变大；
∴灯泡的实际功率变大；
∴灯泡变亮；
又∵U滑=U﹣U灯；
∴则可判断U滑变小．
故选B．
点评：
解决这类题目的大体思路是：先分析电阻变化情况，再分析电流变化情况，最后分析电压变化情况；在分析的过程中要合理的选用公式．
　
24．（2011•德阳）将滑动变阻器按图所示的方法连接，以下说法正确的是（　　）

　
A．
实验开始前滑片放在最左端
B．
实验开始前滑片放在最右端
　
C．
滑片向左滑动时电阻减小
D．
以上说法都不对

考点：
滑动变阻器的使用．菁优网版权所有
专题：
应用题；压轴题；基本仪器的使用专题．
分析：
对于滑动变阻器，在使用时，即在闭合开关前应将滑片打到最大阻值处，故据此分析即可判断；
解答：
解：据图能看出，此时变阻器的滑片的右边的电阻丝接入电路，故当滑片在最左端时，电阻丝最长，故有效阻值最大，故实验开始前滑片放在最左端，且滑片向右移动时，电阻逐渐变小；
故选A．
点评：
知道变阻器的正确使用是解决该题的关键．
　
25．（2011•内江）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（　　）

　
A．
电压表V1的示数增大，电压表V2的示数减小
　
B．
电阻R1和R2消耗的功率的变化量一定相等
　
C．
电压表V1减小的示数等于电压表V2增大的示数
　
D．
电压表V1减小的示数小于电压表V2增大的示数

考点：
滑动变阻器的使用；串联电路的电压规律；欧姆定律的应用；电路的动态分析；电功率的计算．菁优网版权所有
专题：
压轴题；动态预测题．
分析：
（1）定值电阻R1和R2和滑动变阻器串联在电路中，串联电路的电阻起分担电压的作用，电阻越大，分担的电压越大．滑片右移时，滑动变阻器连入电路的电阻增大，分担的电压增大．
（2）滑动变阻器右移，滑动变阻器连入电路的电阻增大，电流减小，根据U=IR，电流变小，定值电阻的阻值不变，电压都减小．
（3）滑动变阻器右移，滑动变阻器连入电路的电阻增大，电流减小，根据P=I2R，定值电阻的阻值不变，电流减小，功率减小．电流减小量相同，电阻不同，功率减小量不同．
解答：
解：（1）滑动变阻器右移，滑动变阻器连入电路的电阻增大，分担的电压增大，电压表V2的示数增大．
（2）滑动变阻器右移，滑动变阻器连入电路的电阻增大，电流减小，根据U=IR，电流变小，定值电阻的阻值不变，电压都减小．所以电压表V1的示数减小．
（3）定值电阻R1和R2和滑动变阻器串联在电路中，滑动变阻器的电压增大，定值电阻R1和R2电压减小，增大的电压等于R1和R2电压减小的和．所以电压表V1减小的示数小于电压表V2增大的示数．
（4）R1和R2电流减小量相同，电阻不同，根据P=I2R，功率减小量不同．
故选D．
点评：
本题属于动态电路，移动滑动变阻器的滑片，根据总电压不变，电阻的变化判断电路中的电流变化；根据U=IR，判断定值电阻的电压变化；根据P=UI或P=I2R判断功率变化．
　
26．（2010•徐州）如图所示，电源电压不变，开关闭合后，在滑动变阻器滑片P向右滑动的过程中，电压表的读数（　　）

　
A．
变小
B．
变大
C．
先变小后变大
D．
先变大后变小

考点：
滑动变阻器的使用；串联电路的电压规律．菁优网版权所有
专题：
动态预测题．
分析：
根据串联电路中电阻起分担电压的作用，滑片右移，电阻越大，分担的电压越大，又因为串联电路的总电压等于各串联电阻两端的电压之和，所以可以判断灯泡两端的电压变化，能判断电压表的变化．
解答：
解：灯泡和滑动变阻器是串联的，滑片右移，滑动变阻器连入电路的电阻变大，滑动变阻器两端的电压变大，根据串联电路的总电压等于各串联导体两端的电压之和，所以灯泡两端的电压减小，电压表的示数减小．
故选A．
点评：
通过滑动变阻器的滑片移动来改变连入电路的电阻，来改变电压，来改变电压表的示数．
　
27．（2009•南昌）如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（　　）

　
A．
电压表V示数变小
B．
电流表A1示数变大
　
C．
电流表A2示数不变
D．
电流表A2示数变小

考点：
滑动变阻器的使用；欧姆定律的应用．菁优网版权所有
专题：
压轴题；图析法．
分析：
（1）去表的方法判断电路连接：电流表的电阻很小，在电路中相当于导线；电压表的电阻很大，在电路中相当于开路．
（2）根据去表法判断电阻是并联的，利用画线的方法，判断电流表测量谁的电流．
（3）采用“方框法”判断电压表测量谁的电压：电压表如果只跟电源组成方框，电压表测量电源电压；如果电压表和用电器组成方框，电压表测量用电器的电压．
（4）并联电路干路电流等于各支路电流之和．
（5）根据欧姆定律判断电流的变化．
解答：
解：（1）电流表相当于导线，电压表相当于开路，两个电阻的并联的．如图1．
（2）如图3．电压表和电阻R1组成方框，电压表测量R1的电压，整个电路是并联的两个电阻的电压都等于电源电压，所以电压表示数不变．
（3）如图2．红线代表R1的电流路径，绿线代表R2的电流路径．电流表A1测量干路电流，电流表A2测量R1的电流．R1两端的电压不变，电阻不变，电流I1不变，所以电流表A2示数不变．滑片右移，R2电阻增大，电压不变，根据欧姆定律电流I2变小，电流表A1测量干路电流，I=I1+I2，示数变小．
故选C．

点评：
（1）掌握串联电路和并联电路电流、电压、电阻的特点．
（2）能利用去表法判断电阻的串联和并联．
（3）利用画线法判断电流表测量谁的电流，方框法判断电压表测量谁的电压．
（4）根据欧姆定律判断电流的变化．
　
二．填空题（共2小题）
28．（2013•威海）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为　2　V，L1两端的电压为　8　V．


考点：
电压表的读数方法；串联电路的电压规律．菁优网版权所有
专题：
电压和电阻．
分析：
由图可知，电路是由两个电灯串联而成，两个电压表分别测的是总电压和L2两端的电压，这两个电压值是不会相等的，指针一样，说明选择的量程不同，然后根据串联电路电压的特点读出电压表的示数，然后计算出L1和L2两端的电压．
解答：
解：从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为2V；
灯L1两端电压为10V﹣2V=8V．
故答案为：2；8．
点评：
本题考查了串联电路的电压特点，关键是电表所测电路元件的辨别以及电表量程的判断和读数．
　
29．（2012•桂林）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为　1.5　V，L2两端的电压为　4.5　V．


考点：
电压表的读数方法；串联电路的电压规律．菁优网版权所有
专题：
应用题．
分析：
明确电压表所测的电压是哪部分电路两端的电压，再根据串联电路的电压规律，可解答．
解答：
解：（1）由电路图可知：电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；而题目中的电源电压为6V，故L1的电压不会大于6V，故电压表示数应为1.5V，即U1=1.5V；
（2）根据串联电路的电压规律：U=U1+U2；电源电压U=6V；则灯泡L2两端的电压为：U2=U﹣U1=6V﹣1.5V=4.5V；
故答案为：（1）1.5；（2）4.5．
点评：
明确电压表的作用及串联电路的电压规律是解答此题的关键．
　
三．解答题（共1小题）
30．（2013•兰州）如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察　电流表的示数　，可以比较出合金线电阻的大小，这种研究方法叫　转换法　（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体　横截面积　的关系．


考点：
影响电阻大小的因素；物理学方法．菁优网版权所有
专题：
电压和电阻．
分析：
（1）实验中采用转换法，通过观察电流表的示数来比较电阻的大小；
（2）导体的电阻和导体的长度、材料、横截面积有关，才用控制变量法来做实验．
解答：
解：（1）实验中通过观察电流表的示数来比较电阻的大小，这是采用的转换法；
（2）实验中导体的材料和长度均相同，横截面积不同，电阻值不同，所以该实验研究的是电阻大小与导体横截面积的关系．
故答案为：电流表的示数；转换法；横截面积．
点评：
此题主要考查的是学生对电阻大小影响因素的理解和掌握，注意控制变量法和转换法的运用．
