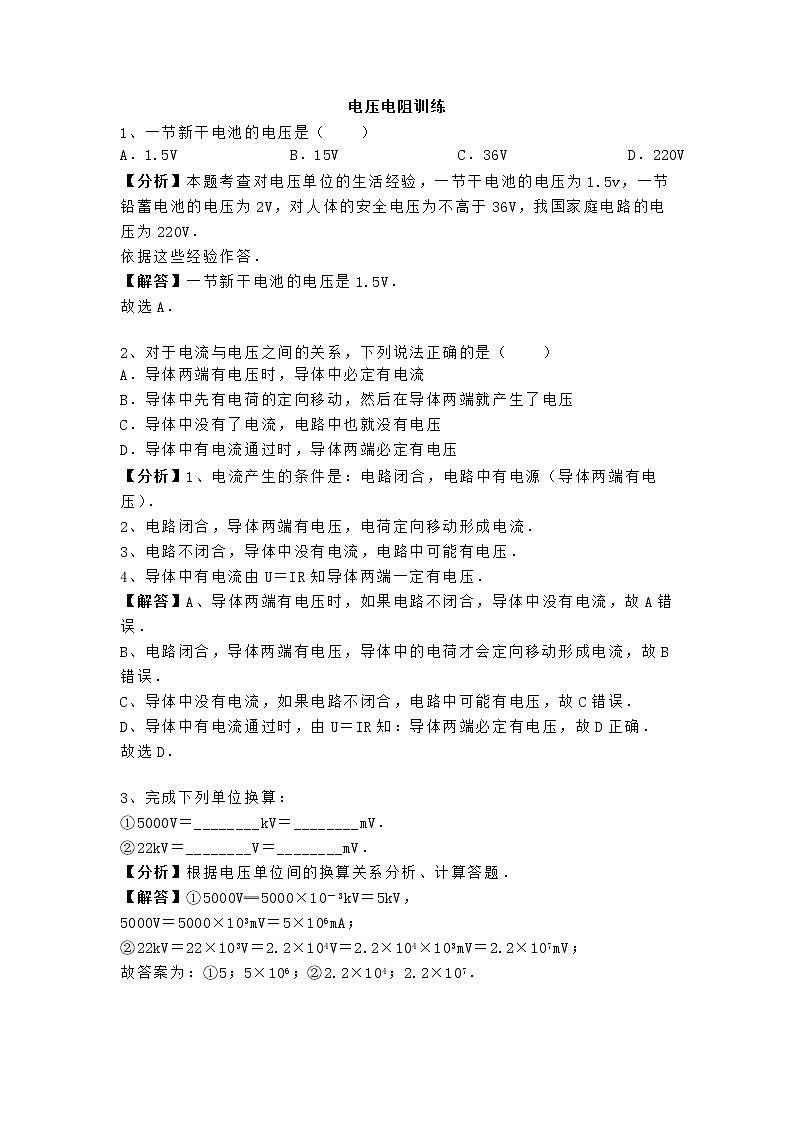

电压电阻训练
1、一节新干电池的电压是（　　）
A．1.5V
B．15V
C．36V
D．220V
【分析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V．
依据这些经验作答．
【解答】一节新干电池的电压是1.5V．
故选A．

2、对于电流与电压之间的关系，下列说法正确的是（　　）
A．导体两端有电压时，导体中必定有电流
B．导体中先有电荷的定向移动，然后在导体两端就产生了电压
C．导体中没有了电流，电路中也就没有电压
D．导体中有电流通过时，导体两端必定有电压
【分析】1、电流产生的条件是：电路闭合，电路中有电源（导体两端有电压）．
2、电路闭合，导体两端有电压，电荷定向移动形成电流．
3、电路不闭合，导体中没有电流，电路中可能有电压．
4、导体中有电流由U＝IR知导体两端一定有电压．
【解答】A、导体两端有电压时，如果电路不闭合，导体中没有电流，故A错误．
B、电路闭合，导体两端有电压，导体中的电荷才会定向移动形成电流，故B错误．
C、导体中没有电流，如果电路不闭合，电路中可能有电压，故C错误．
D、导体中有电流通过时，由U＝IR知：导体两端必定有电压，故D正确．
故选D．

3、完成下列单位换算：
①5000V＝________kV＝________mV．
②22kV＝________V＝________mV．
【分析】根据电压单位间的换算关系分析、计算答题．
【解答】①5000V═5000×10－3kV＝5kV，
5000V＝5000×103mV＝5×106mA；
②22kV＝22×103V＝2.2×104V＝2.2×104×103mV＝2.2×107mV；
故答案为：①5；5×106；②2.2×104；2.2×107．

4、关于电流表和电压表的使用，下列说法错误的是（　　）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
【分析】根据电压表和电流表的使用方法分析各个选项．
【解答】A、说法正确，使用前应校零；
B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；
C、说法错误，电流表不能直接接在电源上，否则电源短路；
D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．
故选C．

5、王刚同学在用电压表测电压时，发现指针向左偏转，出现这种现象的原因是（　　）
A．电压表的量程选错了
B．电路中的电压太大了
C．电压表被短路了
D．电压表的正负接线柱接反了
【分析】电压表使用时，电流要从正接线柱流入，负接线柱流出，否则指针将反转．
【解答】用电压表测电压时，发现指针向左偏转，说明电压表的正负接线柱接反了．
故选D．

6、如图所示的电路中，是小明同学设计的用电压表测量灯L1两端的电压，其中正确的是（　　）
A．
B．
C．
D．
【分析】电压表的正确使用规则：①电压表要和被测的用电器并联；②电流从电压表的正接线柱流入，从负接线柱流出；③测量的电压不要超过电压表的所用量程．
【解答】A、该题中电压表测量的是L1两端的电压，故符合题意；
B、该题中电压表测量的是L2两端的电压，故不符合题意；
C、该题中电压表测量的是总电压，故不符合题意；
D、该题中电压表的正负接线柱接反了，故不符合题意；
故选A．

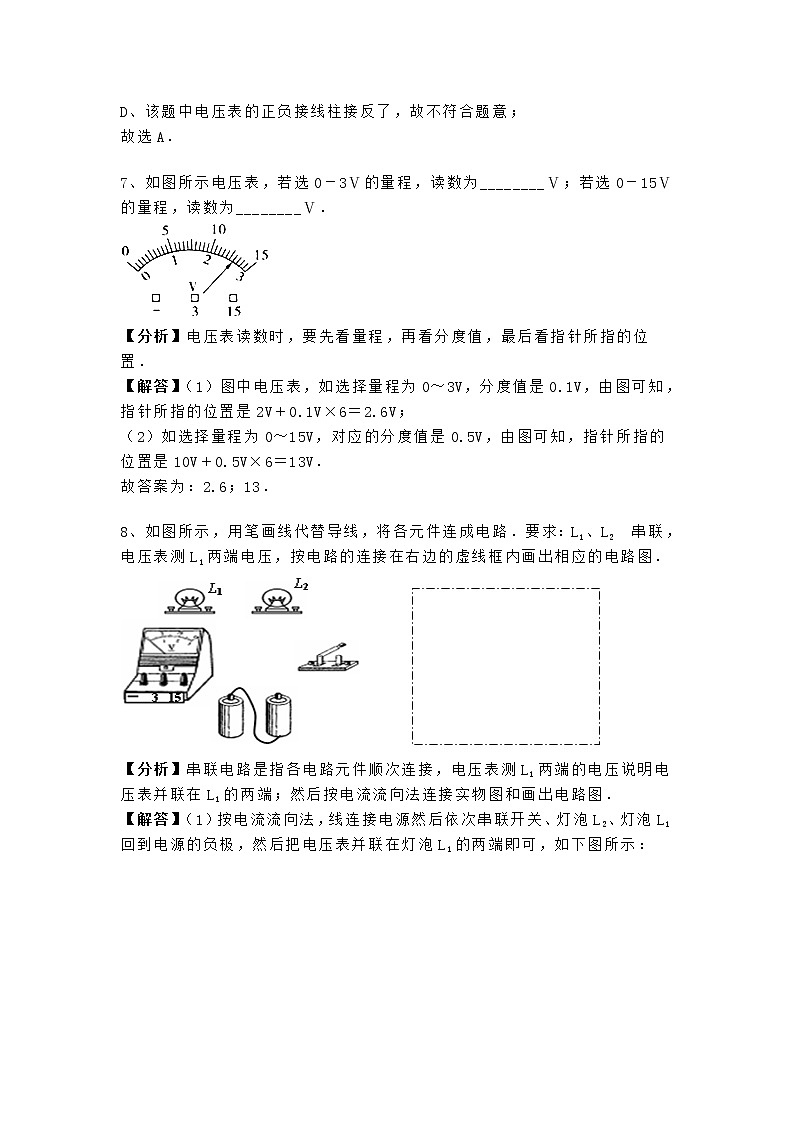

7、如图所示电压表，若选0－3Ⅴ的量程，读数为________Ⅴ；若选0－15Ⅴ的量程，读数为________Ⅴ．

【分析】电压表读数时，要先看量程，再看分度值，最后看指针所指的位置．
【解答】（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V＋0.1V×6＝2.6V；
（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V＋0.5V×6＝13V．
故答案为：2.6；13．

8、如图所示，用笔画线代替导线，将各元件连成电路．要求：L1、L2 串联，电压表测L1两端电压，按电路的连接在右边的虚线框内画出相应的电路图．

【分析】串联电路是指各电路元件顺次连接，电压表测L1两端的电压说明电压表并联在L1的两端；然后按电流流向法连接实物图和画出电路图．
【解答】（1）按电流流向法，线连接电源然后依次串联开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端即可，如下图所示：

（2）先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，最后把电压表画在灯泡L1两端即可，如下图所示：


9、灯L1、L2串联，用电压表测灯L2两端的电压，连接电路如图所示．图中只有一根导线连错了，请你在连错的导线上画“×”，并画补出正确的电路连接．

【分析】由题意可知，两灯泡应串联，电压表测灯L2两端的电压即电压表与L2并联；可根据电流流向法，按先串后并的原则查找电路错误和纠正．
【解答】由电路图可知，电压表与L1串联后L2并联，不符合题意；按电流流向法从正极开始，依次流过L2、L1、开关回到电源的负极，最后把电压表并联L2两端，所以L2与开关之间的导线连接错误，可以把这根导线改为两灯泡串联，如下图所示：




简单

1. 关于电压，下列说法正确的是（　　）
A．电路两端有电压，电路中就一定有电流
B．电路中无电流，电路两端就一定无电压
C．电路两端必须有电压，才可能形成电流
D．有电压不一定有电流
【分析】形成电流的条件是：电路闭合，电路中有电压，缺一不可，据此分析答题．
【解答】A、电路两端有电压，如果电路不闭合，则电路中一定没有电流，故A错误；
B、如果电路不闭合，电路中有电压，电路中没有电流，故B错误；
C、电路两端必须有电压，才可能形成电流，故C正确；
D、有电压且电路闭合，才会有电流，有电压不一定有电流，故D正确；
故选CD．

2. 一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（　　）
A．电压表的量程选择错了
B．测量的电压过小
C．电压表的正、负接线柱接反了
D．电压表被短路了
【分析】电压表的正确使用：
电压表要并联在电路中；电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．
【解答】A、电压表量程选择过大，指针偏转的示数较小；电压表量程选择过小，指针会超过最大刻度值．不符合题意．
B、测量的电压过小，指针偏转的示数较小，不符合题意．
C、电压表的正、负接线柱接反了，指针会反偏，偏向没有刻度的一边．符合题意．
D、电压表被短路了，示数为零，电压表指针会不发生偏转．不符合题意．
故选C．

3. 图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（　　）
A．
B．
C．
D．
【分析】电压表的正确使用方法：
①连接电压表的时候，电流要从正接线柱入，负接线柱出；
②电压表正确测出灯L1两端电压，则电压表与灯L1并联．
【解答】A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A错误．
B、由图可知，电压表与L1并联，正负接线柱正确，故B正确．
C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．
D、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D错误．
故选B．

4. 如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（　　）

A．甲接电压表，乙接电流表
B．甲、乙均接电压表
C．甲、乙均接电流表
D．甲接电流表，乙接电压表
【分析】根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断．
【解答】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，甲表与灯串联，所以是电流表，乙表与灯并联，所以是电压表．如图：

两灯串联，电流表测电路中电流，电压表测L1两端电压．
故选D．

5李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（　　）

A．直接接入15接线柱，然后读数
B．直接接入3接线柱，然后读数
C．断开开关，接入15接线柱，然后闭合开关后读数
D．断开开关，接入3接线柱，然后闭合开关后读数
【分析】在不知待测电压多大时，用试触的方法来确定使用哪个量程，若指针偏转较大，就用大量程，若指针偏转较小，就用小量程，且换接线时开关应处于断开状态．
【解答】
从图可知，试触时指针摆幅较小，在2V附近，这是选用了电压表较大量程的结果，
为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关．
故选D．

6. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（　　）

A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
【分析】电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；
电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数；
所以解答本题可根据电流表和电压表的使用规则去分析判断．
【解答】由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表；
若两表都是电流表，则由于电流表b与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；
若两表都是电压表，则由于电压表a与灯泡串联，此时灯泡不发光，而电压表a会有明显的示数；
若表a是电压表，表b是电流表，则电流表b会造成灯泡和电压表a都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表．
故选 C．

7. 完成下列单位换算．
（1）80V＝______ mV＝______kV；（2）3.6×103 mV＝_______ V＝______kV．
【分析】电压的单位有：千伏（kV）、伏特（V）、毫伏（mV），并且1kV＝103V，1V＝103mV，据此进行单位换算．
【解答】
（1）80V＝80×103mV＝8×104mV；80V＝80×10－3kV＝0.08kV；
（2）3.6×103mV＝3.6×103×10－3V＝3.6V；3.6×103mV＝3.6×103×10－6V＝3.6×10－3kV．
故答案为：（1）8×104；0.08；（2）3.6；3.6×10－3．

8. 我国家庭电路的电压为_______，人体能承受的安全电压不高于_______，实验室三节蓄电池串联的电压为_______，蓄电池充电时，_______能转化为______能．
【分析】（1）记住几个常见的电压值：1节干电池的电压是1.5V，一个铅蓄电池的电压是2V，对人体的安全电压是不高于36V，我国照明电路的电压是220V．
（2）给蓄电池充电的过程中，电能转化为蓄电池的化学能，蓄电池对外供电再将化学能转化为电能．
【解答】（1）我国家庭电路的电压为220V，人体能承受的安全电压不高于36V，实验室用三节蓄电池串联成的蓄电池组的电压为3×2V＝6V；
（2）给蓄电池充电的过程中，消耗了电能，将电能转化为蓄电池的化学能储存在蓄电池中．
故答案为：220V；36V；6V；电；化学．

9. 如图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片_______（选填“A”或“B”）为电池的负极，该电池提供的电压为_______V．要给用四节电池供电的手电筒提供电量，则需要_______个这样的土豆电池串联．

【分析】（1）使用电压表测量电路电压时，需要明确电压表的量程和分度值；必须使电流从电压表的“＋”接线柱流入，从“－”接线柱流出；水果电池是将化学能转化为电能的装置；由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；
（2）先判断出电压表的量程，而后再据指针的位置读出示数来即可；
（3）串联电路中，各部分电压之和等于总电压．
【解答】（1）由图知，电压表选择的是0～3V，分度值为0.1V，水果电池电压为0.3V；由图知，电压表指针向右偏转时，说明“＋”接线柱连接的是电池的正极，“－”接线柱连接的是电池的负极，故金属片B为电池的负极．
（2）此时该电压表的量程是0～3V，故分度值是0.1V，所以此时电池电压是0.4V；
（3）串联电路中，各部分电压之和等于总电压，故需要这种电池的个数是；
故答案为：B；0.4；15．

10. 灯L1与灯L2串联，先用电压表测灯Ll两端的电压，如图所示．再测L2两端电压时，只将电压表接A的一端改接C，这种接法______（填“正确”或“不正确”）．理由是_______．

【分析】根据电流应该从电压表的正极流入，负极流出的原则进行分析即可．
【解答】因为只将电压表接A的一端改接C，流入电压表的电流不符合电压表的正确用法．
故答案为：不正确；电流从电压表的“－”接线柱流进，从“＋”接线柱流出．

难题

1. 如图所示的电路中，当闭合开关S后，电压表测的是（　　）　

A．L1两端的电压
B．L2两端的电压
C．电源电压
D．L2和电源电压
【分析】电压表的使用方法：电压表与被测用电器并联．据此可判断电压表的测量对象．
【解答】由图可知，当开关闭合时，L1与L2串联，电压表与L2并联，测的是L2两端的电压．
故选B．

2. 在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（　　）

A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
【分析】开关闭合时，发现两灯均不亮，说明电路有开路．
电压表有示数，电压表的正负接线柱到电源正负极的连接是连通的；
电流表的指针几乎指在零刻度线，是因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小．据此判断．
【解答】∵开关闭合两灯均不亮，
∴电路中有开路，
∵电压表有示数，
∴电压表的正负接线柱到电源正负极的连接是连通的，L1没有断路，
∴L2断路．
故选B．

3. 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（　　）

A．甲是电流表，乙、丙是电压表
B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表
D．乙是电压表，甲、丙是电流表
【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．
【解答】A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；
B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；
C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；
D、如果乙是电压表，则灯L2断路，不能发光，故D错误；
故选B．

4. 如图所示，电源电压恒定，关于电路中工作情况说法正确的是（　　）

A．只闭合开关S1时，两只灯泡都不发光
B．若电压表和电流表位置对调，则闭合开关S1、S2后，两表都被烧坏
C．先闭合开关S1，再闭合开关S2时，电压表的示数不变，电流表的示数变大
D．若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都没有示数
【分析】（1）首先要弄清电路的连接方式；由于电流表电阻很小，在电路中可当作导线处理；电压表的阻值很大，接近于断路，在分析电路图时，可先将其拿掉．
（2）图中，电流从电源的正极出发，流经开关S1、电流表后分为两支：①经开关S2、灯L2后返回电源负极；②经灯L1后返回电源负极．因此该电路是并联电路，且开关S1控制干路，开关S2控制灯L2；电流表测干路电流，电压表测并联电路两端的电压．
（3）弄清电路的连接方式后，再根据电压表、电流表的使用方法，以及并联电路的电流规律逐项分析．
【解答】
A、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，故A不正确；
B、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故B不正确．
C、只闭合S1时，若L1灯丝断了，电路断路，电压表测电源的电压，所以电压表读数近似为电源电压，故C正确；
D、若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都有示数，故D不正确．
故选C．

5. 根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．

【分析】分析清楚图甲所示电路图结构，然后根据图甲所示电路图连接实物电路图．
【解答】由图甲所示可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L2所在支路电流，从电源正极出发，把开关、电流表A1、电流表A2、灯L2串联接入电路，回到电源负极，然后把灯L1并联在A2、L2串联电路两端，实物电路图如图所示．
故答案为：如图所示．


6. 学习物理既丰富了我们的科学知识，又让我们熟悉了各种有用的学习方法，同时还影响着我们看待事物、认识世界的方式和态度．
我们常常将看似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：
将如图所示的“水路”模型类比基本电路，可以发现：

（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（ ）
A．电源 B．开关 C．用电器 D．导线
（2）类比“水路”模型中“水压是使水管中水定向运动形成水流的原因”，我们很容易理解电压是使电路中______定向运动形成______的原因．
【分析】（1）叶轮机可以将水的能量转化为其他形式能，故与电流做功类似可以将电能转化为其他形式的能；
（2）电压可以使电路中电荷产生定向移动形成电流，类似于水路模型中的水压使水管中的水定向运动形成水流；
【解答】（1）①叶轮机将水的机械能转化为了其他的能量，类似于电流流过用电器时将电能转化为其他形式的能，故叶轮机与用电器类似，故选C．
②类似于水的流动时两端要有水压，电流的形成因为电路的两端有电压而使电荷产生了定向移动，从而形成了电流，故答案为电荷，电流．
故答案为：（1）C；（2）电荷；电流．

7. 某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图甲所示，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图乙．那么“土壤电池电压的大小与哪些因系有关？”他们提出了以下猜想
猜想1：可能与铜片、锌片插入士壤的深度有关；
猜想2：可能与插人土壤的铜片和锌片之间的距离有关
为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插人土壤中，保持它们之间的距离不变，改变两金属片插人土壤的深度，并记录相应的电压值，实验数据如下表：
锌片，铜片插入土壤深度cm
2
4
6
8
10
12
电压表示数V
0.6
0.61
0.63
0.66
0.69

（1）图丙是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．
（2）请根据实验数据在图中作出图象．
（3）分析以上数据和图象，可以得出的初步结论是：_______（写出一条即可）．
（4）他们利用以上装置验证猜想2时，实验中应控制_______不变，改变______，并依次记录电压表的示数．

【分析】（1）根据电压表的接线和读数分析．
（2）利用数学的描点法绘出电压和深度的图象
（3）用控制变量法进行分析，根据表格，在土壤性质不变情况下，分析土壤电池电压随铜片和锌片插入土壤深度与电压的关系．
（4）铜片和锌片插入土壤的深度不变情况下，电压随铜片和锌片距离变化而变化的关系．
【解答】（1）根据两接线柱可以判断电压表使用的是0－3V的量程，电压表共分30格，所以每格表示0.1V，指针位于第7格，故读数为0.7V．
故答案为：0.7V．
（2）描出（2，0.6），（4，0.61），（6，0.63），（8，0.66），（10，0.69），（2，0.70）然后用光滑的线连接起来．

（3）根据表格，在土壤性质不变情况下，土壤电池电压随铜片和锌片插入土壤越深，电压越大，所以土壤电池的电压随铜片和锌片插入土壤的深度的增加而增大．
（4）用控制变量法进行分析，先将铜片和锌片置于较近距离，用电压表测出电压U1，再分别增大两金属片间的距离同上做两次，分别测出电压U2、U3，比较U1、U2、U3得出结论与猜想相同．
故答案为：铜片和锌片插入土壤深度不变，改变铜片和锌片距离．

8. 画出如图所示的实物电路的电路图．

【分析】根据电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．
【解答】根据实物图可知，电流从电源正极开始分支，一路经过灯泡L1，电流表；另一路经过灯泡L2，然后两路汇合到开关，回到电源的负极，如图所示：


9. 如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为_______（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为_______V．

【分析】处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路．已知每节干电池电压，由串联电路特点可以求出灯泡两端电压．
【解答】按下按键前，小灯泡不亮，电路为断路；
按下按键后，小灯泡发光，它两端的电压为1.5V×2＝3V；
故答案为：断路；3．



难题
1、下列关于电表的使用，正确的是（　　）
A．电流表只能与被测用电器并联，不能与被测用电器串联
B．电流表不能直接接在电源的两极上
C．电压表只能与被测用电器串联，不能与被测用电器并联
D．电压表不能直接接在电源的两极上
【分析】（1）电流表是测量电流的仪表，使用时与被测电路串联，注意量程和正负接线柱，电流表不能不经过用电器接在电源的两极上，会造成电源的短路；
（2）电压表是测量电压的仪表，使用时与被测电路并联，注意量程和正负接线柱，电压表可以不经用电器直接与电源串联，此时电压表测量电源电压．
【解答】A、说反了，应该是电能表只能与被测电路串联，不能与被测电路并联，该选项错误；
B、电流表不能直接接在电源的两极，会造成电源短路，该选项正确；
C、说反了，电压表应与被测电路并联，电流表与被测电路串联，该选项错误；
D、电压表可以直接接在电源两端，此时测电源电压，该选项错误．
故选B．

2、在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（　　）

A．电源接线柱接触不良
B．开关S的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良
【分析】要解决此题，需要知道电路中若无电流，则电路出现了断路现象，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．
【解答】开关闭合后，电灯不亮，电流表无指示，说明电路出现断路现象；用电压表检测时，发现b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明开关和电流表都完好，因此是灯泡出现断路现象．
故选 D．

3、小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（　　）

A．灯泡亮、电压表有示数
B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数
D．灯泡不亮、电压表无示数
【分析】电压表应当并联使用，当串联使用时是有读数的．
【解答】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．
故选C．

4、在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（　　）

A．a、b都是电流表
B．a表是电压表，b表是电流表
C．a、b都是电压表
D．b表是电压表，a表是电流表
【分析】（1）电流表是测量电流的仪表，它使用时必须串联在电路里，与被测量的用电器串联；
（2）电压表是测量电压的仪表，它使用时必须并联在电路里，与被测量的用电器并联．
【解答】
（1）图中a处与电灯L串联在一起，根据电表的使用原则，该处为电流表；
（2）图中b处与电灯L并联，与电源串联在一起，根据电表使用规则，该处为电压表．
故选D．

5、如图所示的电路中，电压表测量的是（　　）

A．电灯两端电压
B．电池组两端电压
C．电池组和电灯两端电压之和
D．电铃两端的电压
【分析】电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠近电源的负极；③所测电压不能超过电压表的量程．
【解答】电压表的使用规则之一是：并联在电路中，即与被测电路并联；此题中，电压表与电铃并联；故电压表是测电铃两端的电压．
故选D．

6、把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（　　）

A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能
D．金属片B是水果电池的正极
【分析】（1）水果电池是将化学能转化为电能的装置．
（2）由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性．
【解答】水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，故A符合题意，B、C不符合题意．
图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片A是水果电池的正极，故D不符合题意．
故选A．

7、请同学们按要求将实物图连接完整，如图所示，要求：电灯L1与L2并联，其中电流表测的L1电流，电压表测L2的电压，开关控制总电路，干电池组成串联向外供电，电灯的电阻约为10Ω．（导线不能交叉）

【分析】根据题意确定各电路元件的连接方式，求出通过灯泡的电流，确定电流表量程，然后连接实物电路图．
【解答】电灯L1与L2并联，电流表测的L1电流，则电流表串联在L1支路中，电压表测L2的电压，电压表并联在L1两端，开关控制总电路，开关串联在干路中，由图示可知，电源电压U＝1.5V×3＝4.5V，电压表应选0～15V量程，电灯的电阻约为10Ω，通过L1的电流约为：，电流表选0～0.6A量程，实物电路图如图所示．
故答案为：电路图如图所示．

8、如图所示，为一电压表接入被测电路时的情形，此时指针的示数为_______V；若用这个电压表去测量一节新干电池的电压，则应把电压表的_______两个接线柱连入电路．

【分析】电压表的读数：首先确定电压表的使用量程，然后确定每一个大格和每一个小格代表的示数，再观察指针读数．
电压表的连接：要根据被测电压的大小选择合适的量程，使电压表并联在用电器两端，并注意接线柱正进负出．
【解答】电压表使用的是0～15V的量程，每一个大格代表5V，每一个小格代表0.5V，示数为8.5V．
一节新干电池的电压为1.5V，不超过3V，所以在测其电压时，应选择0～3V量程，即应把电压表的“－”和“3”两个接线柱连入电路．
故答案为：8.5；“－”和“3”．

9、将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求：两盏灯并联，开关同时控制灯L1、L2．电流表只测通过L1的电流、电压表测L1两端的电压．

【分析】根据题目要求确定各电路元件的连接方式，然后连接实物电路图，然后根据实物电路图作出电路图．
【解答】两盏灯并联，开关同时控制灯L1、L2，开关串联接在干路中，电流表只测通过L1的电流，电流表串联在L1支路中，电压表测L1两端的电压，电压表并联在L1两端，实物电路图如图甲所示，根据实物电路图作出电路图，如图乙所示：
