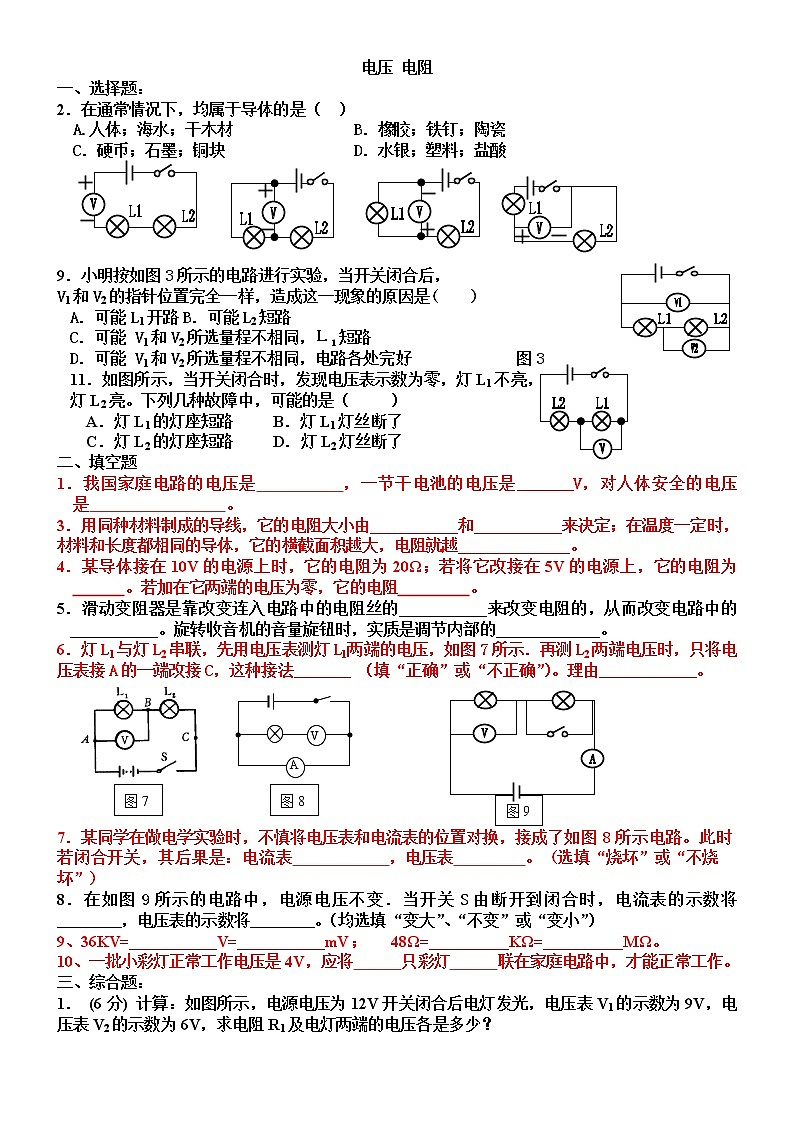

新人教版九年级物理第十六章《电压-电阻》单元测试题

电压 电阻

一、选择题：

2．在通常情况下，均属于导体的是（　）

A.人体；海水；干木材 　　　　　　　B．橡胶；铁钉；陶瓷

C．硬币；石墨；铜块　　　　　　　　D．水银；塑料；盐酸

9．小明按如图3所示的电路进行实验，当开关闭合后，

V1和V2的指针位置完全一样，造成这一现象的原因是(    )

A．可能L1开路B．可能L2短路

C．可能 V1和V2所选量程不相同，Ｌ1短路

D．可能 V1和V2所选量程不相同，电路各处完好             图3

11．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，

灯L2亮。下列几种故障中，可能的是（     ）

  A．灯L1的灯座短路     B．灯L1灯丝断了

C．灯L2的灯座短路     D．灯L2灯丝断了

二、填空题

1．我国家庭电路的电压是　　　　　，一节干电池的电压是_______V，对人体安全的电压是                 。

3．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温度一定时，材料和长度都相同的导体，它的横截面积越大，电阻就越______________。

4．某导体接在10V的电源上时，它的电阻为20Ω；若将它改接在5V的电源上，它的电阻为          。若加在它两端的电压为零，它的电阻             。

5．滑动变阻器是靠改变连入电路中的电阻丝的___________来改变电阻的，从而改变电路中的___________。旋转收音机的音量旋钮时，实质是调节内部的_____________。

6．灯L1与灯L2串联，先用电压表测灯Ll两端的电压，如图7所示．再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______ （填“正确”或“不正确”）。理由____________。

7．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图8所示电路。此时若闭合开关，其后果是：电流表　　  　    ，电压表         。 (选填“烧坏”或“不烧坏”)

8．在如图9所示的电路中，电源电压不变．当开关S由断开到闭合时，电流表的示数将________，电压表的示数将________。（均选填“变大”、“不变”或“变小”）

9、36KV=___________V=___________mV；   48Ω=__________KΩ=__________MΩ。

10、一批小彩灯正常工作电压是4V，应将　　　只彩灯　　　联在家庭电路中，才能正常工作。

三、综合题：

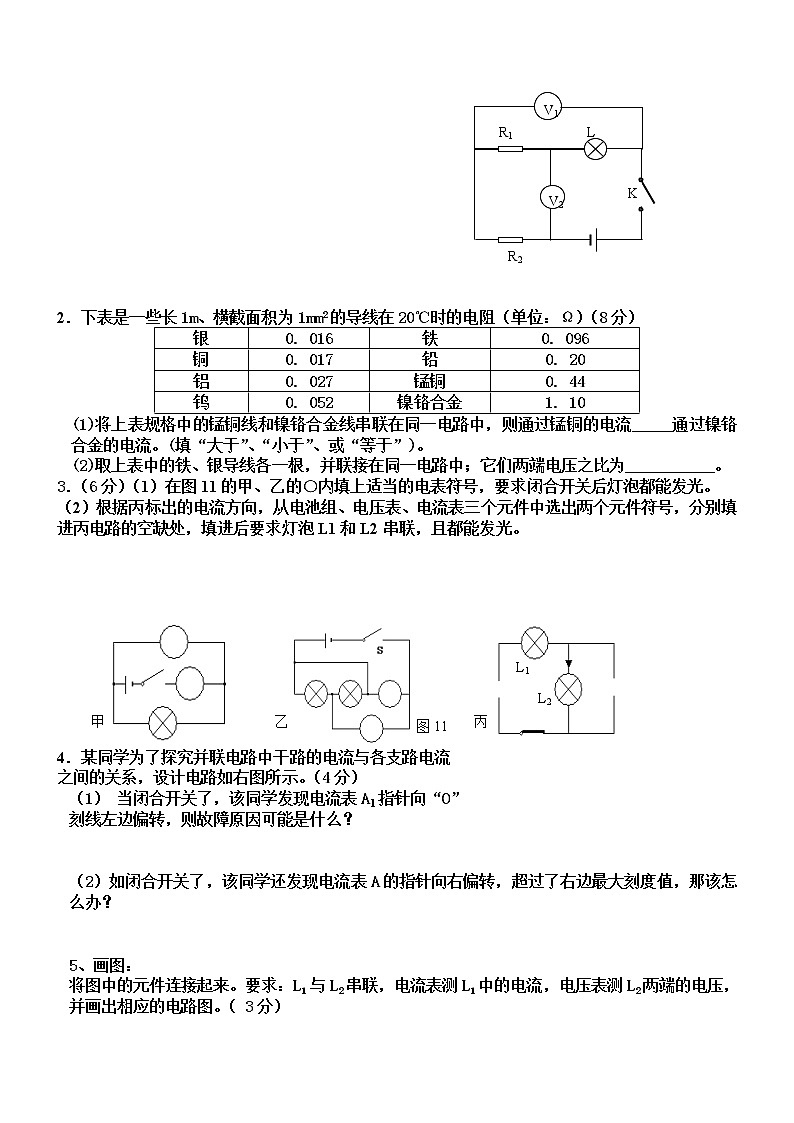

1． (6分) 计算：如图所示，电源电压为12V开关闭合后电灯发光，电压表V1的示数为9V，电压表V2的示数为6V，求电阻R1及电灯两端的电压各是多少？

2．下表是一些长1m、横截面积为1mm2的导线在20℃时的电阻（单位：Ω）（8分）

(1)将上表规格中的锰铜线和镍铬合金线串联在同一电路中，则通过锰铜的电流_____通过镍铬合金的电流。(填“大于”、“小于”、或“等于”)。

(2)取上表中的铁、银导线各一根，并联接在同一电路中；它们两端电压之比为___________。

3．（6分）（1）在图11的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。

（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。

4．某同学为了探究并联电路中干路的电流与各支路电流

之间的关系，设计电路如右图所示。（4分）

（1）    当闭合开关了，该同学发现电流表A1指针向“O”

刻线左边偏转，则故障原因可能是什么？

（2）如闭合开关了，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，那该怎么办？

5、画图：

将图中的元件连接起来。要求：L1与L2串联，电流表测L1中的电流，电压表测L2两端的电压，并画出相应的电路图。（ 3分）

                                             第（2）题

四.计算题(8分)

21、图16-9所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：

图16-9

⑴　L1两端的电压U1是多大？              ⑵　L2两端的电压U2是多大？

⑶　L1、L2串联的总电压U是多大？         ⑷　电源电压是多大？

20、物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：

（1）提出问题：并联电路中，各支路两端的电压有什么关系？

（2）你的猜想是（2分）：                              ；

（3）设计实验:图16-8为两个灯泡并联的电路图,用电压表分别测量两个灯泡L1、L2以及电源两端的电压.所需的实验器材有（2分）：                                        .

（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.

（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）（3分）

                                     .

    （6）实验结论：两个灯泡L1、L2的电压和电源电压相等.

    （7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？（2分）

                                                                    .

（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L1的电压为

         V，灯L2的电压为          V.

10、在图16-3所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为(   )

A.2V和3V                 B.3V和2V

C.2V和8V  　　           D.2V和5V

11、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 (    )

A．5V      B．2．5V     C. 1．3V     D．11．5V
