人教版九年级物理第十七章《欧姆定律》题型训练题

这是一份人教版九年级物理第十七章《欧姆定律》题型训练题，共7页。

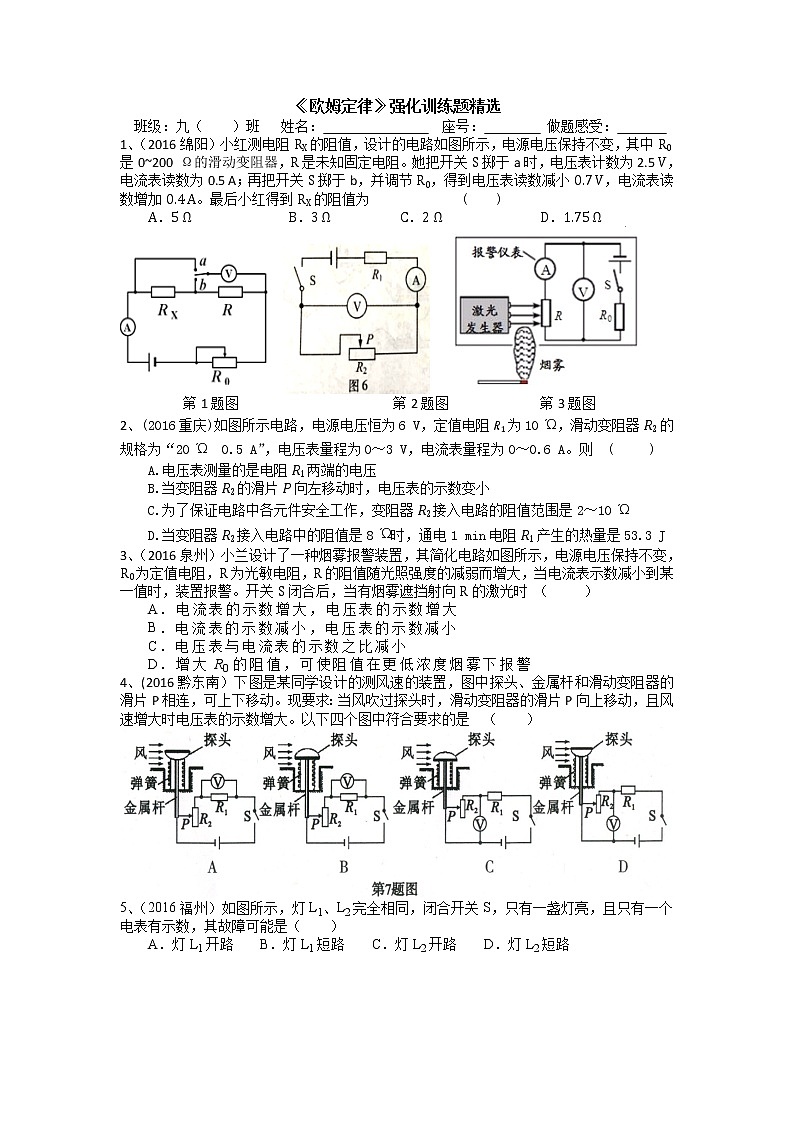

1、（2016绵阳）小红测电阻RX的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0~200 Ω的滑动变阻器，R是未知固定电阻。她把开关S掷于a时，电压表计数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7 V，电流表读数增加0.4 A。最后小红得到RX的阻值为 ( )
A．5 ΩB．3 ΩC．2 ΩD．1.75 Ω

第1题图 第2题图 第3题图
2、(2016重庆)如图所示电路，电源电压恒为6 V，定值电阻R1为10 Ώ，滑动变阻器R2的规格为“20 Ώ 0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A。则 ( )
A.电压表测量的是电阻R1两端的电压
B.当变阻器R2的滑片P向左移动时，电压表的示数变小
C.为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2～10 Ώ
D.当变阻器R2接入电路中的阻值是8 Ώ时，通电1 min电阻R1产生的热量是53.3 J
3、（2016泉州）小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时 （ ）
A．电流表的示数增大，电压表的示数增大
B．电流表的示数减小，电压表的示数减小
C．电压表与电流表的示数之比减小
D．增大R0的阻值，可使阻值在更低浓度烟雾下报警
4、(2016黔东南）下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。以下四个图中符合要求的是 （ ）

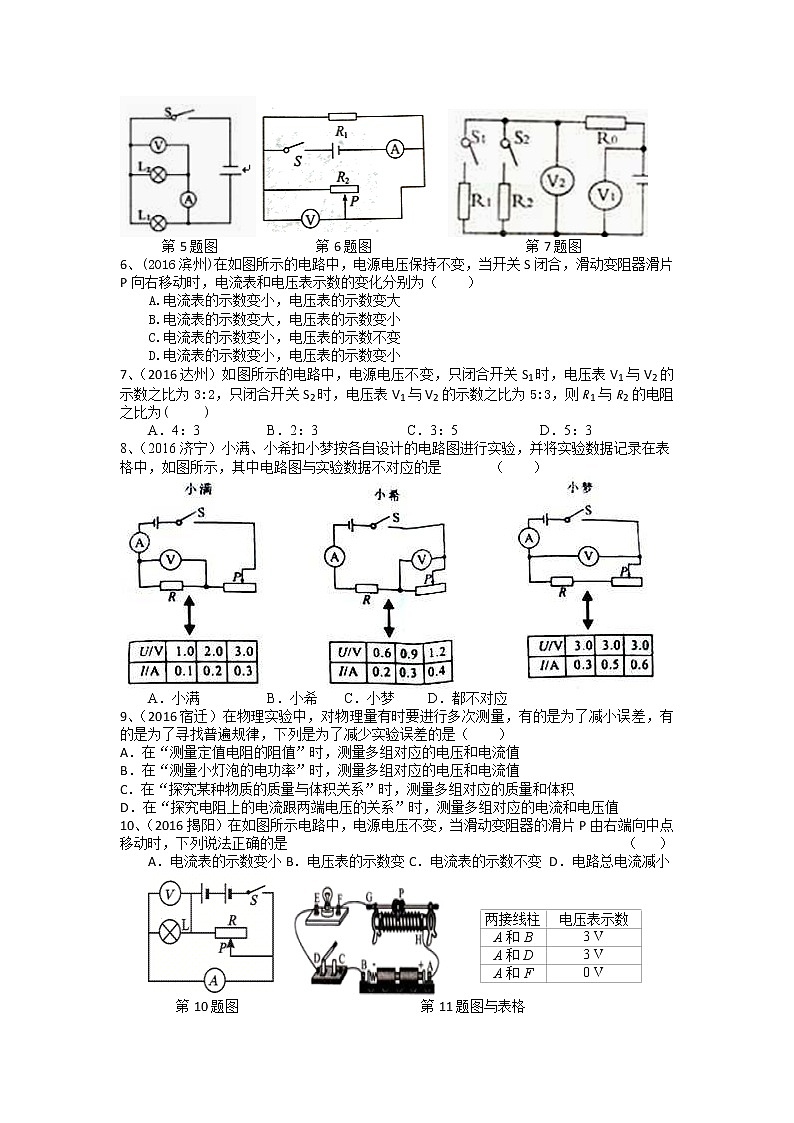

5、（2016福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ）
A．灯L1开路 B．灯L1短路 C．灯L2开路D．灯L2短路
第5题图 第6题图 第7题图
6、(2016滨州)在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为（ ）
A.电流表的示数变小，电压表的示数变大
B.电流表的示数变大，电压表的示数变小
C.电流表的示数变小，电压表的示数不变
D.电流表的示数变小，电压表的示数变小
7、（2016达州）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3:2，只闭合开关S2时，电压表V1与V2的示数之比为5:3，则R1与R2的电阻之比为( )
A．4：3 B．2：3 C．3：5 D．5：3
8、（2016济宁）小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示，其中电路图与实验数据不对应的是 （ ）
A．小满 B．小希C．小梦 D．都不对应
9、（2016宿迁）在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（ ）
A．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值
B．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值
C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积
D．在“探究电阻上的电流跟两端电压的关系”时，测量多组对应的电流和电压值
10、（2016揭阳）在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由右端向中点移动时，下列说法正确的是 （ ）
A．电流表的示数变小B．电压表的示数变C．电流表的示数不变 D．电路总电流减小
第10题图 第11题图与表格

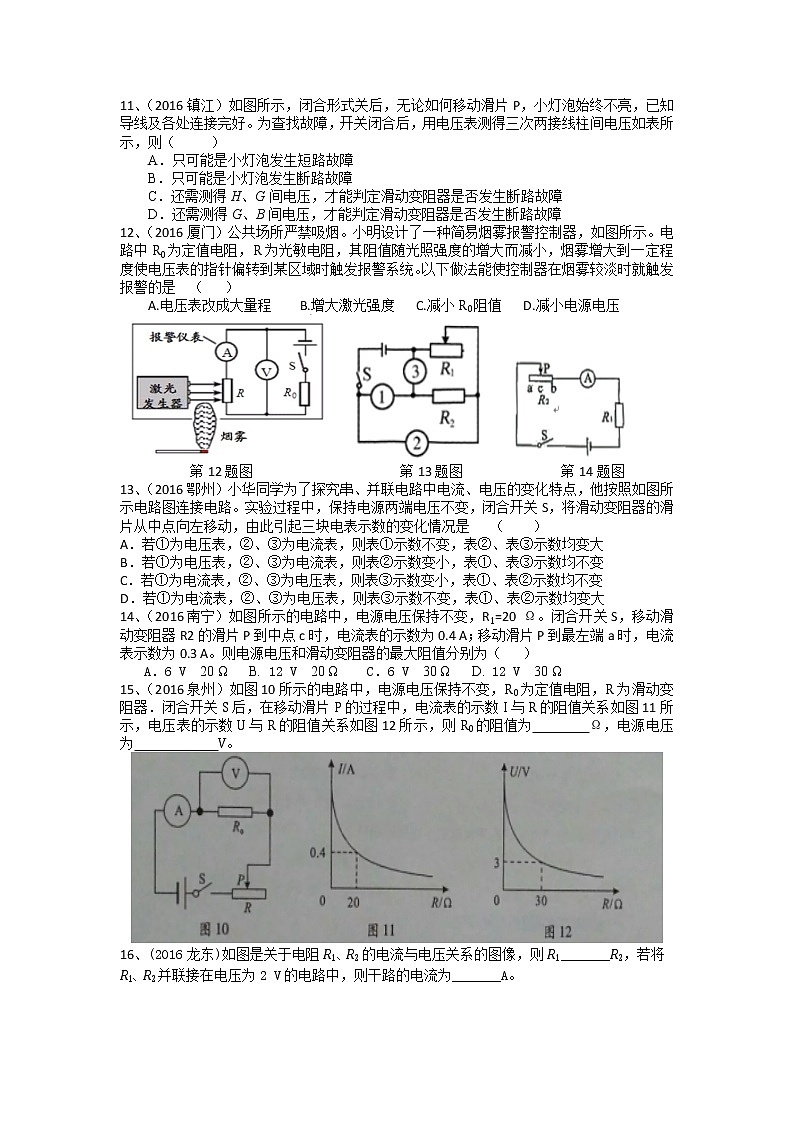

11、（2016镇江）如图所示，闭合形式关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好。为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（ ）
A．只可能是小灯泡发生短路故障
B．只可能是小灯泡发生断路故障
C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障
D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障
12、（2016厦门）公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是 （ ）
A.电压表改成大量程 B.增大激光强度 C.减小R0阻值 D.减小电源电压
第12题图 第13题图 第14题图
13、（2016鄂州）小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是 （ ）
A．若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B．若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C．若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D．若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
14、（2016南宁）如图所示的电路中，电源电压保持不变，R1=20 Ω。闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表示数为0.3 A。则电源电压和滑动变阻器的最大阻值分别为（ ）
A．6 V 20 Ω B. 12 V 20 Ω C．6 V 30 Ω D. 12 V 30 Ω
15、（2016泉州）如图10所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图11所示，电压表的示数U与R的阻值关系如图12所示，则R0的阻值为 Ω，电源电压为 V。
16、(2016龙东)如图是关于电阻R1、R2的电流与电压关系的图像，则R1_______R2，若将
R1、R2并联接在电压为2 V的电路中，则干路的电流为_______A。
第16题图 第17题图
17、（2016西宁）如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到端，
电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是 V，定值
电阻R的阻值是 Ω，滑动变阻器的最大阻值为 Ω。
18、（2016福州）小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压是2.5 V，电源电压4.5 V。
（1）请用笔画线代替导线，将图甲所示的实物电路连接完整。
（2）在连接电路时，开关应 ，滑动变阻器滑片P应位于 （选填“A”或“B”）端。
（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5 V时，电流表示数如图乙所示，此时小灯泡的电阻约为 Ω（保留一位小数）；他把多次测量的电流值和电压绘制成I﹣U图像，发现I﹣U图线是一条曲线，原因是 。
（4）如果还想测量额定电压为3.8 V的小灯泡正常发光时的电阻，但是电压表的15 V量程已经损坏，在不改变原器材的情况下，你的办法是 。
18、（2016台州）为了研究通过导体的电流与导体两端的电压的关系，小晨设计了如图甲所示的电路。电路电压恒为6 V，R1是定值电阻，R2是滑动变阻器。
（1）闭合开关后，移动滑片P，发现两电表示数始终如图乙所示，原因是将滑动变阻器的
（填字母）两个接线柱接入了电路。
（2）改正错误后，小晨继续实验，将有关实验数据标记在图丙上，分析图丙可知，他所选择的滑动变阻器的规格是 （选填字母）。
A.10 Ω 2 A B.25 Ω 2 A C.50 Ω 0.5 A
（3）图丙中，阴影部分的面积大小表示 。
19、（2016益阳）用如图甲所示的电路研究“电流和电阻的关系”，请解答下列各问题：
（1）用笔画线代替导线将甲图的电路连接完整。（导线不能交叉）
（2）小明接入5Ω的电阻，移动变阻器的滑片，使电压表示数达到某值时，电流表示数如图乙所示，则此时电路中的电流为 A。
（3）换成10Ω电阻，保持电压表的示数不变，滑动变阻器的滑片应该向 （选填“A” 或“B”）端移动。
（4）小红在做此实验时，测得数据如下表所示，分析表中数据不能得出“电流和电阻成反比”的结论。原因是 。
（5）若分别将5Ω、10Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5 V不变，那么选取的滑动变阻器的最大阻值应该不小于________Ω。由此得到结论：电压一定时，电流与电阻成_____________；(2016吉林)
（6）保持电压表示数为2 V的条件下重复进行上述实验，其目的是 。
(2016吉林)
20、（2016安顺）小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。
（1）闭合开关前，应向 （选填“A”或“B”）端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。
（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A，这时，灯丝突然烧断，则电压表的示数 （选填“变大”“变小”或“不变”）。换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U图像如图丙的A所示。
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由 （作出判断并说出理由）
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I﹣U图象如图丙的B所示。你认为错误的由于可能是
。
（5）“伏安法”测小灯泡电阻的实验装置还可以用来测 的实验。

参考答案
1、B 2、C 3、D 4、B 5、C 6、C 7、A 8、B 9、A 10、C 11、B 12、C 13、D 14、B
15、 22.5；17 16、＜，0.5 17、9，6，12 17、（2）断开 A（3）10.4 灯丝的电阻与温度有关（4）把电压表并联在滑动变阻器的两端 18、（1）CD （2）B （3）R1的电功率为0.2 W
19、(1)如图所示
(2)0.28 (3)B (4)没有控制电压表的示数不变 （5）15 反比
（6）多次实验得出的结论更具有普遍性
20、（1）A （2）0.26 变大 （3）不同意 灯丝的电阻受温度影响，并非一个定值 （4）电压表接在了滑动变阻器两端 （5）小灯泡功率两接线柱
电压表示数
A和B
3 V
A和D
3 V
A和F
0 V
实验次数
1
2
3
电阻/Ω
5
10
15
电流/A
0.3
0.2
0.14
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
