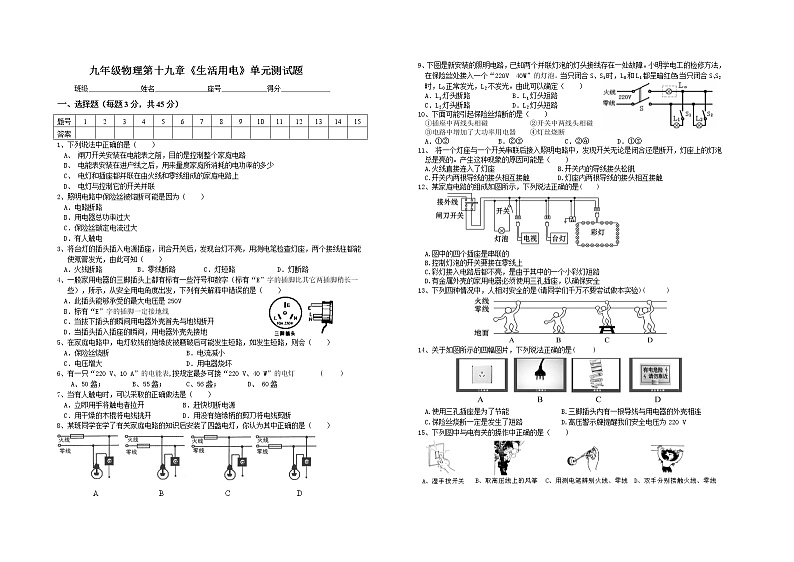

九年级物理第十九章《生活用电》单元测试题

这是一份九年级物理第十九章《生活用电》单元测试题，共3页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、选择题（每题3分，共45分）
1、下列说法中正确的是（ ）
A、 闸刀开关安装在电能表之前，目的是控制整个家庭电路
B、 电能表安装在进户线之后，用来量度家庭所消耗的电功率的多少
C、 电灯和插座都并联在由火线和零线组成的家庭电路上
D、 电灯与控制它的开关并联
2、照明电路中保险丝被熔断可能是因为（ ）
A．电路断路
B．用电器总功率过大
C．保险丝额定电流过大
D．有人触电
3、将台灯的插头插入电源插座，闭合开关后，发现台灯不亮，用测电笔检查灯座，两个接线柱都能使氖管发光，由此可知（ ）
A．火线断路 B．零线断路 C．灯短路 D．灯断路
4、一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），所示，从安全用电角度出发，下列有关解释中错误的是（ ）
A．此插头能够承受的最大电压是250V
B．标有“E”字的插脚一定接地线
C．当拔下插头的瞬间用电器外壳首先与地线断开
D．当插头插入插座的瞬间，用电器外壳先接地
5、在家庭电路中，电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会（ ）
A．保险丝烧断 B．电流减小
C．电压增大 D．用电器烧坏
6、有一只“220 V、10 A”的电能表,按规定最多可接“220 V、40 W”的电灯 ( )
A、50盏； B、55盏； C、56盏； D、 60盏
7、当有人触电时，可以采取的正确做法是（ ）
A．立即用手将触电者拉开 B．赶快切断电源
C．用干燥的木棍将电线挑开 D．用没有绝缘柄的剪刀将电线剪断
8、某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（ ）
A
B
C
D
9、下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。由此可以确定（ ）
A．L1灯头断路 B．L1灯头短路
C．L2灯头断路 D．L2灯头短路
10、下面可能引起保险丝熔断的是（ ）
①插座中两线头相碰 ②开关中两线头相碰
③电路中增加了大功率用电器 ④灯丝烧断
A．①② B．②③ C．②④ D．①③
11、 将一个灯座与一个开关串联后接入照明电路中，发现开关无论是闭合还是断开，灯座上的灯泡总是亮的。产生这种现象的原因可能是（ ）
A.火线直接连入了灯座 B.开关内的导线接头松脱
C.开关内两根导线的接头相互接触 D.灯座内两根导线的接头相互接触
12、某家庭电路的组成如图所示，下列说法正确的是( )
A.图中的四个插座是串联的
B.控制灯泡的开关要接在零线上
C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D.有金属外壳的家用电器必须使用三孔插座，以确保安全
13、下列四种情况中，人相对安全的是(请同学们千万不要尝试做本实验)( )
14、关于如图所示的四幅图片，下列说法正确的是( )
A.使用三孔插座是为了节能 B.三脚插头内有一根导线与用电器的外壳相连
C.保险丝烧断一定是发生了短路 D.高压警示牌提醒我们安全电压为220 V
15、下列图中与电有关的操作中正确的是（ ）
二、填空题（每空1分，共25分）
16、家庭电路的电压是______V；家庭电路中各用电器的连接都是采用 联；造成家庭电路中电流过大的原因：一是用电器的总功率过大；二是_______ 。
17、家庭电路的火线和零线之间的电压是___ _ ___V；对人体的安全电压是 V。
18、试电笔在使用时，手指要接触到笔尾的金属体。若氖管发光表明接触的是 。右图中， 图所示的方法是正确的。
19、家庭电路中的触电事故，都是人体直接或间接跟 接触，并与地或零线构成通路造成的，为了防止出现漏电现象时发生触电事故，家用电冰箱的外壳一定要 。
20、安装额定功率为1 500 W的电热水器时，需加装一个开关便于控制热水器的工作。现有规格分别为“250 V 6 A”、“250 V 16 A”的两种开关。为了安全和实用，应选用规格为___ __的开关和图右中____ _(选填“甲”或“乙”)插座。
21、白炽灯泡工作时，灯丝温度可以高达2000℃以上。用钨做灯丝，是因为钨的________高。用久的灯泡壁会发黑，这主要是由于钨先____________，然后在玻璃泡内表面__________ 所致，因此用久的灯泡灯丝会变细。此时灯丝的电阻比起它还是新的时候 __________（选填"变大"、"变小"或"不变"）。在正常电压下工作时，其实际功率与额定功率相比________（选填"偏大"、"偏小"或"不变"），发光亮度__________（选填"偏亮"、"偏暗"或"相同"）。
22、小刚家月初电能表示数为 eq \\ac(□,5) eq \\ac(□,6) eq \\ac(□,2) eq \\ac(□,4) eq \\ac(□,8)，月末电能表示数为 eq \\ac(□,5) eq \\ac(□,7) eq \\ac(□,0) eq \\ac(□,4) eq \\ac(□,8)，小刚家该月所耗电能是 kWh，如果所缴电费的标准为0.5元/度，应缴电费________元。选用保险丝时，应使它的额定电流 电路正常工作的最大电流。(选填“大于”、“等于”、“等于或稍大于”)
23、李刚家的电能表标有“220 V 10 A”的字样，他家同时使用的家用电器的总功率不能超_______W，如果超过，则保险丝可能会自动 。
24、小明家买了一台“220 V 1 600 W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220 V 6 A”字样的插座、标有“220 V 10 A”字样的两脚插头以及导线，组装了一个多孔的移动插座。请问：
(1)这台热水器与其他家用电器之间的连接方式是____________ __.
(2)从安全用电的角度指出这个移动插座存在的两个问题：
①____________________________ ____；②________________________________________.
三、作图题（共8分）
25、（1）请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路。
（2）将如图所示电水壶的三条接线按照安全用电的原则连接在插头上。
四、实验探究题（每空2分，共16分）
26、小明看完电视后，把遥控器一摁，电视关了。但他发现电视机上还有一个指示灯亮着（电视机处于待机状态）。他想：这时电视机是否还在消耗电能呢？趁父母出差，他设计了如下方案进行探究：让电视机处于待机状态，然后拔掉其它所有电器的插头或关掉开关，记下时间和家中电能表的读数；去奶奶家住了两天后回到家中，再记下此时的时间和电能表的读数。记录数据如右表。问：
（1）在小明外出这段时间里，他家的电视机消耗的电能是 千瓦时。
（2）通过实验，小明得到的结论是：电视机在待机状态时 。
（3）小明家电视机在待机状态下电功率是 W。
（4）据估计，我市电视机在待机状态下消耗的电能一年有近6000千瓦时，要显著降低电视机的这种电能的消耗，你认为可以采取哪些方法？ 。
27、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表是一组人体电阻的数据：
如图所示，用电器R接在电压为220V的电源上，消耗的电功率是1100W，电路中还有额定电流为10A的保险丝，则：
（1）只有用电器R接入电路时，通过保险丝的电流是 A；
（2）一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是 A（上表电阻数据适用于人体）并分析保险丝会不会熔断？为什么？
。
五、计算题（共6分）
28、人们常用测电笔来辨别照明电路中的火线和零线。测电笔内串有一个电阻值很大的高值电阻，其电阻通常在1 MΩ以上。
（1）为什么要串联这个高值电阻呢？
（2）已知某测电笔内高值电阻的阻值为2.2 MΩ，某同学正在使用该测电笔测试照明电路的火线。请估算氖管发光时通过该同学身体的电流。
九年级物理第十九章《生活用电》单元测试题答案
一、选择题（每题3分，共45分）
二、填空题（每空1分，共25分）
16、220 并 短路
17、220 不高于36
18、火线 乙
19、火线 接地
20、“250 V 16 A” 甲
21、熔点 升华 凝华 变大 偏小 偏暗
22、80 40 等于或稍大于
23、2200 切断电路
24、并联 ①插座的额定电流太小 ②插座的插头是两脚的
三、作图题（共8分）
四、实验探究题（共16分）
26、（1）0.5 （2）消耗电能 （3）10 （4）不看电视时切断电视机的电源
27、（1）5 （2）0.73 不会熔断 因为通过人体的电流比保险丝的额定电流小
四、计算题（共6分）
28、（1）防止通过人体的电流过大，引起触电事故
（2）0.1 mA题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
时 间
电能表示数/千瓦时
4月6日上午8:00
115.8
4月8日上午10:00
116.3
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
C
B
B
C
A
B
C
A
D
D
C
D
C
B
C
