新人教版九年级物理第十九章生活用电练习题

这是一份新人教版九年级物理第十九章生活用电练习题，共6页。试卷主要包含了下列做法不符合用电原则的是等内容，欢迎下载使用。

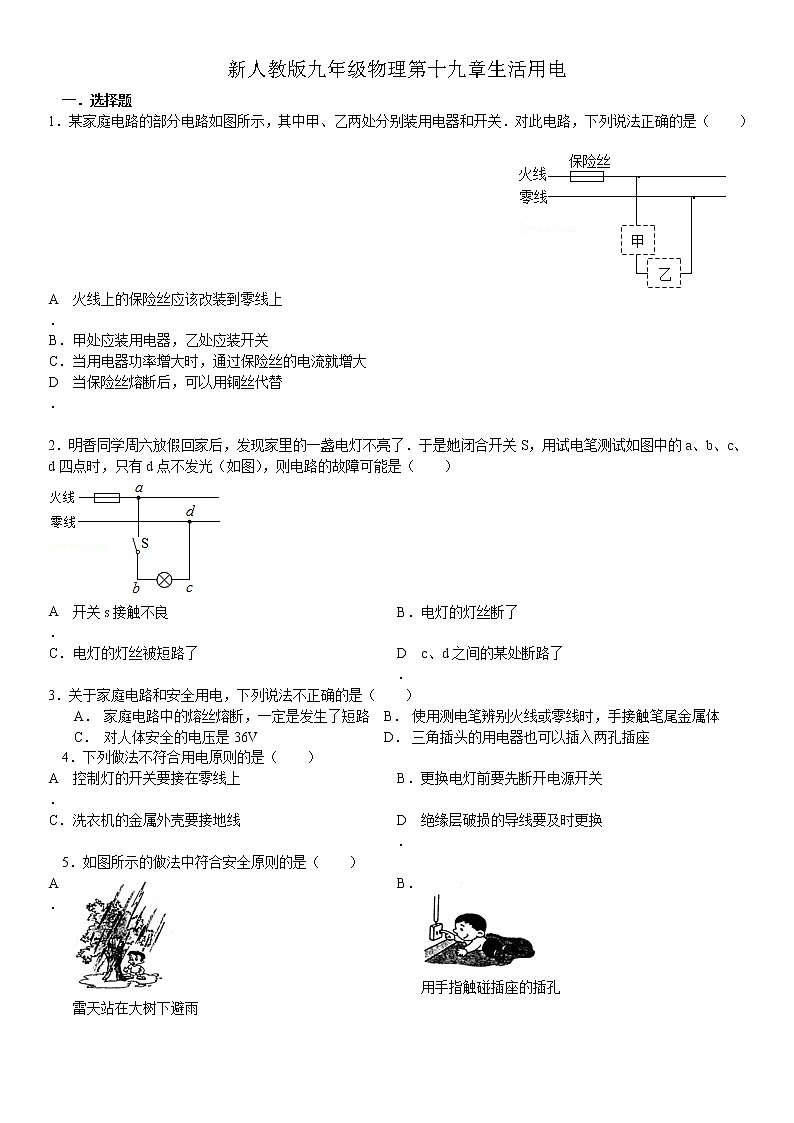

1．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（ ）

2．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是（ ）
3．关于家庭电路和安全用电，下列说法不正确的是（ ）
A．家庭电路中的熔丝熔断，一定是发生了短路B．使用测电笔辨别火线或零线时，手接触笔尾金属体
C．对人体安全的电压是36V D．三角插头的用电器也可以插入两孔插座
4．下列做法不符合用电原则的是（ ）
5．如图所示的做法中符合安全原则的是（ ）

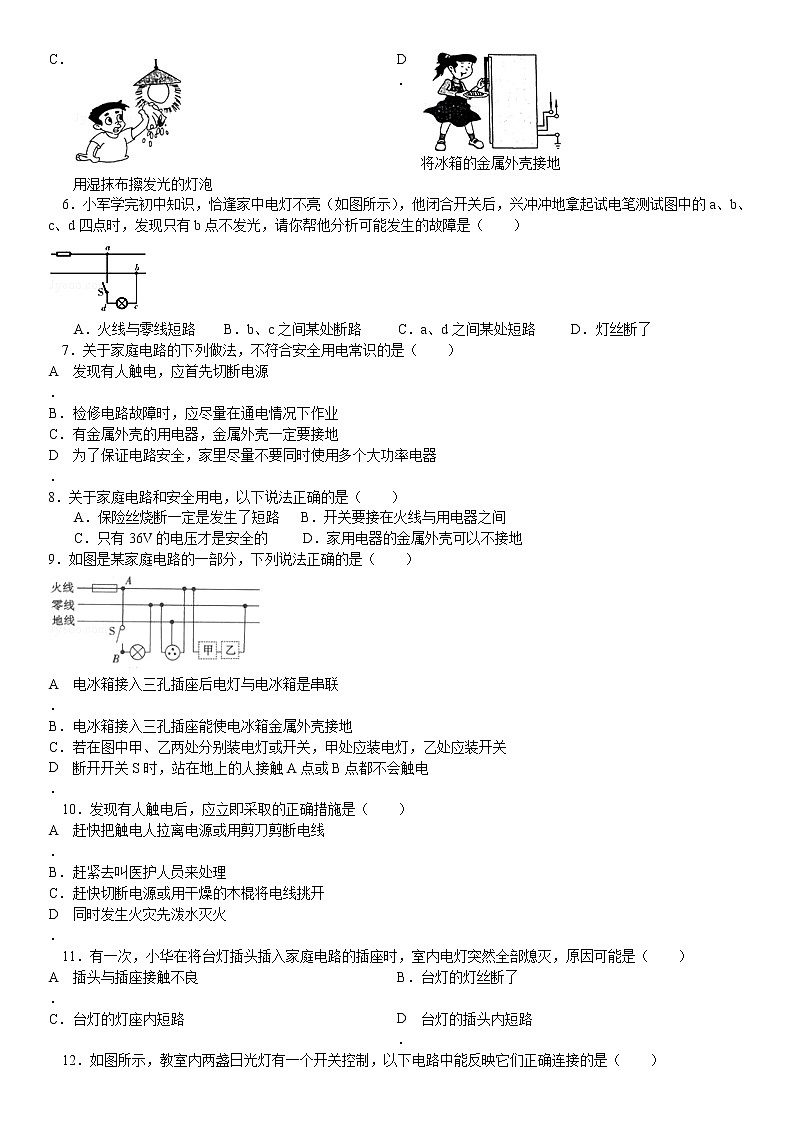

6．小军学完初中知识，恰逢家中电灯不亮（如图所示），他闭合开关后，兴冲冲地拿起试电笔测试图中的a、b、c、d四点时，发现只有b点不发光，请你帮他分析可能发生的故障是（ ）
A．火线与零线短路B．b、c之间某处断路C．a、d之间某处短路D．灯丝断了
7．关于家庭电路的下列做法，不符合安全用电常识的是（ ）
8．关于家庭电路和安全用电，以下说法正确的是（ ）
A．保险丝烧断一定是发生了短路 B．开关要接在火线与用电器之间
C．只有36V的电压才是安全的 D．家用电器的金属外壳可以不接地
9．如图是某家庭电路的一部分，下列说法正确的是（ ）
10．发现有人触电后，应立即采取的正确措施是（ ）
11．有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（ ）

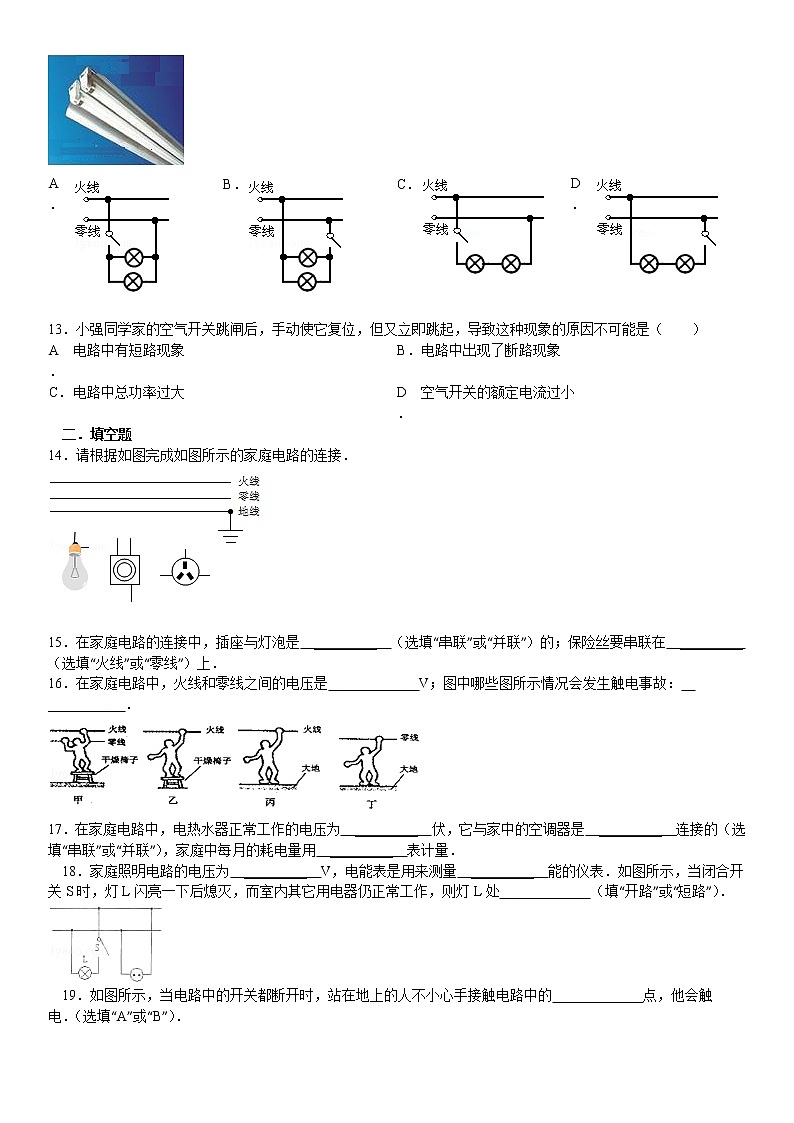

12．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（ ）

13．小强同学家的空气开关跳闸后，手动使它复位，但又立即跳起，导致这种现象的原因不可能是（ ）
二．填空题
14．请根据如图完成如图所示的家庭电路的连接．

15．在家庭电路的连接中，插座与灯泡是 _________ （选填“串联”或“并联”）的；保险丝要串联在 _________ （选填“火线”或“零线”）上．
16．在家庭电路中，火线和零线之间的电压是 _________ V；图中哪些图所示情况会发生触电事故： _________ ．
17．在家庭电路中，电热水器正常工作的电压为 _________ 伏，它与家中的空调器是 _________ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用 _________ 表计量．
18．家庭照明电路的电压为 _________ V，电能表是用来测量 _________ 能的仪表．如图所示，当闭合开关S时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L处 _________ （填“开路”或“短路”）．
19．如图所示，当电路中的开关都断开时，站在地上的人不小心手接触电路中的 _________ 点，他会触电．（选填“A”或“B”）．
20．请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和楼梯的两个带自动开关与螺口的路灯接入电路．

21．电暖器接入电路时与其他家用电器的连接方式是 _________ （选填“串联”或“并联”）．某家庭电路中电能表的示数为 ，若一个“220V 800W”的电暖器单独正常工作5h，则该电暖器消耗电能是 _________ kW•h，此时电能表的示数将变为 _________ ．

22．小莉学完家庭用电知识后，安装了某房间的照明电路（如图），经检查发现有三处错误，它们是： _________ ， _________ ， _________ （填写字母代号并说出错误原因）．
23．小明一家装修新居，卫生间新安装的“浴霸”正常工作电压是 _________ 伏，它上面有换气扇、取暖灯和照明灯，这些装置之间是 _________ （选填“串”或“并”）联的；换气扇工作时将电能主要转化为 _________ 能．
24．如图所示是家庭电路的一部分，其中 _________ （选填“A”或“B”或“C”）是火线，AB两根电线之间的电压是 _________ V．
三．解答题
25．请用笔画线表示导线，将如图中的电灯、开关和插座接入家庭电路中．

26．请你根据图中所给信息，分别把“灯泡”、“开关”的符号填到空白处，并在a、b、c三根导线中找出地线并标出．

27．如图是某家庭的部分电路，请把灯泡、插座连接到电路之中，要求电路连接符合安全用电原则．

第十九章生活用电参考答案与试题解析
一．选择题
1 C．2 D．3 ACD．4 A、5 D．6 B．7 B．8 B．9 B．10 C．11 D．12 A．13 B．
二．填空题
14
15并联；火线． 16．220；甲和丙． 17． 220；并联；电能． 18．220、电、开路． 19．A．
20．如图．
21．并联；4；03660．
22． B插座错误的串联在火线上、D开关错误的控制零线、F灯泡的螺口错误的接火线、顶部错误的接零线．
23． 220；并；机械．
24． A；220．
三．解答
25
26．如图．

27． 如下图：

A．
火线上的保险丝应该改装到零线上

B．
甲处应装用电器，乙处应装开关

C．
当用电器功率增大时，通过保险丝的电流就增大

D．
当保险丝熔断后，可以用铜丝代替

A．
开关s接触不良
B．
电灯的灯丝断了

C．
电灯的灯丝被短路了
D．
c、d之间的某处断路了

A．
控制灯的开关要接在零线上
B．
更换电灯前要先断开电源开关

C．
洗衣机的金属外壳要接地线
D．
绝缘层破损的导线要及时更换

A．
雷天站在大树下避雨
B．
用手指触碰插座的插孔

C．
用湿抹布擦发光的灯泡
D．
将冰箱的金属外壳接地

A．
发现有人触电，应首先切断电源

B．
检修电路故障时，应尽量在通电情况下作业

C．
有金属外壳的用电器，金属外壳一定要接地

D．
为了保证电路安全，家里尽量不要同时使用多个大功率电器

A．
电冰箱接入三孔插座后电灯与电冰箱是串联

B．
电冰箱接入三孔插座能使电冰箱金属外壳接地

C．
若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关

D．
断开开关S时，站在地上的人接触A点或B点都不会触电

A．
赶快把触电人拉离电源或用剪刀剪断电线

B．
赶紧去叫医护人员来处理

C．
赶快切断电源或用干燥的木棍将电线挑开

D．
同时发生火灾先泼水灭火

A．
插头与插座接触不良
B．
台灯的灯丝断了

C．
台灯的灯座内短路
D．
台灯的插头内短路

A．
B．
C．
D．

A．
电路中有短路现象
B．
电路中出现了断路现象

C．
电路中总功率过大
D．
空气开关的额定电流过小
