九年级物理第二十章《电和磁》综合测试题

这是一份九年级物理第二十章《电和磁》综合测试题，共5页。

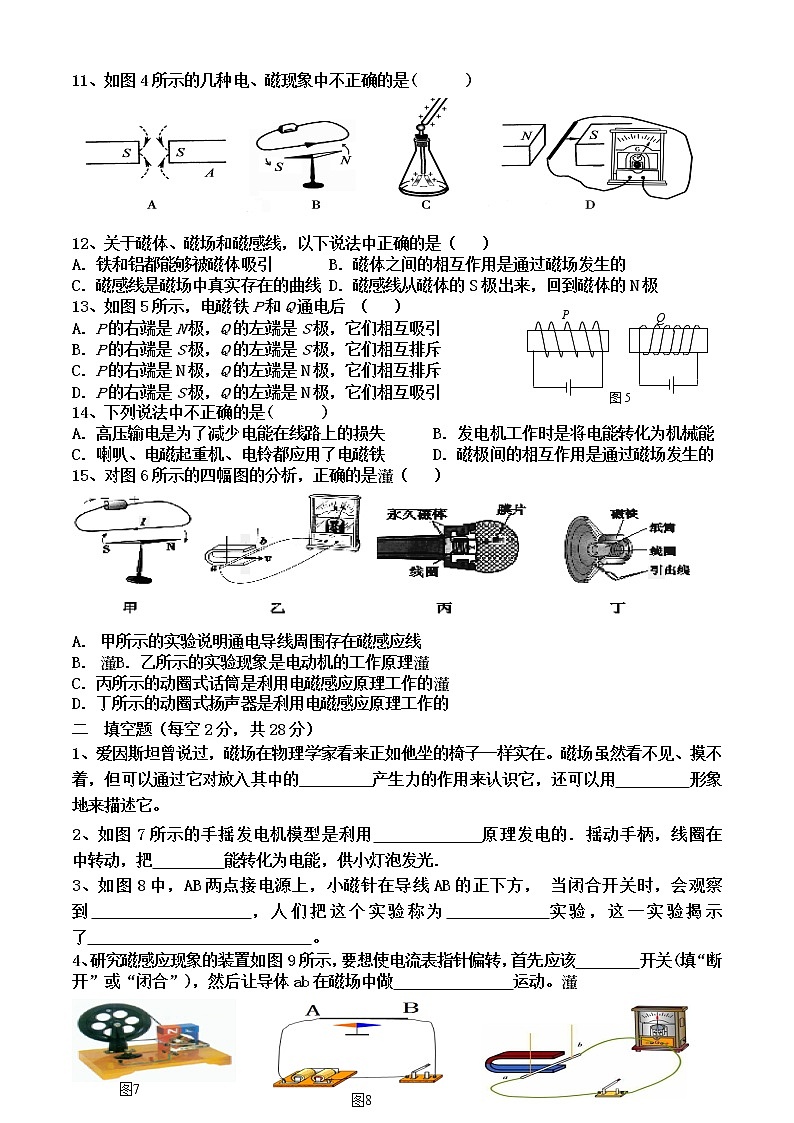

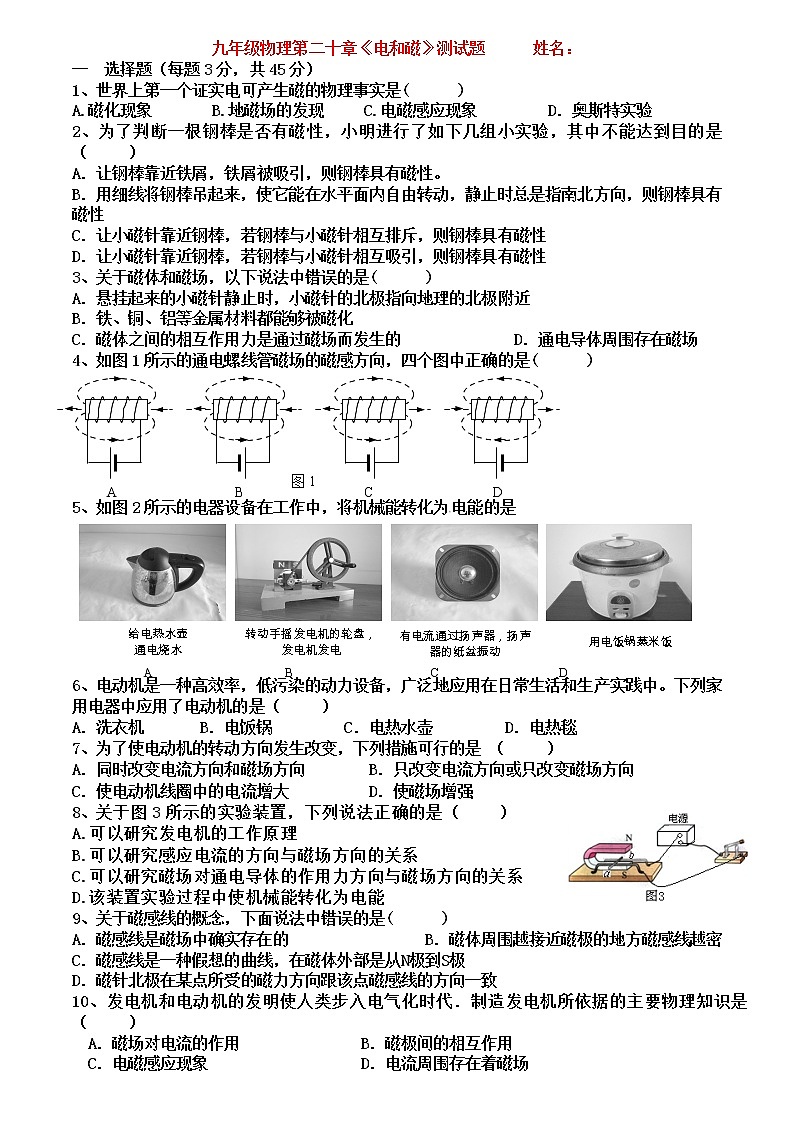

九年级物理第二十章《电和磁》测试题　　　姓名：一　选择题（每题3分，共45分）1、世界上第一个证实电可产生磁的物理事实是(      )A.磁化现象     B.地磁场的发现     C.电磁感应现象  　　 D．奥斯特实验2、为了判断一根钢棒是否有磁性，小明进行了如下几组小实验，其中不能达到目的是（     ）A．让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性。B．用细线将钢棒吊起来，使它能在水平面内自由转动，静止时总是指南北方向，则钢棒具有磁性C．让小磁针靠近钢棒，若钢棒与小磁针相互排斥，则钢棒具有磁性D．让小磁针靠近钢棒，若钢棒与小磁针相互吸引，则钢棒具有磁性3、关于磁体和磁场，以下说法中错误的是(      )A．悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B．铁、铜、铝等金属材料都能够被磁化　　C．磁体之间的相互作用力是通过磁场而发生的　　　　　　　D．通电导体周围存在磁场4、如图1所示的通电螺线管磁场的磁感方向，四个图中正确的是(      )      5、如图2所示的电器设备在工作中，将机械能转化为电能的是       6、电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中。下列家用电器中应用了电动机的是（     ）A．洗衣机       B．电饭锅         C．电热水壶         D．电热毯7、为了使电动机的转动方向发生改变，下列措施可行的是 （     ）A．同时改变电流方向和磁场方向        B．只改变电流方向或只改变磁场方向 C．使电动机线圈中的电流增大          D．使磁场增强8、关于图3所示的实验装置，下列说法正确的是（    ）A.可以研究发电机的工作原理B.可以研究感应电流的方向与磁场方向的关系C.可以研究磁场对通电导体的作用力方向与磁场方向的关系D.该装置实验过程中使机械能转化为电能9、关于磁感线的概念，下面说法中错误的是(      )A．磁感线是磁场中确实存在的           　　　B．磁体周围越接近磁极的地方磁感线越密C．磁感线是一种假想的曲线，在磁体外部是从N极到S极          D．磁针北极在某点所受的磁力方向跟该点磁感线的方向一致10、发电机和电动机的发明使人类步入电气化时代．制造发电机所依据的主要物理知识是（     ） A．磁场对电流的作用             B．磁极间的相互作用 C．电磁感应现象    　　       D．电流周围存在着磁场 11、如图4所示的几种电、磁现象中不正确的是(      )12、关于磁体、磁场和磁感线，以下说法中正确的是（   ）A．铁和铝都能够被磁体吸引       B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线 D．磁感线从磁体的S极出来，回到磁体的N极13、如图5所示，电磁铁P和Q通电后 （   ）A．P的右端是N极，Q的左端是S极，它们相互吸引　 B．P的右端是S极，Q的左端是S极，它们相互排斥 C．P的右端是N极，Q的左端是N极，它们相互排斥　D．P的右端是S极，Q的左端是N极，它们相互吸引14、下列说法中不正确的是(      )A．高压输电是为了减少电能在线路上的损失 　　 B．发电机工作时是将电能转化为机械能C．喇叭、电磁起重机、电铃都应用了电磁铁 　　 D．磁极间的相互作用是通过磁场发生的15、对图6所示的四幅图的分析，正确的是（   ）A．            甲所示的实验说明通电导线周围存在磁感应线B．            B．乙所示的实验现象是电动机的工作原理C．丙所示的动圈式话筒是利用电磁感应原理工作的D．丁所示的动圈式扬声器是利用电磁感应原理工作的二　填空题（每空2分，共28分）1、爱因斯坦曾说过，磁场在物理学家看来正如他坐的椅子一样实在。磁场虽然看不见、摸不着，但可以通过它对放入其中的_________产生力的作用来认识它，还可以用         形象地来描述它。2、如图7所示的手摇发电机模型是利用            原理发电的．摇动手柄，线圈在        中转动，把         能转化为电能，供小灯泡发光．3、如图8中，AB两点接电源上，小磁针在导线AB的正下方， 当闭合开关时，会观察到              ，人们把这个实验称为         实验，这一实验揭示了            　         　   。4、研究磁感应现象的装置如图9所示，要想使电流表指针偏转，首先应该        开关(填“断开”或“闭合”)，然后让导体ab在磁场中做               运动。    5、如图10所示，甲是                的原理图，乙是              的原理图。                6、如图11所示，手压电筒都有一接柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流。因此它是利用              原理，把       能转化为电能。最早发现此原理的科学家是             。三、作图题：（共12分）1、标出图12中的条形磁铁和小磁针B的极性。2、标出图13中磁铁的极性及磁感线的方向。       3、闭合开关，小磁针静止在如图14所示位置，请标出螺线管的N、S极和电源的正负极。   四、实验探究题（1题8分，2题7分，共15分）1.用图15所示的实验装置探究“产生感应电流的条件”。（1）实验中，通过观察来判断电路中是否有感应电流。 （2）闭合开关，若导体ab不动，左右移动磁铁，电路中（选填“有”或“无”）感应电流。（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显。请提出一条改进措施：。（4）该实验的结论是：闭合电路的一部分导体，在磁场中做磁感线运动时，导体中就会产生感应电流。2.一组同学在“"研究电磁铁的磁性强弱跟什么因素有关”的实验时,按如图16串联甲、乙两个电磁铁,并移动滑动变阻器的滑片P,进行多次实验.记录如下:   （1）实验中是通过电磁铁______________来判定其磁性强弱的；（2）比较1、2、3次实验记录,会发现电磁铁磁性与            有关。（3）比较____________次实验数据,会发现电流相同时,线圈匝数越多,电磁铁磁性就越强.   （4）电磁铁的磁性强弱还会哪些因素有关？”请提出你的猜想                                                       参考答案一　选择题（每题3分，共45分）题号123456789101112131415答案DDBABABCACDBBBC二　填空题（每空2分，共28分）1.磁体  磁感线2 电磁感应  机械3小磁针发生偏转   奥斯特实验  通电导体周围存在磁场4. 闭合   切割磁感线运动5. 电动机  发电机6.电磁感应  机械    法拉弟三　作图题（1题4分，2题4分，3题4分，共12分）见下图    四、实验探究题（1题8分，2题7分，共15分）1.（1）电流表指针偏转  （2）有   （3）有更灵敏的电流计或增强磁铁的磁场或把ab改为多匝导线   （4）切割2. （1）吸引大头针的数目  （2）电流  （3）1、4或2、5或3、6   （4）猜想有无均可，只要语言通顺                                     11111
