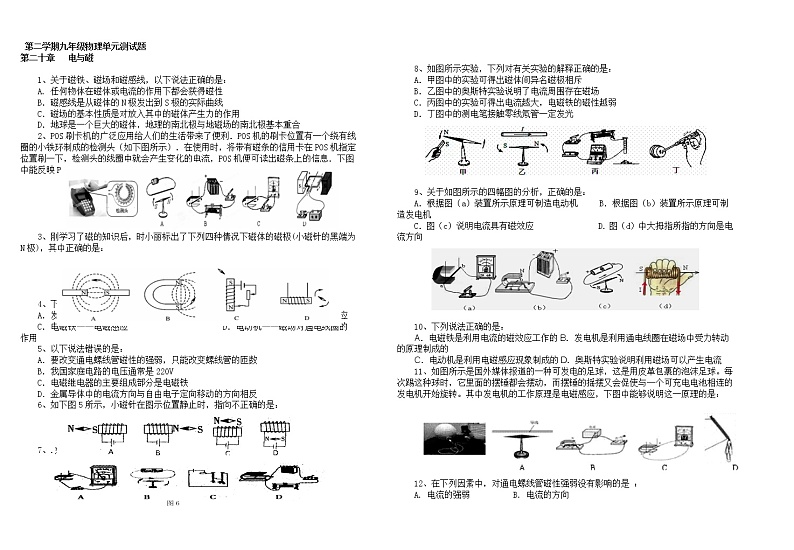

九年级物理第二十章《电与磁》单元测试题

这是一份九年级物理第二十章《电与磁》单元测试题，共3页。试卷主要包含了关于磁铁，下列电器对应的工作原理正确的是，以下说法错误的是等内容，欢迎下载使用。

1、关于磁铁、磁场和磁感线，以下说法正确的是：
A. 任何物体在磁体或电流的作用下都会获得磁性
B．磁感线是从磁体的N极发出到S极的实际曲线
C．磁场的基本性质是对放入其中的磁体产生力的作用
D．地球是一个巨大的磁体，地理的南北极与地磁场的南北极基本重合
2、POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如下图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是：
3、刚学习了磁的知识后，时小丽标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)，其中正确的是：

4、下列电器对应的工作原理正确的是：
A．发电机——电流磁效应 B．电磁继电器——电流的热效应
C．电磁铁——电磁感应 D．电动机——磁场对通电线圈的作用
5、以下说法错误的是：
A．要改变通电螺线管磁性的强弱，只能改变螺线管的匝数
B．我国家庭电路的电压通常是220V
C．电磁继电器的主要组成部分是电磁铁
D．金属导体中的电流方向与自由电子定向移动的方向相反
6、如下图5所示，小磁针在图示位置静止时，指向不正确的是：
7、.如图6所示是有关电与磁实验的装置图，其中用来研究电磁感应的是：
8、如图所示实验，下列对有关实验的解释正确的是：
A．甲图中的实验可得出磁体间异名磁极相斥
B．乙图中的奥斯特实验说明了电流周围存在磁场
C．丙图中的实验可得出电流越大，电磁铁的磁性越弱
D．丁图中的测电笔接触零线氖管一定发光
9、关于如图所示的四幅图的分析，正确的是：
A．根据图（a）装置所示原理可制造电动机 B．根据图（b）装置所示原理可制造发电机
C．图（c）说明电流具有磁效应 D. 图（d）中大拇指所指的方向是电流方向
10、下列说法正确的是：
A．电磁铁是利用电流的磁效应工作的B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．电动机是利用电磁感应现象制成的D．奥斯特实验说明利用磁场可以产生电流
11、如图所示是国外媒体报道的一种可发电的足球，这是用皮革包裹的泡沫足球。每次踢这种球时，它里面的摆锤都会摆动，而摆锤的摇摆又会促使与一个可充电电池相连的发电机开始旋转。其中发电机的工作原理是电磁感应，下图中能够说明这一原理的是：
12、在下列因素中，对通电螺线管磁性强弱没有影响的是 ：
A. 电流的强弱 B. 电流的方向
C.线圈的匝数 D. 螺线管中是否有铁芯
13、下列选项中．每位科学家与某项重大发现或重大发现的应用相对应．其中对应关系正确的是：
A．奥斯特—电磁起重机 B．沈括—地磁的两极和地理两极并不重合
C．法拉第—发电机 D．焦耳—电动机
14、电磁感应现象的发现，进一步揭示了电与磁之间的联系，由此发明了电动机，使人类大规模用电成为可能，开辟了电气化时代，发现这一现象的科学家是：
A.麦克斯韦 B.安培 C.法拉第 D.奥斯特
15、下列图中的“ ”表示闭合电路中垂直于纸面的一段导体的横截面，箭头方向表示导体的运动方向，下列各选项中能产生感应电流的是：

二、填空题：（每空2分，共46分）
16、磁体各部分的磁性强弱不同，其中条形磁体的 磁性最强，磁体上磁性最强的部分叫做 。使原来没有磁性的物体获得磁性的过程叫做 。
17、磁场是有方向的，小磁针在磁场中某点静止时 极所指方向，就是该点的磁场方向。
18、用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着 。磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极。
19、电螺线管周围的磁场跟 磁铁周围的磁场相似，通电螺线管周围的磁场方向与其电流方向之间的关系可以用 定则来判定。
20、如右图所示通电螺线管上方放一个小磁针，小磁针静止时的方向如图所示，通电螺线管c端为 极（填“N”或“S”），电源a端为 极（填“正”或“负）
21、内部带铁心的螺线管叫 ，电磁铁的优点很多，它的磁性有无可以由 来控制；电磁铁的磁性强弱可以由 或 来控制；电磁铁的南北极可以由 来控制，使用起来很方便。在电流一定时，螺线管的匝数越多，它的磁性越 ；在螺线管的匝数一定时，电流越大，磁性越 。
22、如左下图1所示的三个图中所蕴含的物理知识分别是：甲图说明通电导线周围存在 ；乙图说明通电导线在磁场中会受到 的作用；丙图说明同名磁极互相 。
23、通电螺线管附近的小磁针静止时，N极指向如右上图2所示，则螺线管的A端是 极，电源的D端是 极。
三、作图题：（每图4分，共24分）
24、根据如下左图中通电螺线管的磁感线方向标出小磁针的N极以及线圈中电流的方向。
25、磁针在如上右图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。
26、如下左图中两个螺线管通电后互相吸引，而且电流表的连接正确， 请在图中画出螺线管B的绕法并标出电源的正负极。
27、根据如上右图中通电螺线管的南北极，标出小磁针的N极和电源的“+”极。
28、如下左图所示，请根据图中给出的通电导体在磁场中的运动方向标出电流方向。
N S
S N
29、如右上图所示，为永磁体A和电磁铁B之间的磁场分布。请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“一”极。
2014-2015学年度第二学期九年级物理单元测试题
第二十章 电与磁
参考答案
一、选择(每题2分共30)
二、填空题：（每空2分，共46分）
16、两端，磁极，磁化。 17、北（N）。 18、磁场，北（N），南（S）。
19、条形，安培。 20、北（N），负。
21、电磁铁，通、断电，电流的强弱，线圈匝数的多少，电流方向，越强，越强。
22、磁场，磁力，排斥。 23、南（S），正（“+”）。
三、作图题：（每图4分，共24分）
24、如图所示： 25、如图所示：
N
N
N
＋
26、如图所示： 27、如图所示：
＋
28、如图所示： 29、如图所示：
.
S
＋
-
N S
S N题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
C
C
C
D
A
C
A
B
C
A
C
B
B
C
C
