人教版九年级物理第十八章《电功率》单元测试卷(含答案)-(1)

这是一份人教版九年级物理第十八章《电功率》单元测试卷(含答案)-(1)，共7页。试卷主要包含了选择题，填空题，简答题，计算题，实验探究题等内容，欢迎下载使用。


（测试时间45分钟，试题满分100分）

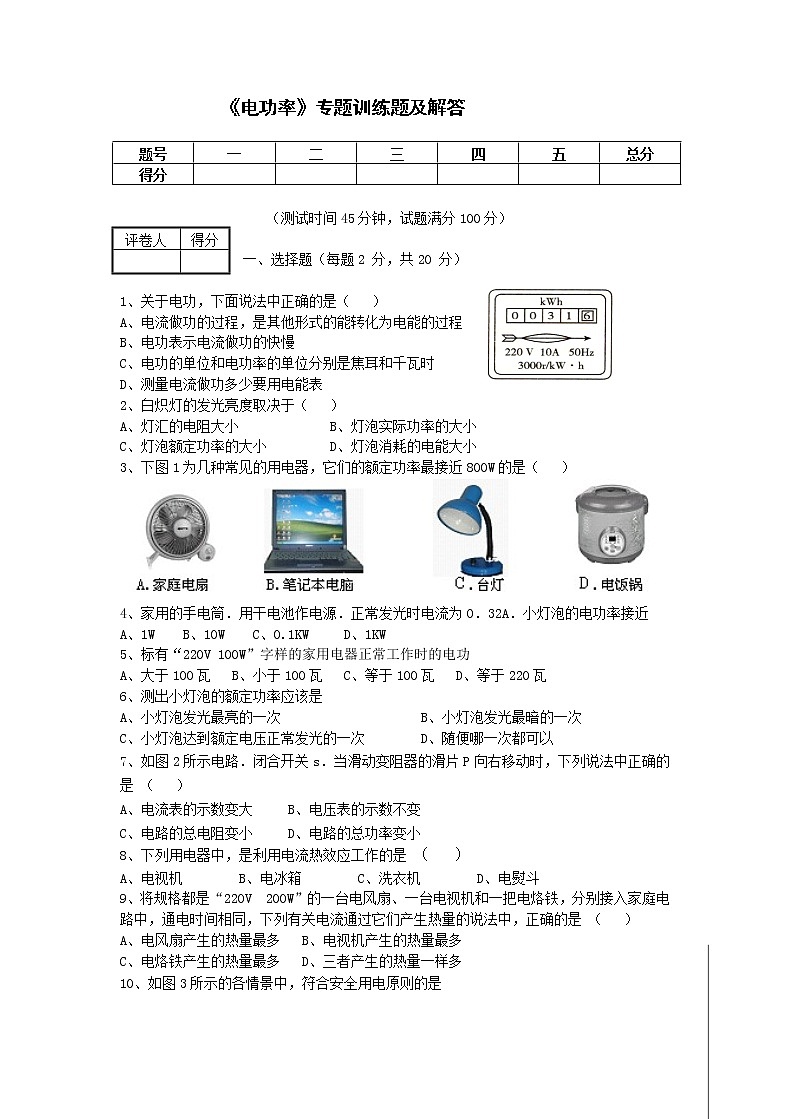

一、选择题（每题2 分，共20 分）
1、关于电功，下面说法中正确的是（ ）
A、电流做功的过程，是其他形式的能转化为电能的过程
B、电功表示电流做功的快慢
C、电功的单位和电功率的单位分别是焦耳和千瓦时
D、测量电流做功多少要用电能表
2、白炽灯的发光亮度取决于（ ）
A、灯汇的电阻大小 B、灯泡实际功率的大小
C、灯泡额定功率的大小 D、灯泡消耗的电能大小
3、下图1为几种常见的用电器，它们的额定功率最接近800W的是（ ）
4、家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近
A、1W B、10W C、0.1KW D、1KW
5、标有“220V 100W”字样的家用电器正常工作时的电功
A、大于100瓦B、小于100瓦C、等于100瓦D、等于220瓦
6、测出小灯泡的额定功率应该是
A、小灯泡发光最亮的一次 B、小灯泡发光最暗的一次
C、小灯泡达到额定电压正常发光的一次 D、随便哪一次都可以
7、如图2所示电路．闭合开关s．当滑动变阻器的滑片P向右移动时，下列说法中正确的是 （ ）
A、电流表的示数变大 B、电压表的示数不变
C、电路的总电阻变小 D、电路的总功率变小
8、下列用电器中，是利用电流热效应工作的是 （ ）
A、电视机 B、电冰箱 C、洗衣机 D、电熨斗
9、将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是 （ ）
A、电风扇产生的热量最多 B、电视机产生的热量最多
C、电烙铁产生的热量最多 D、三者产生的热量一样多
10、如图3所示的各情景中，符合安全用电原则的是

图3
电器失火时先切断电源 湿衣服晾在电线上 用湿布擦抹电器 用电器未加接地保护
A B C D
二、填空题（每空2 分，共46分）
1、降低彩电的电能消耗，你有什么合理的建议。(答出两点)
(1)____________________________，(2)________________________________。
2、小明家的电能表的参数如图4所示，他家可以同时使用的用电器的总功率最大是 W。图中电能表上所显示的数值是他家6月初的用电情况，6月末他家电能表示数是 ，则6月份小明家消耗的电能是 kW·h。
图5


3、如图5是家庭电路中常用的一种灯泡以及灯泡上的铭牌。
（1）根据它的铭牌，你能知道的物理量有 、 （写出两个物理量的名称及其数值）
（2）根据铭牌上的信息，通过计算你还能知道的物理量有 、 （写出两个物理量的名称及其数值）
4、微波炉是效率很高的家用电器，一个标有“220 V，880W”的微波炉，正常使用时，其电阻是_________Ω，通过它的电流是__________A，若用它煮一餐饭花15分钟的时间，则煮一餐饭用__________度电。
5、一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需 联一个阻值为 Ω的电阻。
6、在一些电器设备中，常采用铜而不是铝作导线，是因为同等条件下，铜导线的电阻_______（填“较大”或“较小”），可以减小由于_______造成的能量损失．

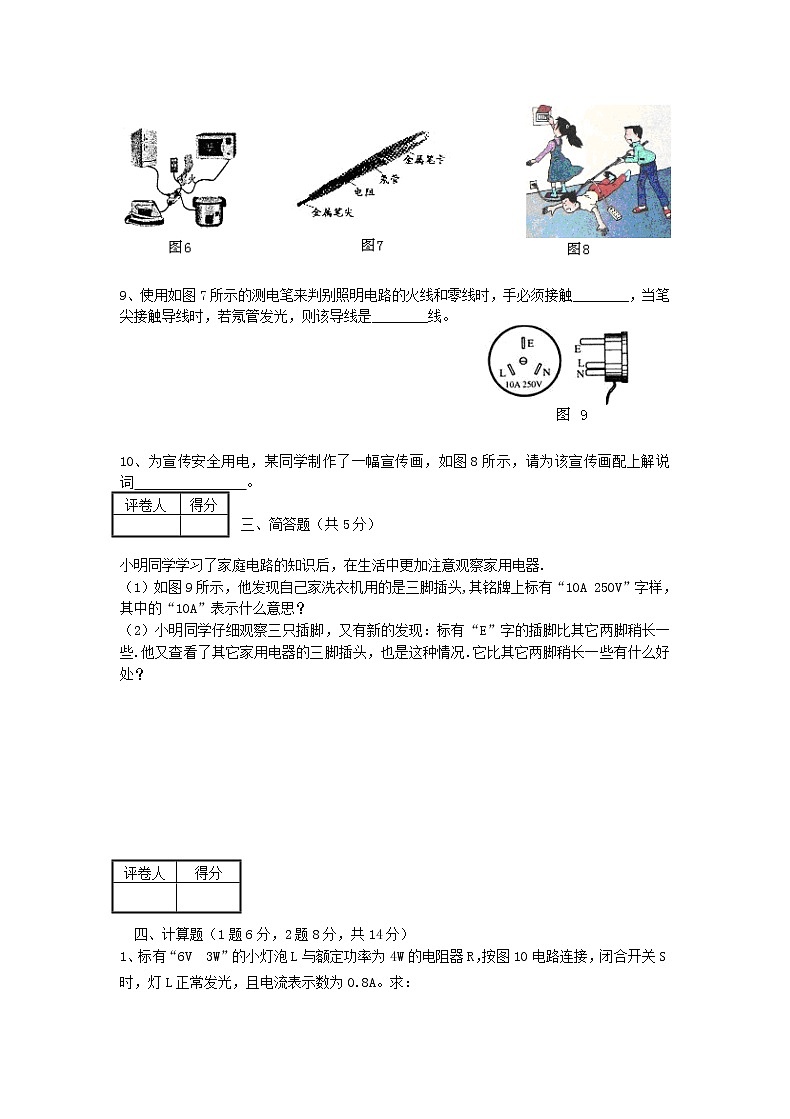

7、在家庭电路中，若同时接入如图6所示的用电器，会造成电路 过大，从而引起干路的 过大，根据 定律，可知导线中将产生大量的 ，使导线发热，甚至燃烧引起火灾。
8、家庭照明电路的电压为 伏，电灯与电灯之间是 的（选填“串联”或“并联”），电能表是用来测量 能的仪表。
使用如图7所示的测电笔来判别照明电路的火线和零线时，手必须接触________，当笔尖接触导线时，若氖管发光，则该导线是________线。
10、为宣传安全用电，某同学制作了一幅宣传画，如图8所示，请为该宣传画配上解说词 。

三、简答题（共5分）
小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.
（1）如图9所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？

四、计算题（1题6分，2题8分，共14分）
1、标有“6V 3W”的小灯泡L与额定功率为4W的电阻器R，按图10电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.8A。求：
图10
(1)电阻器R的阻值；
(2)此时小灯泡和电阻器消耗的总功率。
2、如图11所示的电路中，电源电压不变，电阻R1=20Ω。当开关S接位置1时，电流表的示数为0.6A；当开关S接位置2时，电流表的示数为0.2A。求：
A
R1
R2
S
1
2
图11
（1）电源电压。
（2）开关S接位置2时，电阻R2消耗的电功率。
五、实验探究题（1题7分，2题8分，共15分）
图13
1、在测定小灯泡的电阻和额定功率的实验中，有器材：电阻约为10Ω的小灯泡一只，量程3V的电压表一个，开关一个，滑动变阻器一个，电源电压3V，导线若干。另可供选择的电流表有：
A．量程为100mA的电流表；
图12
B．量程为0.6A的电流表；
C．量程为3A的电流表。
（1）在测定小灯泡的额定功率实验前应先记录小灯泡的 （选填“额定电压”、“电阻”或“额定功率”）。
（2）为保证测量比较准确，电流表应选 。
（3）实验的电路图如图12所示，图中甲是 。连接电路时，开关应 。
（4）根据电路图连接好实物后，闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变，出现故障的原因可能是 。
（5）故障排除后，开始进行实验，根据测出的数据，画出了电流、电压的关系图象（如图13），由此可判断小灯泡灯丝的电阻随电压的增大而 ，原因是 。
2、在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3．8 V的小灯泡和一个标有“20Ω,1．5A”的滑动变阻器，设计了如图14甲所示的电路。
(1)如果小灯泡的额定功率小于2w，电流表的量程选 A为宜；
(2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)在实验中，若电压表示数为2 V，则灯泡的实际功率 额定功率(选填“>”、“<”或“=”)；
(4)当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接人电路的接线柱应是和 。当电压表的示数为 V时小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为 W；
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
eq \\ac(○,1)
②
参考答案
一、选择题（每题2 分，共20 分）
二、填空题（每空2 分，共46分）
减少待机时间；少看电视；减小音量；调低亮度等。
2200 58
3、（1）额定电压220V、额定（电）功率40W（正常发光功率）
（2）（正常工作、额定）电流0.18A 、电阻1210Ω（1222.2Ω）
4、55 4 0.22
5、串 12
6、较小 电热（电流的热效应）
7、总功率 总电流 焦耳 热
8、220 并联 电
9、金属笔卡(笔尾金属体) 火
10、发现有人触电时应立即切断电源或者用干木棍等绝缘体挑开电线
三、简答题（共5分）
（1） “10A”表示允许通过的最大电流
（2） 它比其它两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电 。
四、计算题（1题6分，2题8分，共14分）
1、解：(1)灯L正常发光，灯电流IL＝P/U＝3W/6V=0.5A
电阻的电流I1＝I—IL=0.8A-0.3A=0.5A
电阻R＝U/I1＝20Ω
(2)总功率P＝UI＝4.8W
2、解：（1）当开关接位置1时，只有R1接入电路
电源电压U=I1R1=0.6A×20Ω=12V
（2）当开关接位置2时，R1、R2串联
R1两端电压U1=I1R1=0.2A×20Ω=4V
R2分去电压U2=U－U1=12V－4V=8V
R2消耗P2 =I2U2=0.2A×8V=1.6W
五、实验探究题（1题7分，2题8分，共15分）
1、（1）额定电压 （2） B （3）电流表 断开
（4）灯丝断了或灯座处断路 （5）增大 灯丝电阻随温度升高而增加
2、 (1)O--0．6
(2)如图
(3)<
(4)A 3．8 1．52
(1)①连接电路时开关没有断开
②没有将变阻器的滑片调到阻值最大位置
题号
一
二
三
四
五
总分
得分
评卷人
得分
评卷人
得分
评卷人
得分
评卷人
得分
评卷人
得分
1
2
3
4
5
6
7
8
9
10
D
B
D
A
C
C
D
D
C
A
