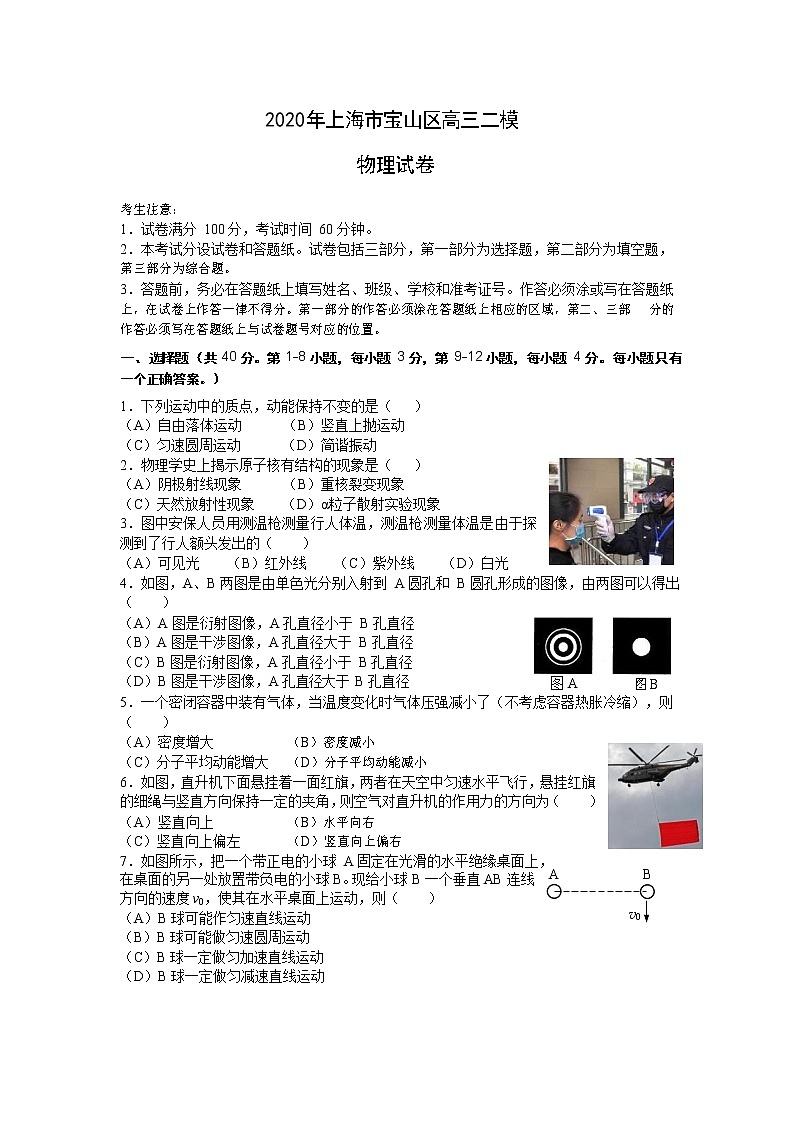

2020年上海市宝山区高三二模物理试卷及答案

这是一份2020年上海市宝山区高三二模物理试卷及答案，共6页。试卷主要包含了本考试分设试卷和答题纸等内容，欢迎下载使用。

考生注意：
1．试卷满分 100 分，考试时间 60 分钟。
2．本考试分设试卷和答题纸。试卷包括三部分，第一部分为选择题，第二部分为填空题， 第三部分为综合题。
3．答题前，务必在答题纸上填写姓名、班级、学校和准考证号。作答必须涂或写在答题纸上，在试卷上作答一律不得分。第一部分的作答必须涂在答题纸上相应的区域，第二、三部 分的作答必须写在答题纸上与试卷题号对应的位置。
一、选择题（共 40 分。第 1-8 小题，每小题 3 分，第 9-12 小题，每小题 4 分。每小题只有一个正确答案。）
1．下列运动中的质点，动能保持不变的是（ ）
（A）自由落体运动 （B）竖直上抛运动
（C）匀速圆周运动 （D）简谐振动
2．物理学史上揭示原子核有结构的现象是（ ）
（A）阴极射线现象 （B）重核裂变现象
（C）天然放射性现象 （D）α粒子散射实验现象
3．图中安保人员用测温枪测量行人体温，测温枪测量体温是由于探测到了行人额头发出的（）
（A）可见光 （B）红外线 （C）紫外线 （D）白光
4．如图，A、B 两图是由单色光分别入射到 A 圆孔和 B 圆孔形成的图像，由两图可以得出
（ ）
（A）A 图是衍射图像，A 孔直径小于 B 孔直径
（B）A 图是干涉图像，A 孔直径大于 B 孔直径
（C）B 图是衍射图像，A 孔直径小于 B 孔直径
（D）B 图是干涉图像，A 孔直径大于 B 孔直径
图 A图B
5．一个密闭容器中装有气体，当温度变化时气体压强减小了（不考虑容器热胀冷缩），则
（）
（A）密度增大（B）密度减小
（C）分子平均动能增大（D）分子平均动能减小
6．如图，直升机下面悬挂着一面红旗，两者在天空中匀速水平飞行，悬挂红旗的细绳与竖直方向保持一定的夹角，则空气对直升机的作用力的方向为（）
（A）竖直向上（B）水平向右
（C）竖直向上偏左（D）竖直向上偏右
7．如图所示，把一个带正电的小球 A 固定在光滑的水平绝缘桌面上，
v0
在桌面的另一处放置带负电的小球 B。现给小球 B 一个垂直 AB 连线AB
方向的速度 v0，使其在水平桌面上运动，则（）
（A）B 球可能作匀速直线运动
（B）B 球可能做匀速圆周运动
（C）B 球一定做匀加速直线运动
（D）B 球一定做匀减速直线运动
x/cm
2
O
1
23456t/s
-2

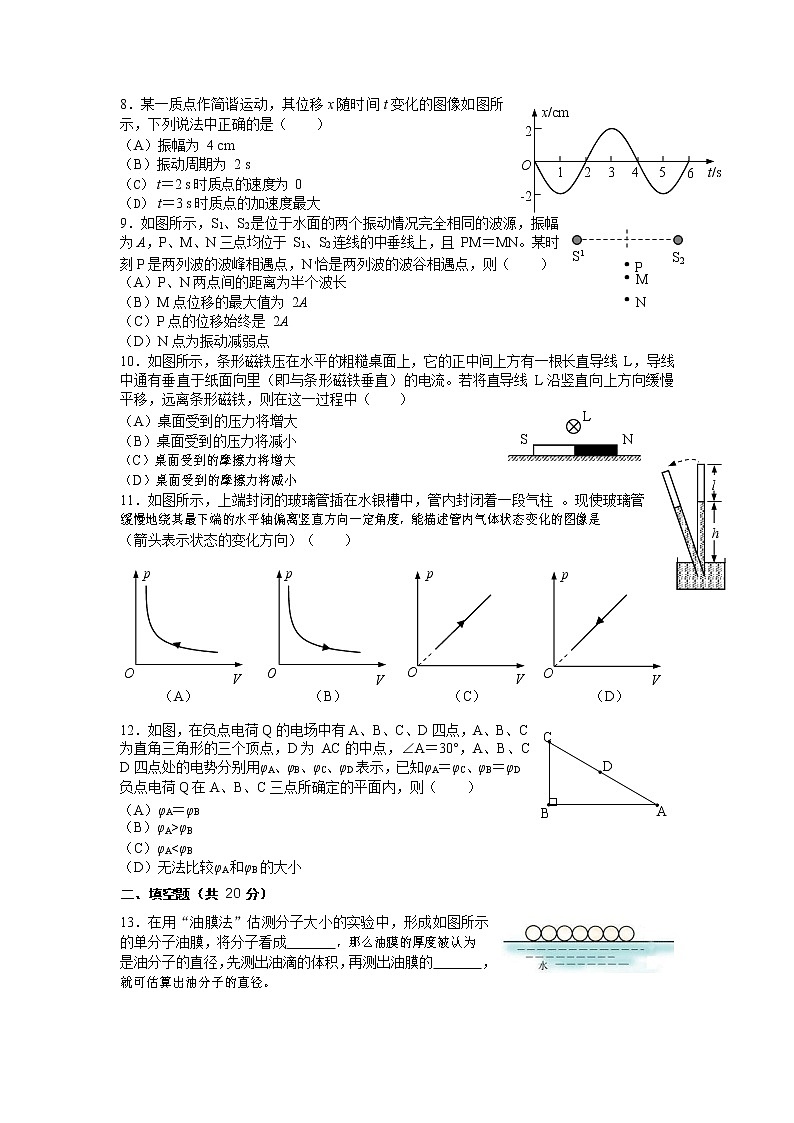

8．某一质点作简谐运动，其位移 x 随时间 t 变化的图像如图所示，下列说法中正确的是（）
（A）振幅为 4 cm
（B）振动周期为 2 s
t＝2 s 时质点的速度为 0
t＝3 s 时质点的加速度最大
S
9．如图所示，S1、S2 是位于水面的两个振动情况完全相同的波源，振幅为 A，P、M、N 三点均位于 S1、S2 连线的中垂线上，且 PM＝MN。某时
1
刻 P 是两列波的波峰相遇点，N 恰是两列波的波谷相遇点，则（）
（A）P、N 两点间的距离为半个波长
（B）M 点位移的最大值为 2A
（C）P 点的位移始终是 2A
（D）N 点为振动减弱点
·PS2
·M
·N
10．如图所示，条形磁铁压在水平的粗糙桌面上，它的正中间上方有一根长直导线 L，导线中通有垂直于纸面向里（即与条形磁铁垂直）的电流。若将直导线 L 沿竖直向上方向缓慢平移，远离条形磁铁，则在这一过程中（ ）
（A）桌面受到的压力将增大L
（B）桌面受到的压力将减小SN
l
h
（C）桌面受到的摩擦力将增大
（D）桌面受到的摩擦力将减小
11．如图所示，上端封闭的玻璃管插在水银槽中，管内封闭着一段气柱 。现使玻璃管缓慢地绕其最下端的水平轴偏离竖直方向一定角度，能描述管内气体状态变化的图像是
p
p
（箭头表示状态的变化方向）（）
p
p
OVO
VOVOV
（A）（B）（C）（D）
D
12．如图，在负点电荷 Q 的电场中有 A、B、C、D 四点，A、B、CC
为直角三角形的三个顶点，D 为 AC 的中点，∠A＝30°，A、B、C
D 四点处的电势分别用φA、φB、φC、φD 表示，已知φA＝φC、φB＝φD 负点电荷 Q 在 A、B、C 三点所确定的平面内，则（）
（A）φA＝φBBA
（B）φA>φB
（C）φA<φB
（D）无法比较φA 和φB 的大小
二、填空题（共 20 分）
13．在用“油膜法”估测分子大小的实验中，形成如图所示的单分子油膜，将分子看成 ，那么油膜的厚度被认为 是油分子的直径，先测出油滴的体积，再测出油膜的 ， 就可估算出油分子的直径。
O
R
R
m

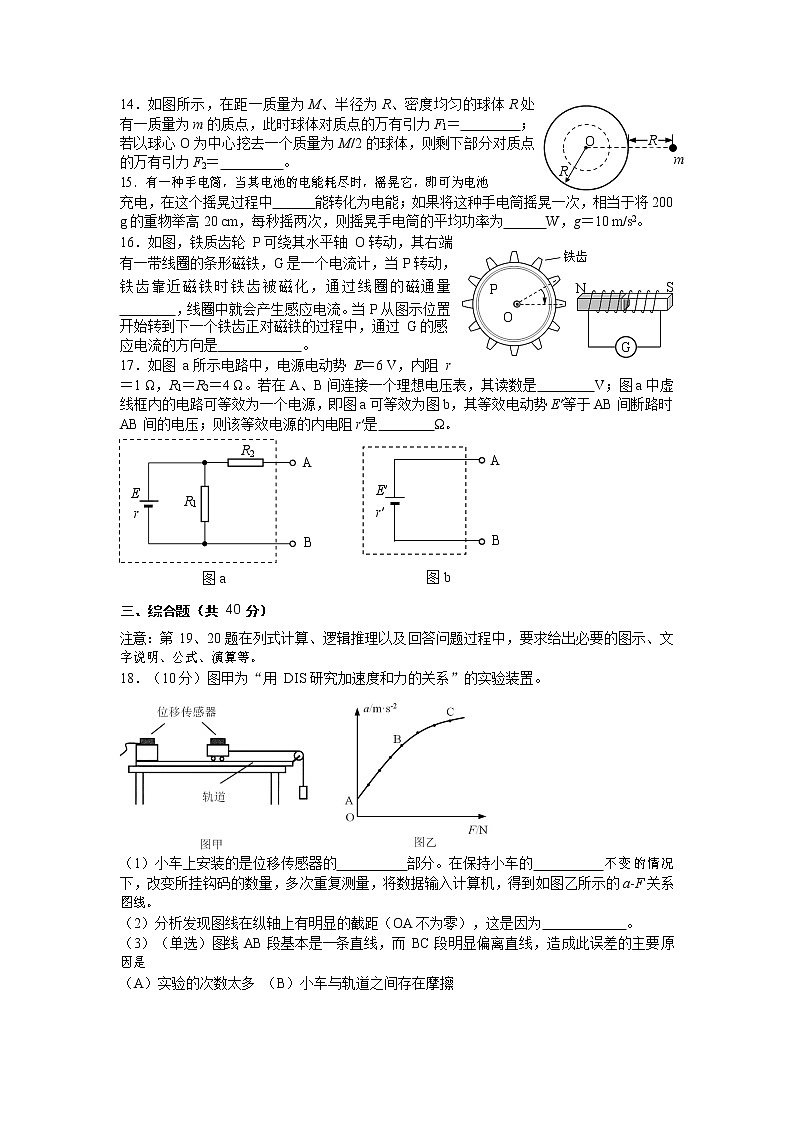

14．如图所示，在距一质量为 M、半径为 R、密度均匀的球体 R 处有一质量为 m 的质点，此时球体对质点的万有引力 F1＝ ； 若以球心 O 为中心挖去一个质量为 M/2 的球体，则剩下部分对质点的万有引力 F2＝ 。
15．有一种手电筒，当其电池的电能耗尽时，摇晃它，即可为电池
充电，在这个摇晃过程中 能转化为电能；如果将这种手电筒摇晃一次，相当于将 200
g 的重物举高 20 cm，每秒摇两次，则摇晃手电筒的平均功率为 W，g＝10 m/s2。
16．如图，铁质齿轮 P 可绕其水平轴 O 转动，其右端
有一带线圈的条形磁铁，G 是一个电流计，当 P 转动，铁齿
G
铁齿靠近磁铁时铁齿被磁化， 通过线圈的磁通量PNS
，线圈中就会产生感应电流。当 P 从图示位置O
开始转到下一个铁齿正对磁铁的过程中，通过 G 的感
应电流的方向是 。
17．如图 a 所示电路中，电源电动势 E＝6 V，内阻 r
＝1 Ω，R1＝R2＝4 Ω。若在 A、B 间连接一个理想电压表，其读数是 V；图 a 中虚线框内的电路可等效为一个电源，即图 a 可等效为图 b，其等效电动势 E′等于 AB 间断路时
AB 间的电压；则该等效电源的内电阻 r′是 Ω。
R2
E
r
R1
E′
r′
A
B
图 a图 b
三、综合题（共 40 分）
注意：第 19、20 题在列式计算、逻辑推理以及回答问题过程中，要求给出必要的图示、文字说明、公式、演算等。
18．（10 分）图甲为“用 DIS 研究加速度和力的关系”的实验装置。
（1）小车上安装的是位移传感器的 部分。在保持小车的 不变的情况 下，改变所挂钩码的数量，多次重复测量，将数据输入计算机，得到如图乙所示的 a-F 关系图线。
（2）分析发现图线在纵轴上有明显的截距（OA 不为零），这是因为 。
（3）（单选）图线 AB 段基本是一条直线，而 BC 段明显偏离直线，造成此误差的主要原因是
（A）实验的次数太多 （B）小车与轨道之间存在摩擦
（C）钩码的总质量明显地大于小车的总质量（D）释放小车之前就启动记录数据的程序 在多次实验中，如果钩码的总质量不断地增大，BC 曲线将不断地延伸，那么该曲线所逼近的渐近线的方程为 。
19．（16 分）如图所示，平行光滑金属导轨 ab、cd 位于竖直平面内两导轨间距 L＝0.1 m。在 ac 间接有一阻值 R＝0.08 Ω的电阻，水平放置的导体棒 PQ 质量 m＝0.1 kg、电阻 r＝0.02 Ω，其它电阻不计。导体棒PQ 由静止开始下落（始终与导轨紧密接触），当下落 h＝0.45 m 的高度时，进入方向水平且与导轨平面垂直的沿 y 方向逐渐减小而 x 方向不变的磁场，若导体棒在磁场中以 9 m/s2 的加速度做匀加速直线运动，不计空气阻力，g＝10 m/s2，求：
（1）导体棒进入磁场时的速度大小 v0；
（2）导体棒从进入磁场下落 1 m 的过程中，电阻 r 上产生的热量 Qr
（3）磁感强度 B 随 y 变化的函数关系。
aRc
P
Q
h
××××
××××
×
×
x/m
×××××
×××××
y/m bd
答案
1-12 CCBAD CBDBB AB
13. 【答案】
球形 面积
14.
15. 【答案】
机械 0.8
16. 【答案】
增大 先向左再向右
17. 【答案】
4.8 4.8
18. 【答案】
发射器 总质量 左边木板垫得过高 C a=g
19. 【答案】
解：（1）根据动能定理可得：mgh=
解得v0=3m/s；
（2）导体棒在磁场中匀加速运动，重力不变，则安培力不变，
根据牛顿第二定律得：mg-FA=ma
解得：FA=0.1N，
导体棒从进入磁场下落1m的过程中克服安培力做的功为：
WA=FAs=0.1J
根据功能关系可得回路中产生的焦耳热为Q总=WA=0.1J
答：（1）导体棒进入磁场时的速度大小为3m/s；
（2）导体棒从进入磁场下落1m的过程中，电阻r上产生的热量为0.02J；
（3）磁感强度B随y变化的函数关系为。
20. 【答案】
解：（1）卡车以最大速度行驶时，发动机达到额定功率，卡车做匀速直线运动，则牵引力和阻力大小相等，可得最大速度为：
（2）卡车在坡道上向上行驶，克服重力和阻力做功，上升到坡顶时，克服重力和阻力做的功为：
W克=W克G+W克f=mgh+0.2mgsBD=10×103×10×6J+0.2×104×10×60J=1.8×106J
卡车在B点时，动能大小为：
因为Ek＜W克G+W克f，则卡车到达不了坡顶D；
若要使卡车到达坡顶D，还需要做的功为：；
（3）卡车行驶到B处时，若保持发动机牵引力的功率不变，除了阻力外，还受重力沿斜面向下的分力，则卡车受到总的阻力增大，牵引力小于总的阻力，将做减速运动，根据F=可知，卡车减速，牵引力增大，则减速的加速度减小，当速度减小到牵引力等于总的阻力大小时，卡车做匀速运动；
则卡车先做加速度减小的减速运动，再做匀速运动。
答：（1）卡车向右行驶的最大速度是10m/s；
（2）不能行驶到坡顶D，发动机至少还需要做1.3×106J的功才能使卡车到达坡顶；
（3）卡车先做加速度减小的减速运动，再做匀速运动。
