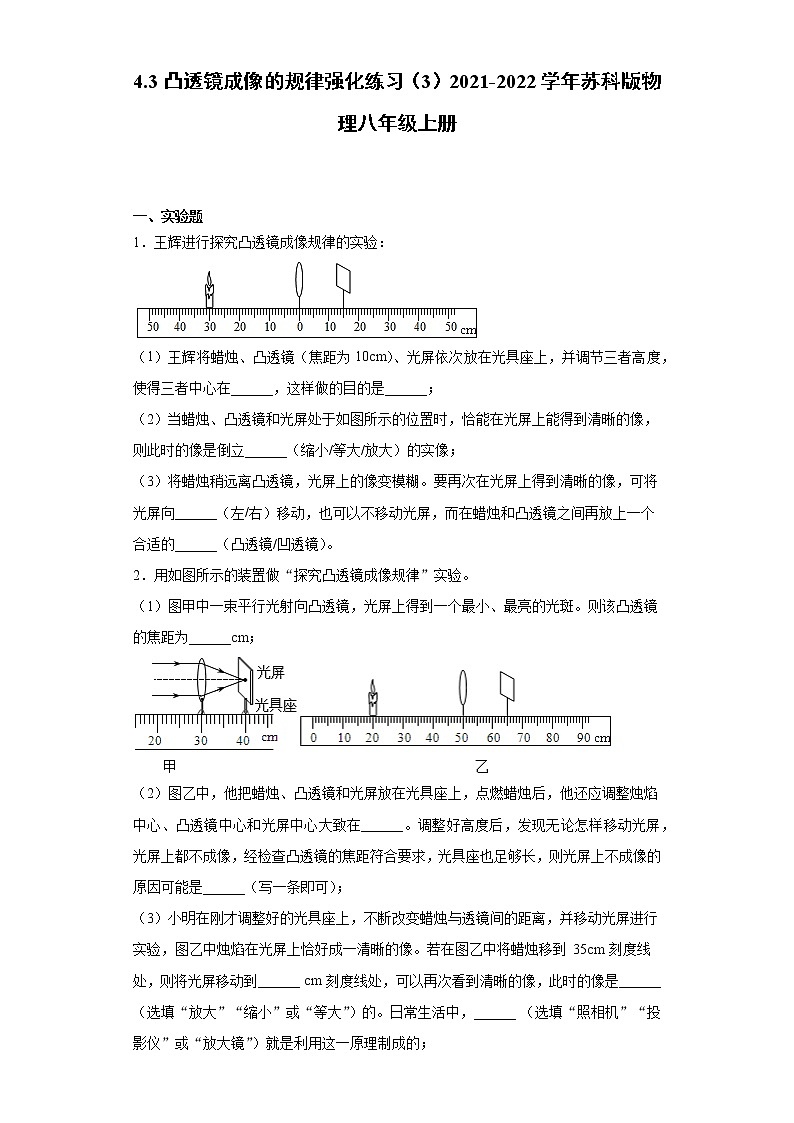

4.3凸透镜成像的规律强化练习（3）2021-2022学年苏科版物理八年级上册

一、实验题

1．王辉进行探究凸透镜成像规律的实验：

（1）王辉将蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，并调节三者高度，使得三者中心在______，这样做的目的是______；

（2）当蜡烛、凸透镜和光屏处于如图所示的位置时，恰能在光屏上能得到清晰的像，则此时的像是倒立______（缩小/等大/放大）的实像；

（3）将蜡烛稍远离凸透镜，光屏上的像变模糊。要再次在光屏上得到清晰的像，可将光屏向______（左/右）移动，也可以不移动光屏，而在蜡烛和凸透镜之间再放上一个合适的______（凸透镜/凹透镜）。

2．用如图所示的装置做“探究凸透镜成像规律”实验。

（1）图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑。则该凸透镜的焦距为______cm；

（2）图乙中，他把蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛后，他还应调整烛焰中心、凸透镜中心和光屏中心大致在______。调整好高度后，发现无论怎样移动光屏， 光屏上都不成像，经检查凸透镜的焦距符合要求，光具座也足够长，则光屏上不成像的原因可能是______（写一条即可）；

（3）小明在刚才调整好的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，图乙中烛焰在光屏上恰好成一清晰的像。若在图乙中将蜡烛移到 35cm 刻度线处，则将光屏移动到______ cm 刻度线处，可以再次看到清晰的像，此时的像是______（选填“放大”“缩小”或“等大”）的。日常生活中，______ （选填“照相机”“投影仪”或“放大镜”）就是利用这一原理制成的；

（4）若将图乙中的凸透镜换成焦距为 25cm 凸透镜，保持蜡烛和凸透镜在原来位置不变， 在光具座上移动光屏，______ （选填“能”或“不能”）找到一个位置，使像清晰的呈现在光屏上。（光具座总长 100cm）

3．小明和小亮在探究“凸透镜成像规律”的实验中，如图甲所示，将焦距为10cm的A凸透镜固定在光具座上，调整好蜡烛和光屏的位置后，光屏上恰好得到烛焰清晰的像（未画出）。

（1）图甲中凸透镜的成像特点与 ______（选填“放大镜”“投影仪”或“照相机”）的成像特点相同；

（2）接着，小亮用不透光的纸板挡住凸透镜的上半部分，他 ______；（选填“能”或“不能”）在光屏上看到蜡烛完整的像；

（3）保持蜡烛和透镜的位置不变，将A凸透镜换成焦距为15cm的B凸透镜，要想在光屏上呈现烛焰清晰的像，光屏应向 ______（选填“左”或“右”）移动；

（4）实验一段时间后，原来成在光屏中央的像跑到了图乙所示的位置，下列操作可以让像重新回到光屏中央的是 ______。

①光屏下移一段距离

②蜡烛下移一段距离

③透镜下移一段距离

4．如图所示，是“探究凸透镜成像规律”的实验；

（1）将蜡烛置于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物的大小相等，则该凸透镜的焦距是 ______cm；

（2）把蜡烛移动到A处，光屏上的像变得模糊，要使像变清晰，光屏应向 ______（填“左“或右”）移动，直到光屏上呈现清晰的像，此时光屏上的像是倒立、______的实像；

（3）当光屏上成清晰的像时，小华用不透明的纸板挡住透镜下半部分，则光屏上所成的像 ______（选填“完整”或“不完整”）；

（4）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向 ______（选填“上”或“下”）方移动。

5．在“探究凸透镜成像规律”实验中，将蜡烛、焦距等于10cm的凸透镜、光屏放在光具座上，如图所示。

（1）点燃蜡烛后，下列“调节烛焰、透镜、光屏三者的中心在同一高度上”的操作，比较规范的是______（填字母）；

A．将三者分散排列，然后用目测的方法调节

B．将三者靠拢，然后用目测的方法调节

（2）把凸透镜固定在50cm处，当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰______（填“倒立”或“正立”）的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向______（填“上”或“下”）移动。

（3）将蜡烛放在A点，光屏放在B点，为了找到清晰的像，应将光屏向______（填“左”或“右”）移动，移动过程中光屏上的像将会______（填“变大”或“变小”）。

6．在“探究凸透镜成像规律”的实验中，蜡烛、透镜和光屏的位置如图甲所示，此时在光屏中心呈现一清晰、等大的烛焰的像。

（1）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为f =_______cm；

（2）如图甲所示，当蜡烛燃烧一端时间后，烛焰的像位于光屏中心的_______（“上方”或者“下方”）；

（3）如图乙所示，保持蜡烛位置不变，移动透镜至 36cm刻度线处，则人眼在_______（选填“1”“2”或“3”）处能观察到蜡烛的像；

（4）实验得到了凸透镜成像的规律，发现在图丙中蜡烛A通过凸透镜不可能形成的像是_______（选填“B”“C”“D”或“E”）；

（5）小华在用同样的器材进行实验时，发现光屏上出现的像只有中间清晰，两侧却较模糊，小明只对凸透镜进行了调整，就在光屏上得到了清晰的像，他的调整是_________

A．左右适当移动凸透镜B．上下适当移动凸透镜

C．适当扭转凸透镜D．更换焦距合适的凸透镜

7．小海用图1装置进行“探究凸透镜成像的规律”实验。

（1）挑选透镜时，小海把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图2所示光斑，他应该选择______（选填“甲”或“乙”）透镜来进行实验；


（2）选好透镜后，小海将凸透镜正对太阳光，调节凸透镜与光屏间的距离，直到光屏上形成一个最小、最亮的光斑，如图3所示，凸透镜的焦距是______cm；

（3）实验时保持凸透镜位置不变，使蜡烛位于25cm刻度线处，移动光屏，在光屏上成清晰倒立的、______（选填“放大”、“等大”或“缩小”）的实像，______（选填“照相机”、“投影仪”或“放大镜”）是依据此原理制成的；

（4）给凸透镜“戴上”一副“近视眼镜”，发现光屏上的像变得模糊，为了再次得到清晰的像，蜡烛应______（选填“靠近”或“远离”）透镜。

8．（1）小周同学用如图所示的器材做“探究凸透镜成像规律”实验。

①为使烛焰的像成在光屏的中央，应将光屏向______（选填“上”或“下”）调整，实验过程中，当蜡烛距凸透镜20cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是______cm；

②接着把蜡烛再向左移动5cm，此时如果将光屏向______（选填“左”或“右”）移到某一位置，就能在屏上得到如图中______图所示烛焰的像。

A． B． C． D．

（2）小华同学通过实验“探究水沸腾前后温度变化的特点”，请根据要求回答下列问题：

①图所示是他最初组装好的实验器材，请你指出图中的错误温度计之处：______；

②他改正错误后，进行了实验，并将部分数据记录在下表中.由表中数据可知，水的沸点______℃，由此可以判断此时大气压______（选填“小于”或“大于”）一个标准大气压；

③根据实验数据可以推断，在其它条件都不变的情况下，第13min后继续加热一段时间，水的温度会______（选填“升高”、“不变”或“降低”）。

9．小华和实验小组的同学们进行“探究凸透镜成像规律”的实验。

（1）实验室里，老师已经为实验小组的同学们准备带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）。光具座等器材。小华首先测量凸透镜A的焦距，将凸透镜A固定在光具座上50cm刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图甲所示，凸透镜A的焦距f1=_______cm；

（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，移动光屏，在光屏上可以得到烛焰倒立、放大的_______像（选填“虚”、“实”）；这个成像规律应用在_______。（选填“照相机、投影仪或放大镜”）

（3）保持蜡烛位置不变，小华用焦距为f2的凸透镜B替换凸透镜A，将凸透镜B固定在光具座上50cm刻线处，通过移动光屏，可以在光屏上得到烛焰倒立.缩小的像。由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f1_______f2（选填“＞或＜”），小华移动光屏时，是向_______（选填“靠近/远离”）透镜的方向移动光屏的。

10．（一）（实验名称）探究凸透镜成像规律

（二）（设计实验与进行实验）

（1）实验器材：刻度尺、蜡烛、凸透镜、光屏；

（2）如下图所示，从左到右分别放置蜡烛、凸透镜和光屏，其中说法______正确（填序号）。

A．只需要将三者中心调至同一高度。

B．需将三者中心调至同一高度并在同一直线上。

正确调整后，不断改变蜡烛与凸透镜间的距离，并移动光屏进行实验，数据如表：

（三）（分析与论证）

（1）当凸透镜成实像时，物距增大，像距______。

（2）如图所示，光屏应移至______区域才能找到清晰的像。此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，由此可见，这只眼镜是______（填“凸”或“凹”）透镜，戴这种眼镜人的眼睛的缺陷是______（选填“近视”或“远视”）。

（3）观察火焰经凸透镜所成正立、放大的虚像，人眼应透过凸透镜向______观察（填“左”或“右”）。

（4）在整理器材时，香香同学偶然在凸透镜上看到了身后景物正立、缩小的像，它的成像原因是光的______（填“直线传播”、“反射”或“折射”）。

11．在“探究凸透镜成像规律”的实验中：

（1）由图甲可知，该凸透镜的焦距是___________，实验前，在摆放凸透镜、蜡烛和光屏时，要求三者的中心在___________。

（2）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧、、、四个位置中的___________位置。

（3） 若把图丙中的凸透镜换成“水凸透镜”，当向“水凸透镜”减少水量，使其变薄、焦距变长时，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的像，应将光屏向___________（填“远离透镜”或“靠近透镜”）的方向移动；也可以不改变光屏的位置，在图丙凸透镜左侧的方框中放一个焦距适合的___________透镜进行调节，这就是___________（填“近视”“远视”）眼矫正原理。

参考答案

1．同一高度    使成像在光屏中央    缩小    左    凹透镜

2．10.0    同一高度    物距小于或等于一倍焦距   80    放大    投影仪    不能

3．照相机    能    右    ③

4．10.0    左    缩小    完整    上

5．B    倒立    上    左    变小

6．10.0    上方    2    C    C

7．乙    10.0    缩小    照相机    远离

8．上    10    左    A    温度计的玻璃泡接触了容器底部    98    小于    不变

9．10.0    实    投影仪    >    靠近

10．B    减小    B    凹透镜    近视眼    左    反射

11．10    同一高度上    c    远离透镜    凸    远视
