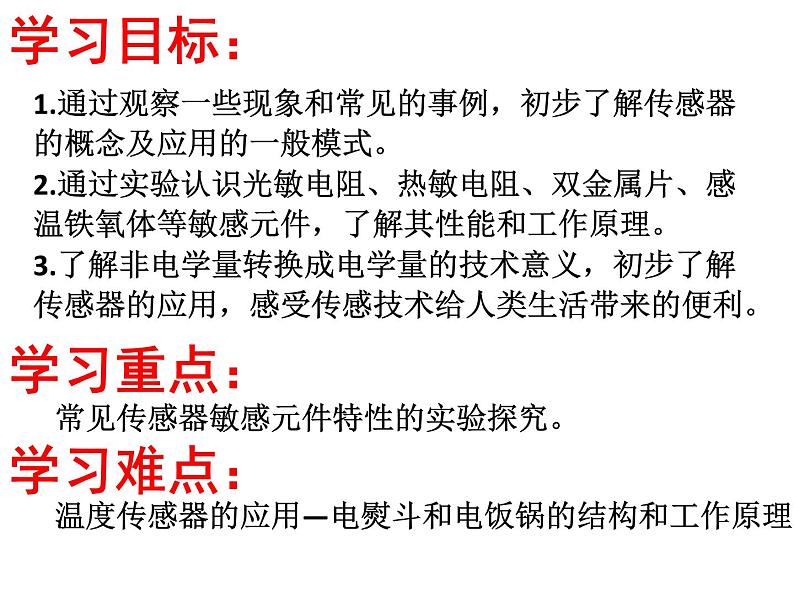

3.了解非电学量转换成电学量的技术意义，初步了解传感器的应用，感受传感技术给人类生活带来的便利。
2.通过实验认识光敏电阻、热敏电阻、双金属片、感温铁氧体等敏感元件，了解其性能和工作原理。
1.通过观察一些现象和常见的事例，初步了解传感器的概念及应用的一般模式。
学习重点： 常见传感器敏感元件特性的实验探究。学习难点： 温度传感器的应用—电熨斗和电饭锅的结构和工作原理。

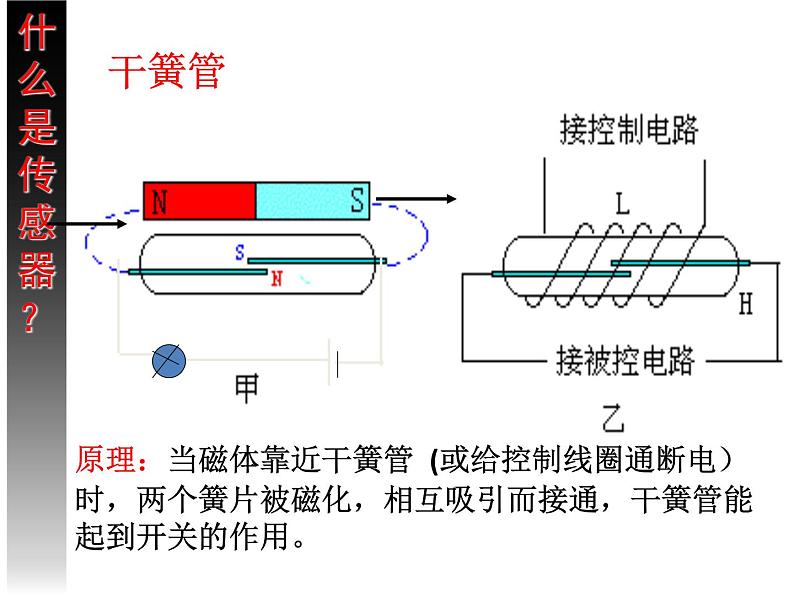

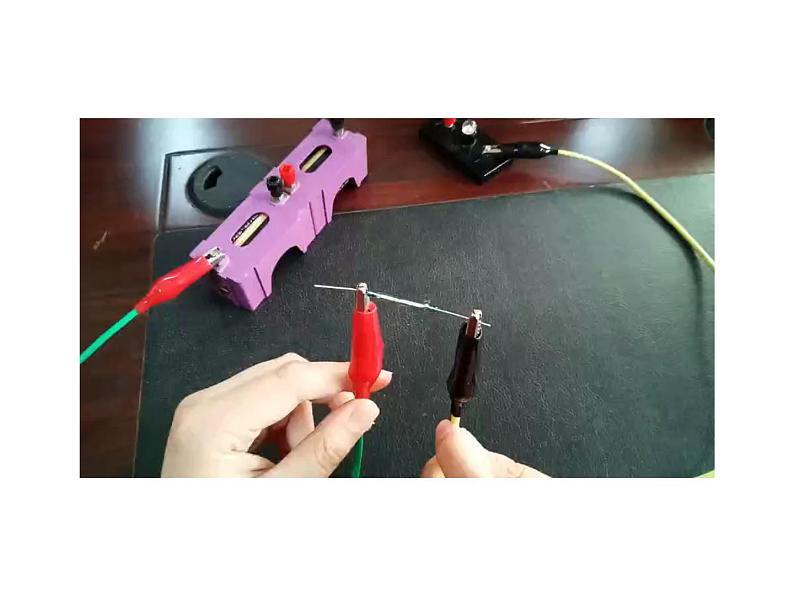

原理：当磁体靠近干簧管 (或给控制线圈通断电）时，两个簧片被磁化，相互吸引而接通，干簧管能起到开关的作用。

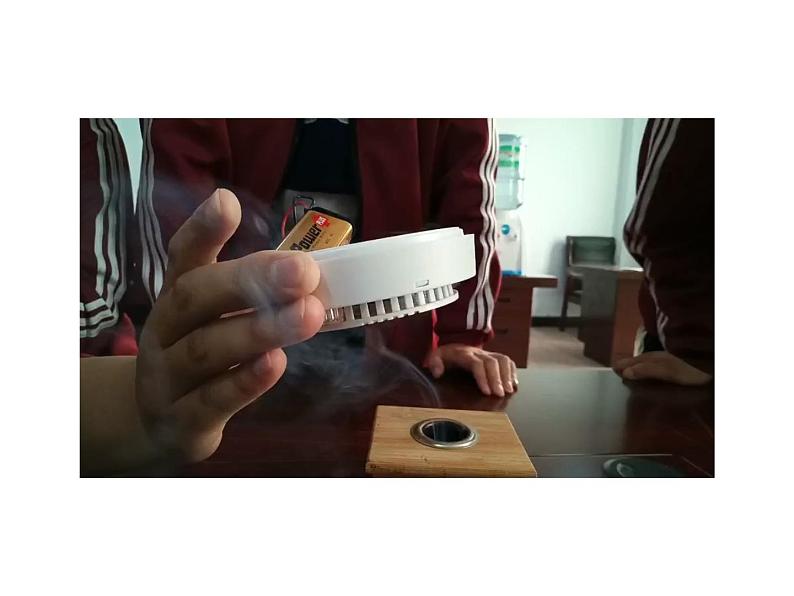

原理：利用烟雾对光的散射来工作的火灾报警器

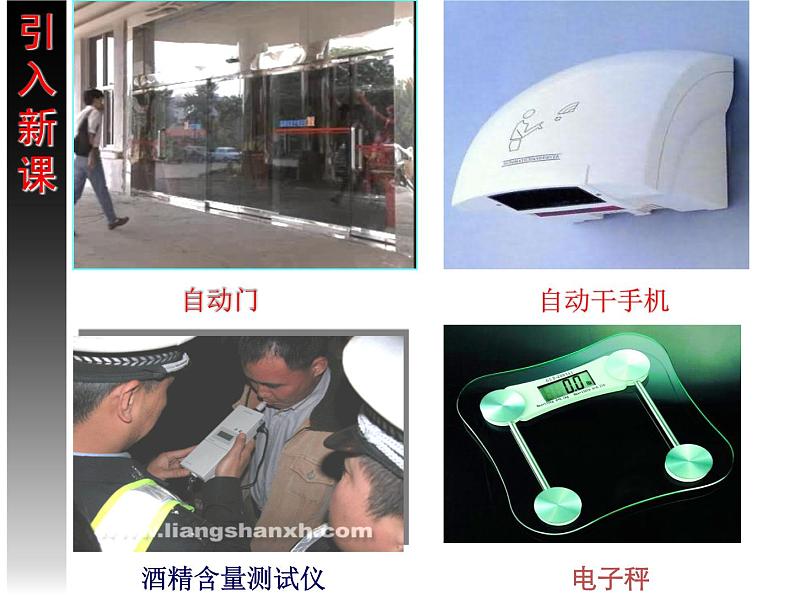

机械自动化设备获取外界信息
传感器是指这样一类元件：它能够感知诸如力、温度、光、声、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路的通断。
测量、传输、处理和控制
制作传感器常用的敏感元件
特性：光敏电阻对光敏感。当改变光照强度时，电阻的大小也随着改变。一般会随着光照强度的增大而电阻值减小。
三、常见传感器的敏感元件

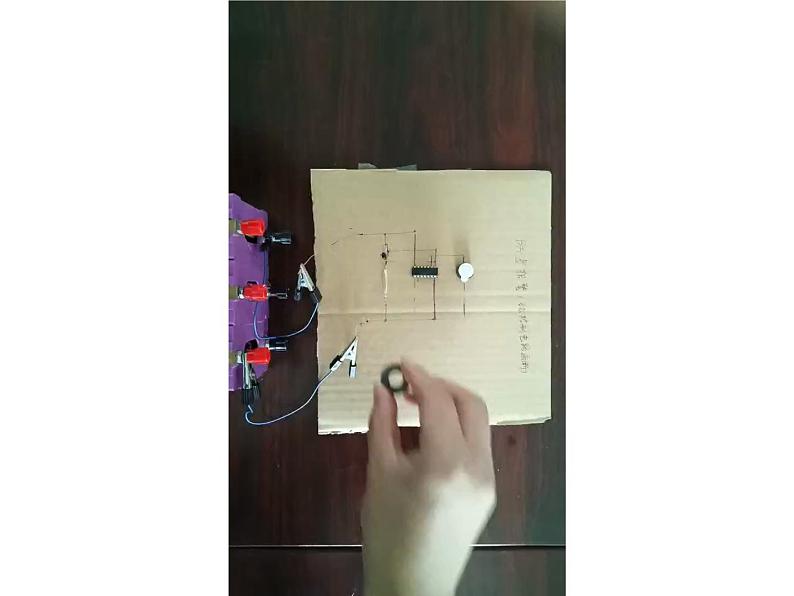

应用实例——走廊声控灯
针对训练1.如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是（ ）A．当有光照射R1时，信号处理系统获得高电压B．当有光照射R1时，信号处理系统获得低电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次
特性：热敏电阻的阻值会随着温度的升高而_____。
应用实例——电蚊香、浴霸
针对训练2、有定值电阻、热敏电阻、光敏电阻三只元件分别接入如图所示电路中A、B两点后，用黑纸包住元件置入热水中，观察欧姆表的示数，下列说法正确的是（ ）
A.置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B.置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C.用黑纸包住与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D.用黑纸包住与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻
特性：将两种具有不同热膨胀系数的金属用压延的方式贴合在一起制成的。当它受热时，会因为两种金属伸长不一样而发生弯曲变形，从而使接点接通或断开。
1、电熨斗中的双金属片温度传感器对温度的控制：
1）达到设定温度后将不再升温；
2）使用中温度降低后自动升温到设定温度；
3）根据衣物不同设定不同的温度。
上层金属片的热膨胀系数大于下层的金属片。
温度传感器的应用——电饭锅
1、电饭锅中的温度传感器：主要元件是感温铁氧体
2、感温铁氧体是用氧化锰MnO2、氧化锌ZnO和氧化铁Fe2O3粉末混合烧结而成，特点是常温下具有铁磁性，能够被磁体吸引；升温后，约达103℃ (称为居里温度或居里点)时，就会失去磁性，不能被磁体吸引。
2、传感器的工作原理：
3、敏感元件：（1）光敏电阻 （光电传感器）（2）热敏电阻 （温度传感器）（3）双金属片 （温度传感器）（4）感温铁氧体 （温度传感器）
1.上网搜索：手机上的传感器应用。2. 课本P101：问题与练习
