高中物理人教版 (新课标)选修2第1节 晶体管教课内容课件ppt

这是一份高中物理人教版 (新课标)选修2第1节 晶体管教课内容课件ppt，共17页。PPT课件主要包含了微电子技术，集成电路技术，晶体管，半导体，半导体种类，N型半导体，P型半导体，载流子是自由电子，载流子是空穴，PN结等内容，欢迎下载使用。

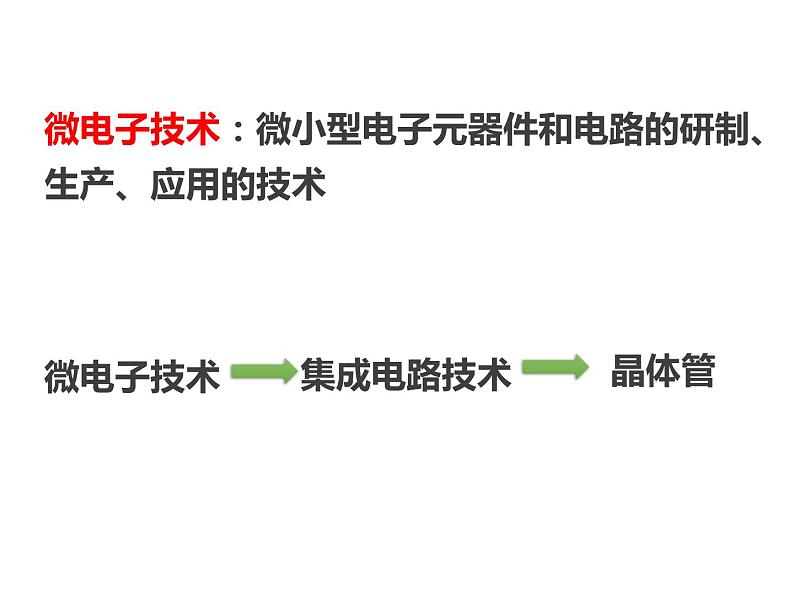

微电子技术：微小型电子元器件和电路的研制、 生产、应用的技术

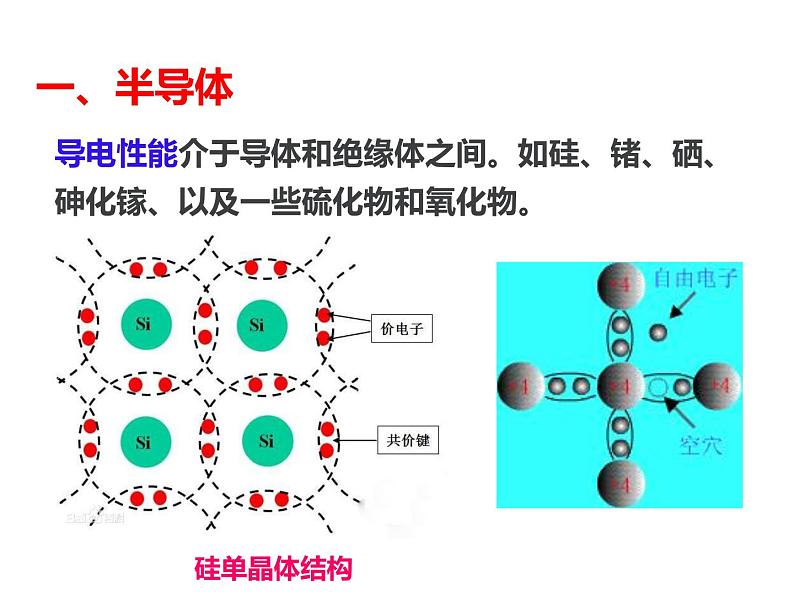

导电性能介于导体和绝缘体之间。如硅、锗、硒、砷化镓、以及一些硫化物和氧化物。

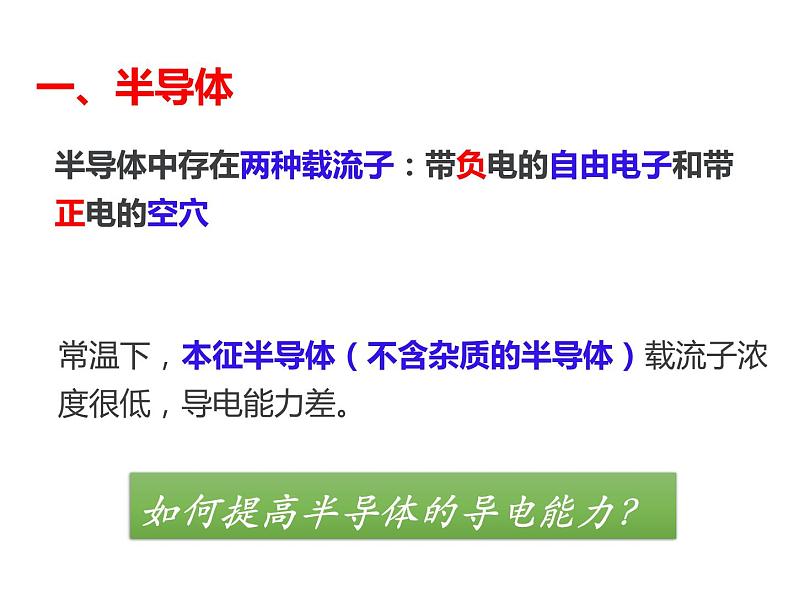

半导体中存在两种载流子：带负电的自由电子和带正电的空穴
常温下，本征半导体（不含杂质的半导体）载流子浓度很低，导电能力差。
如何提高半导体的导电能力？

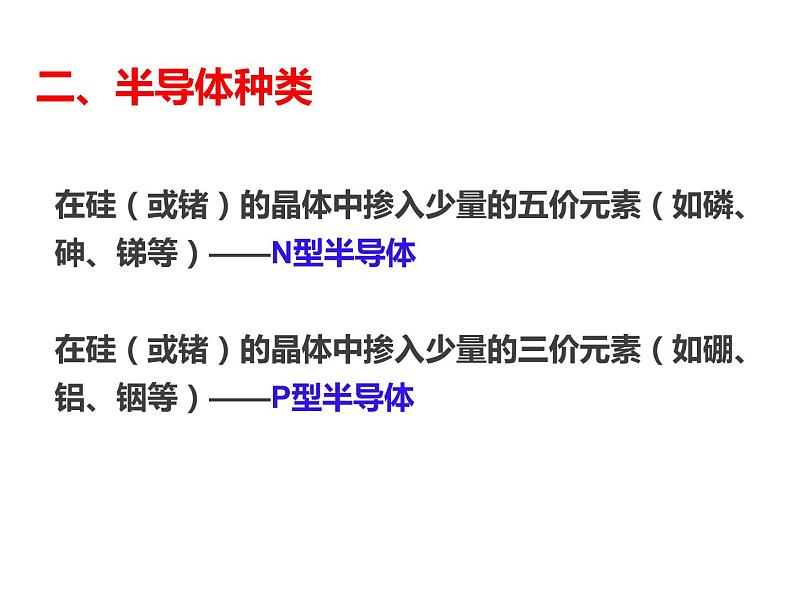

在硅（或锗）的晶体中掺入少量的五价元素（如磷、砷、锑等）——N型半导体在硅（或锗）的晶体中掺入少量的三价元素（如硼、铝、铟等）——P型半导体

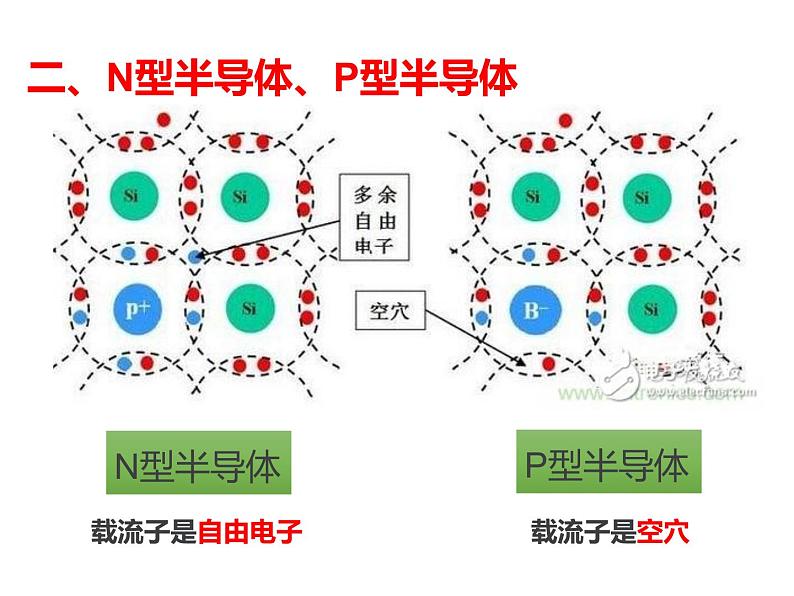

二、N型半导体、P型半导体
分类：1.按材料：有锗二极管、硅二极管、砷化镓二极管等2.按制作工艺：点接触型、面接触型、平面型3.按用途：整流二极管、检波二极管、稳压二极管、发光二极管、开关二极管等
探究：如何辨别二极管的正负极？
探究：如何辨别二极管的正负极？——看表面，看长短
方法二：对于发光二极管，引脚长的为正极，短的为负极。
方法三：可打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。若有读数，则红表笔一端为正极；若读数为“1”，则黑表笔一端为正极。
五、二极管的用途——整流
