湖南省邵阳市2018年中考物理真题试题
一、选择题
1. 同学们好，从八年级开始学习物理，有老师的引导，坚持课前预习，课后复习，上课专心听，善于观察，乐于动手，每节课学有所得，至今学有所成。现在平放在你桌面中央的物理答题卡将会展示你的理想成绩！现在请你估计或者测量看看，答题卡对桌面有压力，桌面的受力面积约是
A. 6 m2 B. 600cm C. 609 cm2 D. 609
【答案】C

【点睛】估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用。
2. 今年我市的中考体育测试，小明同学对有关数据的估测，最接近实际情况的是
A. 1000m跑的成绩是20s B. 跳绳的功率是80w
C. 立定跳远成绩是10m D. 跑完1000m后心跳是每秒20次
【答案】B
【解析】分析：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
解答：A、中学生1000m的成绩在200s左右。故A不符合实际；
B. 小明同学跳绳的功率是80W，符合实际；
C、中学生立定跳远的成绩在2m左右。故C不符合实际；
D、正常情况下人的心跳在1次/s左右，跑完1000米后同学的心跳速度加快，但不可能达到20次/s．此选项不符合实际。
故选B
【点睛】对日常生活中的速度、质量、长度、时间等进行准确的估测，是要求初中学生掌握的一种基本能力，平时注意观察，结合所学知识多加思考，逐渐培养这方面的能力。

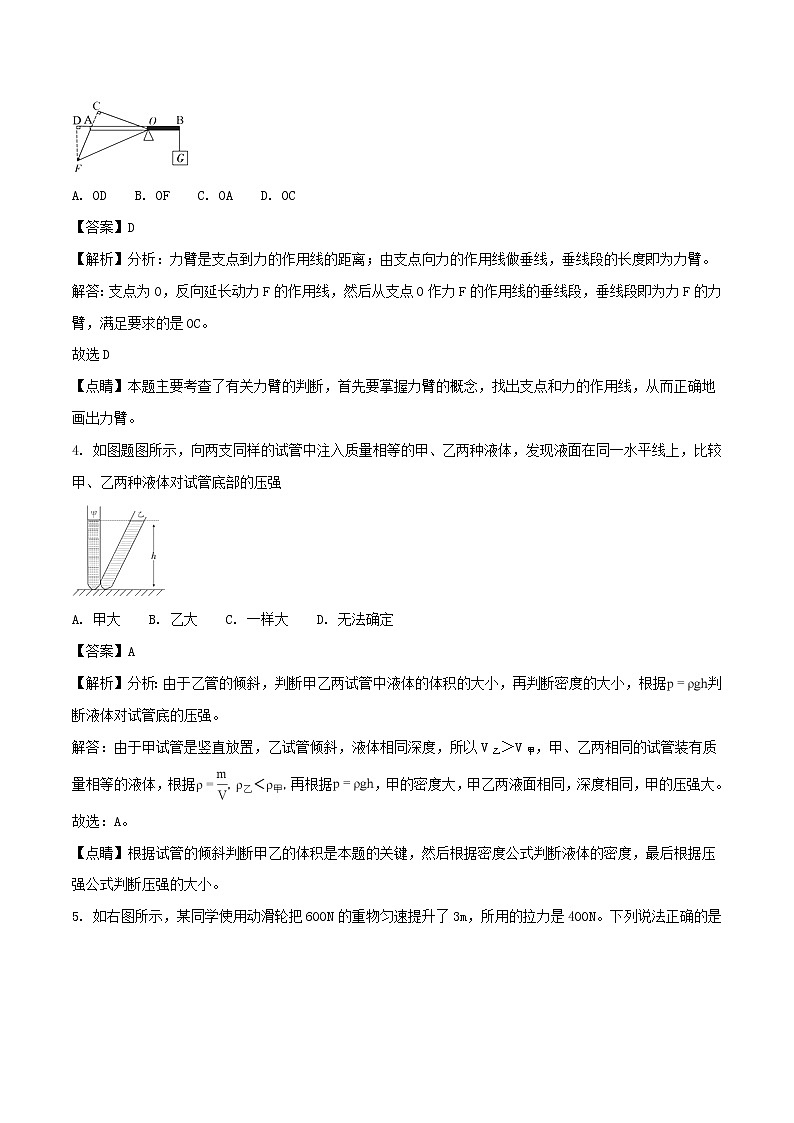

3. 如图题图所示的杠杆，动力F的力臂是

A. OD B. OF C. OA D. OC
【答案】D
【解析】分析：力臂是支点到力的作用线的距离；由支点向力的作用线做垂线，垂线段的长度即为力臂。
解答：支点为O，反向延长动力F的作用线，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂，满足要求的是OC。
故选D
【点睛】本题主要考查了有关力臂的判断，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂。
4. 如图题图所示，向两支同样的试管中注入质量相等的甲、乙两种液体，发现液面在同一水平线上，比较甲、乙两种液体对试管底部的压强

A. 甲大 B. 乙大 C. 一样大 D. 无法确定
【答案】A
【解析】分析：由于乙管的倾斜，判断甲乙两试管中液体的体积的大小，再判断密度的大小，根据判断液体对试管底的压强。
解答：由于甲试管是竖直放置，乙试管倾斜，液体相同深度，所以V乙＞V甲，甲、乙两相同的试管装有质量相等的液体，根据再根据，甲的密度大，甲乙两液面相同，深度相同，甲的压强大。
故选：A。
【点睛】根据试管的倾斜判断甲乙的体积是本题的关键，然后根据密度公式判断液体的密度，最后根据压强公式判断压强的大小。
5. 如右图所示，某同学使用动滑轮把600N的重物匀速提升了3m，所用的拉力是400N。下列说法正确的是

A. 机械效率是80% B. 有用功是1800J
C. 额外功是300J D. 总功是2100J
【答案】B
【解析】分析：已知物体的重力和升高的高度，根据公式可求有用功；已知物体上升的高度和动滑轮上绳子的段数以及拉力的大小，根据公式可求拉力做的总功；有用功与总功的比值就是滑轮组的机械效率。
解答：有用功；故B正确；拉力做的总功为
故D错误；，故C错误；动滑轮的机械效率故A错误。
故选：B。
【点睛】本题考查总功、有用功、机械效率等的计算，关键是公式及其变形的灵活运用，难点是对动滑轮上绳子段数的判断。
6. 人造地球卫星广泛应用于全球通信、军事侦察、气象观测、资源普查、环境监测、大地测量等方面。如右图所示，当卫星从近地点向远地点运动时，它的

A. 重力势能减小
B. 速度增大
C. 机械能增大
D. 动能转化为重力势能
【答案】D
【解析】分析：人造地球卫星在远地点时动能最小，势能最大；在近地点动能最大，势能最小。
解答：人造地球卫星在远地点时动能最小，势能最大；在近地点动能最大，势能最小，故从远地点向近地点运动时，势能转化为动能，速度会变大；从近地点向远地点运动时，动能转化为重力势能，机械能是不变的。
故答案为：D
【点睛】解决此题的关键是知道人造卫星在近地点和远地点的动能和势能特点，进而可以分析能量的转化问题。
7. 将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A. 电冰箱产生的热量最多 B. 电脑产生的热量最多
C. 电热毯产生的热量最多 D. 三者产生的热量一样多
【答案】C
【解析】分析：由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。
解答：∵接在家庭电路中，U=220V，∴三种用电器的实际功率：；又∵，用电器工作时间t相等，∴三种用电器消耗的电能相同；∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；∴产生热量最多的是电热毯。
故选：C。
【点睛】知道电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键。
8. 小型汽车上的四冲程汽油机中，主要把机械能转化为内能的冲程是
A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程
【答案】B
【解析】分析：汽油机的四个冲程中只有两个冲程伴随有能量的转化。
（1）压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；
（2）做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能。
解答：四冲程汽油机正常工作时，把机械能转化为内能的冲程是压缩冲程。
故选：B。
【点睛】内燃机属于热机，热机就是利用内能来工作的机械，将内能转化为机械能。内燃机中涉及到的能量转化是经常考查的知识点，需要引起注意。
9. 夏天天气热，许多同学喜欢吃冰棒。哟！刚买的冰棒周围还冒着“白烟”，这“白烟”是
A. 冰棒升华所致 B. 空气中的水蒸气液化形成的
C. 口里冒出的白烟 D. 空气液化而成
【答案】B
【解析】分析：要解答本题需掌握：液化是物质由气态变为液态，以及液化的条件是：降低温度。
解答：夏天剥开冰棒纸时，可以看到冰棒的周围冒“白烟”，“白烟”是由空气中的水蒸气遇到冷的冰棒液化形成的。
故选：B。
【点睛】本题主要考查学生对：液化及其现象的了解和掌握，是一道基础题。
10. 如右图所示是我国自行研制即将首飞的C919大型喷气客机，它的机身和机翼均采用了极轻的碳纤维材料。这种材料的优点是

A. 密度小 B. 弹性小
C. 体积小 D. 硬度小
【答案】A
【解析】分析：根据可知，一定体积的物体，密度越小质量越小，据此分析即可解答。
解答：我国自行研制即将首飞的C919大型喷气客机，它的机身和机翼均采用了极轻的碳纤维材料。“极轻”表示体积一定时，材料的质量非常小，也就是密度很小。所以这种材料的优点是密度小。
故选：A。
【点睛】此题考查了密度及其应用，体现了物理规律与社会生活的密切联系。难度不大，属于基础题。
11. 清明节是中国的传统节日，期间全国上下要燃放大量鞭炮，气氛甚是热烈！据报道由此引发的大大小小火灾甚多，造成损失很大，国家提倡要改良。今年小军同学放假回家，先到网上下载了别人录制好的鞭炮声mp3到U盘，到时插到身边听音乐用的随身听上播放，呵呵！这电子鞭炮声效果妙极了！下列说法中错误的是
A. 保证了声音音色的逼真 B. 可随意调节声音响度到最合适
C. 轻松避免了火灾，不留垃圾，更加环保 D. 使声能转化成电能
【答案】D
【解析】分析：解决此题需掌握：
（1）声音有三个特性：包括音调、响度、音色。声音的响度取决于物体振动的幅度；音色是由发声体的材料和结构决定的，可以用来区分不同物体发出的声音；
（2）可以减少鞭炮的燃放，有利环保；
（3）随身听上播放音乐的能量转化；
解答：A、音色是由发声体的材料和结构决定的，不同物体发出的声音音色不同，别人录制好的鞭炮声mp3到U盘，到时插到身边听音乐用的随身听上播放保证了声音音色的逼真，此说法正确；
B. 可用音量开关随意调节声音响度到最合适，此说法正确；
C. 可以减少鞭炮的燃放， 轻松避免了火灾，不留垃圾，更加环保，此说法正确；
D、随身听上播放音乐是把电能转化为声能，故此选项错误；
故选：D。
【点睛】熟练掌握声音有三个特性、特别是音色的特征是解答本题的关键。
12. 某校操场上正在举行升旗仪式，同学们看着国旗冉冉升起，暗暗立志要更加努力学习。在国旗上升的过程中，下列说法不正确的是
A. 以地面为参照物，国旗是运动的
B. 国旗由静止到运动是由于受到了力的作用
C. 旗杆上端的滑轮是一个定滑轮
D. 地面相对于国旗是静止的
【答案】D
【解析】分析：（1）掌握运动和静止的相对性；
（2）旗杆顶端的是定滑轮，动滑轮可以省力，但不能改变使力的方向；
（3）力可以改变物体的运动状态。
解答：A. 以地面为参照物，国旗是运动的，此说法正确；
B. 国旗由静止到运动是由于受到了力的作用，此说法正确；
C. 旗杆上端的滑轮是一个定滑轮，此说法正确；
D. 地面相对于国旗是运动的，故此选项错误；
故选D
【点睛】一个物体的运动状态的确定，关键取决于所选取的参照物。所选取的参照物不同，得到的结论也不一定相同，这就是运动和静止的相对性。
13. 在如右图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是

A. 灯 L1、L2 是串联的
B. 电流表的量程应选0~3A
C. 电压表的量程应选0~3V
D. 电压表测的是灯 L1两端的电压
【答案】B
【解析】分析：首先把电压表去掉，分析电路的连接方式，然后判断电压表所测的电路，最后再根据欧姆定律和串联电路的特点判断电流表和电压表的量程；
解答：根据电路图可以看出灯 L1、L2 是串联的，A选项正确；电压表并联在L1两端，测的是灯 L1两端的电压，故D选项正确；因为电源电压为3伏，所以电压表的量程应选0~3V，故C正确；因为L1、L2发光时的电阻均为5欧，串联在一起，总电阻，根据，电流表的量程应选0~0.6A，故B错误。
故选B
【点睛】本题考查了串联电路的特点、欧姆定律公式的应用，计算过程要细心。
14. 下列关于生活用电的说法错误的是
A. 保险丝不可以用铁丝来代替
B. 更换灯泡，搬动电器前必须断开电源开关
C. 多个大功率用电器最好同时用一个插座
D. 用试电笔辨别火线和零线，手要接触笔尾的金属体
【答案】C
【解析】分析：（1）根据保险丝的工作原理分析；
（2）更换灯泡、搬动用电器前，应断开电源开关，以防止触电；
（3）多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大；
（4）测电笔的正确使用：用手接触测电笔的尾部金属体，笔尖接触导线，氖管发光的是火线，氖管不发光的是零线。
解答：A、铁丝的熔点高，当电流过大时不会熔断，因此不能做保险丝，故A说法正确；
B、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故B说法正确；
C、多个大功率用电器同时使用一个插座，会使总功率过大，造成电流过大，容易引起火灾。故C错误；
D、使用试电笔时，手要与笔尾金属体相连，故D正确。
故选：C。
【点睛】本题考查的是日常生活中的一些安全用电常识，只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
15. 下列说法中，正确的是
A. 摩擦起电就是创造了电荷 B. 正电荷定向移动的方向被规定为电流的方向
C. 人体、大地、塑料都是导体 D. 导体的电阻跟它两端的电压成正比
【答案】B
【解析】分析：（1）物理学中规定正电荷定向移动的方向为电流的方向
（2）当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，因电子比质子数量多而带负电，束缚电子能力弱的失去电子，因电子比质子数量少而带正电，一种物质失去多少电子，另一种物质就得到多少电子；因此摩擦起电不是创造了电荷，实质是电子发生了转移。
（3）知道常见的导体和绝缘体；
（4）电阻是导体本身的性质，与它两端的电压无关；
解答：A、摩擦起电实质是电子发生了转移，不是创造了电荷，故A错误。
B、正电荷定向移动的方向被规定为电流的方向，故B正确。
C、人体、大地是导体，塑料是绝缘体，故C错误；
D、电阻是导体本身的性质，与它两端的电压无关；故D错误；
故选：B。
【点睛】本题考查了电流的方向的规定，知道摩擦起电不是创造了电，而是电子的转移，难点是电阻是导体本身的性质，与它两端的电压无关。
16. 关于温度、内能、热量说法正确的是
A. 物体温度升高一定是吸收了热量
B. 正在沸腾的水的温度一定是100℃
C. 冬天搓手变暖是通过做功使手的内能增大
D. 热胀冷缩中的“热”“冷”是指内能
【答案】C
【解析】分析：解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。改变内能的两种方式是热传递和做功；
解答：A、物体的内能增大，可能是吸收了热量，也可能是外界物体对它做了功，故A错误；
B. 在一个标准大气压下，正在沸腾的水的温度是100℃，故B错误；
C. 冬天搓手变暖是通过做功使手的内能增大，说法正确；
D. 热胀冷缩中的“热”“冷”是指温度；故D错误；
故选C
【点睛】正确理解温度、热量与内能的关系。解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。
17. 已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是

A. I1∶I2 =3∶2 U1∶U2 =1∶1
B. I1∶I2 =3∶2 U1∶U2 =3∶2
C. I1∶I2 =2∶3 U1∶U2 =1∶1
D. I1∶I2 =1∶1 U1∶U2 =2∶3
【答案】A
【解析】分析：（1）根据电路图可知R1和R2并联在电路中；
（2）根据并联电路的特点与欧姆定律答题。
解答：两电阻并联在电源上，它们两端的电压相等，都等于电源电压，则它们两端的电压之比，通过它们的电流之比
故选A
【点睛】本题考查了并联电路的特点及欧姆定律的应用，是一道基础题。
18. 关于能源和信息的说法正确的是
A. 核电站是利用核裂变释放的能量来发电的
B. 太阳能、水能、石油是可再生能源
C. 因为能量守恒，所以能源是取之不尽，用之不竭的
D. 移动电话是利用超声波来通信的
【答案】A
【解析】分析：（1）核电站是利用铀原子核裂变时放出的核能来发电的；
（2）手机能发出电磁波也能接收电磁波，故手机通信是利用电磁波来传递信息；
（3）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源。
（4）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源。
解答：A、核电站是利用原子核裂变所释放的能量来发电，核能是不可再生，故A正确；
B. 太阳能、水能是可再生能源，石油是不可再生能源；故B错误；
C、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源。故C错误；
D. 移动电话是利用电磁波来通信的，故D错误；
故选：A。
【点睛】本题主要考查液态氢燃料的特点、核能的利用、电磁波的利用以及对能量守恒定律的理解，属于综合性题目。
二、填空题
19. 五月五是端午！到处能闻到米粽的飘香，其实这是由于分子在永不停息地做_______运动所致。
【答案】无规则(或热)
【解析】物质是由分子组成的，组成物质的分子在不停的做无规则运动；到处能闻到米粽的飘香，属于扩散现象，是因为花香分子不停地做无规则运动造成的；
故答案为：无规则(或热)
【点睛】本题考查了学生用所学的物理知识解释生活中的现象的能力，是一道科学与生活密切联系的好题。
20. 如图题图所示，重10N的物体A在水平拉力F的作用下，沿水平方向以0.4 m/s的速度匀速运动了2 s，弹簧测力计的示数为 4 N，物体A所受重力做的功为_____J。

【答案】0
【解析】分析：由图知，与动滑轮相连的有两段绳子，则n=2，依据做功的两个条件，首先判断重力是否做功，然后利用功的计算公式进行计算。
解答：由图知，与动滑轮相连的有两段绳子，则n=2，重力为10N的物体，在水平面上做匀速直线运动，虽然有力，也有距离，但在重力的方向上没有移动的距离，所以重力没做功。
故答案为：0
【点睛】记住做功的两个条件是判断是否做功的依据，下列几种情况不做功：（1）F=0、S≠0；（2）F≠0、S=0；（3）F≠0、S≠0，但F⊥S。
21. 3月24日是世界结核病防治日，我市各中小学在日常防治工作中，体温计发挥了重要的作用。如图题图，体温计的示数为_______℃。

【答案】37.9（37.80～37.90都可给分）
【解析】分析：常用温度计的根据液体的热胀冷缩原理制成的；使用体温计测量体温时，先要弄清楚体温计的量程和分度值，读数时视线与液柱最末端所对刻度相垂直。
解答：体温计是根据水银热胀冷缩的性质制成；体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃；此时的温度为37.9℃。
故答案为：37.9
【点睛】此题考查的是体温计的读数，属于基本技能，难度较小，容易解答。
22. 2017年9月28日，邵阳市区的雪峰大桥正式通车，如图题图，这是一座翼型伸展度居全国首位的翼型斜拉桥，设计时速60km/h。一辆以15m/s的速度匀速行驶的汽车通过大桥，用时43.4s，请你计算出大桥长______m。

【答案】651
【解析】分析：已知时间和汽车的速度，根据公式 可求所用路程。由可得，大桥长约为：。
故答案为：651
【点睛】本题考查速度的计算，关键是公式及其变形的灵活运用。
23. 人笔直站在竖直放置的平面镜前2 m处，他在镜中的像与他的距离是______m。
【答案】4
【解析】分析：根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
解答：人笔直站在竖直放置的平面镜前2 m处，根据平面镜成像时，物像到平面镜的距离相等，所以像到平面镜的距离也是2m；他在镜中的像与他的距离是4m。
故答案为：4
【点睛】平面镜成像特点是平面镜成像习题的重要依据，一定要熟练掌握。
24. 打篮球是许多同学喜欢的一项体育运动，投出去的篮球由于_____继续在空中飞行。
【答案】惯性
【解析】惯性是物体保持原来运动状态不变的性质，一切物体都有惯性；投出去的篮球由于惯性还能继续保持原来的运动状态，在空中运动；
故答案为：惯性
【点睛】本题考查了惯性的理解，结合生活中的实例，运用相关知识做出解释，是考查的重点。
25. 如今已是电气化时代，小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器，家庭电路的总电阻______。（选填“变大”或“变小”）
【答案】变小
【解析】分析：（1）我国照明电路的电压是220V，所以在照明电路中工作的用电器，正常工作电压基本都是220V；
（2）照明电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的；
（3）用电器并联相当于增大导体横截面积，故电阻越并联越小。
解答：我国照明电路电压为220伏；故在上海地区的家庭中电热水器正常工作的电压也为220V；用电器能够独立工作，是并联的；每多使用一个用电器，横截面积越大，电阻就越小。
故答案为：变小。
【点睛】记住我国家庭电路的电压；家庭电路中各用电器的连接方法以及并联电路总电阻的变化。
26. 蓄水量为1吨的太阳能热水器现在装满了30℃的水，经过光照后升高了20℃，则水吸收的热量是_________J。[c水=4.2×103 J/（kg·℃）]
【答案】8.4×107
【解析】知道水的比热容、水的质量和温度的升高值，利用吸热公式求解。， 水吸收的热量。
故答案为： 8.4×107
【点睛】本题考查了学生对水的比热容大的应用、公式的了解与掌握，计算时注意升高了（△t）、升高到（末温）和升高（△t）的区别。
三、作图与实验探究
27. 请你在下图中画出静止在水中的小球所受力的示意图。

【答案】
【解析】分析：先对小球进行受力分析，然后根据规则物体的重心在物体的几何中心确定力的作用点，再过作用点表示出力的方向。
解答：静止在水面上的小球受到重力和浮力作用，所受重力和浮力大小相等，是一对平衡力，重力和浮力的作用点是小球的球心，然后过球心作竖直向下的重力和竖直向上的浮力，作图时要注意两条线段长度要相等。如图所示：

【点睛】本题考查规则物体重心的确定以及力的示意图的正确画法，牢记重力的方向总是竖直向下的，浮力的方向总是竖直向上。
28. 标出图中通电螺线管及小磁针的N极。

【答案】
【解析】分析：由电源的正负极可知电流方向，则由安培定则可知通电螺线管的极性，由通电螺线管的磁场分布可得小磁针N极。
解答：由图可知，电流由左侧流出，由安培定则得螺线管右侧为N极，左侧为S极，根据同名磁极相互吸引，异名磁极相互排斥可得小磁针右侧为S极，左侧为N极。
故答案如图所示：

【点睛】本题考查磁感线的特点及右手螺旋定则的使用，应明确小磁针静止时N极所指的方向为该点磁感线的方向。
29. 某物理学习小组在研究“凸透镜成像规律”时，使用的器材如下图所示，凸透镜的焦距是l0cm。（刻度尺上标记的点，相邻两点间的距离为10cm）

（1）实验前，将烛焰、凸透镜、光屏的中心调整到同一高度，其中凸透镜对光有___的作用。（选填“会聚”或“发散”）
（2）当凸透镜放在D点，蜡烛放在A点左侧，移动光屏直到光屏上得到一个清晰的、倒立的、缩小的实像。生活中的_______就是利用这一原理制成的。
（3）当蜡烛与凸透镜距离小于____cm时，无论怎么移动光屏，屏上都得不到蜡烛的像。
【答案】 (1). 会聚 (2). 照相机 （有照相功能的设备都给分） (3). 10
【解析】分析：（1）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；凸透镜对光有会聚作用。
（2）物体位于凸透镜2倍焦距以外时，成倒立、缩小的实像；
（3）物距小于焦距时，不成实像；
解答：（1）实验前，调整蜡烛，凸透镜，光屏的中心在同一高度上，目的是成像在光屏的中心；凸透镜对光有会聚作用。
（2）由图可见，蜡烛到凸透镜的距离大于2倍焦距，根据凸透镜成像规律，移动光屏所以会在光屏上得到倒立、缩小的实像，生活中的照相机就是利用这一原理制成的。
（3）当蜡烛与凸透镜距离小于10cm时，无论怎么移动光屏，屏上都得不到蜡烛的像。因为物距小于焦距时，不成实像；
故答案为：(1). 会聚 (2). 照相机 （有照相功能的设备都给分） (3). 10
【点睛】此题是探究凸透镜成像的实验，考查了学生对实验操作的要求，一定要注意实验前的调整工作，同时还考查了凸透镜成像的规律及应用，要注意理解应用。
30. 有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压
为2.5V。

（1）请用笔画线代替导线，完成如图甲实物电路的连接________。（要求：连线不要有交叉）
（2）检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零。导致这一现象的原因可能是______。（选填序号）
A．电压表断路 B．小灯泡断路 C．滑动变阻器断路 D．电压表短路
（3）故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_____移。（选填“左”或“右”）
（4）通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象。由图可知小灯泡正常发光时的电阻为______Ω。
【答案】 (1). (2). B (3). 右 (4). 12.5
【解析】分析：（1）电流表、灯泡、滑动变阻器、开关串联接入电路；滑动变阻器的接法为“一上一下”。
（2）常见的电路故障有断路与短路，根据电路故障现象分析电路故障原因；
（3）根据电压表的量程和分度值读出电压表的示数，电压表的示数小于灯泡的额定电压，要使灯泡正常工作，灯泡两端电压增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小；
（4）从图像上找到额定电压对应的点，读出对应的电流，利用计算出电阻。
解答：（1）滑动变阻器的接法为“一上一下”，电路图如图所示：

（2）灯泡不亮，可能是灯泡断路或短路或灯泡之外的电路断路；电流表无示数可能是电路断路；电压表示数接近电源电压，说明电压表与电源两端相连，电压表并联电路之外，不存在断路；故选D；
（3）电压表使用0～3V量程，分度值为0.1V，电压为2.2V；要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向右端移动，使电压表的示数为2.5V为止；
（4）由图像知，当灯的电压是2.5V时，对应的电流值为0.2A，小灯泡正常发光时的电阻为。
故答案为：(1). (2). B (3). 右 (4). 12.5
【点睛】本题考查了测量电阻的实验中电路故障的判断、电压表的读数、及电阻的计算，同时还考查了学生对图像的分析和处理能力。本实验需要注意灯丝的电阻随温度的变化而变化。
31. 某物理实验小组做了下图所示的探究实验。

（1）实验中木块在弹簧测力计的拉力作用下做匀速直线运动，则木块所受滑动摩擦力的大小_____（选填“大于”、“小于”或“等于”）弹簧测力计的示数。
（2）比较甲图和_____图中的弹簧测力计的示数可知，压力越大，滑动摩擦力越大。
（3）比较甲图和丙图中的弹簧测力计的示数发现，接触面越粗糙，滑动摩擦力越___。运用控制变量法得出，影响滑动摩擦力的大小的因素是压力和接触面的粗糙程度。
【答案】 (1). 等于 (2). 乙 (3). 大
【解析】分析：（1）水平匀速拉动木块，木块做匀速直线运动，处于平衡状态，由平衡条件可知，滑动摩擦力等于弹簧测力计的拉力。
（2）应用控制变量法分析图示实验，根据实验控制的变量与实验现象得出实验结论。
解答：（1）实验时，使木块在弹簧测力计的拉力作用下做匀速直线运动，木块处于平衡状态，木块受到的摩擦力与测力计的拉力是一对平衡力，由平衡条件可知，木块受到的摩擦力的大小等于弹簧测力计的示数。
（2）由图甲、乙所示实验可知，接触面的粗糙程度相同而物体间的压力不同，压力越大，滑动摩擦力越大，；
（3）由图甲与丙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，接触面越粗糙，滑动摩擦力越大；综合分析可知，滑动摩擦力大小与物体间的压力和接触面的粗糙程度有关。
故答案为：(1). 等于 (2). 乙 (3). 大
【点睛】本题考查了实验现象分析，应用控制变量法分析图示实验即可正确解题。
32. 某物理实验小组的同学，利用如下图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件。

（1）如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向_____移动。（选填“左”或“右”）
（2）实验中测得的数据如下表所示：

通过探究，由实验数据可以得出杠杆的平衡条件是___________________。
（3）如图乙所示，将杠杆两端同时减去一个钩码，杠杆左端会_______。（选填“下沉”或“上升”）
【答案】 (1). 右 (2). F1 l1=F2 l2 （或“动力×动力臂=阻力×阻力臂”） (3). 下沉
【解析】分析：（1）杠杆左端下沉，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心右移，这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响；杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂的长度可以直接从杠杆上读出来。
（2）分析表中数据得出杠杆的平衡条件为：；
（3）用杠杆平衡条件可对两侧的力的力臂的乘积进行分析，最后做出判断；
解答：（1）如图甲所示，杠杆左端下沉，说明杠杆的重心在支点左侧，应将右端的平衡螺母向右移动；
（2）分析表中数据，计算动力乘以动力臂和阻力乘以阻力臂，就可以得出杠杆的平衡条件是动力×动力臂=阻力×阻力臂（或）。
（3）设一个钩码的重力G，一格的长度为L，则当杠杆两侧的钩码各取下一个后，左边 右边；故杠杆不再水平平衡，左侧会下沉；
故答案为： (1). 右 (2). （或“动力×动力臂=阻力×阻力臂”） (3). 下沉
【点睛】杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂，因此在此实验中我们应首先调节杠杆在水平位置平衡。
四、计算题
33. 某次物理活动举行了“造船”比赛，他们用的材料是密度为1.5×103kg/ m3的橡皮泥，其中王强同学选了一块竖立在水平桌面上的圆柱体橡皮泥，它的底面积为1.0×10-3 m2、高为0.2m，最后造出了最大排水体积为6.0×10-4m3的小船。（ρ水=1.0×103kg/ m3，g取10N/kg）求：
（1）王强同学所选橡皮泥的质量。
（2）橡皮泥对桌面产生的压强。
（3）王强同学造的船在水中最大排水时受到的浮力。
【答案】（1）0.3 kg；（2）3×103Pa ；（3）6N
（2）知道质量算出重力即压力，再根据压强公式计算橡皮泥对桌面产生的压强。
（3）利用阿基米德原理求橡皮泥受到的浮力；
解答：（1）橡皮泥的体积，橡皮泥的质量为；
（2）橡皮泥的重力,橡皮泥对桌面产生的压强；
（3）王强同学造的船在水中最大排水时受到的浮力；
故答案为：（1）0.3 kg；（2）3×103Pa ；（3）6N
【点睛】本题考查了学生对密度公式、重力公式、阿基米德原理、压强公式的掌握和运用，涉及到利用“空心”的方法增大浮力。
34. 某同学为自己设计了一盏调光灯，其原理如下图所示，已知灯L的规格为”6V3W”（不考虑灯丝电阻的变化），滑动变阻器R的阻值范围为0~12Ω，电源电压恒为6V。

（1）当S闭合，滑片滑至最左端后，求灯丝中的电流。
（2）求灯正常工作一分钟所消耗的电能。
（3）闭合S，再将滑片从右向左移动，求灯L发光最暗时的实际功率。
【答案】（1）0.5A ；（2）180J ；（3）0.75W
【解析】分析：（1）已知灯泡额定电压和额定功率，利用公式得到灯泡电阻；再根据欧姆定律算出灯丝中的电流。
（2）根据公式求灯正常工作一分钟所消耗的电能。
（3）当滑片移到最右端时，电路电阻最大，电流最小。灯泡最小功率用计算。
解答：（1）已知灯L的规格为”6V、3W”（不考虑灯丝电阻的变化），电阻为，当S闭合，滑片滑至最左端后，电路中只有灯泡，；
（2）灯正常工作一分钟所消耗的电能;
（3）闭合S，再将滑片从右向左移动，当滑片移到最右端时，电路电阻最大，电流最小，电流，则灯泡最小功率。
故答案为：（1）0.5A ；（2）180J ；（3）0.75W
【点睛】此题考查的是我们对串联电路特点、欧姆定律和电功率有关公式及其变形的掌握和应用，是一道电学综合题，计算过程不复杂，难度不大，属于基础题。
