2019-2020学年九年级上学期广西柳州市期末考试物理试题（原卷+解析卷）

这是一份2019-2020学年九年级上学期广西柳州市期末考试物理试题（原卷+解析卷），文件包含2019-2020学年九年级上广西柳州市期末考试物理试题原卷docx、2019-2020学年九年级上广西柳州市期末考试物理试题解析卷docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

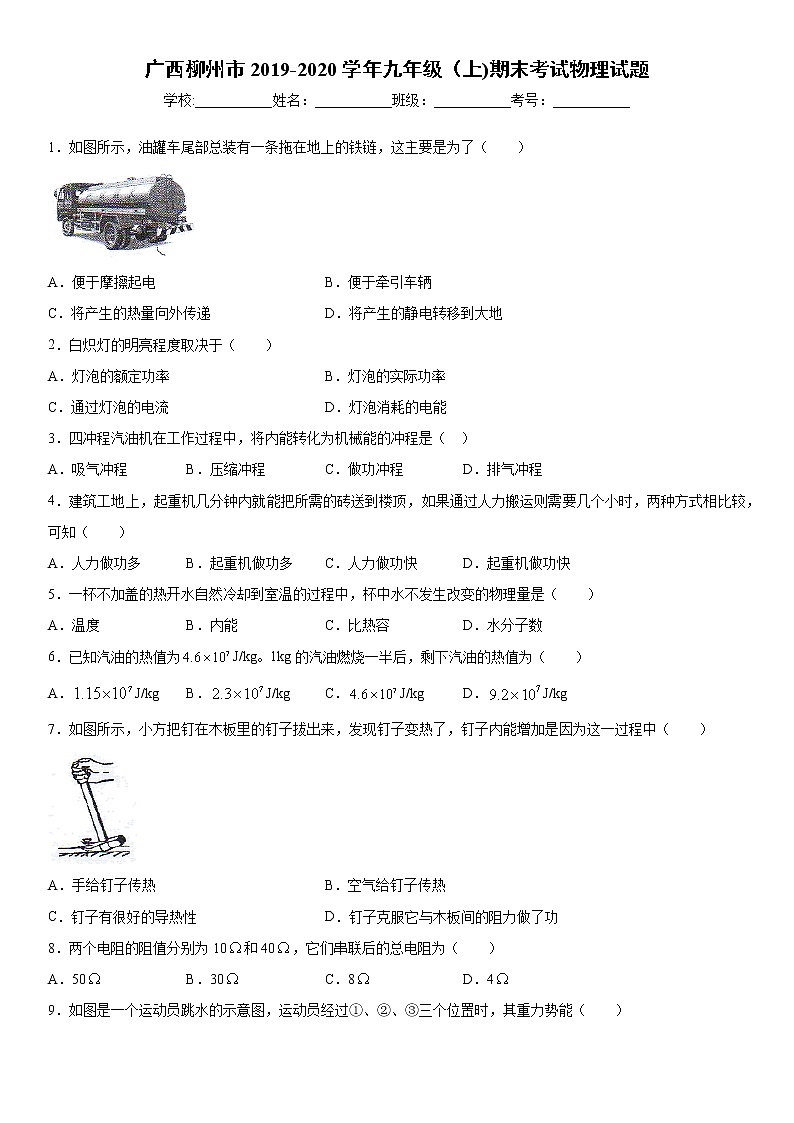

广西柳州市2019-2020学年九年级（上)期末考试物理试题学校:___________姓名：___________班级：___________考号：___________ 1．如图所示，油罐车尾部总装有一条拖在地上的铁链，这主要是为了（　　）A．便于摩擦起电 B．便于牵引车辆C．将产生的热量向外传递 D．将产生的静电转移到大地2．白炽灯的明亮程度取决于（　　）A．灯泡的额定功率 B．灯泡的实际功率C．通过灯泡的电流 D．灯泡消耗的电能3．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是（  ）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程4．建筑工地上，起重机几分钟内就能把所需的砖送到楼顶，如果通过人力搬运则需要几个小时，两种方式相比较，可知（　　）A．人力做功多 B．起重机做功多 C．人力做功快 D．起重机做功快5．一杯不加盖的热开水自然冷却到室温的过程中，杯中水不发生改变的物理量是（　　）A．温度 B．内能 C．比热容 D．水分子数6．已知汽油的热值为J/kg。1kg的汽油燃烧一半后，剩下汽油的热值为（　　）A．J/kg B．J/kg C．J/kg D．J/kg7．如图所示，小方把钉在木板里的钉子拔出来，发现钉子变热了，钉子内能增加是因为这一过程中（　　）A．手给钉子传热 B．空气给钉子传热C．钉子有很好的导热性 D．钉子克服它与木板间的阻力做了功8．两个电阻的阻值分别为10和40，它们串联后的总电阻为（　　）A．50 B．30 C．8 D．49．如图是一个运动员跳水的示意图，运动员经过①、②、③三个位置时，其重力势能（　　）A．在①最大 B．在②最大 C．在③最大 D．一样大10．如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（　　）A．U1=U2 B．U1＜U2 C．U1＞U2 D．U1+U2=U11．如图所示，用手匀速托着两个鸡蛋升高1m，手对鸡蛋做的功大约是（　　）A．0.1J B．1J C．10J D．100J12．如图所示的电路中，当滑向左滑动时，下列关于电表示数与灯的亮度变化的说法正确的是（　　）A．电压表示数变大 B．电压表示数变小 C．灯变亮 D．灯变暗13．在如图所示的电路图中，属于串联电路的是（　　）A． B．C． D．14．在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数。假设电路中仅有一处故障，其故障可能是（　　）A．L1短路 B．L2短路 C．L1短路 D．电压表短路15．一节干电池的电压是______V，我国家庭电路的电压是_______U。16．有一根金属导线，将它放在磁铁旁，它的电阻值______改变；将它加热，它的电阻值______改变。（选填“会”或“不会”）17．下图中电能表的示数为_________度。在某段时间内若该表转盘转过2500转，表示此段时间内与电能表相连的电路消耗了_________度电。18．在相同时间内把同一物体分别沿如图所示的光滑斜面BA、CA（BA<CA）匀速推上顶端，所用推力分别为F1、F2，功率分别为P1、P2，克服重力做的功分别为W1、W2，则W1_____W2，P1______P2。（选填“>”、“<”或“=”）19．如图所示电路中，电源电压恒定，R1=2R2，只闭合S2，电压表示数为U1，电流表示数为I1，电路中消耗的总功率为P1；断开S2，闭合S1、S3，电压表示数为U2，电流表示数为I2，电路中消耗的总功率为P′。则U1：U2=_________，P1：P′=_________。（结果不保留符号）20．根据下图的实物电路在方框内画出对应的电路图。（______）21．请完成下图中的器材连线。要求：L1、L2串联，电压表测L1两端电压。（____）22．如图是探究“动能的大小与哪些因素有关”的实验示意图。(1)让质量不同的A、B两个小球（mA>mB）从斜面上滚下，观察原来静止的纸盒被推动_________的大小，可以比较A、B两个小球能做功的多少。当我们让两小球从斜面同一高度滚下，它们到达斜面底端时_________大小相同。(2)比较甲与乙两实验可知，小球的动能大小与小球的_________大小有关。比较甲与丙两实验可知，小球的动能大小与小球的_________大小有关。(3)根据本实验的结论，若使小球B开始滚下时的位置高于小球A，我们_________（选填“可以”或“不能”）推断出哪一个小球到达斜面底端时具有更大的动能。23．某小组用如图所示的实验装置研究“电流通过导体时产生的热量跟电阻的关系”。甲、乙两个相同瓶中装有煤油。(1)该实验应使两个瓶中煤油的质量_________，电阻丝R1、R2的阻值_________，将电路设计为串联，是为了使通过R1、R2的电流及通电时间_________（前面三空选填“相等”或“不相等”）。这种研究方法在物理学中叫做_________法。(2)该小组应通过观测_________（选填“温度计示数”或“加热时间”）来比较两瓶中煤油吸热的多少。由这个实验可以得到结论：当电流一定时，导体的电阻越大，产生的热量就越_________。24．小方利用如图所示电路测量小灯泡的额定功率。现有实验器材：待测小灯泡（标有“2.5V”字样，电阻约10、电源（电压为6V）、电流表、电压表、开关、导线若干、三只滑动变阻器及其规格分别为R1（10 2A）、R2（20 2A）、R3（50 1.5A）。(1)为完成实验，可选择滑动变阻器_________（选填题中所给的符号）。实验前，小方检查仪器时发现电流表指针指在如图（b）所示的位置，他应对电流表进行_________。(2)排除上述问题后，小方连接好电路。为了测量小灯泡的额定功率，他调节滑动变阻器使电压表的示数为_________V，让小灯泡正常发光。若此时电流表的示数如图（c）所示，则通过小灯泡的电流为_________A，小灯泡的额定功率为_________W。(3)小方测量了多组数据，为研究小灯泡的电阻值，他画出如图（d）所示的图像，老师认为该曲线右半段不符合实验事实，理由是_____________。(4)另一同学为研究电流跟电阻的关系，找来5、10、15、20、25的定值电阻依次替换电路中的小灯泡，并选用一只现有的滑动变阻器完成了所需数据的测量，根据实验数据画出如图（e）的图像。由这些信息可知，该同学选用的滑动变阻器是_________（选填题中所给的符号），且当接入的定值电阻为5时，滑动变阻器连人电路的阻值为_________；当接入的定值电阻为25时，电路消耗的总功率是_________W。25．如图所示是常见的太阳能热水器。假设该热水器内盛有100kg、25℃的水，在阳光的照射下，水温升高到55℃。(1)这些水吸收了多少热量？[已知水的比热容为J/（kg·℃）(2)上述热量等于完全燃烧多少kg煤放出的热量？（已知煤的热值约为J/kg）  26．一个滑轮组如图所示，细线重及轮与轴之间的摩擦忽略不计。匀速拉动细线将重为30N的物体提升1m，用时5s，滑轮组的机械效率为50%。(1)提升物体所做有用功的功率是多少？(2)提升物体所用拉力的大小是多少？(3)现逐渐增大物体的重力，用同样方式提升物体，当物体重力达到120N时，细线刚好被拉断。求细线刚好被拉断时滑轮组的机械效率。   27．如图所示的电路中，电源电压不变，小灯泡L上标有“6V  4.5W”字样，灯丝电阻不随温度变化。当S1、S2都闭合时，小灯泡正常发光，电流表示数为1A；当S1、S2都断开，移动滑动变阻器滑片，在滑动变阻器全部接入电路和总电阻的接入电路两种情况下，滑动变阻器消耗的功率相等。求：(1)电源电压；(2)电阻R的值；(3)S1、S2都断开时电路中的最小电流。
参考答案1．D【解析】【详解】油罐车在运输油的过程中，油与油罐摩擦，会使油罐带电，所以在油罐车尾部总装有一条拖在地上的铁链，这主要是为了能及时将将产生的静电导入大地，避免放电产生的火花引燃汽油。故选D。2．B【解析】【详解】白炽灯工作时，消耗的电能转化为内能和光能，比较灯的亮度就是比较在一定时间内消耗电能的多少，即实际电功率的大小，所以灯泡亮度取决于实际功率，与额定功率无关，与单独的电压或电流无关。故选B。3．C【解析】【分析】【详解】吸气冲程、排气冲程都是消耗机械能的冲程，压缩冲程是把机械能转化为内能，而做功冲程是把内能转化为机械能．4．D【解析】【详解】功等于力与力的方向上距离的乘积，把砖运送到楼顶，不管是人力还是起重机，对砖做的功都一样，但是做相同的功起重机用的时间少，所以起重机做功快。故选D。5．C【解析】【详解】AB．一杯不加盖的热开水自然冷却到室温的过程中，温度降低，内能减小，故AB不符合题意。C．比热容是物体本身的一种性质，与物体质量、温度无关，故C符合题意。D．一杯不加盖的热开水自然冷却到室温的过程中，不断蒸发，水分子个数减少，故D不符合题意。故选C。6．C【解析】【详解】汽油的热值是指1kg汽油完全燃烧放出J的热量，热值是燃料本身的一种性质，跟燃料质量多少没有关系。故选C。7．D【解析】【详解】小方把钉在木板里的钉子拔出来过程中，木板与钉子摩擦，钉子克服摩擦力做功，钉子内能增大。故选D。8．A【解析】【详解】由串联电路电阻规律可知故选A。9．B【解析】【详解】物体由于被举高而具有的能量叫做重力势能，重力势能大小与物体质量和高度有关，由图中可知，人质量不变，②位置时高度最高，所以重力势能在②位置最大。故选B。10．A【解析】【详解】图中电路是并联电路，并联电路中各支路电压等于电源电压，所以U1=U2。故选A。11．B【解析】【详解】两个鸡蛋重约为1N，由做功公式得所以手对鸡蛋做的功大约为1J。故选B。12．A【解析】【详解】此电路为串联电路，由于滑片右侧接的是电压表，那么滑动变阻器就作为定值电阻接到电路中了，滑片滑动时，电阻不会发生变化，电流大小不变，灯泡亮度不变，但是电压表测滑片右侧电阻的电压，所以滑片向左滑动时，滑片右侧电阻增大，电压表示数也变大。故选A。13．AB【解析】【详解】AB．用电器首尾相连的电路是串联电路，A、B两图是串联电路，故AB符合题意；CD．用电器并列连接在一起的电路是并联电路，C、D两图是并联电路，故CD不符合题意。故选AB。14．AD【解析】【详解】由于两灯构成串联电路，闭合开关S后，灯泡L1不亮，L2亮，说明电路出现短路，由于电压表无示数，说明L1短路或者电压表短路。故选AD。15．1.5    220    【解析】【详解】[1]一节新干电池电压是1.5V。[2]我国家庭电路的电压是220V。16．不会    会    【解析】【详解】[1][2]电阻是导体对电流的阻碍作用，电阻是导体本身的一种性质，其大小与电阻的材料、长度、横截面积、温度有关，所以将金属导线放在磁铁旁，它的电阻值不会改变；将它加热，它的电阻值会发生改变。17．1205.9    1    【解析】【详解】[1]根据图中电能表读数为1205.9kW•h，即1205.9度。[2]表转盘转过2500转,电路消耗电能所以电路消耗了1度电。18．＝    ＝    【解析】【详解】[1]无论物体是沿光滑斜面BA匀速推上顶端，还是沿光滑斜面CA匀速推上顶端，物体上升的高度相同，所以克服重力做功也就相同，即W1=W2。[2]因为斜面光滑，所以推力做的功等于克服重力做的功，即，又因为是在相同时间内把物体分别推上斜面顶端，由 可知，P1=P2。19．2﹕3    2﹕9    【解析】【详解】[1][2]只闭合S2时，电阻R1、R2构成串联电路，电压表测R1的电压，由于R1=2R2，所以由分压公式得电压表示数为串联时电路中消耗的总功率P1为断开S2，闭合S1、S3电阻R1、R2构成并联电路，电压表测电源电压，即U2=U，电流表测电阻R1的电流，并联时电路中消耗的总功率P′为所以由以上算式得20．【解析】【详解】电源正极连接灯泡L2、开关、灯泡L1然后连接电源负极，电路是串联电路，各用电器首尾相连。21．【解析】【详解】灯L1左侧接线柱连接灯L2一侧接线柱，然后L2另一侧接线柱连接电源负极接线柱，这样两灯串联，最后连接电压表接线柱与灯L1左侧接线柱，使电压表测灯L1两端电压。22．距离    速度    速度    质量    不能    【解析】【详解】(1)[1]小球推动纸盒移动的距离越大，说明小球对纸盒做的功越多，也反映了小球具有的动能越大，所以观察原来静止的纸盒被推动距离的大小，可以比较A、B两个小球能做功的多少。[2]由于让两小球从斜面同一高度滚下，它们到达斜面底端时速度大小相同。(2)[3]甲与乙两实验中两球的质量相同，高度不同，所以到达底端时的速度不同，由两实验可以探知小球动能与小球速度的大小关系。[4]甲与丙两实验中两球高度相同，这样到达底端的速度相同，但是它们的质量不同，所以有两实验可以探知小球的动能大小与小球质量的大小关系。(3)[5]若使小球B开始滚下时的位置高于小球A，那么小球B到达底端时的速度大于小球A的速度，而小球B的质量小于小球A的质量，所以我们不能推断出哪一个小球到达斜面底端时具有更大的动能。23．相等    不相等    相等    控制变量    温度计示数    多    【解析】【详解】(1)[1][2]为了便于比较两种电阻丝通电后电流产生热量的多少，甲乙两个瓶中煤油的质量要相等，电阻丝R1、R2的阻值要不相等。[3]将电路设计为串联，由于串联电路特点：电流相等，用电器工作的同时性，所以通过R1、R2的电流及通电时间相等。[4]其他量保证相同，只有一个量发生变化，导致结果不同，这种研究方法在物理学中叫做控制变量法。(2)[5]两瓶中的煤油质量相同，根据可知，温度计升高的示数越大，吸收的热量就越多，所以通过观测温度计示数来比较两瓶中煤油吸热的多少[6]由焦耳定律公式可知，当电流一定时，导体的电阻越大，产生的热量就越多。24．R2    调零    2.5    0.28    0.7    电源电压只有6V    R3    5    0.72    【解析】【详解】(1)[1]小灯泡正常发光时电流大约是灯泡正常发光时，滑动变阻器的电阻约为所以可选择滑动变阻器R2。[2]实验前，小方检查仪器时发现电流表指针指在如图（b）所示的位置，指针没有指向零刻度线，所以应对电流表进行调零。(2)[3]为了测量小灯泡的额定功率，他调节滑动变阻器使电压表的示数为 2.5V，让小灯泡达到额定电压正常发光。[4]图中电流表选用0~0.6A量程，分度值是0.02A，所以电流表读数是0.28A。[5]由电功率公式得所以小灯泡的额定功率为0.7W。(3)[6]电源电压为6V，所以灯泡两端电压不会大于6V，该曲线右半段不符合实验事实。(4)[7]研究电流跟电阻的关系时，应保持定值电阻两端的电压不变，由图像可知，当R=10Ω时，I=03A，由欧姆定律可得不变的电压为但定值电阻为较大阻值25Ω时，需要滑动变阻器的阻值也是比较大，其阻值为需要滑动变阻器的阻值为25Ω，实验用滑动变阻器最大阻值应大于等于25Ω，所以该同学选用的滑动变阻器是R3（50 1.5A）。[8]当接入的定值电阻为5时，滑动变阻器连人电路的阻值为所以滑动变阻器连人电路的阻值为5Ω。[9]由前面分析可知当接入的定值电阻为25时，滑动变阻器的阻值为25Ω，由电功率公式得所以电路消耗的总功率是0.72W。25．(1)1.26×107J；(2)0.42kg【解析】【详解】(1)由吸热公式得(2)由热值公式得答：(1)这些水吸收了1.26×107J热量；(2)上述热量等于完全燃烧0.42kg煤放出的热量。26．(1)6W；(2)20 N；(3)【解析】【详解】(1)提升物体所做有用功的功率为(2)由机械效率公式得(3)动滑轮的重为当物体重力达到120N，细线刚好被拉断时滑轮组的机械效率为答：(1)提升物体所做有用功的功率是6W；(2)提升物体所用拉力的大小是20N；(3)细线刚好被拉断时滑轮组的机械效率是80%。27．(1)6V；(2)；(3)0.25A【解析】【详解】(1)当S1、S2都闭合时，灯L与电阻R构成并联电路，由此时灯泡正常发光可知电源电压为所以电源电压为6V。(2)当S1、S2都闭合时，灯L与电阻R构成并联电路，由此时灯泡正常发光可知灯泡电流为电阻R的阻值为(3) 当S1、S2都闭合时，灯泡L与滑动变阻器串联，灯泡正常发光可得灯泡电阻为在滑动变阻器全部接入电路时，滑动变阻器消耗的功率为……①在滑动变阻器总电阻的接入电路时，滑动变阻器消耗的功率为 ……②因为 ，由①等于②式解得R滑=16Ω，R滑= -16Ω(舍去)当滑动变阻器全部接入电路时电路中的电路最小答：(1)电源电压为6V；(2)电阻R的值为24Ω；(3) S1、S2都断开时电路中的最小电流为0.25A。
