2019-2020学年九年级上学期辽宁省大连市沙河口区期末测试物理试题（原卷+解析卷）

这是一份2019-2020学年九年级上学期辽宁省大连市沙河口区期末测试物理试题（原卷+解析卷），文件包含2019-2020学年九年级上辽宁省大连市沙河口区期末测试物理试题原卷docx、2019-2020学年九年级上辽宁省大连市沙河口区期末测试物理试题解析卷docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。

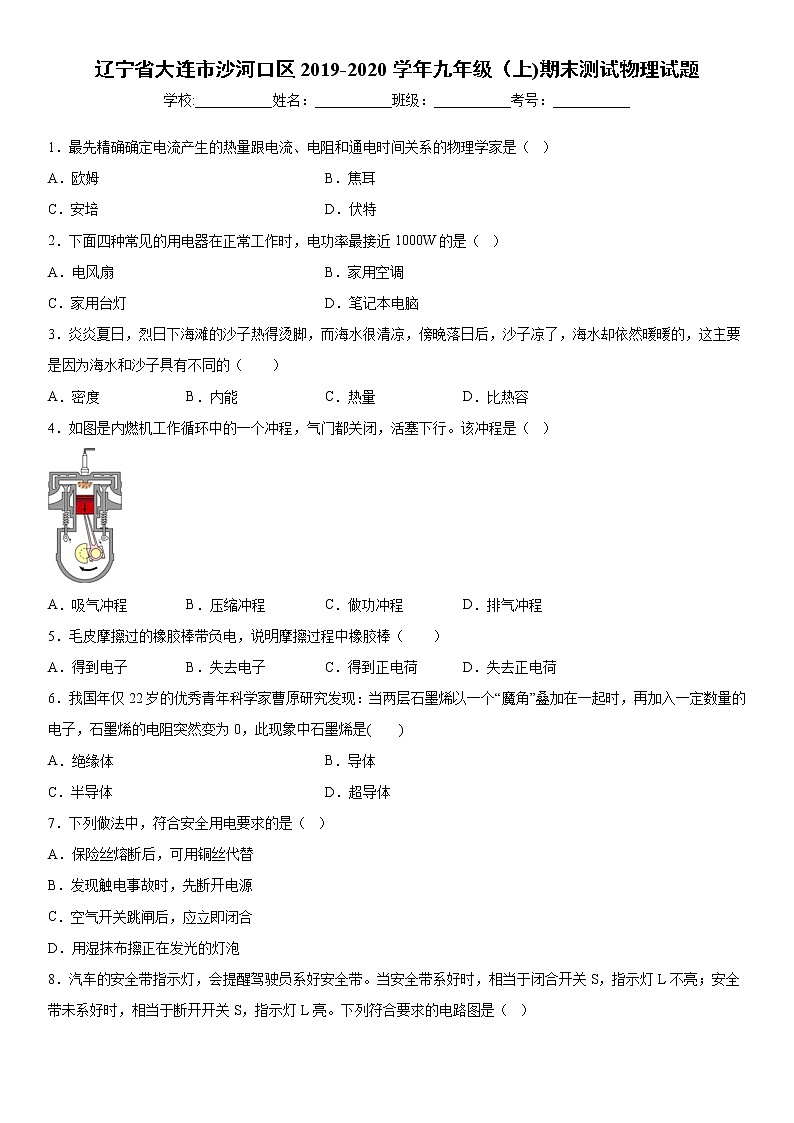

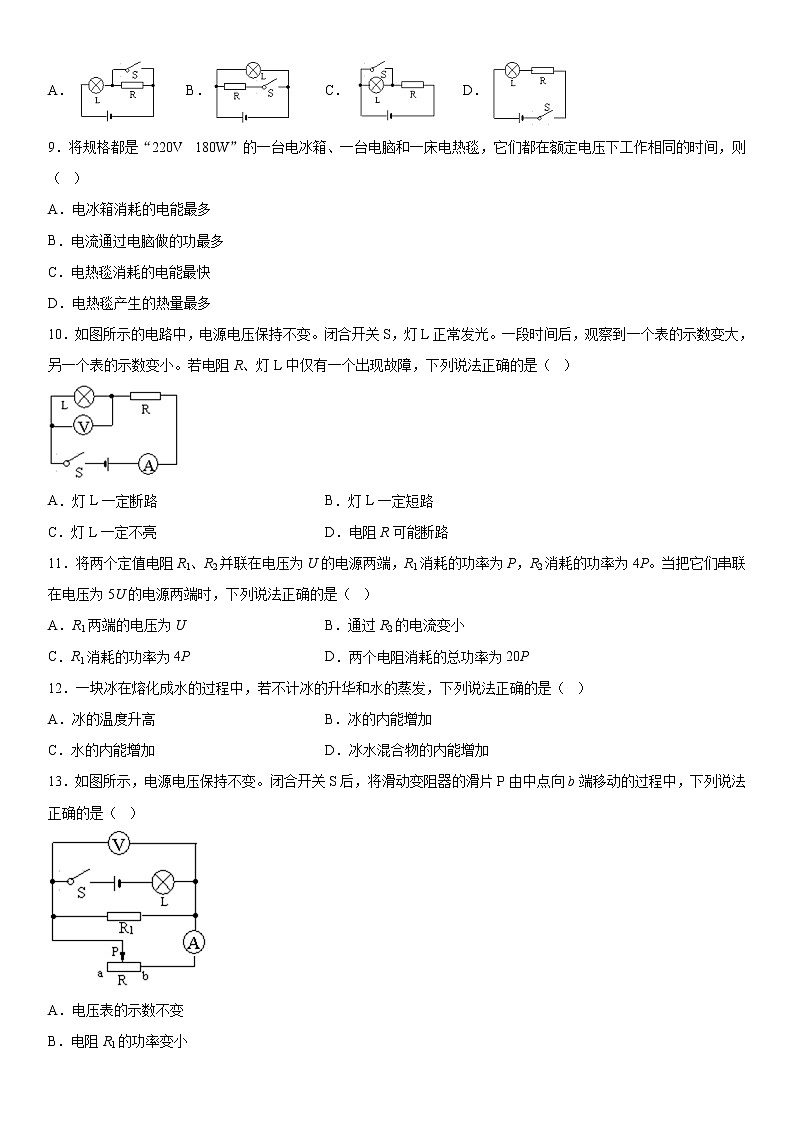

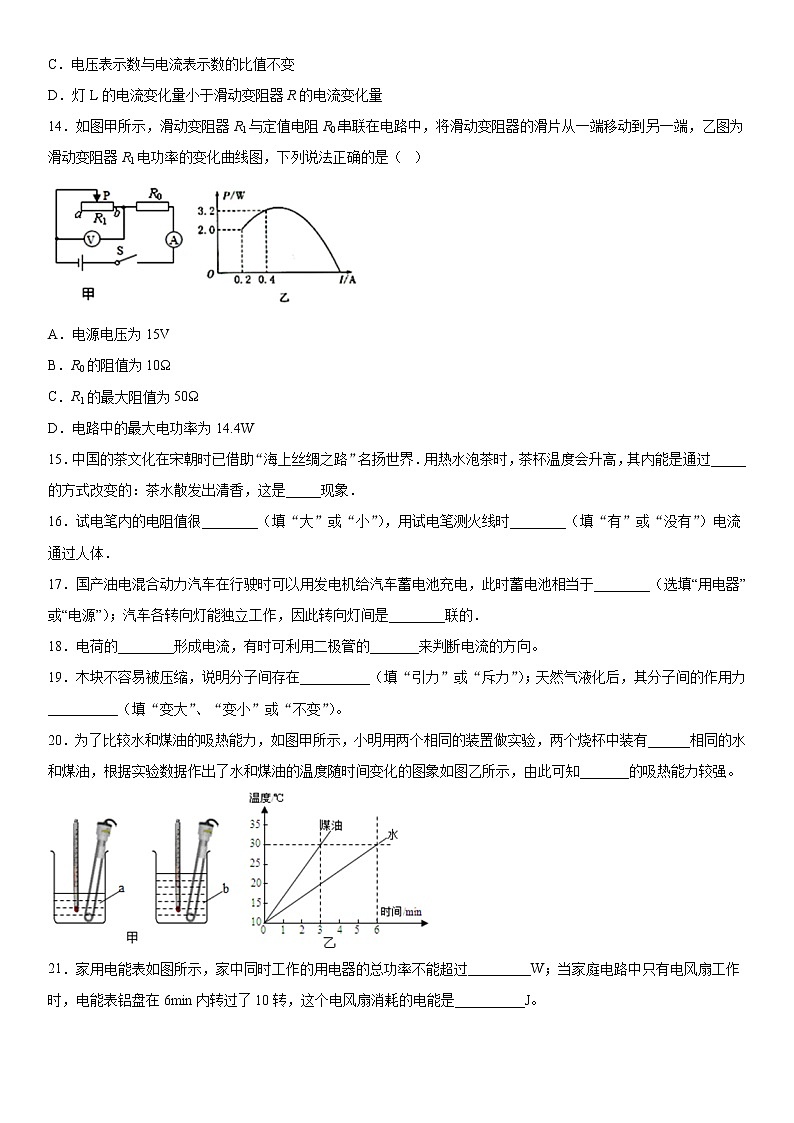

辽宁省大连市沙河口区2019-2020学年九年级（上)期末测试物理试题学校:___________姓名：___________班级：___________考号：___________ 1．最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（  ）A．欧姆 B．焦耳C．安培 D．伏特2．下面四种常见的用电器在正常工作时，电功率最接近1000W的是（  ）A．电风扇 B．家用空调C．家用台灯 D．笔记本电脑3．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（　　）A．密度 B．内能 C．热量 D．比热容4．如图是内燃机工作循环中的一个冲程，气门都关闭，活塞下行。该冲程是（  ）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程5．毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（　　）A．得到电子 B．失去电子 C．得到正电荷 D．失去正电荷6．我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，此现象中石墨烯是(    )A．绝缘体 B．导体C．半导体 D．超导体7．下列做法中，符合安全用电要求的是（  ）A．保险丝熔断后，可用铜丝代替B．发现触电事故时，先断开电源C．空气开关跳闸后，应立即闭合D．用湿抹布擦正在发光的灯泡8．汽车的安全带指示灯，会提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关S，指示灯L不亮；安全带未系好时，相当于断开开关S，指示灯L亮。下列符合要求的电路图是（  ）A． B． C． D．9．将规格都是“220V  180W”的一台电冰箱、一台电脑和一床电热毯，它们都在额定电压下工作相同的时间，则（  ）A．电冰箱消耗的电能最多B．电流通过电脑做的功最多C．电热毯消耗的电能最快D．电热毯产生的热量最多10．如图所示的电路中，电源电压保持不变。闭合开关S，灯L正常发光。一段时间后，观察到一个表的示数变大，另一个表的示数变小。若电阻R、灯L中仅有一个出现故障，下列说法正确的是（  ）A．灯L一定断路 B．灯L一定短路C．灯L一定不亮 D．电阻R可能断路11．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P，R2消耗的功率为4P。当把它们串联在电压为5U的电源两端时，下列说法正确的是（  ）A．R1两端的电压为U B．通过R2的电流变小C．R1消耗的功率为4P D．两个电阻消耗的总功率为20P12．一块冰在熔化成水的过程中，若不计冰的升华和水的蒸发，下列说法正确的是（  ）A．冰的温度升高 B．冰的内能增加C．水的内能增加 D．冰水混合物的内能增加13．如图所示，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P由中点向b端移动的过程中，下列说法正确的是（  ）A．电压表的示数不变B．电阻R1的功率变小C．电压表示数与电流表示数的比值不变D．灯L的电流变化量小于滑动变阻器R的电流变化量14．如图甲所示，滑动变阻器R1与定值电阻R0串联在电路中，将滑动变阻器的滑片从一端移动到另一端，乙图为滑动变阻器R1电功率的变化曲线图，下列说法正确的是（  ）A．电源电压为15VB．R0的阻值为10ΩC．R1的最大阻值为50ΩD．电路中的最大电功率为14.4W15．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，茶杯温度会升高，其内能是通过_____的方式改变的：茶水散发出清香，这是_____现象．16．试电笔内的电阻值很________（填“大”或“小”），用试电笔测火线时________（填“有”或“没有”）电流通过人体．17．国产油电混合动力汽车在行驶时可以用发电机给汽车蓄电池充电，此时蓄电池相当于________（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是________联的．18．电荷的________形成电流，有时可利用二极管的_______来判断电流的方向。19．木块不容易被压缩，说明分子间存在__________（填“引力”或“斥力”）；天然气液化后，其分子间的作用力__________（填“变大”、“变小”或“不变”）。20．为了比较水和煤油的吸热能力，如图甲所示，小明用两个相同的装置做实验，两个烧杯中装有______相同的水和煤油，根据实验数据作出了水和煤油的温度随时间变化的图象如图乙所示，由此可知_______的吸热能力较强。21．家用电能表如图所示，家中同时工作的用电器的总功率不能超过_________W；当家庭电路中只有电风扇工作时，电能表铝盘在6min内转过了10转，这个电风扇消耗的电能是__________J。22．如图所示的电路中，当电流表的示数减少0.2A时，电压表的示数从6V变为5V，则该定值电阻的阻值为__________Ω，它的电功率减小了__________W。23．将图中的电路连接完整。要求：开关S闭合后，移动滑动变阻器滑片，灯L1的亮度不变，灯L2的亮度改变。（______）24．将图中的电灯、开关和插座连接到家庭电路中。（______）25．为了减少环境污染，共建美好城市，我市部分地区的居民已经用上了天然气。如图，在标准大气压下，燃烧天然气将一壶质量为3kg、温度为20℃的水加热至沸腾。已知天然气热值为3.5×107J/m³，水的比热容为4.2×10³J/(kg·℃)。求：（1）水吸收的热量是多少？（2）若天然气完全燃烧放出热量的60%被水吸收，烧开这壶水需要多少立方米天然气？   26．如图是一种测定油箱内油量的装置图，电流表示数的大小反映油量的多少。R是滑动变阻器，滑杆可以绕O点转动。油箱中的油量从最大降至最小时，浮子带动滑杆从滑动变阻器的最下端移到最上端，从而改变电路中电流表的示数。电源电压保持不变，若滑动变阻器R的最大阻值为20Ω，R0＝40Ω，当油箱中的油量最小时，电流表示数为0.2A。求：（1）电源电压是多少？（2）当油箱油量最大时，电路中的电流是多少？（3）当油箱油量最小时，通电10min滑动变阻器R消耗的电能是多少？       27．如图甲是一款可以缓解眼睛疲劳的电加热眼罩，图乙是它的内部简化电路图。电源电压恒为6V，R1和R2均为发热电阻。只闭合S1时为保温档，电功率为1.2W，同时闭合S1和S2为加热档，电功率为3W。求：    （1）保温档工作时的电流是多少？（2）R2的阻值是多少？（3）若眼罩在加热档工作30min，产生的热量是多少？    28．如图，磨刀师傅磨菜刀时，手拿菜刀用力反复摩擦魔石，使菜刀刀刃变薄。磨刀时，若手接触刀刃感觉有点“烫手”，有经验的磨刀师傅磨刀时洒一些水给菜刀降温。请分析说明人感觉有点“烫手”的原因以及为什么用水降温。29．科普频道播出了这样一个有趣的实验：如图，若把粗细不均匀的铅笔芯（主要成分是石墨）放在一节9V电池的正负极上，火柴头接触到铅笔芯越细的地方，火柴越容易被点燃。请分析产生这个现象的原因。30．某组同学在探究“并联电路中干路电流与各支路电流的关系”实验中，可以选用的实验器材有：电源、阻值分别为5Ω、10Ω和15Ω的定值电阻、滑动变阻器、开关各一个；电流表、导线若干。（1）如图甲，该组同学选用两个电阻组成并联电路，电流表选用大量程分别接入A、B、C三点，“试触”后发现A点和B点电流均小于0.6A，C点电流大于0.6A，则量程的选择合理的是___。A．用大量程测A、B、C三点的电流B．用小量程测A、B、C三点的电流C．用小量程测A、B点的电流，用大量程测C点的电流（2）确定好量程，把电流表接入图甲C处，闭合开关后，电流表的指针来回摆动。故障的原因可能是__________。A．电流表被烧坏                    B．某段导线断开C．某电阻被短路                    D．某接线柱处接触不良（3）①该组同学计划做三次实验，三次实验的目的是____________________________________________。②有甲、乙两种实验方案。甲方案：如图甲，选取规格不同的三个电阻做实验。乙方案：如图乙，任意选取两个电阻，利用滑动变阻器改变电流做实验。选择__________方案更好。（4）该组同学顺利完成了第一次实验。第二次实验已经测出A、B两点的电流，在测量C点电流时发现电流表损坏了，要完成实验，应该怎么办______？31．小明在“探究小灯泡的电流与电压的关系”实验中，所用的电路图如图所示。电源电压为6V，小灯泡的额定电压为2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。（1）该实验中，滑动变阻器除了具有保护电路的作用以外，还有什么作用_____？（2）小明连接并检查电路无误后，闭合开关，将滑动变阻器滑片缓慢地向阻值最小端移动，观察到________，他断开开关，将电流表从大量程改接为小量程。（3）实验获得的数据如下表，请在方格纸上画出电流I与电压U的关系图象。（______）实验次数123456电压U/V1.01.41.82.22.63.0电流I/A0.260.340.420.480.520.54（4）根据图象可得出的探究结论是：_______________________________________________。（5）从数据或图象还可以得到：电压升高的过程中，小灯泡电阻___________。32．已知电流通过导体产生的热量跟电流、电阻和通电时间有关。在探究“电流通过导体产生的热量跟电流的关系”时，可供选择的器材有：学生电源一个；电流表一个，20Ω和50Ω的滑动变阻器各一个；塑料盒与U形管相连的实验装置一个（盒内封闭着空气。盒内电阻丝的阻值为20Ω）；导线若干。（1）该实验选用___________Ω的滑动变阻器更好。（2）连接好的实验装置如图所示。请画出实验用的表格，表中要有必要的信息____________________________。（3）小明记录完第一次实验中液面高度差∆h1后，在第二次实验开始计时前，他应进行的操作是_________________。
参考答案1．B【解析】【详解】1841年，英国物理学家焦耳发现载流导体中产生的热量Q与电流I的平方、导体的电阻R、通电时间t成正比，这个规律叫做焦耳定律。故B正确。2．B【解析】【详解】A．家用电风扇功率一般是30~80W。故A不符合题意；B．家用空调额定功率约1000W。故B符合题意；C．家用台灯功率一般在20W左右。故C不符合题意；D．笔记本电脑功率在70W左右。故D不符合题意。故选B。3．D【解析】【详解】水的比热容比沙子的比热容大，同样受热或冷却的情况下，吸收或放出相同热量，水的温度变化比沙小，因此，在受太阳照射条件相同时，海水比沙滩的温度低，放出相同热量时，海水比沙滩的温度高，故D正确．4．C【解析】【详解】汽油机在做功冲程中，火花塞点火，混合气体剧烈燃烧，气缸内的温度、压力急剧上升，高温、高压气体推动活塞向下移动，通过连杆带动曲轴旋转，将内能转化为机械能输出。故选C。5．A【解析】【分析】在摩擦过程中，对电荷束缚能力强的，得到电子带负电；对电荷束缚能力弱的，在摩擦过程中失去电子带正电．【详解】因为摩擦起电的实质是原子核外电子的转移，且电子带负电，又因为毛皮摩擦过的橡胶棒带负电，所以摩擦过程中橡胶棒得到电子，故A选项正确，BCD选项错误．故选A．6．D【解析】【详解】超导现象是指电阻为零的现象，两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，故D正确。7．B【解析】【详解】A．保险丝材料主要是由铝锑合金等低熔点合金制成的。保险丝必须是易熔化的金属丝，才能在电流大时及时熔断，起到保护作用。故A不符合题意；B．发现触电事故时，应先想法断开电源。故B符合题意；C．空气开关跳闸后，应先检查寻找问题，排除故障后再闭合开关。故C不符合题意；D．水属于电的良导体，用湿抹布擦拭正在发光的灯泡，容易引起触电事故。故D不符合题意。故选B。8．C【解析】【详解】AB．开关S闭合不闭合，灯L都亮。故AB错误；C．当S闭合时，灯L被短路不亮，当S断开时，灯L亮。故C正确；D．当S闭合时，灯L亮，当S断开时，灯L不亮。故D错误。故选C。9．D【解析】【详解】三个家用电器都是开关接入电路中，因为规格都是“220V  180W”，正常工作相同时间时，由W=Pt中，P与t都相等，三用电器耗电相同，即电流对各用电器做功相同；因为P相同，所以各用电器耗电快慢相同；电热毯主要用来发热，消耗的电能转化内能最多，而电冰箱和电脑消耗的电能中只有少量转化为内能。故选D。10．C【解析】【详解】当电路出现断路：若R断路时，两表都无示数；若灯L断路，灯不亮，电压表示数变大、电流表示数变小；当电路中出现短路：若R短路时，两表示数都变大；若灯L短路，灯不亮，电压表示数变小、电流表示数变大。故选C。11．D【解析】【详解】在并联电路中可知：；；；；串联在电源为5U的电路中时：；。故选D。12．D【解析】【详解】冰熔化成水的过程持续吸热，内能增大，温度不变，熔化过程是0℃的冰变为0℃的水的过程，物质状态是冰水混合物。故选D。13．BD【解析】【详解】A．滑片向b端移动时，R电阻减小，R1与R并联后的总电阻R并变小，所以它们电压也变小，即电压表示数变小。故A错误；B．R1的电压变小，电阻没变，由可知，R1的电功率变小。故B正确；C．电压表测R电压，电流表测R电流，那么电压表与电流表示数的比值即为R的阻值，因为R阻值变小，所以比值也变小。故C错误；D．因为R并减小，那么U并减小、干路电流变大、R1所在支路电流变小。灯L(干路)电流的变化量等于滑动变阻器电流的变化量与R1电流变化量的差值，所以灯L的电流变化量小于滑动变阻器R的电流变化量。故D正确。故选BD。14．BCD【解析】【详解】AB．在串联电路中，由乙图可知：……①……②由①②解得：U=12V，R0=10Ω。故A错误，B正确；C．当电流最小时R1的值最大，串联电路中：。故C正确；D．当电路中总电阻最小时，即R1阻值为0Ω时，电功率最大：。故D正确。故选BCD。15．热传递    扩散    【解析】【分析】【详解】用热水泡茶时，茶杯接触热水，热量从水传递给茶杯，茶杯温度会升高，其内能是通过热传递的方式改变的；茶水散发出清香，是因为茶叶的香味分子在空气中永不停息地做无规则运动，这属于扩散现象．16．大    有    【解析】【详解】当试电笔接触火线，火线通过试电笔的金属芯连接到人体，再和大地组成一个闭合通路，电路中有电流通过，为了人体安全，电路中的电流应该很小，根据电压一定的情况下，电流和电阻成反比，可知试电笔内有很大的电阻值．17．用电器    并    【解析】【详解】给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；汽车各转向灯能独立工作，互不影响，因此转向灯是并联的．18．定向移动    单向导电性    【解析】【详解】[1]电荷的定向移动形成电流；[2]二极管允许单方向电流通过，反方向电流无法通过。所以可以利用二极管的这种单向导电性来判断电流的方向。19．斥力    变大    【解析】【详解】[1]分子间存在引力和斥力，木块不易被压缩，说明分子间存在斥力；[2]天然气液化后体积变小，难以压缩，是因为液态天然气分子间距减小，分子间作用力变大。20．质量    水    【解析】【详解】[1]比较水和煤油的吸热能力时，必须保证水和煤油质量相同；[2]由图乙可知，相同质量的水和煤油升高相同的温度时，水吸收的热量多，所以水的吸热能力较强。21．4400        【解析】【详解】[1]由电能表中的10(20A)可知，电表允许的最大电流为20A，由电功率公式得：；[2]电风扇消耗的电能为：。22．5    2.2    【解析】【详解】[1]由已知条件可知：R=5Ω；[2]电功率的变化量：。23．【解析】【详解】滑动变阻器与灯L2串联，然后两用电器再与灯L1并联。连接电源正接线柱与滑动变阻器右下角接线柱，连接电源正接线柱与灯L1右端接线柱，如图所示：24．【解析】【详解】三角接头接法：“左零右火上接地”；开关接在灯泡与火线之间，如图所示：25．(1)； (2)0.048立方米。【解析】【详解】(1)由吸热公式得：；(2)由效率公式得：。答：(1)水吸收的热量是；(2)烧开这壶水需要立方米天然气。26．(1)12V；(2)0.3A；(4) 480J。【解析】【详解】(1)当油量最小时，R有最大值20Ω，电源电压为：；(2)当测量最大时，R有最小值0Ω，电路中电流为：；(3)由电能公式得：。答：(1)电源电压是12V；(2)电路中的电流是0.3A；(3)通电10min滑动变阻器R消耗的电能是480J。27．(1) 0.2A；(2) 20Ω；(3) 。【解析】【详解】(1)由保温档功率为1.2W可得：；(2)R2的阻值为：；(3)产生的热量为：。答：(1)保温档工作时的电流是0.2A；(2)R2的阻值是20Ω；(3)产生的热量是。28．详见解析【解析】【详解】磨刀时，刀与磨刀石相互摩擦，内能增大，温度升高，所以刀刃有点“烫手”；由于水的比热容较大，降低相同的温度时水吸收的热量较多，所以用水给菜刀降温。29．铅笔芯越细的地方电阻越大，产生的热量越多，温度就越高，火柴就越容易被点燃。【解析】【详解】由焦耳定律 可知电路中电流相同时，相同的时间内电阻越大产生的热量越多。铅笔芯越细的地方电阻越大，产生的热量越多，温度就越高，火柴就越容易被点燃。30．C    D    寻找并联电路中干路电流与各支路电流之间关系的普遍规律    甲    换用一个完好的电流表选用大量程继续使用    【解析】【详解】(1)[1]因为A点和B点电流均小于0.6A，C点电流大于0.6A，所以用小量程测A、B点的电流，用大量程测C点的电流。故选C；(2)[2] 电流表的指针来回摆动, 说明电路中某接线柱处接触不良。故选D；(3)[3]设计做三次实验的目的是寻找并联电路中干路电流与各支路电流之间关系的普遍规律，避免偶然性；[4]甲图中选取三个规格不同的电阻做实验时，既可以探究干路电流和各支路电流之间的关系，也可以探究得出各支路之间电流是没有关系的；而乙图中选取任意两个电阻时，只利用滑动变阻器改变电流做实验，若两条支路电阻相等，会得到各支路电流相等这一结论的，具有偶然性。所以选择用甲方案更好；(4)[5] 在测量C点电流时发现电流表损坏了，要完成实验，需要换用一个完好的电流表选用大量程继续使用。31．改变灯泡两端电压    滑动变阻器的滑片向电阻最小值移动时，观察电路中电流表指针示数总是小于0.6A        当灯泡两端电压越大，通过灯泡的电流也越大    增大    【解析】【详解】(1)[1]探究小灯泡的电流与电压的关系时，需要改变灯泡两端的电压，观察电流和亮度的变化，所以滑动变阻器作用为：改变灯泡两端的电压；(2)[2]滑动变阻器的滑片向电阻最小值移动时，观察电路中电流表指针示数总是小于0.6A；(3)[3]根据表格中数据描点画图：(4)[4]根据图像可得结论：当灯泡两端电压越大，通过灯泡的电流也越大；(5)[5]根据数据图像可知，通过灯泡的电流与它两端的电压并不成反比，电压增大的幅度要比电流增大的幅度大，可见小灯泡的电阻随电压的升高而增大。32．50    实验次数时间t/s电阻R/Ω电流页面高度差∆h/格热量Q1一定20大  220中  320小      断开开关，打开盒盖上的通气孔，形成连通器，待U形管内两液面回到相平位置，然后关闭通气孔    【解析】【详解】(1)[1]探究电流通过导体产生的热量跟电流的关系时，应选择50Ω的变阻器，因为50Ω比20Ω的变阻器可以使电路中的电流变化较大，电阻丝产生的热量较多，便于观察。(2)[2]表格如下：实验次数时间t/s电阻R/Ω电流页面高度差∆h/格热量Q1一定20大  220中  320小   (3)[3]记录完第一次实验中液面高度差∆h1后，要断开开关，打开盒盖上的通气孔，形成连通器，这样U形管内两液面迅速回到相平位置，然后关闭通气孔进行第二次实验，这样第二次测得的液面高度差∆h2才是第二次电阻丝产生的热量引起的。
