2019-2020学年九年级上学期安徽省安庆市期末物理试题（原卷+解析卷）

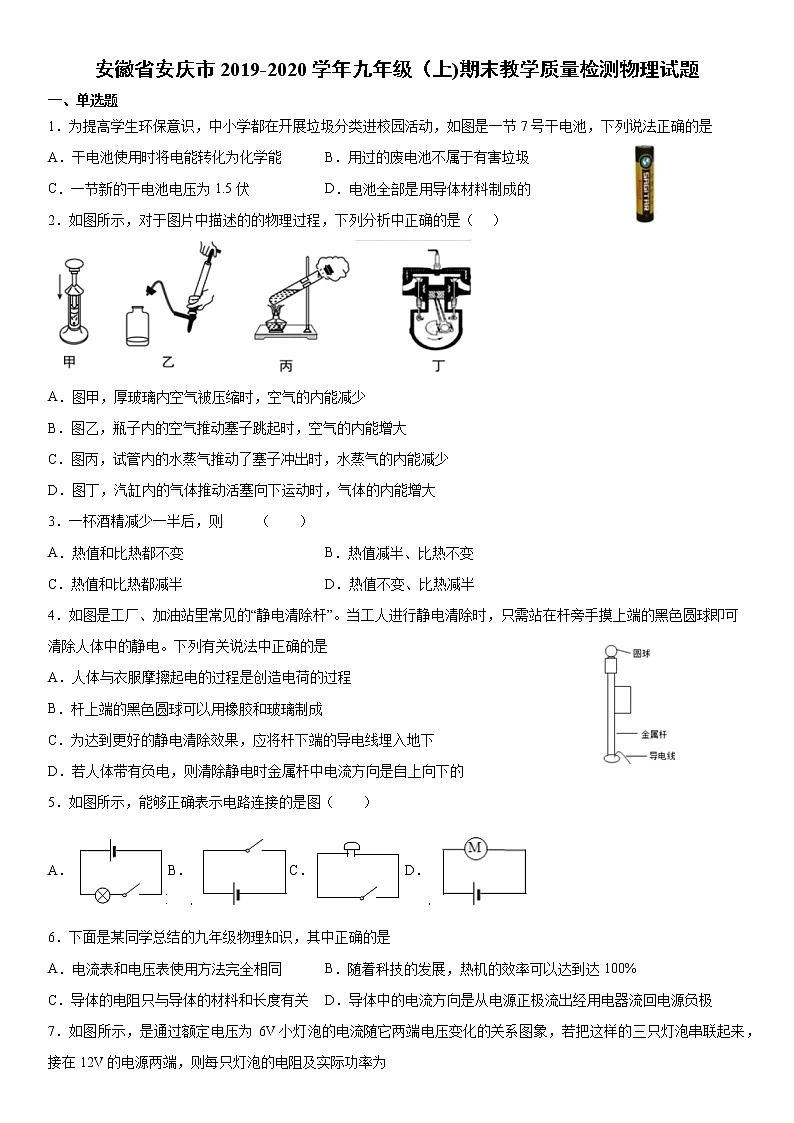

安徽省安庆市2019-2020学年九年级（上)期末教学质量检测物理试题

一、单选题

1．为提高学生环保意识，中小学都在开展垃圾分类进校园活动，如图是一节7号干电池，下列说法正确的是

A．干电池使用时将电能转化为化学能 B．用过的废电池不属于有害垃圾

C．一节新的干电池电压为1.5伏 D．电池全部是用导体材料制成的

2．如图所示，对于图片中描述的的物理过程，下列分析中正确的是（   ）

A．图甲，厚玻璃内空气被压缩时，空气的内能减少

B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大

C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少

D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大

3．一杯酒精减少一半后，则      （　　）

A．热值和比热都不变 B．热值减半、比热不变

C．热值和比热都减半 D．热值不变、比热减半

4．如图是工厂、加油站里常见的“静电清除杆”。当工人进行静电清除时，只需站在杆旁手摸上端的黑色圆球即可清除人体中的静电。下列有关说法中正确的是

A．人体与衣服摩擦起电的过程是创造电荷的过程

B．杆上端的黑色圆球可以用橡胶和玻璃制成

C．为达到更好的静电清除效果，应将杆下端的导电线埋入地下

D．若人体带有负电，则清除静电时金属杆中电流方向是自上向下的

5．如图所示，能够正确表示电路连接的是图（　　）

A．B．C．D．

6．下面是某同学总结的九年级物理知识，其中正确的是

A．电流表和电压表使用方法完全相同 B．随着科技的发展，热机的效率可以达到达100%

C．导体的电阻只与导体的材料和长度有关 D．导体中的电流方向是从电源正极流出经用电器流回电源负极

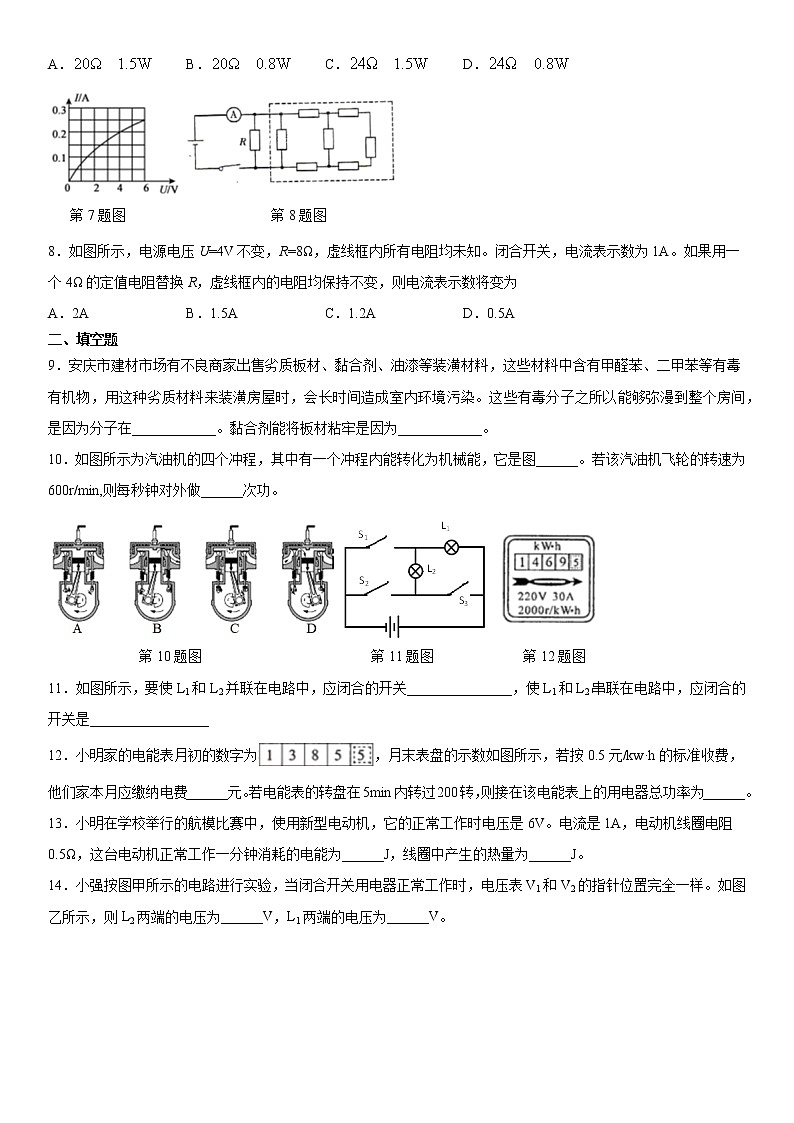

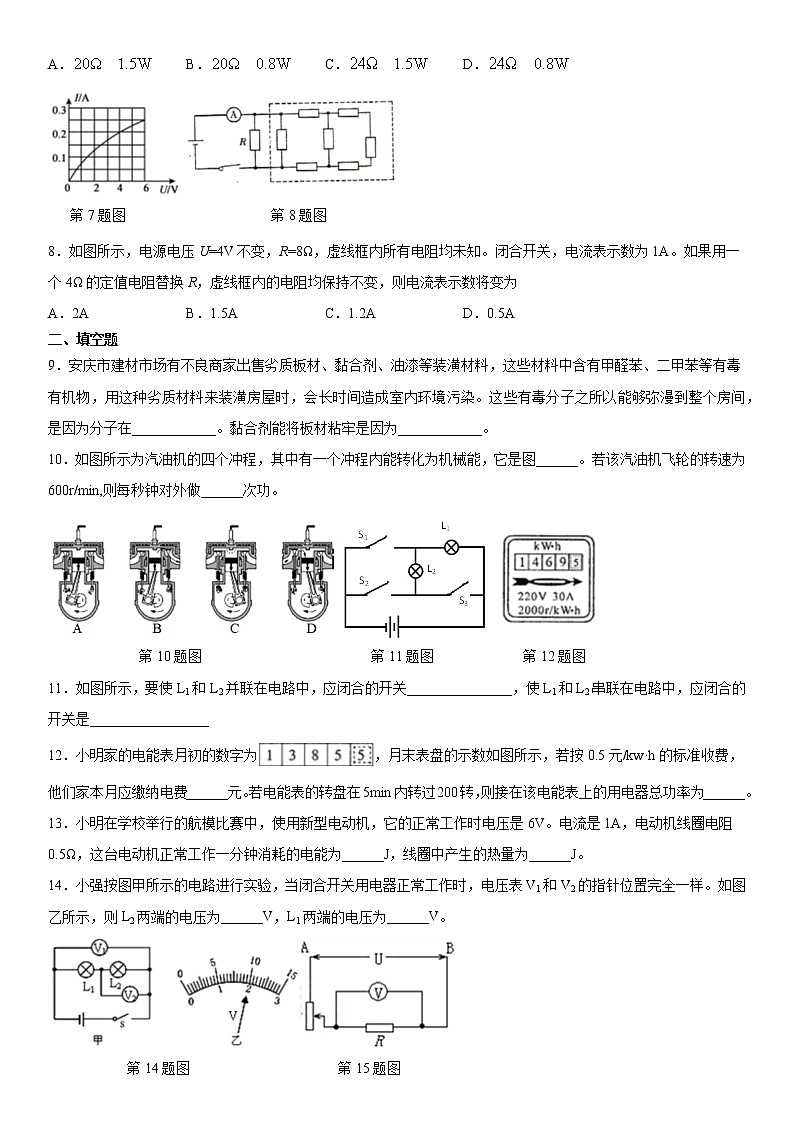

7．如图所示，是通过额定电压为 6V小灯泡的电流随它两端电压变化的关系图象，若把这样的三只灯泡串联起来，接在12V的电源两端，则每只灯泡的电阻及实际功率为

A．   B．   C．   D．

8．如图所示，电源电压U=4V不变，R=8Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A。如果用一个4Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为

A．2A B．1.5A C．1.2A D．0.5A

二、填空题

9．安庆市建材市场有不良商家出售劣质板材、黏合剂、油漆等装潢材料，这些材料中含有甲醛苯、二甲苯等有毒有机物，用这种劣质材料来装潢房屋时，会长时间造成室内环境污染。这些有毒分子之所以能够弥漫到整个房间，是因为分子在____________。黏合剂能将板材粘牢是因为____________。

10．如图所示为汽油机的四个冲程，其中有一个冲程内能转化为机械能，它是图______。若该汽油机飞轮的转速为600r/min,则每秒钟对外做______次功。

11．如图所示，要使L1和L2并联在电路中，应闭合的开关_______________，使L1和L2串联在电路中，应闭合的开关是_________________

12．小明家的电能表月初的数字为，月末表盘的示数如图所示，若按0.5元/kw·h的标准收费，他们家本月应缴纳电费______元。若电能表的转盘在5min内转过200转，则接在该电能表上的用电器总功率为______。

13．小明在学校举行的航模比赛中，使用新型电动机，它的正常工作时电压是6V。电流是1A，电动机线圈电阻0.5Ω，这台电动机正常工作一分钟消耗的电能为______J，线圈中产生的热量为______J。

14．小强按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样。如图乙所示，则L2两端的电压为______V，L1两端的电压为______V。

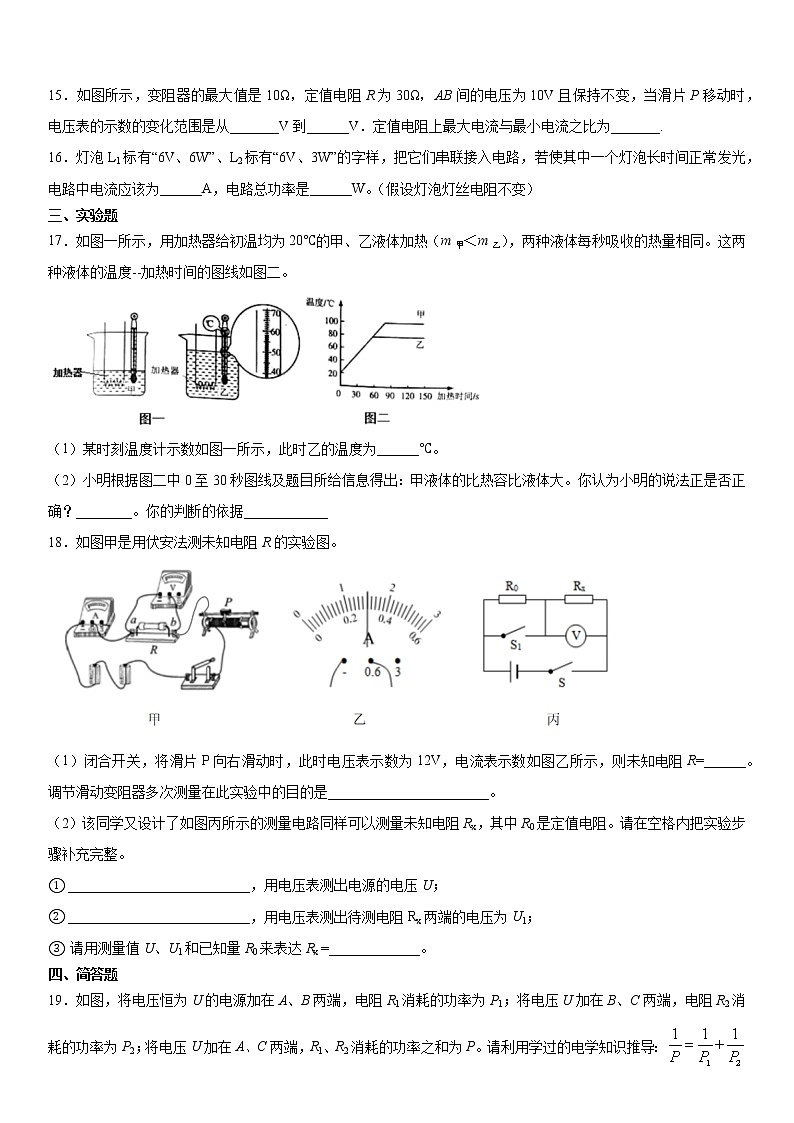

15．如图所示，变阻器的最大值是10Ω，定值电阻R为30Ω，AB间的电压为10V且保持不变，当滑片P移动时，电压表的示数的变化范围是从_______V到______V．定值电阻上最大电流与最小电流之比为_______.

16．灯泡L1标有“6V、6W”、L2标有“6V、3W”的字样，把它们串联接入电路，若使其中一个灯泡长时间正常发光，电路中电流应该为______A，电路总功率是______W。（假设灯泡灯丝电阻不变）

三、实验题

17．如图一所示，用加热器给初温均为20℃的甲、乙液体加热（m甲＜m乙），两种液体每秒吸收的热量相同。这两种液体的温度--加热时间的图线如图二。

（1）某时刻温度计示数如图一所示，此时乙的温度为______℃。

（2）小明根据图二中0至30秒图线及题目所给信息得出：甲液体的比热容比液体大。你认为小明的说法正是否正确？________。你的判断的依据____________

18．如图甲是用伏安法测未知电阻R的实验图。

（1）闭合开关，将滑片P向右滑动时，此时电压表示数为12V，电流表示数如图乙所示，则未知电阻R=______。调节滑动变阻器多次测量在此实验中的目的是_______________________。

（2）该同学又设计了如图丙所示的测量电路同样可以测量未知电阻Rx，其中R0是定值电阻。请在空格内把实验步骤补充完整。

① __________________________，用电压表测出电源的电压U；

② __________________________，用电压表测出待测电阻Rx两端的电压为U1；

③ 请用测量值U、U1和已知量R0来表达Rx =_____________。

四、简答题

19．如图，将电压恒为U的电源加在A、B两端，电阻R1消耗的功率为P1；将电压U加在B、C两端，电阻R2消耗的功率为P2；将电压U加在A、C两端，R1、R2消耗的功率之和为P。请利用学过的电学知识推导：

五、计算题

20．为培养同学们的探究能力，某校组织科技社团的同学们对小灯泡的亮暗进行研究．现取“6V 6W”和“6V3W”的小灯泡L1和L2各一个，标有“50Ω 1A”字样的滑动变阻器一个，量程为0～0.6A的电流表和量程为0～3V的电压表各一个，根据测得的数据绘制出了两灯中电流与其两端电压变化关系的图象，如图甲所示．求：

(1)小灯泡L2的额定电流．

(2)将两灯并联接在电压为6V的电源两端，10min内电路消耗的电能．

(3)将小灯泡L2与滑动变阻器R串联接在电压为12V的电源两端，如图乙所示．闭合开关S，调节滑动变阻器，为了保证电路元件安全，求滑动变阻器允许接入电路的最小阻值．
