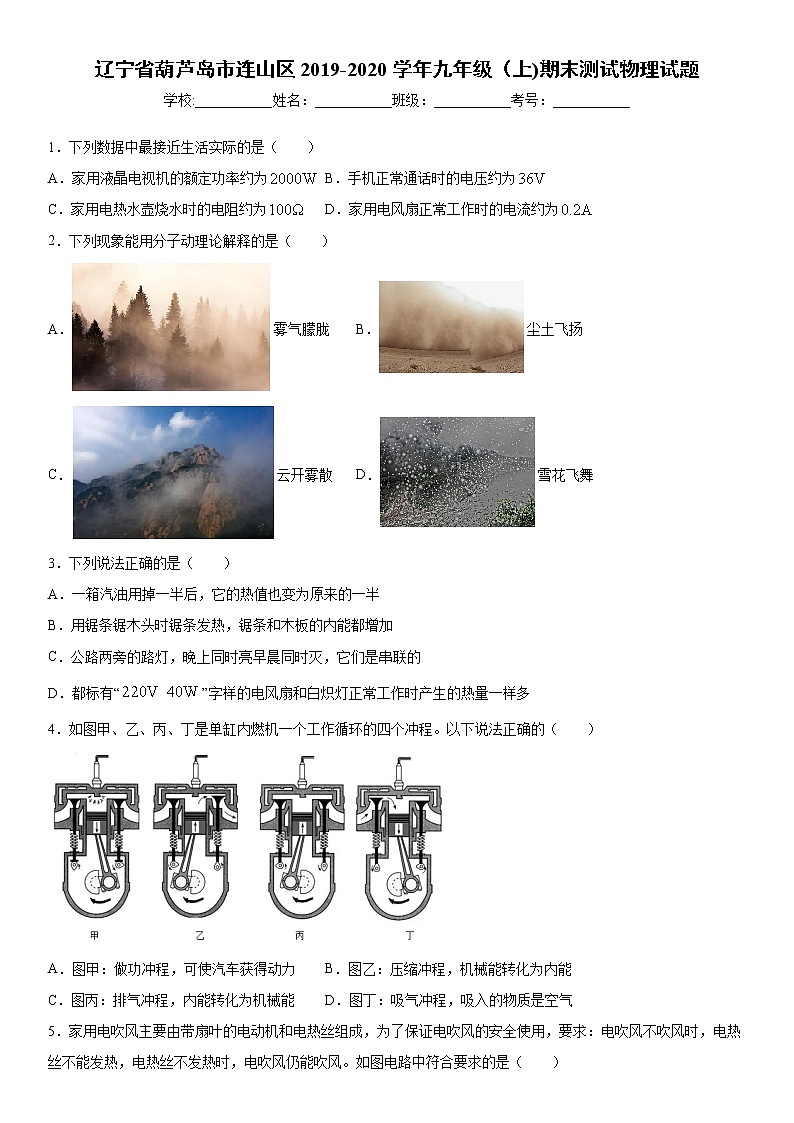

1．下列数据中最接近生活实际的是（ ）
A．家用液晶电视机的额定功率约为 B．手机正常通话时的电压约为
C．家用电热水壶烧水时的电阻约为 D．家用电风扇正常工作时的电流约为
2．下列现象能用分子动理论解释的是（ ）
A．雾气朦胧 B．尘土飞扬
C．云开雾散 D．雪花飞舞
3．下列说法正确的是（ ）
A．一箱汽油用掉一半后，它的热值也变为原来的一半
B．用锯条锯木头时锯条发热，锯条和木板的内能都增加
C．公路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．都标有“”字样的电风扇和白炽灯正常工作时产生的热量一样多
4．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法正确的（ ）
A．图甲：做功冲程，可使汽车获得动力 B．图乙：压缩冲程，机械能转化为内能
C．图丙：排气冲程，内能转化为机械能 D．图丁：吸气冲程，吸入的物质是空气

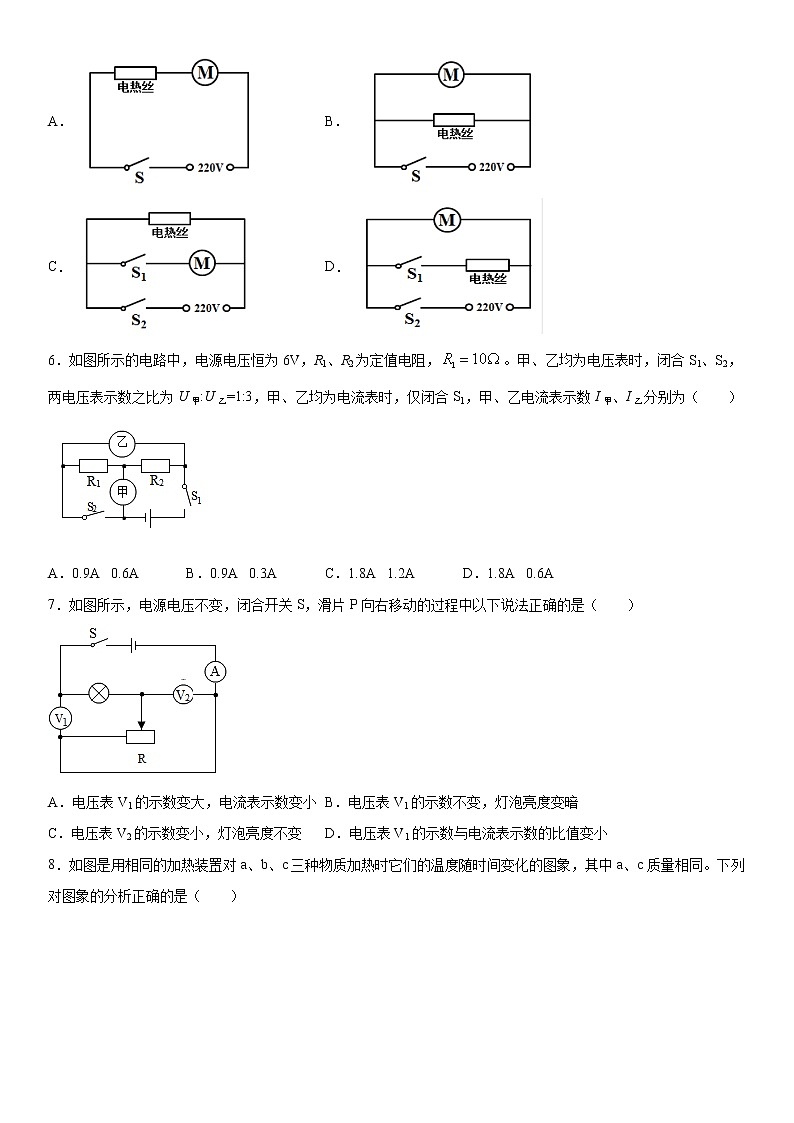

5．家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不吹风时，电热丝不能发热，电热丝不发热时，电吹风仍能吹风。如图电路中符合要求的是（ ）
A． B．
C． D．
6．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，。甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲:U乙=1:3，甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（ ）
A．0.9A 0.6A B．0.9A 0.3A C．1.8A 1.2A D．1.8A 0.6A
7．如图所示，电源电压不变，闭合开关S，滑片P向右移动的过程中以下说法正确的是（ ）
A．电压表V1的示数变大，电流表示数变小 B．电压表V1的示数不变，灯泡亮度变暗
C．电压表V2的示数变小，灯泡亮度不变 D．电压表V1的示数与电流表示数的比值变小

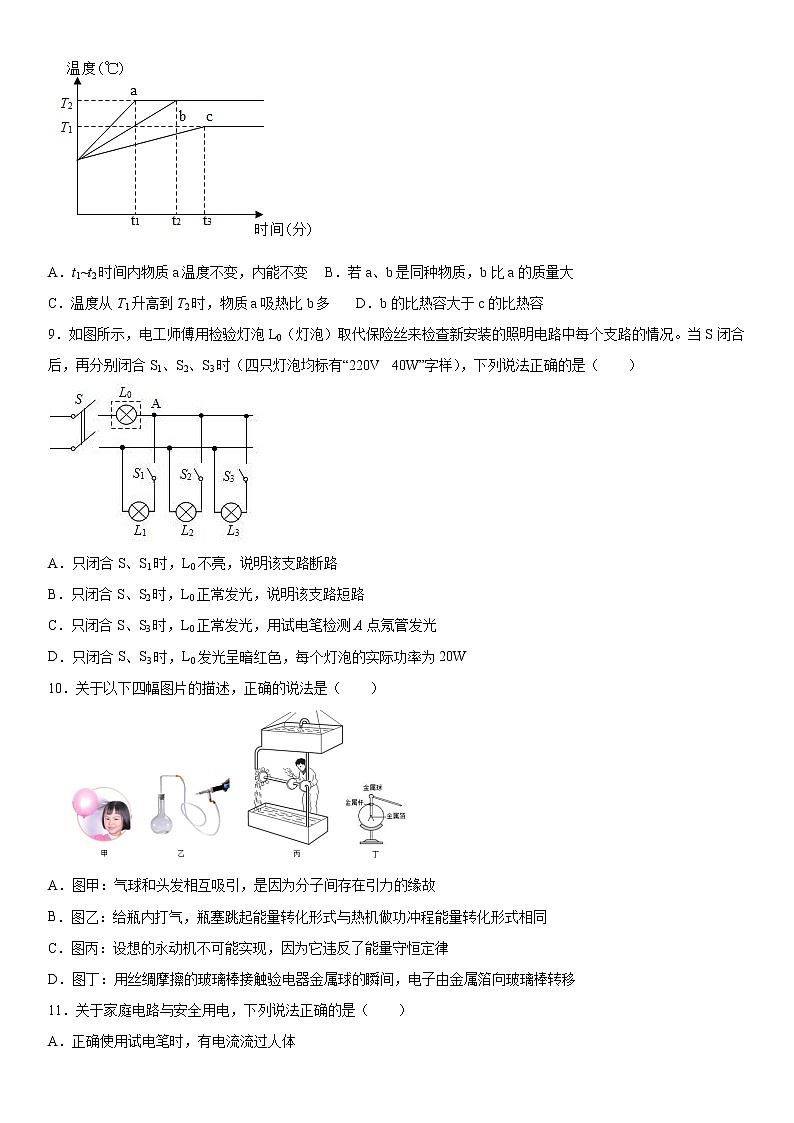

8．如图是用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象，其中a、c质量相同。下列对图象的分析正确的是（ ）
A．t1~t2时间内物质a温度不变，内能不变 B．若a、b是同种物质，b比a的质量大
C．温度从T1升高到T2时，物质a吸热比b多 D．b的比热容大于c的比热容
9．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（ ）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光
D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W
10．关于以下四幅图片的描述，正确的说法是（ ）
A．图甲：气球和头发相互吸引，是因为分子间存在引力的缘故
B．图乙：给瓶内打气，瓶塞跳起能量转化形式与热机做功冲程能量转化形式相同
C．图丙：设想的永动机不可能实现，因为它违反了能量守恒定律
D．图丁：用丝绸摩擦的玻璃棒接触验电器金属球的瞬间，电子由金属箔向玻璃棒转移
11．关于家庭电路与安全用电，下列说法正确的是（ ）
A．正确使用试电笔时，有电流流过人体
B．发生触电事故时，漏电保护器一定会切断电路
C．家庭电路中，可以用铜丝和铁丝代替保险丝
D．使用三脚插头时，插头上标着“E”的导线和用电器的金属外壳相连
12．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A。图乙中A、B分别是小灯泡和电阻R1两端的电压随电流变化关系图象。只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A；滑动变阻器的滑片移至b端时，小灯泡恰好正常发光。只闭合开关S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V。则（ ）
A．电源电压为10V
B．小灯泡L的额定功率6W
C．只闭合开关S、S2，滑动变阻器的滑片移至a端时，1.5min电流通过R1产生的热量为64J
D．闭合开关S，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W
13．年三十包饺子是北方地区最重要的习俗。如图所示，包饺子时，用力捏面皮，面皮会粘在一起，说明分子间存在_________。饺子出锅后整个厨房都能闻到香味，这是_____现象。年夜放鞭炮时会闻到浓烈的火药味这是由于分子在不停地__________________________。
14．如图甲和乙所示分别是我国研发出首款新型空气动力汽车和小型低碳化未来汽车，甲是利用压缩空气膨胀推动活塞做功提供动力，这种车在开车时将空气的_____能转化为机械能，乙车顶部的巨型叶子实际上是一个高效光电转换器，它可将_____能转化为电能，以上能量的转化过程中，能的总量_____（填“变大”“变小”或“不变”）。
15．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过：按钮相当于电路中的_____；红绿灯实际上是发光二极管，它是由_____（填“超导体”或“半导体”）材料制成的。红灯和绿灯是_____（填“串”或“并”）联的。
16．甲乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。现输电线在某处发生短路，为确定短路位置，抢修员进行了如下操作：在甲地利用电源（电压恒为6V）、定值电阻R0（阻值为20Ω）、电压表以及开关等与输电线组成了一个检测电路（如图所示）：闭合开关后，电压表示数为2V。则电路中的电流_____A，短路位置离甲地_____km。
17．如图所示是一种油汀式电暖气，这种电暖气里的工作物质是油而不是水，其优点之一是油的_____较小，电暖气是利用电流的_____效应工作。下面几个例子中属于利用电热的是_____（选填序号即可）：①电饭煲②LED灯③电脑里的微型电扇④电视机后面的孔隙⑤养鸡场的电热孵化器。
18．如图所示，验电器A带负电，B不带电。用一直棒把验电器A、B两金属球连接起来的瞬间如右图所示，此时验电器A、B带_____填（“相同”或“不同”）电荷，金属棒中瞬间电流方向为_____（填“A→B”或“B→A”）。图中a是_____（填“导体”或“绝缘体”）
19．查表员来小明家收电费，观察到小明家电能表的情况如图所示，则小明家同时使用的用电器总功率不能超过_____W；查表员从记录本上查出上月电能表的示数是811.6kW·h，若按0.5元/ kW·h计费，小明家本月应缴电费_____元：若在4min内该表转盘匀速转动20r，则小明家正在使用的电器总功率为_____W。
20．如图所示是某玩具汽车上控制电路的简化图。电动机线圈的电阻值为1Ω，定值电阻R的阻值为4Ω。闭合开关S后，电动机正常工作，两电压表V1和V2的示数分别为6V和2V，则电路中的电流为_____A，电动机的功率是_____W。若转轴被卡住而使电动机不转动，电压表V2的示数会_____（填“变大”“变小”或“不变”），通电10s，消耗的总电能为_____J。
21．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。每只电热靴的低温档为6W，则中温档的功率为_____W，高温档时应将开关M接到_____（填“a”、“b”或“c”）点。
22．小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便。
（____）
23．L1与L2两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流，请将图中所缺导线补上，并在方框内画出对应的电路图（通过小灯泡的电流均未超过0.6A）。
（______）
24．如图甲为“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，图乙是不完整的家庭电路示意图（图乙实框内为“一开三孔”开关），请用笔画线代替导线把该电路连接完整。要求：(1)开关控制灯泡，开关断开，插座仍可继续使用。(2)虚线框内部连接时导线不能交叉。
（____）
25．安装空调等家用电器时，常常要用冲击钻（如图所示）在墙上打孔。在钻孔过程中钻头会很烫，需要不断往钻头上注水来降温，从而避免钻头被烧坏。问：
(1)钻孔过程中钻头很烫，发生了什么能量转换？
(2)注水降温利用了水的什么特性？这是用什么方式改变了钻头的内能？
26．如图所示，是最新一款无人驾驶汽车图片。汽车自动驾驶时使用雷达传感器，以及激光测距器来了解周围的交通状况。该款车以72km/h的速度在一段平直的公路上匀速行驶了8km时，消耗汽油1.5×10-3m3。假设燃油完全燃烧，汽油机的效率为30%，则这段运动过程中：
(1)汽油完全燃烧放出多少热？
(2)该汽车发动机做的有用功是多少？该汽车发动机的输出功率为多少？
(3)该汽车在以此速度行驶的过程中，受到的阻力是多大？（汽油的密度为0.8×103kg/m3，汽油的热值取4.5×107J/kg）
27．小明的爸爸从国外带回一个电热水壶，铭牌上的几个参数翻译过来后如图。
额定电压
热效率
60%
额定功率
800W
容积
1L
频率
50Hz
(1)该电热水壶中发热体的电阻为大？正常工作的电流是多少？
(2)若接在我国的家庭电路中，并能使它正常工作，需要在它的外部串联一个多大的电阻。
(3)某天用电高峰的时候，小明将改装好的电热水壶装满1kg温度为30℃的水，用了11min40s的时间才将水烧开（1标准大气压下），则电热水壶实际消耗的功率是多少？
28．小明在“探究影响电阻大小的因素”实验中：有a、b、c、d四根不同的电阻丝，b、c、d与a相比，分别只有一个因素不同：b与a长度不同；c与a横截面积不同；d与a材料不同。现将电阻丝a、b、c、d串联在如图所示电路中，用电压表分别测出每根电阻丝两端的电压。
(1)电压表的示数越大，表示被测的电阻丝阻值越_____。
(2)小明选择_____两根电阻丝，可以探究电阻大小与材料的关系。
(3)闭合开关后，小明发现c两端的电压比a两端的电压示数小，说明：在材料和长度相同时，_____，电阻丝的电阻越小。
(4)保证电路安全前提下，增大电源电压，_____（填“会”或“不会”）影响实验结论。
29．学习了电学知识，小明重新探究串并联电路的电流特点，设计了如图所示的电路。
(1)在连接电路时，开关应处于_____状态。
(2)要探究并联电路的电流特点，应_____（填开关的通断情况），若此时再闭合开关S3，会造成电流表_____（填“A”“A1”或“A2”）被烧坏的不良后果。
①实验操作正确并经过多次实验，得到的数据记录在表中，分析数据，得到并联电路的电流特点是：_____（用字母公式表示）。
实验次数
I1/A
I2/A
I/A
1
0.2
0.5
0.7
2
0.3
0.3
0.6
3
0.4
0.6
1.0
②进行多次实验的主要目的是_____（填序号）。
A．寻找普遍规律 B．减小电流测量误差。
(3)要探究串联电路的电流特点，应_____（填开关的通断情况）。某次实验小明观察到灯L1发光，L2不发光，发生这种现象的原因可能是_____（填序号）。
A．灯L2短路 B．灯L2断路 C．两灯比较，灯L2的电阻太小 D．两灯比较，通灯L2的电流太小
30．如图所示，a、b两个完全相同的玻璃瓶内有阻值分别为Ra和Rb的电阻丝（Ra>Rb），瓶中插入温度计。
(1)小明利用此装置来探究电流通过导体产生的热量与哪些因素有关。
①实验中煤油吸热的多少是通过_________________（填“加热时间”或“温度升高的多少”）来反映的。采取串联的目的是为了控制____________相同。
②在a、b两个玻璃瓶中加入_____和初温都相同的煤油。闭合开关，通电一段时间后，小明发现a烧瓶中温度计的示数大，表明电流和通电时间相同时，电阻越大，电流通过导体产生的热量越_____。
③根据上述规律，小眀得出家电烤箱低温档接入电路电阻丝的阻值要比高温档电阻丝的阻值小，此结论是_____（填“正确”或“错误”）的。
(2)小明把装置改成探究物质吸热能力的实验装置，需要进行一些改进：
①在a、b两瓶内换用质量、初温都相同的不同液体，电阻丝的阻值Ra_____Rb（填“=”或“<”或“>”）。
②一段时间后，小明观察到b瓶内液体温度高一些，可判断a、b两瓶内液体吸收的热量Qa_____Qb（填“=”“<”或“>”），a的吸热能力_____（填“强”或“弱”）。
31．小明做“伏安法测电阻”的实验时，准备了以下器材：新1号干电池两节、定值电阻R、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器（20Ω 2A）、开关各一只、导线若干。设计如图所示的电路图进行实验。
次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.31
0.42
0.48
(1)按电路图连接电路，闭合开关，发现电流表无示数，电压表指针明显偏转，原因可能是_____。
(2)排除故障后，要使电压表示数逐渐变大，滑动变阻器滑片P应向_____（填“左”或“右”）移动。
(3)进行实验时，小明测出通过定值电阻R的电流和对应的电压值如表所示。老师看后说其中某一次所测数据是错误的，分析出错的是第_____次实验，原因是_______________________________。除去错误数据，所测该定值电阻的阻值是_____（结果精确到0.1）。
(4)小明利用上面器材，增加阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻四个，来探究电流与电阻的关系。
①小明先将电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表示数；接着保持滑动变阻器滑片的位置不变，把R换成10Ω电阻时，闭合开关，观察电压表示数为_____V，此时应向_____（填“a”或“b”）端移动滑片P（如上图），才能使电压表示数为2V，同时记下电流表的示数；
②换其它电阻，重复上述实验。
③实验时每个电阻单独接入电路，定值电阻两端被控制电压应不小于_____V均能完成实验。
32．如图所示，在测量小灯泡的电功率的实验中（小灯泡的额定电压为2.5V）。
(1)图甲是小明连接的实物电路，其中一根导线有连接错误，请你在该导线上打“×”并用笔画线代替导线正确连线。
（______）
(2)故障排除后，闭合开关，发现电压表示数为2V，要测定小灯泡的额定功率，应将滑片_____（填“A”或“B”）端移动，直至电压表的示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
(3)据测所测数据，画出小灯泡的电流与电压的关系图象（如图丙），发现图线弯曲，主要原因是温度升高，灯丝电阻_____（填“变大”或“变小”）。
(4)若把这样的两只灯泡串联接在4V的电源上，则此时两个小灯泡消耗的实际功率总和是_____W。
(5)小明想知道实验所使用的滑动变阻器的最大阻值，发现此时电流表损坏，于是小明在原有器材基础上增加一个开关，设计如图丁所示电路（电源电压未知），帮他完成测量：
①断开S1、闭合S2，将滑动变阻器滑片移至最_____端，记下此时电压表的示数为6V；
②断开S2、闭合S1，移动滑动变阻器滑片，使电压表示数为_____V，灯正常发光；
③_____（填开关的状态），保持滑动变阻器的滑片位置不动，记下此时电压表的示数为1.5V；
④则滑动变阻器的最大阻值为_____。
参考答案
1．D
【解析】
【分析】
【详解】
A．家用液晶电视机的功率约为200W，故A不符合题意；
B．手机电池为锂电池，电压一般在4.5V左右，故B不符合题意；
C．家用电热水壶功率约为1500W，家庭电路电压为220V，由于电热水壶为纯电阻，则由可求电热水壶电阻为
故C不符合题意；
D．家用电风扇功率约为40W，家庭电压为220V，则由P=UI可求正常工作电流为
故D符合题意。
故选D。
2．C
【解析】
【分析】
【详解】
A．雾气朦胧是空气中水蒸气放热液化形成的小水滴，不属于分子范畴，故A不符合题意；
B．尘土属于固体小颗粒，不属于分子范畴，故B不符合题意；
C．在阳光下照射下，由于温度较高，空气中的水分子运动速度加快，由液体变为气态，从而云开雾散，与分子动理论有关．故C符合题意；
D．雪花是固体小冰晶，不属于分子范畴，故D不符合题意。
故选C。
3．B
【解析】
【分析】
【详解】
A．热值属于物质的性质，与质量无关，则用掉一半后，热值大小不变，故A错误；
B．用锯条锯木头时由于摩擦起热，锯条和木板的温度都会升高，则内能均增大，故B正确；
C．公路两旁的路灯，若某一个损坏，其他依旧发光，则可知路灯能独立工作，为并联，故C错误；
D．风扇与白炽灯功率相同，但并不都是纯电阻且不知道工作时间，无法比较产生热量多少，故D错误。
故选B。
4．A
【解析】
【分析】
【详解】
A．甲图中进出气口均关闭，火花塞处于点火状态，活塞向下运动，为做功冲程，将内能转化为机械能，使汽车获得动力，故A正确；
B．乙图中进气口关闭，出气口打开，活塞向上运动，为排气冲程，故B错误；
C．丙图中进出气口均关闭，活塞向上运动，压缩气体，为压缩冲程，机械能转化为内能，故C错误；
D．丁图中进气口打开，出气口关闭，活塞向下运动，为吸气冲程，吸入汽油和空气混合物，故D错误。
故选A。
5．D
【解析】
【分析】
【详解】
A．电热丝与电动机串联，必须同时工作与停止，不符合设计要求，故A不符合题意；
B．电热丝与电动机并联，开关处于干路，必须同时工作与停止，不符合设计要求，故B不符合题意；
C．电热丝与电动机并联，开关S1控制电动机，开关S2位于干路控制整个电路，则闭合S2时电热丝可以独立工作，不符合设计要求，故C不符合题意；
D．电热丝与电动机并联，开关S1控制电热丝，开关S2位于干路控制整个电路，则闭合S2时电动机可独立工作，闭合两个开关，电动机与电热丝一起工作，符合设计要求，故D符合题意。
故选D。
6．A
【解析】
【分析】
【详解】
当甲、乙均为电压表时，闭合开关S1、S2，电路为R1与R2串联电路，电压表甲测R1两端电压，电压表乙测电源电压，则由串联分压电压之比等于电阻之比可求R2阻值为
甲、乙均为电流表时，仅闭合S1时，电路为R1与R2并联电路，电流表甲测干路电流，电流表乙测R1所在支路电流，则两电表示数分别为
故选A。
7．B
【解析】
【分析】
【详解】
闭合开关，电路为灯泡与滑动变阻器串联电路，电压表V1测电源电压，电压表V2测滑动变阻器两端电压，电流表测电路电流，当滑片向右滑动时，滑动变阻器接入阻值变大，由串联分压可知滑动变阻器两端电压变大，由欧姆定律可知，电路电阻变大则电流变小，综合可知电压表V1示数不变，V2示数变大，电流表示数变小，电压表V1的示数与电流表示数的比值变大，由P=UI可知小灯泡实际功率变小，灯泡变暗，故选B。
8．B
【解析】
【分析】
【详解】
A．t1~t2时间内物质a温度不变，但持续吸热，内能增大，故A错误；
B．若a、b是同种物质，由图像可知，a、b初温相同，若要使a、b末温相同，b需要加热更长时间，则可知b的质量大于a，故B正确；
C．由图像可知，a、b初温相同，当温度均升高到T2时，b加热时间更长，可知当a、b升高相同温度时，b需要加热更长时间，则温度从T1升高到T2时，b加热时间更长，相同热源加热时间更长，则物质b比a吸热多，故C错误；
D．0-t1时间内两种物质吸收的热量相同，c物质升高的温度较小，但由于不知道b、c的质量关系，无法比较其比热容大小关系，则D错误。
故选B。
9．AB
【解析】
【分析】
【详解】
A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；
B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；
C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；
D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分一半电压，由可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。
故选AB。
10．BCD
【解析】
【分析】
【详解】
A．气球与头发相互吸引，是由于带电体可以吸引轻小物体的缘故，故A错误；
B．瓶塞跳起是瓶内气体对外做功，内能转化为机械能，与热机冲程中的做功冲程能量转化形式相同，故B正确；
C．由能量守恒定律可知，永动机是不可能被制造出来的，故C正确；
D．丝绸摩擦的玻璃棒带正电，与验电器的金属球接触时，发生移动的为负电荷，电子带负电，则金属箔上的电子向玻璃棒移动，故D正确。
故选BCD。
11．AD
【解析】
【分析】
【详解】
A．正确使用试电笔时，手指触碰金属笔尾，与大地形成闭合回路，有微弱电流流过人体，故A正确；
B．当人以一手碰到了火线一手碰到了零线时，这种情况肯定会触电，但是漏电保护器不会跳闸，因为人体没有接触大地，没有产生漏电，故B错误；
C．保险丝应满足当达到一定温度时会自动熔断，铜丝熔点过高，不适合用作保险丝，故C错误；
D．使用三脚插头时，插头上标着“E”的导线与金属外壳相接，接入电路时与地线接通，防止金属外壳漏电，故D正确。
故选AD。
12．BC
【解析】
【分析】
【详解】
A．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R1阻值为
已知闭合S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A，则电源电压为
故A不符合题意；
B．当闭合开关S、S1，滑动变阻器的滑片移至b端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V，对应乙图可知此时电流为0.5A，则额定功率为
故B符合题意；
C．只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V，电源电压为12V，则由串联分压可知滑动变阻器两端电压为10V，由欧姆定律可求滑动变阻器最大阻值为
则当闭合开关S、S2，滑动变阻器的滑片移至a端时，电路为R1与R2串联电路，由串联分压可求R1两端电压为
由于R1为纯电阻，则1.5min电流通过R1产生的热量为
故C符合题意；
D．由于电源电压不变，则由可知，当电路阻值最大时，电路总功率最小，则闭合开关S、S3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W，则此时电路电流为
则此时电路总电阻为
则小灯泡此时电阻应为
RL实=Rmax-R1-R2max=120Ω-40Ω-50Ω=30Ω
此时小灯泡分得电压应为
UL实=Imin RL实=0.1A×30Ω=3V
但由乙图可知，当小灯泡电流为0.1A时，小灯泡两端电压不足2V，前后冲突，故D不符合题意。
故选BC。
13．引力 扩散 做无规则地运动
【解析】
【分析】
【详解】
[1]捏面皮后，面皮会粘在一起，不会分开，说明分子之间存在引力。
[2]整个厨房都能闻到香味是由于香味分子做不规则运动，扩散到空气中，是扩散现象。
[3]闻到浓烈的火药味是由于爆炸后火药分子做无规则运动，扩散到空气中。
14．内 太阳（光） 不变
【解析】
【分析】
【详解】
[1]空气膨胀推动活塞运动，属于空气的内能转化为机械能。
[2]光电转换器是将太阳能转化为电能。
[3]由能量守恒可知，在转化过程中，能的总量不发生变化。
15．开关 半导体 并
【解析】
【分析】
【详解】
[1]按钮可控制灯泡的通断，则相当于开关。
[2]二极管是由半导体材料制成的，具有单向导电性。
[3]红灯与绿灯可以独立工作，则为并联。
16．0.2 25
【解析】
【分析】
【详解】
[1][2]可将电线抽象看做一个定值电阻Rx，电路为R0与Rx串联，电压表测Rx两端电压，则R0两端电压为
U0=U-Ux=6V-2V=4V
则电路电流为
Rx阻值为
由于输电线每千米的电阻为0.2Ω，则输电线短路位置离甲地距离为
17．比热容 热 ①⑤
【解析】
【分析】
【详解】
[1][2]由于油的比热容小于水，则相同质量的油和水相比，当吸收相同热量时，油升高的温度更高，能更快的达到制热的效果，利用的是电流热效应，电能转化为内能。
[3]①电饭煲蒸饭时需要加热，属于利用电热；②LED灯是电能转化为光能，不属于电热；③电脑里的微型电扇是电能转化为机械能，不属于电热；④电视机后面的孔隙是为了更好的散热，不属于利用电热；⑤养鸡场的电热孵化器是通过升温模拟孵化温度，属于利用电热；故属于利用电热的是①⑤。
18．相同 B→A 绝缘体
【解析】
【分析】
【详解】
[1][2]验电器A带负电，B不带电，用一直棒把验电器A、B两金属球连接起来，负电荷由A到B，A、B均带负电荷，电流方向与负电荷定向移动方向相反，故电流方向为B→A。
[3]若a为导体，则人用手触摸a时会将电导走，对实验造成影响，故a应为绝缘体，消除对实验的影响。
19．4400 60 120
【解析】
【分析】
【详解】
[1]额定电压为220V，最大承受电流为20A，则总功率最大为
Pmax=UImax=220V×20A=4400W
[2]本月电表读数为931.6 kW·h，则本月用电量为
W=931.6 kW·h-811.6kW·h=120kW·h
按0.5元/ kW·h计费，则电费为
120×0.5=60（元）
[3]4min内该表转盘匀速转动20r耗电量为
则小明家正在使用的电器总功率为
20．0.5 2 变大 72
【解析】
【分析】
【详解】
[1][2]电路为定值电阻与电动机串联电路，电压表V1测电源电压，电压表V2测定值电阻两端电压，电动机不为纯电阻，则根据定值电阻计算电路电流为
电动机两端电压为
UM=U-U定=6V-2V=4V
则电动机功率为
PM=UMI=4V×0.5A=2W
[3][4]当转轴被卡住时，电动机看作1Ω纯电阻，则由串联分压可求此时定值电阻两端电压为
则电压表V2示数变大，通电10s电路消耗总电能为
21．8 c
【解析】
【分析】
【详解】
[1][2]电源电压一定，由可知，当S2接a时，电路电阻最大，功率最小，为低温档；当S2接c时，电路电阻最小，功率最大，为高温档；则当S2接b时，为中温当，此时R1接入阻值为总阻值一半，设两电阻阻值为R，由于低温档功率为
可求中温档功率为
22．
【解析】
【详解】
分析可知，左下边为R0，右上面为电压表，如下所示：
（1）如上连接电路图，断开S，将变阻器的滑片移动到最右端，
（2）闭合S和S1，移动P位置不变，记下电压表示数，控制P的位置不变，再断开S1，闭合S2；
（3）移动变阻器的P到合适位置，重复（2）（3）；
（4）根据各电阻的 电压不变，故可得出定值电阻的电压，由欧姆定律可求出电路中的电流，由欧姆定律求出待测电阻大小；根据3次实验取平均值作为测量结果。
23．
【解析】
【分析】
【详解】
电路并联，A1在L1所在支路，A2在L2所在支路，且都选小量程即可，开关控制整个电路，位于干路，作图如下
24．
【解析】
【分析】
【详解】
由开关控制灯泡，开关断开，插座仍可继续使用可知，灯泡与插座并联，开关位于灯泡所在支路，控制灯泡，注意零线与火线连接时不要交叉，作图如下
25．见解析
【解析】
【分析】
【详解】
(1)钻头与墙面摩擦，机械能转化内能。
(2)水的比热容很大，相同情况下，可吸收更多热量，通过热传递的方式改变了钻头的内能。
26．(1) 5.4×107J；(2) 1.62×107J；4.05×104W；(3) 2025N
【解析】
【分析】
【详解】
(1)由得
汽油完全燃烧放出的热量
(2)由得有用功为
汽车行驶时间为
汽车的输出功率
(3)由得汽车发动机的牵引力
因为汽车匀速行驶，所以汽车受到的阻力
答：(1)汽油完全燃烧放出5.4×107J热量。
(2)汽车发动机做的有用功是1.62×107J，汽车发动机的输出功率为4.05×104W。
(3)汽车所受阻力为2025N。
27．(1)50Ω； 4A；(2)5Ω；(3)700W
【解析】
【分析】
【详解】
(1)由得该电热水壶中发热体的电阻
正常工作的电流
(2)接在我国家庭电路中，需要串联电阻两端电压为
串联电阻的阻值
(3)1标准大气压下水的沸点为100℃，则水吸收的热量
由得
，
加热时间
t=11min40s=700s
电热水壶的实际功率
答：(1)该电热水壶中发热体的电阻为50Ω，正常工作的电流是4A。
(2)需要在它的外部串联一个5Ω的电阻。
(3)电热水壶实际消耗的功率是700W。
28．大 a、d 横截面积越大 不会
【解析】
【分析】
【详解】
(1)[1]由图可知，四个电阻丝为串联，则由串联分压可知，电压表示数越大，说明该电阻丝阻值越大。
(2)[2]为探究电阻大小与材料的关系，应保证电阻丝长度与横截面积相同，故应选择a、d探究。
(3)[3]比较a、c两电阻丝，材料及长度相同，c横截面积大于a，且c两端的电压比a两端的电压示数小，故可得在材料和长度相同时，横截面积越大，电阻丝的电阻越小。
(4)[4]增大电压，各个电阻所分电压均会增大，增大比例等于电阻比例，不会影响实验结论。
29．断开 闭合开关S、S1、S2，断开S3 A A 闭合开关S、S3，断开S1、S2 A
【解析】
【分析】
【详解】
(1)[1]为保证电路安全，连接电路时，开关应处于断开状态。
(2)[2][3]当闭合开关S、S1、S2，断开S3时，电路为L1与L2并联电路，电流表A1测L1，电流表A2测L2，电流表A测干路电流，则可用于探究并联电路电流特点。若再闭合S3，则会导致电源短路，电流表A1和A2短路，无示数，电流表A会被烧坏。
①[4]由实验数据可知，支路电流之和等于干路电流，即。
②[5]进行多次实验是为了得到并联电路的电流特点，即为了得到普遍规律，故选A。
(3)[6]闭合开关S、S3，断开S1、S2，电路为两灯泡串联，电流表测不同位置电流大小，故可用于探究串联电路电流特点。
[7]由于L1与L2串联，通过两灯电流大小相同，若发生断路，两灯泡均不发光，此时灯L1发光，L2不发光，故障可能是L2短路，L1依然发光，故选A。
30．温度升高的多少 电流和通电时间 质量 多 错误 ＝ ＝ 强
【解析】
【分析】
【详解】
(1)①[1]瓶中所装液体种类、质量均相同，则升高温度越多，说明吸收热量越多，故可通过比较温度升高的多少来比较吸收热量的多少。
[2]根据串联电流规律及串联电路特点可知，串联是为了保证电流和通电时间相同。
②[3]由控制变量法可知，加入的煤油应保证质量和初温相同。
[4]闭合开关，通电一段时间后，小明发现a烧瓶中温度计的示数大，说明a中电阻丝产生的热量更多，则表明电流和通电时间相同时，电阻越大，电流通过导体产生的热量越多。
③[5]家庭电路中，电压不变，由可知，电阻越小，功率越大，为高温档，故小明的结论错误。
(2)①[6]探究物质的吸热能力，则应保证用相同热源加热，以保证相同时间吸收相同热量，故电阻丝阻值应相同。
②[7][8]由于加热时间相同，热源相同，则两液体吸收热量相同，b瓶中温度更高，初温相同，则b瓶液体升高温度更大，则可知当吸收相同热量时，a的温度变化更小，即a的吸热能量更强。
31．电阻R断路 左 1 当电压为0.5V时，滑动变阻器应接入阻值大于滑动变阻器最大阻值 5.2 2.4 b 1.5
【解析】
【分析】
【详解】
(1)[1]电流表无示数，则电路可能为断路，电压表示数明显偏转，则电压表串联接入电路，可知故障可能为定值电阻断路。
(2)[2]由图可知，电路为滑动变阻器与定值电阻串联，电压表测定值电阻两端电压，则由串联分压可知，若电压表示数变大，则滑动变阻器两端电压变小，即接入阻值变小，由图可知滑片应向左移。
(3)[3][4]第一组数据中，定值电阻两端电压为0.5V，电流为0.1A，电源为两节新干电池，电压为3V，则由串联分压可知滑动变阻器两端电压为2.5V，故滑动变阻器接入阻值为
超过滑动变阻器最大阻值，故第一组数据错误。
[5]后四组数据所求阻值为
求平均值可得定值电阻阻值为
(4)①[6][7]当接5Ω定值电阻，电压为2V时电路电流为
此时电路总电阻为
则滑动变阻器接入阻值为
把R换成10Ω电阻时，由串联分压可求此时定值电阻两端电压为
则观察电压表示数为2.4V，为使电压表示数变小，由串联分压可知，滑动变阻器所分电压应变大，即接入阻值应变大，故滑片应向b端移动。
③[8]为探究电流与电阻的关系，应保证电压不变，为保证实验完成，由串联分压可知，当定值电阻接入阻值最大，滑动变阻器接入阻值最大时，可使定值电阻所分电压最小，故最小电压为
32． B 1.4W 变大 2W 最右端 3.5 断开S1、闭合S2 25
【解析】
【分析】
【详解】
(1)[1]电压表正负接线柱接反，滑动变阻器与灯泡右端之间的连线改为与灯泡左端连接，作图如下
(2)[2]电路为滑动变阻器与小灯泡串联，此时小灯泡两端电压低于额定电压，为使电压升高，由串联分压可知，应使滑动变阻器接入阻值减小，故滑片应向B端移动。
[3]如图乙电流表接小量程，读数为0.56A，则小灯泡额定功率为
P额=U额I额=2.5V×0.56A=1.4W
(3)[4]由图像可知电压变化率大于电流变化率，结合可知，温度升高，灯丝电阻变大。
(4)[5]把这样的两只灯泡串联接在4V的电源上，由串联分压可知，每个灯泡两端电压为2V，由丙图可知，此时电路电流为0.5A，则电路总功率为
P=UI=4V×0.5A=2W
(5)①[6]电源电压未知，则应先测得电源电压，断开S1、闭合S2，将滑动变阻器滑片移至最右端，此时电路为滑动变阻器的简单电路，滑动变阻器全部接入电路，电压表测电源电压。
②[7]断开S2、闭合S1，电路为滑动变阻器与小灯泡串联电路，电压表测量滑动变阻器两端电压，小灯泡额定电压为2.5V，电源电压为6V，则由串联分压可知，滑动变阻器分压为3.5V，则应使电压表示数为3.5V时，灯正常发光。
③[8]为测滑动变阻器最大阻值，则断开S1，闭合S2，此时滑动变阻器全部接入电路。
④[9]断开S2、闭合S1，移动滑动变阻器滑片，使电压表示数为3.5V，灯正常发光，此时电路电流为0.56A，则滑动变阻器滑片以左接入阻值为
当断开S1，闭合S2时，电路为滑动变阻器的简单电路，电压表测滑动变阻器滑片以左电压大小，则由串联分压可求滑动变阻器滑片以由电阻为
则滑动变阻器最大阻值为
R滑=R左+R右=6.25Ω+18.75Ω=25Ω
辽宁省葫芦岛市连山区2019-2020学年九年级（上)期末测试物理试题
学校:___________姓名：___________班级：___________考号：___________
1．下列数据中最接近生活实际的是（ ）
A．家用液晶电视机的额定功率约为 B．手机正常通话时的电压约为
C．家用电热水壶烧水时的电阻约为 D．家用电风扇正常工作时的电流约为
2．下列现象能用分子动理论解释的是（ ）
A．雾气朦胧 B．尘土飞扬
C．云开雾散 D．雪花飞舞
3．下列说法正确的是（ ）
A．一箱汽油用掉一半后，它的热值也变为原来的一半
B．用锯条锯木头时锯条发热，锯条和木板的内能都增加
C．公路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．都标有“”字样的电风扇和白炽灯正常工作时产生的热量一样多
4．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法正确的（ ）
A．图甲：做功冲程，可使汽车获得动力 B．图乙：压缩冲程，机械能转化为内能
C．图丙：排气冲程，内能转化为机械能 D．图丁：吸气冲程，吸入的物质是空气
5．家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不吹风时，电热丝不能发热，电热丝不发热时，电吹风仍能吹风。如图电路中符合要求的是（ ）
A． B．
C． D．
6．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，。甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲:U乙=1:3，甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（ ）
A．0.9A 0.6A B．0.9A 0.3A C．1.8A 1.2A D．1.8A 0.6A
7．如图所示，电源电压不变，闭合开关S，滑片P向右移动的过程中以下说法正确的是（ ）
A．电压表V1的示数变大，电流表示数变小 B．电压表V1的示数不变，灯泡亮度变暗
C．电压表V2的示数变小，灯泡亮度不变 D．电压表V1的示数与电流表示数的比值变小
8．如图是用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象，其中a、c质量相同。下列对图象的分析正确的是（ ）
A．t1~t2时间内物质a温度不变，内能不变 B．若a、b是同种物质，b比a的质量大
C．温度从T1升高到T2时，物质a吸热比b多 D．b的比热容大于c的比热容
9．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（ ）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光
D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W
10．关于以下四幅图片的描述，正确的说法是（ ）
A．图甲：气球和头发相互吸引，是因为分子间存在引力的缘故
B．图乙：给瓶内打气，瓶塞跳起能量转化形式与热机做功冲程能量转化形式相同
C．图丙：设想的永动机不可能实现，因为它违反了能量守恒定律
D．图丁：用丝绸摩擦的玻璃棒接触验电器金属球的瞬间，电子由金属箔向玻璃棒转移
11．关于家庭电路与安全用电，下列说法正确的是（ ）
A．正确使用试电笔时，有电流流过人体
B．发生触电事故时，漏电保护器一定会切断电路
C．家庭电路中，可以用铜丝和铁丝代替保险丝
D．使用三脚插头时，插头上标着“E”的导线和用电器的金属外壳相连
12．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A。图乙中A、B分别是小灯泡和电阻R1两端的电压随电流变化关系图象。只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A；滑动变阻器的滑片移至b端时，小灯泡恰好正常发光。只闭合开关S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V。则（ ）
A．电源电压为10V
B．小灯泡L的额定功率6W
C．只闭合开关S、S2，滑动变阻器的滑片移至a端时，1.5min电流通过R1产生的热量为64J
D．闭合开关S，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W
13．年三十包饺子是北方地区最重要的习俗。如图所示，包饺子时，用力捏面皮，面皮会粘在一起，说明分子间存在_________。饺子出锅后整个厨房都能闻到香味，这是_____现象。年夜放鞭炮时会闻到浓烈的火药味这是由于分子在不停地__________________________。
14．如图甲和乙所示分别是我国研发出首款新型空气动力汽车和小型低碳化未来汽车，甲是利用压缩空气膨胀推动活塞做功提供动力，这种车在开车时将空气的_____能转化为机械能，乙车顶部的巨型叶子实际上是一个高效光电转换器，它可将_____能转化为电能，以上能量的转化过程中，能的总量_____（填“变大”“变小”或“不变”）。
15．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过：按钮相当于电路中的_____；红绿灯实际上是发光二极管，它是由_____（填“超导体”或“半导体”）材料制成的。红灯和绿灯是_____（填“串”或“并”）联的。
16．甲乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。现输电线在某处发生短路，为确定短路位置，抢修员进行了如下操作：在甲地利用电源（电压恒为6V）、定值电阻R0（阻值为20Ω）、电压表以及开关等与输电线组成了一个检测电路（如图所示）：闭合开关后，电压表示数为2V。则电路中的电流_____A，短路位置离甲地_____km。
17．如图所示是一种油汀式电暖气，这种电暖气里的工作物质是油而不是水，其优点之一是油的_____较小，电暖气是利用电流的_____效应工作。下面几个例子中属于利用电热的是_____（选填序号即可）：①电饭煲②LED灯③电脑里的微型电扇④电视机后面的孔隙⑤养鸡场的电热孵化器。
18．如图所示，验电器A带负电，B不带电。用一直棒把验电器A、B两金属球连接起来的瞬间如右图所示，此时验电器A、B带_____填（“相同”或“不同”）电荷，金属棒中瞬间电流方向为_____（填“A→B”或“B→A”）。图中a是_____（填“导体”或“绝缘体”）
19．查表员来小明家收电费，观察到小明家电能表的情况如图所示，则小明家同时使用的用电器总功率不能超过_____W；查表员从记录本上查出上月电能表的示数是811.6kW·h，若按0.5元/ kW·h计费，小明家本月应缴电费_____元：若在4min内该表转盘匀速转动20r，则小明家正在使用的电器总功率为_____W。
20．如图所示是某玩具汽车上控制电路的简化图。电动机线圈的电阻值为1Ω，定值电阻R的阻值为4Ω。闭合开关S后，电动机正常工作，两电压表V1和V2的示数分别为6V和2V，则电路中的电流为_____A，电动机的功率是_____W。若转轴被卡住而使电动机不转动，电压表V2的示数会_____（填“变大”“变小”或“不变”），通电10s，消耗的总电能为_____J。
21．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。每只电热靴的低温档为6W，则中温档的功率为_____W，高温档时应将开关M接到_____（填“a”、“b”或“c”）点。
22．小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便。
（____）
23．L1与L2两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流，请将图中所缺导线补上，并在方框内画出对应的电路图（通过小灯泡的电流均未超过0.6A）。
（______）
24．如图甲为“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，图乙是不完整的家庭电路示意图（图乙实框内为“一开三孔”开关），请用笔画线代替导线把该电路连接完整。要求：(1)开关控制灯泡，开关断开，插座仍可继续使用。(2)虚线框内部连接时导线不能交叉。
（____）
25．安装空调等家用电器时，常常要用冲击钻（如图所示）在墙上打孔。在钻孔过程中钻头会很烫，需要不断往钻头上注水来降温，从而避免钻头被烧坏。问：
(1)钻孔过程中钻头很烫，发生了什么能量转换？
(2)注水降温利用了水的什么特性？这是用什么方式改变了钻头的内能？
26．如图所示，是最新一款无人驾驶汽车图片。汽车自动驾驶时使用雷达传感器，以及激光测距器来了解周围的交通状况。该款车以72km/h的速度在一段平直的公路上匀速行驶了8km时，消耗汽油1.5×10-3m3。假设燃油完全燃烧，汽油机的效率为30%，则这段运动过程中：
(1)汽油完全燃烧放出多少热？
(2)该汽车发动机做的有用功是多少？该汽车发动机的输出功率为多少？
(3)该汽车在以此速度行驶的过程中，受到的阻力是多大？（汽油的密度为0.8×103kg/m3，汽油的热值取4.5×107J/kg）
27．小明的爸爸从国外带回一个电热水壶，铭牌上的几个参数翻译过来后如图。
额定电压
热效率
60%
额定功率
800W
容积
1L
频率
50Hz
(1)该电热水壶中发热体的电阻为大？正常工作的电流是多少？
(2)若接在我国的家庭电路中，并能使它正常工作，需要在它的外部串联一个多大的电阻。
(3)某天用电高峰的时候，小明将改装好的电热水壶装满1kg温度为30℃的水，用了11min40s的时间才将水烧开（1标准大气压下），则电热水壶实际消耗的功率是多少？
28．小明在“探究影响电阻大小的因素”实验中：有a、b、c、d四根不同的电阻丝，b、c、d与a相比，分别只有一个因素不同：b与a长度不同；c与a横截面积不同；d与a材料不同。现将电阻丝a、b、c、d串联在如图所示电路中，用电压表分别测出每根电阻丝两端的电压。
(1)电压表的示数越大，表示被测的电阻丝阻值越_____。
(2)小明选择_____两根电阻丝，可以探究电阻大小与材料的关系。
(3)闭合开关后，小明发现c两端的电压比a两端的电压示数小，说明：在材料和长度相同时，_____，电阻丝的电阻越小。
(4)保证电路安全前提下，增大电源电压，_____（填“会”或“不会”）影响实验结论。
29．学习了电学知识，小明重新探究串并联电路的电流特点，设计了如图所示的电路。
(1)在连接电路时，开关应处于_____状态。
(2)要探究并联电路的电流特点，应_____（填开关的通断情况），若此时再闭合开关S3，会造成电流表_____（填“A”“A1”或“A2”）被烧坏的不良后果。
①实验操作正确并经过多次实验，得到的数据记录在表中，分析数据，得到并联电路的电流特点是：_____（用字母公式表示）。
实验次数
I1/A
I2/A
I/A
1
0.2
0.5
0.7
2
0.3
0.3
0.6
3
0.4
0.6
1.0
②进行多次实验的主要目的是_____（填序号）。
A．寻找普遍规律 B．减小电流测量误差。
(3)要探究串联电路的电流特点，应_____（填开关的通断情况）。某次实验小明观察到灯L1发光，L2不发光，发生这种现象的原因可能是_____（填序号）。
A．灯L2短路 B．灯L2断路 C．两灯比较，灯L2的电阻太小 D．两灯比较，通灯L2的电流太小
30．如图所示，a、b两个完全相同的玻璃瓶内有阻值分别为Ra和Rb的电阻丝（Ra>Rb），瓶中插入温度计。
(1)小明利用此装置来探究电流通过导体产生的热量与哪些因素有关。
①实验中煤油吸热的多少是通过_________________（填“加热时间”或“温度升高的多少”）来反映的。采取串联的目的是为了控制____________相同。
②在a、b两个玻璃瓶中加入_____和初温都相同的煤油。闭合开关，通电一段时间后，小明发现a烧瓶中温度计的示数大，表明电流和通电时间相同时，电阻越大，电流通过导体产生的热量越_____。
③根据上述规律，小眀得出家电烤箱低温档接入电路电阻丝的阻值要比高温档电阻丝的阻值小，此结论是_____（填“正确”或“错误”）的。
(2)小明把装置改成探究物质吸热能力的实验装置，需要进行一些改进：
①在a、b两瓶内换用质量、初温都相同的不同液体，电阻丝的阻值Ra_____Rb（填“=”或“<”或“>”）。
②一段时间后，小明观察到b瓶内液体温度高一些，可判断a、b两瓶内液体吸收的热量Qa_____Qb（填“=”“<”或“>”），a的吸热能力_____（填“强”或“弱”）。
31．小明做“伏安法测电阻”的实验时，准备了以下器材：新1号干电池两节、定值电阻R、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器（20Ω 2A）、开关各一只、导线若干。设计如图所示的电路图进行实验。
次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.31
0.42
0.48
(1)按电路图连接电路，闭合开关，发现电流表无示数，电压表指针明显偏转，原因可能是_____。
(2)排除故障后，要使电压表示数逐渐变大，滑动变阻器滑片P应向_____（填“左”或“右”）移动。
(3)进行实验时，小明测出通过定值电阻R的电流和对应的电压值如表所示。老师看后说其中某一次所测数据是错误的，分析出错的是第_____次实验，原因是_______________________________。除去错误数据，所测该定值电阻的阻值是_____（结果精确到0.1）。
(4)小明利用上面器材，增加阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻四个，来探究电流与电阻的关系。
①小明先将电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表示数；接着保持滑动变阻器滑片的位置不变，把R换成10Ω电阻时，闭合开关，观察电压表示数为_____V，此时应向_____（填“a”或“b”）端移动滑片P（如上图），才能使电压表示数为2V，同时记下电流表的示数；
②换其它电阻，重复上述实验。
③实验时每个电阻单独接入电路，定值电阻两端被控制电压应不小于_____V均能完成实验。
32．如图所示，在测量小灯泡的电功率的实验中（小灯泡的额定电压为2.5V）。
(1)图甲是小明连接的实物电路，其中一根导线有连接错误，请你在该导线上打“×”并用笔画线代替导线正确连线。
（______）
(2)故障排除后，闭合开关，发现电压表示数为2V，要测定小灯泡的额定功率，应将滑片_____（填“A”或“B”）端移动，直至电压表的示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
(3)据测所测数据，画出小灯泡的电流与电压的关系图象（如图丙），发现图线弯曲，主要原因是温度升高，灯丝电阻_____（填“变大”或“变小”）。
(4)若把这样的两只灯泡串联接在4V的电源上，则此时两个小灯泡消耗的实际功率总和是_____W。
(5)小明想知道实验所使用的滑动变阻器的最大阻值，发现此时电流表损坏，于是小明在原有器材基础上增加一个开关，设计如图丁所示电路（电源电压未知），帮他完成测量：
①断开S1、闭合S2，将滑动变阻器滑片移至最_____端，记下此时电压表的示数为6V；
②断开S2、闭合S1，移动滑动变阻器滑片，使电压表示数为_____V，灯正常发光；
③_____（填开关的状态），保持滑动变阻器的滑片位置不动，记下此时电压表的示数为1.5V；
④则滑动变阻器的最大阻值为_____。
参考答案
1．D
【解析】
【分析】
【详解】
A．家用液晶电视机的功率约为200W，故A不符合题意；
B．手机电池为锂电池，电压一般在4.5V左右，故B不符合题意；
C．家用电热水壶功率约为1500W，家庭电路电压为220V，由于电热水壶为纯电阻，则由可求电热水壶电阻为
故C不符合题意；
D．家用电风扇功率约为40W，家庭电压为220V，则由P=UI可求正常工作电流为
故D符合题意。
故选D。
2．C
【解析】
【分析】
【详解】
A．雾气朦胧是空气中水蒸气放热液化形成的小水滴，不属于分子范畴，故A不符合题意；
B．尘土属于固体小颗粒，不属于分子范畴，故B不符合题意；
C．在阳光下照射下，由于温度较高，空气中的水分子运动速度加快，由液体变为气态，从而云开雾散，与分子动理论有关．故C符合题意；
D．雪花是固体小冰晶，不属于分子范畴，故D不符合题意。
故选C。
3．B
【解析】
【分析】
【详解】
A．热值属于物质的性质，与质量无关，则用掉一半后，热值大小不变，故A错误；
B．用锯条锯木头时由于摩擦起热，锯条和木板的温度都会升高，则内能均增大，故B正确；
C．公路两旁的路灯，若某一个损坏，其他依旧发光，则可知路灯能独立工作，为并联，故C错误；
D．风扇与白炽灯功率相同，但并不都是纯电阻且不知道工作时间，无法比较产生热量多少，故D错误。
故选B。
4．A
【解析】
【分析】
【详解】
A．甲图中进出气口均关闭，火花塞处于点火状态，活塞向下运动，为做功冲程，将内能转化为机械能，使汽车获得动力，故A正确；
B．乙图中进气口关闭，出气口打开，活塞向上运动，为排气冲程，故B错误；
C．丙图中进出气口均关闭，活塞向上运动，压缩气体，为压缩冲程，机械能转化为内能，故C错误；
D．丁图中进气口打开，出气口关闭，活塞向下运动，为吸气冲程，吸入汽油和空气混合物，故D错误。
故选A。
5．D
【解析】
【分析】
【详解】
A．电热丝与电动机串联，必须同时工作与停止，不符合设计要求，故A不符合题意；
B．电热丝与电动机并联，开关处于干路，必须同时工作与停止，不符合设计要求，故B不符合题意；
C．电热丝与电动机并联，开关S1控制电动机，开关S2位于干路控制整个电路，则闭合S2时电热丝可以独立工作，不符合设计要求，故C不符合题意；
D．电热丝与电动机并联，开关S1控制电热丝，开关S2位于干路控制整个电路，则闭合S2时电动机可独立工作，闭合两个开关，电动机与电热丝一起工作，符合设计要求，故D符合题意。
故选D。
6．A
【解析】
【分析】
【详解】
当甲、乙均为电压表时，闭合开关S1、S2，电路为R1与R2串联电路，电压表甲测R1两端电压，电压表乙测电源电压，则由串联分压电压之比等于电阻之比可求R2阻值为
甲、乙均为电流表时，仅闭合S1时，电路为R1与R2并联电路，电流表甲测干路电流，电流表乙测R1所在支路电流，则两电表示数分别为
故选A。
7．B
【解析】
【分析】
【详解】
闭合开关，电路为灯泡与滑动变阻器串联电路，电压表V1测电源电压，电压表V2测滑动变阻器两端电压，电流表测电路电流，当滑片向右滑动时，滑动变阻器接入阻值变大，由串联分压可知滑动变阻器两端电压变大，由欧姆定律可知，电路电阻变大则电流变小，综合可知电压表V1示数不变，V2示数变大，电流表示数变小，电压表V1的示数与电流表示数的比值变大，由P=UI可知小灯泡实际功率变小，灯泡变暗，故选B。
8．B
【解析】
【分析】
【详解】
A．t1~t2时间内物质a温度不变，但持续吸热，内能增大，故A错误；
B．若a、b是同种物质，由图像可知，a、b初温相同，若要使a、b末温相同，b需要加热更长时间，则可知b的质量大于a，故B正确；
C．由图像可知，a、b初温相同，当温度均升高到T2时，b加热时间更长，可知当a、b升高相同温度时，b需要加热更长时间，则温度从T1升高到T2时，b加热时间更长，相同热源加热时间更长，则物质b比a吸热多，故C错误；
D．0-t1时间内两种物质吸收的热量相同，c物质升高的温度较小，但由于不知道b、c的质量关系，无法比较其比热容大小关系，则D错误。
故选B。
9．AB
【解析】
【分析】
【详解】
A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；
B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；
C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；
D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分一半电压，由可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。
故选AB。
10．BCD
【解析】
【分析】
【详解】
A．气球与头发相互吸引，是由于带电体可以吸引轻小物体的缘故，故A错误；
B．瓶塞跳起是瓶内气体对外做功，内能转化为机械能，与热机冲程中的做功冲程能量转化形式相同，故B正确；
C．由能量守恒定律可知，永动机是不可能被制造出来的，故C正确；
D．丝绸摩擦的玻璃棒带正电，与验电器的金属球接触时，发生移动的为负电荷，电子带负电，则金属箔上的电子向玻璃棒移动，故D正确。
故选BCD。
11．AD
【解析】
【分析】
【详解】
A．正确使用试电笔时，手指触碰金属笔尾，与大地形成闭合回路，有微弱电流流过人体，故A正确；
B．当人以一手碰到了火线一手碰到了零线时，这种情况肯定会触电，但是漏电保护器不会跳闸，因为人体没有接触大地，没有产生漏电，故B错误；
C．保险丝应满足当达到一定温度时会自动熔断，铜丝熔点过高，不适合用作保险丝，故C错误；
D．使用三脚插头时，插头上标着“E”的导线与金属外壳相接，接入电路时与地线接通，防止金属外壳漏电，故D正确。
故选AD。
12．BC
【解析】
【分析】
【详解】
A．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R1阻值为
已知闭合S、S3，调节滑片P，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A，则电源电压为
故A不符合题意；
B．当闭合开关S、S1，滑动变阻器的滑片移至b端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V，对应乙图可知此时电流为0.5A，则额定功率为
故B符合题意；
C．只闭合开关S、S1，滑动变阻器的滑片P移至a端时，电路中的电流为0.2A，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V，电源电压为12V，则由串联分压可知滑动变阻器两端电压为10V，由欧姆定律可求滑动变阻器最大阻值为
则当闭合开关S、S2，滑动变阻器的滑片移至a端时，电路为R1与R2串联电路，由串联分压可求R1两端电压为
由于R1为纯电阻，则1.5min电流通过R1产生的热量为
故C符合题意；
D．由于电源电压不变，则由可知，当电路阻值最大时，电路总功率最小，则闭合开关S、S3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W，则此时电路电流为
则此时电路总电阻为
则小灯泡此时电阻应为
RL实=Rmax-R1-R2max=120Ω-40Ω-50Ω=30Ω
此时小灯泡分得电压应为
UL实=Imin RL实=0.1A×30Ω=3V
但由乙图可知，当小灯泡电流为0.1A时，小灯泡两端电压不足2V，前后冲突，故D不符合题意。
故选BC。
13．引力 扩散 做无规则地运动
【解析】
【分析】
【详解】
[1]捏面皮后，面皮会粘在一起，不会分开，说明分子之间存在引力。
[2]整个厨房都能闻到香味是由于香味分子做不规则运动，扩散到空气中，是扩散现象。
[3]闻到浓烈的火药味是由于爆炸后火药分子做无规则运动，扩散到空气中。
14．内 太阳（光） 不变
【解析】
【分析】
【详解】
[1]空气膨胀推动活塞运动，属于空气的内能转化为机械能。
[2]光电转换器是将太阳能转化为电能。
[3]由能量守恒可知，在转化过程中，能的总量不发生变化。
15．开关 半导体 并
【解析】
【分析】
【详解】
[1]按钮可控制灯泡的通断，则相当于开关。
[2]二极管是由半导体材料制成的，具有单向导电性。
[3]红灯与绿灯可以独立工作，则为并联。
16．0.2 25
【解析】
【分析】
【详解】
[1][2]可将电线抽象看做一个定值电阻Rx，电路为R0与Rx串联，电压表测Rx两端电压，则R0两端电压为
U0=U-Ux=6V-2V=4V
则电路电流为
Rx阻值为
由于输电线每千米的电阻为0.2Ω，则输电线短路位置离甲地距离为
17．比热容 热 ①⑤
【解析】
【分析】
【详解】
[1][2]由于油的比热容小于水，则相同质量的油和水相比，当吸收相同热量时，油升高的温度更高，能更快的达到制热的效果，利用的是电流热效应，电能转化为内能。
[3]①电饭煲蒸饭时需要加热，属于利用电热；②LED灯是电能转化为光能，不属于电热；③电脑里的微型电扇是电能转化为机械能，不属于电热；④电视机后面的孔隙是为了更好的散热，不属于利用电热；⑤养鸡场的电热孵化器是通过升温模拟孵化温度，属于利用电热；故属于利用电热的是①⑤。
18．相同 B→A 绝缘体
【解析】
【分析】
【详解】
[1][2]验电器A带负电，B不带电，用一直棒把验电器A、B两金属球连接起来，负电荷由A到B，A、B均带负电荷，电流方向与负电荷定向移动方向相反，故电流方向为B→A。
[3]若a为导体，则人用手触摸a时会将电导走，对实验造成影响，故a应为绝缘体，消除对实验的影响。
19．4400 60 120
【解析】
【分析】
【详解】
[1]额定电压为220V，最大承受电流为20A，则总功率最大为
Pmax=UImax=220V×20A=4400W
[2]本月电表读数为931.6 kW·h，则本月用电量为
W=931.6 kW·h-811.6kW·h=120kW·h
按0.5元/ kW·h计费，则电费为
120×0.5=60（元）
[3]4min内该表转盘匀速转动20r耗电量为
则小明家正在使用的电器总功率为
20．0.5 2 变大 72
【解析】
【分析】
【详解】
[1][2]电路为定值电阻与电动机串联电路，电压表V1测电源电压，电压表V2测定值电阻两端电压，电动机不为纯电阻，则根据定值电阻计算电路电流为
电动机两端电压为
UM=U-U定=6V-2V=4V
则电动机功率为
PM=UMI=4V×0.5A=2W
[3][4]当转轴被卡住时，电动机看作1Ω纯电阻，则由串联分压可求此时定值电阻两端电压为
则电压表V2示数变大，通电10s电路消耗总电能为
21．8 c
【解析】
【分析】
【详解】
[1][2]电源电压一定，由可知，当S2接a时，电路电阻最大，功率最小，为低温档；当S2接c时，电路电阻最小，功率最大，为高温档；则当S2接b时，为中温当，此时R1接入阻值为总阻值一半，设两电阻阻值为R，由于低温档功率为
可求中温档功率为
22．
【解析】
【详解】
分析可知，左下边为R0，右上面为电压表，如下所示：
（1）如上连接电路图，断开S，将变阻器的滑片移动到最右端，
（2）闭合S和S1，移动P位置不变，记下电压表示数，控制P的位置不变，再断开S1，闭合S2；
（3）移动变阻器的P到合适位置，重复（2）（3）；
（4）根据各电阻的 电压不变，故可得出定值电阻的电压，由欧姆定律可求出电路中的电流，由欧姆定律求出待测电阻大小；根据3次实验取平均值作为测量结果。
23．
【解析】
【分析】
【详解】
电路并联，A1在L1所在支路，A2在L2所在支路，且都选小量程即可，开关控制整个电路，位于干路，作图如下
24．
【解析】
【分析】
【详解】
由开关控制灯泡，开关断开，插座仍可继续使用可知，灯泡与插座并联，开关位于灯泡所在支路，控制灯泡，注意零线与火线连接时不要交叉，作图如下
25．见解析
【解析】
【分析】
【详解】
(1)钻头与墙面摩擦，机械能转化内能。
(2)水的比热容很大，相同情况下，可吸收更多热量，通过热传递的方式改变了钻头的内能。
26．(1) 5.4×107J；(2) 1.62×107J；4.05×104W；(3) 2025N
【解析】
【分析】
【详解】
(1)由得
汽油完全燃烧放出的热量
(2)由得有用功为
汽车行驶时间为
汽车的输出功率
(3)由得汽车发动机的牵引力
因为汽车匀速行驶，所以汽车受到的阻力
答：(1)汽油完全燃烧放出5.4×107J热量。
(2)汽车发动机做的有用功是1.62×107J，汽车发动机的输出功率为4.05×104W。
(3)汽车所受阻力为2025N。
27．(1)50Ω； 4A；(2)5Ω；(3)700W
【解析】
【分析】
【详解】
(1)由得该电热水壶中发热体的电阻
正常工作的电流
(2)接在我国家庭电路中，需要串联电阻两端电压为
串联电阻的阻值
(3)1标准大气压下水的沸点为100℃，则水吸收的热量
由得
，
加热时间
t=11min40s=700s
电热水壶的实际功率
答：(1)该电热水壶中发热体的电阻为50Ω，正常工作的电流是4A。
(2)需要在它的外部串联一个5Ω的电阻。
(3)电热水壶实际消耗的功率是700W。
28．大 a、d 横截面积越大 不会
【解析】
【分析】
【详解】
(1)[1]由图可知，四个电阻丝为串联，则由串联分压可知，电压表示数越大，说明该电阻丝阻值越大。
(2)[2]为探究电阻大小与材料的关系，应保证电阻丝长度与横截面积相同，故应选择a、d探究。
(3)[3]比较a、c两电阻丝，材料及长度相同，c横截面积大于a，且c两端的电压比a两端的电压示数小，故可得在材料和长度相同时，横截面积越大，电阻丝的电阻越小。
(4)[4]增大电压，各个电阻所分电压均会增大，增大比例等于电阻比例，不会影响实验结论。
29．断开 闭合开关S、S1、S2，断开S3 A A 闭合开关S、S3，断开S1、S2 A
【解析】
【分析】
【详解】
(1)[1]为保证电路安全，连接电路时，开关应处于断开状态。
(2)[2][3]当闭合开关S、S1、S2，断开S3时，电路为L1与L2并联电路，电流表A1测L1，电流表A2测L2，电流表A测干路电流，则可用于探究并联电路电流特点。若再闭合S3，则会导致电源短路，电流表A1和A2短路，无示数，电流表A会被烧坏。
①[4]由实验数据可知，支路电流之和等于干路电流，即。
②[5]进行多次实验是为了得到并联电路的电流特点，即为了得到普遍规律，故选A。
(3)[6]闭合开关S、S3，断开S1、S2，电路为两灯泡串联，电流表测不同位置电流大小，故可用于探究串联电路电流特点。
[7]由于L1与L2串联，通过两灯电流大小相同，若发生断路，两灯泡均不发光，此时灯L1发光，L2不发光，故障可能是L2短路，L1依然发光，故选A。
30．温度升高的多少 电流和通电时间 质量 多 错误 ＝ ＝ 强
【解析】
【分析】
【详解】
(1)①[1]瓶中所装液体种类、质量均相同，则升高温度越多，说明吸收热量越多，故可通过比较温度升高的多少来比较吸收热量的多少。
[2]根据串联电流规律及串联电路特点可知，串联是为了保证电流和通电时间相同。
②[3]由控制变量法可知，加入的煤油应保证质量和初温相同。
[4]闭合开关，通电一段时间后，小明发现a烧瓶中温度计的示数大，说明a中电阻丝产生的热量更多，则表明电流和通电时间相同时，电阻越大，电流通过导体产生的热量越多。
③[5]家庭电路中，电压不变，由可知，电阻越小，功率越大，为高温档，故小明的结论错误。
(2)①[6]探究物质的吸热能力，则应保证用相同热源加热，以保证相同时间吸收相同热量，故电阻丝阻值应相同。
②[7][8]由于加热时间相同，热源相同，则两液体吸收热量相同，b瓶中温度更高，初温相同，则b瓶液体升高温度更大，则可知当吸收相同热量时，a的温度变化更小，即a的吸热能量更强。
31．电阻R断路 左 1 当电压为0.5V时，滑动变阻器应接入阻值大于滑动变阻器最大阻值 5.2 2.4 b 1.5
【解析】
【分析】
【详解】
(1)[1]电流表无示数，则电路可能为断路，电压表示数明显偏转，则电压表串联接入电路，可知故障可能为定值电阻断路。
(2)[2]由图可知，电路为滑动变阻器与定值电阻串联，电压表测定值电阻两端电压，则由串联分压可知，若电压表示数变大，则滑动变阻器两端电压变小，即接入阻值变小，由图可知滑片应向左移。
(3)[3][4]第一组数据中，定值电阻两端电压为0.5V，电流为0.1A，电源为两节新干电池，电压为3V，则由串联分压可知滑动变阻器两端电压为2.5V，故滑动变阻器接入阻值为
超过滑动变阻器最大阻值，故第一组数据错误。
[5]后四组数据所求阻值为
求平均值可得定值电阻阻值为
(4)①[6][7]当接5Ω定值电阻，电压为2V时电路电流为
此时电路总电阻为
则滑动变阻器接入阻值为
把R换成10Ω电阻时，由串联分压可求此时定值电阻两端电压为
则观察电压表示数为2.4V，为使电压表示数变小，由串联分压可知，滑动变阻器所分电压应变大，即接入阻值应变大，故滑片应向b端移动。
③[8]为探究电流与电阻的关系，应保证电压不变，为保证实验完成，由串联分压可知，当定值电阻接入阻值最大，滑动变阻器接入阻值最大时，可使定值电阻所分电压最小，故最小电压为
32． B 1.4W 变大 2W 最右端 3.5 断开S1、闭合S2 25
【解析】
【分析】
【详解】
(1)[1]电压表正负接线柱接反，滑动变阻器与灯泡右端之间的连线改为与灯泡左端连接，作图如下
(2)[2]电路为滑动变阻器与小灯泡串联，此时小灯泡两端电压低于额定电压，为使电压升高，由串联分压可知，应使滑动变阻器接入阻值减小，故滑片应向B端移动。
[3]如图乙电流表接小量程，读数为0.56A，则小灯泡额定功率为
P额=U额I额=2.5V×0.56A=1.4W
(3)[4]由图像可知电压变化率大于电流变化率，结合可知，温度升高，灯丝电阻变大。
(4)[5]把这样的两只灯泡串联接在4V的电源上，由串联分压可知，每个灯泡两端电压为2V，由丙图可知，此时电路电流为0.5A，则电路总功率为
P=UI=4V×0.5A=2W
(5)①[6]电源电压未知，则应先测得电源电压，断开S1、闭合S2，将滑动变阻器滑片移至最右端，此时电路为滑动变阻器的简单电路，滑动变阻器全部接入电路，电压表测电源电压。
②[7]断开S2、闭合S1，电路为滑动变阻器与小灯泡串联电路，电压表测量滑动变阻器两端电压，小灯泡额定电压为2.5V，电源电压为6V，则由串联分压可知，滑动变阻器分压为3.5V，则应使电压表示数为3.5V时，灯正常发光。
③[8]为测滑动变阻器最大阻值，则断开S1，闭合S2，此时滑动变阻器全部接入电路。
④[9]断开S2、闭合S1，移动滑动变阻器滑片，使电压表示数为3.5V，灯正常发光，此时电路电流为0.56A，则滑动变阻器滑片以左接入阻值为
当断开S1，闭合S2时，电路为滑动变阻器的简单电路，电压表测滑动变阻器滑片以左电压大小，则由串联分压可求滑动变阻器滑片以由电阻为
则滑动变阻器最大阻值为
R滑=R左+R右=6.25Ω+18.75Ω=25Ω
相关试卷
辽宁省葫芦岛市连山区2019-2020学年八年级下学期期末物理试题： 这是一份辽宁省葫芦岛市连山区2019-2020学年八年级下学期期末物理试题，共28页。试卷主要包含了8×103kg/m3)，2km，需要多长时间？，【答案】C，【答案】D，【答案】A，【答案】BC等内容，欢迎下载使用。
2019-2020学年辽宁省葫芦岛市连山区九年级（上）期末物理试卷： 这是一份2019-2020学年辽宁省葫芦岛市连山区九年级（上）期末物理试卷，共36页。试卷主要包含了2A，8A，1，5V)，4Ω，故C不符合实际；，【答案】A，【答案】D，【答案】C，【答案】B等内容，欢迎下载使用。
2019-2020学年八年级上学期辽宁省大连市西岗区期末测试物理试题（原卷+解析卷）： 这是一份2019-2020学年八年级上学期辽宁省大连市西岗区期末测试物理试题（原卷+解析卷），文件包含2019-2020学年八年级上辽宁省大连市西岗区期末测试物理试题原卷docx、2019-2020学年八年级上辽宁省大连市西岗区期末测试物理试题解析卷docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
