2019-2020学年九年级上学期湖北省襄阳阳光学校期末考试物理试题（原卷+解析卷）

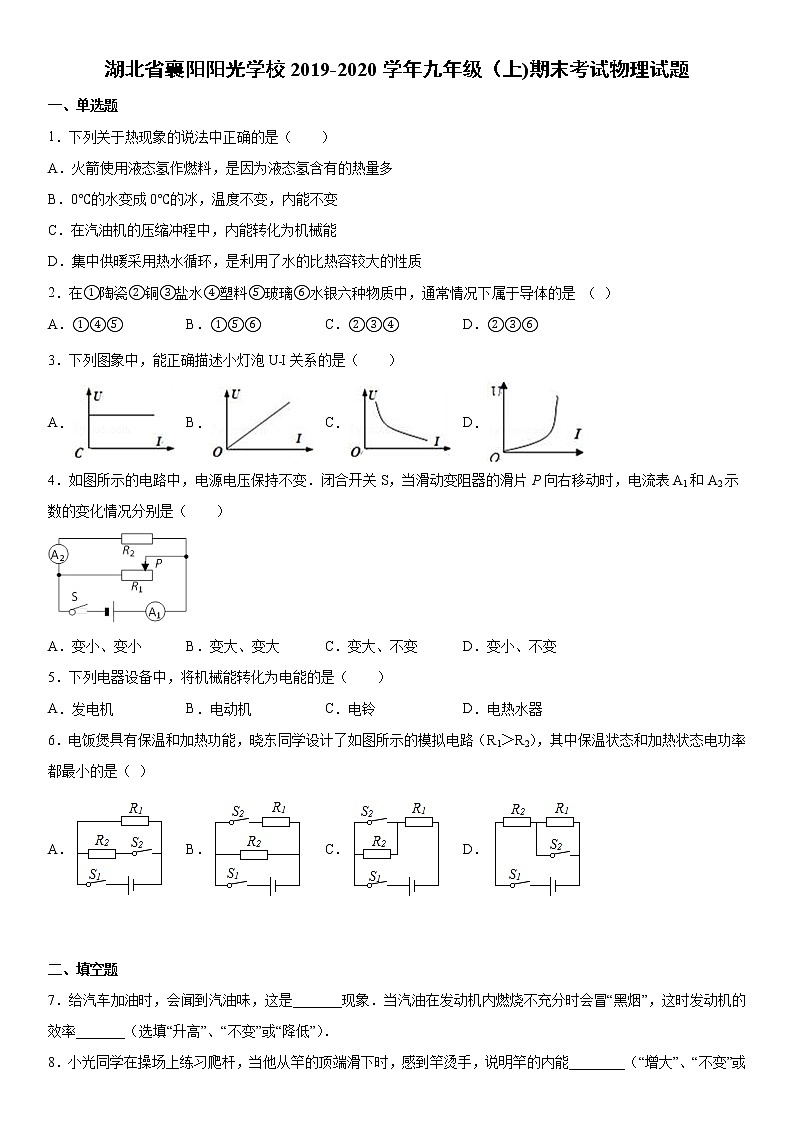

湖北省襄阳阳光学校2019-2020学年九年级（上)期末考试物理试题

一、单选题

1．下列关于热现象的说法中正确的是（    ）

A．火箭使用液态氢作燃料，是因为液态氢含有的热量多

B．0℃的水变成0℃的冰，温度不变，内能不变

C．在汽油机的压缩冲程中，内能转化为机械能

D．集中供暖采用热水循环，是利用了水的比热容较大的性质

2．在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中，通常情况下属于导体的是 （ ）

A．①④⑤ B．①⑤⑥ C．②③④ D．②③⑥

3．下列图象中，能正确描述小灯泡U﹣I关系的是（　　）

A． B． C． D．

4．如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A1和A2示数的变化情况分别是（    ）

A．变小、变小 B．变大、变大 C．变大、不变 D．变小、不变

5．下列电器设备中，将机械能转化为电能的是（    ）

A．发电机 B．电动机 C．电铃 D．电热水器

6．电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（ ）

A． B． C． D．

二、填空题

7．给汽车加油时，会闻到汽油味，这是_______现象．当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率_______（选填“升高”、“不变”或“降低”）．

8．小光同学在操场上练习爬杆，当他从竿的顶端滑下时，感到竿烫手，说明竿的内能________（“增大”、“不变”或“减少”），这是通过_________的方法使竿的内能改变的．

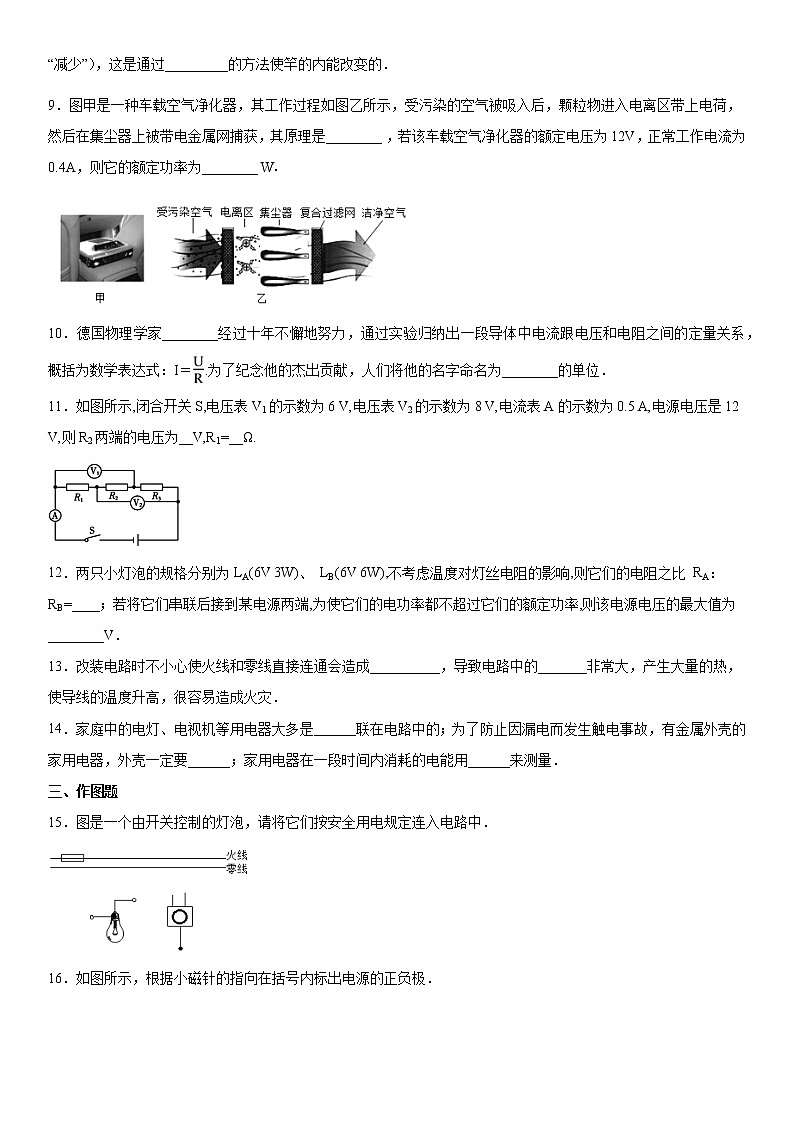

9．图甲是一种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是________ ，若该车载空气净化器的额定电压为12V，正常工作电流为0.4A，则它的额定功率为________ W．

10．德国物理学家________经过十年不懈地努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I＝.为了纪念他的杰出贡献，人们将他的名字命名为________的单位．

11．如图所示,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为8 V,电流表A的示数为0.5 A,电源电压是12 V,则R2两端的电压为__V,R1=__Ω.

12．两只小灯泡的规格分别为LA(6V 3W)、 LB(6V 6W),不考虑温度对灯丝电阻的影响,则它们的电阻之比 RA：RB=____；若将它们串联后接到某电源两端,为使它们的电功率都不超过它们的额定功率,则该电源电压的最大值为________V．

13．改装电路时不小心使火线和零线直接连通会造成__________，导致电路中的_______非常大，产生大量的热，使导线的温度升高，很容易造成火灾．

14．家庭中的电灯、电视机等用电器大多是______联在电路中的；为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要______；家用电器在一段时间内消耗的电能用______来测量．

三、作图题

15．图是一个由开关控制的灯泡，请将它们按安全用电规定连入电路中．

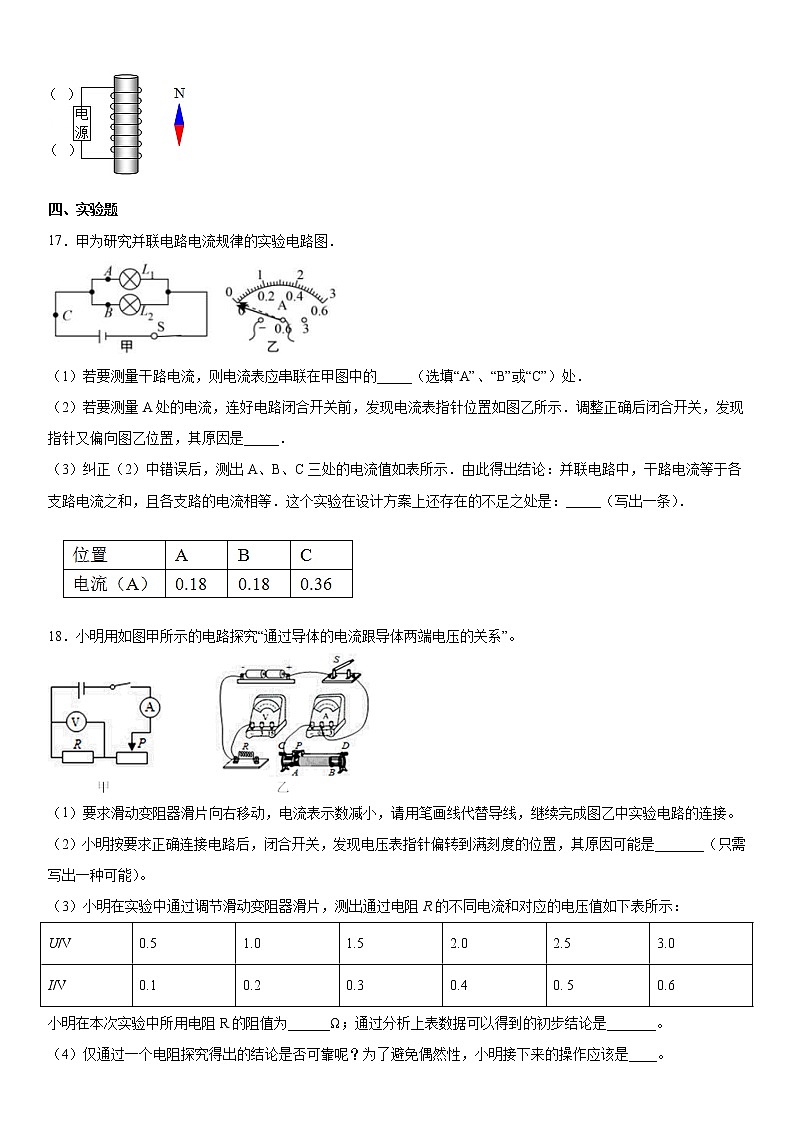

16．如图所示，根据小磁针的指向在括号内标出电源的正负极．

四、实验题

17．甲为研究并联电路电流规律的实验电路图．

（1）若要测量干路电流，则电流表应串联在甲图中的_____（选填“A”、“B”或“C”）处．

（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是_____．

（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：_____（写出一条）．

18．小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”。

（1）要求滑动变阻器滑片向右移动，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接。

（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是_______（只需写出一种可能）。

（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：

小明在本次实验中所用电阻R的阻值为______Ω；通过分析上表数据可以得到的初步结论是_______。

（4）仅通过一个电阻探究得出的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是____。

19．某同学要测量一个额定电压为2.5 V的小灯泡的额定功率，电路图如图甲所示，使用的电源电压约为6 V，滑动变阻器的规格是“5 Ω 2 A”．

(1)闭合开关前，滑动变阻器的滑片P应移至________(填“a”或“b”)端．

(2)该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V．为了保证小灯泡不被损坏，接下来应该进行的操作是__________________．

(3)为了能测出这个小灯泡的额定功率，请你写出一条改进措施：____________________________．

20．在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某同学采取了如图所示的实验装置(两个透明容器中封闭着等量的空气)．

(1)实验中通过观察________________的变化来比较电流通过电阻产生热量的多少．

(2)观察图甲中的A、B管，在通电时间相等时，发现B管液面上升得高，则表明电流通过导体产生的热量多少与____________有关．

(3)采用图乙实验装置，可以得出结论：在电阻和通电时间相同时，________越大，电流产生的热量越多．

(4)该实验中用到了控制变量法和________法．

五、计算题

21．自动饮水机已经普遍用于车站、学校等公共场所，它的简化电路图如图所示， 电热丝电阻分别为R1、R2，请根据说明书提供的信息计算（水的密度ρ水=1×103kg/m3，水的比热容C水=4.2×103J/kg℃）

（1）如果饮水机处在“加热”状态正常工作时，电热丝所产生的热量有80%被水吸收，饮水机的热胆装满水，水温由20℃加热到90℃，需用多长时间？________

(2)开关S1断开时，饮水机处于________状态（填“加热”或“保温”）．

（3）电阻丝R1的阻值．________

22．某小组在学习滑动变阻器的使用以后，设计了如图所示电路，定值电阻R0=12Ω，灯L标有“6V  6W”字样，灯L的阻值及电源电压保持不变。闭合开关S，当滑动变阻器R的滑片P置于最左端时，电流表的示数为0.8A；滑片P置于最右端时，电流表的示数为0.55A。求：

（1）灯L正常工作时的电阻；

（2）滑动变阻器的最大值；

（3）滑动变阻器滑片P置于最左端，通电10s，灯L消耗的电能。

参考答案

1．D

【解析】

【分析】

【详解】

A．火箭发射利用的燃料是液态氢，是因为它的热值高，所以A错误．

B．0℃的水变成0℃的冰，属于凝固现象，需要放出热量，因此内能减小，故B错误．

C．汽油机的压缩冲程中，是机械能转化为内能，故C错误；

D．因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气中用水做传热介质；故D正确．

故选D．

2．D

【解析】

【详解】

在通常情况下，②铜、③盐水、⑥水银是容易导电的物体，是导体；

①陶瓷、④塑料、⑤玻璃是不容易导电的物体，是绝缘体．

故选D．

3．D

【解析】

【详解】

小灯泡电阻是变化的，当灯泡电压和电流增大时，实际功率变大，温度的升高电阻增大．

A．图像中灯泡电压不变，电流增大，根据说明灯泡电阻减小，不合理；

B．图像中灯泡电流与电压成正比，根据说明灯泡电阻不变，不合理；

C．图像中灯泡电流随电压减小而增大，根据说明灯泡电阻减小，不合理；

D．图像中灯泡电流随电压减小而减小，且电流减小比电压减小量大，根据说明灯泡电阻增大，合理．

4．D

【解析】

【详解】

由图知道，R1和R2 并联，电流表A1测干路电流，电流表A2测R2支路电流，由于并联电路中支路与支路间互不干扰，所以，滑片P向右移动时，R2支路上电流不变，即电流表A2示数不变；此时滑动变阻器R1接入电路的阻值变大，由知道，R1支路电流变小，由并联电路的电流特点知道，总电流变小，即电流表A1 示数变小，故D符合题意。

5．A

【解析】

【详解】

发电机是利用电磁感应现象：闭合电路中，部分导体在磁场中做切割磁感线运动时，电路中产生感应电流．是将机械能转化为电能；电动机、电铃、电热水是将电能转化成其他形式的能．正确选A．

6．C

【解析】

【详解】

A．开关S1闭合、S2断开时只有R1接入电路，处于保温状态，；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，．

B．开关S1闭合、S2断开时，只有R2接入电路，处于保温状态，；S1、S2都闭合时R1、R2并联接入电路，处于加热状态总电阻R并小于R1，．

C．开关S1闭合、S2断开时只有R1 R2串联接入电路，处于保温状态，；S1、S2都闭合时R1接入电路，R2短路，处于加热状态，．

D．开关S1闭合、S2断开时，R1、R2串联接入电路，；S1、S2都闭合时，R1被短路，只有R2接入电路，．因为并联后的总电阻小于任何一支路电阻，但是串联电阻大于任何一单值电阻，故在电压U一定时，由可知，C、D中保温电功率最小，C、D中保温功率相等；并联总电阻最小，在电压一定时总功率最大，即A、B的加热功率最大，不满足要求，又由于R1大于R2，在电压U相等时，由可知，C中的加热功率小于D的加热功率，故只有C满足题目要求．故选C．

7．扩散    降低

【解析】

【详解】

由于汽油分子在不停地做无规则运动，所以我们能够闻到汽油味；冒“黑烟”是汽油没有完全燃烧就被排出去了，靠成了能源的浪费，这时发动机的效率会降低．

8．增大    做功

【解析】

【详解】

[1][2]竿烫手，说明竿的温度升高了，内能增大了；这是由于克服手与竿之间的摩擦力做功使竿的内能增加的．

9．异种电荷相互吸引    4.8

【解析】

【分析】

【详解】

由题知颗粒物进入电离区带上电荷，在集尘器上被带电金属网捕获，带电体靠近相互吸引，其原理是异种电荷相互吸引．净化器的额定功率P=UI=12V×0.4A=4.8W．

10．欧姆    电阻

【解析】

【详解】

德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定律；

为了纪念他作出的杰出贡献，人们将他的名字命名为电阻的单位；

11．2    8

【解析】

【详解】

由图示可知，三个电阻为串联关系，电压表V1测R1和R2两端的电压，电压表V2测电阻R2和R3两端的电压，由串联电路中的电压关系可知，R2两端的电压为8V+6V-12V=2V，所以R1两端的电压为6V-2V=4V，所以电阻R1=4V/0.5A=8Ω．

12．2：1    9

【解析】

【详解】

由可知，，

所以；

因为灯泡A的额定电流为，灯泡B的额定电流为，

所以若将它们串联后接到某电源两端，则电路中电流最大值为0.5A，所加最大电压为．

【点睛】

纯电阻可由求出起电阻大小，多个用电器串联，电路中应该通过额定电流电流最小的那个；多个用电器并联，电路中应该满足所加电压为额定电压最小的那个．

13．短路    电流

【解析】

【分析】

【详解】

零线与火线之间的电压为220V，不能直接接触，否则会形成短路，短路是会产生较大的电流，导线会产生较多的热量，引发火灾．

14．并    接地    电能表

【解析】

【详解】

为了保证每个用电器都能单独正常工作，家用电器应并联在电路中；有金属外壳的家用电器外壳如果漏电，当有地线时，地线把人体短路，人接触漏电的用电器，不会发生触电事故，如果没有地线，人加在220V的电源上，会发生触电，故外壳应与地面相连，即我们平时所说的接地；家用电器消耗的电能用电能表来测量．

15．

【解析】

【详解】

电灯与开关串联，开关联在火线上，电灯联在零线上，这样联才能保证用电安全．当开关断开后，人接触电灯没有触电的危险．

16．如下图所示

【解析】

【详解】

由磁极间的相互作用可知，小磁针的上端是N极，螺线管的下端是N极，用右手握住螺线管，大拇指指向螺线管的N极，四指指向就是电流的方向，可得，电源的上端为正极．

17．C    前者是电流表没有校零，后者是电流表“+”、“－”接线柱接反    用同一规格的灯泡或只测量得到一组实验数据

【解析】

【详解】

（1）电路为并联电路，若要测量干路电流，则电流表应串联在甲图中的干路中，其中AB为两支路上的点，C为干路上的点，所以电流表应该接在C处；

（2）乙图中电流表的指针偏转在零刻度线的左侧，电路闭合开关前，电路中无电流，发现电流表指针位置如图乙所示，是因为电流表无校零．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是电流表“+”、“－”接线柱接反．

（3）并联电路电流规律结论得出：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．说明两条支路所用的用电器规格相同，应该换用不同规格的灯泡多测量几组数据，才能得出普遍的一般性规律．

18．    变阻器的滑片在最小值处（或变阻器短路；或定值R断路）    5    电阻一定时，通过导体的电流跟这段导体两端的电压成正比    更换定值电阻，重复实验

【解析】

【详解】

(1)[1]由图知道，电源电压3V，电压表应选用0～3A的量程，且与电阻并联；又因为滑动变阻器滑片向右移动，电流表示数减小，即接入电阻变大，所以应接A接线柱，电路如下图所示：

(2)[2]电压表指针偏转到满刻度的位置，说明电压表并联在电源的两端测电源的电压，可能是电压表并联的部分断路，即电阻R断路，也可能是此时滑动变阻器接入电路的电阻为0；

(3)[3]由表格数据知道，当U=0.5V时，I=0.1A，则定值电阻的阻值是：

；

[4]分析表格数据发现，导体两端的电压与通过电阻的电流的比值是一个定值，即得出的结论是：电阻一定时，通过导体的电流跟这段导体两端的电压成正比；

(4)[5]为了避免实验的偶然性，接下来的操作应该是：更换定值电阻，重复实验

19．b    2.9    断开开关    更换最大阻值更大的滑动变阻器

【解析】

【详解】

（1）做电学实验时，为了保护电路，在连接好电路后，闭合开关前，滑动变阻器滑片移动到最大阻值处，即图中的b端．

（2）图乙所接量程为电压表的小量程，分度值为0.1V，故电压表读数为2.9V，此时电压高于小灯泡的额定电压2.5V，所以为了保护小灯泡不被损坏，应立即断开开关；

（3）为了能测出这个小灯泡的额定功率，就要使小灯泡两端电压达到额定电压2.5V，具体措施为：电源电压改为3V电压或更换最大阻值较大的滑动变阻器。

20．液面高度差    电阻大小    电流    转换

【解析】

【详解】

（1）电阻发热后，空气温度升高，由于空气热胀冷缩，会导致玻璃管中的液面上升，通过观察液面高度可以比较产生热量的多少．

（2）如图甲，两个电阻串联，通过的电流大小相等，B的电阻大，B产生的热量多，说明电阻产生的热量与电阻的大小有关．

（3）如图乙，用来加热空气的两个电阻大小相等，通过A 的电流大，通过B的电流小，通过对比可以得到结论，电流越大，电阻产生的热量越多．

（4）用液面的高低显示产生热量的多少是转换法，该实验利用了控制变量法和转换法．

21．735s    保温    1161.6Ω

【解析】

【详解】

（1）设所需时间为t，热胆内水的质量为：

m=ρV=1×103kg/m3×2×10-3m3=2kg

由得：

（2）因为断开S1时，电路中的电阻最大，电流最小，总电压不变，由P=UI知，功率最小，为保温状态。

（3）S1断开时，饮水机处于保温状态，则

同理可得：

R2=48.4Ω

根据串联电路电阻关系可得：

R1=R总-R2=1161.6Ω。

22．（1）6Ω（2）10Ω（3）15J

【解析】

【详解】

(1)由于灯L标有“6V  6W”字样，由知道，灯L正常发光时的电阻是：

(2)闭合开关S，当滑动变阻器R的滑片P置于最左端时，R0被短路，灯L与滑动变阻器R并联，电流表测干路电流，且干路电流等于各支路电流之和，所以，电流表的示数：

，

即

………①

闭合开关S，当滑动变阻器R的滑片P置于最右端时，灯L被短路，电阻R0与滑动变阻器R并联。电流表测干路电流，则电流表的示数是：

即

…………②

由①、②解得：R=10Ω，U=3V  ；

(3)滑动变阻器滑片P置于最右端，通电10s，灯L消耗的电能是：

答：(1)灯L正常工作时的电阻是6Ω；

(2)滑动变阻器的最大值是10Ω；

(3)滑动变阻器滑片P置于最左端，通电10s，灯L消耗的电能是7.5J。
