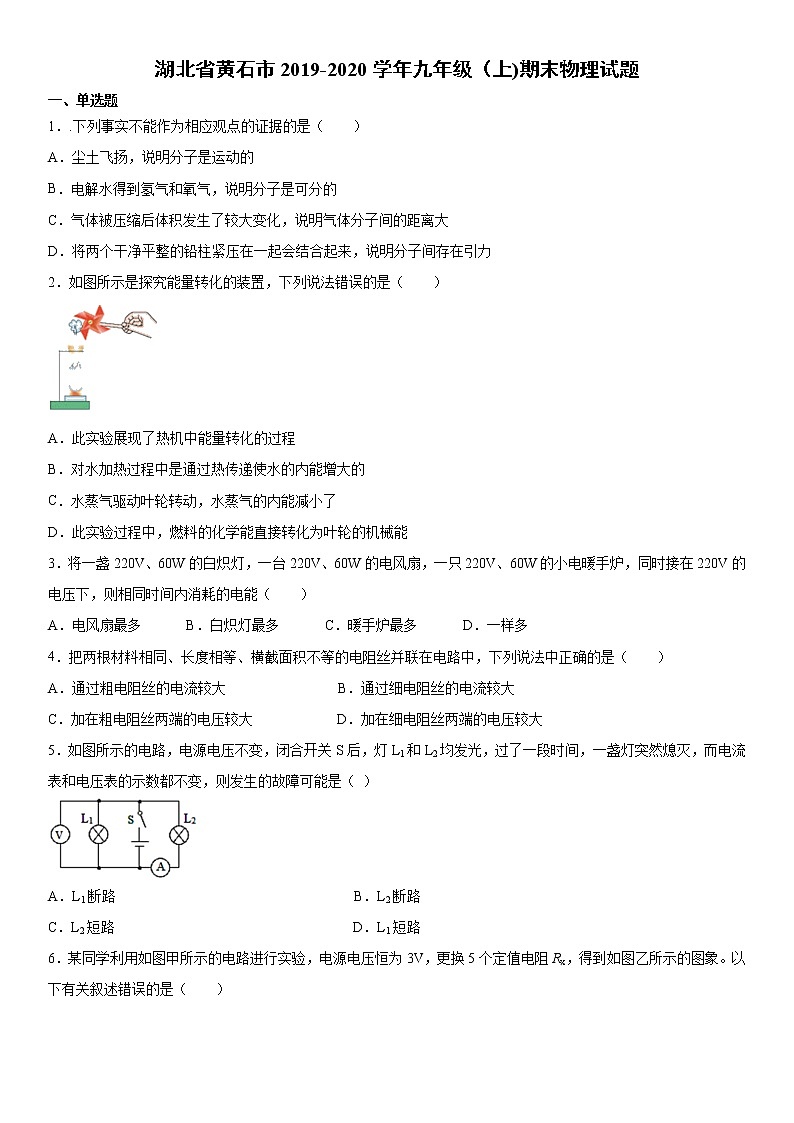

湖北省黄石市2019-2020学年九年级（上)期末物理试题

一、单选题

1．.下列事实不能作为相应观点的证据的是（    ）

A．尘土飞扬，说明分子是运动的

B．电解水得到氢气和氧气，说明分子是可分的

C．气体被压缩后体积发生了较大变化，说明气体分子间的距离大

D．将两个干净平整的铅柱紧压在一起会结合起来，说明分子间存在引力

2．如图所示是探究能量转化的装置，下列说法错误的是（　　）

A．此实验展现了热机中能量转化的过程

B．对水加热过程中是通过热传递使水的内能增大的

C．水蒸气驱动叶轮转动，水蒸气的内能减小了

D．此实验过程中，燃料的化学能直接转化为叶轮的机械能

3．将一盏220V、60W的白炽灯，一台220V、60W的电风扇，一只220V、60W的小电暖手炉，同时接在220V的电压下，则相同时间内消耗的电能（　　）

A．电风扇最多 B．白炽灯最多 C．暖手炉最多 D．一样多

4．把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是（    ）

A．通过粗电阻丝的电流较大                B．通过细电阻丝的电流较大

C．加在粗电阻丝两端的电压较大            D．加在细电阻丝两端的电压较大

5．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（ ）

A．L1断路                                  B．L2断路

C．L2短路                                  D．L1短路

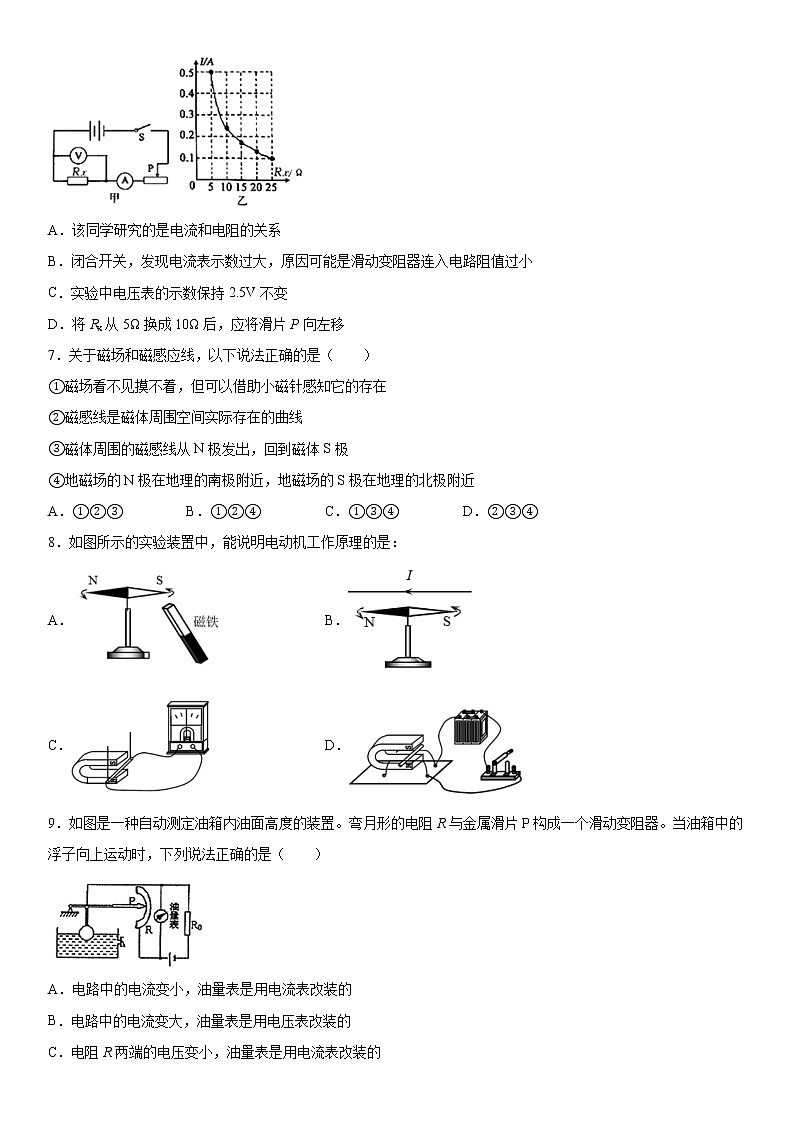

6．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（　　）

A．该同学研究的是电流和电阻的关系

B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小

C．实验中电压表的示数保持2.5V不变

D．将Rx从5Ω换成10Ω后，应将滑片P向左移

7．关于磁场和磁感应线，以下说法正确的是（　　）

①磁场看不见摸不着，但可以借助小磁针感知它的存在

②磁感线是磁体周围空间实际存在的曲线

③磁体周围的磁感线从N极发出，回到磁体S极

④地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近

A．①②③ B．①②④ C．①③④ D．②③④

8．如图所示的实验装置中，能说明电动机工作原理的是：

A． B．

C． D．

9．如图是一种自动测定油箱内油面高度的装置。弯月形的电阻R与金属滑片P构成一个滑动变阻器。当油箱中的浮子向上运动时，下列说法正确的是（　　）

A．电路中的电流变小，油量表是用电流表改装的

B．电路中的电流变大，油量表是用电压表改装的

C．电阻R两端的电压变小，油量表是用电流表改装的

D．电阻R两端的电压变大，油量表是用电压表改装的

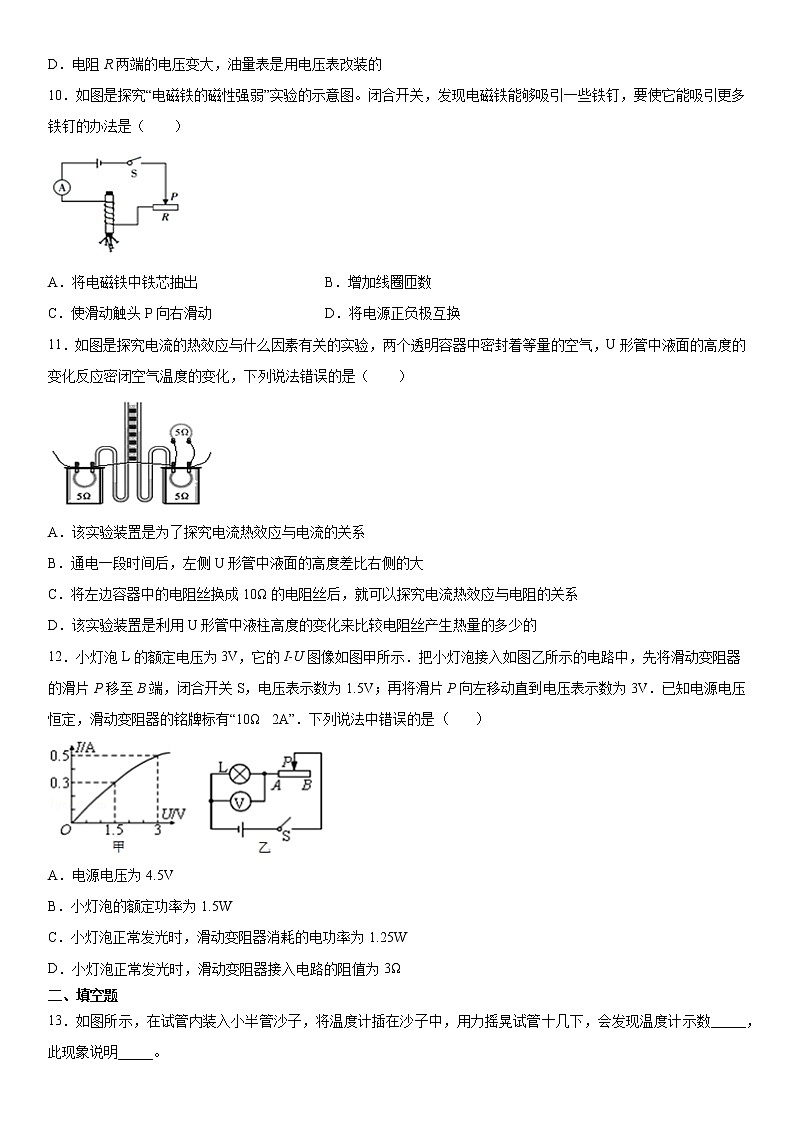

10．如图是探究“电磁铁的磁性强弱”实验的示意图。闭合开关，发现电磁铁能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（　　）

A．将电磁铁中铁芯抽出 B．增加线圈匝数

C．使滑动触头P向右滑动 D．将电源正负极互换

11．如图是探究电流的热效应与什么因素有关的实验，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法错误的是（　　）

A．该实验装置是为了探究电流热效应与电流的关系

B．通电一段时间后，左侧U形管中液面的高度差比右侧的大

C．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流热效应与电阻的关系

D．该实验装置是利用U形管中液柱高度的变化来比较电阻丝产生热量的多少的

12．小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω  2A”．下列说法中错误的是（　　）

A．电源电压为4.5V

B．小灯泡的额定功率为1.5W

C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W

D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω

二、填空题

13．如图所示，在试管内装入小半管沙子，将温度计插在沙子中，用力摇晃试管十几下，会发现温度计示数_____，此现象说明_____。

14．如图所示，这是汽油机的_____冲程；随着科技的进步，热机效率_____（选填“可能”或“不可能”）达到100%。

15．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球也带上正电。这是因为a、b之间发生了_____（选填“正电荷”或“电子”）转移，同时金属箔张开，其原因是_____。

16．已知天燃气的热值q＝7×107J/m3，小明家完全燃烧0.01m3天燃气放出的热量为_____J；使用天燃气时会闻到一股味道，这是_____现象。

17．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为     V和     V．

18．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为1：3，开关S断开时，R1与R2的电功率之比为_____；开关S闭合前后，电压表两次的示数之比为_____。

19．在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，判断这两个灯泡连接方式的做法是_____。

20．有一只小灯泡铭牌标有“6V 3W”，现有一个电压为9V的电源，要使小灯泡正常工作，需要串联一个_____Ω的电阻接在电路中，该电阻消耗的电功率是_____W。

21．如图是小明家庭电子式电能表的表盘。根据表盘上的信息，若安装时的示数为零，到目前为止，小明家已消耗_____kW•h的电能。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是_____W。

22．如图是“把声信息转转换成电信息”实验装置，当对着线圈说话时，示波器上出现了与声音变化相对应的图象，这个实验的原理是_____，请你再例举出一个与它的工作原理相同的装置或电器：_____。

三、作图题

23．根据图（a）所示的电路图，将图（b）中的实物用笔画线表示导线连接起来。

24．如图所示，当电磁铁接通电源后与一旁的磁铁相互作用，它们中间的曲线是描述磁场的磁感线，请标出磁感线的方向，标出电源的正负极和磁铁的N、S极.

四、实验题

25．同学们利用如图所示装置，探究不同物质的吸热能力。

(1)实验中通过比较_____来比较两种物质的吸热多少。

能说明被加热的物体内能增加了的现象是_____。

(2)此实验有两种探究方案：

方案一：取质量相同的物质，用酒精灯给两种物质加热相同的时间，看它们的温度变化，就能比较它们的吸热能力。

方案二：取质量相同的物质，用酒精灯给两种物质加热，_____。

(3)同学们分别组装了三个相同的实验装置（如图所示），取相同质量的水、酒精和沙子，分别装入试管中。实验时收集到数据如下表所示：请你判断三种物质吸热能力强弱。写出具体的分析过程_____。

26．在“研究小灯泡电阻”的实验中，实验小组的同学们设计了如图所示电路进行实验，所用的新灯泡铭牌标有“2.5V”的字样，滑动变阻器的规格是“20Ω 1A”。

(1)连接好电路后，闭合开关，发现小灯泡不发光，电流表示数为零，电压表示数接近于电源电压，则电路中发生的故障可能是_____。

(2)正确连接电路后，同学们进行了三次测量，将实验证据记录在上面的表格中。实验中观察灯泡亮度的目的是_____。分析表格中证据，得出的结论是_____。

(3)实验结束后，不慎电流表损坏，你如何利用现有的器材测出一个未知电阻Rx的阻值，请简述你的实验过程（也可以画图配合文字说明）。并写出未知电阻Rx的的表达式（需要测量的物理量用对应的符号表示）_____。

27．同学们在探究“电功率跟电流和电压的关系”实验时，提供的器材有：两个小灯泡规格分别是L1：“2.5V 0.3A”，L2：“3.8V 0.3A”，学生用电压表、电流表各一块，电源为三节新的干电池，开关一个，（小灯泡两端的电压不能超过其额定电压的1.2倍）

(1)在探究电功率与电压关系时，他们设计的电路如图所示。

①他们接好电路后闭合开关，发现灯L1比L2暗，根据这个现象小冬同学认为：是电流从电源的正极流出，电流逐渐变小的缘故。请你利用提供器材设计一个实验验证小冬说法是否正确。简要说明实验思路：_____。

②请画出探究电功率与电压关系实验时，记录实验数据的表格_____。

(2)在探究电功率与电流关系实验时，

①请你利用提供的器材，设计实验电路，画出电路图。

②连接好实验电路后，闭合开关，你会发现小灯泡L1比L2_____（选填“亮”或“暗”）。根据这两次实验现象分析，可以说明了小灯泡的亮暗是由灯泡_____决定的。

③为了使第二次实验正常进行，电路是否需要改进，如何改进？_____（可增加实验器材）

五、计算题

28．如图是贮水式电热水器的简化电路图，S1是手动开关；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为阻值不变的电热丝。使用时闭合开关Sl，电热水器开始工作，电热水器部分参数如表所示。

(1)电热丝R1的阻值是多少？

(2)加热时流过电热丝R2的电流是多少？

(3)将初温20℃的一满箱水加热至设定温度，则水需要吸收的热量是多少？若电热丝产生热量的80%被水吸收，则电热丝需正常工作多长时间？（水的比热容为c水＝4.2×l03J/（kg•℃），ρ水＝1.0×103kg/m3）
