2019-2020学年九年级上学期重庆开州区期末考试物理试题（原卷+解析卷）

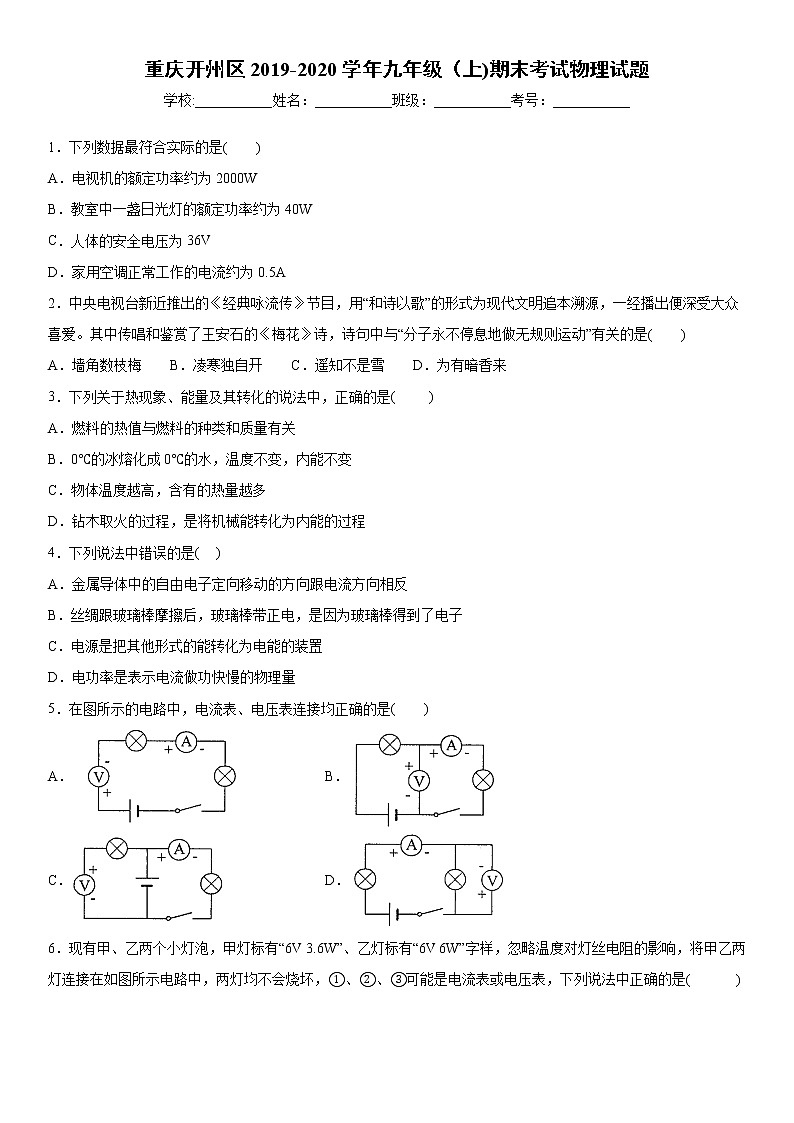

重庆开州区2019-2020学年九年级（上)期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

1．下列数据最符合实际的是(     )

A．电视机的额定功率约为2000W

B．教室中一盏日光灯的额定功率约为40W

C．人体的安全电压为36V

D．家用空调正常工作的电流约为0.5A

2．中央电视台新近推出的《经典咏流传》节目，用“和诗以歌”的形式为现代文明追本溯源，一经播出便深受大众喜爱。其中传唱和鉴赏了王安石的《梅花》诗，诗句中与“分子永不停息地做无规则运动”有关的是(    )

A．墙角数枝梅    B．凌寒独自开    C．遥知不是雪    D．为有暗香来

3．下列关于热现象、能量及其转化的说法中，正确的是(      )

A．燃料的热值与燃料的种类和质量有关

B．0℃的冰熔化成0℃的水，温度不变，内能不变

C．物体温度越高，含有的热量越多

D．钻木取火的过程，是将机械能转化为内能的过程

4．下列说法中错误的是(   )

A．金属导体中的自由电子定向移动的方向跟电流方向相反

B．丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了电子

C．电源是把其他形式的能转化为电能的装置

D．电功率是表示电流做功快慢的物理量

5．在图所示的电路中，电流表、电压表连接均正确的是(    )

A． B．

C． D．

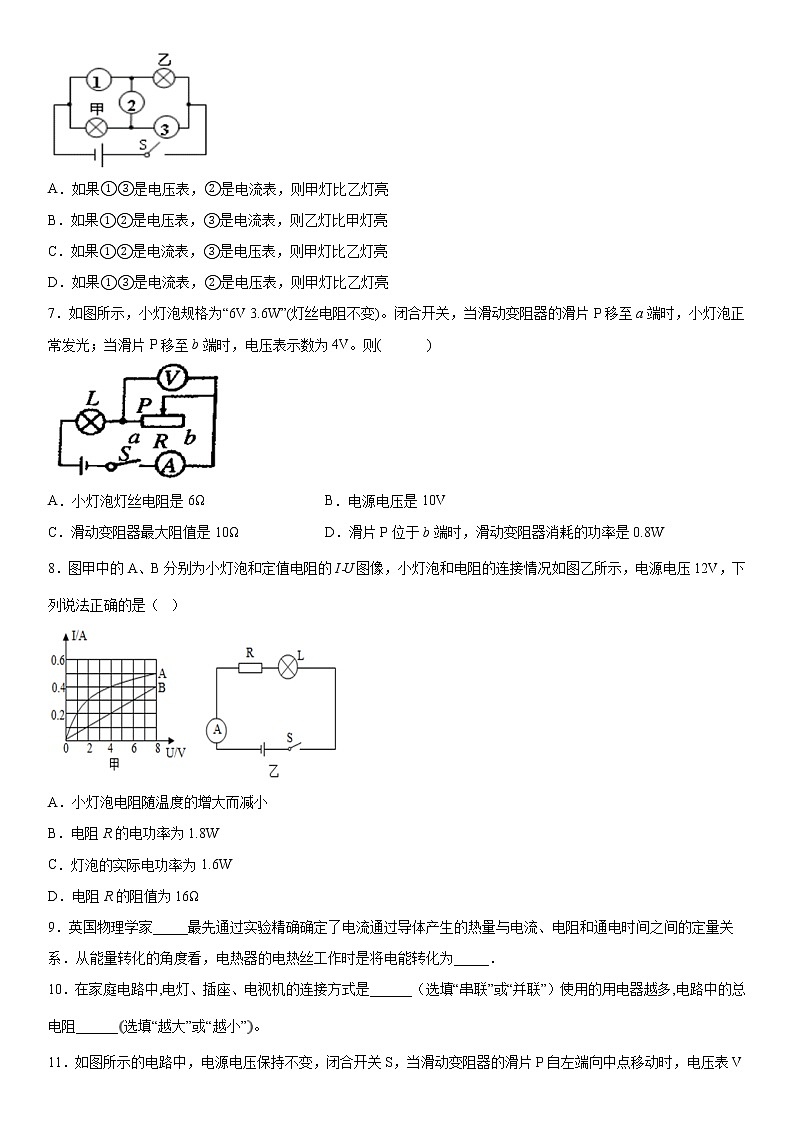

6．现有甲、乙两个小灯泡，甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样，忽略温度对灯丝电阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压表，下列说法中正确的是(        )

A．如果①③是电压表，②是电流表，则甲灯比乙灯亮

B．如果①②是电压表，③是电流表，则乙灯比甲灯亮

C．如果①②是电流表，③是电压表，则甲灯比乙灯亮

D．如果①③是电流表，②是电压表，则甲灯比乙灯亮

7．如图所示，小灯泡规格为“6V 3.6W”(灯丝电阻不变)。闭合开关，当滑动变阻器的滑片P移至a端时，小灯泡正常发光；当滑片P移至b端时，电压表示数为4V。则(        )

A．小灯泡灯丝电阻是6Ω B．电源电压是10V

C．滑动变阻器最大阻值是10Ω D．滑片P位于b端时，滑动变阻器消耗的功率是0.8W

8．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压12V，下列说法正确的是（  ）

A．小灯泡电阻随温度的增大而减小

B．电阻R的电功率为1.8W

C．灯泡的实际电功率为1.6W

D．电阻R的阻值为16Ω

9．英国物理学家_____最先通过实验精确确定了电流通过导体产生的热量与电流、电阻和通电时间之间的定量关系．从能量转化的角度看，电热器的电热丝工作时是将电能转化为_____．

10．在家庭电路中,电灯、插座、电视机的连接方式是______（选填“串联”或“并联”）使用的用电器越多,电路中的总电阻______选填“越大”或“越小”。

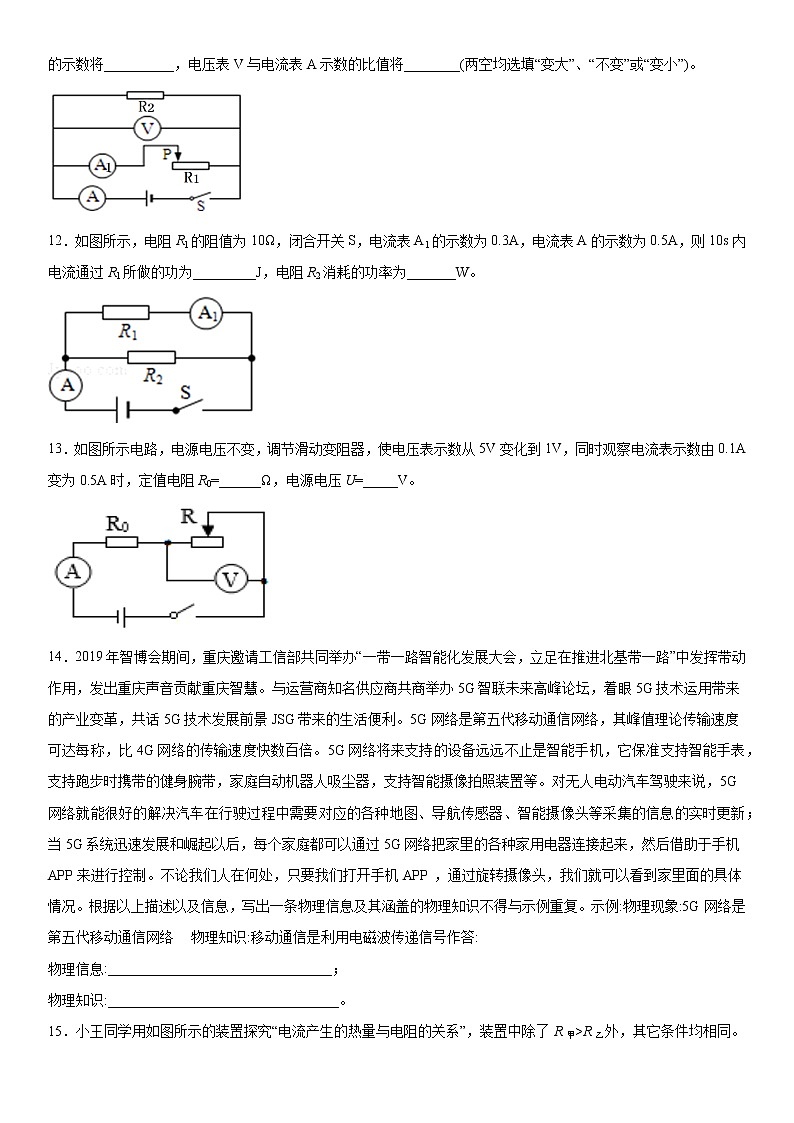

11．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P自左端向中点移动时，电压表V的示数将__________，电压表V与电流表A示数的比值将________(两空均选填“变大”、“不变”或“变小”)。

12．如图所示，电阻R1的阻值为10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A，则10s内电流通过R1所做的功为_________J，电阻R2消耗的功率为_______W。

13．如图所示电路，电源电压不变，调节滑动变阻器，使电压表示数从5V变化到1V，同时观察电流表示数由0.1A变为0.5A时，定值电阻R0=______Ω，电源电压U=_____V。

14．2019年智博会期间，重庆邀请工信部共同举办“一带一路智能化发展大会，立足在推进北基带一路”中发挥带动作用，发出重庆声音贡献重庆智慧。与运营商知名供应商共商举办5G智联未来高峰论坛，着眼5G技术运用带来的产业变革，共话5G技术发展前景JSG带来的生活便利。5G网络是第五代移动通信网络，其峰值理论传输速度可达每称，比4G网络的传输速度快数百倍。5G网络将来支持的设备远远不止是智能手机，它保准支持智能手表，支持跑步时携带的健身腕带，家庭自动机器人吸尘器，支持智能摄像拍照装置等。对无人电动汽车驾驶来说，5G网络就能很好的解决汽车在行驶过程中需要对应的各种地图、导航传感器、智能摄像头等采集的信息的实时更新；当5G系统迅速发展和崛起以后，每个家庭都可以通过5G网络把家里的各种家用电器连接起来，然后借助于手机APP来进行控制。不论我们人在何处，只要我们打开手机APP ，通过旋转摄像头，我们就可以看到家里面的具体情况。根据以上描述以及信息，写出一条物理信息及其涵盖的物理知识不得与示例重复。示例:物理现象:5G网络是第五代移动通信网络   物理知识:移动通信是利用电磁波传递信号作答:

物理信息:________________________________；

物理知识:_________________________________。

15．小王同学用如图所示的装置探究“电流产生的热量与电阻的关系”，装置中除了R甲>R乙外，其它条件均相同。

（1）甲乙烧瓶中选用质量相等的煤油而不是用水，是因为煤油的________比水小，在质量和吸收的热量相同时，煤油升高的温度______(选填“高”或者“低”)。

（2）将两电阻丝串联是为了控制通过电阻丝的________相等。

（3）小明提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成质量和初温相等的水，并使甲、乙两烧瓶中金属丝的电阻____(选填“相等”或者“不相等”)，此实验中水和煤油吸热的多少是通过__________(选填“升高的温度”或“加热时间”)来反映的。

16．在探究“并联电路中电流规律”的实验中，小梅同学设计的实验电路图如图甲所示(实物图未出)：

（1）要测量干路的电流，必须将电流表接在图中________（选填“A”“B”或“C”）处。在实际操作中，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，她忘了___________；小梅仔细观察还发现，电流表指针是向着零刻度线左边发生偏转，其原因是_________________________________________；

（2）实验时，闭合开关后两灯都亮。小梅随意拆下一根导线，发现两灯都熄灭，据此她认为两灯一定是串联的；小梅的结论是_________的(选填“可靠”或“不可靠”)。

（3）正确连接电路后，小梅同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是她断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须________________。

（4）为防止个别偶然因素的影响，她们采用以下两种方法之一来重复实验 ，并完成了第二次和第三次测量。

方法一：改变电源电压；方法二:更换其中一条支路中的灯泡(规格不同)。

实验数据如表，对数据分析可知，后面两次实验是采用________（选填“方法二”或“方法二”)进行实验的；本实验可以得出的结论是:在并联电路中，______________________________________________。

17．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V不变，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。

（1）为了完成实验，你认为应该选用的滑动变阻器是______。（选填“R1”或“R2”）

（2）请用笔划线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器滑片向左移动时，灯泡变暗）。

（________）

（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表有示数，电压表无示数，你认为造成这一现象的原因可能是_______。（选填字母）

A．电流表断路   B．小灯泡短路   C．小灯泡灯丝断了   D．滑动变阻器短路

（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是______W。测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏________(选填“大”或“小”)。

（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I﹣U图像如图丙所示，主要原因是：灯丝电阻随温度而变化，若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0＝4P1，则以下关于额定电压U0与实际电压U1的数值关系，你认为最有可能的是_______。

A．U0＝1.5U1   B．U0＝2U1   C．U0＝3U1    D．U0＝4U1

（6）有同学认为利用该电路也可以探究导体中电流和导体两端电压的关系，你认为这种说法________(选填“合理”或“不合理”)，理由是________________。

18．如图所示，电源电压为10V保持不变，小灯泡L标有“6V 6W”字样。求：

（1）小灯泡L正常工作5min消耗的电能；

（2）小灯泡L恰好正常发光时，变阻器消耗的电功率。

19．如图所示，电源电压保持不变，R1=12Ω，滑动变阻器R2的最大阻值是72Ω，小灯泡L标“6V 3W”字样，忽略灯丝电阻随温度的变化，电流表的量程为0～3A，当开关S2、S3断开，S1闭合，小灯泡L恰好正常发光。求：

（1）电源电压U；

（2）当开关S1、S3断开，S2闭合，滑动变阻器R2置于中点时，小灯泡L的实际功率；

（3）当开关S1、S2、S3都闭合时，调动滑动变阻器的滑片P，在电流不超过电流表量程的情况下，滑动变阻器R2连入的最小电阻。

20．小王买了一个新电饭煲，它的工作电路图如图甲；S1为温控开关，S1、S2都闭合时处于蒸煮状态，加热电阻R1和R2的阻值不随温度变化，小王从说明书中得知表中的信息。[c水=4.2×103J/(kg·℃)]求：

（1）电饭煲装上最大容积、初温为20℃的水，在标准大气压下将水烧开，水需要吸收的热量；

（2）电阻R2的阻值；

（3）某周末的晚饭时，小王想利用自家电能表(如图乙)测量家庭电路的实际电压。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在2min内转了81转，则此时家庭电路的实际电压是多少?
