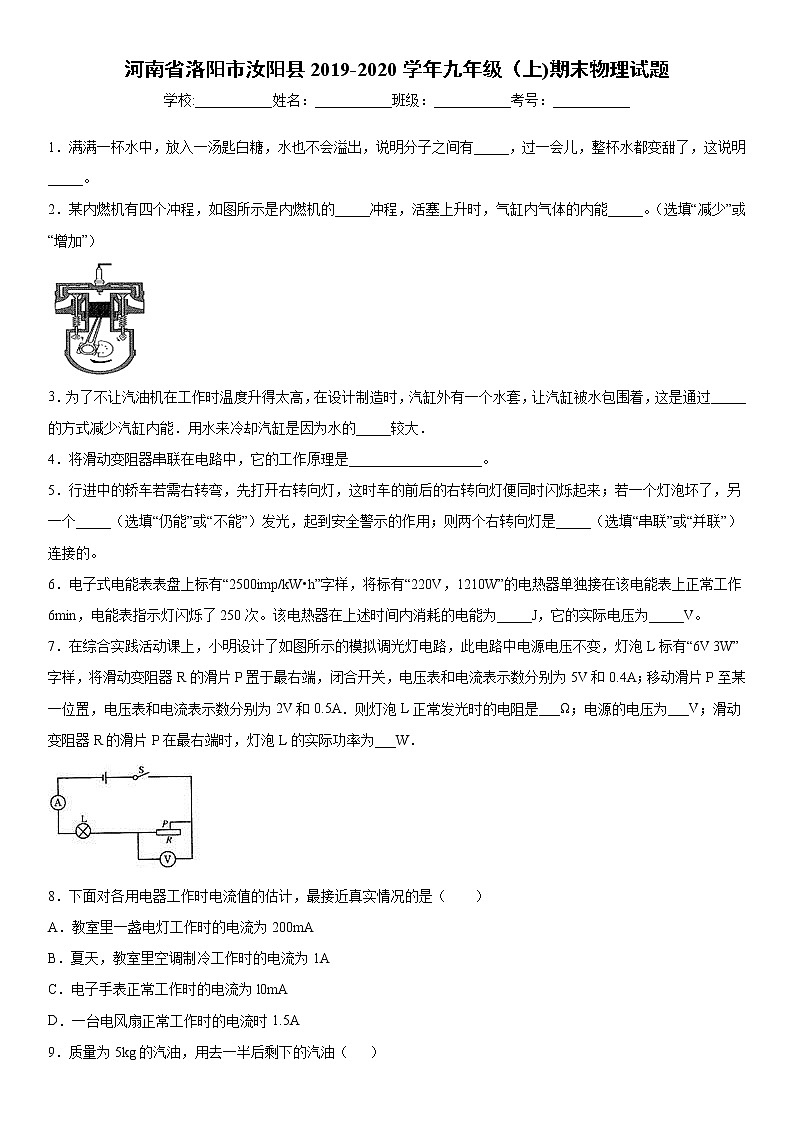

河南省洛阳市汝阳县2019-2020学年九年级（上)期末物理试题

学校:___________姓名：___________班级：___________考号：___________

1．满满一杯水中，放入一汤匙白糖，水也不会溢出，说明分子之间有_____，过一会儿，整杯水都变甜了，这说明_____。

2．某内燃机有四个冲程，如图所示是内燃机的_____冲程，活塞上升时，气缸内气体的内能_____。（选填“减少”或“增加”）

3．为了不让汽油机在工作时温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包围着，这是通过_____的方式减少汽缸内能．用水来冷却汽缸是因为水的_____较大．

4．将滑动变阻器串联在电路中，它的工作原理是___________________。

5．行进中的轿车若需右转弯，先打开右转向灯，这时车的前后的右转向灯便同时闪烁起来；若一个灯泡坏了，另一个_____（选填“仍能”或“不能”）发光，起到安全警示的作用；则两个右转向灯是_____（选填“串联”或“并联”）连接的。

6．电子式电能表表盘上标有“2500imp/kW•h”字样，将标有“220V，1210W”的电热器单独接在该电能表上正常工作6min，电能表指示灯闪烁了250次。该电热器在上述时间内消耗的电能为_____J，它的实际电压为_____V。

7．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V 3W”字样，将滑动变阻器R的滑片P置于最右端，闭合开关，电压表和电流表示数分别为5V和0.4A；移动滑片P至某一位置，电压表和电流表示数分别为2V和0.5A．则灯泡L正常发光时的电阻是___Ω；电源的电压为___V；滑动变阻器R的滑片P在最右端时，灯泡L的实际功率为___W．

8．下面对各用电器工作时电流值的估计，最接近真实情况的是（　　）

A．教室里一盏电灯工作时的电流为200mA

B．夏天，教室里空调制冷工作时的电流为1A

C．电子手表正常工作时的电流为l0mA

D．一台电风扇正常工作时的电流时1.5A

9．质量为5kg的汽油，用去一半后剩下的汽油（   ）

A．密度、比热容、热值都变为原来的一半    B．密度不变、比热容、热值变为原来的一半

C．密度、比热容变为原来的一半，热值不变     D．密度、比热容、热值都不变

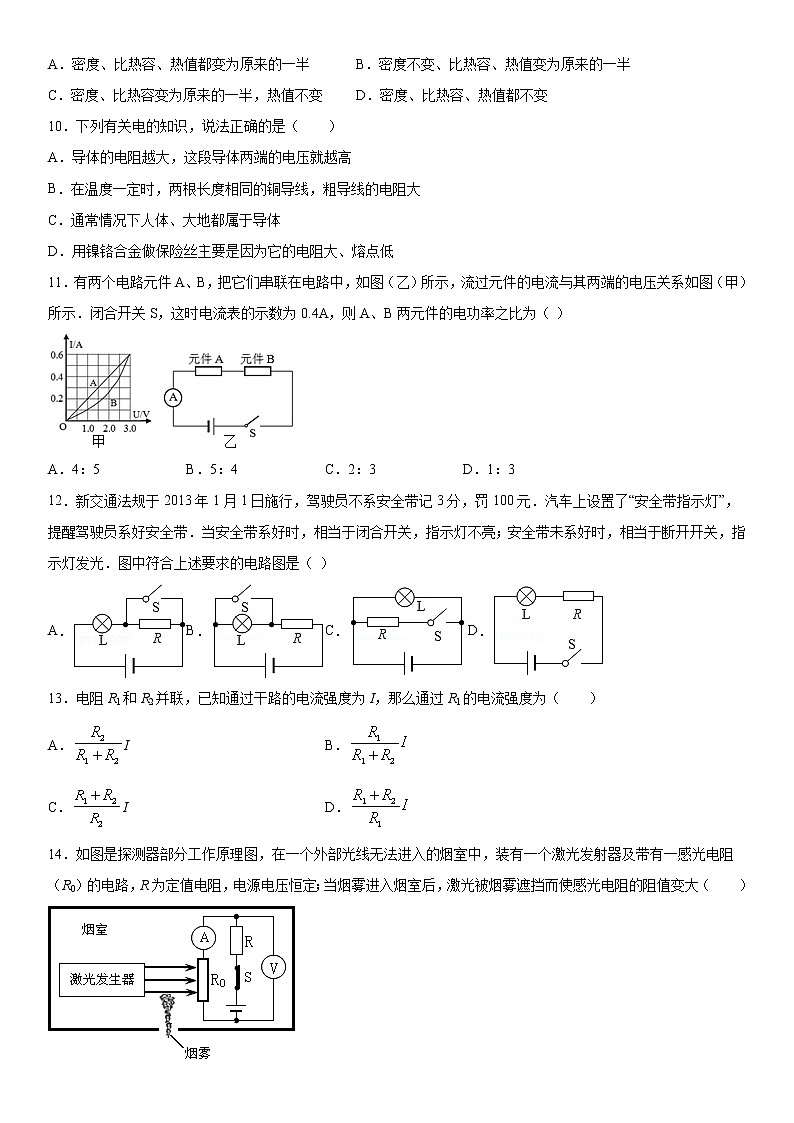

10．下列有关电的知识，说法正确的是（　　）

A．导体的电阻越大，这段导体两端的电压就越高

B．在温度一定时，两根长度相同的铜导线，粗导线的电阻大

C．通常情况下人体、大地都属于导体

D．用镍铬合金做保险丝主要是因为它的电阻大、熔点低

11．有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）

A．4：5 B．5：4 C．2：3 D．1：3

12．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（ ）

A． B． C． D．

13．电阻R1和R2并联，已知通过干路的电流强度为I，那么通过R1的电流强度为（　　）

A．I B．

C．I D．

14．如图是探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发射器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值变大（　　）

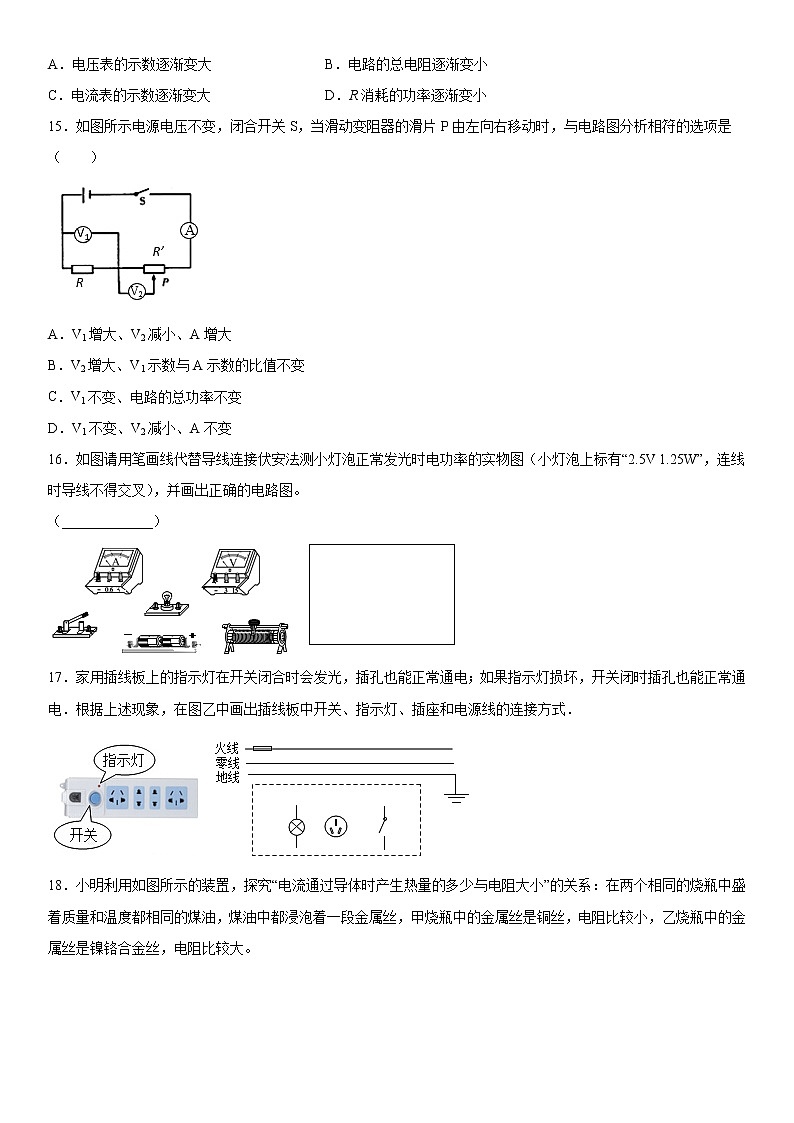

A．电压表的示数逐渐变大 B．电路的总电阻逐渐变小

C．电流表的示数逐渐变大 D．R消耗的功率逐渐变小

15．如图所示电源电压不变，闭合开关S，当滑动变阻器的滑片P由左向右移动时，与电路图分析相符的选项是（　　）

A．V1增大、V2减小、A增大

B．V2增大、V1示数与A示数的比值不变

C．V1不变、电路的总功率不变

D．V1不变、V2减小、A不变

16．如图请用笔画线代替导线连接伏安法测小灯泡正常发光时电功率的实物图（小灯泡上标有“2.5V 1.25W”，连线时导线不得交叉），并画出正确的电路图。

（_____________）

17．家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关闭时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式．

18．小明利用如图所示的装置，探究“电流通过导体时产生热量的多少与电阻大小”的关系：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大。

（1）通电一段时间后，小明发现_____烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越_____产生的热量越多；

（2）小明想把该装置改成探究物质吸热能力的实验装置，则他应将其中一个烧瓶中的煤油换成_____相同的水，将甲烧瓶中的铜丝换成与乙烧瓶中镍铬合金丝的_____相等的镍铬合金丝，并将两个烧瓶中的金属丝做绝缘处理。

19．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω．

（1）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可以得出结论：电压一定时，______________________________．

（2）上述实验中，小明用5 Ω的电阻做完实验后，接下来的操作是____________________________，然后将10 Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为_____V时，读出电流表的示数．

（3）为完成整个实验，应该选取最大阻值不小于_____Ω的滑动变阻器．

20．如图是“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）。

（1）如图甲所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法_____________________________________；

（2）某次实验中，测得电路中电流、电压如图乙所示，此时电流表的示数为_____A，电压表的示数为_____V，小灯泡的实际功率为_____W；

（3）某同学绘制的通过小灯泡的电流随电压变化关系图象如图丙所示是不正确的，原因是____________________；

（4）在实验中，若把电流表与电压表的位置互换，闭合开关后造成：____________________；

A．电流表被烧坏B．电压表被烧坏C．小灯泡被烧坏D．小灯泡不亮

（5）若实验中电流表已损坏，现有一个已知阻值为R的定值电阻和若干个开关，请你按照如图丁所示的电路，在不改变电路连接的情况下，正确测出小灯泡的额定功率正确连接电路后，接下来的实验步骤是：

①闭合开关_____，断开_____，移动滑片至某一位置，使电压表的示数为_____V；

②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U1；

③得出小灯泡额定功率的表达式P＝____________。

21．小明家新安装了一台容积为0.5m3的太阳能热水器，加满水后，利用太阳能加热。小明调查该地区（晴天）平均每平方米的面积上，每小时接收的太阳能约为1.4×106J，若一热水器接受太阳能的有效面积为1.5m2，每天日照时间按8h计算，那么：

（1）它一天中接收的太阳能约为多少？

（2）若这些太阳能有60%被热水器中的水吸收，则可使100kg的水温升高多少？[c水＝4.2×103J/(kg·℃)]

（3）若该热水器一天中接收的太阳能，由燃烧煤气（热值q＝4.2×107J/kg）来获得，则需要完全燃烧多少千克煤气？

22．今年海口市春节前天气潮湿寒冷，小明的妈妈给爷爷奶奶买了一床电热毯，该电热毯有高温、低温两挡，通过单刀双掷开关S进行调节，R0为电热丝。当开关S接高温挡时，电路的功率为88W，当开关S接低温挡时，电路的总功率为22W。

（1）电热毯在高温挡时，开关S应与哪个触点连接？请简要说明理由；

（2）电热丝R0的阻值多大？

（3）电热毯在低温挡工作时电路中的电流多大？工作30min，电热丝R0消耗的电能是多少？
