1．与家用电饭锅相符合的数据是（ ）
A．正常工作时的电流是0.01A
B．正常工作时的电压为12V
C．正常工作时的功率为900W
D．正常工作1小时消耗的电能约为360J
2．在进行如图所示的实验或有关装置工作时，能量转化情况相同的是( )
A．丙和丁B．甲和丙C．甲和乙D．乙和丁
3．已知铁的比热容比铜的比热容大，质量和初温都相等的铁块和铜块，吸收相等的热量后再互相接触，则（ ）
A．不会发生热传递
B．会发生热传递，温度由铜块传给铁块
C．会发生热传递，热量由铜块传给铁块
D．会发生热传递，温度由铁块传给铜块
4．用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如下图是A和B的温度随加热时间变化的图像，下列说法正确的是（ ）
A．A的比热容与B的比热容之比为2:1
B．A的比热容与B的比热容之比为2:3
C．都加热t时间，B吸收热量比A吸收热量多
D．A和B升高相同的温度，B吸收热量较多
5．学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是（ ）
A．做功改变物体的内能是不同形式的能的相互转化
B．物体放出热量，发生了能量的转移，其温度一定降低
C．燃气推动“嫦娥三号”探测器调姿发生了能量的转化
D．能量在转化和转移的过程中总会有损耗，但能量的总量保持不变
6．如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示）。根据图中信息可以判断出（ ）
A．图甲开关中电流方向是由A向B
B．图甲开关中负电荷定向移动方向是由B向A
C．图乙连接瞬间，金属棒中电荷定向移动方向是由C向D
D．图乙连接瞬间，金属棒中电流方向是由C向D
7．如图所示的电路中，如果把电流表和电压表的位置对换，则可能的情况是( )
A．电流表烧坏B．灯L不亮
C．电压表烧坏D．灯L烧坏
8．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上．闭合开关后，发现甲灯发光，乙灯不发光．经检查，电路连接正确，两只灯泡都完好无损．则乙灯不发光的原因最有可能是( )
A．乙灯的实际功率太大
B．乙灯的实际功率太小
C．通过乙灯的电流远大于通过甲灯的电流
D．乙灯两端的电压远小于甲灯两端的电压

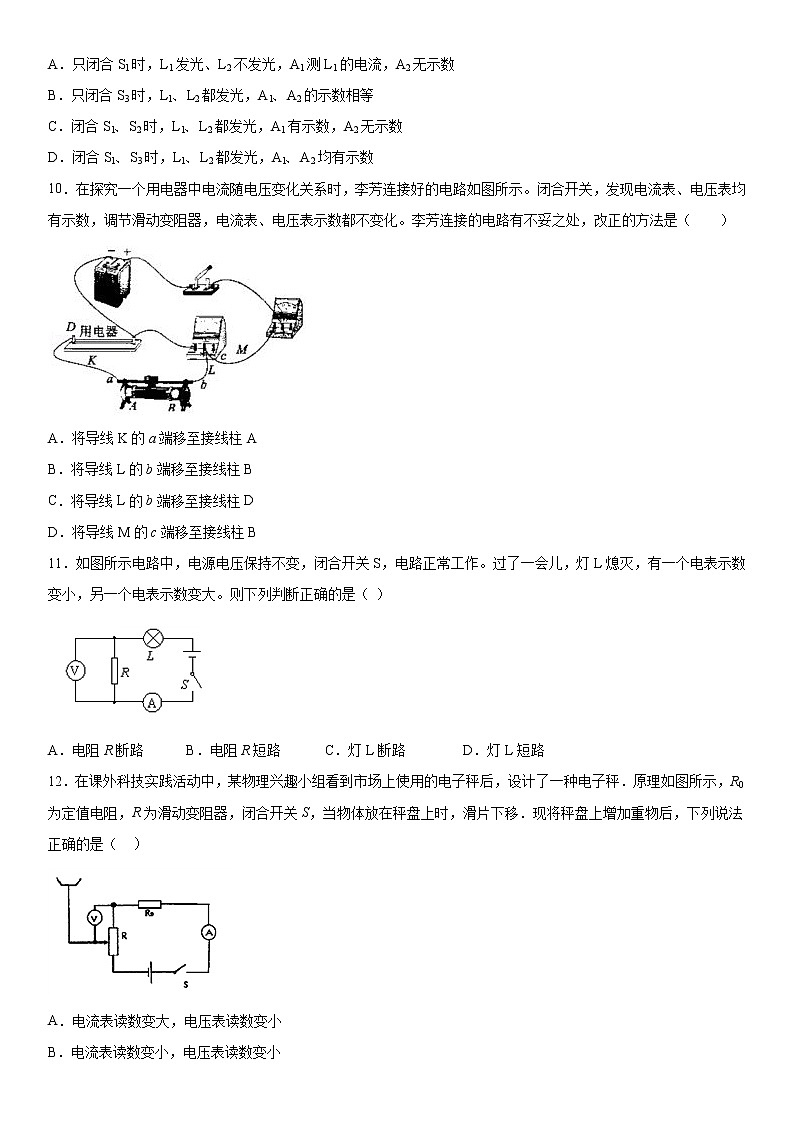

9．在如图所示的电路中，下列分析不正确的是（ ）
A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
10．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示。闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。李芳连接的电路有不妥之处，改正的方法是（ ）
A．将导线K的a端移至接线柱A
B．将导线L的b端移至接线柱B
C．将导线L的b端移至接线柱D
D．将导线M的c端移至接线柱B
11．如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。则下列判断正确的是（ ）
A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路
12．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
13．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（ ）
A．电压表的示数变小B．R2消耗的功率变小
C．电路消耗的总功率变大D．电压表和电流表示数的比值不变
14．下列说法正确的是（ ）
A．在汽油机的压缩冲程中机械能转化为内能
B．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
D．把零下10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
15．在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片向右移动时，电压表V的示数为U、电流表A1、A2、A的示数分别为I1、I2、I；且电流表A示数的变化量为△I、电流表A2示数的变化量为△I2。则下列选项中比值变大的是（ ）
A．B．C．D．
16．如图所示，是小勇设计的某电器设备的部分电路。电源电压9V保持不变，灯泡L标有“8V 4W”字样，定值电阻R1与滑动变阻器R2的最大阻值均为20Ω ，（不计灯丝电阻随温度的变化）下列说法正确的是（ ）
A．闭合S、S1时，电路消耗的功率是4.05W
B．闭合S、S1、S2时，电流表的最小值为0.9A
C．只闭合S2时，电压表示数的变化范围是0~5V
D．只闭合S1或S2时，小灯泡消耗的电功率的最小值是1W
17．电冰箱里的食物容易相互“窜味”，请你从物理角度分析，食物“窜味”属于______现象，这个现象说明了分子在不停地做_______________________；冰箱门在电路结构中相当于_________（选填“开关”或“用电器”），它与冰箱内的灯泡是________联。
18．如图是某种内燃机某一冲程的示意图，由图可知：
(1)它表示的是________冲程；
(2)在这个冲程中__________能转化为_________能；
(3)若此内燃机的飞轮转速为2400r/min，则在1s内，内燃机完成______个冲程，对外做功______次。
19．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为_____、_______。
20．小明家电能表上个月月底表盘数字是，这个月月底表盘数字如上图所示，可知他家本月用电________度。他只让电热水器壶工作，发现在10 min内该电能表转盘转过了1000 r，则该电水壶的实际功率为________W。
21．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由右图可知，元件A的电阻为______Ω；将A和B串联后接在电压为3V的电源两端，则电路的总功率是_______W。若将A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是____A，则电路的总功率是_______W。
22．一个“12V 6W”的小灯泡，如果接在30V电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的电功率是________W。
23．如图为探究焦耳定律的实验装置，用三个阻值均为5Ω电阻丝进行实验。过一段时间后，我们会发现_____（选填“左侧”或“右侧”）U型管中液面较高，说明电流通过导体产生的热量与_____有关；通过进一步实验可得到焦耳定律的表达式是______。实验中R3的作用是________________。
24．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：“5Ω、10Ω、15Ω、20Ω、25Ω”的定值电阻各1个，滑动变阻器，电流表，电压表，电源，开关和导线若干。

(1)图甲是该小组同学连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线线代替导线画出正确的接法）；
（________）
(2)在“探究电流与电压的关系”时，记录的电流表与电压表的示数如表所示，分析数据，由此得出的实验结论是：__________________ ；
(3)在“探究电流与电阻关系”实验时，步骤如下：
①将5Ω电阻接入电路，将实验电路连接完整；
②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；
③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，则此时电压表的示数_______2.5V（选填“>”、“ 右 等于2.5V 通过导体的电流与导体的电阻成反比 保持定值电阻两端电压不变 20
【解析】
【分析】
【详解】
(1)[1]原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，改正如下
(2)[2]由表格中的数据知道，在电阻相同时，电压变为原来的几倍，电流就会变为原来的几倍，所以，得出的结论为：电阻不变，导体中的电流与它两端的电压成正比。
(3)[3]根据题意知道，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，则由串联分压原理知道，电压表的示数会大于2.5V。
[4][5]电压表示数增大，有可能损坏电压表，所以，正确的操作应是：在闭合开关前，调节滑动变阻器的滑片P处于变阻器最大阻值处后，再闭合开关，移动滑片P使电压表的示数仍为2.5V。
[6]由图乙图象知道，电流、电阻的成反比例函数，所以得出的结论是：在电压一定时，电流与电阻成反比。
[7]根据题意知道，滑动变阻器在实验中的作用是：保护电路和保持定值电阻两端电压不变。
[8]由于电阻的最大阻值为25Ω，根据串分压的知识知道，此时所需滑动变阻器的阻值最大，电路中电流
所以，滑动变阻器的最大阻值至少
25． 左 0.3 1.14 闭合S、S1，断开S2 IR0 保持滑动变阻器的滑片不动 P=I(U-IR0)
【解析】
【分析】
【详解】
(1)[1]灯泡额定电压为3.8V，电压表选0～15V量程，把滑动变阻器按“一上一下”串联接入电路，电压表并联在灯泡两端，实物电路图如下
(2)[2]由图乙所示电压表知道，电压表量程为0～15V，其分度值为0.5V，示数2.5V，小于灯泡额定电压3.8V，为了测量灯泡的额定功率，应将滑动变阻器的滑片向左端滑动。
[3]由图丙所示电流表知道，其量程为0～0.6A，分度值为0.02A，示数是0.3A。
[4]由知道，灯泡的额定功率
P=UI=3.8V×0.3A=1.14W
(3)[5][6]闭合开关S、S1 ，调节滑动变阻器的滑片使电压表的示数为 IR0。
[7]闭合开关S、S2 ，断开S1，保持滑动变阻器的滑片不动，电压表的示数为电源的电压，读出示数为U，则灯泡的电压
U- IR0
[8]由知道，灯泡额定功率的表达式为
P=I(U-IR0)
26．（1）2×103J/(kg•℃)；（2）20℃
【解析】
【分析】
【详解】
(1)由Q＝cmΔt得，液体的比热容
c＝＝2×103J/(kg•℃)
(2)据题意得
Q吸＝60Q放＝603×104J＝1.8×104J
由Q＝cmΔt得，铁球升高的温度
Δt铁＝＝20℃。
27．12V 加热 15Ω 14.4W
【解析】
【分析】
【详解】
(1)由电路图知道，当只闭合开关S时，电路为R2 的简单电路，电流表测电路中电流，由知道，电源的电压
U=I1 R2 =0.4A×30Ω=12V
(2)当开关S、S1都闭合时，R1、R2并联，电路电流最大，由知道，电路总功率最大，电热器处于加热状态；
根据题意知道，图乙中电流表使用的量程是0—3A，分度值是0.1A，示数是1.2A，由并联电路的导体知道，R1支路的电流是
I2=I-I1=1.2A-1.4A=0.8A
由知道，R1的阻值是
(3)电热器加热状态下电路的总功率是
28．(1) 10Ω；(2) 30Ω；(3) 5Ω～12Ω
【解析】
【分析】
【详解】
(1)小灯泡L标有“4V，1.6W”字样，由图乙知道，通过灯泡的电流IL=0.4A，由知道，小灯泡正工作时的电阻
(2)当闭合开关S、S2和S3 时，等效电路图如下图
由于并联电路中各支路两端的电压相等，由知道，电源的电压
由知道，此时电路中的总电阻
并联电路中总电阻的倒数等于各分电阻倒数之和，所以，
解得滑动变阻器R1接入的电路中的电阻是R1=30Ω
(3)只闭合开关S和S1，等效电路图下图
由于串联电路中各处的电流相等，且灯泡正常发光时的电流为0.4A，电流表的量程为0～0.6A，所以，电路中的最大电流I大=0.4A，此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻
由于串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
R1小=R′-RL =15Ω-10Ω=5Ω
当电压表的示数U1大 =3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压
UL ′=U-U1大 =6V-3V=3V
由图象知道，通过灯泡的电流即电路中的电流I小=0.25A，则滑动变阻器接入电路中的最大阻值
所以，滑动变阻器R1 允许的取值范围是5Ω～12Ω。
答：(1)小灯泡正工作时的电阻是10Ω；
(2)只闭合开关S、S2和S3，则电源电压及此时滑动变阻器R1接入的电路中的电阻30Ω；
(3)只闭合开关S和S1，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围是5Ω～12Ω。
实验次数
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
